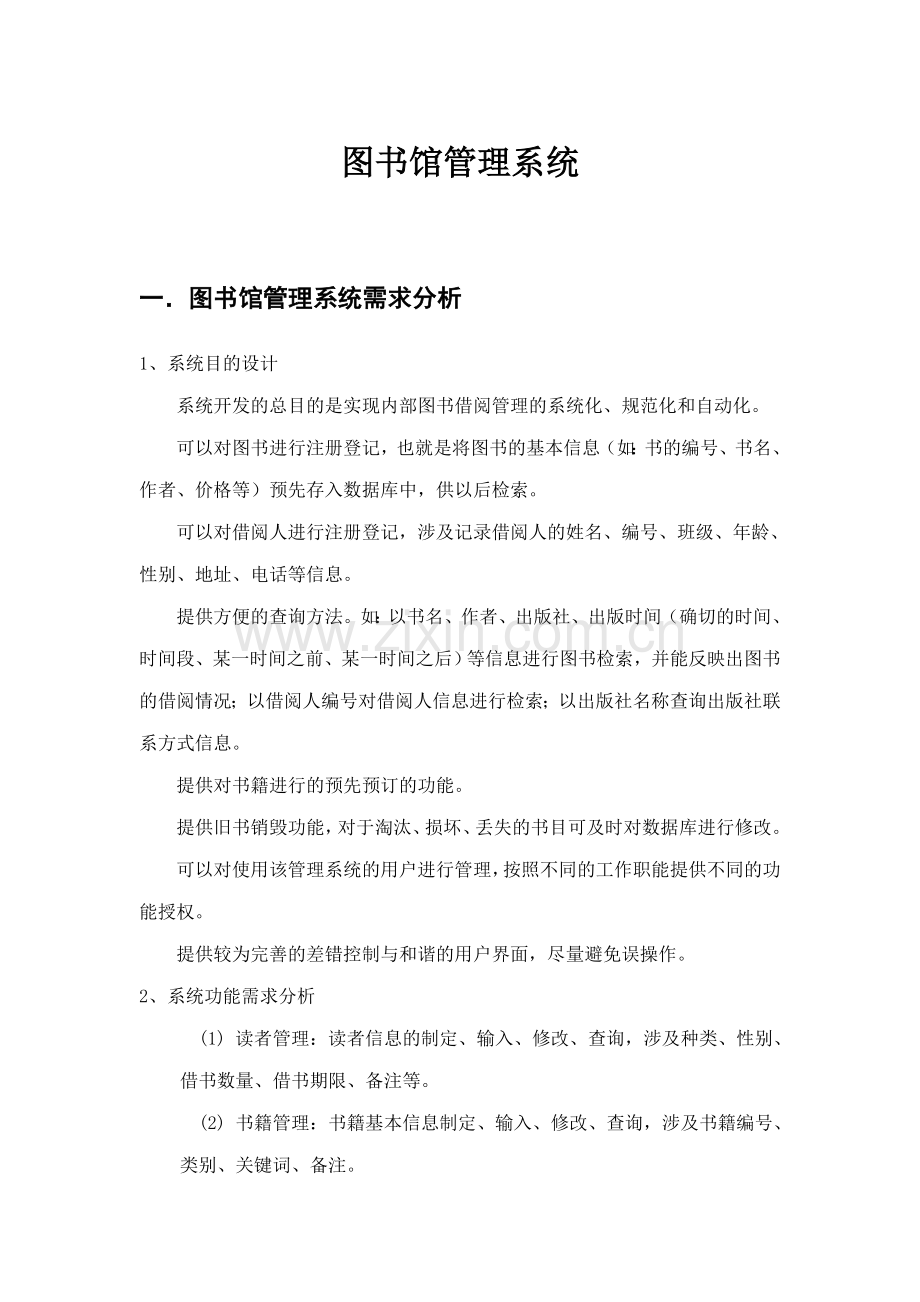

图书馆管理系统 一图书馆管理系统需求分析1、系统目的设计系统开发的总目的是实现内部图书借阅管理的系统化、规范化和自动化。可以对图书进行注册登记，也就是将图书的基本信息（如：书的编号、书名、作者、价格等）预先存入数据库中，供以后检索。可以对借阅人进行注册登记，涉及记录借阅人的姓名、编号、班级、年龄、性别、地址、电话等信息。提供方便的查询方法。如：以书名、作者、出版社、出版时间（确切的时间、时间段、某一时间之前、某一时间之后）等信息进行图书检索，并能反映出图书的借阅情况；以借阅人编号对借阅人信息进行检索；以出版社名称查询出版社联系方式信息。提供对书籍进行的预先预订的功能。提供旧书销毁功能，对于淘汰、损坏、丢失的书目可及时对数据库进行修改。可以对使用该管理系统的用户进行管理，按照不同的工作职能提供不同的功能授权。提供较为完善的差错控制与和谐的用户界面，尽量避免误操作。2、系统功能需求分析 (1) 读者管理：读者信息的制定、输入、修改、查询，涉及种类、性别、借书数量、借书期限、备注等。 (2) 书籍管理：书籍基本信息制定、输入、修改、查询，涉及书籍编号、类别、关键词、备注。 (3) 借阅管理：涉及借书，还书，预订书籍，续借，查询书籍，过期解决和书籍丢失后的解决。(4)系统管理：涉及用户权限管理，数据管理和自动借还书机的管理 满足以上需求的系统重要包具有一下几个子系统（1）基本业务功能子系统：该系统中重要包含了借书还书和预订等功能。（2）基本数据录入功能子系统：该子系统重要包具有书籍信息和读者信息录入功能。（3）信息查询子系统：包含了多功能的查询书籍信息和读者信息。（4）数据库管理功能子系统：重要包含了借阅信息管理功能，书籍信息管理功能和预订信息管理功能。（5）帮助功能子系统。二、系统动态建模1、用例图、图书馆管理系统的用例图从用例图中我们可以看出管理员和读者之间对本系统所具有的用例。管理员所包含的用例有：（1） 登录系统：管理员可以通过登录该系统进行各项功能的操作（2） 书籍管理：涉及对书籍的增删改等。（3） 书籍借阅管理：涉及借书、还书、预订、书籍逾期解决和书籍丢失解决等等。（4） 读者管理：包含对读者的增删改等操作。（5） 自动借书机的管理。读者所包含的用例有：（1） 登录系统（2） 借书：进行借书业务。（3） 还书：读者具有的还书业务。（4） 查询：包含对个人信息和书籍信息的查询业务（5） 预订：读者对书籍的预订业务。（6） 逾期解决：就是书籍过期后的缴纳罚金等。（7） 书籍丢失解决：对书籍丢失后的不同措施进行解决。（8） 自动借书机的使用等。2、时序图时序图是显示对象之间交互的图，这些对象是准时间顺序排列的。该图书馆管理系统重要具有以下几个重要的时序图，其他对象的时序图和这些也类似。（1） 借书时序图（2） 还书时序图（3） 罚款时序图1、 借书时序图图书馆管理系统借书时序图【时序图说明】（1） login（）：登录系统。（2） checkstu_card():对读者信息进行验证，检查是否符合本图书馆借书条件。（3） showinformation（）：显示该读者的基本信息函数。（4） borrow（）：读者借书函数。（5） getreaders（）：取得读者信息函数。看该读者是否符合借书条件，若符合，则返回可借信息。（6） gettitle（）:取得书目信息。（7） getreservation（）：检查书籍是否被预订函数。（8） getnoreservation（）：书籍没被预订或取消预订函数。（9） create（borrower，item）：创建书籍外借函数。借书时，读者先将书拿予管理员，管理员对书籍和读者进行检查，若书籍和读者都符合借书条件，则借书成功。2、 还书时序图图书馆管理系统还书时序图【时序图说明】（1） login（）：登录系统。（2） getitem():取得书籍条目信息。（3） update（）：对图书馆书籍条目和借阅者信息进行更新条目。还书时，读者先将书交给管理员，由管理员扫描书籍，若书籍没有过期等违规现象，则对书目和读者借阅信息进行更新，同时还书成功。3、 罚款时序图图书馆管理系统的罚款时序图【时序图说明】管理员对书籍进行扫描，若发现书籍已经超过了图书馆规定的还书期限，则按天天一定金额进行罚款，过期天数和罚款金额由系统自动计算。用户交完罚金后，则对读者借阅信息进行更新。4.4、系统的状态图图书馆的书籍状态图如图7所示。【状态图说明】书籍在未变成图书馆在库书籍时，为新加书籍状态。书籍处在在库状态时既可以预订也可以外借，外借后变为借出状态。处在预订状态时也可以外借，超过预订时间期限则从预订状态直接转为可用状态。借阅者在规定的预订时间内也可以考虑取消预订，取消预订后书籍的状态转为可用。外借书籍归还后变为可用状态。图书馆的书籍状态图3、活动图活动图描述的是某流程中的任务的执行，活动图描述活动是如何协同工作的，当一个操作必须完毕一系列事情，而又无法拟定以什么样的顺序来完毕这些事情时，活动图可以更清楚地描述这些事情。在本图书馆管理系统中，我们重要描述了图书馆系统的借书、还书和预订的活动图。(1)借书活动图【借书活动图说明】 管理员一方面要扫描读者的借书证，检查证件是否符合图书馆借书条件，若该读者的借书数量尚未达成最大规定数量，并且其所借书籍均未属于过期范围，则符合借书条件。则再扫描书籍条形码，检查书籍是否是不可借书籍或者已经被预订，若被预订，则取消预订，方可借书。在这些条件都符合时则更新书籍信息和读者的借阅信息，记录好借书的时间。图书馆管理系统的借书活动图(2)还书活动图【还书活动图说明】图书管理员对书籍进行扫描，若书籍已通过期，则规定读者还请欠款才干还书，读者缴应交罚款后，更新书目信息和读者信息。图书馆管理系统的还书活动图(3)预订图书活动图【预订书籍活动图说明】读者先进入系统查询自己所需要的书籍，显示书籍信息，检查书籍是否属于可预订书籍，若符合条件则检查书籍是否已经被预订或已经被外借，若都未成立，则读者登录系统，并对该书籍进行预订。图书馆管理系统预订书籍活动图4、图书馆管理系统的类图【类图说明】（1） reader类是借阅者的类，它的属性很多，涉及借阅者的账户ID（reader_id）、姓名（reader_Name）、地址（Address）、班级（class）、所借书籍的书目（borrowed）等。其中重要操作有借书（addborrowed）和还书(deleteborrowed)和预订(reservation)等。（2） admin类是管理员类，他有编号和姓名属性，操作重要是书籍的增删改和读者的增删改等等。（3） Title 类是记录书目信息的类，涉及书籍的名字（name）、作者（author）、book_id等属性。（4） Item 类是具体某本书的类，属性涉及书籍号（id）。操作涉及预订（reserve）、按书目查找（find_on_title）等。（5） borrow类是某本书的借阅信息类，涉及所借阅书籍的ISBN、借阅的时间（date）等。（6） Reservation类是预订信息类，每个预订信息涉及预订日期（date）、所预订书籍的ISBN、预订书籍的用户ID（UserID）等属性。(7) persistent store类是书籍永久的存储类，在数据库中的存储数据，其他对与书籍有关的活动都要通过其存储类。图书馆管理系统的类图及关系三实验心得本次实验我们实现了对网上选课系统的设计，通过UML建模，把事物从抽象到实例化的过程，对每个对象进行细化分析，从而得到简朴而方便，容易理解的模型结构。通过UML模型可以高效完毕软件设计，通过本次实验收获很大。在老师和同学们的帮助下，使我可以成功的掌握了UML模型。在此，对老师和同学们的帮助表达感谢。
