EPS设计图纸中常见的接线方式.doc

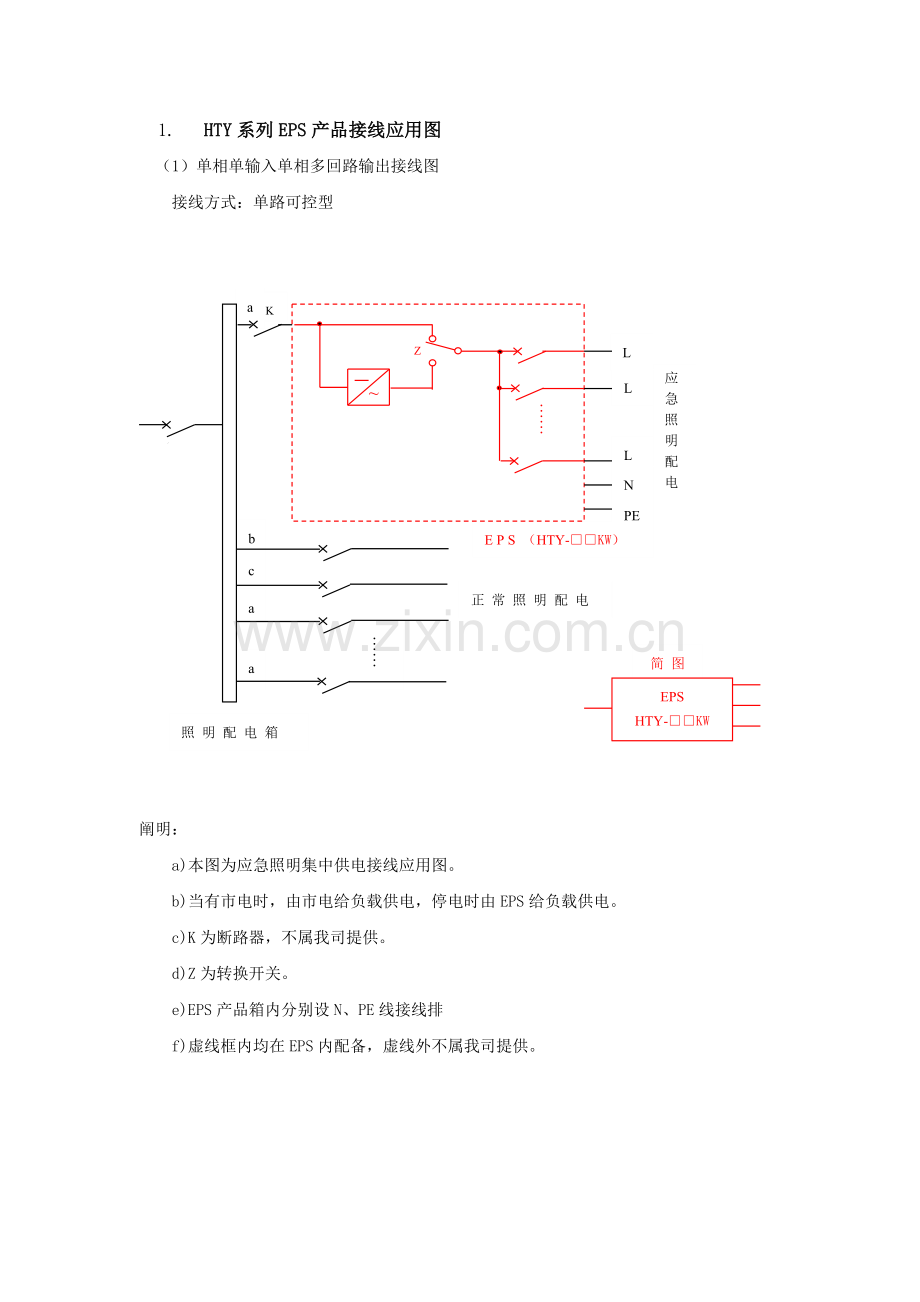

1. HTY系列EPS产品接线应用图
（1）单相单输入单相多回路输出接线图
接线方式：单路可控型

应 急 照 明 配 电
Z
b
PEL
L
NL
L
L
a
正 常 照 明 配 电
照 明 配 电 箱
K
c
a
a
……
简 图
~

……

E P S （HTY-□□KW）

EPS
HTY-□□KW
(YJ01)

阐明：
a)本图为应急照明集中供电接线应用图。
b)当有市电时，由市电给负载供电，停电时由EPS给负载供电。
c)K为断路器，不属我司提供。
d)Z为转换开关。
e)EPS产品箱内分别设N、PE线接线排
f)虚线框内均在EPS内配备，虚线外不属我司提供。

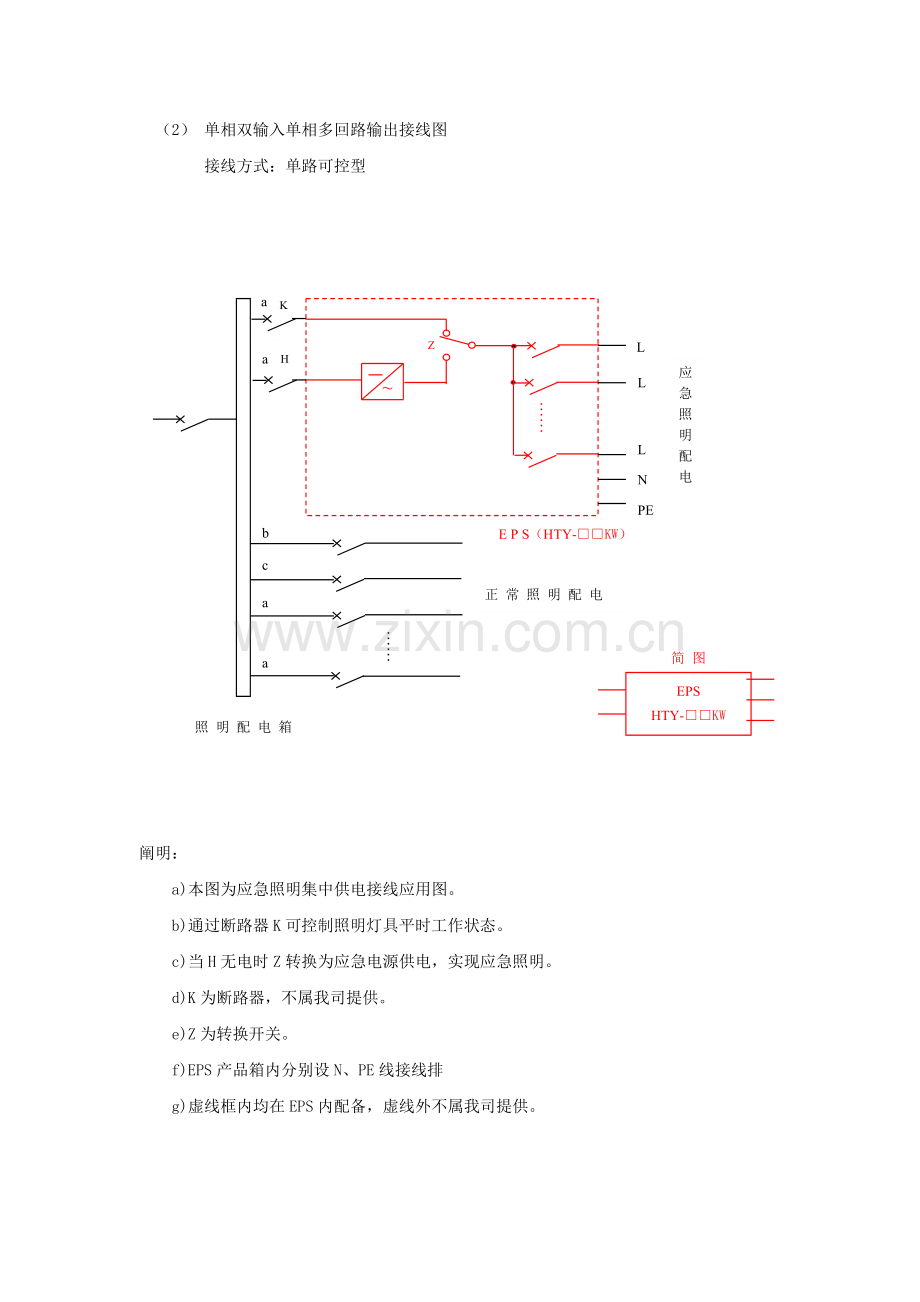

（2） 单相双输入单相多回路输出接线图
接线方式：单路可控型

a
应 急 照 明 配 电
Z
b
PEL
L
NL
L
L
……
a
正 常 照 明 配 电
照 明 配 电 箱
K
c
a
a
……
简 图
~
H

E P S（HTY-□□KW）

EPS
HTY-□□KW
(YJ01)

阐明：
a)本图为应急照明集中供电接线应用图。
b)通过断路器K可控制照明灯具平时工作状态。
c)当H无电时Z转换为应急电源供电，实现应急照明。
d)K为断路器，不属我司提供。
e)Z为转换开关。
f)EPS产品箱内分别设N、PE线接线排
g)虚线框内均在EPS内配备，虚线外不属我司提供。

（3）单相三输入单相三输出接线图
接线方式：多路可控型

L
N
PE
L
N
PE
L
N
PE

a
Z
Z
Z
a
a
K
K
应 急 照 明 配 电
正 常 照 明 配 电
照 明 配 电 箱
H
K
c
b
a
a
a
……
~

E P S （HTY-□□KW）

简 图

EPS
HTY-□□KW

阐明：
a)本图为应急照明集中供电接线图。
b)通过断路器K可控制多种回路应急灯平时工作状态。
c)当H无电时Z转换为应急电源供电，实现应急照明。
d)K为断路器，不属我司提供。
e)Z为转换开关。
f)EPS箱内分别设N、PE线接线排。
g) 虚线框内均在EPS内配备，虚线外不属我司提供。

（4）单相双输入单相输出回路现场控制接线图
接线方式：单灯可控型

Z
Z
~
a
……
K3
K2

EPS
HTY-□□KW

应 急 照 明 配 电
正 常 照 明 配 电
照 明 配 电 箱
H
K
c
b
a
a
a
……
K1
……
L
N
L

E P S（HTY-□□KW）

简 图

阐明：
a)本图为应急照明集中供电接线图。
b)断路器K为平时（非应急时）控制开关。
c)当H无电时Z转换为应急电源供电，实现应急照明。
d)K为断路器，不属我司提供。
e)Z为转换开关。
f)K1、K2、K3为各灯回路现场双控翘板开关。
g)EPS箱内分别设N、PE线接线排。
h)虚线框内均在EPS内配备，虚线外不属我司提供。

（5） 三相输入三相输出，应急时单相三路输出接线图
接线方式：三相可控型

a
Z
Z
Z
c
b
K
K
EPS
HTYS-□□KW

应 急 照 明 配 电
正 常 照 明 配 电
照 明 配 电 箱
K
c
b
a
a
……
E P S（HTYS－□□KW）
H
C45N/3P
L1
L2
L3

L1
L2
L3

~

L
N
PE
L
N
PE
L
N
PE

简 图

阐明：
a)本图为应急照明集中供电接线图（三相输入三相输出，应急时输出为同相位单相3路）。
b)断路器K可控制多种回路正常照明工作状态。
c)当H无电时Z转换为应急电源供电，实现应急照明。
d)K为断路器，不属我司提供。
e)Z为转换开关。
f)EPS箱内分别设N、PE线接线排。
g) 虚线框内均在EPS内配备，虚线外不属我司提供。

（6）三相多路输入三相多路输出，应急时单相多路输出接线图
接线方式：三相多路可控型

L1
L2
L3

L1
L2
L3

L1
L2
L3
简 图
EPS

HTYS-
□ □KW

L
N
PE
L
N
PE
L
N
PE
L
N
PE
L
N
PE
L
N
PE
L
N
PE
L
N
PE
L
N
PE

K
K
K
c
c
c
K
K
K
b
b
b
a
a
a
Z
Z
Z
K
K
应 急 照 明 配 电
正常照明配电
K
c
b
a
a
……
H
C45N/3P
照 明 配 电 箱
Z
Z
Z
Z
Z
Z
Z
Z
Z
~
E P S（HTYS－□□KW）

阐明：
a)本图为应急照明集中供电接线图（三相输入三相多路输出，应急供电为同相位；单相多路输出）。
b)通过断路器K可控制多种回路应急灯平时工作状态。
c)当H无电时Z转换为应急电源供电，实现应急照明。
d)K为断路器，不属我司提供。
e)Z为转换开关。
f)EPS箱内分别设N、PE线接线排。
g) 虚线框内均在EPS内配备，虚线外不属我司提供。

（7） 单相双输入单相输出供多层接线图
接线方式：楼层可控型

H

H
a

EPS
HTYS-□□KW

L

N
~
N
LK
NK
……
a
c
b
a
a
……
a
应 急 照 明 配 电
正常照明配电
照 明 配 电 箱
Z
K
c
b
a
a
NL
L
……
简 图
L
L
PEL
一层
二层
KM1
KM1
KM1
正常照明配电
E P S（HTYS－□□KW）

阐明：
a)本图为应急照明集中供电接线图（一处设电源供多层或多处）。
b)断路器K可控制每层回路应急灯平时工作状态。
c)当H无电时Z转换为应急电源供电，实现应急照明。
d)K为断路器，不属我司提供。
e)Z为转换开关，设在EPS产品内，L、N同步转换。
f)KM1为转换交流接触器，设在本层照明配电箱内。
g)EPS箱内分别设N、PE线接线排。
h)虚线框内均在EPS内配备，虚线外不属我司提供。

（8）应急照明混合接线图
接线方式：混合式
市电输入

消防联动控制
~
持续型
非持续型
消防联动输出
照 明 配 电 箱
正常照明配电
a
a
c
a
……
消防联动 DC24V EPS〔HTYS－□□KW〕
非持续型
消防联动输出
持续型
Z
H
K
a
a
……
……
……
简 图
KM1
KM1

EPS
HTYS-□□KW

阐明：
a)本图为应急照明集中供电接线图（持续型、非持续型、消防联动混合接线）。
b) K是EPS输入断路器。
c) EPS箱内分别设N、PE线接线排。
d) 虚线框内均在EPS内配备，虚线外不属我司提供。

（9）双电源接线图

备用电
a
b
a

E P S（HTYS-□□KW）

EPS
HTYS-□□KW
(YJ01)

简 图
常用电
备用电
常用电
应 急 照 明 配 电
Z
b
PEL
L
NL
L
L
……
照 明 配 电 箱
K
a
a
~
正 常 照 明 配 电

（10） 充当第二路电源双回路接线图
应 急 负 载
N
PE
E P S（HTYS－□□KW）
市电
~
~
简 图
EPS
HTYS-□□KW
(YJ01)
