计算机组装与维护实习任务重庆工程职业技术学院.doc

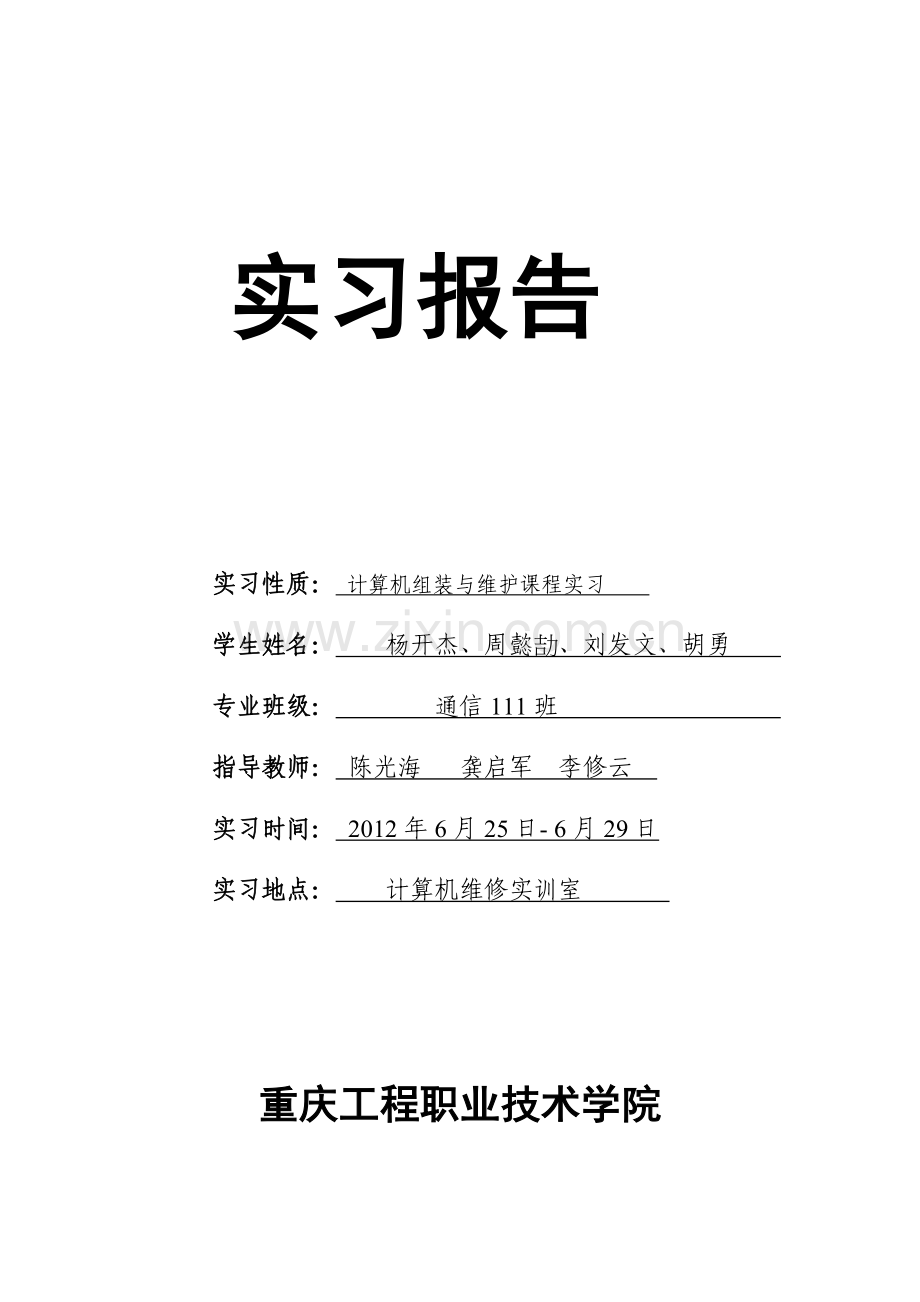

实习报告

实习性质： 计算机组装与维护课程实习
学生姓名： 杨开杰、周懿劼、刘发文、胡勇
专业班级： 通信111班
指导教师： 陈光海 龚启军 李修云
实习时间： 2012年6月25日- 6月29日
实习地点： 计算机维修实训室

重庆工程职业技术学院

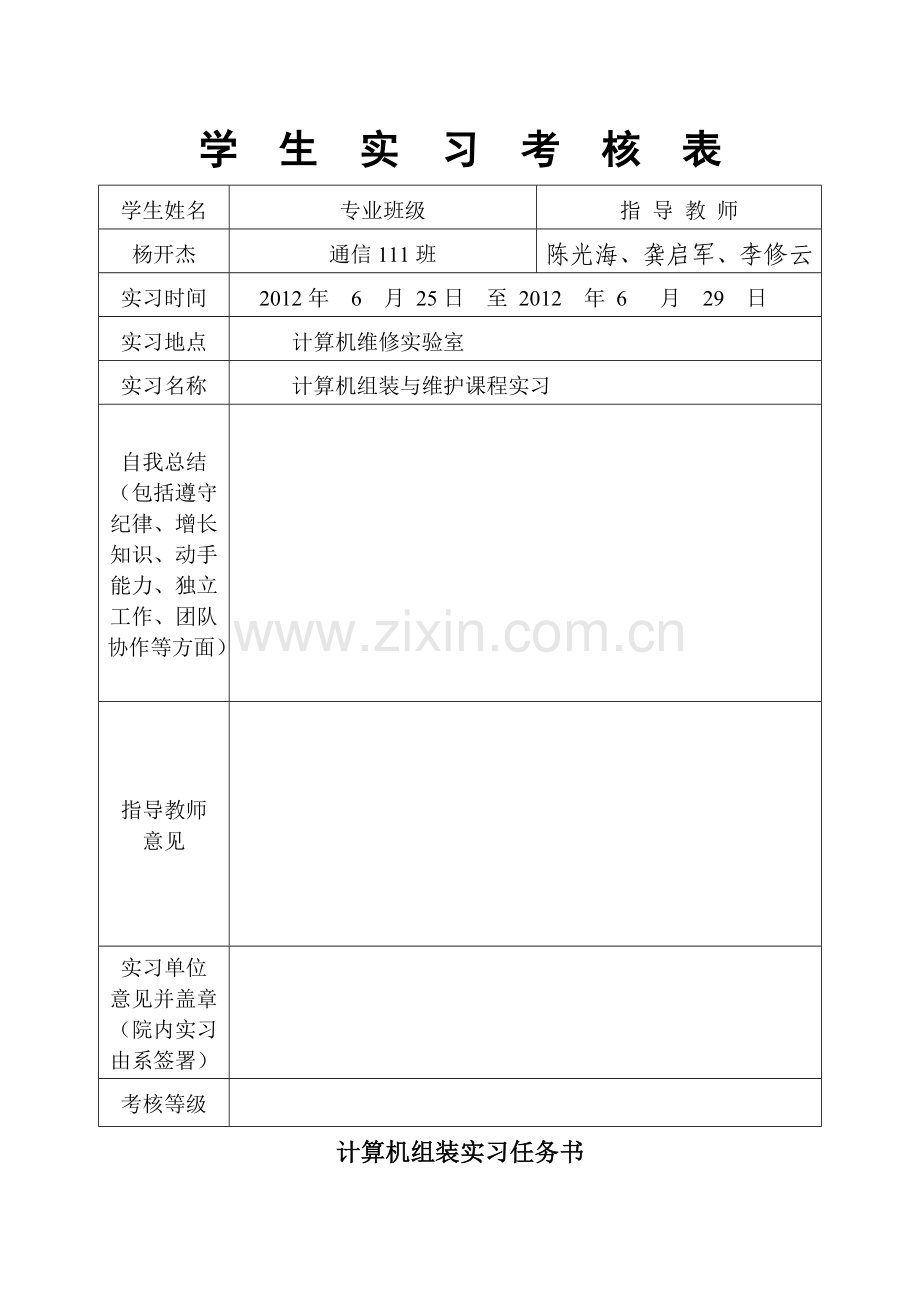

学 生 实 习 考 核 表
学生姓名
专业班级
指 导 教 师
杨开杰
通信111班
陈光海、龚启军、李修云
实习时间
2012年 6 月 25日 至 2012 年 6 月 29 日
实习地点
计算机维修实验室
实习名称
计算机组装与维护课程实习
自我总结
（包括遵守纪律、增长知识、动手能力、独立工作、团队协作等方面）

指导教师
意见

实习单位
意见并盖章
（院内实习由系签署）

考核等级

计算机组装实习任务书
一、实习的目
1.通过本次实习，要求能够对比较高端配置计算机进行组装、维护，并能够掌握计算机系统维护中一些常用软件的操作。
2.通过本次实习，使学生了解微机的组成部件及其工作原理，让学生掌握计算机的组装，计算机系统的安装及故障的判断，系统维护和维修的方法以及一些常用的计算机系统维护的软件的使用。
二、实习要求
三、实习任务及过程
1.硬件：
2.软件：
三、实习组成员：
四、实习的任务
任务一至任务六
格式要求
页边距：上2.8厘米；下2.2厘米；左2.8厘米；右2.2厘米
纸张A4，纵向
版式：页眉和页脚均为1.5厘米，页脚为页码，小5号宋体，居中
标题层次
一、…………
（一）…………
1、…………
（1）…………
①…………
一级标题，四号黑体，左起，段前后各0.5行
二级标题，小四黑体，左起，段前后各0.5行
三级及以下标题，五号黑体，左起
其它文字为五号宋体

图片：名称图1…………；图2…………

任务一：电脑选购与行情调研
一、根据市场调查情况填空
1、采用的调查方式（如网上调查、市场走访、咨询） 网上调查、咨询 。
2、中国较大的品牌电脑生产厂家有（前三位） 联想、华硕、宏基 。
3、本市电脑硬件市场主要分布地区是 石桥铺、沙坪坝、解放碑 。
4、本市最大或最大影响的电脑公司有（至少填五个）： 重庆华冠电脑有限公司、重庆三山电脑有限公司、重庆八达电子工程有限公司、重庆仕迪电脑有限公司、重庆商达电脑科技有限责任公司、重庆四维电脑有限公司、重庆三联电脑有限公司、重庆汇星电脑技术有限公司 。
5、你所走访调查的硬件销售店有（至少填五个）： 华冠电脑、八达电脑、三山电脑。商达电脑、东正电脑 。
二、根据市场调查，拟出选购一台微机的硬件选配计划，并填写。
配件名称
配件型号
价格
CPU
Intel 酷睿 i3 530
820
主板
微星 H55M E33
699
内存
金士顿 2GB DDR3 1333
355
硬盘
希捷 1TB SATA2 32M　7200.12/ST
520
显卡
七彩虹 GT240-GD5 CF白金版 512M M50
549
声卡
创新Sound Blaster Audigy 4 Value
430
光驱
三星SE-208AB
260
显示器
三星 943NW+
899
鼠标/键盘
雷柏 1800 无线键鼠套装
99
机箱/电源
酷冷至尊 毁灭者RC-K100/航嘉 多核DH6
559
三、根据以上的选购计划，谈谈以下几个问题：
1．你所选配电脑适合哪些人群？能完成哪些工作？
超高的性价比，面向家庭桌面型用户，影音娱乐，高端玩家级机友。长期从事大型软件、视频编辑，以及对大屏幕显示有一定需求的用户，同时也非常适合爱听歌，爱看电影电视剧的朋友。游戏体验方面：市面上流行的热门网游单机游戏通通秒杀!
2．你所选配的电脑最大的特色是什么？有什么不足之处？
最大的特色是质量不错，兼容性良好，做工上有新意，散热问题解决比较彻底，售后服务好INTER 系列的CPU主流配置， 这种CPU不错，还有主板是微星的，占市场的主流的；不足之处是软件能力差，升级能力小。
任务二：主板、CPU参数识别及其配机型与安装
一、 目前中国市场上排名前四位的主板生产厂家有哪些？
华硕、微星、技嘉、升技
二、 通常所说的原装主板是什么含义？
是通过正规厂家用自己技术生产的扳子，没有经过翻新。如电容没有被替换等等。
三、 能上Intel公司CPU的主板，能否安装AMD公司的CPU？为什么？
不能，因为不同公司对应的芯片组不尽相同。它们的针角不一样，不同型号不同品牌的CPU接口和封装也不一样。所以不能。
四、 目前市场上流通的CPU主要有哪几个厂家？
Intel公司 Intel 英特尔公司计划超过由AMD公司自2003年4月以来创造的销量记录。
超微公司 AMD : AMD 除了在世界各大城市设有办事处之外，还在美国、欧州、日本及亚洲等地设有生产中心。AMD 创办于 1969 年，总公司设于美国硅谷，有超过 70% 的收入来自国际市场，是一家真正意义上的跨国公司。公司在美国纽约股票交易所上市，代号为 AMD。
五、 根据实习中提供的设备，填写以下表格。
设备名称
设备主要参数
CPU
型号：Core i3 530 主频：2.93GHz 二级缓存：2×256K
• Cache是什么
• 查看所有2×64KCPU
前端总线：1066MHz 工作电压：1.4v

主板
型号：微星 H55M E33 芯片组：intel H55 显卡型号：七彩虹 GT240-GD5 CF白金版 512M M50 声卡型号：创新Sound Blaster Audigy 4 Value

网卡型号：主板集成 支持内存类型：DDR3 支持硬盘类型：SATA 2.0
内存
型号：金士顿 2GB DDR3 1333 容量：2GB 工作频率：1333MHz
硬盘
型号： 希捷 1TB SATA2 32M　7200.12/ST 容量：1000GB 接口类型：SATA 2.0
六、 在安装主板、CPU、内存时应注意哪些问题？安装错误会出现什么样的问题？
在配置主板、CPU、内存时应注意他们之间的兼容性，和参数以及运行数率等问题。
如果错误会出现开不起机器，开机报警，蓝屏，驱动程序用不了等。
七、整机安装前的准备工作和注意事项？
1.防静电。静电是电脑最大的敌人，在装机之前，一定要释放掉身上的静电，以防止损坏电脑配件，具体做法是摸一摸水管或者洗洗手。
2.电脑配件要轻拿轻放，板卡尽量拿边缘，不要用手触摸金手指和芯片。
3.固定螺丝的时候，不要拧的太紧，防止螺丝滑丝或板卡变形，用力要适度，能固定无松动即可。
4.禁止带电拔插，以免造成配件或整机的损坏。

图2-1：装机必备工具

实习任务三：整机的安装
请详细写出硬件安装步骤

步骤一：设置主板上必要的跳线（如果需要的话）。如图3-1，图3-2

图3-1 图3-2
步骤二：安装CPU和CPU风扇。如图3-3，图3-4

图3-3 图3-4

步骤三：安装内存条。如图3-5

图3-5
步骤四：安装主板与电源。如图3-6，图3-7

图3-6 图3-7
步骤五：安装硬盘。如图3-8，图3-9

图3-8 图3-9
步骤六：光驱和软驱的安装。如图3-10，图3-11

图3-10 图3-11
步骤七：安装其他板卡。如图3-12，图3-13，图3-14

图3-12：安装显卡 图3-13：安装声卡 图3-14：安装网卡
步骤八：连接主板与机箱面板连线。如图3-15，图3-16

图3-15 图3-16
步骤九：外设的连接。如图3-17，图3-18，图3-19

图3-17 图3-18 图3-19
步骤十：通电测试。
1.仔细检查各部位的电缆和连线是否连接牢靠，接触是否良好，方向是否正确。
2.仔细检查是否有小螺丝等杂物掉在主机板上和机箱内。
3.检查一下电源插头的电压是否为220V。
4.看看各部位的螺丝是否固定牢靠。
5. 再三检查确定无误后，可进行开机调试，启动之后，认真观察主机和显示器的反应，如果出现冒烟、发出糊味等异常情况应立即关机，防止硬件的进一步损坏。如果开机之后无反应，就要根据实际情况仔细检查各部位是否连接牢靠，接触是否良好，再进行针对性的操作。

实习任务四：硬件案例导入与分析
案例导入：某同学使用的计算机尽管有点旧，可是一直很好用，很少出问题，可是最近这台计算机在开机使用3-5分种就“死机”或计算机自动重启，请分析故障原因。
案例分析：cpu风扇转速过低或cpu过热。
　　一般来说，cpu风扇转速过低或过热只能造成电脑死机，但由于目前市场上大部分主板均有：cpu风扇转速过低和cpu过热保护功能（各个主板厂商的叫法不同，其实都是这个意思）。它的作用就是：如果在系统运行的过程中，检测到cpu风扇转速低于某一数值，或是cpu温度超过某一度数，电脑自动重启。这样，如果电脑开启了这项功能话，cpu风扇一旦出现问题，电脑就会在使用一段时间后不断重启。
　　检测方法：将bios恢复一下默认设置，关闭上述保护功能，如果电脑不再重启，就可以确认故障源了。

案例导入：某同学，由于自己电脑机箱内的灰尘比较多，该同学拆卸所有的硬件设备，彻底做了一次清洁，然后组装所有硬件设备后，开机不能进入系统，而在屏幕上显示“DISK BOOT FAITURE,PLEASE INSTERT DISK AND PRESS ANY KEY”
案例分析：主要是当前担任启动的磁盘启动区失效造成的，简单的说就可能有以下几点：
1.放了不能启动的软盘或光盘，并在BIOS中设置成了软驱或光驱启动。解决办法：是在BIOS中恢复默认设置。
2.硬盘设置不对，应注意在启动时是否找到了正确的硬盘，就在显示此信息之前，注意看BIOS自检时的屏幕。
3.硬盘启动区遭到破坏，可能主主引导记录或硬盘分区表。解决办法：恢复主引导记录或硬盘分区表试试，可重新格式化。4.硬盘坏了，只能更换了。
案例导入：电脑开机是就听到“嘀，嘀，嘀...”响个不停，显示器也没有图像显示。
案例分析：内存插不稳或损坏（常见）、显示器未和显示卡连接好或 电源有问题。可以通过将配件拔下，用橡皮擦干净金手指重新安装上解决。

案例导入：在BIOS中设置光驱引导后，按F10后保存，但始终进不了光驱引导界面，重进入BIOS查看，发现BIOS设置保存不起。
案例分析：一些老主板是会出现这种情况的，更换一下主板电池，然后再试试。还可以先给主板放一下静电。可能光驱读碟问题，或者是光盘花了，或者是光驱头老化或者有灰尘读不出碟。

案例导入：一台计算机上，原来安装了一个硬盘和光驱，现在想在加一硬盘上去，现怎样来连接这个硬盘以及跳线的设置？
案例分析：如果是老硬盘的话，用两根线是不用跳线的。挂接双硬盘前，首先要设置好硬盘跳线，硬盘的跳线方法可参考硬盘说明书，不同的硬盘，跳线方法一般也不同。如果一根IDE数据线上只接唯一的一个 IDE设备(例如硬盘、光驱、ZIP或MO等)，就不需要对这个唯一的IDE设备设置跳线，系统会自动识别这个IDE设备(例如硬盘)的身份。一般都是将性能好的新硬盘(第一硬盘)设为主盘MA(Master Device)接在第一个IDE接口(Primary IDE Connector)上。至于旧硬盘(第二硬盘)，.两个硬盘接在同一根硬盘数据线上，则第二硬盘应设为从盘SL(Slave Device)。 第二硬盘接在第二个IDE接口(Secondary IDE Connector)上，如果该接口的数据线上只有一个硬盘，也没接光驱，那么，第二硬盘就不用跳线；如果这根数据线上还挂有光驱，一般将第二硬盘和光驱的其中一个设为Master Device，另一个设为Slave Device

任务五：软件系统的安装与维护
一、根据实训时的观察填写下表
BIOS设置程序项目功能
BIOS设置程序对应的英文
备注
标准设置
CMOS Reload Program

优化设置
Load Optimized Defaults

管理者或用户密码设置
Set Supervisor Password/Set User Password

保存设置并退出设置程序
Save ＆Exit Setup

开启病毒警告
Virus Warning Disabled

关闭IDE控制器的
On-Chip Primary PCI IDE
On-ChipSecondaryPCI IDE

不保存当前设置并退出设置程序
Exit Without Saving

二、 制作U盘启动，请写出操作步骤并截图。
1.工具准备：一. UltraISO

二.下载一个启动软盘的镜像文件
2.制作步骤
(1) 打开从网上下载的ISO。如图5-1

图5-1
（2）选择写入硬盘镜像。如图5-2
.
图5-2
（3） 格式化U盘。如图5-3

图5-3

（4） 确认格式化，完成。如图5-4

图5-4
三、要求使用PQ或PE工具只分一个区，磁盘剩余空间在安装完WindowsXP系统后进行划分与格式化。请写出操作步骤并截图。
步骤一：计算机重启后，进入如下界面。如图5-5

图5-5
步骤二：进入PQ图形分区界面。如图5-6

图5-6
步骤三：删除原始分区。如图5-7

图5-7
步骤四：建立主分区。如图5-8

图5-8
步骤五：分区好后点击执行。如图5-9

图5-9
步骤六：完成磁盘分区。如图5-10

图5-10
步骤七：安装系统到硬盘第一分区并用NTFS文件系统格式化磁盘分区。如图5-11，图5-12

图5-11 图5-12
步骤八：重启后，安装Windows XP。如图5-13

图5-13
步骤九：系统安装完，重新启动后，进入PQ界面，建立逻辑分区。如图5-14

图5-14
步骤十：重启后，进入其他配置。
四、已知网关为192.168.135.1，DNS为61.128.128.67设置本机IP地址。

六、安装sisoftware sandre 测试软件，并写出说有硬件设备的详细参数。
CPU：Intel 酷睿 i3 530

基本参数
适用类型
台式机
CPU系列
酷睿i3 500
包装形式
是
CPU频率
CPU主频
2.93GHz
外频
133MHz
倍频
22倍
总线类型
DMI总线
总线频率
2.5GT/s
CPU插槽
插槽类型
LGA 1156
针脚数目
1156pin
CPU内核
核心代号
Clarkdale
CPU架构
Westmere
核心数量
双核心
线程数
四线程
制作工艺
32纳米
热设计功耗(TDP)
73W
内核电压
0.65-1.4V
晶体管数量
382百万
核心面积
81平方毫米
CPU缓存
一级缓存
2×64KB
二级缓存
2*256KB
三级缓存
4MB
技术参数
指令集
SSE4.2
内存控制器
双通道DDR3 1066/1333
支持最大内存
16GB
超线程技术
支持
虚拟化技术
Intel VT
64位处理器
是
Turbo Boost技术
不支持
病毒防护技术
支持
其他参数
Intel高清晰度显卡
Intel灵活显示接口（Intel FDI）
Intel清晰视频高清晰度技术
双显示兼容
显卡与IMC光刻：45 nm
显卡与IMC芯片大小：114mm2
显卡和IMC芯片晶体管数：177百万
其他参数
工作温度
72.6℃
其它性能
空闲状态
增强型Intel SpeedStep动态节能技术

主板：微星 H55M E33

主板芯片
集成芯片
/网卡
芯片厂商
Intel
主芯片组
Intel H55
芯片组描述
采用Intel H55芯片组
显示芯片
CPU内置显示芯片(需要CPU支持)
音频芯片
集成Realtek ALC889 8声道音效芯片
网卡芯片
板载Realtek RTL8111DL千兆网卡
处理器规格
CPU平台
Intel
CPU类型
Core i7/Core i5/Core i3/Pentium
CPU插槽
LGA 1156
CPU描述
支持Intel Socket 1156接口处理器
支持CPU数量
1颗
内存规格
内存类型
DDR3
内存插槽
4×DDR3 DIMM
最大内存容量
16GB
内存描述
支持双通道DDR3 2133（超频）/2000（超频）/1800（超频）/1600（超频）/1333/1066MHz内存
扩展插槽
PCI-E插槽
1×PCI-E X16显卡插槽
2×PCI-E X1插槽
PCI插槽
1×PCI插槽
IDE插槽
1×IDE插槽
SATA接口
6×SATA II接口
I/O接口
USB接口
12×USB2.0接口
HDMI接口
1×HDMI接口
外接端口
1×VGA接口
1×DVI接口
PS/2接口
PS/2鼠标，PS/2键盘接口
其它接口
1×RJ45网络接口
音频接口
板型
主板板型
Micro ATX板型
其它参数
电源插口
一个4针，一个24针电源接口
内存：金士顿 2GB DDR3 1333

基本参数
适用类型
台式机
内存容量
2GB
容量描述
单条（2GB）
内存类型
DDR3
内存主频
1333MHz
传输标准
PC3-10600
针脚数
240pin
插槽类型
DIMM
技术参数
颗粒封装
FBGA
CL延迟
9-9-9-24
内存校验
ECC
其他参数
工作电压
1.5V
其他特点
用了绿色PCB板
日本尔必达（ELPIDA）原厂芯片
硬盘：希捷 1TB SATA2 32M　7200.12/ST

基本参数
适用类型
台式机
硬盘尺寸
3.5英寸
硬盘容量
1000GB
盘片数量
2片
单碟容量
500GB
磁头数量
4个
缓存
32MB
转速
7200rpm
接口类型
SATA2.0
接口速率
3Gb/秒
性能参数
平均寻道时间
8.9ms
显卡：七彩虹 GT240-GD5 CF白金版 512M M50

显卡核心
芯片厂商
NVIDIA
显卡芯片
GeForce GT240
显示芯片系列
NVIDIA GT200系列
制造工艺
40纳米
核心代号
GT215
显卡频率
核心频率
550MHz
显存频率
3600MHz
着色器频率
1340MHz
显存规格
显存类型
GDDR5
显存容量
512MB
显存位宽
128bit
显存速度
0.5ns
显存颗粒
采用0.5ns GDDR5显存
最高分辨率
2560×1600
显卡散热
散热方式
散热风扇
显卡接口
总线接口
PCI Express 2.0 16X
I/O接口
HDMI接口/DVI接口/VGA接口
物理特性
3D API
DirectX 10.1
流处理器（sp）
96个
其他参数
支持HDCP
是
供电模式
两相
其他特点
支持PhysX物理加速技术，支持节能技术
声卡：创新Sound Blaster Audigy 4 Value

主要性能
声卡类别
数字声卡
声道系统
7.1声道
安装方式
内置
适用类型
家用
音频接口
线性输出（前置/侧置/后置/中央）
线性输入
麦克风输入
数字输入/输出 （立体声SPDIF输出到数字输入/输出模块 <注释2>）
辅助音频输入
采样位数
24 bit
总线接口
PCI

光驱：三星SE-208AB

基本参数
光驱类型
DVD刻录机
安装方式
外置
接口类型
USB 2.0
缓存容量
1MB
读取速度
DVD-R
8X
DVD-RW
8X
DVD-RAM
5X
DVD+R
8X
DVD+RW
8X
CD-ROM
24X
CD-R
24X
CD-RW
24X
写入速度
DVD-R
8X
DVD-RW
6X
DVD-RAM
5X
DVD+R
8X
DVD+RW
8X
CD-R
24X
CD-RW
24X
显示器：三星 943NW+

基本参数
屏幕尺寸
19英寸
屏幕比例
16:10
最佳分辨率
1440x900
背光类型
CCFL背光
动态对比度
50000:1
黑白响应时间
5ms
显示参数
点距
0.285mm
亮度
300cd/㎡
可视角度
170/160°
显示颜色
16.7M
接口
视频接口
D-Sub
其它
其它性能
魔亮 (MagicBright3), 定时关机, 图像尺寸调节, 颜色效果, 定制键, MagicWizard & MagicTune (具有资源管理功能), 支持Windows Vista基础版, 支持安全模式 (DownScaling in UXGA)
鼠标/键盘：雷柏 1800 无线键鼠套装
键盘参数
键盘按键数
104键
按键技术
火山口架构
按键行程
长
人体工学
支持
防水功能
支持
键盘尺寸
436×132.3×30mm
键盘类别
无线
鼠标参数
工作方式
光电
鼠标分辨率
1000dpi
鼠标大小
普通鼠
人体工学
对称设计
按键数
3个
滚轮方向
双向滚轮
最大加速度
2G
鼠标尺寸
116×61.8×35.6mm
鼠标类型
无线光电
其他
供电模式
键盘：1节AA（5号）电池供电 鼠标：1节AA（5号）电池供电
系统支持
Window 7，Window Vista，Window XP

任务六：技巧训练
一、安装杀毒软件并升级到当前最新版本。

二:用GHOST工具备份系统，写出操作步骤并截图。
步骤一：安装并运行一键GHOST硬盘版软件。
步骤二：WINDOWS下运行（开始->程序->一键GHOST->一键GHOST）。如图6-1

图6-1
步骤三：一键备份C盘。如图6-2

图6-2
三、系统设置与故障处理。
1．更改网页收藏夹位置到d:\abc目录，写出操作步骤并截图。
现在D盘新建一个名为ABC的文件夹
1.“系统属性”－“高级”－“环境变量”－“用户变量”\\
2.“新建”建设一个变量，变量名：userprofile，变量值：例如：D:\ABC\\
3.重启以后，在 D:\ABC这个文件夹里就会出现：\
【「开始」菜单】\
【Application Data】\【Cookies】\
【Favorites】
【Local Settings】
【My Documents】
【Recent】
【桌面】
2．更改WinXP为自动登录，写出操作步骤并截图。
单击“开始/运行”，输入“rundll32 netplwiz.dll,UsersRunDll”，按回车键后弹出“用户帐户”窗口。

然后取消选定“要使用本机，用户必须输入用户名和密码”选项，单击确定：

在弹出的对话框中输入你想让电脑每次自动登录的账户和密码，以后重新启动电脑即可实现自动系统登录。
3．禁用磁盘共享，写出操作步骤并截图。
下载Vista优化大师，打开网络优化 -》 网络共享，能删除的都删掉，除了自己设置的共享以外：

4．关闭自动播放功能，写出操作步骤并截图。
打开“开始→运行”，在弹出的对话框中输入gpedit.msc，回车后打开组策略窗口，接着选择“计算机配置→ 管理模板→系统”，在右侧窗格中找到“关闭自动播放”，双击该项，选择在弹出的设置窗口中选择“已启用”，并在下面的驱动器列表中选择“所有驱动器”。

5．影藏E盘，写出操作步骤并截图。
在“开始”→“运行”中填入“gpedit.msc”，打开组策略。在窗口左侧的“本地计算机策略”中依次选中“用户配置”→“管理模板”→“Windows组件”→“Windows资源管理器”，再到右侧窗口中找到“隐藏‘我的电脑’中的这些指定的驱动器”策略。此时对应的设置状态是“未被配置”，双击它，弹出“隐藏‘我的电脑’中的这些指定的驱动器属性”窗口，选中下面的“启用”，并从“选择下列组合中的一个”中选择“只限制E驱动器”，最后点击确定即可。
6． 删除[开始]菜单上的“注销” 写出操作步骤并截图。
1.首先打开「开始」菜单，在“搜索程序和文件”搜索框中输入"gpedit.msc"并回车，打开组策略对象编辑器。

2.在组对象编辑器策略窗格左侧的树形图中依次展开"用户配置→管理模板→任务栏和开始菜单;如下图所示:

:
3.然后点击选择“删除开始菜单中的注销”，然后双击该选项。

4.然后点击确定保存后退出。
