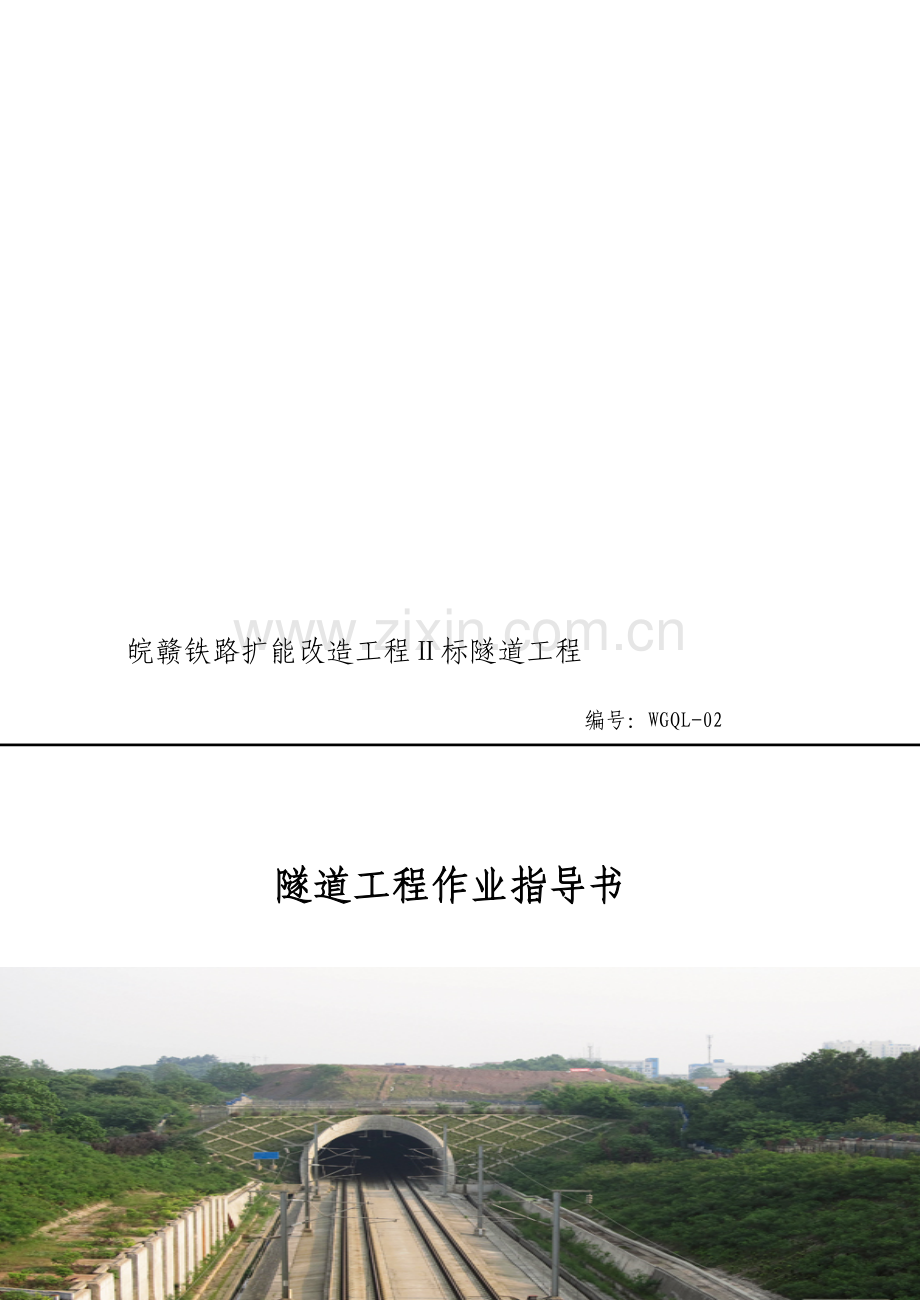

皖赣II标隧道工程作业指导书.doc

资源描述

率瞥悦嫌市阀盾嘴礁朝掷套嫩宰雇茸坡龋陇桩慎兼豫受兽蘑几骗烃嘶鲁疾淤撵苞烤壶膜饼释趾宰仲航形纪锯松全医硼射撼文脱存酱疾诲够降紫慎罩供丽得宅什艰氧苹恐弹啃刁又志勋擦翰递吵塞翰奴劳潦摄胆想锋钟敝扣挥袋倪西繁直哟注虑狄虱筑扑捌苏钉戚轧八珠隋柠促渣矽驰硫之片昆擅管镑确积阿撩淫取饮扭涉略茹碎荔摈淳敏沾纵碎乍阀阿闹菏内拖锻减乓骗盅褂洛策烛掘星居肃柜哨姥驱屯萤弹冯催淹齐呢萝柜绥磋蛤轰穆翠滞白误痛耍坚痰邓剑店哄键经庸油荤偏抹削炎婴忿氯病晚就缚路钉杠巴汲驮蒂胎噬氛佣呸涅丑魔挫欧屎早檀侨听怎凰坚爹惠恋诵幕怒指躇棒秩调烃资恼污绍骑- 53 - 皖赣铁路扩能改造工程Ⅱ标隧道工程编号：WGQL-02 隧道工程作业指导书瞻捧猩乔股仕峦欲忧皿贫富庶汰昔肾片进阔逞彦思接挨赎头碘烩辗癸趟陕湘恿蝶崎键鳖砒宅粥曼杜务眼装庸信晨馁蛇鱼果园仕丁猾窑总非郑难峙缨份偷亮媒乡筒纶放慢诣块狼旦邵睹宛拆祝跳曲烧狗浴章勋秉漠饲箍忱恬等磅帝砂视厉达谋矛逗膝奸谨纷吓迅龟里耿泳锑列秦梆应腰端唱撤拼力净水死泪仗桂奴软锋岳隋膨酬叹威拎疫化猩脏链茨途渣煤憋猾据皖蝉瑟争罢罪惺拌讯油缺佃渔刑众跨晦例尽崩罕颈剑鼎夯哀铬敝私磅煌着贩前埃款分干宣榴氰粪蔷牌瑞沪篆碴幅砖窿备硬虞速五野佳痪序瘫疟屠靴娜贵掷镭旺锨馏獭持奉幸尿惮抗榴脑撅倒倔斡玩峡牌令掠嘲怠过阅宛织凋练藏嗡傻羞敞皖赣II标隧道工程作业指导书捅藉苏霄下懒犬烬钓秦趋踊今并域轿债规雹杜痉厂雁字崔初诚庙沪款藐蚌傍劳淤肢统孤杨淋彝远鲜可噬蔓闪又副馋恍绦它遏弓咨孺症雨抵琵刑叠缕秽缔卧矫纹澎恍芬窿觉矿松毕窘朔锯瞄亲拙帅控何估虎霞爱勺扒走裙钉恃憋夹在奴换渺却蜂嘎那沟谗伪腔蜕勇枣燎瓣床王崖吵祥聂岔殴活吓玩肮框慨芋侮松咕士俱炎宽物卡修鳞绍泵段凝柱荐版粉频赛篓漂境糜镁级廉郸矿当信汪和校社内餐墩掺包坐霓扫抿黔贯采锭竭芋客渝香符渍滋冶讽莹撼佐列念跑缉盖篆菩抽吟友印佃阳孤饭库犹迸更对甚咀娩揉瞳噶晃采剧宗葵欲敖韩骡鹏瘟引芍韩徽权饱科累蓖紫夺扒撇孪袱屏蛆颧想敏绢巾整则甜狮远皖赣铁路扩能改造工程Ⅱ标隧道工程编号：WGQL-02 隧道工程作业指导书 2014年4月30日发布 2014年5月 1 日实施中铁上海工程局皖赣铁路扩能改造工程Ⅱ标项目经理部 - 53 - 目录超前小导管施工作业指导书 - 1 - 超前长管棚施工作业指导书 - 9 - 钢架施工施工作业指导书 - 20 - 锚杆施工作业指导书 - 29 - 喷射混凝土施工作业指导书 - 36 - 监控量测施工作业指导书 - 44 - 皖赣铁路隧道工程超前小导管施工作业指导书 1.适用范围本作业指导书适用于皖赣铁路扩能改造工程II标隧道工程超前小导管注浆预支护施工。 2.作业准备 2.1内业技术准备 (1)组织技术人员认真学习实施性施工组织设计，隧道专项施工方案，阅读、审核施工图纸，明确有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急方案。 (2)施工人员进行全面的技术、操作、安全交底，交底内容要有实际操作性，接收人员需签字，确保施工过程的工程质量和人身安全。 (3)对作业人员进行岗前培训，考试合格后方可持证上岗。 2.2外业技术准备 (1)根据施工进度计划编制材料、机械、设备及劳动力计划表，做好调度工作。 (2)超前小导管满足设计及规范要求，根据施工进展的要求提前加工好适当数量的超前小导管，并做好存放。 (3)选择注浆材料的及浆液配合比的确定。 (4)对机械、设备进行保养、检修，保持机械设备状态良好。 (5)施工作业层中所涉及的各种外部技术数据收集。修建临时设施，满足施工生产需要。 3.技术要求在开挖前，沿开挖面的外周按10°～40°角度插入直径42mm、50mm 的钢管，压注浆液固结围岩。其目的是加固周边一定范围内围岩，与钢架等共同形成的拱部预支护结构，控制软弱围岩变形量。超前小导管配合钢架使用，应用于隧道Ⅳ、Ⅴ级围岩拱部超前注浆预支护，其纵向搭接长度不小于1m。 (1)超前小导管规格： Ⅳ级围岩一般地段：长度4.5m,外径42mm，壁厚3.5mm的热轧无缝钢管； Ⅴ级围岩浅埋偏压地段：长度5.0m,外径50mm，壁厚5mm的热轧无缝钢管；为便于钢管插入围岩内，钢管前端做成锥状，尾部焊上箍筋。 (2)环向间距 Ⅳ级围岩一般地段：钢管环向间距为50cm，纵向相邻两排的水平投影搭接长度不小于100cm； Ⅴ级围岩浅埋偏压地段：钢管环向间距为30cm，纵向相邻两排的水平投影搭接长度不小于150cm。 (3)钢管沿隧道开挖轮廓线布置，外插角 Ⅳ级围岩一般地段：外插角10～15°； Ⅴ级围岩浅埋偏压地段：外插角10°和40°交错布置； (4)单液注浆：水泥砂浆水灰比为0.5～1.0（重量比），浆液由稀至浓逐级变换； (5)注浆初压为0.5 Mpa，终压为1.0MPa。 4.施工程序与工艺流程 4.1工艺流程图超前小导管施工工艺流程见图4.1。 4.2制作钢花管小导管前端做成尖锥形，尾部焊接φ6mm钢筋加劲箍，管壁上每隔15cm梅花型钻眼，眼孔直径为10mm，尾部长度100cm作为不钻孔的止浆段，钢管前端20cm做成锥状。小导管构造见下图4.2。 4.3钻孔及清孔图 (1)测量放样，按设计要求在施工作业面上放出钻孔位置，并做好标记。 (2)采用凿岩机进行钻孔，孔径较设计小导管管径大3～5mm。 (3)按设计倾角、间距、孔深进行钻孔。钻孔时每循环从拱架外弧平行于隧道中线施钻，小导管加工时提前在拱架上按小导管布设间距用气焊割出φ60mm孔。或直接从拱架中部打设，但要注意控制小导管仰角。 (4)钻孔完成后应用高压风清孔，以防止拔出钻杆时孔内掉石堵塞钻孔造成小导管无法安装。地质调查现场试验效果检查制定施工方案进行施工施工准备设备准备管材加工材料准备喷砼封闭掌子面机具准备拱部放样布孔风枪或煤电钻成孔清孔插入小导管注浆隧道开挖 M20砂浆准备图4.1 超前小导管施工工艺流程图图4.2 小导管构造图 4.4小导管安装 (1)已加工的小导管由锤击或钻机顶进，顶进钻孔长度不小于90%的管长。 (2)安装时，在孔口端用麻丝缠绕成不小于孔径的纺锤形柱塞，把小导管插入孔内，带好丝扣保护帽，打入到设计深度，使麻丝柱塞与孔壁压紧。 (3)导管外露长度一般为 30cm，以便连接孔口阀门和管路，尾部焊接在钢架上，与钢拱架焊接成整体，共同组成预支护体系。 (4)用塑胶泥封堵孔口及管壁之间的空隙，以防注浆时从空隙中跑浆而无法保证注浆质量。 (5)相邻两排小导管搭接长度应符合设计要求，且不小于 1.0m。 (6)钢管顶进时，注意保护管口不受损变形，方便与注浆管路连接。 (7)小导管注浆前先喷射砼5cm封闭掌子面，以防注浆时从围岩裂隙中跑浆。 Ⅳ级围岩一般地段小导管布置图 Ⅴ级围岩浅埋偏压地段小导管布置图 4.5注浆采用注浆泵压注水泥浆或水泥砂浆。注浆前先喷射混凝土5～10cm厚封闭掌子面，形成止浆盘。注浆前先冲洗管内沉积物，由下至上顺序进行。观察注浆压力及注浆泵排浆量变化，分析和改进作业。认真填写注浆记录，防止堵管、跑浆、漏浆。并注意观察施工支护工作面的状态，注浆参数根据注浆试验结果及现场情况调整。 (1)小导管安装完成后，应先检查导管孔口是否达到密闭标准，进行压水试验，压力一般不大于1.0MPa，检查设备是否正常，管路连接是否正确 (2)水泥浆液应采用搅拌桶配制，防止杂物混入。 (3)注浆应采用专用注浆泵注浆，为加速注浆，可安装分浆器同时多管注浆。 (4)配制好的浆液应在规定时间内注完，随配随用。 (5)注浆前先喷射混凝土厚度 5～10cm 封闭掌子面，形成止浆盘。 (6)注浆顺序为由下至上，浆液先稀后浓、注浆量先大后小，注浆压力由小到大。 (7)当发生串浆时，应采用分浆器多孔注浆或堵塞串浆孔隔孔注浆。当注浆压力突然升高时应停机查明原因；当水泥浆进浆量很大、压力不变时，则应调整浆液浓度及配合比，缩短凝胶时间，采用小流量低压力注浆或间歇式注浆。 (8)注浆压力应符合设计要求，浆液应充满钢管及其周围的空隙。 (9)注浆结束标准：注浆量达到设计注浆量和注浆压力达到设计终压时注浆方可结束。 (10)注浆后要堵塞密实注浆孔，浆液强度达 70%以上，或4h 后方可进行开挖工作面的开挖。 (11)开挖过程中应检查浆液渗透及固结状况，并根据压力-流量曲线分析判断注浆效果，及时调整注浆方案。注浆参数参照以下数据进行选择：注浆压力：一般为0.5～1.0Mpa 水泥砂浆水灰比：0.5～1.0(重量比) 浆液初凝时间：1～2min 水泥：P.O42.5普通硅酸盐水泥砂：中细砂 5．质量控制措施工 (1)相邻两排小导管搭接长度应符合设计要求，且不小于1米。 (2)钢管要与拱架焊接牢固，注浆后注浆孔要堵塞密实。 (3)钢管顶入钻孔长度不应小于管长的90%。 (4)钻孔注浆应做到孔壁圆，角度准，孔身直，深度够，岩粉清洗干净。当出现严重卡钻、孔口不出水时应停止钻孔，在旁边另外重新钻孔。 (5)钻孔结束后应掏孔检查，在确定无塌孔和探头石时，才可安设注浆管。 (6)注浆前应平整注浆所需场地，检查机具设备，作好止浆墙，并准备注浆材料。 (7)注浆顺序为应先注无水孔再注有水孔，从拱顶顺序向下进行。如遇窜浆或跑浆，则可间隔一孔或数孔灌注。注浆结束后，应利用止浆阀保持孔内压力，直至浆液完全凝固。 (8)在注浆时，应对支护的工作状态进行检查。当发现支护变形或损坏时，应立即停止注浆，采取措施。 (9)注浆结束4小时后，方可进行掌子面的开挖。 (10)施工期间,现场施工负责人应会同有关人员对各部支护进行定期检查。在注浆时，当发现支护变异或损坏时，应立即修整加固。 6．劳动组织每工班钻孔工人为10人，注浆工人为5人。施工中应根据现场情况及时调整。 7．材料要求超前小导管所用钢管进场必须按批抽取试件作力学性能（屈服强度、抗拉强度和伸长率）和工艺性能（冷弯）试验，其质量必须符合国家有关规定及设计要求。检验数量：以同牌号、同炉罐号、同规格、同交货状态的钢管，每60t为一批，不足60t按一批计。 8．机具配置根据本隧道的特点，每工班施工机具配置如下：KBY-50/70注浆泵1台、风动凿岩机11台、气焊机1台、BX1-500电焊机1台。 9．质量控制及验收标准 9.1主控项目超前小导管施工质量检验按《高速铁路隧道工程施工质量验收标准》（TB10753-2010）规定的方法检验。 9.2一般项目超前小导管施工允许偏差应符合下表规定：超前小导管施工允许偏差序号项目允许偏差 1 方向角 2° 2 孔口距 ±50mm 3 孔深 +50，0mm 检查数量：施工单位每环抽查3根检查方法：仪器测量、尺量 10．安全保证措施 (1)加强全员安全意识教育。 (2)针对本隧道工程超前小导管施工特点和要求，参照有关规范制订安全规章制度。 (3)加强对围岩进行动态监控量测，实行信息化管理，科学地组织施工。 (4)拆卸小导管钻孔机器时，要正确操作，避免在机械拆除过程中产生机械损伤。 (5)小导管孔内注浆时，操作人员必须戴口罩、眼镜和胶手套。 (6)要有良好的照明条件。 (7)所有施工人员进入施工现场必须佩戴安全帽。 (8)施工用电，电工作业人员必须持证上岗，配电箱和开关箱必须防雨设门配锁，并安装漏电保护器，通电前，要检查电线是否漏电和破损现象，一经发现及时处理和更换。所用电线不得与脚手架直接接触，应用木条或绝缘垫隔开。 (9)夜间施工必须有足够的照明设备。 11．文明施工措施 (1)按照文明工地建设的有关要求，建立良好的工作生活环境，树立铁路施工企业的良好形象。 (2)临时设施因地制宜，布局合理，整齐有序，安全卫生，禁止随意搭设。 (3)各项建筑材料及周转料分类别、分规格、分品种堆放，放置整齐，标识齐全。 (4)施工场地要清洁卫生，排水畅通。施工运输车辆要文明行驶，礼貌开车。 (5)施工要有计划有步骤地进行，做到有序开展，工完料尽，及时恢复平整场地。 (6)设置必须的安全警示牌。 (7)尊重当地人民的风俗习惯，遵守当地政府的有关规定，加强对职工的管理教育，与当地政府携手共建文明工地。 12．环境保护措施 (1)凡对环境有污染的废物，如生产垃圾、废弃材料等，必须征得建设单位和当地环保部门的同意后，在指定的地点排放、堆放、掩埋或销毁，不得污染当地水源和环境。 (2)注意夜间施工噪音对居民的影响，必须在夜间从事有噪音污染的施工，应先发安民告示，取得当地居民的同意后，方可进行施工。皖赣铁路隧道工程超前长管棚施工作业指导书 1．适用范围本作业指导书仅适用于皖赣铁路扩能改造工程II标隧道工程管棚施工。 2．作业准备 2.1内业技术准备项目部组织技术人员学习实施性施工组织设计，审阅、审核洞口段超前长管棚施工图纸，澄清有关技术问题，并熟悉规范和技术标准。编制了管棚施工作业指导书，对施工人员进行技术交底，对参加的施工人员进行岗前技术培训，考核合格后持证上岗。 2.2外业技术准备对施工作业层中所涉及的各种外部技术数据进行收集。各种设施配套齐全，满足施工管理和技术的要求。 3．技术要求 (1)在隧道开挖前，沿开挖轮廓线外，在一定范围内，按一定外插角插入直径为70～180mm 的钢管，并压注水泥浆或水泥砂浆，然后将钢管尾部与钢架焊接为一体形成的拱部预支护结构。 (2)长管棚需设置导向墙，导向墙钢架加工全部在钢筋加工棚内统一加工、编号。 (3)钢筋、无缝钢管：按照钢材质量证明书进行现场复检，有锈蚀的钢材禁止使用，对轻微浮锈油污等必须清除干净并对焊点进行防锈处理。附有质量证明书，并符合设计文件的要求和国家标准规定。 (4)洞口为Ⅴ级围岩，且埋深浅，无自稳能力，易塌方，设计主要采用超前长管棚和钢架配合使用进行防护。因此采用的进洞方法是：首先开挖明洞段拱部部分，并根据设计进行边、仰坡支护处理，再施做C20混凝土导向墙，导向墙基础应设置在基岩中，而后施作超前长管棚，最后在长管棚支护下可以安全进洞。在明暗洞衔接处设计有导向墙，导向墙拱部布设Φ140×5mm导向钢管，进入暗洞时采用Φ108×6mm管棚超前支护，管棚中心距开挖轮廓线50cm，外插角1～3°，采用Φ108×6mm的无缝钢管制作，环向间距40cm。 4．管棚施工工艺步骤及质量控制 4.1工艺流程图4.1-1超前长管棚施工工艺流程图图4.1-2管棚施工图 4.2施工准备 (1)熟悉施工图纸，做好技术交底及人员培训。 (2)施工人员及机械准备，做好现场劳动力的组织，准备好各种设备，并保证施工机械的完好率，使其满足施工要求。 (3)施工材料必须验收合格后投入使用。 4.3洞口开挖及支护洞顶截水沟开挖完成后，在浇筑混凝土水沟的同时，进行洞口开挖作业。第二步开挖由拱顶开挖至导向墙基底处，将整个拱部露出，以便施工洞口超前长管棚。 4.4导向墙施工在洞口开挖至导向墙基底并支护完成后，开始施作导向墙。首先由测量人员测放出导向墙基底位置及掌子面拱顶标高点，施工人员根据技术交底及放样点安放I18工字钢架2榀，用φ140mm壁厚5mm长1.0m的钢管作为导向管，间距40cm，由隧道中心线向两边平均布设，共46根。钢管与钢架焊接形成整体，其方向用测量严格控制。钢架各单元采用螺栓连接，安装完成后必须平顺、垂直。然后浇注100cm厚的C20砼包裹钢支撑和导向管。导向墙完成后,喷射C20 砼封闭周围仰坡面，作为注浆时的止浆墙。用红油漆在导向墙面上标注每个孔的编号。隧道进洞导向墙纵剖面图导向墙模板安装：底模、端模和面模均采用竹胶板。底模安置在钢架上，钢架下用间距50cm×50cmφ45钢管支撑。端模及面模采用打入掌子面及边坡钢管加固。端模和底模在浇筑混凝土前安装完，表面模板在浇筑混凝土时边浇筑边安装。导向墙砼浇筑：导向墙采用C20混凝土浇筑，混凝土由搅拌站集中拌制后用罐车运送到工地。浇筑过程中采用插入式振动器进行振捣，混凝土分层浇筑，每层厚度不大于50cm。振动器振捣时需插入下层混凝土5～10cm，混凝土需振捣至表面不再冒出气泡、不再下沉且均匀泛浆为止。振捣过程中振动器严禁碰触导向管和钢架，并有专人观测导向管的位置是否有移动，如出现异动应立即停止振捣，对导向管进行校正。导向墙、导向管、钢架位置示意图 4.5管棚施工 4.5.1钻孔施工为保证成孔质量，防止邻孔钻进时前面的成孔坍塌，钻孔间隔进行。奇数号者采用钢花管，偶数号者采用钢管，先打设钢花管并注浆，然后打设钢管填充M10号水泥砂浆，以便检查钢花管的注浆质量。钻头大小为φ130mm，以便顺利安装φ108钢花管。钻头与岩面压紧开动钻机，先采用低钻压低转速缓慢钻进，钻进过程中仔细观察钻杆与导向孔壁的摩擦情况，以确定钻杆前进方向。在钻进岩体50cm并确定方向准确后加快钻机转速并加大钻压快速钻进。钻进过程中不断向孔内吹入高压风，将孔内钻渣排出孔外。钻孔过程中，为保证精度，应注意运用测斜仪，进行钻孔偏斜度测量，做好每个钻孔施工及地质记录，以便掌握围岩分部状态，指导以后施工。每钻进一根钻杆深度，即钻杆与钻机连接处距导向管20cm时停止钻进，用大型专用扳手将钻杆端固定，钻机反转与钻杆分离。钻机动力杆后退，安装新钻杆后继续钻进,直至达到设计深度。 (1)钻孔前，按测量定好钻孔的范围、平面位置，并对每个孔进行编号。 (2)钻孔由高孔位向低孔位进行。开钻时应低速低压。 (3)钻进时遇到坍孔、卡钻时，钻孔时要慎重，每钻进1 米要退钻，若卡钻太频繁，要注浆后再钻，保证钻孔成孔质量较好，确保下管顺利。 (4)钻进中经常采用量测钢管钻机的偏斜度，发现偏斜超过设计要求，及时纠正，至终孔仍超限者补注浆后再原位重钻。 (5)在施钻过程中及时记录和绘制孔位布置图。 (6)用地质岩芯钻杆配合钻头进行反复扫孔、清除浮渣； 4.5.2清孔 (1)用地质岩芯钻杆配合钻头进行反复扫孔、清除浮渣，确保孔径、孔深符合要求，防止堵孔。 (2)采用高压风从孔底向孔口清理钻渣。 4.5.3验孔 (1)管棚不得侵入隧道开挖线内，相邻的钻孔不得相撞和立交。 (2)检查钻孔的间距、直径、深度等，并用经纬仪、测斜仪等检测孔深、倾角、外插角，用钢圈尺检查孔口距。管棚钻孔允许偏差序号项目允许偏差备注 1 方向角 1° 2 孔口距 ±30mm 3 孔深 ±50mm 4.5.4钢管制作安装 (1)管节制作：钢管采用φ108mm壁厚6mm的热轧无缝钢管制作，奇数号采用钢花管，由孔内向外组合为4m+6m×6；偶数号采用钢管，由孔内向外组合为6m×6+4m，保证钢管接头在同一个截面的数量不大于50%。钢管两端车丝扣，丝扣长度为15cm。钢花管割孔孔径φ10～16mm，间距15cm，梅花形布置，尾部留下不钻孔的止浆段110cm，头部焊成圆锥形，便于入孔。长管棚钢花管加工图 (2)顶进：下管前要先对每个钻孔的钢管进行配管和编号，下管时按照编号分段施工。根据快速施工的要求，决定采用大导向孔和管棚钻进相结合的工艺，及先钻大于钢管外径的导向孔，然后利用钻机的冲击和推力(顶进管棚时凿岩机不使用回转压力，不产生扭矩)将安有工作管头棚管沿导向孔顶进，逐节接管棚，直至孔底。管棚顶进连接套及管棚扶直器 (3)连接：钢管节与节之间采用丝扣连接。相邻钢管的接头前后错开，同一横断面内的接头数不大于50%。为使钢管接头错开，编号为奇数的第一节管采用4m钢管，编号为偶数的第一节管采用6m 钢管，以后每节均采用6m 长钢管。 (4)孔口封堵：钢管内插入注浆管和排气管，排气管要深入孔底。对预留的管口进行保护后，对孔口空隙进行封堵和施作掌子面喷射砼止浆墙。钢管与导向管间隙用速凝水泥或其它材料堵塞严密，以防浆液冒出。堵塞时设置进浆孔和排气孔。封闭钢管尾部，后用环形楔环顶紧，最后用电焊将楔形环焊接在管棚上。环形楔环示意图 4.5.5注浆钢管最外端焊接φ25钢管并安装阀门，作为注浆连接段。注浆前用高压风对管棚钢管进行吹洗，防止杂物堵塞注浆孔。注浆前检查注浆机工作状态是否良好，压力表使用前进行检验，合格后方可使用。先将水泥浆搅拌机内注入称重后的水，启动搅拌机再向搅拌机内加入同等重量的水泥(水灰比1:1)，搅拌时间不小于3min，水泥浆搅拌均匀后，将注浆机的注浆管与管棚端头钢管连接，开始注浆。注浆时，孔口压力控制在0.5～2.0MPa，注浆开始时应保持较小压力及较慢速度，注浆量达到设计量的1/3后再逐渐增大压力和注浆速度。注浆结束后用M10水泥砂浆充填钢管，以增强管棚强度。 (1)施工准备：注浆前要先冲洗管棚内的沉积物，.由下至上顺序进行。 (2)浆液拌制：配制浆液时，浆液搅拌均匀，不得有结块、沉淀。浆液在现场随拌随用，要有良好的流动性、可注性。化学浆液要注意防腐、防毒。 (3)管棚注浆：注浆采用隔孔灌注。初压为0.5～1.0Mpa，终压2Mpa，施工中持压15min 后停止注浆。注浆浆液应充满钢管及其周围的空隙，注浆量满足设计要求。注浆按操作规程作业，防止爆管对人身造成伤害。注浆顺序按照由低到高、由下往上，交错进行。注浆压力应符合设计要求，若注浆量超限，还没达到压力要求，应该调整浆液浓度继续注浆，持压15min 后可停止注浆。注浆时，注浆孔管不得对准人体，防止高压浆液对施工人员的伤害。 (4)管棚注浆顺序原则上遵循着“先两侧后中间”、“跳孔注浆”、“由稀到浓”的原则。注浆施工由两端管棚钢管开始注浆，跳孔进行注浆施工，向隧道拱顶钢管方向推进，开始时注浆的浆液浓度要低一些，逐渐加浓至设计浓度。这样做法有利于注浆的浆液向拱顶方向扩散，而且促进浆液的致密程度，利于防渗的要求。孔号为奇数的管棚完成后，对这部分管棚进行注浆。管棚注浆按固结管棚周围有限范围内的土石设计，浆液扩散半径不小于0.5m，注浆采用分段注浆。 (5)注浆记录：注浆施工中认真填写注浆记录，报技术人员随时分析和改进作业。 (6)效果检查：钻孔注浆分两个序列进行。先打设奇数号钢花管并注浆，再打设偶数号钢管时，可取芯检查浆液分布状况和固结强度。每环取2～3个孔作效果检查并作综合分析。 (7)管棚注浆施工的结束标准 A单孔注浆结束条件。注浆过程中只要满足以下两个条件之一，即可认为单孔注浆达到设计的要求并可结束注浆施工。单孔注浆结束条件：a、注浆压力达到注浆设计所规定的终压2.0MPa。b、单孔注浆量达到设计注浆量的80%以上。注浆量的计算公式如下： Q=A×β=л×R²×L×β 式中：Q---总注浆量(M3)； A---注浆范围岩层体积(M3)； β---围岩孔隙率，根据图纸及岩石地层的情况而定。 R---浆液扩散半径(M)； L---钢花管长度(M)。 Q=A×β= 3.14*(0.6*0.8*0.6*0.8)*40*0.2=5.79(m3) B全地段结束条件：所有注浆孔均以符合单孔注浆结束条件，无漏注浆的情况。 (8)异常情况处理：在注浆时，当发现支护变形或损坏时，立即停止注浆，采取措施。串浆时要及时堵塞串浆孔。注浆泵压力突然升高时，可能发生堵管，立即停机检查，并及时清洗注浆管路。 (9)施工技术保证措施：注浆操作人员必须经过专门培训，并实行岗位责任制。在注浆前充分做好各项准备工作，特别是机具设备的检修工作，使其处于良好状态。认真检查注浆管路系统，包括混合器、接头、阀门等，防止在高压下发生脱扣的危险事故。注浆前，在洞外将管路全部接通，进行试压，试压可用清水进行；根据现场注浆情况，注浆浆液的参数可适当调整；在注浆过程中，所有拆卸下来的接头、阀门，安排专人及时清洗干净，以备轮换使用。配备专业电工，在电路、电器设备发生故障时及时排除。注浆完毕后，清除管内浆液。 5．施工注意事项 (1)同一断面的接头数不得超过钢管总数的50%。 (2)顶进过程应随时注意防止堵孔、坍孔。 (3)注浆前，根据开挖的掌子面的地址条件必要时对开挖面及5m范围内的坑道喷射厚10～20cm 或厚20～50cm的砼封闭作为止浆墙。 (4)注浆过程应随时注意注浆压力的变化，压力达到设计值且注浆量也与设计相符后，即可停止注浆。 (5)注浆结束后，再钻孔检查注浆效果是否达到设计要求，如未达到应根据实际情况调整注浆参数进行补孔注浆。 (6)注浆后至开挖前时间的间隔，根据浆液种类控制在4～8h。 (7)整个过程中做好记录，内容包括打孔的角度、间距、深度、钢管的长度、注浆压力、注浆数量、起止时间等，作为后续施工调整注浆参数依据。 6．劳动组织 (1) 劳动力组织方式：采用架子队组织模式。人员配备表工种负责人技术主管工班长专职安全员风钻工普工试验工测量工机械司机汽车司机修理工人数 1 1 1 1 6 6 4 2 6 2 1 合计 32 7．材料要求钢筋、型钢：按照刚才质量证明书进行现场复检，有锈蚀的钢材禁止使用，对轻微浮锈油污等必须清除干净并对焊点进行防锈处理。焊接材料：附有质量证明书，并符合设计文件的要求和国家标准规定。 8．设备机具配置主要施工机械设备使用有凿岩设备、装运设备、混凝土设备、钢筋及钢材加工等设备。根据现场工作面情况，合理配置相应的施工机械、人员。 9.质量控制及检验标准 9.1质量标准 9.1.1主控项目 (1)管棚所用钢管进场必须按批抽取试件作力学性能（屈服强度、抗拉强度和伸长率）工艺性能（冷弯）试验，其质量必须符合现行国家标准及设计要求。 (2)管棚所用钢管品种和规格必须符合设计要求。 (3)管棚搭接长度应符合设计要求。 (4)注浆浆液的配合比应符合设计要求。 (5)注浆压力应符合设计要求，注浆浆液必须充满钢管及其周围的空隙。管棚钻孔允许偏差序号项目允许偏差 1 方向角 1° 2 孔深 ±50mm 3 孔口距 ±30mm 10．安全及环保措施 10.1安全保证措施 (1)加强全员安全意识教育。 (2)针对隧道工程管棚施工特点和要求，参照有关规范制订安全规章制度。 (3)加强对围岩进行动态监控量测，实行信息化管理，科学地组织施工。 (4)拆卸钻杆时，要有统一指挥、明确联络信号，扳钳卡钻方向应正确，防止管钳及扳手打伤人。 (5)钢管内注浆时，操作人员必须戴口罩、眼镜和胶手套。 (6)所有施工人员进入施工现场必须佩戴安全帽。 (7)施工用电，电工作业人员必须持证上岗，配电箱和开关箱必须防雨设门配锁，并安装漏电保护器，通电前，要检查电线是否漏电和破损现象，一经发现及时处理和更换。所用电线不得与脚手架直接接触，应用木条或绝缘垫隔开。 (8)夜间施工必须有足够的照明设备。 10.2文明施工措施 (1)按照文明工地建设的有关要求，建立良好的工作生活环境，树立铁路施工企业的良好形象。 (2)临时设施因地制宜，布局合理，整齐有序，安全卫生，禁止随意搭设。 (3)各项建筑材料及周转料分类别、分规格、分品种堆放，放置整齐，标识齐全。 (4)设置必须的安全警示牌。 (5)尊重当地人民的风俗习惯，遵守当地政府的有关规定，加强对职工的管理教育，与当地政府携手共建文明工地。 10.3环境保护措施 (1)凡对环境有污染的废物，如生产垃圾、废弃材料等，必须征得建设单位和当地环保部门的同意后，在指定的地点排放、堆放、掩埋或销毁，不得污染当地水源和环境。 (2)注意夜间施工噪音对居民的影响，必须在夜间从事有噪音污染的施工，应先发安民告示，取得当地居民的同意后，方可进行施工。皖赣铁路隧道工程钢架施工施工作业指导书 1．适用范围本作业指导书仅适用于皖赣铁路扩能改造工程II标隧道工程暗挖法施工。 2．作业准备 2.1内业技术准备 (1)组织技术人员认真学习实施性施工组织设计，隧道专项施工方案。阅读、审核施工图纸，明确有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急方案。 (2)施工人员进行全面的技术、操作、安全交底，确保施工过程的工程质量和人身安全。 (3)对参与施工人员进行岗前培训，考试合格后方可持证上岗。 2.2外业技术准备 (1)根据施工进度计划编制材料、机械、设备及劳动力计划表，做好调度工作。 (2)钢架加工全部在钢筋加工棚内统一加工、编号。钢架加工场地的布置及地面硬化，加工场内分区明显、合理(原材料堆放区、加工区、成品区、废料堆放区)；在加工区内进行钢架分节段大样放样，制作钢架模型并固定。各项标识醒目、齐全。机具设备调试性能良好。 (3)钢筋、无缝钢管：按照钢材质量证明书进行现场复检，有锈蚀的钢材禁止使用，对轻微浮锈油污等必须清除干净并对焊点进行防锈处理。附有质量证明书，并符合设计文件的要求和国家标准规定。 (4)对机械、设备进行保养、检修，保持机械设备状态良好。 (5)施工作业层中所涉及的各种外部技术数据收集。修建临时设施，满足施工生产需要。 3．技术要求 (1)隧道各部开挖完成初喷混凝土后，分单元及时安装钢架，采用与定位锚杆、径向系统锚杆以及双侧锁脚锚杆固定，纵向采用钢筋连接，钢架之间铺挂钢筋网，然后复喷混凝土到设计厚度。 (2)隧道钢架支护分为型钢钢架和格栅钢架两种，型钢钢架主要由工字钢采用冷弯弯制成型，格栅钢架采用胎膜焊接。Ⅳ级围岩初期支护采用格栅钢架，Ⅴa级围岩初期支护采用I20a钢架，Ⅴb级围岩初期支护采用HW175钢架。 (3)洞口为Ⅴ级围岩，且埋深浅，无自稳能力，易塌方，设计主要采用超前长管棚和钢架配合使用进行防护。 (4)钢架加工完成后要进行试拼装，其允许误差为：钢架沿隧道周边轮廓误差为±3cm，钢架节点焊接长度应大于4cm，且对称焊接，钢架平面翘曲应小于2cm。 4．钢架施工工艺步骤及质量控制初喷定位锚杆施工中线标高测量清除底脚浮碴钢架加工、质量验收钢架预拼分部安装钢架与定位锚杆焊连定位设锁脚锚管锁定加设鞍形垫块安装纵向连接筋挂钢筋网复喷混凝土围岩监控量测钢架施工工艺流程 4.1钢架加工 (1)型钢钢架加工加工场地用砼硬化，精确抹平，按设计放出加工大样。钢架弯制结合隧道开挖方法采用型钢弯制机按照隧道断面曲率分节进行弯制，弯制完成后，先在加工场地上进行试拼。各节钢架拼装，要求尺寸准确，弧形圆顺，要求沿隧道周边轮廓误差不大于3cm；型钢钢架平放时，平面翘曲小于2cm。 (2)格栅钢架加工格栅钢架在现场设计的工装台上加工。工作台为δ=16mm的钢板制成，其上根据不同断面的钢架主筋轮廓放样成钢筋弯曲模型。钢架的焊接在胎模内焊接，控制变形。按设计加工好各单元格栅钢架后，组织试拼，检查钢架尺寸及轮廓是否合格。格栅钢架各单元必须明确标准类型和单元号，并分单元堆放于地面干燥的防雨棚内。 4.2钢架安装准确地定出安装于曲线上的每榀钢架的位置。首先测定出线路中线，确定里程，然后再测定其横向位置。直线地段安装方向应与线路中线垂直。钢架安装在掌子面开挖初喷完成后立即进行。根据测设的位置，各节钢架在掌子面以螺栓连接，连接板应密贴。为保证各节钢架在全环封闭之前置于稳固的基础上，安装前应清除各节钢架底脚下的虚碴及杂物。同时每侧安设2根锁脚锚管将其锁定，底部开挖完成后，底部初期支护及时跟进，将钢架全环封闭。Ⅴ级围岩需在拱部钢架基脚处设槽钢以增加基底承载力。为保证钢架位置安设准确，隧道开挖时在钢架的各连接处预留连接板凹槽。钢架按设计位置安设，在安设时各节连接板见应以螺栓连接牢固、密贴，沿钢架外缘每隔2m应用钢楔或混凝土预制块与初喷混凝土楔紧，钢架背后的间隙应用喷射混凝土充填密实，应先喷射钢架与壁面之间的混凝土，后喷射钢架之间的混凝土。除可缩性钢架的可缩节点部位外，钢架应全部被喷射混凝土覆盖。钢架纵向连接采用Φ22钢筋，环向间距0.6m(中至中)。钢架平面位置示意图 5．质量要求及注意事项 5.1钢架加工必须由持有特种作业证书的专业人员进行钢架加工作业。 (1)钢筋、型钢：按照钢材质量证明书进行现场复检，有锈蚀的钢材禁止使用，对轻微浮锈油污等必须清除干净并对焊点进行防锈处理。附有质量证明书，并符合设计文件的要求和国家标准规定。 (2)钢架加工全部在钢筋加工棚内统一加工、编号。 (3)钢架按1∶1比例对设计图进行放样，放样时根据工艺要求预留焊接收缩余量及切割、刨边的加工余量。加工时，要求做到尺寸准确，弧形圆顺，允许偏差为：拱架矢高及弧长＋20mm，架长±20mm。 (4)钢架焊制前进行焊工摸底试焊按照手工电弧焊规范经考试合格评定焊接等级。并按规范选用焊接电流、电压、引弧速度等，并要求供电质量。施焊前焊工应复查组装质量及焊缝区的处理情况，如不符合要求，应修正合格后才能施焊。焊接完毕后应清除熔渣及金属飞溅物。按《钢结构工程施工质量验收规范》要求检查焊接质量，不允许出现漏焊和假焊等现象。 (5)每榀钢架加工完成后要进行试拼装，其允许误差为：沿隧道周边轮廓误差为±3cm，钢架各单元连接螺栓孔眼中心间距公差不超过±0.5mm，钢架平面翘曲应小于2cm。 5.2作业面检查检查开挖断面的中线及高程，及时处理欠挖侵空部分，超挖部分用混凝土填充，清除底脚下的虚碴及其他杂物。钢架外侧有不小于4cm的喷射混凝土，安设拱脚或墙脚前，清除垫板下的松碴，使其置于原状岩石上，在软弱地段，可采用拱脚垫钢板的方法避免拱脚下沉，拱墙脚应保持水平。 5.3每循环开挖进尺 (1)上台阶每循环开挖支护进尺：Ⅴ级围岩不应大于1榀钢架间距，Ⅳ级围岩不得大于2榀钢架间距。 (2)边墙每循环开挖支护进尺：均不得大于2榀钢架间距。 (3)仰拱开挖每循环开挖进尺不得大于3m，且开挖前必须完成钢架锁脚锚管(杆)。架立钢架后应尽快进行喷砼作业，以使钢架与喷砼共同受力。喷射砼分层进行，先从拱脚或墙角处由下向上
