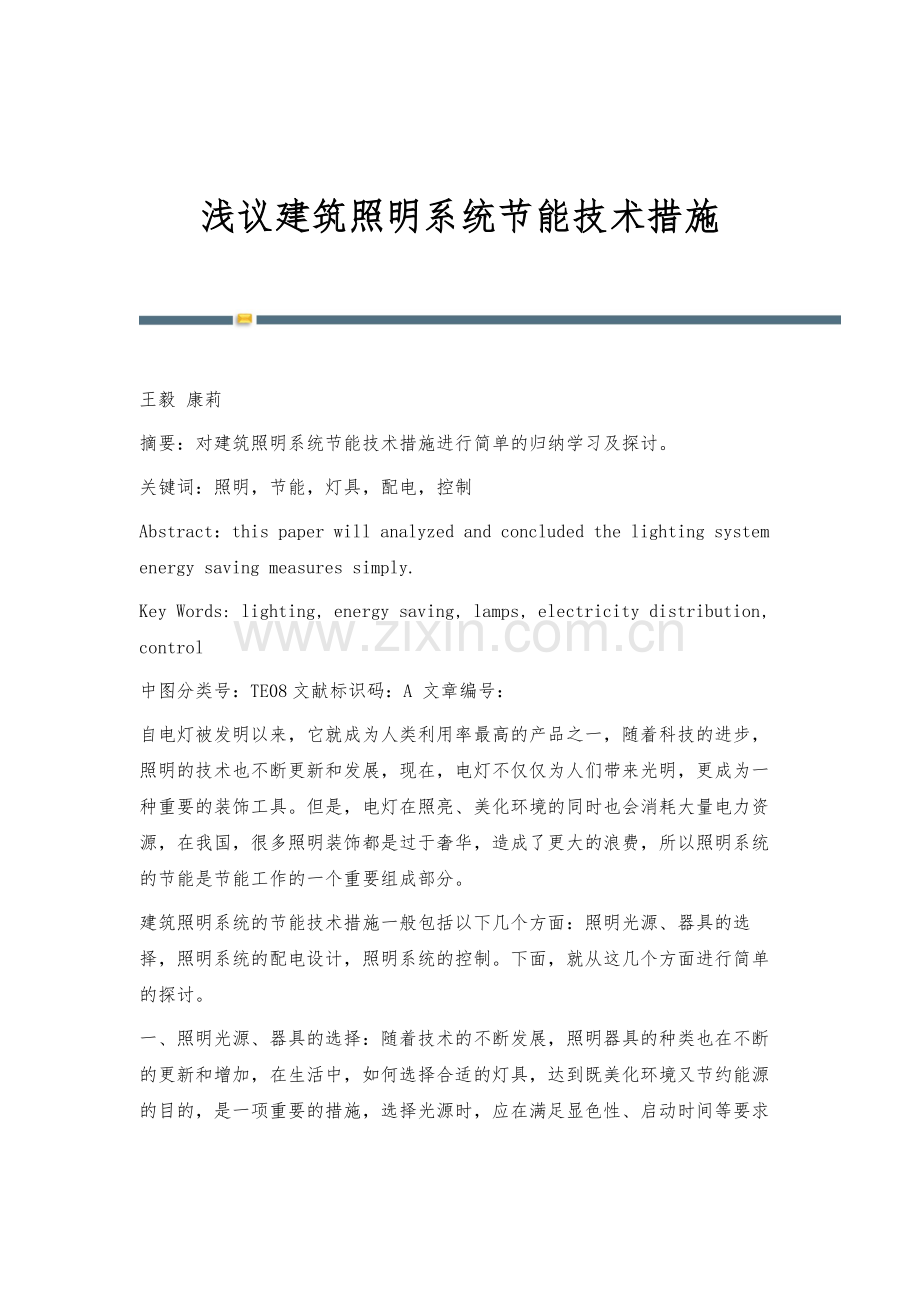

浅议建筑照明系统节能技术措施 王毅 康莉摘要：对建筑照明系统节能技术措施进行简单的归纳学习及探讨。关键词：照明，节能，灯具，配电，控制Abstract：this paper will analyzed and concluded the lighting system energy saving measures simply.Key Words: lighting, energy saving, lamps, electricity distribution, control中图分类号：TE08文献标识码：A 文章编号：自电灯被发明以来，它就成为人类利用率最高的产品之一，随着科技的进步，照明的技术也不断更新和发展，现在，电灯不仅仅为人们带来光明，更成为一种重要的装饰工具。但是，电灯在照亮、美化环境的同时也会消耗大量电力资源，在我国，很多照明装饰都是过于奢华，造成了更大的浪费，所以照明系统的节能是节能工作的一个重要组成部分。建筑照明系统的节能技术措施一般包括以下几个方面：照明光源、器具的选择，照明系统的配电设计，照明系统的控制。下面，就从这几个方面进行简单的探讨。一、照明光源、器具的选择：随着技术的不断发展，照明器具的种类也在不断的更新和增加，在生活中，如何选择合适的灯具，达到既美化环境又节约能源的目的，是一项重要的措施，选择光源时，应在满足显色性、启动时间等要求的条件下，根据光源、灯具及镇流器等的效率、寿命和价格在进行综合技术经济分析后确定。1、选择光源时应根据使用环境进行设计并积极选用节能光源：一般照明场所不宜采用荧光高压汞灯，不应采用自镇流荧光高压汞灯；在高度较低的房间，如办公室及仪表、电子等生产车间宜采用细管径直管形荧光灯；而高度较高的工业厂房，则可采用金属卤化物灯、高压钠灯或大功率细管径荧光灯；商场宜采用细管径直管形荧光灯、紧凑型荧光灯或小功率的金属卤化物灯；另外还有一些可以应用白炽灯的场所，但由于其发光效率太低，多度耗费电能且寿命短，已被逐步淘汰。根据使用环境，我们应推广使用T5、T8荧光灯及高压钠灯和金属卤化物灯：T5、T8荧光灯属于低压气体放电灯，它们与白炽灯相比光效高、寿命长，节约能源，但T5荧光灯管技术性能更先进、光效更高，有条件时，应采用更节电的T5荧光灯；高压钠灯是利用钠蒸气放电产生可见光的电光源，由于在放电管内冲入帮助启动的惰性气体，所以提高了功率因数及发光效率，缩小了镇流器的体积和重量，改善了灯的显色性；金属卤化物灯也具有较高光效及寿命长的特点，后二者适用于高度较高的工业厂房、道路及大型公共建筑照明。另外，LED作为新的光源，正得到越来越多的应用。LED(Light Emitting Diode)又称发光二极管，是利用固体半导体芯片作为发光材料，在半导体中通过载流子发生复合放出过剩的能量而引起光子发射，直接发光。它具有超长寿命（可到达普通白炽灯的30倍以上）、高效节能（比节能灯节电约50%）、绿色环保、安全可靠、控制灵活、无污染等特点。中国工程院院士、中国科学院半导体研究所研究员陈良惠算过一笔账：“只要目前1/3的白炽灯被LED灯所取代，每年就可为国家节省用电1000亿度，这相当于节省一个三峡工程的年发电量(总投资1800亿元的三峡 工程，年发电量为846.8亿度)。”可以说LED是21世纪最具发展前景的光源，但其缺点是系统光效低、光衰、色表飘移、温升及驱动等问题，在价格上也相对较高，所以对LED的选择应是积极、慎重、科学的推广应用。2、要合理选择灯具，包括：选择高效率的灯具。不同类型的灯具有不同的光效，在满足眩光限制要求的条件下，应优先选择开敞式直接型灯具；从节能角度出发，室内灯具的效率不宜低于70%。选择光利用系数高的灯具。这取决于灯具效率、配光形状、房间各表面的颜色装修、反射比及房间的体形。一般来说，灯具效率高则利用系数也高；灯具的配光适应其房间体形则光的利用系数高。选择配光合理的灯具。合理的灯具配光可使光的利用率提高，达到最大节能的效果，灯具的配光应符合照明场所的功能和房间体形。尽可能选用不带光学附件的灯具。灯具附件包括玻璃罩、格栅等，它们会起到改变灯具配光、减少眩光及免受外部损伤的作用，但同样会使灯具的光输出下降，降低灯具光效率，在同样条件下比无附件灯具光输出下降，增加用电量，所以应尽可能采用无附件灯具。3、节能镇流器的选用：自镇流荧光灯应配用电子镇流器；直管形荧光灯、高压钠灯、金属卤化物灯应配用节能型电感镇流器；荧光灯和高强气体放电灯的镇流器分为电感镇流器和电子镇流器，选用时宜考虑其能效因数。二、照明系统的配电设计合理的配电系统是保证对照明系统供电的重要措施，有利于降低线损，节约能源，主要有以下几方面措施：1、照明配电系统宜采用放射式和树干式结合的系统,三相供电系统的各相负荷尽量平衡, 在选择变压器时，应选用损耗较低的节能型变压器，适当加大变压器容量，提高照明负载的功率因数；照明配电箱宜置于照明负荷中心且方便操作的地方,减少各级照明线缆的长度,降低电压损失和线路损耗。2、由于照明系统运行中会产生谐波，过大的谐波会对线路产生附加损耗，降低照明系统功率因数，使照明器具过热，产生噪声并降低寿命，所以应注重限制谐波：当采用气体放电灯时，镇流器为节能电感型时，总谐波含量不应大于10%时，采用电子镇流器时，谐波含量也要符合国家标准（GB17625.1-2003）；采用LED灯时，驱动电源应有限制谐波装置。3、照明线路功率因数的控制也对节能有很大影响。功率因数的降低将加大配电线路电流，线路的有功功率损耗与线路电流的平方成正比关系，所以功率因数降低越多，线路电流及功率损耗就越大，同时造成配电变压器的损耗增大，对节能不利，所以应采取提高功率因数的措施。4、配电线路导体的材料、截面也会影响电能损耗，合理选择导体材料及截面也可以起到节能作用。由于线路电能损耗与导体电阻成正比，所以适当加大导体截面，可以降低电阻，同时减少了线路损耗。在选择导体时应尽量选择铜芯线，因为其电阻率低，安全可靠性好。三、照明系统的控制對照明系统进行有效控制的目的是合理节约能源，提高视觉质量，延长灯具使用寿命，提高系统可靠性，优化管理。应根据建筑物的建筑特点、建筑功能、建筑标准、使用要求等具体情况，对照明系统进行分散、集中、自动等方式控制，可根据建筑物功能及部位进行选择控制方式：1、室内走廊、楼道及室外景观照明等公共区域的照明可根据时间及采光状况进行分区分组集中控制；住宅楼道则宜采用红外探测器及光控或声控加光控的节能自熄开关，但应急时应可强制点亮。2、体育场、候机（车）厅等场所可设置调光控制系统。3、宾馆客房内应设置节能控制总开关。4、办公室照明控制应根据灯具数量、采光窗位置、光照强度等情况综合考虑，可采用智能照明控制系统。5、有条件时，可利用导光或反光装置将天然光引入室内作为照明，或利用太阳能、风能作为照明系统电源。以上就是对照明系统节能技术措施的一个简单的学习和探讨，我国的节能工程正处于积极的实施阶段，作为其中重要组成部分的绿色照明工程也作为我国一项重点节能示范工程而得到越来越多的共识和推广，照明节能技术也会不断创新和发展，相信我国的节能目标一定会逐步实现，给人们带来绿色的生活。参考文献1 刘虹，赵建平主编，绿色照明工程实施手册（2011版），中国环境科学出版社，北京，2011.2 GB5 0034-2004 建筑照明设计标准，北京，中国建筑工业出版社，2004.3 2007JSCS-D全国民用建筑工程设计技术措施节能专篇电气，北京，中国建筑标准设计研究院，2007. -全文完-
