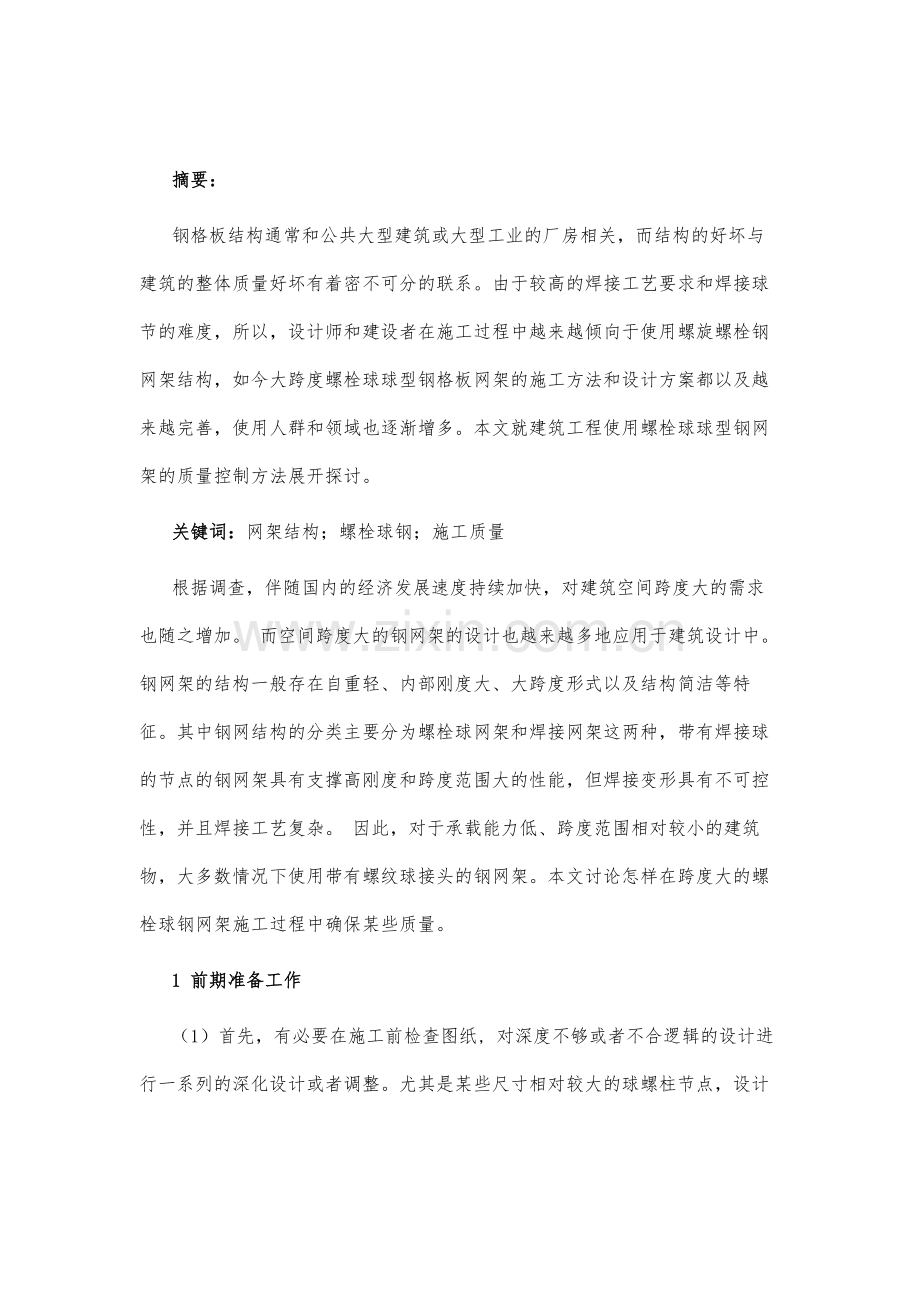

浅析螺栓球钢网架结构施工质量的控制 摘要：钢格板结构通常和公共大型建筑或大型工业的厂房相关，而结构的好坏与建筑的整体质量好坏有着密不可分的联系。由于较高的焊接工艺要求和焊接球节的难度，所以，设计师和建设者在施工过程中越来越倾向于使用螺旋螺栓钢网架结构，如今大跨度螺栓球球型钢格板网架的施工方法和设计方案都以及越来越完善，使用人群和领域也逐渐增多。本文就建筑工程使用螺栓球球型钢网架的质量控制方法展开探讨。关键词：网架结构；螺栓球钢；施工质量根据调查，伴随国内的经济发展速度持续加快，对建筑空间跨度大的需求也随之增加。 而空间跨度大的钢网架的设计也越来越多地应用于建筑设计中。 钢网架的结构一般存在自重轻、内部刚度大、大跨度形式以及结构简洁等特征。其中钢网结构的分类主要分为螺栓球网架和焊接网架这两种，带有焊接球的节点的钢网架具有支撑高刚度和跨度范围大的性能，但焊接变形具有不可控性，并且焊接工艺复杂。 因此，对于承载能力低、跨度范围相对较小的建筑物，大多数情况下使用带有螺纹球接头的钢网架。本文讨论怎样在跨度大的螺栓球钢网架施工过程中确保某些质量。1 前期准备工作（1）首先，有必要在施工前检查图纸, 对深度不够或者不合逻辑的设计进行一系列的深化设计或者调整。尤其是某些尺寸相对较大的球螺柱节点，设计时必须综合考虑实际安装空间，才能做得更深化，如果设计的螺柱太大就不能用了。（2）施工团队的技术水平和能力是保证安装质量的核心环节，所以在进行施工队伍的选择时，要综合考虑施工队伍的资质和安装网架的经验是否符合要求，避免聘用的队伍资质不合格，保障施工质量和施工安全。(3）螺栓球钢网架的专项安装施工方案制定，在施工过程中要制定对应的应急方案，对于某些极易出的问题要图针对性的制定预防方案，在整个施工过程中，需要严格按照国家技术规范和图纸展开施工。2 螺栓球钢网架质量控制针对螺栓球钢网架，螺栓球钢网架主要是有套管连杆、螺栓、螺栓球等几个不同的部件组合而成，利用高强度的螺栓把螺栓球和钢管杆件两部分有效进行连接，进而形成合格的网架结构。该结构需要承载的压力由所有组件分担，当其中任意一个部件有问题出现时，这会对整体结构的安全性产生直接的负面影响，所以需要根据下面几点检查部件的质量。1. 对螺栓球质量严格把控整个网架结构中核心部件就是螺栓球，螺栓球在整个钢网架结构中起到的关键性受力作用。螺栓球质量如果检测不达标，便会导师钢网架结构的安全性能无法得到保证。所以，螺栓球的外观是否出现裂缝需要重点检查，如果发现螺栓球外观出现裂缝需要立即淘汰，进而保障质量。（2）对高强螺栓进行抗拉伸实验和外观检测在高强度的螺栓进入施工场地之前，需要对展开抗拉伸实验和外观检测。高强度螺栓出现裂纹的主要原因是由于在热处理工作进行的时候，工人操作部分和规范致使的，而且对于出现裂缝来说，不仅仅出现在外观，在螺栓的次表面也有可能会出现，所以在检查过程中一定要检查细致。其次，在抗拉伸实验开展的时候，一定要严格依据要求选择百分之5的样品螺栓开始实验，拉伸实验之后不可以让细微裂缝有存在的机会，尤其是针对横向裂缝，横向裂缝具有的危险性是极其严重，通常是在百分之30，在实验的进行的过程中，如若有横向裂纹出现，需针对该批高强度螺栓做报废处理或淘汰处理，从最大程度上防范于未然。（3）控制部件以及材料的质量在网架组装开始时，有必要检查预组装部件和材料的质量，处理不合适的部件和材料。使装配好的螺栓球网架结构质量符合国内要求和规范，必须符合国家标准的各项规定。制造时对部件和材料进行随机抽查，确保每个部件和材料的质量符合标准。（4）控制杆件的质量将杆件进入施工现场时，应按要求检查拉力和管件的焊缝，相关测试结果显示，如果杆件焊缝的质量良好，则在拉伸试验时杆件不会存在间隙。3 网架结构施工质量控制(1）重点检查网架应力如果消防水带在消防工作开始的同时开始启用。管锤由于水压作用进而产生振动，这对应于动态负载，这次对于螺栓球钢网络的危险性更加大。特别是螺栓球钢网架的压杆以及濒临压弯的临界值的时候，一旦感受到振动力，便会立刻发生失稳，进而导致整个螺栓球网架的应力出现重分布，随时随地有可能发生坍塌。所以在质量检查和施工的时候，应该吧重点检查网架应力，一旦出现重分布情况，需要立刻整改，避免危险发生。(2）禁止焊接连接马道、装饰吊顶和消防水带、临时结构或重型设备等应附在球节点之上，并保证和螺栓球连接（所有悬挂物均经需要核算和设计，不得随意增加重量或数量），任何情况下均不得焊接。为了预防设施的重量直接在杆件上悬挂，尤其是对于压杆中部来说悬挂重物是极其危险的。如果设备挂在立柱中间，杆件中间受力集中度越高，设备安装难度越大，对应的集中力也会相应越大，并且对杆的损坏更大，这会导致弯曲损坏和弯曲，具有不稳定性 一些建筑工人往往喜欢忽视这一环节。（3）应用螺栓连接固定在螺栓球在屋顶板上组装檩条支架时，应通过螺栓连接将其固定在螺栓球上。 严禁用焊接工艺将檩条固定在球头螺栓上，以防止焊接对球头产生高温影响，从而降低螺纹的滑动能力。导致螺栓球质量变脆变硬，产生裂缝，性能降低。（4）进行预拼装为确保施工安全，应事先组装好，预组装时，安装场地应清洁平整，按图纸仔细组装球头螺栓的规格和型号，优先安装下弦，使下部电缆的高度可以支撑自身重量，然后拧紧螺母，但重要的是要确保螺钉不要太松或者太紧。(5）准确计算吊杆的起吊高度确定安装位置时对于每个吊点的来装来说安装稳定可靠，能够有效地测试从附着点到支撑嵌入部分顶部的距离。展开施工工作的过程中，起吊工作需要使用液压千斤顶，并精确的计算不同的吊杆起吊的高度，进而在某种程度上确保各个附着点的上升速率得到同步。多次使用起重抬吊作业时，要保证起重器的起升速率同步且稳定，避免出现局部不平衡。3 安装过程中的注意事项（1）有必要利用螺栓球来进行屋顶面板托架安装工作，保证其可以在螺栓球上面得到固定，严令禁止采用拍那个焊接工艺进行，预防由于焊接过程中高温导致内部出现裂缝，损坏其性能（2）防腐工程 对于南方地区而言非常重要，当地的天气相对更加湿润，水汽很容易渗透到钢管或者高强度螺栓中，所以需要在吊顶或网架系统安装完成后进行防腐工作，对所有接头均使用防腐材料填充，以确保没有间隙。（3）注意做好防火措施，以免钢网结构因火灾而严重变形，安装完毕后，应进行适当的防火措施，将阻燃涂层应用到原材料中。阻燃涂料需要选用符合我国要求的对应原材料，经检测合格后才可以使用，严令禁止使用未经认证或过期的涂料。5 总结安装螺栓球钢网架对于安装精度和材料的要求非常严格，所以在安装环节和材料筛选环节需要制定有针对性的流程对各个环节进行把关，才可以提升网架结构施工适量和安全性，将安全隐患和危险扼杀在摇篮中。1刘国峰.螺栓球钢网架结构的质量检测与控制J.福建建筑，2012 (32).2王建.螺栓球钢网架结构施工质量控制的探讨J.山西建筑，2011 (07) .3王国周,瞿履谦.钢结构原理与设计M.北京:清华大学出版社,2011.4孙昭杰.某体育馆大网格大型螺栓球节点钢网架施工Z.河南省土木建筑学会，2009:3.5王健，郑中平.螺栓球钢网架结构施工质量控制的探讨J.工程质量，2003 (05):11-12. -全文完-
