板式冷油器A级检修作业指导书.doc

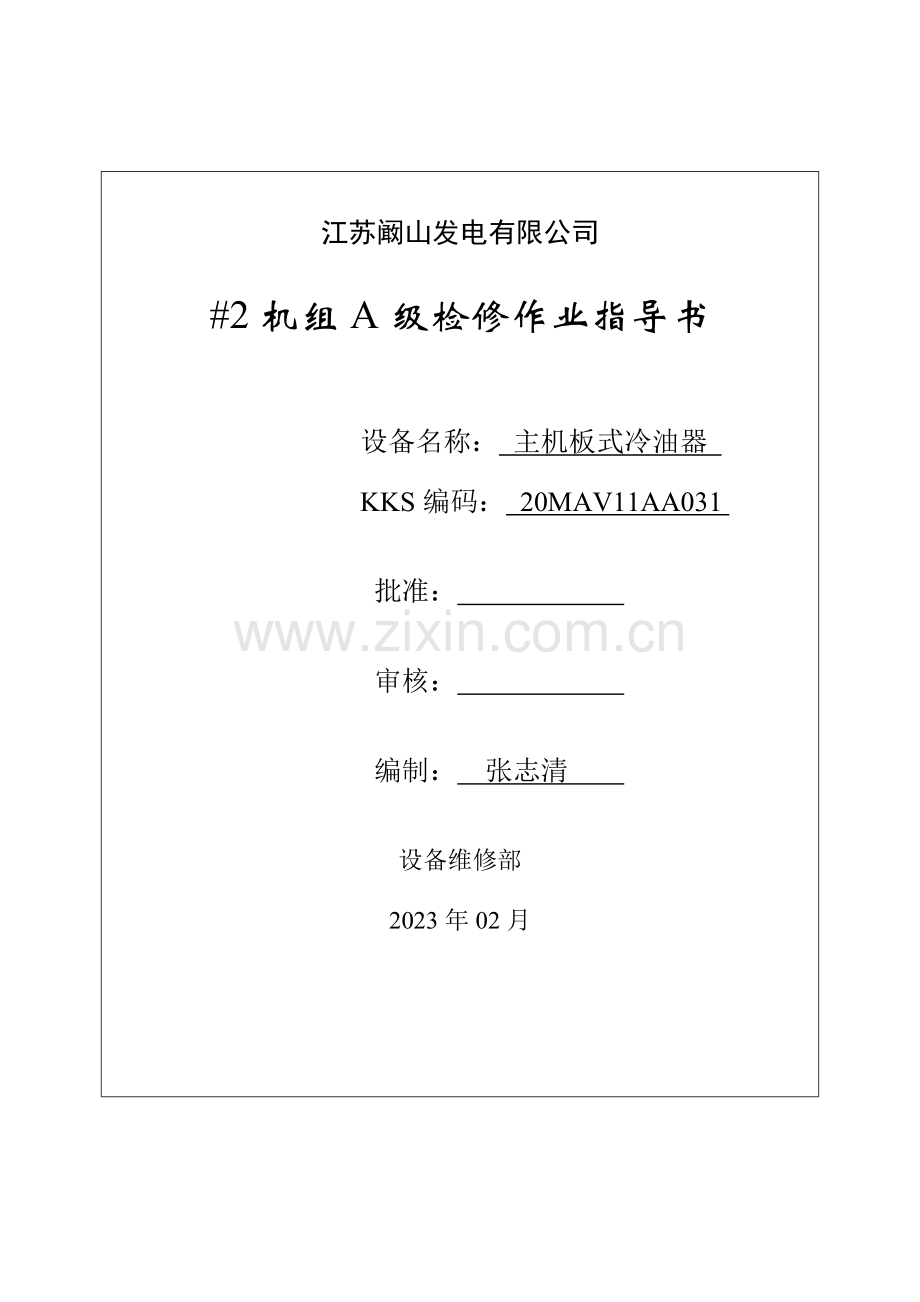

江苏阚山发电有限公司

#2机组A级检修作业指导书

设备名称： 主机板式冷油器
KKS编码： 20MAV11AA031

批准：

审核：

编制： 张志清

设备维修部
2023年02月

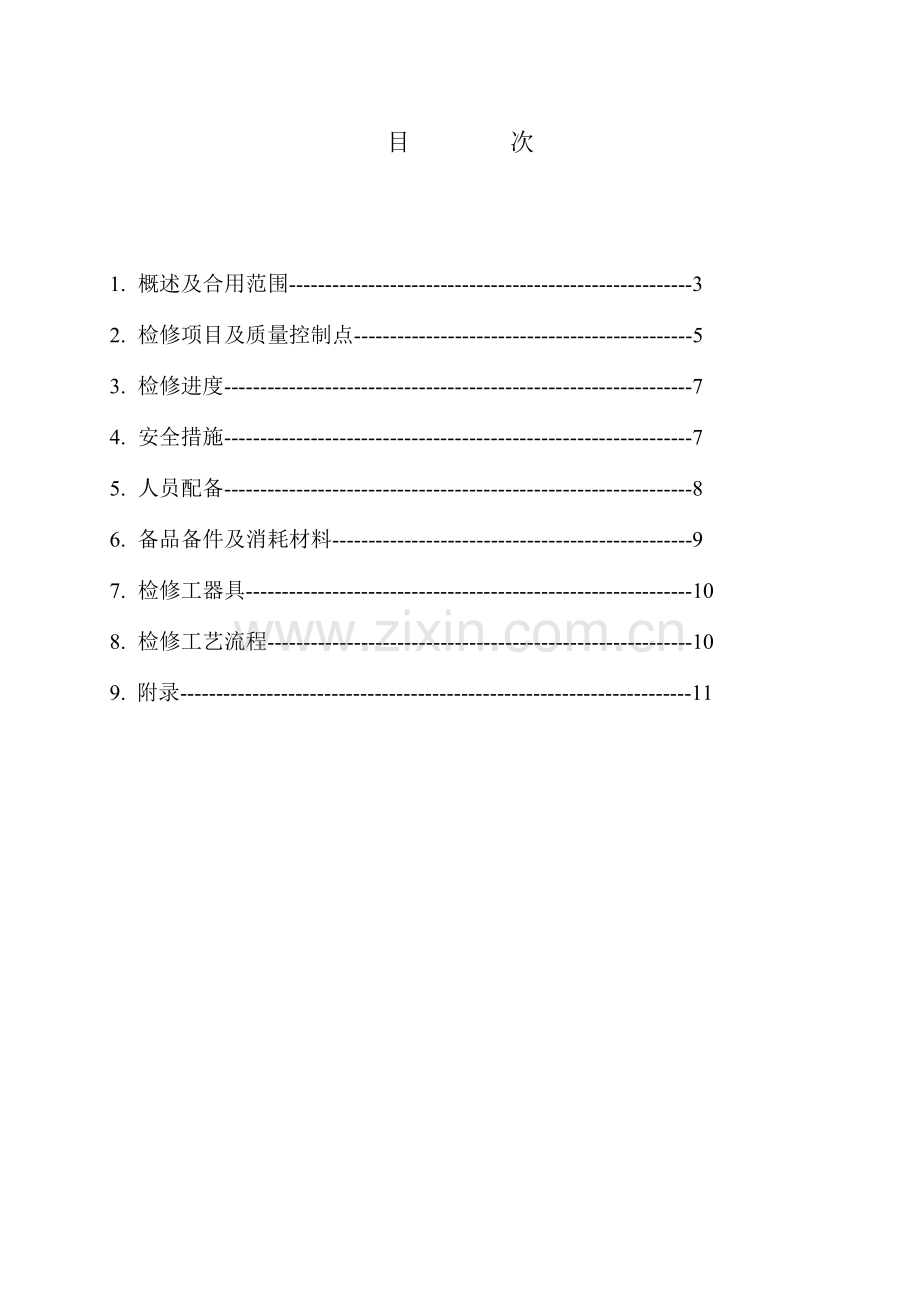

目 次

1. 概述及合用范围--------------------------------------------------------3
2. 检修项目及质量控制点-----------------------------------------------5
3. 检修进度-----------------------------------------------------------------7
4. 安全措施-----------------------------------------------------------------7
5. 人员配备-----------------------------------------------------------------8
6. 备品备件及消耗材料--------------------------------------------------9
7. 检修工器具--------------------------------------------------------------10
8. 检修工艺流程-----------------------------------------------------------10
9. 附录-----------------------------------------------------------------------11

1 概述及合用范围
1.1编制依据
1.1.1 哈汽厂提供的图纸及说明书
1.1.2 《阚山启动运营说明书》
1.1.3 《电业安全工作规程》
1.2合用范围
本作业指导书合用于江苏阚山发电有限公司主机润滑油冷油器的检修。
1.3设备概况
润滑油冷油器为2台，正常状态为一运一备。润滑油冷油器重要为防止润滑油温度过高，导致油膜建立不稳地和轴瓦产生的热量不能消除。目前冷油器采用的冷却水为闭式循环水。
1.3.1 冷油器工作原理和结构
板式换热器是由数十块(或更多)平板式换热片叠在一起压紧构成。板片是优质不锈钢板或钛板，厚0.6～0.8mm，用大型液压机在其表面上压出特殊设计的波纹。在板片的一侧表面上紧贴着用有机材料(丁晴橡胶、氟橡胶等)制造的垫片，以保持板片间的密封性。这些板片的两侧用刚性的端盖及用多个(6～12个)螺栓压紧，成为一个整体(与板框式压滤机相似)。每两件板片之间的空隙与垫片共同构成流体的通道，物料由上而下或由下而上连续流动。每块板片的两侧分别流过冷的和热的流体，通过板片进行热互换

1.4设备基本参数
半片形状：人字波纹型
设计压力：0.6-2.5MPa
设计温度：-40℃~100℃
半片厚度：0.5-1.15mm
冷却面积：345.33m3
型号：J107-MGS-10/5

2 检修项目及质量控制点
2.1检修项目
2.1.1 冷油器解体清洗，更换密封垫片。
2.2修前设备状况
2.2.1设备出现的故障

（1）、2023年9月20日
2B冷油器存在泄漏点有三处

2.3质量控制点

W、H点
质量验收内容
质量验收签证表
W-1
冷油器清洗干净，无异物
20MAA50AA001-ZK-01
H-1
冷油器组装后无泄漏，水压实验1.25MPa5分钟无泄漏
20MAA50AA001-ZK-02

3 检修进度
计划开工时间
计划峻工时间
计划用时（天）
2023.04.10
2023.05.10
30

4 安全措施
4.1 严格执行《电业安全工作规程》。
4.2冷油器油水管道隔离完毕，放净存油、水。
4.3 检修场地地面应铺塑胶板，并用围栏与运营区域隔离。
4.4办理工作票，确认安全措施执行完善，组织人员宣读，签字方可开工。
4.5戴好安全帽，并尽也许地避免交叉作业，并设有围栏及其他防护装置，并有人监护。
4.6工作负责人应清点工具，检查确认后方可回装。
4.7 脚手架搭设人员要挂安全带，按规程进行搭设，脚手板要两端固定，经检查验收合格后挂牌使用，任何人不得擅自拆除，如要拆除，须通过工地专职安全员批准，由专业人员进行拆除。使用者使用必需验收、签字。
4.8应有防火措施，使用过的废油、废棉纱头等必须集中倒入废油桶、废物桶中，并且废油桶、废物桶应加盖。油类或使用过的废油污溅到地面后要及时清理干净，不得污染环境
4.9 厂区动火应按规定开动火证，有专人监护，动火后及时检查和清理现场，保证无火灾隐患。

5 人员配备
工种
主检修工
检修工
起重工
行车工

人数
1
3

6 备品备件及消耗材料
6.1 备品备件
序号
名称
规格/型号
数量
备注
1
密封垫片

10只
氟橡胶
2

3

4

5

6.2 消耗材料
序号
名称
规格
数量
备注
1
白布

5米

2
煤油

10kg

3
面粉

3kg

4

7. 检修工器具
7.1 检修工器具
序号
名称
型号
数量
备注
1
活络扳手
24“
2

2
活络扳手
10“
1

3
梅花扳手
M30-32
2

4
活络扳手
12“
1

5
螺丝刀
10“
1
一字
6
铜棒
Φ30*250
2

7
手锤
2.5磅
1

8
手电筒

1

9
卷尺
3m
1

10
记号笔

1

11

12

13

7.2 检修专用工器具
序号
名称
型号
数量
备注
1
液压扳手
500-2023N
1

2

3

8 检修工艺流程
8.1解体前的准备工作
8.1.1放去冷油器内剩水和油。
8.2解体
8.2.1 拆去拉紧螺栓
8.2.2将冷油器板片放平
8.2.3逐片用用柠檬酸溶液清洗板面无结垢、干净。
8.2.4用压缩空气吹干冷油器板片油侧
8.3装复
8.3.1按解体环节逆序装复冷油器
8.4 水压实验
8.4.1检漏方法是冷油器将油侧充满油，进油管出口用堵扳封上，在出口管法兰处接试压泵，打压，检查板片的密封垫是否有油渗漏出。

9 附录
9.1检修记录卡
9.2质量验收签证表
9.3检修竣工报告单

主机冷油器
检修记录卡
版次：1
页数：1
编号：20MAV11AA031-JL-01

工序号
设备/部件名称
设计/质量标准
修前值
修后值
1
冷油器清洗
干净，无异物

2
水压实验
工作压力1.25倍

3

4

备注：

测量人 记录人 工作负责人 日期 制造商

主机冷油器
质量验收签证表
版次：1
页数：1
签证表号：20MAV11AA031-ZK-01

见证点 W-1

本见证点技术数据见检修记录卡: 20MAV11AA031-JL-01

检修方签证:

一级质检
二级质检
三级质检
验收评价

姓名

日期

业主方签证:

一级质检
二级质检
三级质检
验收评价

姓名

日期

主机冷油器
质量验收签证表
版次：1
页数：1
签证表号：20MAV11AA031-ZK-01

停工待检点 H-1

本见证点技术数据见检修记录卡: 20MAV11AA031-JL-01

检修方签证:

一级质检
二级质检
三级质检
验收评价

姓名

日期

业主方签证:

一级质检
二级质检
三级质检
验收评价

姓名

日期

主机冷油器
检修竣工报告单
版次：1
页数：1
检修编号：

计划检修工期：自 年 月 日至 年 月 日止，共 天
实际检修工期：自 年 月 日至 年 月 日止，共 天

工作负责人： 检修人员：

检修工作内容

异动情况

让步接受情况

遗留问题及
采用措施

修后总体评价
