二标段工程项目分部分项检验批划分表.doc

大连老虎滩湾环境治理改造项目护岸工程（二标段）

一、 制定质量目的计划：
制定各项质量目的计划及实现目的的方案和预控管理措施并贯彻到目的负责人。
1、 根据大连老虎滩环境治疗改造项目护岸工程招标文献、施工协议、监理协议工程本工程质量满足业主、设计和水运工程规范标准规定，质量目的为“合格”。
基槽开挖质量控制措施：
1、根据工程实际情况，选择合理的施工工艺，拟定合适的施工参数，如分段长度、分层厚度、单组进尺距离等。
2、保证挖泥船的疏浚仪器设备如DGPS、电子图显示系统、无线电定位仪、疏浚过程监视系统、抓斗深度指示仪、纵横倾指示仪、吃水装载指示仪、产量计、流量计、浓度计和压力表等性能完好，并保证均处在良好的技术状态。
3、施工过程中，定期对船载DGPS进行三参数检查，比对校核其精度，以保证挖槽平面尺度不出偏差，保证挖槽平面位置的对的性和精确性。
4、对投入的检查、测量和实验设备仪器均按《水运工程测量规范》(JTJ203-2023)的规定选用，使用前必须率定，并定期进行检查、校核，以满足精度规定。
5、挖槽尺度控制措施
（1）施工期间定期对挖泥船定位用的仪器进行校核，其必须符合精度规定。
（2）挖泥船作业时，经常用定位仪器校正船位，以保证实际的开挖位置在设计开挖范围之内。用斗桥电子图形显示装置控制开挖位置。
（3）挖槽边坡根据设计规定，计算放坡宽度，分层按阶梯形断面开挖，使挖槽自然坍塌接近设计边坡。先挖边坡顶层泥土，然后逐层下挖，保证边坡坡度达成设计规定。

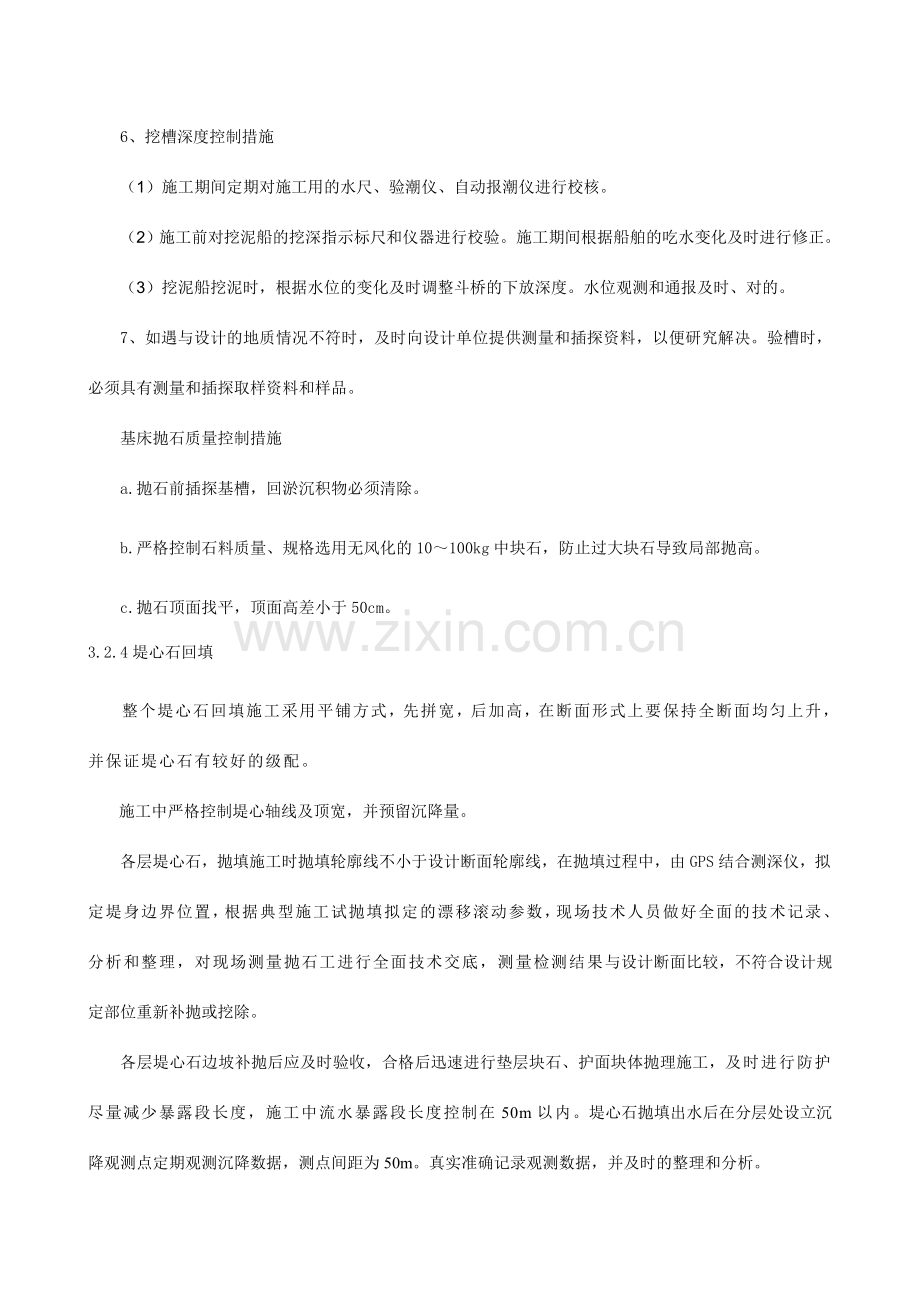

6、挖槽深度控制措施
（1）施工期间定期对施工用的水尺、验潮仪、自动报潮仪进行校核。
（2）施工前对挖泥船的挖深指示标尺和仪器进行校验。施工期间根据船舶的吃水变化及时进行修正。
（3）挖泥船挖泥时，根据水位的变化及时调整斗桥的下放深度。水位观测和通报及时、对的。
7、如遇与设计的地质情况不符时，及时向设计单位提供测量和插探资料，以便研究解决。验槽时，必须具有测量和插探取样资料和样品。
基床抛石质量控制措施
a.抛石前插探基槽，回淤沉积物必须清除。
b.严格控制石料质量、规格选用无风化的10～100kg中块石，防止过大块石导致局部抛高。
c.抛石顶面找平，顶面高差小于50cm。
3.2.4堤心石回填
整个堤心石回填施工采用平铺方式，先拼宽，后加高，在断面形式上要保持全断面均匀上升，并保证堤心石有较好的级配。
施工中严格控制堤心轴线及顶宽，并预留沉降量。
各层堤心石，抛填施工时抛填轮廓线不小于设计断面轮廓线，在抛填过程中，由GPS结合测深仪，拟定堤身边界位置，根据典型施工试抛填拟定的漂移滚动参数，现场技术人员做好全面的技术记录、分析和整理，对现场测量抛石工进行全面技术交底，测量检测结果与设计断面比较，不符合设计规定部位重新补抛或挖除。
各层堤心石边坡补抛后应及时验收，合格后迅速进行垫层块石、护面块体抛理施工，及时进行防护尽量减少暴露段长度，施工中流水暴露段长度控制在50m以内。堤心石抛填出水后在分层处设立沉降观测点定期观测沉降数据，测点间距为50m。真实准确记录观测数据，并及时的整理和分析。
2、

二、 编制进度计划
并制定实现计划的方案和预控措施并贯彻到目的负责人。
三、 编制安全管理计划
根据项目的总目的任务、各专业工程分解目的和内容，制定安全的总体目的并分解，制定实现安全目的的方案和措施并贯彻到目的负责人。
四、 编制项目部内部动复员计划：
五、 附表
1、工程项目(分部分项检查批)划分表
2、工程材料种类及检查批次划分划表
3、重要材料和现场检查的组批原则和实验内容

大连老虎滩环境治理改造项目护岸工程项目（分部分项检查批）划分表
单位工程名称
分部工程名称
分项工程名称
检查批
检查批数量
专项及功能验收
二标段（东护岸）
基础
基槽开挖
每200米/批
3

基础换填
每100米/批
3

基床抛石
每100米/批
10

基床夯实
每100米/批
15

基床整平
每100米/批
10

二标段（东护岸）
堤身
沉箱预制

圆筒预制

挡块预制

沉箱安装
每2个/批
5

沉箱填石
每5个/批
2

圆筒安装
每4个/批
9

圆筒填石
每4个/批
9

挡块安装
每6个/批
10

二标段（东护岸）
上部结构
沉箱顶碎石垫层
每10段/批
6

沉箱顶混凝土垫层
每10段/批
6

现浇混凝土胸墙
每1段/批
116

变形缝
每2段/批
29

混凝土挡墙底碎石垫层
每10段/批
7

混凝土挡墙底混凝土垫层
每10段/批
7

现浇混凝土挡墙
每1段/批
71

二标段（东护岸）
斜坡堤及护面
堤心石抛填
每50米/批
2

200~300kg护底块石抛填
每50米/批
2

300~400kg护底块石抛填
每50米/批
2

400~500kg护底块石抛填
每50米/批
2

100~200kg压脚棱体抛填
每50米/批
2

10~100kg护面块石
每50米/批
2

50~100kg护面块石
每50米/批
2

“8"字块预制
每40m3/批
4

“8"字块安装
每500m2/批
4

二标段（东护岸）
后方回填与面层
抛石棱体
每100米/批
6

二片石倒滤层
每100米/批
6

混合倒滤层
每100米/批
6

二片石垫层
每100米/批
6

碎石垫层
每100米/批
6

混凝土垫层
每100米/批
6

二标段（东护岸）
附属设施
踏步

单位工程名称
分部工程名称
分项工程名称
检查批
检查批数量
专项及功能验收
二标段（西护岸）
基础
基槽开挖
每200米/批
4

基础换填
每100米/批
4

基床抛石
每100米/批
4

基床夯实
每100米/批
4

基床整平
每100米/批
4

二标段（西护岸）
堤身
沉箱预制

沉箱安装
每2个/批
10

沉箱填石
每2个/批
10

挡块预制

挡块安装
每6个/批
4

二标段（西护岸）
上部结构
沉箱顶碎石垫层
每10段/批
8

沉箱顶混凝土垫层
每10段/批
8

现浇混凝土胸墙
每1段/批
158

变形缝
每2段/批
39

混凝土挡墙底碎石垫层
每10段/批
10

混凝土挡墙底混凝土垫层
每10段/批
10

现浇混凝土挡墙
每1段/批
97

堤心石抛填
每100米/批
4

300~400kg护底块石抛填
每100米/批
4

二标段（西护岸）
斜坡堤及护面
600~800kg护底块石抛填
每100米/批
4

10~100kg护面块石
每100米/批
4

400~500kg护面块石
每100米/批
4

500~800kg护面块石
每100米/批
4

15T扭王子字块预制
每1天/批
143

25T扭王子字块预制
每1天/批
41

35T扭王子字块预制
每1天/批
50

15T扭王子字块安装
每1000m2/批
8

25T扭王子字块安装
每1000m2/批
3

35T扭王子字块安装
每1000m2/批
3

二标段（西护岸）
后方回填与面层
抛石棱体
每100米/批
6

二片石倒滤层
每100米/批
6

混合倒滤层
每100米/批
6

二片石垫层
每100米/批
6

碎石垫层
每100米/批
6

混凝土垫层
每100米/批
6

二标段（西护岸）
附属设施
踏步

总监理工程师： （签字）
