数字压力表标准装置计量标准技术报告.doc

计量标准技术报告

计量标准名称：
计量标准负责人：
建标单位名称（公章）：
填写日期 ：

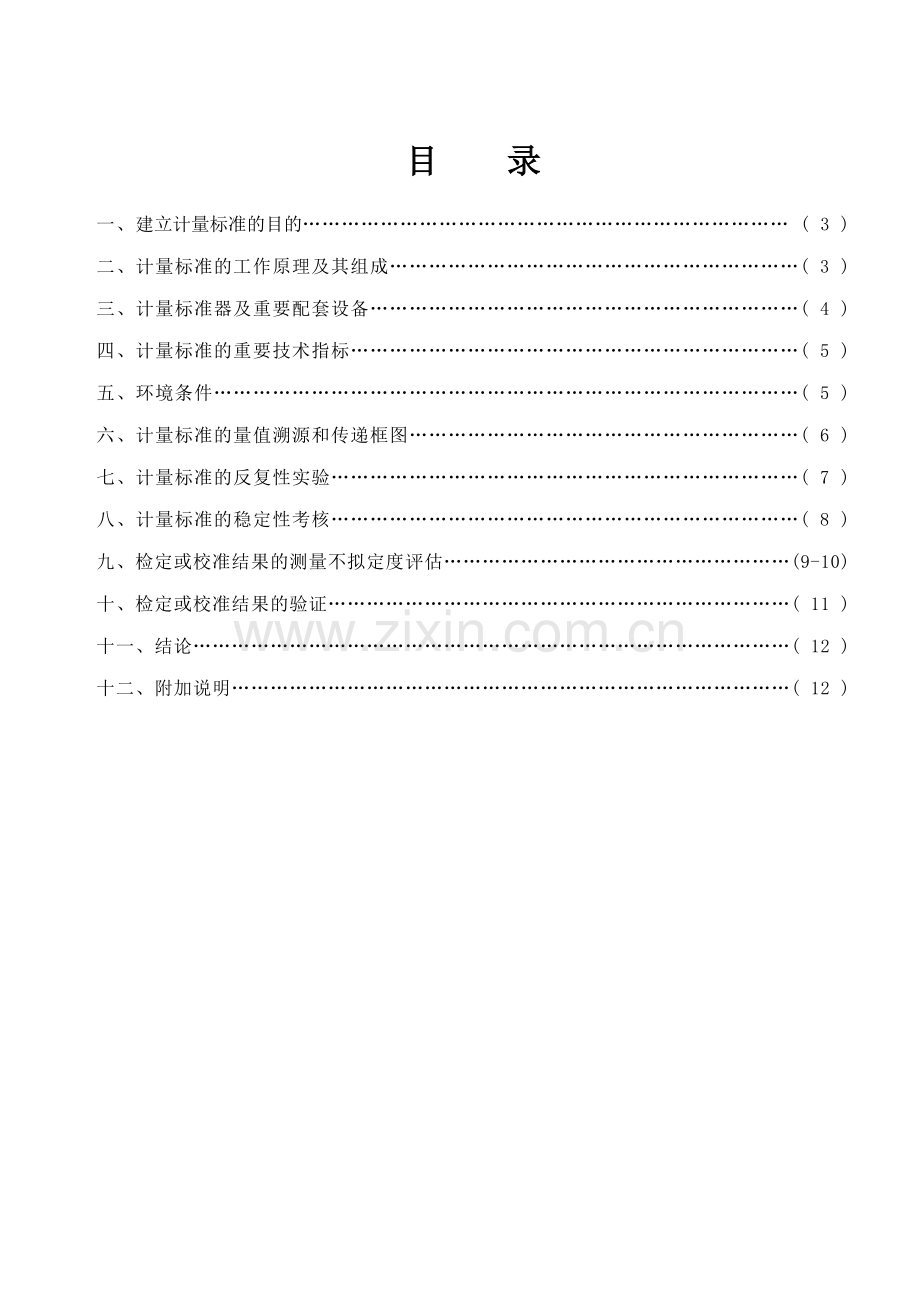

目 录
一、建立计量标准的目的………………………………………………………………… ( 3 )
二、计量标准的工作原理及其组成………………………………………………………( 3 )
三、计量标准器及重要配套设备…………………………………………………………( 4 )
四、计量标准的重要技术指标……………………………………………………………( 5 )
五、环境条件………………………………………………………………………………( 5 )
六、计量标准的量值溯源和传递框图……………………………………………………( 6 )
七、计量标准的反复性实验………………………………………………………………( 7 )
八、计量标准的稳定性考核………………………………………………………………( 8 )
九、检定或校准结果的测量不拟定度评估………………………………………………(9-10)
十、检定或校准结果的验证………………………………………………………………( 11 )
十一、结论…………………………………………………………………………………( 12 )
十二、附加说明……………………………………………………………………………( 12 )

一、建立计量标准的目的

按照JJG52-12023弹性元件式一般压力表、压力真空表及真空表检定规程对我县膜盒压力表，真空表（-0.1～0），真空压力表（-0.1～6）一般压力表进行检定，检定压力表量程为（-0.1～6）MPa。保证压力量值传递的准确可靠。

二、计量标准的工作原理及其组成
ZT501手动气压源是由手动加压泵、换向阀、截止阀、卸荷阀、调压缸和压力输出等部分组成。通过被检压力表与标准压力表（压力模块）示值的对比，从而实现压力范围内的各种压力表的检测。工作原理如下图所示。
被检表
数字压
力表

压力输出出
压力输出出

截止阀
调压缸

卸荷阀

手动加压泵
换向阀

三、计量标准器及重要配套设备
计 量 标 准 器
名 称
型 号
测量范围
准确度等级
制造厂及
出厂编号
检定或
校准机构
检定周期或复校间隔
数字压力表
ZT550
（0～6）MPa
0.05级

数字压力表
ZT550
（-0.1～0）MPa
0.05级

手动气压源
ZT501
（-0.095～6）MPa

主 要 配 套 设 备

温湿度计
WSB-1
-20℃～60℃
30%RH～80% RH

四、计量标准的重要技术指标
数字压力表标准装置
测量范围 ：（-0.1～6）MPa
精度等级 ：0.05级

序号
型号
出厂编号
生产厂家
测量范围
准确度等级
检定日期
证书编号
1
Z550

深圳中图
（0～6）MPa
0.05
年月日星期一
LY2023
0340
2
ZT550

深圳中图
（-0～4）MPa
0.05
2023年5月11日
LY2023
0341
3

（

五、环境条件
序号
项 目
要 求
实 际 情 况
结 论
1
温 度
（20±5）℃

（20±5）℃
合格
2
湿 度
不大于85% RH

（35～55）%RH
合格
3

4

5

6

六、计量标准的量值溯源和传递框图
上
一
级
计
量
器
具

自动化仪表综合校验台
测量范围（0~25）MPa
准确度等级0.05级
溯源单位：

比较法

数字压力表标准装置
测量范围（-0.1~6）MPa
准确度等级0.05级

比较法

本
级
计
量
器具
下
一
级
计
量
器
具

压力真空表
（-0.1~0）MPa
（0~6）MPa
1.6级、2.5级

乙炔表
（0~4）MPa
（0~0.25）MPa
1.6级、2.5级

一般压力表
（0~6）MPa
1.6级、2.5级

氧气表
（0~2.5）MPa
（0~4）MPa
1.6级、2.5级

七、计量标准的反复性实验

在规定的测量环境条件下，用数字压力计（测量范围0～6MPa，准确度等级0.05）作标准器，对测量范围为0～2.5MPa、准确度等级为1.6的一只普通压力表的上限2.5MPa点进行10次独立测量，测得数据如下：
序 号
1
2
3
4
5
Xi /MPa
2.502
2.508
2.500
2.512
2.498
序 号
6
7
8
9
10
Xi /MPa
2.504
2.510
2.502
2.500
2.504
平均值 = 2.504MPa
V2和= 1.92×10-4 (Vi = )
S ==0.0046MPa

由此可知，本压力压力表的反复性为0.0046MPa，服从T型分布，灵敏系数c2=1
则：检定反复性标准不拟定度分量u2=c2×s/2.5=0.184%
自由度v2=10-1=9

八、计量标准的稳定性考核
计量标准的稳定性考核
在规定的测量环境条件下，用数字压力计（测量范围0～6MPa，准确度等级0.05）作标准器，对测量范围为0～2.5MPa、准确度等级为1.6的一只普通压力表的上限2.5MPa点分别进行10次测量，通过4个周期测量，数据记录及测量装置的稳定性计算如下：
2023年3月13日：
序 号
1
2
3
4
5
均值=
2.504
Xi /MPa
2.502
2.508
2.500
2.512
2.498
序 号
6
7
8
9
10
Xi /MPa
2.504
2.510
2.502
2.500
2.504
2023年4月8日：
序 号
1
2
3
4
5
均值=
2.501
Xi /MPa
2.504
2.510
2.496
2.502
2.498
序 号
6
7
8
9
10
Xi /MPa
2.488
2.504
2.506
2.500
2.502
2023年5月15日：
序 号
1
2
3
4
5
均值=
2.505
Xi /MPa
2.504
2.512
2.496
2.508
2.506
序 号
6
7
8
9
10
Xi /MPa
2.496
2.504
2.510
2.510
2.504
2023年6月13日：
序 号
1
2
3
4
5
均值=
2.502
Xi /MPa
2.506
2.502
2.496
2.504
2.506
序 号
6
7
8
9
10
Xi /MPa
2.496
2.504
2.502
2.502
2.502

稳定性：max－min = 0.004 MPa
其相对值为：urel = 0.004/2.5=0.16%
小于扩展不拟定度U（k=2），结论为合格。

九、检定或校准结果的测量不拟定度评估
压力表达值误差的测量结果不拟定度评估
一、概述
1、测量依据：JJG52-2023《弹簧元件式一般压力表、 压力真空表、 真空表检定规程》
2、环境条件：温度：（20±5）℃； 湿度： ≤75％
3、测量标准：数字压力表：0.05级，测量范围：(0～6)MPa；
4、被测对象：1.6级，测量范围为（0~2.5）MPa的弹簧管式一般压力表。
二、数学模型
y = pi–po
式中：y－被检压力表达值误差； pi －被检压力表达值； p0－数字压力表达值；
三、标准不拟定度评估
1、标准不拟定度A类评估
现选取压力表 1.6级，测量范围为（0~2.5）MPa的弹簧管式一般压力表，对1.5 MPa示值点在在符合条件下，等精度反复测量10次，结果为：
测量次数
1
2
3
4
5
6
7
8
9
10
Xi (MPa)
1.50
1.50
1.50
1.52
1.52
1.50
1.50
1.50
1.52
1.52

算术平均值为：

单次实验标准偏差为：

由于在实际测量时是取二次测量读数的平均值，所以：
A类不拟定度分量u(x) 1 == sr (x)/＝ 0.10/＝ 0.07 MPa
2、标准不拟定度B类评估
⑴、被检压力表估读误差引起的不拟定度分量u (x)2
在实际测量时1.6级，测量范围为（0~2.5）MPa的弹簧管式一般压力表，最小分度值为1MPa，压力表的示值是按分度值的1/5估读，其估读误差为：△max ＝1×1/5 ＝0.2 MPa，按正态分布，则k =2.58。
u(x)2 ＝△max /k = 0.2/2.58 = 0.08 MPa，
⑵、数字压力表的准确度引起的不拟定度分量u (x)3
0.2级， (0～25)MPa数字压力表达值的最大允许误差为：△max ＝±(0.2% × 25) ＝ ±0.05 MPa，按正态分布，则k =2.58。
u(x)3 ＝ △max /k = 0.05/2.58 = 0.019 MPa
⑶、环境温度引起的不拟定度分量u (x)4
温度系数kj =0.0004/℃，满量程p = 25 MPa，按均匀分布，k =，则：
u(x)4 ＝ (0.0004/℃×2℃×25 MPa)/ = 0.029MPa
四、合成标准不拟定度为：
uc = = = 0. 11MPa
五、扩展不拟定度评估
取k=2，则压力表的扩展不拟定度为：
U = k·uc =2×0. 11 = 0.22 MPa
六、测量不拟定度报告
根据JJG52-2023《弹簧元件式一般压力表、 压力真空表、 真空表检定规程》规定，弹簧管式一般压力表达值误差的测量结果不拟定度报告为：
X = ( ± U) = (15.1 ± 0.22 ) MPa，k =2

十、检定或校准结果的验证

现选取公司编号为2.5级，测量范围为（0~2.5）MPa的弹簧管式一般压力表，对1.5MPa示值点，用本标准和陕汽汉德标准宝鸡计量所标准进行检测，分别独立测量9次并求出平均值，检测结果如下：
单位：MPa

本装置
汉德检
宝鸡计量所
差值
检定结果
15.1
15.2
15.1
0.1
扩展不拟定度
0.22
0.30
0.26
0.08

由此得： |y1 – y2| = |15.1 –15.2| = 0.1 MPa
= =0.45 MPa
则有： |y1 – y2| ＜
由此验证：测量不拟定度评估合理。

十一、结论

该计量标准装置的标准器、配套设备、测量不拟定度、稳定性及反复性测量均符合JJF1033—2023《计量标准考核规范》和 JJG52-2023《弹簧管式一般压力表、 压力真空表、 真空表》规定，可以开展弹簧管式一般压力表、压力真空表、真空表的检定工作。

十二、附加说明

参考资料：
JJF1033—2023《计量标准考核规范》
JJF1059—1999《测量不拟定度评估与表达》
JJG52-2023《弹簧元件式一般压力表、 压力真空表、 真空表检定规程》
