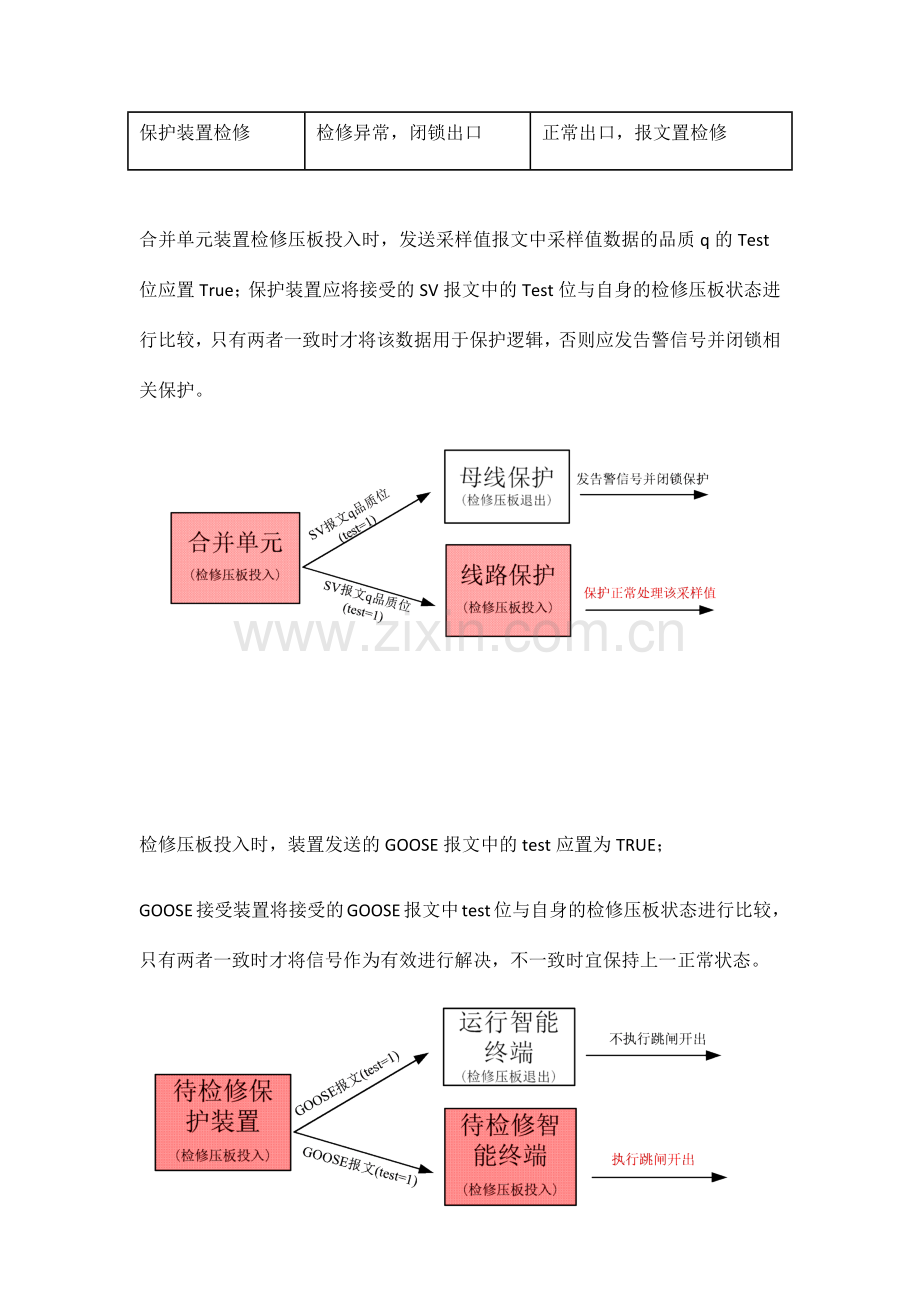

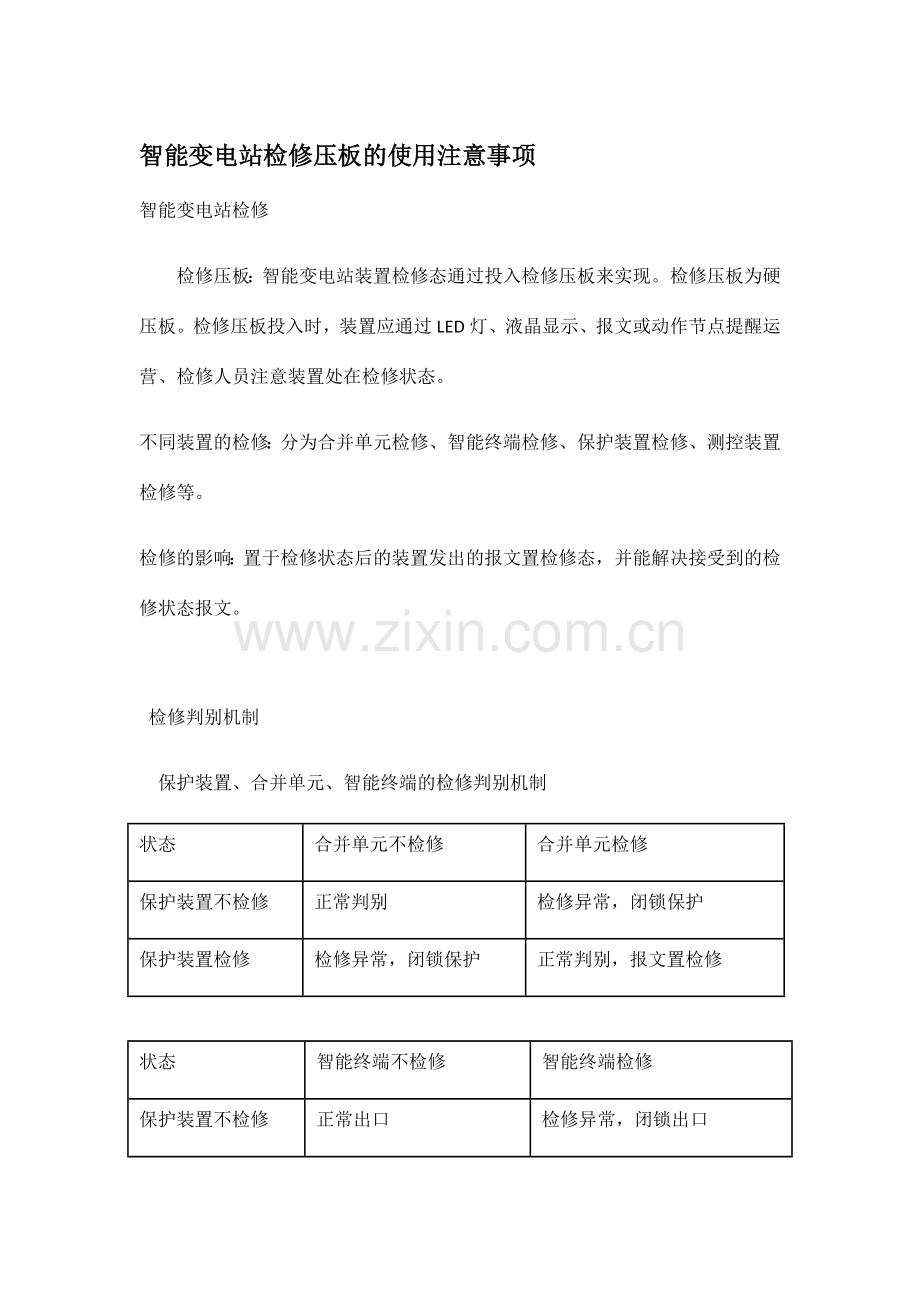

智能变电站检修压板的使用注意事项智能变电站检修 检修压板：智能变电站装置检修态通过投入检修压板来实现。检修压板为硬压板。检修压板投入时，装置应通过LED灯、液晶显示、报文或动作节点提醒运营、检修人员注意装置处在检修状态。 不同装置的检修：分为合并单元检修、智能终端检修、保护装置检修、测控装置检修等。 检修的影响：置于检修状态后的装置发出的报文置检修态，并能解决接受到的检修状态报文。 检修判别机制 保护装置、合并单元、智能终端的检修判别机制 状态 合并单元不检修 合并单元检修 保护装置不检修 正常判别 检修异常，闭锁保护保护装置检修检修异常，闭锁保护 正常判别，报文置检修状态 智能终端不检修 智能终端检修 保护装置不检修 正常出口检修异常，闭锁出口保护装置检修检修异常，闭锁出口正常出口，报文置检修合并单元装置检修压板投入时，发送采样值报文中采样值数据的品质q的Test位应置True；保护装置应将接受的SV报文中的Test位与自身的检修压板状态进行比较，只有两者一致时才将该数据用于保护逻辑，否则应发告警信号并闭锁相关保护。检修压板投入时，装置发送的GOOSE报文中的test应置为TRUE； GOOSE接受装置将接受的GOOSE报文中test位与自身的检修压板状态进行比较，只有两者一致时才将信号作为有效进行解决，不一致时宜保持上一正常状态。 母线合并单元误投检修的影响 对本合并单元的影响 发送的报文为检修态，只解决检修态报文 对间隔合并单元的影响 级联后的电压值为检修态 对线路保护装置的影响 线路保护按PT断线解决，闭锁纵联和距离保护，开放复压闭锁 对母差保护的影响 母差保护按PT断线解决，开放两段母线电压复压闭锁 对主变保护的影响 主变保护按本侧PT断线解决 间隔合并单元误投检修的影响 对本合并单元的影响 发送的报文为检修态，只解决检修态报文 对母线合并单元的影响 将收到的正常母线电压置检修位 对线路保护装置的影响 闭锁线路保护所有保护功能 对母差保护的影响 闭锁母差差动保护 思考：此时能否退出母差装置该间隔SV接受软压板？ 跨间隔保护装置，一次设备停运后后，才可退出相应SV接受软压板 间隔智能终端误投检修的影响 对本智能终端的影响 发送的报文为检修态，只解决检修态报文 对间隔合并单元的影响 保持PT切换状态 对线路保护装置的影响 线路保护装置收到的位置信息保持为检修前状态，线路保护逻辑正常动作，但不能跳开断路器 对母差保护的影响 母差保护装置收到的位置信息保持为检修前状态，保护逻辑正常动作，但不能跳开该间隔断路器线路保护误投检修的影响 对线路保护影响 不能接受到正常的采样报文，闭锁所有的保护，发送的报文置检修态 对智能终端的影响 智能终端不能解决线路保护的GOOSE报文，仍可解决母差保护装置的报文 对母差保护的影响 不能解决线路保护的GOOSE报文 母差保护误投检修的影响 对母差保护的影响 不能接受到正常的采样报文，闭锁所有的保护，发送的报文置检修 对线路保护影响 不能解决母差保护的GOOSE报文 对智能终端的影响 智能终端不能解决母差保护的GOOSE报文，仍可解决线路保护装置的报文 不断电母线合并单元检修安措 母线合并单元检修，该套相应所有保护相称于失压运营，根据情况选择是否投退该套和电压相关保护 不断电间隔智能终端检修安措 退出该智能终端所有出口硬压板 退出该套线路保护所有GOOSE出口软压板、母差保护所有GOOSE出口软压板 退出该套线路保护所有保护功能软压板、母差保护所有保护功能软压板 投入该套母线保护、线路保护检修硬压板 投入智能终端检修压板，对该智能终端进行检修实验实验结束后，依次倒序恢复不断电间隔合并单元检修安措 退出该套母线保护所有GOOSE发送软压板、功能软压板 退出该套线路保护所有GOOSE发送软压板、功能软压板 投入该套母线保护、线路保护 检修硬压板 投入间隔合并单元检修硬压板 ，对该合并单元进行实验。 实验结束后，依次倒序恢复 不断电线路保护检修安措 退出线路保护所有GOOSE跳闸出口软压板、GOOSE接受软压板 退出线路保护所有功能软压板 退出线路保护SV接受软压板 退出母差保护该间隔 GOOSE接受软压板 投线路保护装置检修硬压板，对该装置进行检修实验 实验结束后，依次倒序恢复 不断电母差保护检修安措 退出母差保护所有GOOSE跳闸出口软压板、GOOSE接受软压板 退出母差保护所有功能软压板 退出母差保护所有SV接受软压板 退出线路保护、主变保护来自母差的 GOOSE开入软压板 投母差保护装置检修硬压板，对该装置进行检修实验 实验结束后，依次倒序恢复 间隔合并单元检修，一次陪停安措 退出该套母线保护此MU的SV接受软压板，该间隔GOOSE开入软压板 投入间隔合并单元检修硬压板 ，对该合并单元进行实验。
