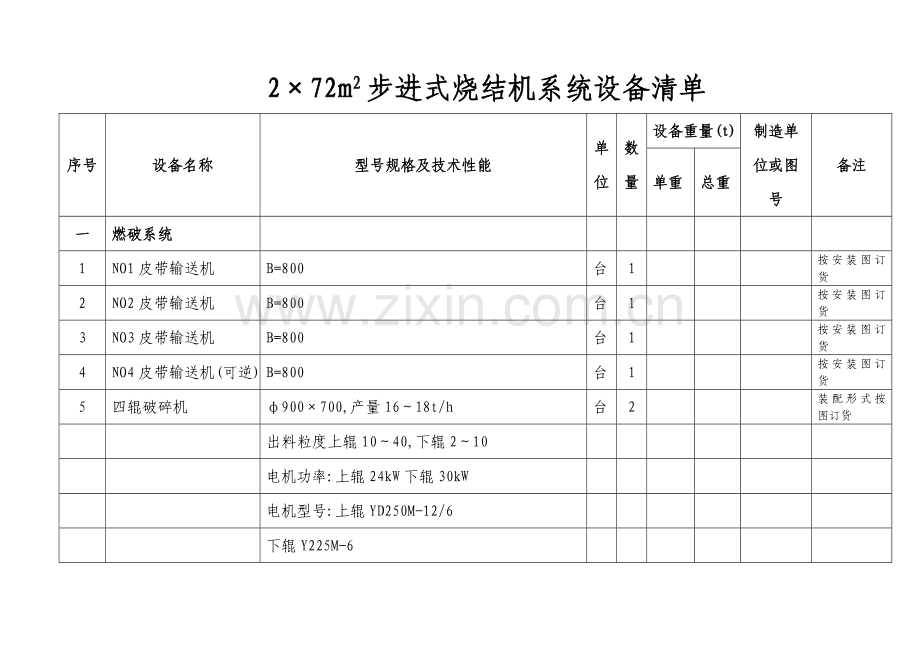

2×72m2步进式烧结机系统设备清单
序号
设备名称
型号规格及技术性能
单位
数量
设备重量(t)
制造单位或图号
备注
单重
总重
一
燃破系统

1
NO1皮带输送机
B=800
台
1

按安装图订货
2
NO2皮带输送机
B=800
台
1

按安装图订货
3
NO3皮带输送机
B=800
台
1

按安装图订货
4
NO4皮带输送机(可逆)
B=800
台
1

按安装图订货
5
四辊破碎机
φ900×700,产量16～18t/h
台
2

装配形式按图订货

出料粒度上辊10～40,下辊2～10

电机功率:上辊24kW下辊30kW

电机型号:上辊YD250M-12/6

下辊Y225M-6

6
电动葫芦
CD15-9D
台
1

Q=5t,H=9.0m起重电机功率7.5kW

运行电机功率0.8kW

7
永磁除铁器
RCY-PⅡ60
台
2

8
仓壁振动器
LZF-15,功率1.5kW
台
4

二
配料系统

1
仓壁振动器
LZF-15,功率1.5kW
台
28

2
调速配料螺旋秤
BT-250×1200/1500
台
3

按安装图订货

配料量5-25m3/h

计量螺旋电机Y100L1-4-2.2kW

调速螺旋电机Y112M-4-4kW

3
双轴消化器
BT-360×2200
台
3

按安装图订货

生产量40m3/h, 电机功率5.5×2kW

4
电子皮带称
BT-1000,电机功率2.2kW
台
11

按安装图订货

配料量20～120m3/h

5
电动葫芦
MD110-18D
台
1

Q=10t,H=18.0m 起重电机功率13kW

运行电机功率0.8×2kW

6
NO5皮带输送机
B=1000
台
1

按安装图订货
7
NO6皮带输送机
B=1000
台
1

按安装图订货
三
混料系统

1
NO7皮带输送机
B=1000
台
1

按安装图订货
2
圆筒混合机
φ3500×16000
台
1

莱煤机制

处理量400t/h，电机功率450kW

筒体倾角1.3°筒体转速8r/min

混料时间4.18min

3
NO8皮带输送机
B=1000
台
1

按安装图订货
4
圆筒混合机
φ3500×16000
台
1

莱煤机制

处理量400t/h，电机功率450kW

筒体倾角1.3°筒体转速8r/min

混料时间4.18min

5
NO9皮带输送机
B=1000
台
1

按安装图订货

四
主厂房

1
72m2步进式烧结机
有效烧结面积72m2
台
2

莱煤机制

有效冷却面积84m2

产量95t/h

1)
台车
3000×2000×700mm
件
78

2)
液压翻车机
轨距1800
件
3

油泵电机功率
22kW

电动润滑泵
RZB8/6B-23

工作压力30MPa,功率0.37kW

3)
回车道装置
回车小车轨距2000mm
件
2

卷扬电机
YVF225M-6,30kW

4)
迁车机
轨距1540mm
件
2

行走电机
YZR160M1-6,5.5kW

行走制动器
YWZ-200/25

5)
液压推车机
推力985KN
件
2

油缸
最大行程2500mm,工作行程2020mm

泵站电机功率
2×45kW

6)
铺料装置

件
2

宽皮带给料机
B=3400，运输量200t/h

电机功率
7.5kW，变频调速

七辊布料器
辊径φ128

电机功率
11kW，变频调速

7)
风箱装置

件
2

8)
集中润滑系统

件
2

电动润滑泵
RZB8/12-23

工作压力30MPa,功率0.37kW×10

2
单辊破碎机
φ1800×3240mm,出料粒度≤120mm
台
2

莱煤机制

产量450t/h

电动机
Y315S-8，90kW

3
水封拉链机
B=240,L=73.5m
台
2

莱煤机制

电动机
Y160L-4,功率15KW

4
点火保温炉
点火炉点火面积6m2
台
2

莱煤机制

保温炉保温面积3m2

点火温度1100℃,煤气用量:6500Nm3/h

5
仓壁振动器
LZF-15,功率1.5kW
台
8

6
点火炉助燃风机
9-26NO5A
台
4

Q=4293～6349m3/h，6035～5381Pa

电机型号Y160M2-2电机功率15kW

7
电动葫芦
CD110-18D
台
2

Q=10t,H=18.0m 起重电机功率13kW

运行电机功率0.8×2kW

8
电动单梁桥式起重机
LD-A,LK=18.5m,H=12m,Q=16t
台
2

运行功率0.8kW×2

电动葫芦CD1型

五
整粒系统

1
NO10皮带输送机
B=1200
台
1

按安装图订货
2
冷矿振动筛
XBSFJ150×500-ⅠC
台
1

配防尘罩及出料漏斗

处理能力350t/h电机型号Y132M2-6

最大入料粒度≤120mm

功率2×5.5Kw,筛分效率90％

分级粒度10-20mm，＞20mm

3
冷矿振动筛
XBSFJ185×520-ⅠA
台
1

配防尘罩及出料漏斗

处理能力450t/h电机型号Y160M-6

最大入料粒度≤120mm

功率2×7.5Kw,筛分效率90％

分级粒度5-10mm，＜5mm

5
NO11皮带输送机
B=800
台
1

按安装图订货
6
NO12皮带输送机
B=800
台
1

按安装图订货
7
电动三通分料器
DSF80E45 N=0.75kW
台
1

8
电动扇形闸门
DSZ-60B45
台
3

电动推杆型号
DG100040M-A N=1.5kW

9
NO13皮带输送机
B=650
台
1

按安装图订货
10
NO14皮带输送机
B=650
台
1

按安装图订货
11
NO15皮带输送机
B=650
台
1

按安装图订货
12
NO16皮带输送机
B=1000
台
1

按安装图订货
六
抽风除尘系统

1
扩大多管除尘器
除尘风量450000m3/h
台
2

莱煤机制
配双层卸灰阀

入口浓度3g/Nm3

出口浓度≤150mg/Nm3

阻力≤1200Pa

温度≤200℃

2
扩大多管除尘器
除尘风量600000m3/h
台
2

莱煤机制
配双层卸灰阀

入口浓度3g/Nm3

出口浓度≤150mg/Nm3

阻力≤1200Pa

温度≤250℃

七
主抽风机房

1
烧结风机
SJ7500-1450
台
2

配稀油站、高位油箱、扩压管、

处理风量7500m3/min

电动执行器、高压电机等

全压1450mmH2O

电机功率由风机厂确定

进出口压力按当地气压由风机厂选取

介质：烧结烟气

进口温度:150℃

2
电动单梁桥式起重机
LD-A,LK=10.5m,H=12m,Q=16t
台
2

运行功率2.2kW×2

电动葫芦CD1型

3
冷却风机
SJ10000
台
2

配稀油站、高位油箱、扩压管、

流量10000m3/min

电动执行器、高压电机等

压力9000Pa

介质：烧结烟气

进口温度:250℃

进出口压力按当地气压由风机厂选取

电机功率由风机厂确定
八
环境除尘系统

1
配料室除尘系统

1)
回转扁布袋除尘器
BF-ANX950
台
1

处理风量57000-85500m3/h

过滤风速1-1.5m/s 除尘效率≥99%

反吹风机
9-26-5A

风量6762m3/h 全压5180Pa

电机功率18.5Kw

2)
除尘风机
G4-73NO12D
台
1

风量62500m3 压力4000Pa

电机
Y315S-4 110kW

2
成品筛除尘系统

1)
回转扁布袋除尘器
BF-ANX950
台
1

处理风量57000-85500m3/h

过滤风速1-1.5m/s 除尘效率≥99%

反吹风机
9-26-5A

风量6762m3/h 全压5180Pa

电机功率18.5Kw

2)
除尘风机
G4-73NO12D
台
1

风量62500m3 压力4000Pa

电机
Y315S-4 110kW

3
单辊破除尘系统

1)
回转扁布袋除尘器
BF-ANX950
台
2

处理风量57000-85500m3/h

过滤风速1-1.5m/s 除尘效率≥99%

反吹风机
9-26-5A

风量6762m3/h 全压5180Pa

电机功率18.5Kw

2)
除尘风机
G4-73NO17D
台
1

风量130000m3 压力4200Pa

电机
Y355M3-4 200kW

九
水泵房系统

1
净环水泵
SLS100-200A
台
3

Q=65-94-121m3/h,H=47.5-44-37m,N=18.5

2
上塔水泵
SLS80-160
台
3

Q=35~50~65m3/h,H=35~32~28m,N=7.5

3
潜污泵
50WQ15-8-1.1
台
1

Q=15m3/h,H=8m,N=1.1KW

4
逆流式玻璃钢冷却塔
GBNL3-150
台
1

Q=150 m3/h，τ=28oC,T1=42oC,T2=32oC

风机
D2800，Q=106000 m3/h，N=4kw

5
全自动清洗管道过滤器
XF-200
台
1

6
环链手拉葫芦
HS型 Q=0.5T，H=3m
台
1

说明:
1 所有皮带输送机按安装图订货。
2 管道中阀门按图纸中明细订货。
3 环境除尘设备按图订货。
4 水泵站设备按图订货。
5 除尘风机旋向及所配电机型号按图要求订货。
