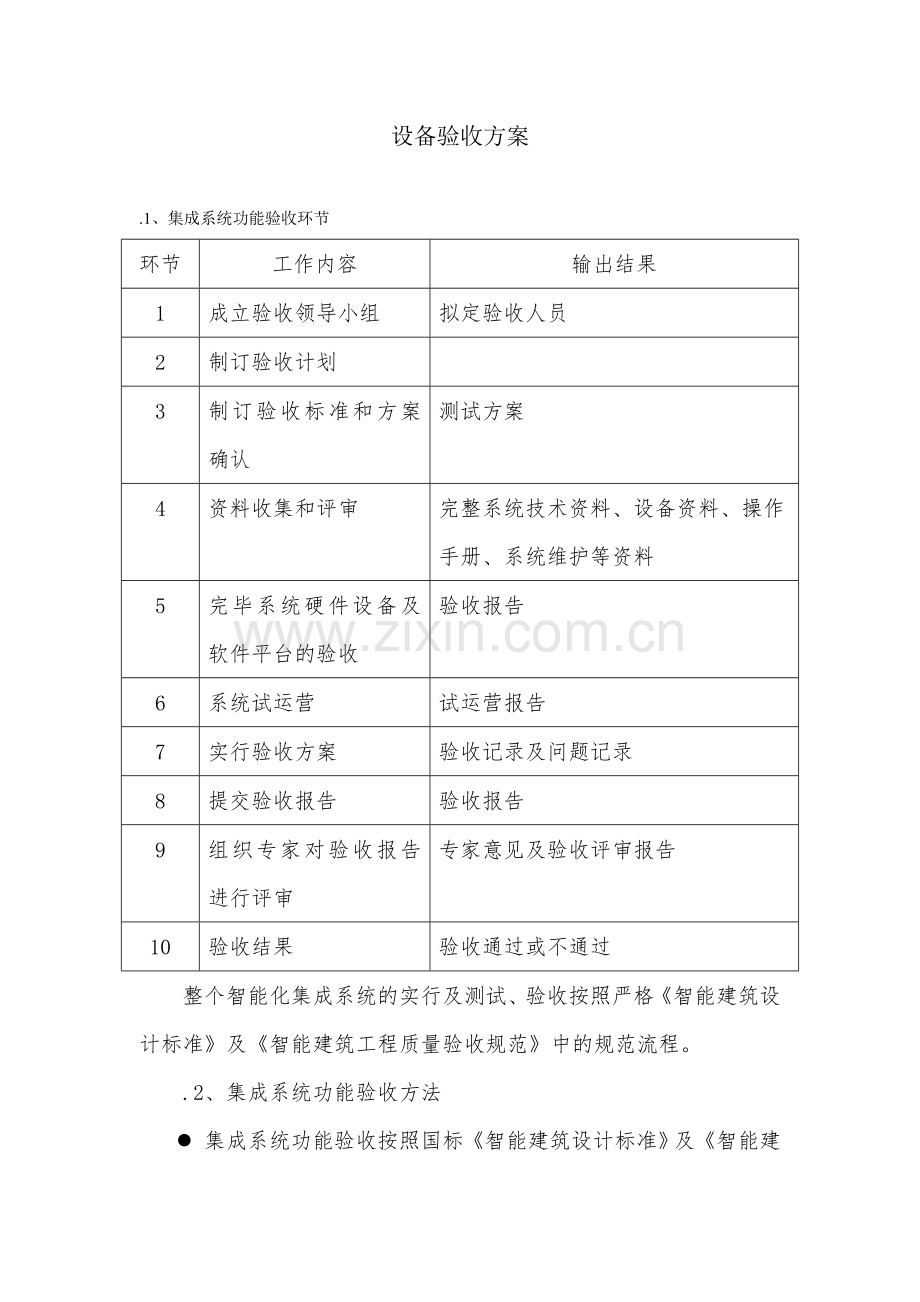

设备验收方案

.1、集成系统功能验收环节
环节
工作内容
输出结果
1
成立验收领导小组
拟定验收人员
2
制订验收计划

3
制订验收标准和方案确认
测试方案
4
资料收集和评审
完整系统技术资料、设备资料、操作手册、系统维护等资料
5
完毕系统硬件设备及软件平台的验收
验收报告
6
系统试运营
试运营报告
7
实行验收方案
验收记录及问题记录
8
提交验收报告
验收报告
9
组织专家对验收报告进行评审
专家意见及验收评审报告
10
验收结果
验收通过或不通过
整个智能化集成系统的实行及测试、验收按照严格《智能建筑设计标准》及《智能建筑工程质量验收规范》中的规范流程。
.2、集成系统功能验收方法

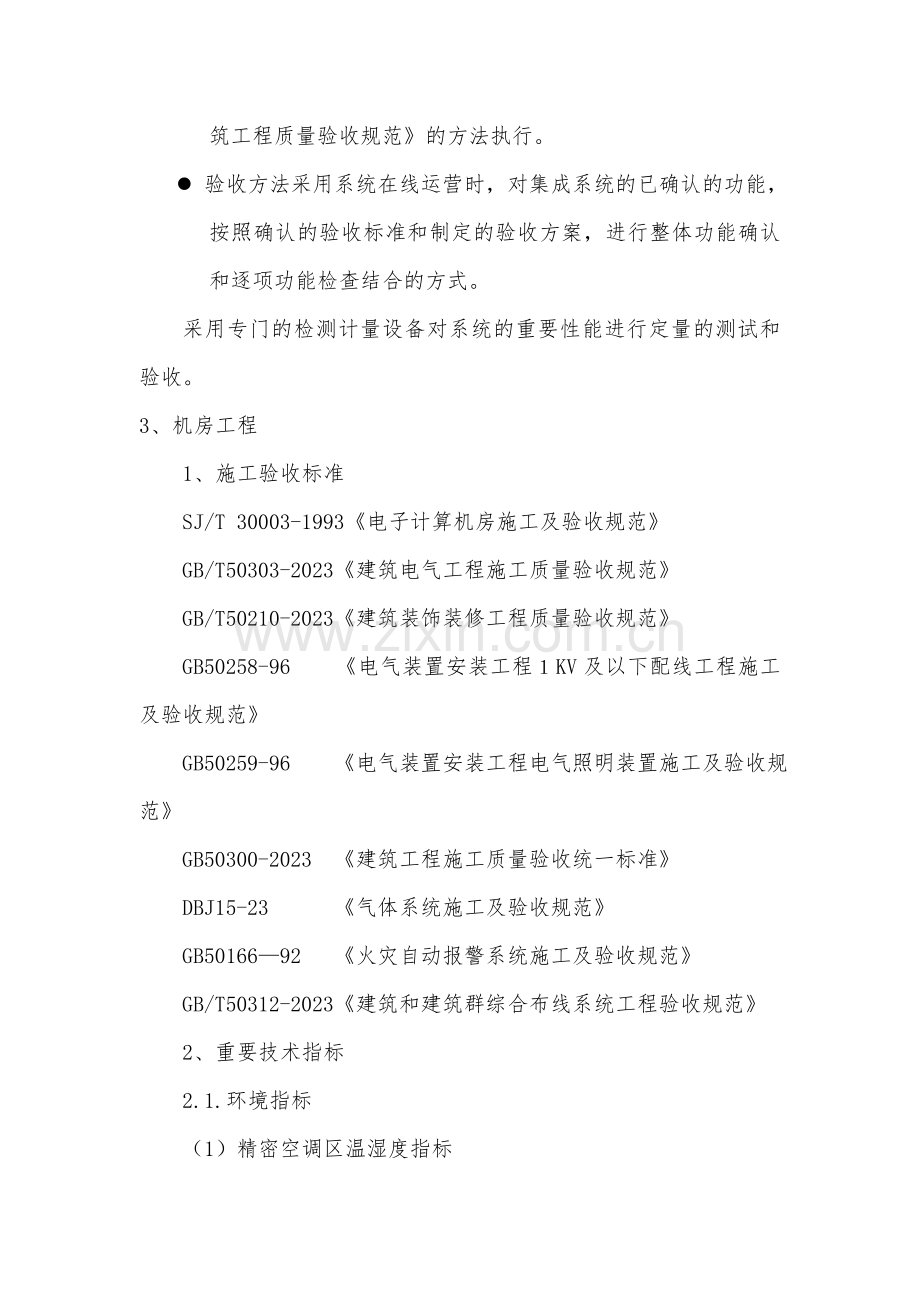

l 集成系统功能验收按照国标《智能建筑设计标准》及《智能建筑工程质量验收规范》的方法执行。
l 验收方法采用系统在线运营时，对集成系统的已确认的功能，按照确认的验收标准和制定的验收方案，进行整体功能确认和逐项功能检查结合的方式。
采用专门的检测计量设备对系统的重要性能进行定量的测试和验收。
3、机房工程
1、施工验收标准
SJ/T 30003-1993《电子计算机房施工及验收规范》
GB/T50303-2023《建筑电气工程施工质量验收规范》
GB/T50210-2023《建筑装饰装修工程质量验收规范》
GB50258-96 《电气装置安装工程１KV及以下配线工程施工及验收规范》
GB50259-96 《电气装置安装工程电气照明装置施工及验收规范》
GB50300-2023 《建筑工程施工质量验收统一标准》
DBJ15-23 《气体系统施工及验收规范》
GB50166—92 《火灾自动报警系统施工及验收规范》
GB/T50312-2023《建筑和建筑群综合布线系统工程验收规范》
2、重要技术指标
2.1.环境指标
（1）精密空调区温湿度指标
开机 停机
温度： 夏季 23±2℃ 5-35℃
（2）舒适性空调区温湿度指标
空调开机 空调停机
温度： 18-28℃ （ 全年） 5-35℃
相对湿度： 40%- 70% 20%- 80%
温度变化率：<10℃/h 并不得结露
（3）精密空调区域洁净度指标
洁净度指标：每升空气中大于或等于0.5μm的尘粒数，少于18000粒。
2.2.照度
（1）工作照明照度：
重要工作区域≥ 300Lx （离地面0.8米处）
辅助功能区域≥ 200Lx （离地面0.8米处）
（2）重要功能区域应急照明照度：≥30Lx
2.3.重要电气指标
接地电阻≤1Ω
静电电压：≤1KV
零地电位差≤1V
三相负荷不平衡度≤20%
2.4.重要测试仪器
序号
设备名称
型 号
数量（台）
产地
重要用途
备注
1
数字式测光表
FX-1010B
1
广东
测量照度
照度仪
2
数字静电电压表
QF-2292
1
成都
测静电电压

3
声级计
SL-4001
1
深圳
测量噪音
噪声仪
4
接地电阻测试仪
ZC29B-2
1
重庆
测接地电阻

5
数字式风速仪
Testo405-V1
1
北京
测风速

6
绝缘电阻测试仪
ZC—8
1
北京
测绝缘电阻

7
网络测试仪
FLUKE-DSP4100
1
美国
测试综合布线铜缆

8
光纤测试仪
LUCENT938
1
美国
测试光缆

9
温、湿度仪
HT-3003
1
成都
测温、湿度

10
尘埃粒子计数器
Y09-6
1
苏州
测含尘浓度

4、装饰装修效果
4.1. 满足设计及国家规范的规定
4.2. 外部感观
⑴ 机房整体效果达成美观合用、色彩搭配协调；
⑵ 吊顶
装饰平整、排列合理有序。风口、灯具、消防探头等布置整齐、协调、合理；
⑶ 墙面彩钢板
按设计规定墙板尺寸准确，表面光滑，接缝顺直。面层无锤印，与基层粘接牢固。无松动，出墙厚度一致。
⑷ 玻璃隔断
玻璃隔断安装平整、美观，接缝合理。
⑸ 抗静电地板
安装平整、美观，接缝合理。
⑹ 隐蔽工程
严格执行隐蔽工程验收程序，隐蔽工程在遮盖前办理隐检手续后方可进行后续施工。隐蔽工程检查符合国家相关规范的规定。
3.3.达成机房安全规定
⑴ 所有装饰材料满足机房防火性能的规定；
⑵ 机房装饰满足防火、防尘、保温、防腐、防静电、防水、防鼠的规定。
5、供配电系统测试方案
5.1.绝缘测试
在所有配电线路接入配电设备及用电设备前，应进行绝缘测试，并填写“绝缘测试记录”。
所有线路的绝缘测试均必须达成《电气装置安装工程电气设备交接实验标准》中的规定。
5.2.配电柜的调试
5.2.1 配电设备在安装前，应检查以下资料是否齐全
产品合格证、检查报告、3C认证
连接系统图
5.2.2 配电柜安装就位以后，在接线前进行通电试运营，现场对配电柜内所有开关元器件进行实验，确认无误后才干进行接线。
5.3.线路连接：按照设计图纸对所有线路进行连接，涉及配电柜端及插座、灯具、照明开关等。
5.4.专用接地线必须通过接地电阻测试合格后方可接入配电柜内。
6、防雷接地系统调试方案
采用接地电阻测试仪器进行接地测试，测试电阻必须达成1欧姆以下。
若不能满足此规定，则需要根据现场情况提出改善措施：
（1）增长接地极；
（2）采用长效降阻剂。
调试通过的标准：满足设计及规范规定。
防雷接地以通过本地防雷主管部门（气象部门）验收为准。
6、综合信息发布系统
1. 调试方案
1) 资源计划，针对安装的环境进行分析，请充足考虑好以下方面：
Ø 显示屏安装位置：根据不同的功能规定，信息发布显示屏安装位置一般在1.5-1.8米左右，一般采用壁挂或者悬挂方式。
Ø 控制器放置位置，一般建议放置在就近的弱电井的机柜中，这样便于管理，部分显示终端分布比较分散，也可以放置在天花板上，根据尺寸定制特定的机架或机柜。
Ø 控制管理电脑：假如有专门的负责人员，系统平台将可以安装在他个人的电脑上面，这样可以节省一套电脑设备。
Ø 电源管理：在设备选型过程中，我们充足考虑了电源自动管理的功能，控制器电源管理与显示器的电源管理。
Ø 线材选型：网络线一般采用5类线。
Ø 显示屏支架选型：一般在支架选型方面，一般规定显示屏厂家配套相应安装支架，或者根据现场环境定制。
2) 工程施工，施工过程中规定严格按照公司施工的标准与规范进行施工，这样此后可以大大减少维护成本。请参考《项目施工手册》。
3) 软件调试与操作培训：请参考《软件安装手册》、《系统操作手册》。
4) 建立工程档案，重要记录：IP地址、MAC地址、技术参数指标、运营记录、设备型号、安装日期等工程档案。
5) 制定后续维护运营计划：重要涉及人力资源安排，其中该员工职能重要涉及：节目更新、设备维护、软件维护
7、背景音乐及紧急广播系统
1. 调试方法
1.1 音源的调试
在扩展机上任意选择一个分区进行监听，选择调试音源-CD激光唱机，对CD激光唱机进行快进、选曲、暂停、编程播放等功能操作，观测其运营是否正常。
在扩展机上任意选择一个分区进行监听，选择调试音源-双卡座，对双卡座进行快进、选曲、暂停、编程播放等功能操作，观测其运营是否正常。
在扩展机上任意选择一个分区进行监听，选择调试音源-AM/FM调协器，对AM/FM调协器进行自动调频、频道存储、选台等功能操作，观测其运营是否正常。
1.2 呼喊站的调试
分别对一层服务台、音响室及消防控制室的呼喊站进行单区呼喊、编组呼喊和群区呼喊。并在相应分区进行监听，观测其结果是否正常。
在主机设立消防控制室呼喊站为最高优先级别，服务台和音响室呼喊站为次级优先级别，然后进行如下环节操作，观测其结果是否正常：
1) 先启用服务台呼喊站进行广播，然后启用消防控制室呼喊站进行广播，相同分区应当播放消防控制室呼喊站广播内容，消防控制室呼喊站广播完毕后，恢复服务台呼喊站广播。
2) 先启用音响室呼喊站进行广播，然后启用消防控制室呼喊站进行广播，相同分区应当播放消防控制室呼喊站广播内容，消防控制室呼喊站广播完毕后，恢复音响室呼喊站广播。
3) 先启用消防控制室呼喊站进行广播，然后启用音响室或一层服务台呼喊站进行广播，相同分区应当播放消防控制室呼喊站广播内容，消防控制室呼喊站广播完毕后，才播放音响室或一层服务台呼喊站广播。
4) 一层服务台和音响室呼喊站采用先进先出的模式。
1.3 背景音乐功能调试
通过主机设立，不同分区分别播放CD、双卡座或AM/FM调协器，在现场进行检测。
1.4 紧急广播功能调试
通过主机设立，对消防联动楼层进行相应的设立，设立方法如下：
1) 地下楼层发生火灾，应接通地下各层及首层。若首层与2层有大共享
2) 空间时应涉及2层。
3) 首层发生火灾，应先接通本层、2层及地下各层。
4) 2层及2层以上楼层发生火灾，应接通火灾层及其相邻的上、下层。
5) 消防提供相应楼层火灾报警干接点模拟信号，系统主机将自动启动预先录制的消防疏散广播，并在相应楼层以最大音量进行播放，其它楼层保持本来播放状态。
6) 同时，DC24电源箱对相应报警楼层输出DC24V控制信号。相应楼层的音量控制器继电器进行线路强切，无论音量控制器处在何种工作状态，扬声器都以最大音量进行广播。
1.5 线路故障自动检测功能
任意选择一个搂层接线箱，在接线箱将该分区主干音频线缆进行短时间短接，系统检测主机将立刻在LCD屏上显示故障线路编码和故障内容。
任意选择一个搂层接线箱，在接线箱将该分区主干音频线缆取下、断开，系统检测主机将立刻在LCD屏上显示故障线路编码和故障内容。
任意选择一个搂层接线箱，在接线箱将该分区主干音频线缆接地，系统检测主机将立刻在LCD屏上显示故障线路编码和故障内容。
任意选择一个搂层，将该分区任意一个扬声器音频线缆进行短时间短接，系统检测主机将立刻在LCD屏上显示故障线路编码和故障内容。
任意选择一个搂层，将该分区任意一个扬声器音频线缆取下、断开，系统检测主机将立刻在LCD屏上显示故障线路编码和故障内容。
任意选择一个搂层，将该分区任意一个扬声器音频线缆接地，系统检测主机将立刻在LCD屏上显示故障线路编码和故障内容。
2. 系统验收及验收标准
本系统验收重要参照中华人民共和国广电部颁发的CYJ125-86《厅堂扩声系统的声学特性指标》一级标准及其他相关标准进行验收。重要电声指标如下：
最大声压级： 95dB。
频率响应： 以125Hz—4,000kHz平均声压级为0dB，在此频带内允许±4dB（1/3倍频程测量），63 ～125Hz，4～ 8kHz允许+4～-12dB。
传声增益： 250Hz-4kHz的平均值≥-12dB。
声场不均匀度：中心频率为1kHz、4kHz（1/3倍频程带宽），大部分区域不均匀度 ≤10dB。
系统噪声： 扩声系统不产生明显可察觉噪声干扰（如交流噪声等）
并结合火灾自动报警系统验收规范对紧急广播系统的规定：火灾事故广播设备的检查，应按实际安装数量的10%～20%进行下列功能检查：
Ø 在消防控制室选层广播；
Ø 共用的扬声器强行切换实验；
Ø 备用扩音机控制功能实验。
上述控制功能应正常，语音应清楚。
