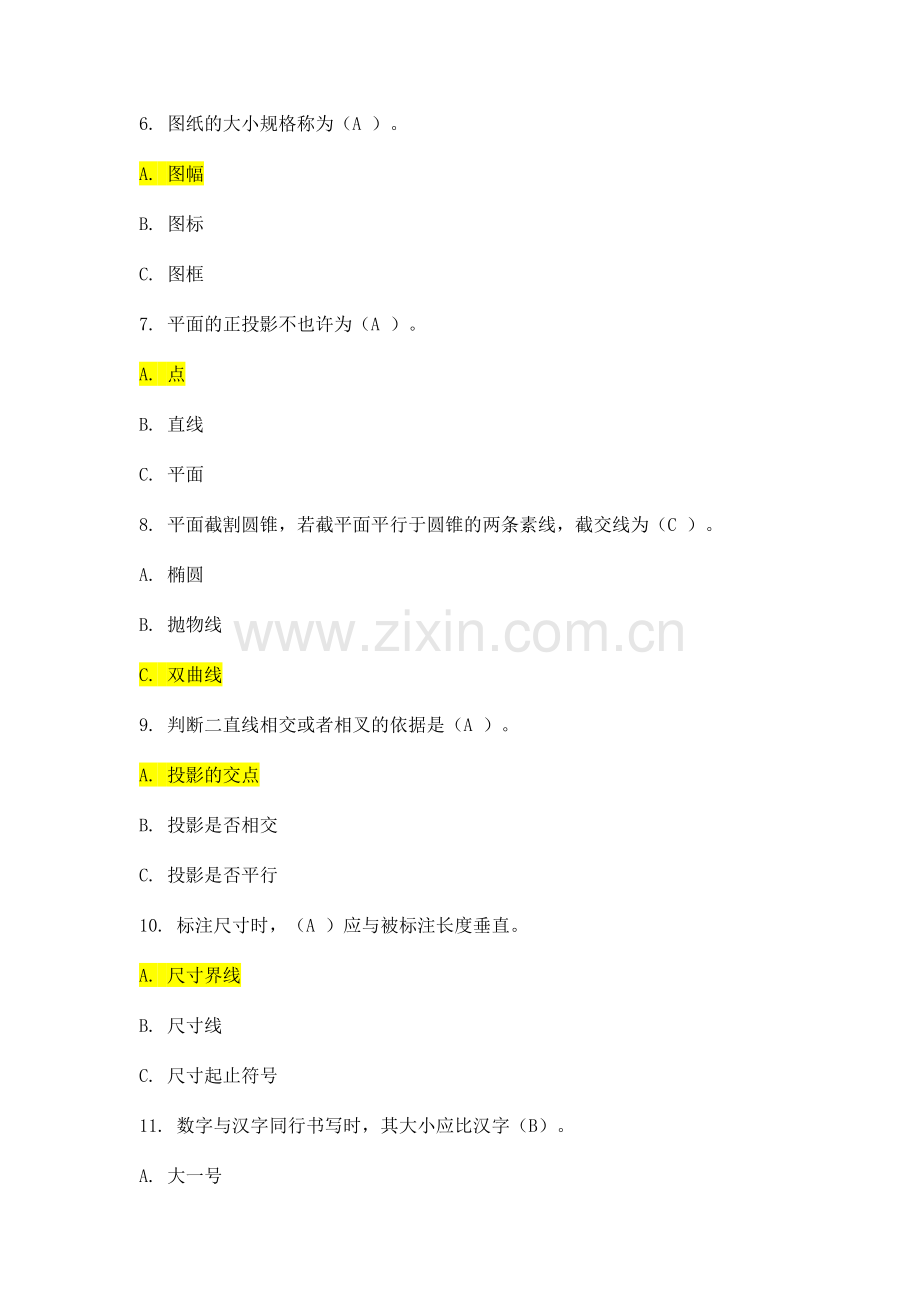

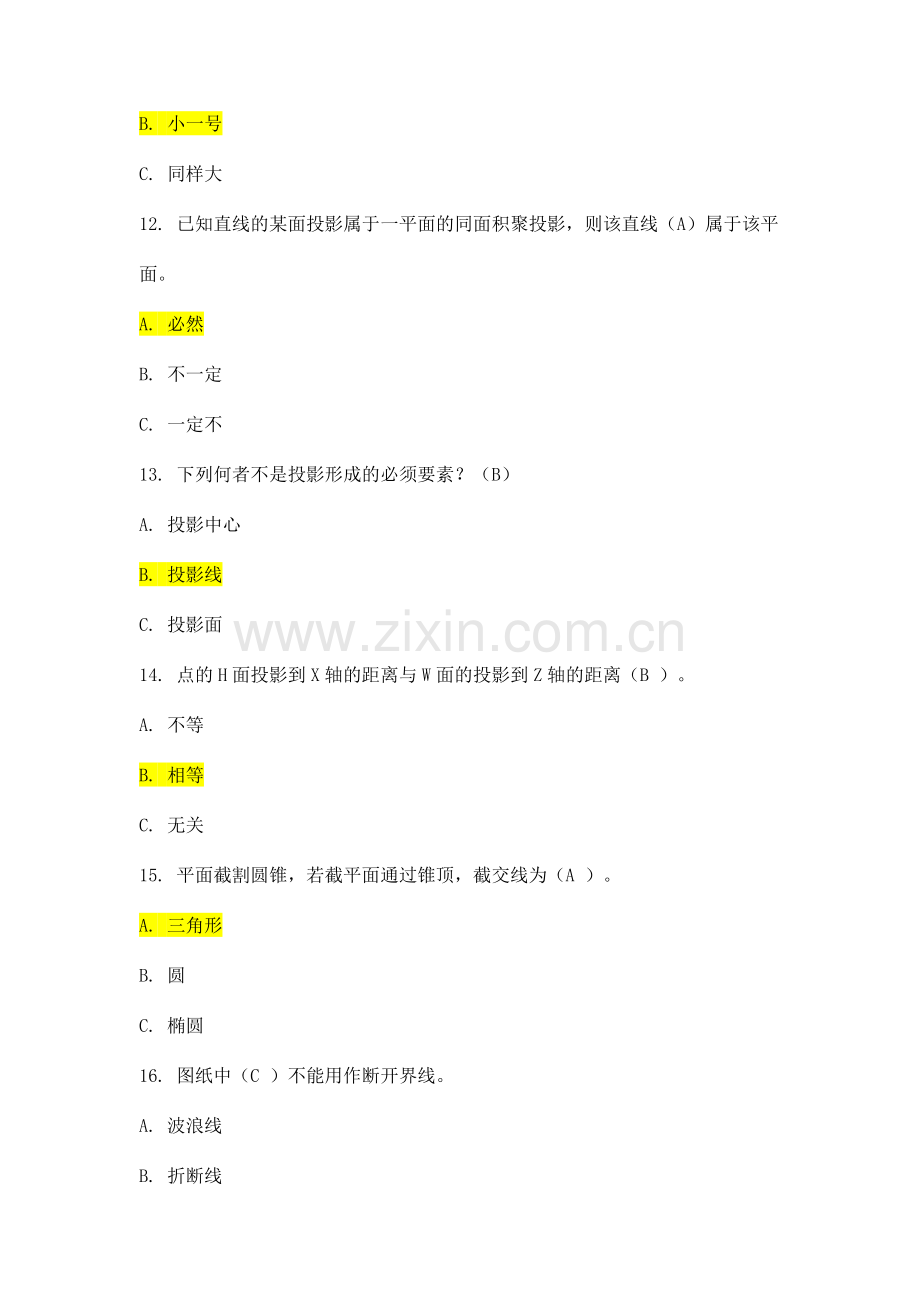

建筑制图与识图第3次作业一、单项选择题（本大题共40分，共 20 小题，每小题 2 分）1. 施工图中的标高数字以（C ）为单位。A. 毫米B. 厘米C. 米2. 平行于H面且倾斜于另两个投影面的直线叫做（A）。A. 水平线B. 正平线C. 侧平线3. 特殊位置直线不涉及（C）于投影面的直线。A. 平行B. 垂直C. 倾斜4. 点的Z坐标反映其到（A）面的距离。A. HB. VC. W5. 直线的正投影不也许为（C）。A. 点B. 直线C. 平面6. 图纸的大小规格称为（A ）。A. 图幅 B. 图标 C. 图框7. 平面的正投影不也许为（A ）。A. 点 B. 直线C. 平面8. 平面截割圆锥，若截平面平行于圆锥的两条素线，截交线为（C ）。A. 椭圆B. 抛物线C. 双曲线9. 判断二直线相交或者相叉的依据是（A ）。A. 投影的交点 B. 投影是否相交 C. 投影是否平行10. 标注尺寸时，（A ）应与被标注长度垂直。A. 尺寸界线B. 尺寸线C. 尺寸起止符号11. 数字与汉字同行书写时，其大小应比汉字（B）。A. 大一号B. 小一号C. 同样大12. 已知直线的某面投影属于一平面的同面积聚投影，则该直线（A）属于该平面。A. 必然B. 不一定C. 一定不13. 下列何者不是投影形成的必须要素？（B）A. 投影中心B. 投影线C. 投影面14. 点的H面投影到X轴的距离与W面的投影到Z轴的距离（B ）。A. 不等B. 相等C. 无关15. 平面截割圆锥，若截平面通过锥顶，截交线为（A ）。A. 三角形B. 圆C. 椭圆16. 图纸中（C ）不能用作断开界线。A. 波浪线B. 折断线C. 虚线17. 图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（B）。A. 6mmB. 10mmC. 15mm18. 已知两直线（ B），则此两直线必然不属于同一平面。A. 相交 B. 相叉C. 平行19. 已知直线的某面投影与一平面的同面迹线重合，则该直线（B）属于该平面。A. 必然B. 不一定C. 一定不20. 在三面正投影体系中，投影面平行线在（B ）个投影面上的投影平行于投影轴。A. 1 B. 2 C. 3二、判断题（本大题共20分，共 10 小题，每小题 2 分）1. 互相平行的图线间距不宜小于其中的粗线宽度。( )2. 直线的V面投影垂直于属于平面的正平线的V面投影，则直线与平面垂直。( )3. 互相平行的图线间距不宜小于中粗线宽度。( )4. 只要直线平行于属于平面的任一直线，该直线便与该平面平行。( )5. 若二直线的同面投影相交，则它们在空间也必然相交。( )6. 曲面立体均可由基本几何元素旋转获得。( )7. 点属于直线，则点的投影必然属于直线的同面投影。( )8. 空间二直线相交，则其同面投影也必然相交或者重合。( )9. 任意的一点和一条直线就可以表达一个平面。( )10. 直线的投影在任何情况下都是直线。( )三、填空题（本大题共10分，共 2 小题，每小题 5 分）1. 建筑制图采用的图线按宽度不同分为 _粗_ 、 _中_ 、 _细_ 三种。2. 棱柱体的上、下底面互相 _平行_ 且全等。四、名词解释题（本大题共10分，共 2 小题，每小题 5 分）1. 迹点2. 直角投影定理五、作图题（本大题共20分，共 2 小题，每小题 10 分）1. 已知AB/CD,CD=30mm，求CD的投影2. AM和AC分别属于ABC得正平线和水平线，试完毕ABC的V面投影。 答案：一、单项选择题（40分，共 20 题，每小题 2 分）1. C 2. A 3. C 4. A 5. C 6. A 7. A 8. C 9. A 10. A 11. B 12. A 13. B 14. B 15. A 16. C 17. B 18. B 19. B 20. B 二、判断题（20分，共 10 题，每小题 2 分）1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 三、填空题（10分，共 2 题，每小题 5 分）1. 参考答案：粗、中、细解题方案：评分标准：每空1分2. 参考答案：平行解题方案：评分标准：每空1分四、名词解释题（10分，共 2 题，每小题 5 分）1. 参考答案：直线与投影面的交点。解题方案：评分标准：判断对的的分2. 参考答案：若直角有一条边平行于某一投影面时，则该直角在该投影面上的投影仍然反映为直角。解题方案：评分标准：每空1分五、作图题（20分，共 2 题，每小题 10 分）1. 参考答案： 解题方案：评分标准：2. 参考答案：解题方案：评分标准：10 分， AM 、 AC 各 2 分，完毕三角形投影 6 分
