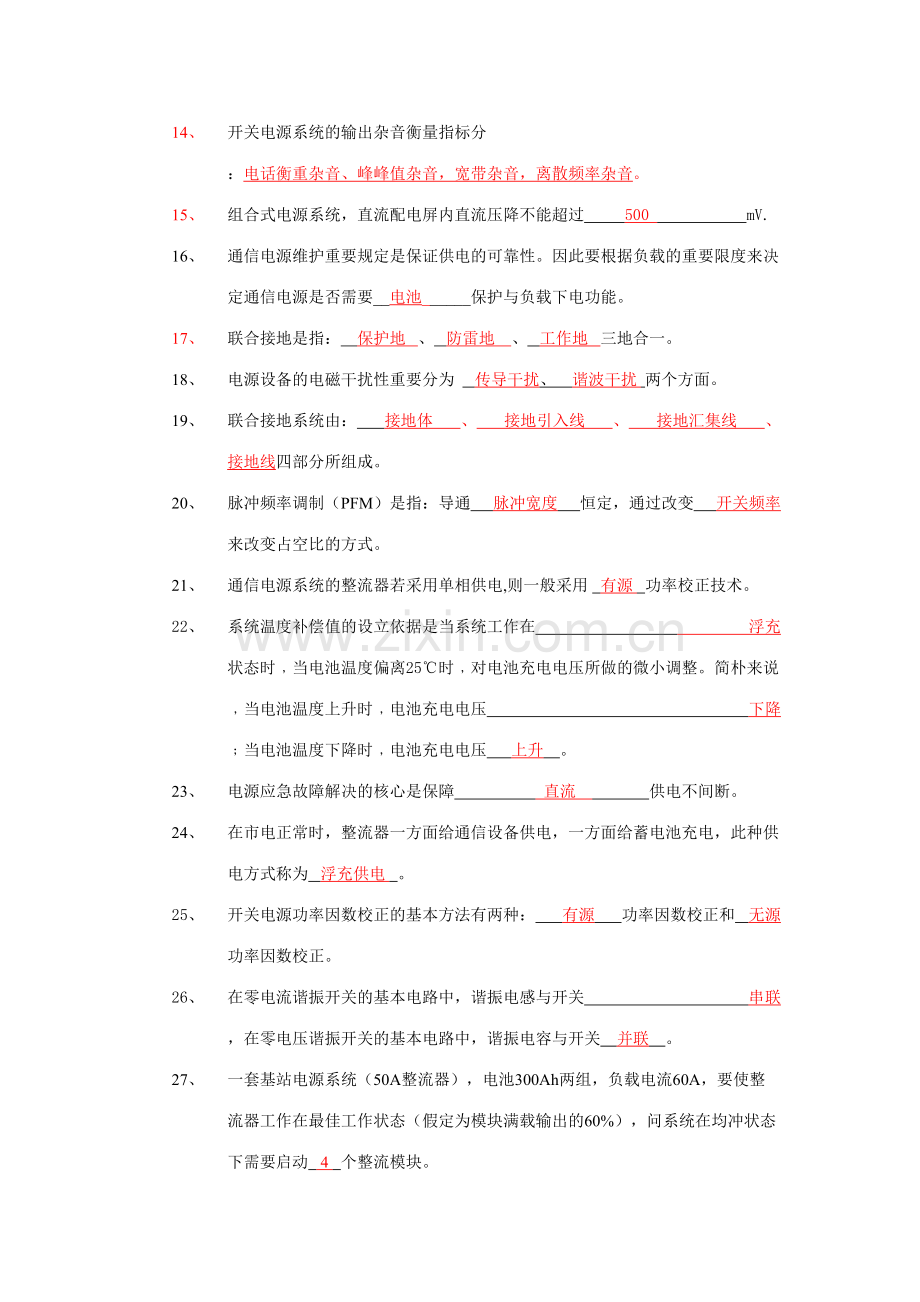

开关电源题库（中级）一、 填空题1、 通信用智能高频开关电源一般包含交流配电、直流配电_整流模块以及监控单元等四个组成部分。2、 高频开关电源的滤波电路一般由输入滤波、工频滤波、输出滤波以及防辐射干扰等四个基本电路组成。3、 高频开关电源具有 可靠 、 稳定 、 智能化 、 效率高 以及动态性能好等特点。4、 整流模块限流的目的是保护 整流器 和保护 蓄电池 。5、 通信电源检测直流负载电流常见的有分流器与霍尔器件两种方式。6、 维护规程中电源设备故障的基本定义是：1、电源设备无法供应通信设备所规定的标称电源，2、电源设备所供应的电源指标达不到通信设备的规定。7、 通信设备的直流供电系统中，蓄电池组和开关电源 并联 运营时起到 荷电备用 和 平滑滤波 的作用8、 通信电源系统中使用的防雷器件一般常见的是 压敏电阻 与_气体放电管_。9、 某通信电源配置4个50A整流模块分别输出电流为21A，22A，19A，18A。该电源的不均流度为_4%_。10、 通信局（站）的基础电源分为交流基础电源和 直流基础电源 两大类。11、 电源系统输入功率因数是 输入有功功率 与 输入视在功率 之比。12、 直流供电方式在有交流电源时， 整流器 、 蓄电池组 并联浮充工作。当交流电停电时，由 蓄电池组 、供电。当交流电恢复时，实行 恒压限流 供电方式。13、 电源系统的可靠性指标用不可用度表征，不可用度表达为：电源系统故障时间与电源系统故障时间与正常供电时间之和的比。14、 开关电源系统的输出杂音衡量指标分 ：电话衡重杂音、峰峰值杂音，宽带杂音，离散频率杂音。15、 组合式电源系统，直流配电屏内直流压降不能超过 500 mV.16、 通信电源维护重要规定是保证供电的可靠性。因此要根据负载的重要限度来决定通信电源是否需要_电池_保护与负载下电功能。17、 联合接地是指： 保护地 、 防雷地 、 工作地 三地合一。18、 电源设备的电磁干扰性重要分为 传导干扰、 谐波干扰 两个方面。19、 联合接地系统由： 接地体 、 接地引入线 、 接地汇集线 、 接地线四部分所组成。20、 脉冲频率调制（PFM）是指：导通 脉冲宽度 恒定，通过改变 开关频率 来改变占空比的方式。21、 通信电源系统的整流器若采用单相供电,则一般采用 有源 功率校正技术。22、 系统温度补偿值的设立依据是当系统工作在 浮充 状态时当电池温度偏离25时对电池充电电压所做的微小调整。简朴来说当电池温度上升时电池充电电压 下降 当电池温度下降时电池充电电压 上升 。23、 电源应急故障解决的核心是保障 直流 供电不间断。24、 在市电正常时，整流器一方面给通信设备供电，一方面给蓄电池充电，此种供电方式称为 浮充供电 。25、 开关电源功率因数校正的基本方法有两种： 有源 功率因数校正和 无源 功率因数校正。26、 在零电流谐振开关的基本电路中，谐振电感与开关 串联 ，在零电压谐振开关的基本电路中，谐振电容与开关 并联 。27、 一套基站电源系统（50A整流器），电池300Ah两组，负载电流60A，要使整流器工作在最佳工作状态（假定为模块满载输出的60%），问系统在均冲状态下需要启动 4 个整流模块。28、 基站电源系统中有24节标准电池组，系统直流输出电压53.5V，问当温度补偿系数为3.0mv/n 时，室温在5时系统输出电压为 5428 V,室温在35时，系统输出电压为 52.42 V。29、 对通信电源的基本规定是 安全、 可靠 、 不间断 、和 低杂音 。30、 整流器的输出限流是对 整流器 的保护，而电池充电限流是对 电池 的保护。二、 选择题（单选、多选混合） 1、直流配电屏上分流器的温度升高时，直流配电屏上的电流表指示与比实际输出电流值相比， （ A ） A、指示数大于实际电流 B、指示数小于实际电流 C、指示数与实际数相等 2、直流电源标准电压为-48时，电信设备受电端子上电压允许变动范围为（ B ） . A(-35 -50) B(-40 -57) C(-50 -65) 3、电力室直流熔断器的额定电流值不大于最大负载电流的 倍。各专业机房直流熔断器的额定电流值不大于最大负载电流的 倍。(C)A、(2),(2), B、（2.5），（2）C、（2），（1.5） D、（2），（1） 4、室温25下，48V阀控式密封铅酸蓄电池组浮充电压一般为_C_左右。 A48V B. 52V C. 53.5V D.56.4V 5、通信电源一般都具有LVD电池保护功能，该功能重要目的是_C_A防止电池长时间过充 B.防止电池充电电流过大 C防止电池过放电 D.防止电池充电电压过高 6、对整流器影工作响最大的两个外界干扰是 A 和 B 。A、雷击 B、交流电压瞬间变化 C、负载变化 D、无电池 7、EMI滤波器的作用有 （ ABD ）。A. 克制电网的电磁干扰；B. 防止开关电源自身产生的电磁干扰污染电网；C. 提高功率因数； D. 保证电源系统的电磁兼容性。 8、为了延长电池使用寿命，防止电池过放电，由于实际负载电流大大小于电池10小时放电率的电流时，其终止电压比10小时放电率的终止电压_C_ A. 低 B. 同样 C.高 D. 说不清楚 9、小时放电率的电池容量为100AH，假如按照50A的电流放电，一般规定电池可以支撑_C_ A2小时 B. 1.5小时 C. 1小时 D.0.5小时 10、通信电源直流系统输出端的杂音，（ A ）指标是衡量其对通信设备导致的影响。A衡重杂音 B.宽频杂音 C.峰峰杂音 D.离散杂音11、通信电源系统的蓄电池在市电正常时处在（C ）A 恒流均充状态 B 恒压均充状态 C 浮充状态 D 自然放电状态12、电源模块的输入功率因数应大于（ B） A 92% B 90% C 99% D 85%13、软开关技术的重要作用：（A） A 减少开关损耗 B 减小模块体积 C 提高模块容量 D 方便模块维护14、直流负荷为800A时，供电回路接头压降应（ C ）mV。 A、5 B、24 C、40 D 50 15、熔断器的作用有（A，B）A. 过流保护 B . 短路保护 C . 过压保护 D . 欠压保护16、电源设备的电磁干扰性重要分为那两个方面（A，B）。A 传导干扰 B 谐波干扰 C 辐射干扰 D静电干扰17、以下哪项是联合接地的优点（ B ）。A、防止搭壳触电 B、地电位均衡 C、电损耗及压降减小 18、高频开关电源应安装在干燥、通风良好、无腐蚀性气体的房间，室内温度应不超过（ D ）。A、25 B、30 C、35 D、28 19、以下哪种仪表是测量峰峰值杂音电压所使用的仪表 （ B ）A、杂音计 B、示波器 C万用表 D、高精度电压表 20、模块的限流值应当在 Ie之间可以连续可调。( C )A、0100 B、50100 C、3011021、目前高频开关整流器采用的高频功率开关器件通常有功率MOSFET、IGBT管、以及两者混合管和 等等。 ( C ) A、晶闸管 B、可控硅 C、功率集成器件 D、晶体管 22、高频开关整流器中功率因素校正电路处在 之间。( B)A、市电电网和通信设备 B、输入整流滤波和逆变 C、逆变和输出整流滤波 23、整流模块的输入电压范围为 Ue。( B )A、80120 B、85110 C、85115 24、以下 是属于紧急告警。(A)A、 整流器故障、负载高压、交流输入故障 B、 整流器故障、负载高压、浪涌故障C、 交流输入故障、负载高压、均充D、 整流器故障、浪涌故障、交流输入故障 25、设定低压脱离参数时，复位电压应 于脱离动作电压数值。( C )A、小 B、等 C、高26、整流模块时应按以下方式 关闭。（B）A、先关交流输入后直流输出 B、先关直流输出后交流输入 C、两者均可 27开关电源监控和整流模块的电压、电流显示误差应分别小于 。(B)A、0.5V和0.2A B、0.2V和0.5A C、0.1V和0.2A D、0.2V和0.1A 28开关电源的DC/DC变换器中，一般以下不作为功率开关管使用的时 。(A)A、SCR B、IGBT C、MOSFET 29、开关电源启动电池测试以前，一定要设立好电池的测试参数。 （ A B ）A、测试终止电压 B、测试终止时间 C均充电压 30、功率MOSFET 驱动功率小，驱动电路简朴，功率增益高，是一种 电压控制器件。( A )A、电压 B、电流 C、功率三、简答题 1、通信电源电池管理方案中均充，浮充，温度补偿的作用（5分）答： 均充的作用 1. 加快充电过程 2保证电池组中各电池电压的均衡 3对长时间不用的电池进行均充，活化电池恢复电池容量。 浮充的作用 1。在充电过程中，以小电流为电池充电，保证电池充电至满容量。 2电池充满后，补充蓄电池自放电的损失 温度补偿：当电池环境温度升高后，电池内部化学反映加快，为维持蓄电池处在一个合理的放电电流，随环境温度变化调整电池浮充电压，从而控制充电电流值。 2、某机房设备总负载为100A，系统配置两组400AH蓄电池并联，均充电流设为0.1C10。若选30A模块构成电源系统，请配置电源系统容量。（5分） 答： 整流模块总电流为负载电流与电池均充电流之和： 整流模块总电流：100+80=180A。 用30A模块，需要模块数： 180/30=6 通信电源模块采用N+1冗余配置，考虑冗余模块，系统最终需模块7个。总容量210A。 3、通信直流供电系统中，为什么将其中一个电极接地？为什么又将正极接地？答：接地意义：通信直流工作接地可以减少电路信号的串音，克制电磁干扰，提高信号传输质量。 正极接地意义：通信设备的电路板为铜印刷电路板，在湿度较高的情况下，印刷板上的铜电路与机架间形成小的弱酸电解池。当供电系统的负极接地时，电路上的铜电路被电腐蚀，假如正极接地可以避免电蚀。4、说明整流器四种杂音指标的含义，分别用什么仪表测量？ 答：整流器四种杂音指标含义分别为： 1）、宽频杂音电压：脉动电压中谐波成分总的有效值。不大于100mv(3.4-150kHz), 不大于30mv(0.15-30MHz).用宽频杂音计测量。2）衡重杂音电压：指各次谐波衡重杂音是电压的均方根值。不大于2mV.用杂音计测量。3）峰峰值杂音电压：指叠加在输出直流电压上的脉动成分峰峰间的电压值。不大于200mV.用示波器测量。4）离散杂音：一般指150KHZ30MHZ频段内，单个频率的杂音电压。不大于5mV(3.4-150kHz), 不大于3mV(150-200kHz),不大于2mV(200-500KHz),不大于1mV(0.5-30MHz).用选频电平表测量。 5、开关电源系统直流输出过压保护的也许因素及解决措施。答：1、系统过压因素重要是开关电源某个电源模块损坏输出电压过高，导致系统电压过压保护：如电源模块的控制电路异常，如环路开路、均流异常、基准偏移等，往往导致模块输出过压。由于过压保护不能自动恢复，所以需要进行合适的解决应急解决方法：1、 关掉所有模块市电输入。2、逐个打开各个模块，注意观测系统状态。3、打开某个模块时，假如系统出现过压，则刚打开的模块为故障模块。4、更换或者修理故障模块。5、重新给系统上电。6、调整系统均流，重新设立系统监控单元，使系统恢复正常工作2、有也许是某个电池故障后，导致的系统电压过高，可以测量电池单体电压的方式寻找故障电池。更换故障电池后可以解决问题。 6、请将开关电源系统中整流模块的主回路填写完整。 AC输入 DC输出 1. PFC; 2. DC/DC; 3. EMI; 4. AC/DC; 答：开关电源系统中整流模块的主回路是： AC输入 EMI AC/DC PFC DC/DC DC输出 7、简述通信用直流配电屏的作用？ 答：通信用直流配电屏的作用是：将直流电源与直流负载连接起来完毕直流供电各种方式转换，将负载分路直到直流电源的通断、调压、测量、保护、告警等作用8、通信电源一般提供电池保护与负载下电功能，实际使用维护中如何对的应用？答：（1）要根据重要限度将负载重要负载与非重要负载。非重要负载一般连接到负载下电之路上。而重要负载一般连接到电池保护支路上。例如通常把传输负载作为重要负载。本地市话为非重要负载。2）要根据电池与负载的重要性判断电池优先或负载优先。假如宁可牺牲电池也要保证重要负载供电，则应取消电池保护。例如国家一级骨干网的传输设备，一般要取消电池保护。 3）对于不太重要的偏远站点，而这些站点经常长时间停电，电池损坏频繁，损失巨大，因此必须考虑具有电池保护功能。为了进一步提高电池使用寿命，可以将电池保护点设立高一些，这样可以延长电池的充放电循环次数，保证电池使用更长的年限。 9、在巡检过程中，发现开关电源负载分流器温度很高，有时候发烫，作为维护人员，该怎么办？答：碰到这种情况，一方面应根据维护规程与国家相关标准来判断设备是否符合相关规定。根据分流器的技术参数与国家相关标准，分流器的允许温升为135度。所以一方面应测量实际环境温度、实际温升、分流器通过的负载电流，在联系厂家确认该温升是否在允许的误差范围内。假如超过标准规定，则应进一步检查，分析因素并整改。 10、假如开关电源浮充电压设为54V,温度补偿系数设为3mv/度/节，参考温度25度，现在电池环境温度为15度，那么开关电源输出电压为多少伏？ 答： V2=V1-(T2-T1)0.00324=54-(15-25) 0.00324 =54.72V 在电池环境温度为15度时，开关电源输出电压应为54.72V。 11、整流开关电源设备故障的重要判断依据是什么？ 答：整流开关电源设备故障的重要判断依据是：整流开关电源设备不能输出额定电流、电压超过允许范围、杂音电压高、稳压精度低于规定值、影响设备和系统工作或安全的告警、保护性能异常等。 12、开关电源功率轼素校正技术的基本原理是什么？ 答：开关电源功率轼素校正技术的基本原理是：将输入交流电流进行全波整流，对所得的全波整流电压进行直流变换，通过适当的控制，让输入电流波形跟踪电网电压的正弦波形，使输入端呈现纯电阻性特点。同时保持输出电压稳定，从而实现稳压输出和功率因数近似于1。
