2023年高压电工进网许可证考试第套题.doc

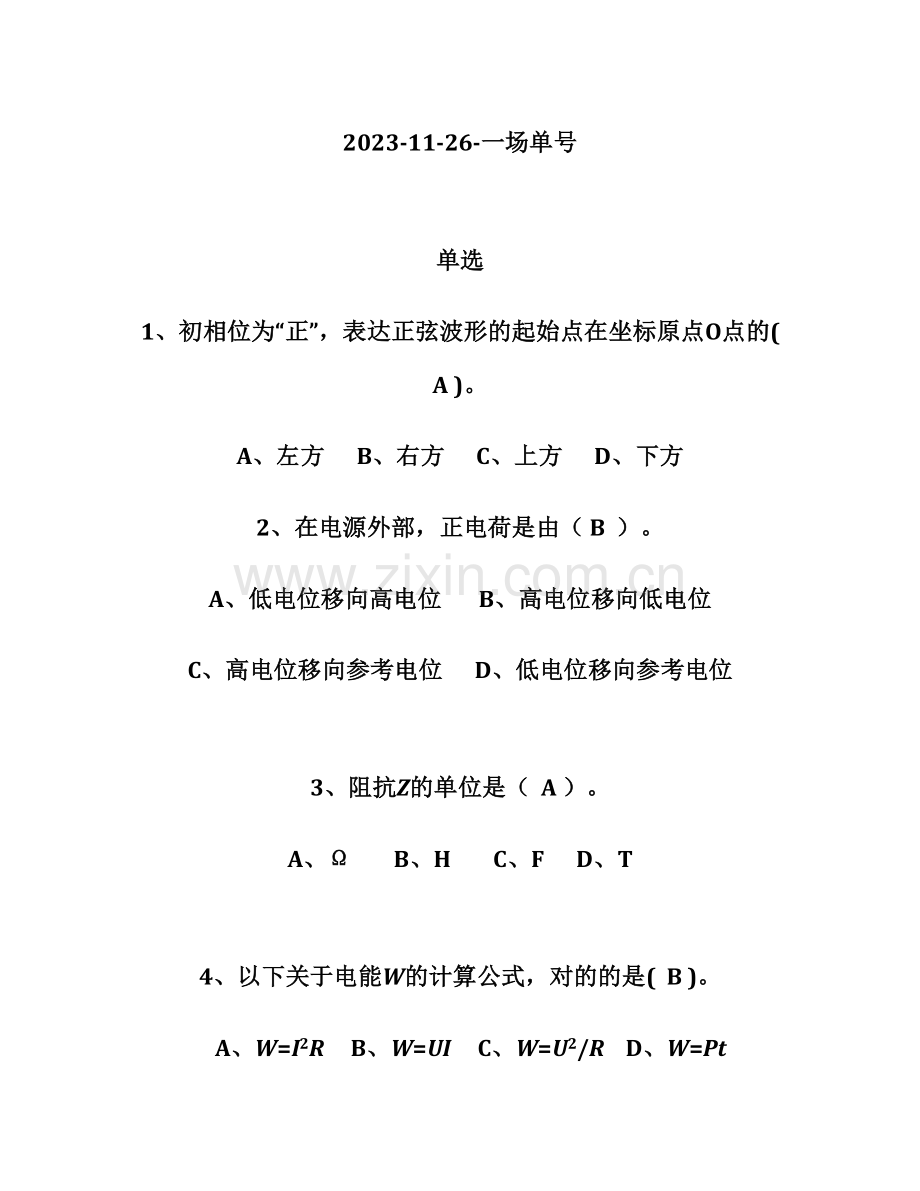

2023-11-26-一场单号

单选
1、初相位为“正”，表达正弦波形的起始点在坐标原点O点的( A )。
A、左方 B、右方 C、上方 D、下方
2、在电源外部，正电荷是由（ B ）。
A、低电位移向高电位 B、高电位移向低电位
C、高电位移向参考电位 D、低电位移向参考电位

3、阻抗Z的单位是（ A ）。
A、Ω B、H C、F D、T

4、以下关于电能W的计算公式，对的的是( B )。
A、W=I2R B、W=UI C、W=U2/R D、W=Pt

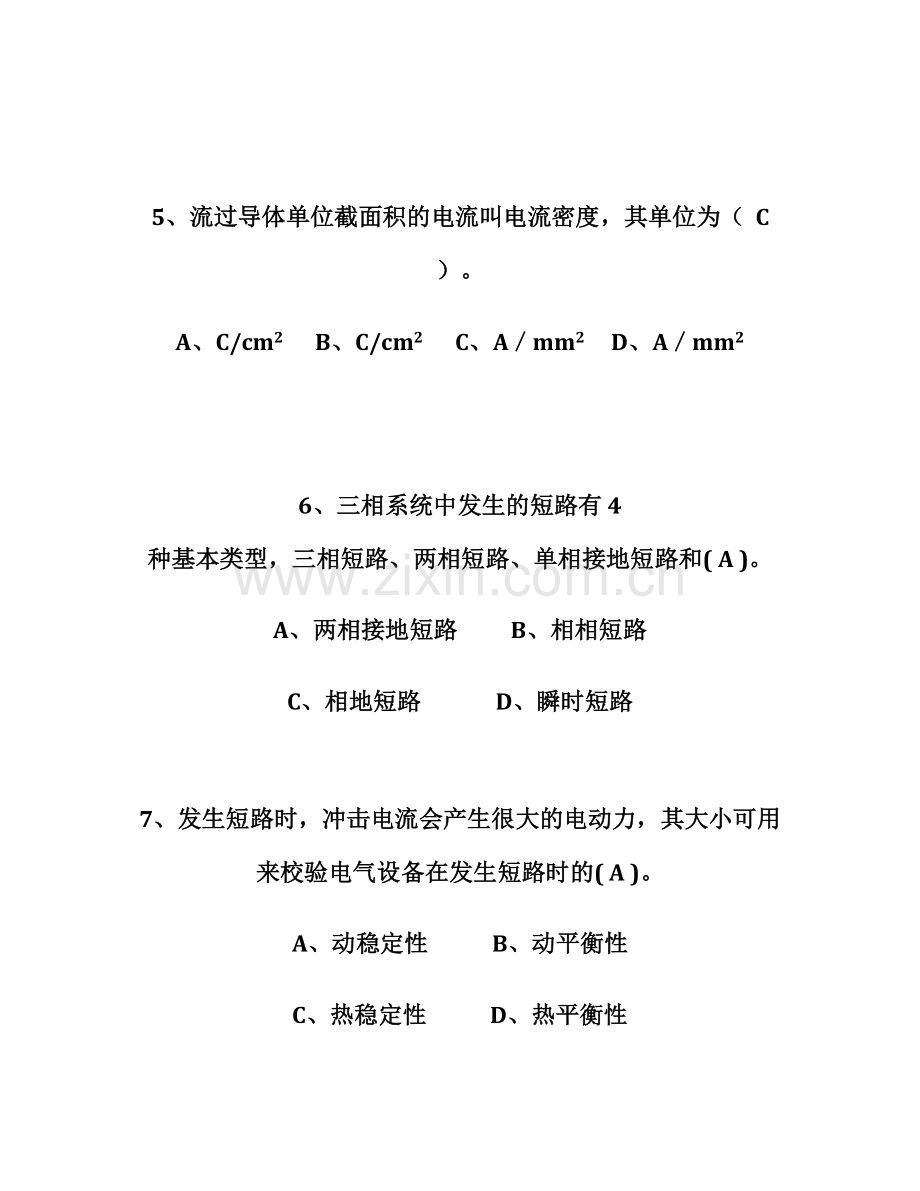

5、流过导体单位截面积的电流叫电流密度，其单位为（ C ）。
A、C/cm2 B、C/cm2 C、A／mm2 D、A／mm2

6、三相系统中发生的短路有 4 种基本类型，三相短路、两相短路、单相接地短路和( A )。
A、两相接地短路 B、相相短路
C、相地短路 D、瞬时短路

7、发生短路时，冲击电流会产生很大的电动力，其大小可用来校验电气设备在发生短路时的( A )。
A、动稳定性 B、动平衡性
C、热稳定性 D、热平衡性

8、为提高功率因数；运营中可在工厂变配电所的母线上或用电设备附近装设（A ），用其来补偿电感性负载过大的感性电流，减小无功损耗，提高末端用电电压。
A、并联电容器 B、并联电感器
C、串联电容器 D、串联电感器

9、在不损害变压器绝缘和减少变压器使用寿命的前提下，变压器在较短时间内所能输出的( A )为变压器的过负载能力。
A、最大容量 B、额定容量
C、正常容量 D、最小容量
10、绕组是变压器的电路部分，一般用绝缘 A
A、铜线 B、铝线 C、铁线 D、钢线
11、变压器匝数多的一侧电流比匝数少的一侧电流( B )。
A、大 B、小 C、大小相同 D、以上答案皆不对

12、Yyno 表达三相变压器一次绕组和二次绕组的绕向相同，线端标号一致，并且一、二次绕组相应的相电势是( A )的。
A、同相 B、反相
C、相差90 D、相差270

13、当铁损和铜损相等时，变压器处在最经济运营状态，一般在其带额定容量的( D )时。
A、20%～30% B、30%～40%
C、40%～60% D、50%～70%
14、TP级保护用电流互感器的铁芯带有小气隙,在它规定的准确限额条件下(规定的二次回路时间常数及无电流时间等)及额定电流的某倍数下其综合瞬时误差最大为( A )。
A、5% B、10% C、15% D、20%

15、VBFN系列真空负荷开关的锥形静触头、绝缘罩及活门结构，将（ A ）彻底分开，提高了安全性能。
A、母线和负荷开关单元
B、隔离断口和真空灭弧室
C、隔离断口和隔离动触头
D、负荷开关和接地开关

16、电容器外壳及构架接地的电容器组与（ C ）的连接应牢固可靠。
A、电力网 B、防雷接地
C、接地网 D、工作接地

17、SF6负荷开关内的气体压力为零表压时，仍可进行（ C ）操作。
A、短路电流合闸 B、短路电流分闸
C、负荷电流分、合闸 D、短路电流分、合闸

18、目前我国在（ C ）电压等级中广泛使用SF6断路器。
A、3kV B、10kV
C、35kV及以上 D、20kV

19、在开关电器中，运用电弧与固体介质接触来达成加速灭弧的原理之一是（ B ）。
A、使电弧迅速拉长 B、使电弧温度迅速减少
C、使电弧面积迅速扩大 D、使电弧迅速缩短

20、BFN1型负荷开关按灭弧原理分类为（ A ）负荷开关。
A、压气式 B、喷气式
C、储气式 D、产气式

21、RXW-35型熔断器的灭弧原理与（ A ）高压熔断器基本相同。
A、RN系列限流式有填料 B、RW4-10型
C、PRW10-12F型 D、PRW10型

22、SF6断路器一般都设有（ C ）闭锁装置。
A、高温 B、高电压
C、低气压 D、过负荷

23、低压线路铁横担的规格不应小于（ B ）。
A、∟63×5 B、∟50×5
C、∟40×5 D、∟75×6

24、电力电缆线路与架空电力线路相比有如下缺陷（ B ）。
A、占用地上空间大 B、电缆头制作工艺规定高
C、维护工作量大 D、供电可靠性低

25、架空导线型号JKLYJ-120表达的含义为（ D ）。
A、标称截面为120mm2的钢芯铝绞绝缘线
B、标称截面为120mm2的铝芯交链聚乙烯绝缘线
C、标称截面为120mm2的铝芯聚氯乙烯绝缘线
D、标称截面为120mm2的铝芯聚乙烯绝缘线

26、承力接续金具的握着力不应小于该导线计算拉断力的（ C ）。
A、85% B、90%
C、95% D、10%

27、电力系统过电压提成两大类（ B）。
A、外部过电压和短路过电压
B、内部过电压和大气过电压
C、操作过电压和短路过电压
D、雷电过电压和大气过电压

28、（ D）对电气设备和电力系统安全运营危害极大。
A、额定线电压 B、系统最高电压
C、额定相电压 D、过电压

29、（D ）是以屏面布置图为基础，以原理图为依据而绘制成的接线图，是一种指导屏柜上配线工作的图纸。
A、安装接线图 B、屏面布置图
C、归总式原理图 D、展开式原理图
30、对于高压电力线路，限时电流速断保护的动作时间一般取（ B）。
A、0.2s B、0.5s C、0.7s D、1s

31、中小容量的高压电容器组如配置（B ），动作电流可取电容器组额定电流的2-2.5倍。
A、过电流保护 B、电流速断保护
C、差动保护 D、过负荷保护

32、（D ）是指当主保护拒动时，由本电力设备或线路的另一套保护来实现。
A、主保护 B、远后备保护
C、辅助保护 D、近后备保护

33、交接班时要做到“五清”,其中“讲清”是指（ A ）。
A、交班人员在交班时必须将本班的运营情况及有关事项一一讲清楚
B、运营值班人员向工作负责人交待清楚工作票中所列的安全措施已设立完毕。
C、运营值班人员向工作负责人交待清楚工作范围和带电设备运营状态。
D、工作负责人向工作班成员交待清楚工作内容和安全注意事项。
34、引发电气火灾要具有的两个条件为：现场有可燃物质和现场有（A ）。
A、引燃条件 B、湿度
C、温度 D、干燥天气
35、绝缘夹钳的结构由工作钳口、（ B ）和握手部分组成。
A、带电部分 B、钳绝缘部分
C、短路部分 D、接地部分
36、（ B ）是指在电气设备上进行停电或不断电工作，事先都必须得到工作许可人的许可，并履行许可手续后方可工作的制度。
A、工作票制度
B、工作许可制度
C、工作监护和现场看护制度
D、工作终结、验收和恢复送电制度

37、剩余电流保护器的动作电流值达成或超过给定电流值时，将自动（ B ）。
A、重合闸 B、切断电源
C、合上电源 D、给出报警信号
38、遮栏重要用来防护工作人员意外碰触或过度接近带电部分而导致人身事故的一种 ( B ) 。
A、绝缘安全用品 B、一般防护安全用品
C、基本安全用品 D、辅助安全用品

39、在工作地点，必须停电的设备为：检修的设备、与工作人员在进行工作中正常活动范围的安全距离小于规定的设备、( A )。
A、带电部分邻近工作人员且无可靠安全措施的设备。
B、运营的设备
C、备用设备
D、安全距离小于规定的设备
40、人体电阻由体内电阻、（ B ）组成。
A、接触电阻 B、表皮电阻
C、绝缘电阻 D、接地电阻

判断
1、用右手螺旋定则鉴定长直载流导线的磁场时，右手握住导线，伸直拇指，大拇指指向电流的方向，则四指围绕的方向为磁场的方向。（ ）
2、对于感性负载电路，可以通过无功补偿将电路的功率因数cosφ提高到等于1，电路仍可以正常运营。（ F ）
3、通过与磁场方向平行的某一面积上的磁力线总线，称为通过该面积的磁通。（ F ）
4、在电路中A、B两点的电压用UAB表达，则UAB=UB-UA。（ F ）
5、单母线分段接线在母线故障或检修时，配电所将全所停电。（F ）
6、我国10kV，6kV电网，为提高供电的可靠性，一般采用中性点直接接地的运营方式。（ F ）
7、电网按其在电力系统中的作用不同，分为输电网和配电网，配电网是以高压甚至超高电压将发电厂、变电所或变电所之间连接起来的送电网络，所以又称为电力网中的主网架。（ F ）
8、对于现在的全密封变压器，一般不再设储油柜，只是在油箱盖上装油位管，以监视油位。（ ）
9、变压器冷轧硅钢片的厚度有0.35、0.30、0.27mm等几种。（ ）
10、变压器运营时，其绕组和铁芯产生的损耗转变成热量，一部分被变压器各部件吸取使之温度升高，另一部分则散发到周边介质中。（ ）
11、非晶态合金铁芯磁化性能大为改善，其B-H磁化曲线很狭窄，因此其磁化周期中的磁滞损耗大大减少，又由于非晶态合金带厚度很薄，并且电阻率高，其磁化涡流损耗也大大减少。（ ）
12、更换成组的电压互感器时，还应对并列运营的电压互感器检查其连接组别，并核对相位。（ ）
13、隔离开关处在分闸状态时，巡视检查可不检查闭锁机构。( F )
14、断路器在规定的使用寿命期限内，不需要对机构添加润滑油。( F )
15、由于需要对高压三相计量，所以RGCM标准单元中装设有3只电流互感器。( F )
16、断路器在合闸操作中，操作把手不应返回太快。( )
17、按高压断路器的灭弧原理或灭弧介质分类可分为油断路器、真空断路器、六氟化硫（SF6）断路器等。( )

18、一般支柱式六氟化硫（SF6）断路器采用压气缸内高压六氟化硫（SF6）气体吹动电弧（压气式）和六氟化硫（SF6）气体在电弧的高温作用下分解，体积膨胀吹动电弧（自能式）的复合灭弧方式。( )
19、GW4-35系列隔离开关可借助连杆将三台单极隔离开关组成三极联动的隔离开关。( F )
20、导线允许载流量取决于其允许工作温度。（F ）
21、聚乙烯绝缘电缆允许长期最高工作温度为90℃。（ F ）
22、导线是用来传导电流，输送电能。（ ）
23、一般电压等级为35kV或110kV的线路称为中压配电线路。（ F ）
24、消雷器是运用金属针状电极的电磁感应原理，使雷云电荷被中和，从而不致发生雷击现象。（ ）
25、避雷线又叫架空地线。（ ）
26、继电保护装置的任务之一是当电力系统中某电气元件发生故障时，保护装置能自动、迅速、有选择地将故障元件从电力系统中切除。（ ）
27、零序保护能反映中性点直接接地变压器内部的各种接地故障。（ ）
28、微机保护有保护功能。（ ）
29、高压电动机纵差动保护工作原理与变压器纵差动保护相似。
30、电气设备冷备用状态指设备的开关和刀闸均在打开位置，要合上刀闸和开关后才干投入运营。（ ）
31、断电灭火紧急切断低压导线时应三相同时剪断。（ F ）
32、在同一电气连接部分填用同一工作票依次在几个工作地点转移工作时，所有安全措施由工作许可人在开工前一次做完，工作地点转移时需要办理转移手续。（ F ）
33、普通的医疗、化验用的手套可临时代替绝缘手套。（ F ）
34、当验明设备确已无电后，应立即将检修设备用接地线三相短路并接地。（ ）
35、在工作票执行期间，专责监护人因故离开工作现场，可以随意指定一名工作组人员代替监护。（ F ）
36、机床的局部照明应采用42V及以下安全电压；（ F ）

多选
1、关于变压器的极性，描述对的的是（AB ）。
A、所谓线圈的同极性端，是指当电流从两个线圈的同极性端流出时，产生的磁通方向相同
B、所谓线圈的同极性端，是指当电流从两个线圈的同极性端流入时，产生的磁通方向相同
C、所谓线圈的异极性端，是指当电流从两个线圈的同极性端流出时，产生的磁通方向相同
D、所谓线圈的异极性端，是指当电流从两个线圈的同极性端流入时，产生的磁通方向相同
2、常见的高压电容器产生渗漏油的因素有（ ABC ）等。
A、外壳机械损伤 B、保养不妥
C、温度急剧变化 D、内部局部放电

3、变压器套管由带电部分和绝缘部分组成，带电部分一般涉及（ ABCD ）。
A、导电杆 B、导电管
C、电缆 D、铜排
4、关于干式变压器，描述对的的涉及（ AB ）。
A、铁芯和绕组不浸渍在绝缘液体中
B、在结构上可分为以固体绝缘包封绕组和不包封绕组
C、铁芯和绕组浸渍在绝缘液体中
D、在结构上可分为以液体绝缘包封绕组和不包封绕组

5、关于变压器电压波动，描述对的的涉及（ BC ）。
A、施加于变压器一次绕组的电压因电网电压波动而波动
B、若电网电压小于变压器分接头电压，对变压器自身无任何损害，仅使变压器的输出功率略有减少
C、当电网电压大于变压器分接头电压，对变压器的运营将产生不良影响，并对变压器的绝缘有损害。
D、若电网电压大于变压器分接头电压，对变压器自身无任何损害，仅使变压器的输出功率略有减少
6、同一地区低压配电线路的导线在电杆上的（ACD ）。
A、零线应靠电杆
B、同一回路的零线，不应低于相线
C、零线应靠建筑物
D、同一回路的零线，不应高于相线

7、以下有关负载电功率的说法对的的有（ AC ）。
A、负载的电功率表达负载在单位时间消耗的电能
B、负载的电功率表达负载在单位时间产生的电能
C、负载功率P与其通电时间t的乘积称为负载消耗的电能
D、负载功率P与其通过电流I的乘积称为负载消耗的电能
8、为了更好地保证用户供电，通常根据用户的重要限度和对供电可靠性的规定，将电力负荷分为三类，涉及（ ABC ）。
A、一类负荷 B、二类负荷
C、三类负荷 D、四类负荷

案例分析
1、关于变压器绝缘套管闪络和爆炸常见因素，描述对的的涉及（ABCD ）。
A、套管密封不严进水而使绝缘受潮损坏
B、套管的电容芯子制造不良，使内部游离放电
C、套管积垢严重
D、套管上有大的裂纹和碎片

2、有一电路由三个电阻串联，R1＝10Ω，R2＝20Ω，R3＝30Ω，电流I＝8A，则电路总电阻R、电路端电压U、电阻R1上的电压U1的值符合下列选项（D ）。
A、15Ω，240V，80V B、60Ω，240V，160V
C、15Ω，480V，160V D、60Ω，480V，80V
