变压器火灾事故处置方案.doc

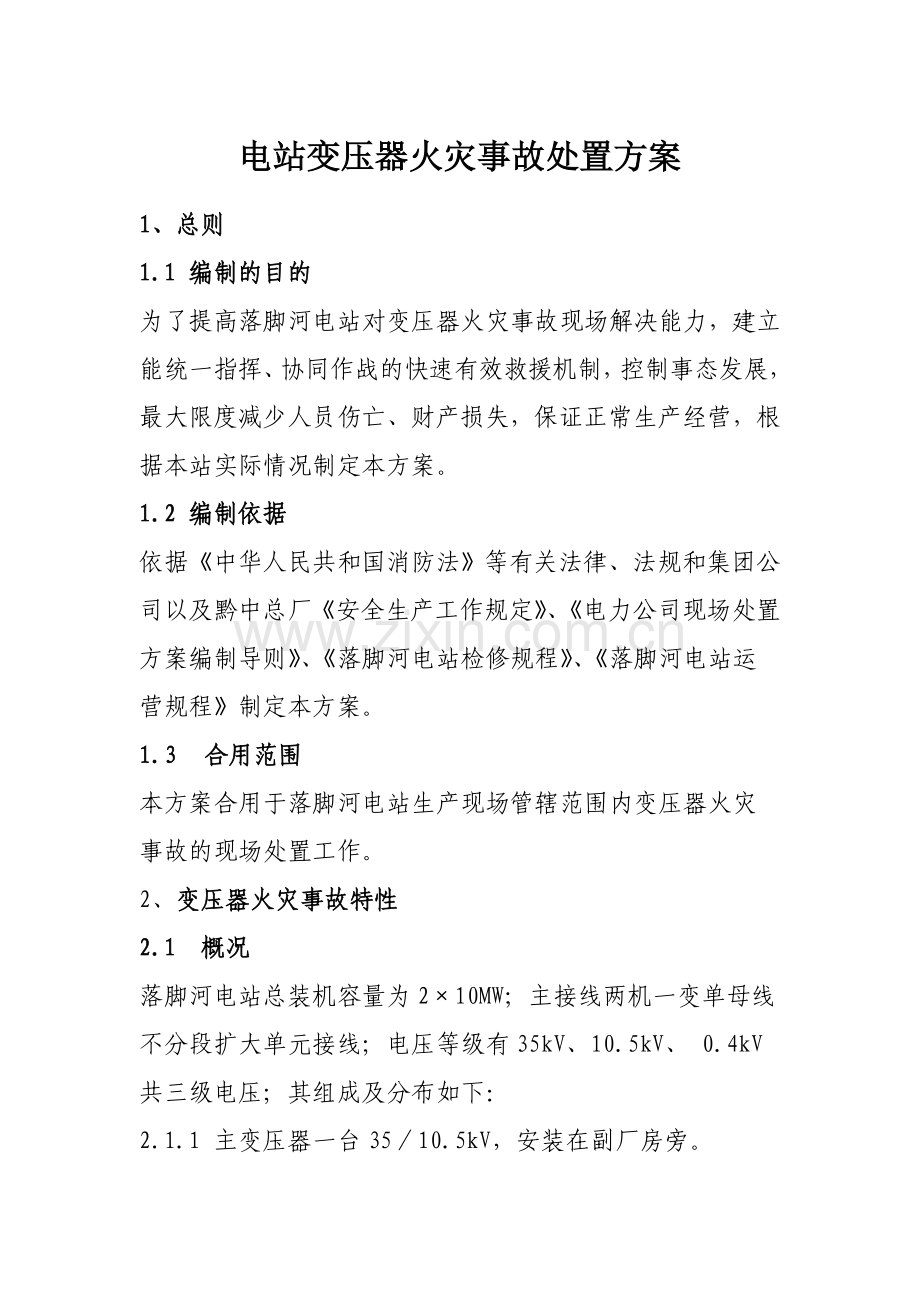

电站变压器火灾事故处置方案1、总则1.1 编制的目的为了提高落脚河电站对变压器火灾事故现场解决能力，建立能统一指挥、协同作战的快速有效救援机制，控制事态发展，最大限度减少人员伤亡、财产损失，保证正常生产经营，根据本站实际情况制定本方案。1.2 编制依据依据中华人民共和国消防法等有关法律、法规和集团公司以及黔中总厂安全生产工作规定、电力公司现场处置方案编制导则、落脚河电站检修规程、落脚河电站运营规程制定本方案。1.3合用范围本方案合用于落脚河电站生产现场管辖范围内变压器火灾事故的现场处置工作。2、变压器火灾事故特性 2.1 概况落脚河电站总装机容量为210MW；主接线两机一变单母线不分段扩大单元接线；电压等级有35kV、10.5kV、 0.4kV共三级电压；其组成及分布如下：2.1.1 主变压器一台3510.5kV，安装在副厂房旁。2.1.2 厂用变两台：一台10.50.4kV干式空气自冷变压器，安装在励磁变室，一台350.4kV油浸式变压器，安装在开关站。2.1.3 励磁变两台10.50.4kV干式空气自冷变压器，安装地点在励磁变室。2.2 变压器火灾事件危险性分析2.2.1 由于变压器制造质量差，或检修失误，或长期过负荷运营等，使内部线圈绝缘损坏，发生短路。2.2.2 变压器分接头接触不良，导致接触电阻过大，导致局部高温起火。2.2.3 变压器铁芯绝缘损坏后，涡流增大，温度升高，引起内部可燃物燃烧。2.2.4 变压器油质劣化，或油箱漏油、缺油等，影响油的热循环，使油的散热能力下降，导致过热起火。2.2.5 变压器发生短路或过负荷时，若遇变压器的保护装置失灵，会引起变压器过热着火。2.2.6 若动物跨接在变压器的低压套管上，引起短路起火。2.2.7 其它因素引起变压器火灾。2.3 变压器火灾事故的也许发生区域变压器火灾事故的也许发生在站房各变压器安装地点：35KV升压站、高低压配电室、坝区配电室旁及电缆间2.4 事故也许发生的季节主变压器、励磁变火灾事故也许发生在汛期高峰满负荷时段；其他变压器长年。2.5 事故也许出现的征兆上位机报警变压器参数显示异常或变压器保护动作跳闸、火灾报警、现场变压器冒烟着火、电源线产生火花、某个部位有烟气，异味等。3 应急组织及职责3.1 电站应急指挥领导小组组 长： 站长 副 组 长： 副站长成 员：电站全体运营人员3.2 电站应急救援组织机构3.2.1 电站应急组织重要职责3.2.1.1负责事故发生时的生产指挥工作，采用紧急措施限制事故的扩大，及时隔离故障设备和区域；负责运营设备的监视、隔离工作，保证正常设备的安全稳定运营。3.2.1.2负责及时、准确地将紧急事故发生的性质、发生的时间、发生的地点报告应急指挥领导小组，并根据指挥小组命令果断采用有效措施展开事故解决工作。3.2.1.3加强与调度联系，及时、准确报告现场事故情况，并根据其调度指令严格执行有关操作。3.2.1.4积极配合故障设备的抢修工作。3.2.1.5全面记录事故发生的现象、设备运营状态和事故应急解决通过。3.2.1.6组织现场恢复工作，尽快恢复非故障设备正常运营。3.2.1.7参与事故预案演练和预案的修订工作。4 应急处置4.1 应急现场处置程序变压器火灾事故后当班人员立即采用断电隔离进行现场灭火处置，与此同时立即报告电站应急指挥领导小组组长（副组长），电站应急指挥领导小组组长（副组长）迅速赶赴事发现场。在站人员配合电站应急指挥领导小组组长（副组长）在其指导下进行现场事故处置，电站应急指挥领导小组组长（副组长）根据总厂规定及时上报总厂相关部门。4.1.1报警：所有运营人员应熟悉报警程序，发现变压器事故征兆，如电源线产生火花，某个部位有烟气，异味等。现场第一发现人员应立即报告运营班长、电站应急指挥领导小组组长（副组长）。电站应急组长（副组长）根据情况，下令启动处置方案。现场运营人员迅速进行断电、自救、灭火、防止火情扩大。4.1.2接报：相关人员接报后，立即到达事故现场了解情况，组织人员进行自救灭火。并报告负责人或应急救援指挥部，做好现场灭火处置工作。4.1.3火情已被扑灭，做好现场保护工作，待有关部门对事故情况调查后，经批准，做好事故现场的清理工作。4.2 应急现场处置措施4.2.1当班值守人员应立即拉开着火变压器各侧开关，停止着火变压器运营。若变压器保护动作，应检查变压器各侧相应开关动作情况，确认所有跳闸。对于相应运营机组，立即紧急停机，监视停机情况。向调度及时报告现场设备状态，根据调度令调整全站负荷。4.2.2若发现火势较大或有迅速蔓延趋势，当班运营正值或发现人应迅速拨打报警电话“119”，向地方消防队求援。4.2.3立即关闭着火变压器室所有防火门、防火阀，停止相应送、排风机运营。4.2.4拉开着火变压器所有交、直流电源开关。4.2.5若是主变手动启动着火变压器消防喷雾阀，对变压器进行灭火；若是其他变压器着火应采用相应的灭火器进行灭火。4.2.6若是主变应检查着火主变所带10kV站用电失电后相应的各400V系统运营情况，若“一站一网”站用电运营时，400V备自投未动作或动作不成功，则退出备自投后，确认无异常后手动将400V系统转为联络运营。4.2.7及时检查着火变压器相邻设备、电缆等相关设备运营情况。4.2.8拨打火警或急救电话后，临时灭火指挥人员应安排专人引导消防队到达火场，并立即与消防队负责人取得联系并交待失火设备现状和运营设备状况，然后协助消防队负责人指挥灭火。4.2.9各变压器火灾事故断电及解决4.2.9.1主变压器火灾事故现场处置4.2.9.1.1断电：立即向调度申请将该主变所连接发电机解列停机，监视机组停机状况。断#1.#2发电机出口开关021. 022，断开#1.主变高压侧开关311，并拉开开关高低压侧刀闸3111.3113。4.2.9.1.4启动#1主变消防水阀对该台变压器进行灭火。4.2.9.1.5根据情况启动#1主变事故排油阀对该台变压器进行事故排油。4.2.9.3励磁变压器火灾事故现场处置4.2.9.3.1断电：立即向调度申请将#1、#2发电机解列停机，监视机组停机状况。断开#1、#2发电机出口开关021、022，并拉开励磁变手车开关0231、0241,拉开#1、#2发电机灭磁开关FMK。 4.2.9.3.2关闭励磁变室的两道门。4.2.9.3.3采用相应灭火措施对#1、#2励磁变压器进行灭火。4.2.9.3.4注意监视电缆间电缆有否着火蔓延情况，以便采用对策处置。4.2.9.3.5火情扑灭后，启动励磁变室排风机。4.2.9.4厂用变压器火灾事故现场处置4.2.9.4.1断电：拉开站用变41B、（42B）高压侧开关013.或35KV跌落保险，拉开其操作信号电源。 4.2.9.4.2站用变41B着火时，关闭高压配电室防火门。4.2.9.4.3采用相应措施对低压站用变压器41B.（ 42B）进行灭火。 4.2.9.4.4转换电站站用变41B、42B所带站用电至其他电源供电。4.2.9.4.6火情扑灭后，打开防火门进行排烟。4.3 事件报告流程4.3.1报告内容具体，涉及发生事件的单位（部门）、时间、地点、人员伤亡设备损伤情况、初步分析的事故因素、报告人姓名、电话等。4.3.2报告迅速。人员伤亡设备损伤发生后，应尽快报告电站应急指挥领导小组。4.3.3组长（副组长）按规定及时上报总厂相关部门。5 注意事项5.1佩戴个人防护器具的注意事项5.1.1 佩戴绝缘器具注意事项5.1.1.1佩戴安全帽注意事项5.1.1.1.1不可随意拆卸安全帽的任何组成部分，避免安全帽失去或减少防护效果。5.1.1.1.2避免反复使用已受过冲击的安全帽。5.1.1.1.3使用时注意系紧下颌带，避免因使用者不同作业姿势使安全帽脱落而失去防护效果。5.1.1.2佩戴绝缘手套注意事项5.1.1.2.1使用前检查时可将手套朝手指方向卷曲，检查有无漏气或裂口等。5.1.1.2.2戴手套时应将外衣袖口放入手套的伸长部分。5.1.1.2.3绝缘手套使用后必须擦干净，在专用柜内与其他工具分开存放。5.1.1.2.4绝缘手套每半年实验一次。5.1.1.3佩戴绝缘鞋（靴）的使用及注意事项 5.1.1.3.1低压绝缘鞋严禁在高压电气设备上作为安全辅助用品使用，高压绝缘鞋（靴）可以作为高压和低压电气设备上辅助安全用品使用。绝缘鞋（靴）不得直接用手接触电气设备。 5.1.1.3.2穿用绝缘靴时，应将裤管套入靴简内。穿用绝缘鞋时，裤管不宜长及鞋底外沿条高度，更不能长及地面，保持布帮干燥。 5.1.1.3.3低压绝缘鞋若底花纹磨光，露出内部颜色时则不能作为绝缘鞋使用。 5.1.1.3.4穿用电绝缘皮鞋和电绝缘布面胶鞋时，其工作环境应能保持鞋面干燥。 5.1.1.3.5穿用任何电绝缘鞋均应避免接触锐器、高温和腐蚀性物质，防止鞋受到损伤，影响电性能。5.1.1.3.6经防止性检查的电绝缘鞋耐电压和泄漏电流值应符合标准规定，否则不能使用。每次防止性检查结果有效期限不超过6个月。5.1.1.4佩戴呼吸器注意事项5.1.1.4.1使用人员必须接受过呼吸防护设备的操作培训。5.1.1.4.2不要单独作业（至少2人一组）。5.1.1.4.3使用前必须检查设备的气密性。5.2使用灭火器的注意事项5.2.1电气设备着火应使用干式灭火器、二氧化碳灭火器或1211灭火器。5.2.2对油开关、变压器（一隔绝电源）可使用干式灭火器、1211灭火器等灭火，不能扑灭时再用泡沫式灭火器，不得已时可用干砂灭火。5.2.3地面上的绝缘油着火，应用干砂灭火。扑救也许产生有毒气体的火灾（如电缆着火等）时，扑救人员应使用空气呼吸器。5.3自救和互救注意事项在火灾中，被困人员应有良好的心理素质，保持镇静，不要惊恐，不盲目地行动，选择对的的逃生方法。被困火灾中，运用一切可运用的条件逃生。 发生火灾后，会产生浓烟，碰到浓烟时要立即停下来，千万不要试图从烟火里冲出，在浓烟中采用低姿势爬行。火灾中产生的浓烟由于热空气上升的作用，大量的浓烟将漂浮在上层，因此在火灾中离地面30公分以下的地方还应当有空气，因此浓烟中尽量采用低姿势爬行，头部尽量贴近地面。 5.4 应急救援结束的注意事项变压器灭火结束后，要及时清点人员和器材，做好移交工作。二月
