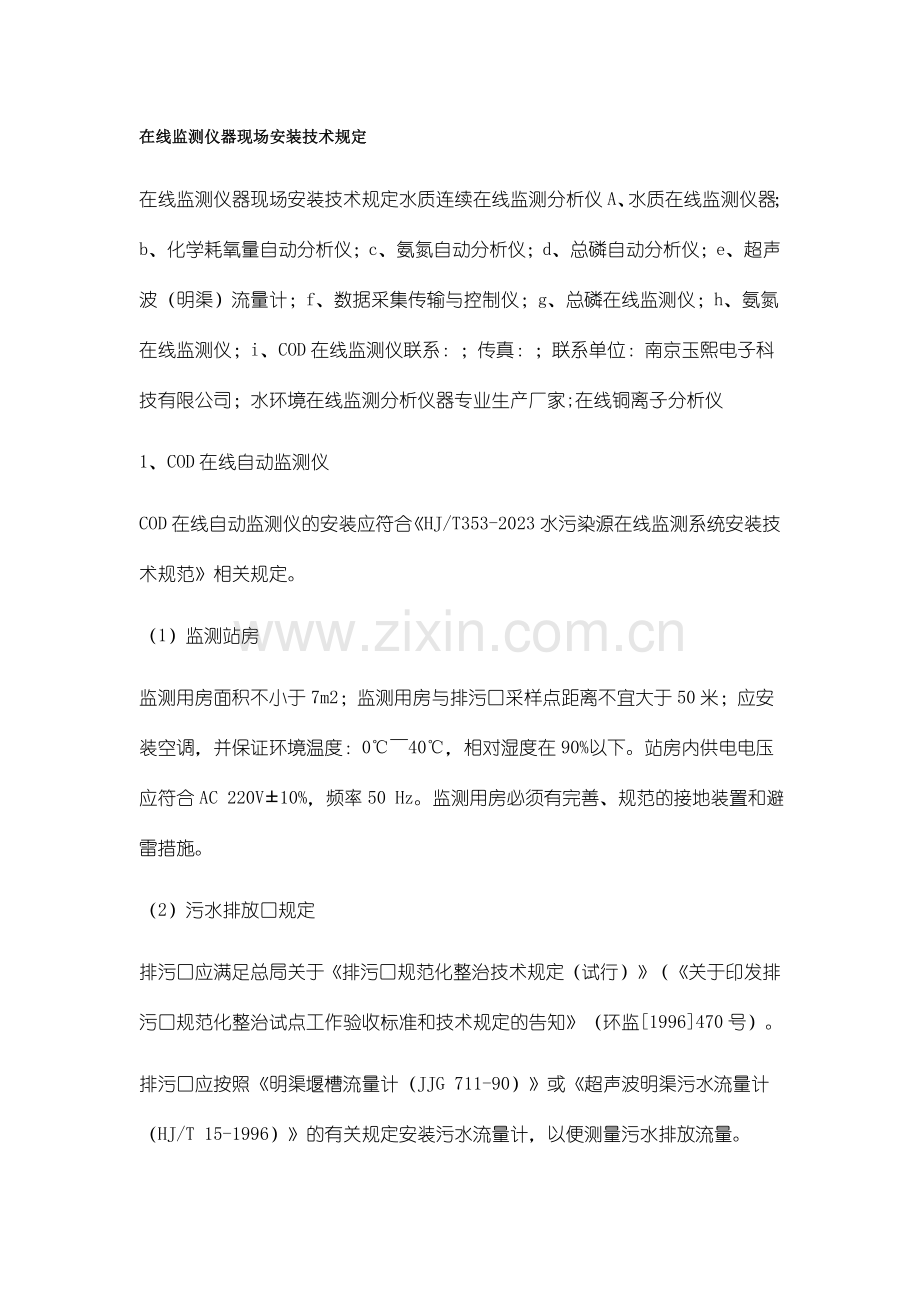

在线监测仪器现场安装技术规定
在线监测仪器现场安装技术规定水质连续在线监测分析仪A、水质在线监测仪器；b、化学耗氧量自动分析仪；c、氨氮自动分析仪；d、总磷自动分析仪；e、超声波（明渠）流量计；f、数据采集传输与控制仪；g、总磷在线监测仪；h、氨氮在线监测仪；i、COD在线监测仪联系：；传真：；联系单位：南京玉熙电子科技有限公司；水环境在线监测分析仪器专业生产厂家;在线铜离子分析仪
1、COD在线自动监测仪
COD在线自动监测仪的安装应符合《HJ/T353-2023水污染源在线监测系统安装技术规范》相关规定。
（1）监测站房
监测用房面积不小于7m2；监测用房与排污口采样点距离不宜大于50米；应安装空调，并保证环境温度：0℃～40℃，相对湿度在90%以下。站房内供电电压应符合AC 220V±10%，频率50 Hz。监测用房必须有完善、规范的接地装置和避雷措施。
（2）污水排放口规定
排污口应满足总局关于《排污口规范化整治技术规定（试行）》（《关于印发排污口规范化整治试点工作验收标准和技术规定的告知》（环监[1996]470号）。
排污口应按照《明渠堰槽流量计（JJG 711-90）》或《超声波明渠污水流量计（HJ/T 15-1996）》的有关规定安装污水流量计，以便测量污水排放流量。

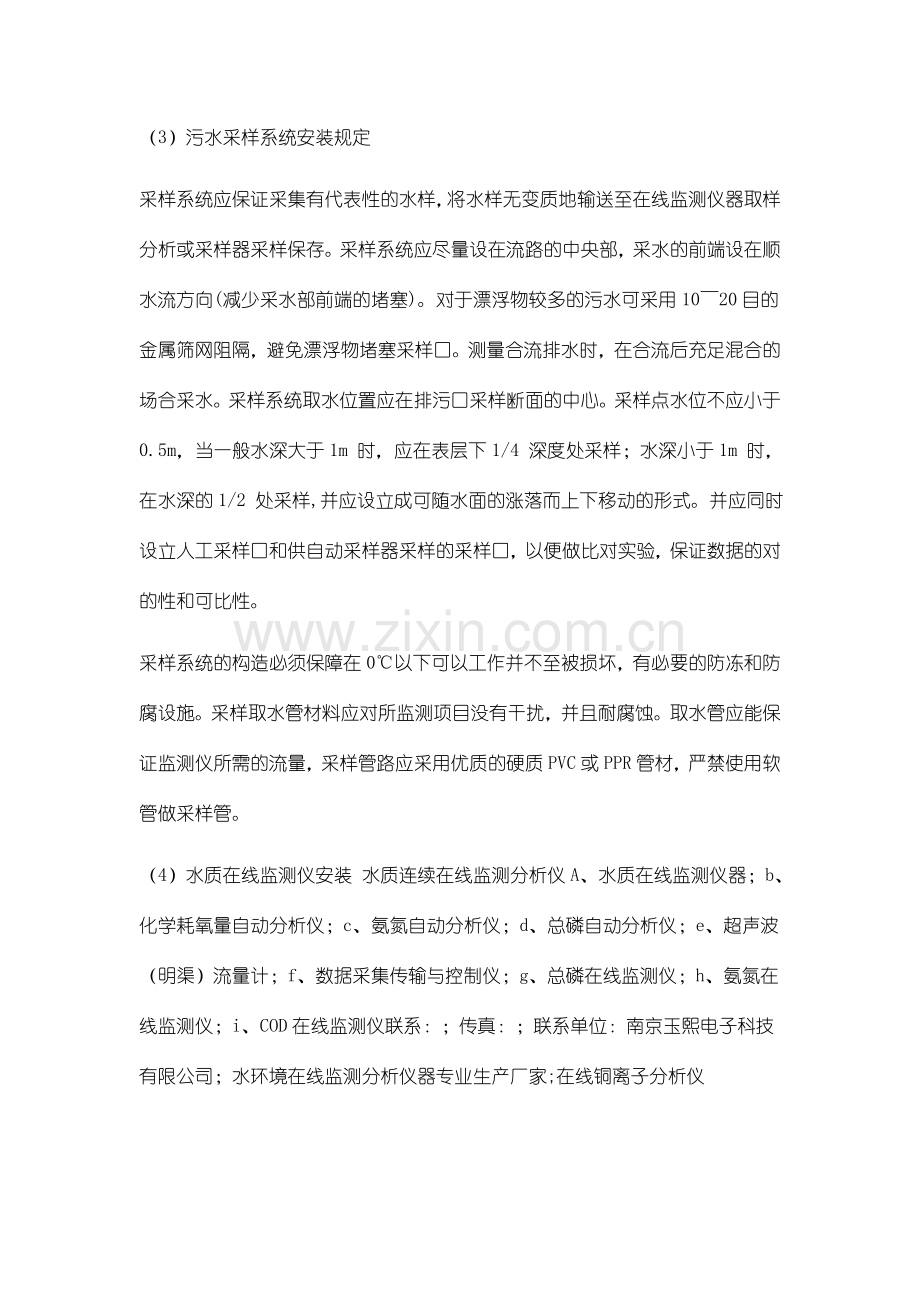

（3）污水采样系统安装规定
采样系统应保证采集有代表性的水样，将水样无变质地输送至在线监测仪器取样分析或采样器采样保存。采样系统应尽量设在流路的中央部，采水的前端设在顺水流方向(减少采水部前端的堵塞)。对于漂浮物较多的污水可采用10～20目的金属筛网阻隔，避免漂浮物堵塞采样口。测量合流排水时，在合流后充足混合的场合采水。采样系统取水位置应在排污口采样断面的中心。采样点水位不应小于0.5m，当一般水深大于1m 时，应在表层下1/4 深度处采样；水深小于1m 时，在水深的1/2 处采样,并应设立成可随水面的涨落而上下移动的形式。并应同时设立人工采样口和供自动采样器采样的采样口，以便做比对实验，保证数据的对的性和可比性。
采样系统的构造必须保障在0℃以下可以工作并不至被损坏，有必要的防冻和防腐设施。采样取水管材料应对所监测项目没有干扰，并且耐腐蚀。取水管应能保证监测仪所需的流量，采样管路应采用优质的硬质PVC或PPR管材，严禁使用软管做采样管。
（4）水质在线监测仪安装 水质连续在线监测分析仪A、水质在线监测仪器；b、化学耗氧量自动分析仪；c、氨氮自动分析仪；d、总磷自动分析仪；e、超声波（明渠）流量计；f、数据采集传输与控制仪；g、总磷在线监测仪；h、氨氮在线监测仪；i、COD在线监测仪联系：；传真：；联系单位：南京玉熙电子科技有限公司；水环境在线监测分析仪器专业生产厂家;在线铜离子分析仪
仪器安装位置应避开腐蚀性气体、较强的电磁干扰和振动。现场在线监测仪应落地安装，或壁挂式安装，并有必要的防震措施，保证设备安装牢固稳定。在仪器周边应留有足够的空间，以方便仪器的维护。现场监测仪到数据采集器的电缆连接应可靠稳定，信号传输距离应尽也许缩短，以减少信号损失。各种电缆和管路应加护管辅在地下或空中架设，空中架设电缆应附着在牢固的铁轨(或铝轨)上，并在电缆和管路上，以及电缆和管路的两端作上明显的标记。现场监测仪工作所必需的高压气体钢瓶，必须稳固固定在监测用房的墙上，防止钢瓶跌倒。
（5）废液回收
对于重铬酸钾氧化原理的COD在线自动监测仪器所产生的废液应予以回收并按相关规定集中解决。
2、二氧化硫CEMS
二氧化硫CEMS（含烟气参数）的安装应符合《固定污染源烟气排放连续监测技术规范》（HJ/T 75-2023）中第六条的规定。
（1）监测站房
监测站房面积和高度应能满足维护的需要。原则上面积一般不小于2.5×2.5平方米，房顶最低处高度不低于2.2米。站房必须可靠接地并具有避雷措施。
站房内应安装空调，并保证环境温度：5℃～40℃；相对湿度：≤85%。站房内供电电压应符合：AC 220V±10%，频率50 Hz。
（2）维护和取样平台 水质连续在线监测分析仪A、水质在线监测仪器；b、化学耗氧量自动分析仪；c、氨氮自动分析仪；d、总磷自动分析仪；e、超声波（明渠）流量计；f、数据采集传输与控制仪；g、总磷在线监测仪；h、氨氮在线监测仪；i、COD在线监测仪联系：；传真：；联系单位：南京玉熙电子科技有限公司；水环境在线监测分析仪器专业生产厂家;在线铜离子分析仪
为便于CEMS的维护、运营和标准分析方法取样比对，需设立永久、安全、便于采样、测试的操作平台。操作平台应符合《固定污染源排气中颗粒物测定与气态污染物采样方法》（GB/T16157—1996）中4.2.3的规定。
操作平台宽度（平台外侧至烟囱/烟道的距离）与长度应能保证标准分析方法采样枪正常方便操作。操作平台与地面之间应易安全通行，当设立之字形楼梯、分段爬梯时，爬梯宽度应不小于0.9米。
（3）标准分析方法取样孔
为便于CEMS的定期比对和校验，CEMS取样点位处必须具有标准分析方法取样孔，标准分析方法取样孔的位置应满足《固定污染源排气中颗粒物测定与气态污染物采样方法》（GB/T16157—1996）中4.2.1和4.2.2的规定。

COD水质在线自动监测仪技术指标 水质连续在线监测分析仪A、水质在线监测仪器；b、化学耗氧量自动分析仪；c、氨氮自动分析仪；d、总磷自动分析仪；e、超声波（明渠）流量计；f、数据采集传输与控制仪；g、总磷在线监测仪；h、氨氮在线监测仪；i、COD在线监测仪联系：；传真：；联系单位：南京玉熙电子科技有限公司；水环境在线监测分析仪器专业生产厂家;在线铜离子分析仪
COD在线自动监测仪
COD水质在线自动监测仪性能指标应符合《化学需氧量CODcr水质在线自动监测仪》（HJ/T377-2023）中的相关规定。且通过环境保护环境监测仪器检测机构合用性检测，符合省、市环保部门的具体规定，全面实现与省、市、县监控平台无缝衔接，可实现下列具体功能。
量程0-2023mg/l,低高量程之间转换不需要更换试剂和重新标定。
分析方法，国家标准实验室分析方法，GB11914-89水质化学需氧量的测定重铬酸钾法，能试用于各种水质。
具有报警反控功能，支持测量值输出、状态参数设立、仪器反控等功能，仪器的运营状态输出项目，RS485（232）数字信号输出，MODBUS规约，USB接口。可实现仪器远程控制，进行启动、校正、清洗、更改测量周期、校时等操作。可以传输仪器的运营状态：可反映仪器运营状况、超标报警，故障报警等状态。
仪器传输规约可以于现正在使用的在线监控平台实现无缝对接，实现数据的传输，仪器运营状态的传输，可以远程控制仪器进行手动作样，手动校准等工作，可以远程对设备进行简朴的检查维护。
采样间隔最少30分钟。连续排放：至少1个小时可得1个监测值，天天保证24个测量数据。间歇排放：监测数据获得个数不少于排放累计小时数。
具有设定、校对和显示时间功能，涉及年、月、日和时、分。水质连续在线监测分析仪A、水质在线监测仪器；b、化学耗氧量自动分析仪；c、氨氮自动分析仪；d、总磷自动分析仪；e、超声波（明渠）流量计；f、数据采集传输与控制仪；g、总磷在线监测仪；h、氨氮在线监测仪；i、COD在线监测仪联系：；传真：；联系单位：南京玉熙电子科技有限公司；水环境在线监测分析仪器专业生产厂家;在线铜离子分析仪
系统意外断电且再度上电时系统能自动排除断电前正测试的样品和试剂、自动清洗各通道、自动复位到重新开始测量状态。若断电前正处在加热消解，再次通电后系统可以自动冷却，并自动复位到重新测定状态。
试样或试剂不能导入反映器，或温度超过范围或仪器漏液，系统报警和保护。
每个样品各种试剂消耗量，1-2小时采样一次，所有试剂更换时间。
性能指标规定
项目
性能
反复性或精密度
±10%
零点漂移
±5mg/l
量程漂移
±10%
邻苯二酸氢钾实验
±10%(测量误差）
实际废水样品比对实验
相对误差绝对值的平均值≤15%
CODcr＜30mg/l时，绝对误差不超过±5mg/l
已接近实际水样的低浓度（约20mg/l）质控样代替实际水样进行实验
±30%（30mg/l≤CODcr＜60mg/l)
±20%(60mg/l≤CODcr＜100mg/l)±15%(CODcr≥100mg/l)
平均无端障连续运营时间
≥360h/次
电压稳定性
±10%（测量误差）
绝缘阻抗
20MΩ
表1 CODcr 在线自动分析仪的性能指标
1.11数据储存：大于一年的数据保存量；应具有多种数据查询方式，当天数据、时段数据等，并能显示数据曲线。
1.12自动分析器可配置试样自动稀释、自动清洗等附属装置。
1.13自动分析器采样器能按技术说明书上的规定工作。采样量反复性，采用测量6次采样的体积方式，单次采样量于平均值之差不大于±5ml或平均容积的±5%，可以可配置试样自动稀释、自动清洗等附属装置，可以设定程序按照时间、流量或外部触发命令采集单独或混合样品。
1.14应具有二级门禁管理权限，即：操作系统和管理系统分设管理，对管理系统的进入规定门禁限制。管理人员可以通过密码进入管理系统进行参数或系数的设立和查看；一般人员只能在操作系统的权限范围内，进行平常的例行维护和操作。
二、明渠流量计、堰槽
超声波明渠污水流量计应符合《超声波明渠污水流量计》（HJ/T15-2023）中的相关规定。
2.1流量显示：0－200米m3/h（低量程），0-9999m3/h（高量程），能传输累计流量：0-99999999m3，满量程自动归零。
2.2 RS485（232）数字信号输出，MODBUS规约。
2.3 可靠稳定的流量测定方案，对排污口建设规定。水质连续在线监测分析仪A、水质在线监测仪器；b、化学耗氧量自动分析仪；c、氨氮自动分析仪；d、总磷自动分析仪；e、超声波（明渠）流量计；f、数据采集传输与控制仪；g、总磷在线监测仪；h、氨氮在线监测仪；i、COD在线监测仪联系：；传真：；联系单位：南京玉熙电子科技有限公司；水环境在线监测分析仪器专业生产厂家;在线铜离子分析仪
三、水质自动采样器
水质自动采样器又称“等比例采样器”，合用于环保部门、污水解决厂、排水管理处、污水排放公司对地表水、水解决工艺过程、公司总排污口进行水样的自动采集、自动冷藏。符合《水质自动采样器技术规定及检测办法》(HJ/T372-2023)、《水污染源在线监测系统安装技术规范》（HJ/T353-2023)、《水污染源在线监测系统验收技术规范》（HJ/T354-2023)中的相关规定。
3.1 采样功能：可在无人值守的情况下实现定期、时间等比例、流量等比例、液位等比例、远程控制、触发采样等多种模式自动采样。并能实现同步留样、超标留样等功能。
3.2 可以与在线自动监测仪同步联机使用。
3.3 应具有通讯接口，远程启动、远程设立等功能。
3.4 应具有空气反吹，自动清洗，自动排空，自动终止采样和防溢功能。具有保存采样记录，故障信息，样品保存超高报警等功能，并可以输出存储信息。
3.5 应具有与流量计连接的接口，实现流量等比例采样，最小采样不大于10ml，最小间隔时间不小于30min。采样间隔可设定1-9999min。
3.6 具有设定、校对和显示时间功能，涉及年、月、日和时、分。
3.7 断电后，应能恢复到掉电前的工作状态，所设定的参数不变。
3.8 应具有二级门禁管理权限，即：操作系统和管理系统分设管理，对管理系统的进入规定门禁限制。管理人员可以通过密码进入管理系统进行参数或系数的设立和查看；一般人员只能在操作系统的权限范围内，进行平常的例行维护和操作。
3.9 具体指标
采样间隔：1-9999min  可设
控温精度：±2℃
采样瓶数：1-24瓶  可设
流量测量误差：≤±5%
单次采样量：10-500ml
平均无端障时间：≥1440h/次
单瓶最大容量：600ml(可定制）
绝缘阻抗：＞20MΩ
采样量误差：±10%
通讯接口：RS232/485接口
等比例采样量误差：±15%
模拟接口：4-20mA/0-5V
温度设定范围：4-20℃
数字量输入接口：开关量
流量测量接入形式：流量计模拟信号/液位模拟信号
工作电压：AC220V±10%，50Hz
四、温湿度计
1、RS485(232)数字信号输出，MODBUS规约。
2、液晶显示
3、报警
五、数据采集仪
1、数据采集周期：环保部门规定
2、数据存储：可存储历史数据,存储周期可调
3、计算功能：支持最大值,最小值,平均值的计算
4、远程维护：可远程对数采仪的所有参数进行设立及维护水质连续在线监测分析仪A、水质在线监测仪器；b、化学耗氧量自动分析仪；c、氨氮自动分析仪；d、总磷自动分析仪；e、超声波（明渠）流量计；f、数据采集传输与控制仪；g、总磷在线监测仪；h、氨氮在线监测仪；i、COD在线监测仪联系：；传真：；联系单位：南京玉熙电子科技有限公司；水环境在线监测分析仪器专业生产厂家;在线铜离子分析仪
5、本地显示功能：液晶显示器的滚动方式,显示所有数据
6、工作电压：220V(允许拨动范围165-256V),功能<6W
7、工作温度：-40℃–+60℃
