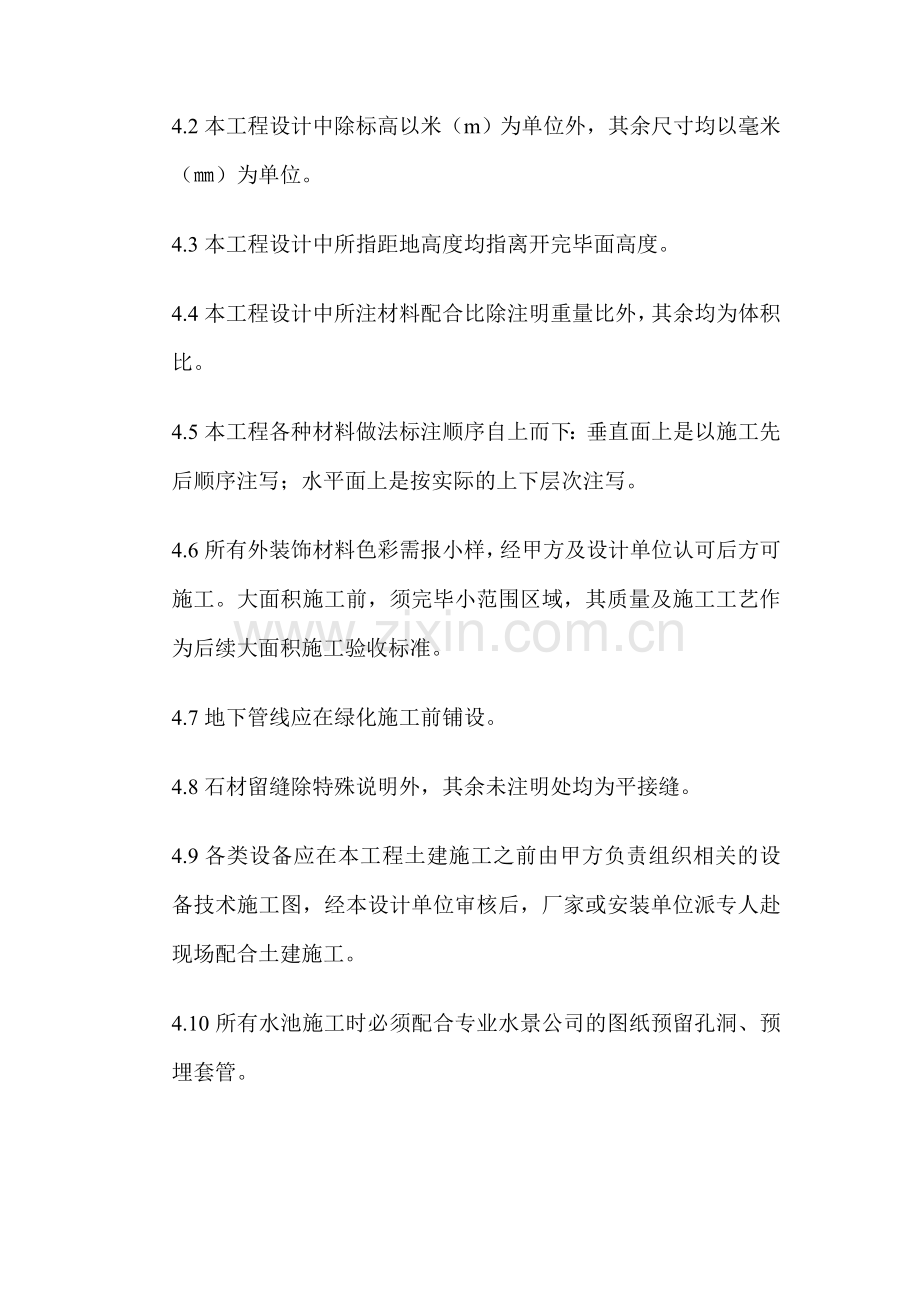

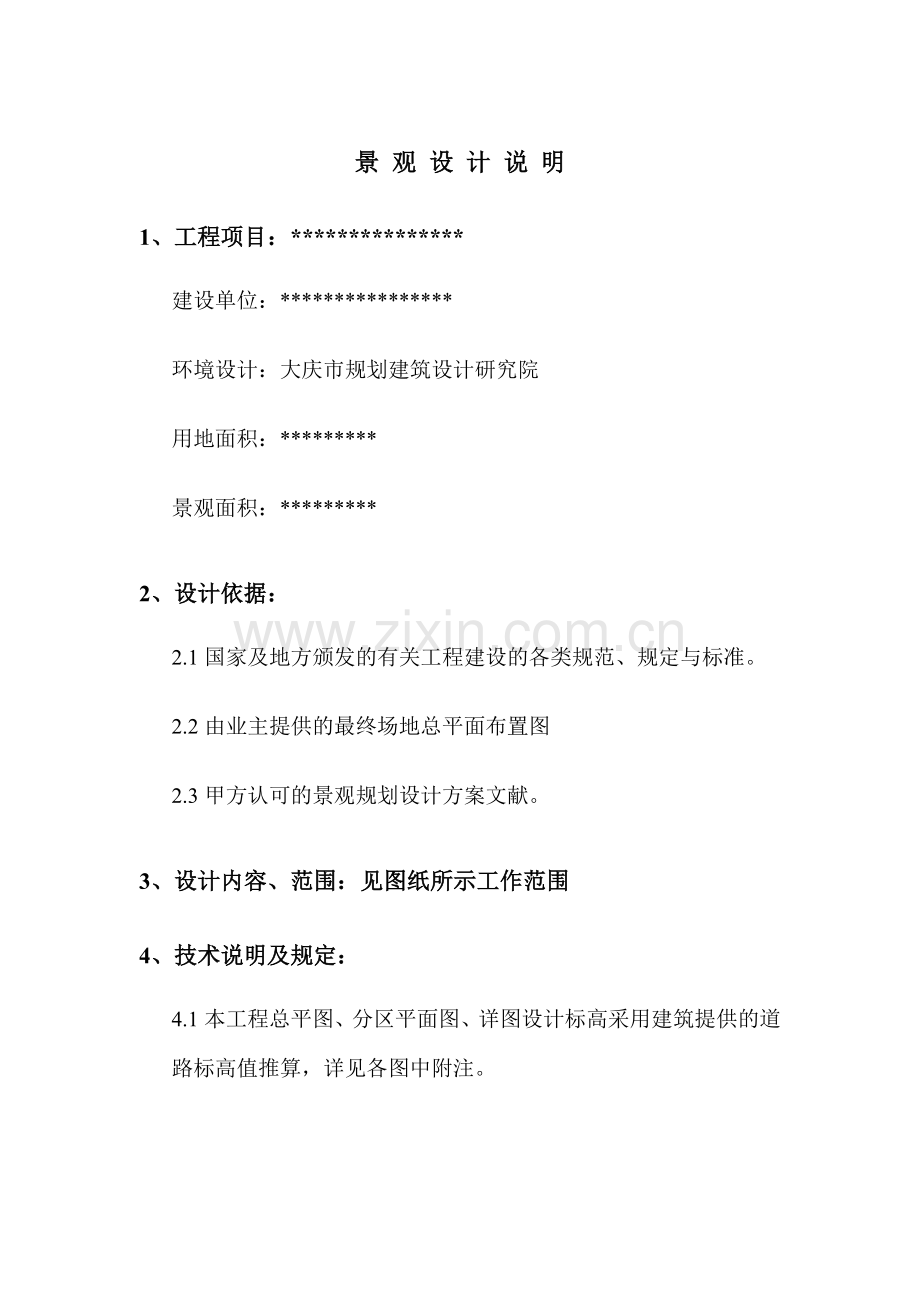

景 观 设 计 说 明1、工程项目：*建设单位：*环境设计：大庆市规划建筑设计研究院用地面积：*景观面积：*2、设计依据：2.1国家及地方颁发的有关工程建设的各类规范、规定与标准。2.2由业主提供的最终场地总平面布置图2.3甲方认可的景观规划设计方案文献。3、设计内容、范围：见图纸所示工作范围4、技术说明及规定：4.1本工程总平图、分区平面图、详图设计标高采用建筑提供的道路标高值推算，详见各图中附注。4.2本工程设计中除标高以米（m）为单位外，其余尺寸均以毫米（）为单位。4.3本工程设计中所指距地高度均指离开完毕面高度。4.4本工程设计中所注材料配合比除注明重量比外，其余均为体积比。4.5本工程各种材料做法标注顺序自上而下：垂直面上是以施工先后顺序注写；水平面上是按实际的上下层次注写。4.6所有外装饰材料色彩需报小样，经甲方及设计单位认可后方可施工。大面积施工前，须完毕小范围区域，其质量及施工工艺作为后续大面积施工验收标准。4.7地下管线应在绿化施工前铺设。4.8石材留缝除特殊说明外，其余未注明处均为平接缝。4.9各类设备应在本工程土建施工之前由甲方负责组织相关的设备技术施工图，经本设计单位审核后，厂家或安装单位派专人赴现场配合土建施工。4.10所有水池施工时必须配合专业水景公司的图纸预留孔洞、预埋套管。4.11施工安装必须严格遵守国家颁布的有关标准及各项施工验收规范的规定，并与建筑、结构、绿化、水电、暖通、动力等工种密切配合施工，注意预留孔洞、管线、水池、种植穴、预埋件等。防止错漏返工、影响质量美观。4.12设计选用新型材料产品时，其产品的质量和性能必须通过检测符合国家标准后才干采用，并由生产厂家负责指导施工，以保证施工质量。5、安全措施：本工程所有的设计均需满足国家及地方现行工程建设规范、规定及标准。另：5.1硬地人工水体的近岸（如：水池、湖边、溪流等）如未设栏杆，近2m范围内水深不大于0.7m；园桥、汀步附近2m范围内水深不大于0.5m。图上凡未表达的，施工时必须以砂石填高至本规定范围为止。5.2儿童活动场地安全垫的外轮廓尺寸须满足：游乐设施所有边沿至安全垫外轮廓大于1.2m以上；所有游乐设施的儿童活动进出口（如滑梯出口等）至安全垫外轮廓需大于1.8m以上；安装秋千，须满足当秋千荡起并与重力线成60时的地面投影点至安全垫外轮廓大于1.8m以上。6、硬景部分6.1做法说明：除图纸中另有规定或另有工程做法的具体说明外，均按此工程做法的规定施工。如图纸与现场有任何偏差，施工方应及时告知景观设计师，改变前需得到业主和景观设计师的批准确认。6.1.1广场地面6.1.1.1地面垫层应铺设在均匀密实的基土上，耕土和淤泥必须挖除后用素土或灰土分层夯实。本地基土质较差时，可用碎石、卵石或碎砖等夯入土中，以加强基土，并铺设300厚中粗砂防胀层。对软弱地基的运用或解决，可参照“工业与民用建筑地基基础设计规范”办理。6.1.1.2各类地面垫层厚度选定除应考虑地面荷载、压实填土地基变形模量E0外，对于有腐蚀性介质作用的地面或面层设计质量有较高规定、以及地面面积较大时，均宜采用200mm厚C30混凝土垫层。6.1.1.3各类地面的地基为素土夯实，其垫层下填土的压实系数（土的控制干容重与最大干容重的比值）不小于0.9。6.1.1.4所有铺装材料必须完整，无破损、裂缝以及缺角现象。所有同一品种石块必须由同一供货地统一批次供货。6.1.1.5天然石面材安装前，应进行品种、颜色分类选配后，按设计规定铺贴。材料完毕面如有水泥等污染，经清洁后发现原材料的色彩被漂白或者侵蚀，则必须更换材料。6.1.1.6铺装依施工放线而定，所有曲线需按方格网放线以保证曲线流畅，自然。定线需以硬质铺装区域中心点位为放线起始点，以尽也许少的切割铺块材料为标准。6.1.1.7粘贴：所有板材粘贴时反面应刷表面剂，粘贴砂浆中加粘结剂或采用聚合物砂浆。块料粘贴可采用干拌浆。6.1.1.8广场地面铺装需设立伸缩缝，纵向、横向缩缝间距不大于6m，缝宽10mm，可用分仓施工缝代替。伸缝间距为20-30m，缝宽20，沥青灌缝。6.1.2道路、台阶、坡道6.1.2.1室外坡道其坡高与坡长之比不宜大于1：10，供轮椅使用的坡道不宜大于1：12。6.1.2.2路面横坡：人行道为2-3%，混凝土车行道为1-1.5%，沥青面层为1.5-2%。6.1.2.3混凝土路面纵、横向缩缝间距5-6m，伸缝间距一般为20-30m，缝宽20，沥青灌缝。6.1.2.4路面宽度、坡度及道牙、排水口等均见单项工程设计解决。6.1.2.5台阶或坡道下回填土须分层夯实。6.1.2.6台阶或坡道平台与外墙面之间须设变形缝，缝宽30。灌建筑嵌缝油膏，深50。6.1.2.7室外人行道无障碍缘石坡道做法，正面坡的缘石外露高度不大于20，坡度不得大于1：12宽度不得小于1.2m。侧面坡的坡度不得大于1：12。全宽式缘石坡道的坡度不得大于1：20。6.1.3厂水沟、井盖6.1.3.1砖砌排水沟用MU7.5砖、M10（抗冻）水泥砂浆砌筑。6.1.3.2排水沟如遇填土，沟底C15混凝土垫层下应加铺50-70粒径卵石（或碎石）一层夯入土中。6.1.3.3排水沟纵向坡度为0.5%。6.1.3.4排水沟与勒脚交接处设变形缝，缝宽30灌建筑嵌缝油膏，深50。6.1.3.5每30-40m设变形缝，缝宽30灌建筑嵌缝油膏。6.1.3.6如井盖位置一半处在硬地上，一半处在软景上，现场需及时告知景观设计师修改平面布局。6.1.4水景6.1.4.1景观湖湖底采用柔性防水，在灰土垫层上做防水毯；水池为刚性防水，在夯实素土上做素混凝土垫层，用C30 P6抗渗钢筋混凝土完毕水池主体结构后完毕饰面层，具体做法见各单项图纸。6.1.4.2本设计地面，景观所涉及水池、水渠均采用P6抗渗混凝土自身防水方式，排水明沟采用内防水层方式。6.1.4.3水景管沟采用暗埋的形式。6.1.5基础6.1.5.1埋置深度：基础应置于坚实土层之上，凡标高达不到设计规定期应抛垫碎石分层夯实，重要建筑基础应预先构筑。当无特别说明时，基础埋置深度应2023，并在地下水位之上冻土线以下。6.1.5.2地形变化：本地形变化较大时，基础标高相应变化，长型建筑物如走廊、围墙、栏杆、挡土墙等其条形基础应做成台阶型，其长度及高度比控制在2/1之内。6.1.5.3地基变化：当发现建筑物、水池、广场处在不同地基情况，如自然土壤和防空洞，地下车库之上时，应告知设计单位设计变形缝，或加强上部整体刚度。6.1.6墙面6.1.6.1砖墙粘贴花岗岩板的工程做法：1、稀水泥擦缝；2、贴20-25厚花岗岩板（在板背面涂抹专用粘结剂，然后粘贴）；3、6厚1：2.5水泥砂浆找平；4、10厚13水泥砂浆打底扫毛；5、砖墙面清扫集灰，适量洇水。6.1.6.2混凝土墙粘贴花岗岩板的工程做法：1、稀水泥擦缝；2、贴20-25厚花岗岩板（在板背面涂抹专用粘结剂，然后粘贴）；3、基层用EC聚合物砂浆修被平整。6.1.7其他6.1.7.1户外配套设施：坐椅等户外配套设施皆为艺术小品，规定精工细做，成品外观达成高档家具的水平。需特别注意避免机械损伤及污染，外露焊接要注意美观的规定，具体设计详见有关图纸。6.1.7.2灌溉给水：采用现在实用的快速取水器，由人工浇灌。6.1.7.3照明：除特殊灯具外，所有园林和道路照明灯具均按园施及国家有关规范实行。灯具基座完毕面需与邻近硬质铺装完毕面齐平，道路两侧的灯具基座需贴近道路。灯具基座的混凝土基座需进行美化解决。灯具安装必须与地面成90直角。6.2材料说明6.2.1结构砖-图标未明确时：砖 MU15 ； 石料不应采用风化石；水泥标号不低于M10。6.2.2混凝土-图标未明确时：垫层C30（抗折4.5Mpa）；结构C30;自防水水池C30 P6。钢筋采用、级钢筋。6.2.3本设计所有砖构筑物均设墙身防潮，做法为20厚1：2水泥砂浆，掺5%防水粉。6.2.4在墙面、地面、顶棚上固定各种设备、管线支架、建筑配件以及建筑装修的固定件，凡有条件均应采用钢制膨胀螺栓、塑料胀管、射钉等安装构件以代替在混凝土或砖墙中预埋件等做法。固定构件按其允许荷载、规格等有关技术参数选用。6.2.5电焊条用E4315的手工电弧焊条型号。所有构件的焊缝高度均为8MM焊缝长。6.2.6所有金属构件焊接节点应达成相应的强度规定，焊接缝必须通过打磨后，才干按设计需要解决完毕面。6.2.7钢结构材料采用Q235（即A3）钢材，钢材规定具有标准强度，伸长率，屈服强度及硫、磷含量的合格保证书，以及碳含量有保证书，符合GB700-88结构钢技术条件，须通过防锈解决后方可使用。如未作特殊说明，均为热镀锌防锈。6.2.7.1除锈采用钢刷清除构件表面的毛刺，铁锈，油污及附着在构件表面的杂物；6.2.7.2油漆采用硼砚酚醛防锈漆打底，酚醛磁漆二度。特色重要金属构件如无特殊说明均采用烤漆工艺。6.2.8木材材质应满足以下规定：1、根据中华人民共和国国家标准GB/T22102-2023防腐木材栈桥木材所处环境、使用条件及用途符合C4A级标准规定。2、 根据中华人民共和国国家标准GB/T6491-1999锯材干燥质量，选用木材含水率应低于12%。3、 根据中华人民共和国国家标准GB/T6491-1999锯材干燥质量，选用木材干燥质量等级为二级。4、 根据中华人民共和国国家标准GB50005-2023木结构设计规范，铺装板材规定使用级木材，构件任一面150mm长度上，木节子直径总和2.5cm，每个木节子直径1.5cm，并且无死节，不允许有腐朽，斜纹规定任何1m材长上平均倾斜高度不得大于50mm，不允许有髓心，在连接部位的受剪面及其附近不允许有裂缝，不得有虫眼。5、 栈桥铺装4cm厚木材应做荷载实验，满足公园设计规范(CJJ 48-92)，桥面人群荷载按3.5kn/计算(350公斤/)。6、 木质护栏需做典型推力实验，需满足公园设计规范(CJJ 48-92)，作用在园桥栏杆扶手上的竖向力和栏杆顶部水平荷载均按1kn/m计算(100公斤/m)。7、 亭廊、座椅、护栏木材应满足GB50005-2023木结构设计规范及GB/T6491-1999锯材干燥质量选材的规定前提下还应满足：不能开裂、崩裂、变形翘曲、结疤、圆角、白边，两端封蜡，安装前后各刷一遍德国进口木蜡油。8、 木构件连接方式为榫接，并进行胶粘,胶粘工艺必须满足标准GB50005-2023木结构设计规范附录F胶合工艺规定。7、场地标高、地形、排水7.1场地标高7.1.1图中标高采用绝对标高。7.1.2对于车行道路面标高、剖面图、区域排水系统、路面排水系统道牙顶端标高等，请参照建筑师的图纸。施工前，应对照建筑师的图纸核算所有平面图中注明的竖向信息资料。7.1.3路面排水系统，区域排水系统，植物排水系统，植物疏水系统及穿孔排水管线都应与雨水排水系统相连，参照建筑师或技术工程师的图纸。7.1.4以下坡比标准合用于所有场地情况，如有差异，请在竖向施工前告知环境设计师；场地 最小 最大广场及庭院 1% 2%人行道 1% 4.9%斜坡 5% 8.33%（需设扶手）地面种植 2% 1：2台阶、坡道及休息平台 0.5% 0.5%7.1.5所有地面排水、应从构筑物基座或建筑外平面向外排。7.1.6施工方应与业主协调室内外出入口处的室内外高差。7.1.7施工方应对整个设计范围内最终实行的地形、场地、路面及排水的最终效果负责。施工前应粗略核算相应的场地标高，并将有疑问及相关矛盾之处提醒设计师注意，以便在施工前解决此类问题。7.2地形7.2.1等高线的等高距为0.30m7.2.2图中所标注的标高为土方沉降后的完毕标高。7.2.3回填土应碾压夯实、密实度达成相关规范的规定。7.2.4种植土的覆土厚度应符合种植的规定。7.2.5建筑物周边有排水边沟时，地形从边沟外侧开始堆填。7.3排水7.3.1采用排水暗沟结合地漏（局部）的排水方式。本工程设计中排水地漏，吐水管和集水坑处为最低点，按1%找坡。7.3.2硬质地面、软地排水均就近排向收水口，排水方向明确，做到有组织排水，最后排向社区排水系统。7.3.3排水采用有组织自然排水的方法。用盲管排水的场地，盲管就近接入雨水井。7.3.4人行景观道路铺装就近以1%的坡度坡向草地，除大部分渗入草地外。其余就近排入盲管，盲管就近接入雨水井。7.3.5木铺装下用1：2水泥砂浆1-2%找坡，如无特殊说明就近排向软土，不得以的情况下排水坡度不小0.5%。7.3.6地形堆土与窗洞、建筑排水明沟发生冲突时，以保证窗洞、建筑排水明沟等设施正常使用为优先，现场调整。8配套设施：成品坐椅、灯具、花钵、围栏、垃圾箱、排水设施、健身设备、儿童游乐设施及其他定型产品，根据景观设计的规定与整个景观区域的风格，征求设计人员与甲方批准后选用。9、设备工种：9.1相关水、电设备应满足安全和功能规定，有相关的质检证明和厂家的使用、保养和维修说明。9.2结构，图中未作特殊说明的结构以结构施工图纸为准。9.3水、景观专业相关给排水图纸详见水施图纸。9.4电、照明系统及相关图纸详见电施图纸。9.5背景音乐配置、室外家具、特色雕塑、特色灯具、特色铁艺栏杆、特色花钵、游戏器材等具体由甲方另行委托专业厂商提供产品一并进行。
