农村低压配电网设备巡视内容及标准.doc

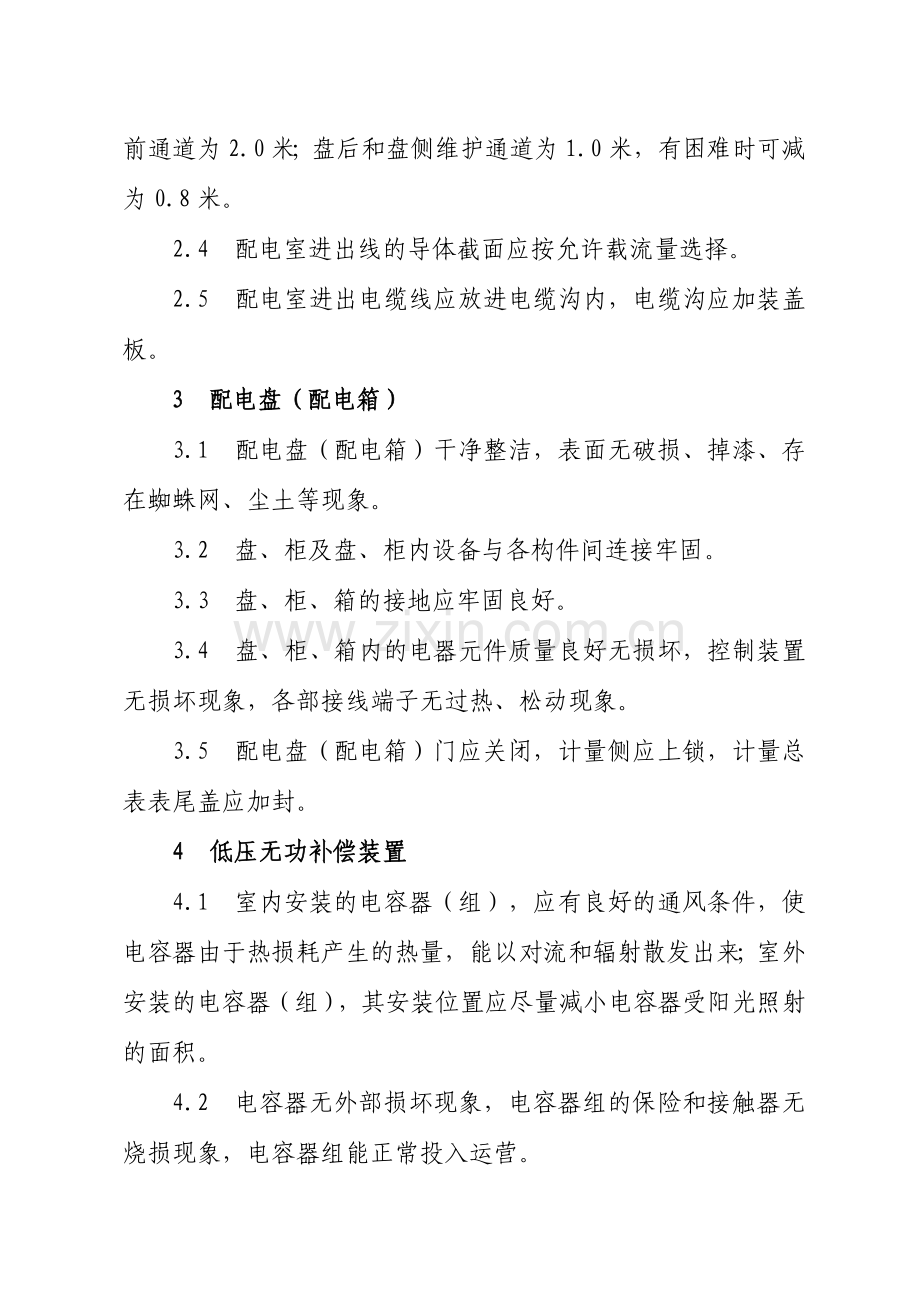

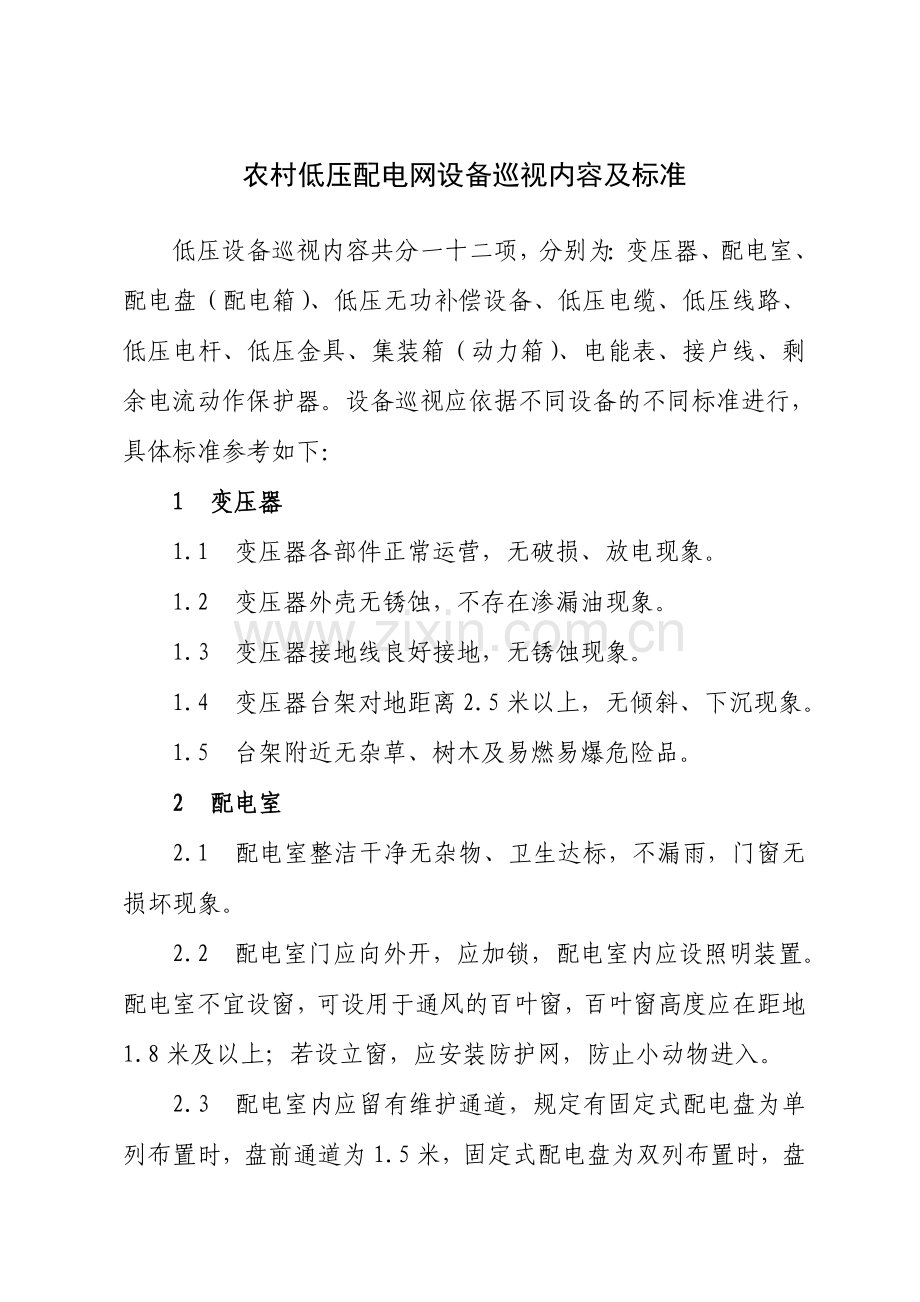

农村低压配电网设备巡视内容及标准低压设备巡视内容共分一十二项，分别为：变压器、配电室、配电盘（配电箱）、低压无功补偿设备、低压电缆、低压线路、低压电杆、低压金具、集装箱（动力箱）、电能表、接户线、剩余电流动作保护器。设备巡视应依据不同设备的不同标准进行，具体标准参考如下：1 变压器1.1 变压器各部件正常运营，无破损、放电现象。1.2 变压器外壳无锈蚀，不存在渗漏油现象。1.3 变压器接地线良好接地，无锈蚀现象。1.4 变压器台架对地距离2.5米以上，无倾斜、下沉现象。1.5 台架附近无杂草、树木及易燃易爆危险品。2 配电室2.1 配电室整洁干净无杂物、卫生达标，不漏雨，门窗无损坏现象。2.2 配电室门应向外开，应加锁，配电室内应设照明装置。配电室不宜设窗，可设用于通风的百叶窗，百叶窗高度应在距地1.8米及以上；若设立窗，应安装防护网，防止小动物进入。2.3 配电室内应留有维护通道，规定有固定式配电盘为单列布置时，盘前通道为1.5米，固定式配电盘为双列布置时，盘前通道为2.0米；盘后和盘侧维护通道为1.0米，有困难时可减为0.8米。2.4 配电室进出线的导体截面应按允许载流量选择。2.5 配电室进出电缆线应放进电缆沟内，电缆沟应加装盖板。3 配电盘（配电箱）3.1 配电盘（配电箱）干净整洁，表面无破损、掉漆、存在蜘蛛网、尘土等现象。3.2 盘、柜及盘、柜内设备与各构件间连接牢固。3.3 盘、柜、箱的接地应牢固良好。3.4 盘、柜、箱内的电器元件质量良好无损坏，控制装置无损坏现象，各部接线端子无过热、松动现象。3.5 配电盘（配电箱）门应关闭，计量侧应上锁，计量总表表尾盖应加封。4 低压无功补偿装置4.1 室内安装的电容器（组），应有良好的通风条件，使电容器由于热损耗产生的热量，能以对流和辐射散发出来；室外安装的电容器（组），其安装位置应尽量减小电容器受阳光照射的面积。4.2 电容器无外部损坏现象，电容器组的保险和接触器无烧损现象，电容器组能正常投入运营。4.3 加强无功补偿装置运营管理，无功补偿装置应及时投切（功率因数指标：农村生活和农业线路大于等于0.85，工业、农副业专用线路大于等于0.90）。4.4 无功补偿容量应不小于变压器容量的30%。5 低压电缆5.1 电缆引出地面在2 m以下的部分，均应穿钢管保护，保护管内径不应小于电缆外径的1.5-2.5倍，钢管两端做坡口解决。5.2 电缆弓子线弧度尽量一致，弓子线最低点应开出水口。5.3 主电源接引出绑扎长度不应小于150mm。铝绞线35mm2以下，弓子线绑接长度150-200mm，档距内绑接长度250-300mm，绑线直径不得小于单股导线直径。5.4 电缆无过热现象，电缆绝缘外皮未破损。6 低压导线6.1 导线对地面、水面、建筑物及树木的垂直和水平距离：村庄6m（垂直）；田间5m（垂直）；建筑物2.5m（垂直）；1.25m（水平）；树木1.25m（垂直、水平）。导线对地面的垂直距离，应按导线最大弧垂计算；对平行物的水平距离，应按导线最大风偏计算。6.2 未经电力公司批准，不得同杆架设广播、电话、有线电视等其他线路。低压线路与弱电线路同杆架设时电力线路应敷设在弱电线路的上方，且架空电力线路的最低导线与弱电线路的最高导线之间的垂直距离，不应小于1.5m。6.3 低压线路与弱电线路交叉时，电力线路应架设在弱电线路的上方；电力线路电杆应尽量靠近交叉点，但不应小于弱电线路的倒杆距离。6.4 架空电力线路下面无堆放谷物、柴草等易燃物，无威胁安全运营的情况。6.5 导线无破股、松股、断股、扭曲、打结、绝缘损坏等现象；绑线无松动或脱落现象。6.6 导线上无鸟巢或其他抛扔物。7 低压电杆7.1 电杆标记明显、齐全。7.2 杆位横向偏离线路中心线不应大于100mm。架线后杆身倾斜不应大于1%；转角杆不应向内角方向倾斜；终端杆不应向受力方向倾斜。7.3 电杆无弯曲、上拔、变形现象；电杆无严重裂纹，未漏筋；杆基不缺土、未下陷。7.4 杆上无鸟巢或其它悬挂物；杆身及周边无杂草等附生物攀附。7.5 拉线无松弛、断股、锈蚀、底把上拔、受力不均、拉线绝缘子损伤及杂草等附生物攀附现象。拉线要套有拉线护管。8 低压金具8.1 金具整齐无锈蚀、变形现象，表面无破损现象。8.2 横担平整，端部上下和左右斜扭不得大于25mm。8.3 绝缘子应平整固定在金具上且与导线绑扎牢固。瓷件无污渍，无裂纹，无闪络痕迹。9 集装箱（动力箱）：9.1 集装箱（动力箱）干净整洁，表面无破损、掉漆现象。集装箱门及观测挡板无损坏或丢失现象。9.2 集装箱计量侧门应加锁。9.3 集装箱内无鸟窝或者杂物。9.4 集装箱应牢固地安装在支架上，箱底距地面高度为1.82.0m，并应有安全提醒。9.5 集装箱应有可靠的接地装置。9.6 集装箱内应无退出运营的设备。9.7 集装箱内应安装刀闸，刀闸完好无损坏，刀闸保险使用与刀闸大小相相应的保险片。9.8 集装箱各设备间接线是否良好，有无过热、虚接现象；9.9 集装箱箱体周边应无树木、杂草，无易燃易爆物堆积。10 电能表10.1 电能表、互感器接线是否牢固有无松动过热现象，电压线与主线有无松动过热氧化现象。10.2 电能表应安装在干净、明亮的地方，以便于抄表计费和拆装更换。安装处所气温一般在-10至50摄氏度之间，如附近有热源，则装表处距热源应不小于0.5m，并且该热源温度的高低变化不宜剧烈。10.3 装表地方空气中不应具有腐蚀性气体，也不应过于潮湿，否则容易引起腐化、氧化、损坏电能表的零部件，损坏线圈的绝缘，减少电表使用年限，也会发生漏电危险。10.4 电能表应安装在不易受震动的电表箱内，距离地面高度宜在0.7到2.2米之间。居民用电能表离地面高度一般不低于1.4m，电表箱计量处应上锁，电能表的安装应垂直并固定良好，偏差不得大于1度，同时不允许有冲击。10.5 电能表的额定电流（或经电流互感器折算后），应等于或大于用电负荷的电流。10.6 装表的地方应避免强磁场干扰。几只电能表装在一起时，每只电能表之间的距离应在50mm以上，距离载流量100A以上的导线不应小于20cm。10.7 电能表通常应单独使用一套电流互感器或一组副线圈，其二次回路应与其他指示仪表及继电保护装置的二次回路分开。10.8 电能表接线应用铜芯绝缘线，不得有接头，其截面应根据负荷的总电流来拟定，但最小截面电压回路为2.5mm2，电流回路为4mm2。10.9 电能表应有表尾盖并加封；每季度对表尾接线检查一次。10.10 新增居民用户电能表严禁与动力用户电能表混装共用一个电源线。11 接户线11.1 接户线的相线和中性线或保护中性线应从同一基电杆引下，其档距不应大于25m，超过25m时，应加装接户杆，但接户杆的总长度（涉及沿墙敷设部分）不宜超过50m。11.2 接户线和室外进户线最小线间距离一般不小于：自电杆引下：150mm；沿墙敷设100mm。11.3 接户线两端均应绑扎在绝缘子上，绝缘子和接户线支架按下列规定选用：a) 电线截面在16mm及以下时，可采用针式绝缘子，支架宜采用不小于50mm5mm的扁钢或40mm40mm40mm角钢。b) 电线截面在16mm以上时，应采用碟式绝缘子，支架宜采用50mm50mm40mm角钢。11.4 接户线进户端对地面的垂直距离不小于2.5m；对公路路面不小于6m、对通车困难的街道不小于3.5m、对不通车的胡同不小于3m。11.5 接户线、进户线与通信线、广播线交叉时，其垂直距离不应小于：接户线、进户线在上方时0.6m；接户线、进户线在下方时0.3m。11.6 接户线、进户线无过载现象，绝缘层无老化、破损，接头完好无损坏，导线固定牢固。12 剩余电流动作保护器12.1 低压电网剩余电流保护所采用的剩余电流总保护、中级保护和末级保护器的安装率、投运率和灵敏率应达成100%。12.2 配电室（箱）的剩余电流动作总保护器和集装箱（动力箱）的剩余电流动作中级保护要有试跳记录，每月要定期进行灵敏性试跳，并认真填写记录。12.3 剩余电流动作保护器动作后，应迅速查明跳闸因素，排除故障后方能投运。12.4 客户如未安装剩余电流动作保护器或退出运营的，要依照相关的法律、法规及时采用相应的措施。
