加筋土挡土墙设计资料.doc

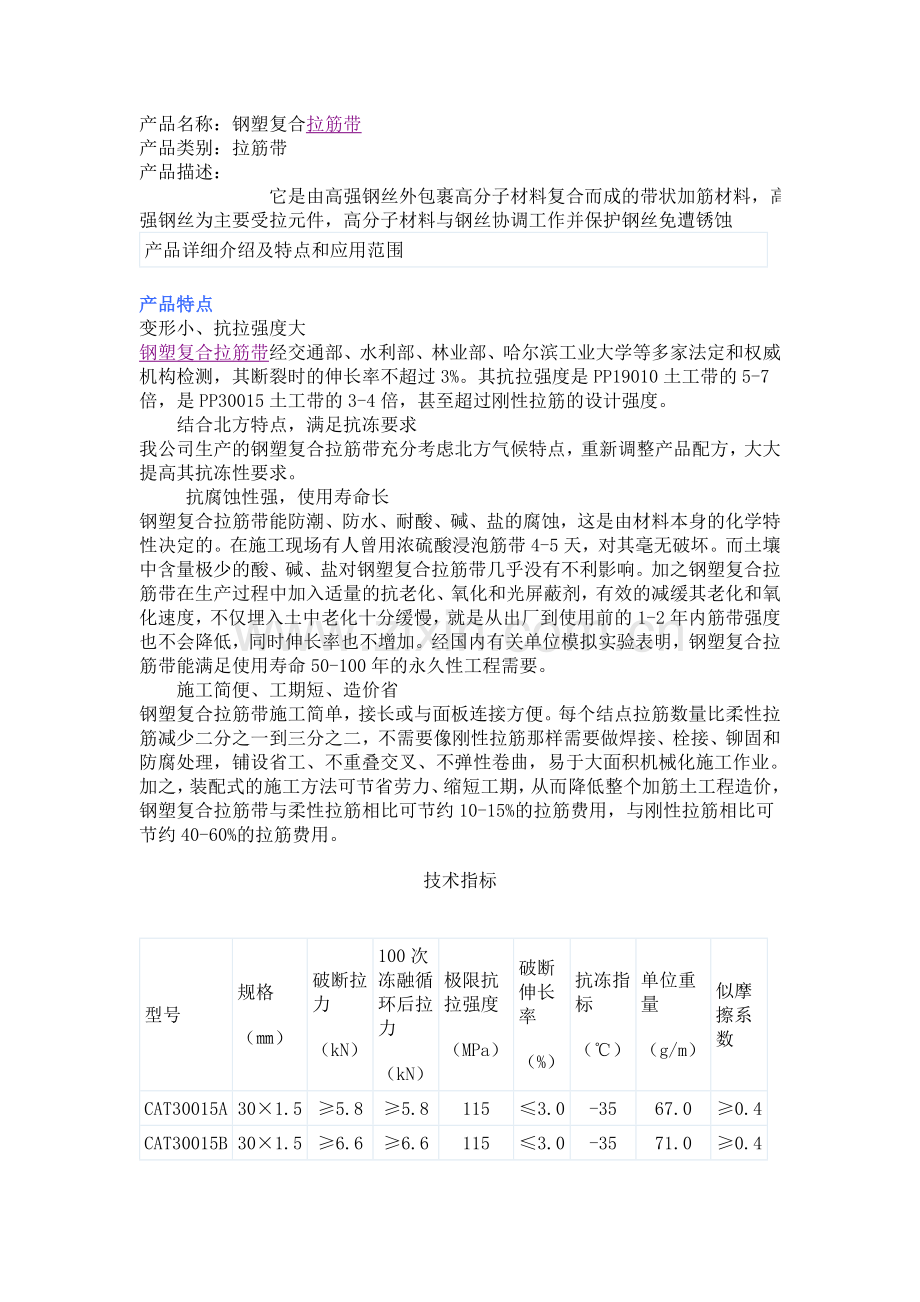

产品名称：钢塑复合拉筋带
产品类别：拉筋带
产品描述：
        它是由高强钢丝外包裹高分子材料复合而成的带状加筋材料，高强钢丝为主要受拉元件，高分子材料与钢丝协调工作并保护钢丝免遭锈蚀
产品详细介绍及特点和应用范围

产品特点
变形小、抗拉强度大
钢塑复合拉筋带经交通部、水利部、林业部、哈尔滨工业大学等多家法定和权威机构检测，其断裂时的伸长率不超过3%。其抗拉强度是PP19010土工带的5-7倍，是PP30015土工带的3-4倍，甚至超过刚性拉筋的设计强度。
  结合北方特点，满足抗冻要求
我公司生产的钢塑复合拉筋带充分考虑北方气候特点，重新调整产品配方，大大提高其抗冻性要求。
   抗腐蚀性强，使用寿命长
钢塑复合拉筋带能防潮、防水、耐酸、碱、盐的腐蚀，这是由材料本身的化学特性决定的。在施工现场有人曾用浓硫酸浸泡筋带4-5天，对其毫无破坏。而土壤中含量极少的酸、碱、盐对钢塑复合拉筋带几乎没有不利影响。加之钢塑复合拉筋带在生产过程中加入适量的抗老化、氧化和光屏蔽剂，有效的减缓其老化和氧化速度，不仅埋入土中老化十分缓慢，就是从出厂到使用前的1-2年内筋带强度也不会降低，同时伸长率也不增加。经国内有关单位模拟实验表明，钢塑复合拉筋带能满足使用寿命50-100年的永久性工程需要。
  施工简便、工期短、造价省
钢塑复合拉筋带施工简单，接长或与面板连接方便。每个结点拉筋数量比柔性拉筋减少二分之一到三分之二，不需要像刚性拉筋那样需要做焊接、栓接、铆固和防腐处理，铺设省工、不重叠交叉、不弹性卷曲，易于大面积机械化施工作业。加之，装配式的施工方法可节省劳力、缩短工期，从而降低整个加筋土工程造价，钢塑复合拉筋带与柔性拉筋相比可节约10-15%的拉筋费用，与刚性拉筋相比可节约40-60%的拉筋费用。
技术指标

型号
规格
（㎜）
破断拉力
（kN）
100次冻融循环后拉力
（kN）
极限抗拉强度
（MPa）
破断伸长率
（%）
抗冻指标
（℃）
单位重量
（g/m）
似摩擦系数
CAT30015A
30×1.5
≥5.8
≥5.8
115
≤3.0
-35
67.0
≥0.4
CAT30015B
30×1.5
≥6.6
≥6.6
115
≤3.0
-35
71.0
≥0.4
CAT30020A
30×2.0
≥7.5
≥7.5
115
≤3.0
-35
77.0
≥0.4
CAT30020B
30×2.0
≥9.0
≥9.0
150
≤3.0
-35
91.0
≥0.4
CAT30020C
30×2.0
≥11.0
≥11.0
180
≤3.0
-35
91.0
≥0.4
CAT30020D
30×2.0
≥11.0
≥11.0
180
≤3.0
-35
83.0
≥0.4
CAT50022
50×2.2
≥22.0
≥22.0
218
≤3.0
-35
182.0
≥0.5
CAT60022
60×2.2
≥30.5
≥30.5
227
≤3.0
-35
250.0
≥0.5

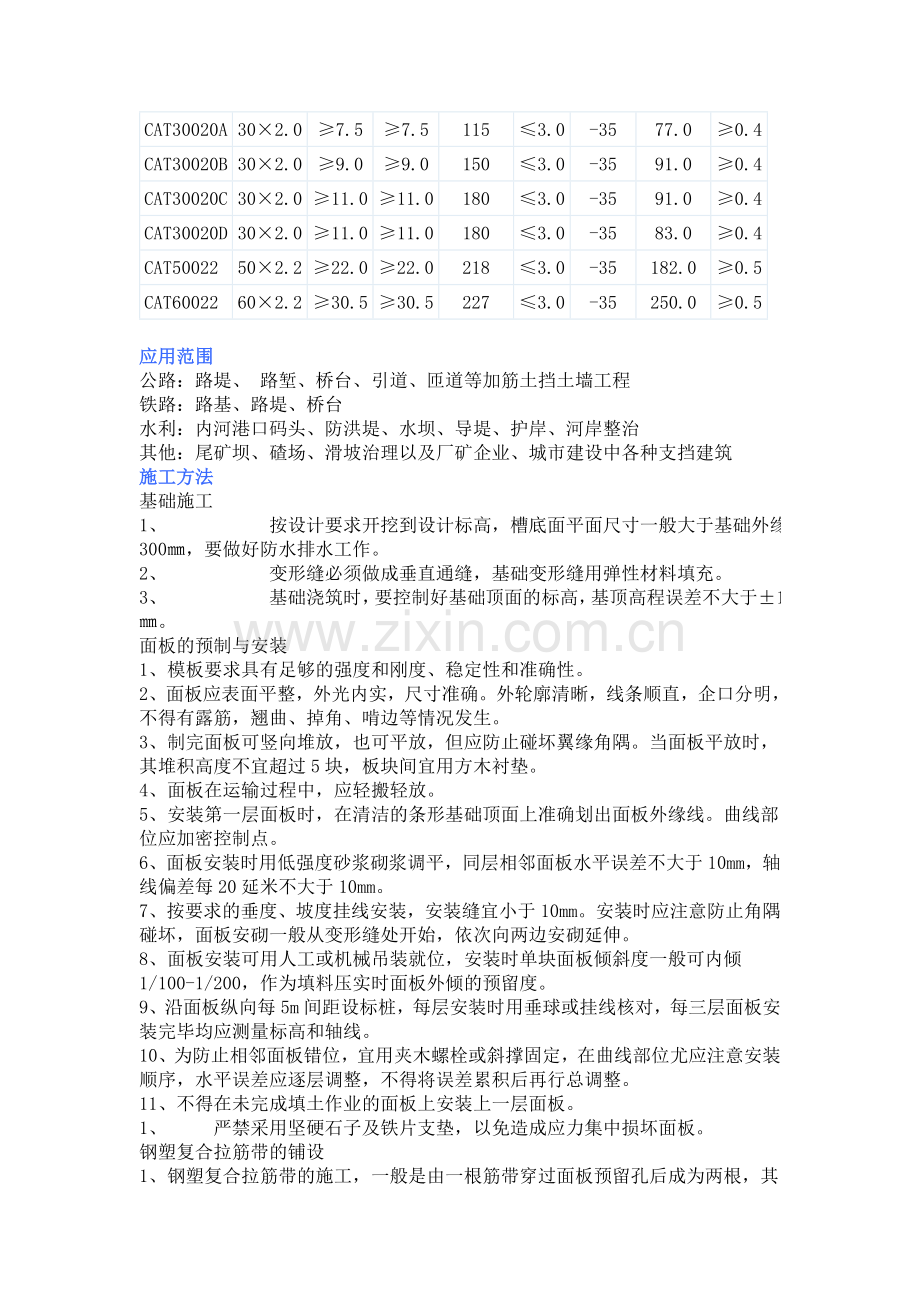

应用范围
公路：路堤、 路堑、桥台、引道、匝道等加筋土挡土墙工程
铁路：路基、路堤、桥台
水利：内河港口码头、防洪堤、水坝、导堤、护岸、河岸整治
其他：尾矿坝、碴场、滑坡治理以及厂矿企业、城市建设中各种支挡建筑
施工方法
基础施工
1、       按设计要求开挖到设计标高，槽底面平面尺寸一般大于基础外缘300㎜，要做好防水排水工作。
2、       变形缝必须做成垂直通缝，基础变形缝用弹性材料填充。
3、       基础浇筑时，要控制好基础顶面的标高，基顶高程误差不大于±10㎜。
面板的预制与安装
1、模板要求具有足够的强度和刚度、稳定性和准确性。
2、面板应表面平整，外光内实，尺寸准确。外轮廓清晰，线条顺直，企口分明，不得有露筋，翘曲、掉角、啃边等情况发生。
3、制完面板可竖向堆放，也可平放，但应防止碰坏翼缘角隅。当面板平放时，其堆积高度不宜超过5块，板块间宜用方木衬垫。
4、面板在运输过程中，应轻搬轻放。
5、安装第一层面板时，在清洁的条形基础顶面上准确划出面板外缘线。曲线部位应加密控制点。
6、面板安装时用低强度砂浆砌浆调平，同层相邻面板水平误差不大于10mm，轴线偏差每20延米不大于10mm。
7、按要求的垂度、坡度挂线安装，安装缝宜小于10mm。安装时应注意防止角隅碰坏，面板安砌一般从变形缝处开始，依次向两边安砌延伸。
8、面板安装可用人工或机械吊装就位，安装时单块面板倾斜度一般可内倾1/100-1/200，作为填料压实时面板外倾的预留度。
9、沿面板纵向每5m间距设标桩，每层安装时用垂球或挂线核对，每三层面板安装完毕均应测量标高和轴线。
10、为防止相邻面板错位，宜用夹木螺栓或斜撑固定，在曲线部位尤应注意安装顺序，水平误差应逐层调整，不得将误差累积后再行总调整。
11、不得在未完成填土作业的面板上安装上一层面板。
1、   严禁采用坚硬石子及铁片支垫，以免造成应力集中损坏面板。
钢塑复合拉筋带的铺设
1、钢塑复合拉筋带的施工，一般是由一根筋带穿过面板预留孔后成为两根，其长度为该结点处加筋体的设计长度另加300-500㎜的富余。（300-500㎜为穿过面板预留孔时所占的长度）。
2、钢塑复合拉筋带铺设时底面应平整，密实，一般应平铺、拉直，不得重叠、不得卷曲、扭结，在铺设时应呈扇形辐射状。
3、钢塑复合拉筋带不得与硬质尖锐棱角的填料直接接触。
4、钢塑复合拉筋带与面板的连接应牢固、可靠并且易于拉紧、拉直。
5、钢塑复合拉筋带铺设的主方向与墙纵向垂直，以保证钢塑复合拉筋带均匀受力和共同发挥作用。钢塑复合拉筋带在加筋体中应尽可能均匀分布，保证加筋体能发挥整体作用。
6、钢塑复合拉筋带在铺设时，下层填料要压实整平，其横向倾斜度以不大于5%为宜，在铺设时，边铺边用填料固定其铺设位置，先用填料在拉筋带的中后部成若干纵列压住拉筋带，填料的多少和疏密以足以固定拉筋带的位置为宜，再逐根检查，拉直、拉紧。
7、因为钢塑复合拉筋带间的摩擦要小于筋材与填料之间的摩擦，故要求钢塑复合拉筋带在加筋体内不相互接触，在结构转角处要用填料隔开，隔层厚度宜大于50mm。
填料的摊铺与压实
1、填料种类要求填料易压实，水稳定性好。填料中的块体的最大块径以不超过分层厚度的2/3为宜，且相应粒径的块体的总含量不大于15%，且最大粒径不得大于15cm。
2、加筋土工程填料的压实是加筋土工程成败的关键，为保证填料的压实，填料应分层回填和分层碾压。
3、拉筋带分层铺设的厚度一般为30cm左右，最大不超过50cm。
4、压路机运行方向应平行于墙面板，下一次碾压的轮迹应与上一次碾压的轮迹重叠轮迹宽度的1/3。
5、第一遍先轻压，使拉筋带位置在填料中能完全固定，然后再重压。
6、碾压时从筋带中部逐步压向尾部，再碾压靠近面板部位，轻压后再全面碾压。碾压的遍数以填料碾压后达到规定的压实度为准。
7、如填料为砂砾石，压路机最好采用振动压路机，低频慢速行驶。但不管加筋土是用什么土做填料，压实机械都禁止采用羊足碾。
8、距面板0.8m范围内及拐角压路机无法压实处，宜用蛙式夯或平板夯等轻型机械压实，一般情况下不要采用人工夯。
9、当采用机械卸料、摊铺时，必须铺以人工作业，人工作业是就近将填料搬运和摊铺在拉筋带上，当推土机摊铺填料时，拉筋带上填料的覆盖厚度不得小于200mm，未压实的加筋体，一般不允许运输车辆在上面行驶，若需临时行驶，则填料厚度不得小于300mm，同时其车速不得大于5km/h，并不准急刹车，以免造成拉筋带的错位。
10、填料碾压时填料的含水率应控制在最佳含水率左右，正式碾压前一般先进行试碾压，以便取得有关施工参数或经验，用来指导大面积施工。

加筋土工程设计原理
摘要: 加筋土工程与其它相比，有一个显著特点，由于加筋材料种类繁多，规格品种复杂，性能指标差异较大，填料的种类和物理力学指标不竞相同，各工程项目间可参考性较差。
1.一般规定
1.1.1设计原则：
① 工程性质、使用要求、工程特点和发展需要
② 安全、适用、经济、美观的要求
③ 因地制宜、合理取材、有利施工、便于维护
④ 多方案比选
保证结构的稳定和安全，
保证各部分具有足够的强度、耐久性，
保证加筋体的整体稳定性。
1.1.2 设计内容：
①构造设计，
②结构计算，
③施工图绘制和明确施工技术要求，
④工程概算或预算。
加筋土工程与其它相比，有一个显著特点，由于加筋材料种类繁多、规格品种复杂、性能指标差异较大，填料的种类和物理力学指标不竞相同，各工程项目间可参考性较差。
加筋土工程能形成独立的使用功能，可作为单位工程编制相应的概算或预算，同时也便于工程施工组织和工程成本核算。
1.1.3 设计基本规定
内部稳定计算是加筋土工程设计的一个特点，公路、水运、铁路、水利等部门基本上相同。外部稳定计算可按各行业或部门规定进行计算（有关计算方法和安全系数取值等）。
内部稳定计算和外部稳定计算均采用单一安全系数法。（不采用分项安全系数法）
2.荷载计算和组合
2.1 荷载类型
（1）加筋土挡墙
1） 加筋体重力，
2） 加筋体上填土重力，
3） 水的浮力和加筋体后方的剩余水压力、水流力，
4） 加筋土体后方土的侧压力，
5） 车辆的等代荷载、固定设备、堆货等使用荷载（包括垂直力和侧压力），
6) 船舶荷载（系缆力、挤靠力、撞击力），
7) 地震荷载。
（2）加筋土桥台
除了有上述部分荷载作用外，加筋土桥台还有以下荷载作用。
1） 支座传递荷载（包括水平力和竖向压力），
2） 垫梁自重力，
3） 加筋土体自重力或加筋体上填土重力，
4） 水的浮托力，
5） 垫梁背面和加筋体背面的土侧压力。
（3）加筋土地基
1） 加筋体重力，
2） 加筋体上填土重力，
3） 地面建（构）筑物重力，
4） 地（路）面车辆等使用荷载 ，
5） 水的浮力 。
2.2 荷载计算
（1）永久荷载作用
1）加筋土体的自重力
2）加筋土体上填土重力
《公路加筋土工程设计规范》在加筋土挡墙的内部稳定分析时，对路堤式挡墙上的填土重力规定换算成等代均布土层厚度计算，见图4. 1。等代土层厚度h1 为：
h1=(H/2－bb)/m (4.1)
式中， h1——加筋体上填土换算成等代均布土层厚度（m），
当h1< H 时，取h1 ＝H；
m——路堤边坡率；
H——加筋体高度（m）；
bb——坡脚至墙面板水平距离（戗台或马道宽度）（m）；
H′——加筋体上路堤高度（m）。
3）加筋土整体式桥台垫梁处传递的自重力
4） 加筋体后填土引起的土压力
5) 水浮力和剩余水压力
(2) 可变荷载
1) 车辆荷载
2) 堆货荷载
3) 其它流动机械荷载
4) 船舶荷载
5) 波浪力和冰荷载
6) 施工荷载
(3) 偶然荷载
偶然荷载一般指地震荷载。
加筋土结构是柔性结构，具有很好的抗震性能。
地震基本烈度小于6度的地区，不计算地震力，
地震基本烈度为7度、8度、9度地区，只考虑水平地震力；
大于9度的地区，其地震力计算应进行专门研究。
2.3 荷载组合
公路加筋土结构的荷载组合有6；
护岸、码头、堤防类加筋体结构承载力极限状态设计考虑以下三种作用效应组合：
持久组合：对于于持久状况下的永久作用、主导可变作用和非主导可变作用的效应组合；持久组合采用设计高水位、设计低水位、极端高水位和极端低水位；
短暂组合：对应于短暂状况下永久作用与可变作用的效应组合；短暂组合采用设计高水、设计低水位或短暂状况下（如施工期）某一不利水位；
偶然组合：组合中包括了地震作用效应。
3.构造设计
3.1 断面型式
断面型式根据地形和地质条件、结构稳定要求拟定。常用的有矩形，倒梯形，正梯形和锯齿形。
加筋体墙高6米以下者，一般选用矩形断面。
墙后边坡较陡，地基基础条件较好，宜选用倒梯形断面。
加筋体地基条件较差，后方边坡平缓，宜选用正梯形断面。
墙体较高，或墙基础本身较高，为满足整体稳定要求和地基承载力要求时，可选用锯齿形断面。
断面型式应考虑地形、地质条件，满足结构稳定要求（外部稳定和内部稳定），方便施工，尽量节约材料和造价，经稳定计算和多方案技术经济比较后确定。
3.2 基础
基础分为面板下的条形基础和加筋体下的基础。
条形基础的作用主要是便于安砌墙面板，起支托、定位的作用。其尺寸大小视地基、地形条件而定，宽度不宜小于30cm，厚度业不宜小于30cm。可采用C15素混凝土或浆砌条石。
基础的埋深在无浸水地区，一般可取60～100cm；浸水工程应根据水流的冲刷和淘刷作用大小而定，一般不少于150cm。
面板下的基础及加筋体下的基础都应满足地基承载力要求。若承载力不满足，应进行地基处理，处理方法与其它地基处理方法一样，如换填、挤密、抛石、桩基和加筋地基处理等。
条形基础沿纵向可根据地形、地质、墙高等条件设置沉降缝，其间距一般取10～30m，岩石地基可取大值。
加筋体基础在纵向同条形基础，在横向可做成阶梯形，但台阶最好2阶为宜，第1级的宽度不小于墙高的40％，且不小于4m 。
3.3 加筋材料
复合加筋带——钢～塑复合加筋带是以高强细钢丝为主受拉元件，外包裹抗老化塑料层，塑料层既使钢丝能协调共同工
作，又保护钢丝免遭锈蚀。钢－塑复合加筋带具有较好的工程性能，对于建筑高大加筋土挡墙，具有比较明显的优势。
加筋材料应具有较高的强度，受力后变形小，表面粗糙、能与填料产生足够的摩擦力，抗腐蚀性好，加工、接长方便，与
面板的连接简单、可靠。
加筋材料的铺设一般为平铺。
3.4 填料
填料的选择要求易压实、与拉筋材料有足够的摩擦力、满足化学和电化学标准。对浸水工程，要求水稳定性好。
因此，砾类土、砂类土、碎石土、黄土、中低液限粘性土及工业废渣（要满足化学和电化学标准）均可应用。
对目前大量应用的聚丙烯土工带、土工格栅、土工织物等土工合成材料，应尽量避免金属离子（铜、锰、铁等）进入加筋体，填料中不宜含有氯化钙、碳酸纳、硫化物等化学物质。
填料的压实能否达到设计要求是加筋土工程成败的关键。加筋土力学性能的改善和稳定性的提高与填料的压实紧密相关，因此，填料除了上述要求之外，还必须要有一个土工标准。
土工标准包括力学标准和施工标准，力学标准包括填料的组成成分、物理指标、力学指标，施工标准主要以压实度来控制。
3.5 面板
面板的作用是装饰整洁墙面、约束土体、传递下滑土体的推力，与加筋材料、填料共同形成加筋体。
面板的选择原则是与环境协调、造形优美、便于施工（预制脱模方便、便于安装、与筋带连接方便，规格品种少）、造价经济。
面板的型式常用的有槽形板、十字板、六角形板、L形板、矩形板等。
面板的厚度由拉筋拉力对面板的作用计算而确定，长和宽要与筋带的铺设、施工方法相一致。
面板上的筋带结点，可采用预埋钢拉环、钢板锚头或预留穿筋孔等形式。
墙顶、转角处、沉降缝处、与其它构筑物相结处可采用部分异形板或角隅板。异型板或角隅板既要考虑到结构上的需要，也要考虑到整个墙面的美观、整洁、顺畅、自然。
3.6 排水和反滤设施
加筋土挡墙和加筋土边坡都需做好排水设施。
位于河岸上的加筋土工程，在墙面板后做好反滤设施。
3.7 其它
加筋土挡墙的压顶或帽石。
墙顶栏杆可根据需要情况设置，现浇混凝土帽石时预留栏杆柱插口。
加筋体基底和后方边坡处理。
当挡墙高度较大时，在墙的中部宜设置错台。
当墙上有其它构筑物时，如涵洞等，构筑物的稳定应单独考虑。
墙（坡）顶种的绿化要求。
4.加筋土工程设计计算
4.1 加筋土工程设计计算内容
加筋土挡墙和加筋土边坡设计计算内容一般包括：
（1）内部稳定计算
A． 加筋材料抗拉强度计算
B．加筋材料抗拔稳定计算；
（2）外部稳定计算
A、筋体倾覆稳定、滑移稳定、整体稳定验算，
B．基底应力和地基承载能力验算，
C．加筋体中变截面处的倾覆、滑移和整体稳定验算；
（3）构件强度和配筋计算
A．面板强度计算，
B．钢筋混凝土加筋带强度计算，
C．桥台垫梁、地基基础梁等构件强度计算等；
（4）其它计算
A．加筋土岸壁码头系船设施稳定计算，
B．水流对基础的冲刷与防护计算，
C．特殊处理地基需要的计算，
D．沉降变形计算等。
加筋地基计算内容一般包括：
稳定计算、承载能力（或承载比）计算和沉降变形计算。
设计计算时应考虑各种可能的荷载组合，即各种可能的工况。
4.2 加筋土挡墙内部稳定计算
（1）条带式直立加筋土挡墙
对高度小于12m的一般直立式加筋土挡墙，按局部平衡法计算。设结点的水平向间距为Sx，竖向间距为Sy，则加筋体中第i层1个结点加筋带的拉力为：
Ti = Ki Wi Sx Sy
Ki 可按规范计算（式（3.13））或经验法计算（式（3.12g））。
筋体中第i层1个结点所需加筋带的根数为：
nik= TI / Td (4.7)
式中， nik ——由强度计算所得的第 层1个结点加筋带的根数；
Td ——加筋带的设计拉力，取单根加筋带在延伸率为1.5%~2%的抗拉力，且不大于加筋带的极限抗拉强度的1/4~1/5，(kN)。
第i层加筋带的锚固长度按下式计算：
L2i=Kf Ti /(2ni b Wi f) (4.8)
式中， ni ——1个结点加筋带根数的设计实际采用值， ni 3 ni k ，
且不小于2，一般取偶数；
b ——单根加筋带的宽度(m)；
其余符号意义同前。
加筋带的下料长度为：
Lxi = 2( L1i + L2i )+(0.3~0.5)m (4.9)
加筋带与面板在结点处采用钢筋拉环连接，拉环设计同吊环设计，拉力为Ti 。
（2）包裹式加筋土挡墙
加筋材料采用土工格栅或高强土工布，在纵向方向一般连续铺设，加筋材料拉力和抗拔稳定计算同前，包裹回折长度L0按下式计算：
L0= Kf Ti /(4 g zi tg j sg ) (4.8)
式中，L0——回折长度(m)；
Kf——抗拔安全系数；
Ti——土工格栅拉力(kN/m)， Ti = Ki Wi Si ；
Ki ——侧压力系数；
Wi——计算截面上的垂直压应力(kN/m2)；
Si——第i层土工格栅的层间距(m)；
j sg——土工格栅与填土的摩擦角(° )，由试验测得；
其余符号意义同前。
土工格栅的下料长度为：
Lxi = L0 + L1+ L2 + S (4.11)
由于加筋材料在纵向连续铺设，为了达到经济的目的，可调整加筋材料的层间距Si
Si= Td / (Kfi Wi ) (4.12)
式中，Td ——加筋材料的设计抗拉强度，取极限抗拉强度的1/4~1/5。
（3）L形面板阶梯型挡墙
如图4.8 所示L形面板的阶梯型墙，稳定坡面（或破裂面）的倾角为。破裂面以外为滑动体，每层滑动体的平均宽度为aS+0.5r S，每层滑动体的重量为：
Wa = ( a + 0.5 r ) g S2 (4.13)
防止面板滑动所需要的加筋材料拉力为：
Td = Wa tg( b - j ) (4.14)
加筋材料与面由拉环锚固时，按式（4.7）和式（4.8）确定筋带数量。加筋材料在L板处采用回折包裹时，加筋材料与面板的摩擦力Fb为：
Fb = 2a g S2 tg j b (4.15)
回折加筋材料的摩擦力F为：
F0 = 2 g S L0 tg j sg (4.16)
[ Kf ] Ti = Fb + F0 (4.17)
上述各式中，Wa——每层滑动体的重量(kN/m)；
S ——加筋材料层间距(m)；
a ——L面板底宽系数， a=B/S；
r ——梯形墙坡度比；
b ——破裂面倾角(° )；
j b——加筋材料与面板的摩擦角(° )；
（4）其它
对整体式桥台或墙高大于12 m的挡墙，在公路荷载组合Ⅰ（基本可变荷载的一种或几种与永久荷载的一种或几种组合）时，应采用总体平衡法验算，即按式（3.63）、式（3.64）和式（3.65）计算，也可直接采用经验法计算。
对外墙面陡于稳定面的阶梯型挡墙，也可用总体平衡法计算加筋体的内部稳定。
4.3 加筋土挡墙外部稳定验算
首先确定加筋体结构断面的“墙背”。根据加筋体的填料和“墙背”后的填料及施工要求，参照附录确定“墙背”的外摩擦角，按规定确定各种工况，分别计算作用在“墙背”上的荷载（主要为土压力）。
加筋体沿基底及各界面处的滑移稳定按式（3.20）和（3.21）进行验算。
加筋体的倾覆稳定（沿加筋体前趾处）按式（3.22）和（3.23）进行验算。
加筋体基底应力按式（3.24）和（3.25）进行验算。根据规范规定，加筋体后踵处的基底应力s min3 0,当要满足s min=0时，相应的加筋体宽度，即底层加筋长度为最小
Lmin = H ( Ka )1/2 （4.18）
地基容许承载力验算
墙体前趾处不超过地基容许承载能力[R]值，其加筋长度为：
L≥｛Ka g 1 H/（〔R〕－ g 1 H ）｝1/2 （4.19）
式中，Ka——墙后填土的主动土压力系数；
H ——计算墙背的填土高度（含等代土层高度）（m）；
g 1——墙后填土重度（kN/m3）； [R] ——地基容许承载力（kN/m2）。
由于加筋体属柔性结构，按上述方法计算的墙前趾处的最大基底应力可进行适当折减。
加筋体与地基及后方部分填土的整体稳定按式（3.29）或式（3.30a）、（3.30b）进行验算。计算时一般不考虑圆弧穿过加筋层的情况。对于锯齿型断面，滑弧面穿过加筋体的下部加筋层时，应考虑用复合滑动面进行稳定验算，此时
Ks=(RAD＋RDE＋RT) / FAD （4.20）
式中，RAD、RDE ——分别为圆弧段AD、直线段DE的阻滑力
FAD——圆弧段AD的下滑力；
RT ——BD段拉筋产生的阻滑力；
Tfi——BD段第层加筋对应该滑面的抗拔力；
Td—— BD段第层加筋的容许拉力；
nk—— BD段加筋带总层数。
4.4 加筋边坡与加筋堤设计计算
（1）加筋边坡
加筋边坡与一般边坡相比，坡度都比较陡，根据边坡高度和填土情况及工作条件，坡比一般为1 : 0.5~ 1 : 1.5。
加筋边坡的设计计算主要为整体稳定计算，即按式（3.66）或式(3.67)计算。计算前，先参考类似工程初步选择加筋材料，拟定一个布筋方案，进行试算。然后再根据试算结果调整加筋材料，优化布筋方案，再进行详细计算。或者选择多种加筋材料和拟定相应的多种布筋方案计算，并进行技术经济比较，从中选择最佳方案绘制施工设计详图。
（2）堤底加筋垫层
根据情况，按式（3.71）或式(3.72)进行计算。
4.4.5 其它设计计算
（1）构件强度计算
面板承受填土压力，填土压力通过结点加筋材料向后传递。
（2）基础冲刷与防护计算
（3）局部冲刷
4.6 加筋地基设计计算
条形加筋地基的承载能力可由下式计算：
P = a c Nc b + T ( 2 sinq + b Ngb / r ) + g Df Ng b (4.25)
式中，P ——加筋地基承载力(kN/m)；
a ，b ——地基形状系数，一般a =1，b =0.5；
C ——地基土的凝聚力(kPa)；
Nc，Ng ——与内摩擦角有关的承载力系数，按建筑地基规范，可取Nc=5，Ng =1.39；
b ——基础宽度(m)；
T ——加筋材料抗拉强度(kN/m)；
q ——基础边缘与加筋材料的倾角，一般取10° ~20° ；
r ——假想“网兜”的半径(m)，取软土层厚的一半，或取3 m，但不超过5 m ；
g ——地基土重度(kN/m3)；
Df ——填土下沉及侧向隆起高度(m)。
5.加筋土工程设计注意问题
5.1 材料指标的选用
（1）加筋材料
加筋材料的设计取值，有两个重要指标，即强度和变形，各种手册和规范给出了一个较大的选择范围。在实际工程中，对合成类材料，应以2%变形时的强度值为控制值，最大不超过破断荷载的1/4，同时还应注意材料的防老化性能；对钢-塑复合带，变形比较小，材料的设计取值不应超过其破断荷载的1/3。对材料检测中离散性较大的材料，强度设计取值还应适当降低。
（2）加筋体填料
加筋体填料的重度、内摩擦角、似摩擦系数等指标都应以实测值为准。
（3）后方填料及地基承载能力
墙后填料在工程设计中应予充分重视，其设计取值既关系到工程的安全，同时又与工程造价紧密相关。设计中对后方回填料应明确施工标准，对填筑方式和排水设施都应充分注意。
地基承载力指的是加筋体下的地基，其承载能力应以多种方式确定，以现场实测为主。
5.2 地基处理
当加筋体下的原状地基承载力不能满足工程要求时，地基就要进行处理。加筋土结构的地基处理常用方法有：
（1）换填——将软弱层挖掉，换上片石、砂卵石等，分层碾压填筑或夯填；对水下基础用夯实的抛石基床比较适当。
（2）加大基础梁的高度和宽度；
（3）加筋地基；
（4）强夯处理；
（5）桩基——单排桩连续地基梁或低桩承台，根据稳定要求定和现场施工情况定，可采用挖孔桩、钻孔桩、楔形桩、碎石桩和灰土桩等；
（6）灌浆、高压注浆及深层搅拌等。
摩擦加筋原理
dl ——微元体长，
σ——压住拉筋的法向应力，
T1————拉筋左截面受力，
T2————拉筋右截面受力，
F——拉筋与土之间摩擦系数
b ——筋带宽度， 略去筋带重量和微元体土体重量。
土的水平推力在该微元段拉筋中 所引起的拉力为 dT， dT＝T1－T2。 设d F为土粒与拉筋在该微元 段上产生的总摩擦力，则有：dF=2f b dl(3.1)根据该微元体的受力分析，可知， 如果dF＞ dT(3.2)则筋－土之间就不会产生相互错动。 或者说， 土的水平推力被筋－土间的摩擦力所克服， 微元体保持稳定。反之则不能保持稳定。
加筋土墙稳定分析
沿主动破裂面BC将墙体分为主动区和稳定区，见图3.2。下滑土棱体ABC自重 产生的水平推力对每一 层拉筋形成拉力T，欲将拉筋从土中拔出，而稳定区土体与筋带的摩擦阻力阻止拉筋被拔出。如果每一层拉筋与土体摩擦阻力均能抵抗相的土推力，则整个墙 体就不会出现BC滑动面，加筋土的内部稳定有保证。设每层筋带所受的土体的水平推力为T，那么T ＜ f b dl(3 .3)L2——拉筋在稳定区的长度 为判定加筋体稳定与否的必要条件。按上述的摩擦加筋原理分析，拉筋的工作类似于通过筋带建结构锚固在稳定土体中，所以，稳定区又称为锚固区，拉筋在稳定区的长度称为锚固段长度或有效长度。 摩擦加筋原理由于概念明确、简单，在加筋土挡墙的足尺试验中得到较好的验证。因此，在加筋土的实际工程中，特别是加筋土挡墙工程中得到较广泛的应用。 但是，摩擦加筋原理忽略了筋带在力作用下的变形，也未考虑土是非连续介质、具有各向异性的特点。所以，对高模量的加筋材料，如金属加筋材料比较适用，对加筋材料本身模量较小、相对变形较大的合成材料（如塑料带等），则是比较近似的。
准粘聚力原理
加筋砂样比无筋砂样强度提高，可根据库仑理论和摩尔破坏准则来加以阐明。 根据库仑理论，土的极限强度为
τf ＝ σ tgφ＋C （3 . 4）
式中 τf ――土的极限抗剪强度
σ ――土体上受到的正应力
C ――土的凝聚力
φ ――土的内摩擦角
当C＝0时为砂土，C≠0时为粘性土
设σ1f 为土样破坏时的最大主应力， σ3为土样侧面的最小主应力。根据土样破坏时土样的摩尔园与土样的库仑强度线相切的条件，可得
σ1f= σ3 tg 2 (45o +φ/2) +2 c tg(45 +φ/2) (3. 5 )
C =（Δσ3 /2）tg (45 °+φ/2 ) (3.6)
设A为试件的截面积，
Rf 为每层拉筋单位宽度加筋土中拉筋带的抗拉力，
Sy 为加筋土体中拉筋层的竖向间距，则拉筋拉力，
有 C′＝（Rf /2 Sy）tg (45°+φ/2 ) （3.7）
其它理论假设
均质等代材料原理
加筋土是由填料土与加筋材料层层交替铺设而成的复合体，每一加筋材料和每一层填土形成一个单元层，每层相互平行且间距相等，因此，可将加筋体看成为交替正交层系。加筋体由很多的单元层组成，加筋体的厚度（即正交层系）与单元层相比要厚得多。假定各单元层的分层界面上无相对位移，每一层中三个均质材料的平面垂直于一个直角坐标轴，而且层面必须平行于一个弹性对称面。那么，这种交替正交层系可以用等代均质材料的理论来分析，以研究加筋土在工作荷载作用下性状。 为计算加筋体中的应力分布，需要确定“等代于”土与加筋层系统的均质正交材料的性质，有关荷载条件和所给结构的几何条件。如果要确定等代材料中一点的应力，则可用正交层理论求得土与加筋中同一点的应力。将未加筋土体中的临界应力区与加筋数量不同、加筋方向不同、加筋材料布置不同的加筋体中的临界应力区进行比较，就可获得加筋土的最佳设计。
弹塑性层板理论
加筋体是填土与加筋材料层层铺设而成，把每一层加筋材料和填土看成为一个“层板单元”，整个加筋体就是由粘结在一起的层板单元的有限层组成。假定每一层单元具有唯一的确定的材料性质，则可用增量分析法计算层板单元在弹塑性状态下的位移和应力，从而对加筋体的应力－变形特性进行分析。
有限元分析
将加筋体看成一般的实体结构，利用有限元计算的方便特点，将土体、加筋材料、加筋材料与填土界面进行离散，形成各自的单元。各种单元的性质用相应的材料的本构关系去描述，材料特性描述可以是弹性模型，也可采用弹塑性模型。一般，土体单元采用常应变三角形单元，加筋材料采用一微单元，接触面单元采用古德曼单元0万U豆体验卡
卡号：50D890668267e3349e33
密码：686d03401eefba96faba
奖品名称：500万U豆体验卡
卡号：50De7a00c543af387fc0
密码：b26488ce65abc1787202
奖品名称：500万U豆体验卡
卡号：50Dbac638

85c802fd52e
密码：3d1c344384327b85efff
奖品名称：500万U豆体验卡
卡号：50Dd97f0765bdf6998a3
密码：48db1c14e42a2b321fac
奖品名称：500万U豆体50D61

215eb41ae3cc919
密码：25bffae5346e7b7d2548

奖品名称：100万U豆体验卡
卡号：10D1cab621456ab278ab
密码：709f65f32865af2559c2
奖品名称：100万U豆体验卡
卡号：10D8f1d6a4b953f3474e
密码：6e2e4017cce30dc7e055
奖品名称：100万U豆体验卡
卡号：10Dd1fc6d6dd529b6892
密码：a5dbdd8338f91d2c0701

奖品名称：100万U豆体验卡
卡号：10D08377b71d4374262b
密码：1d7a7c21ebd99b798a54
