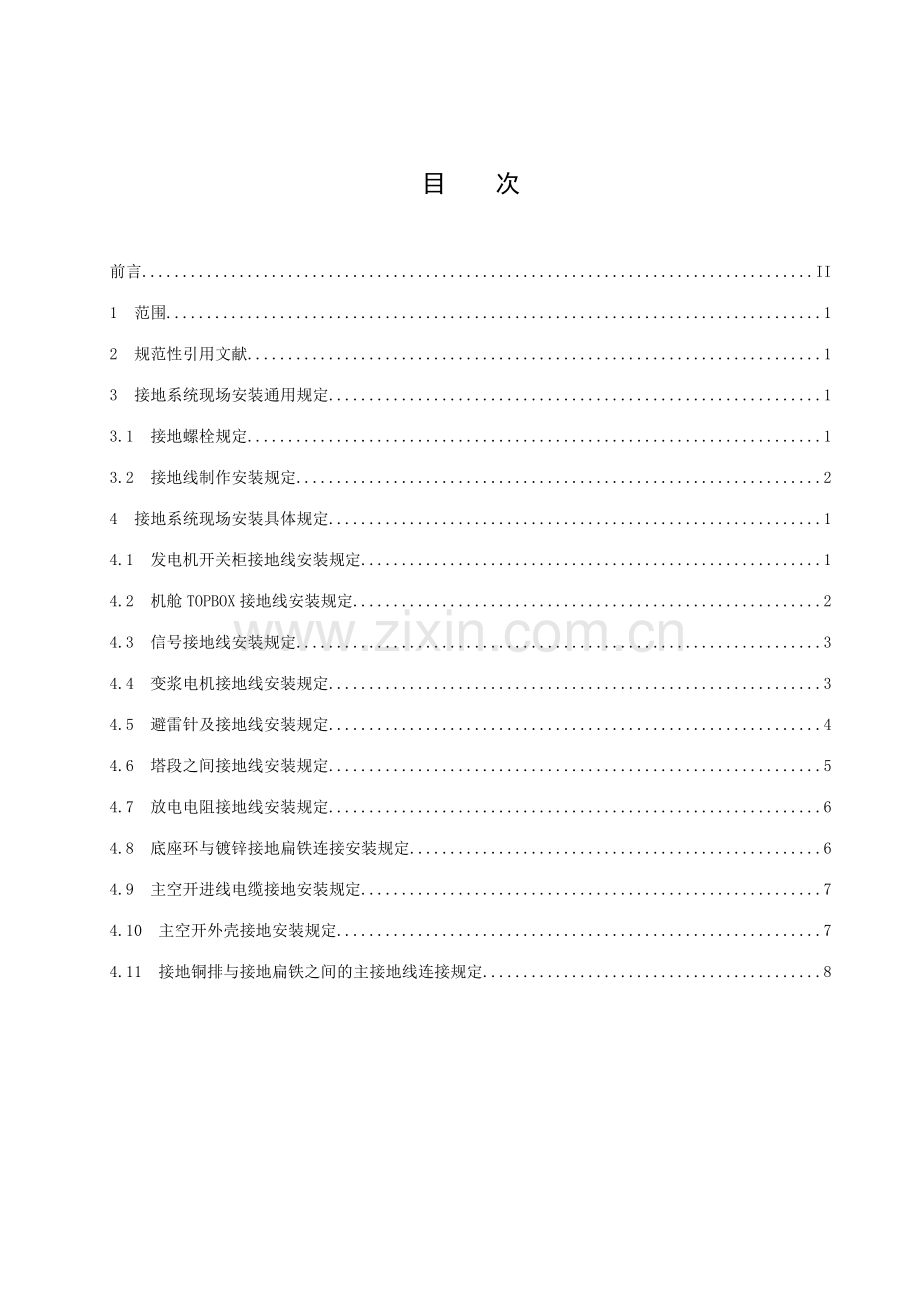

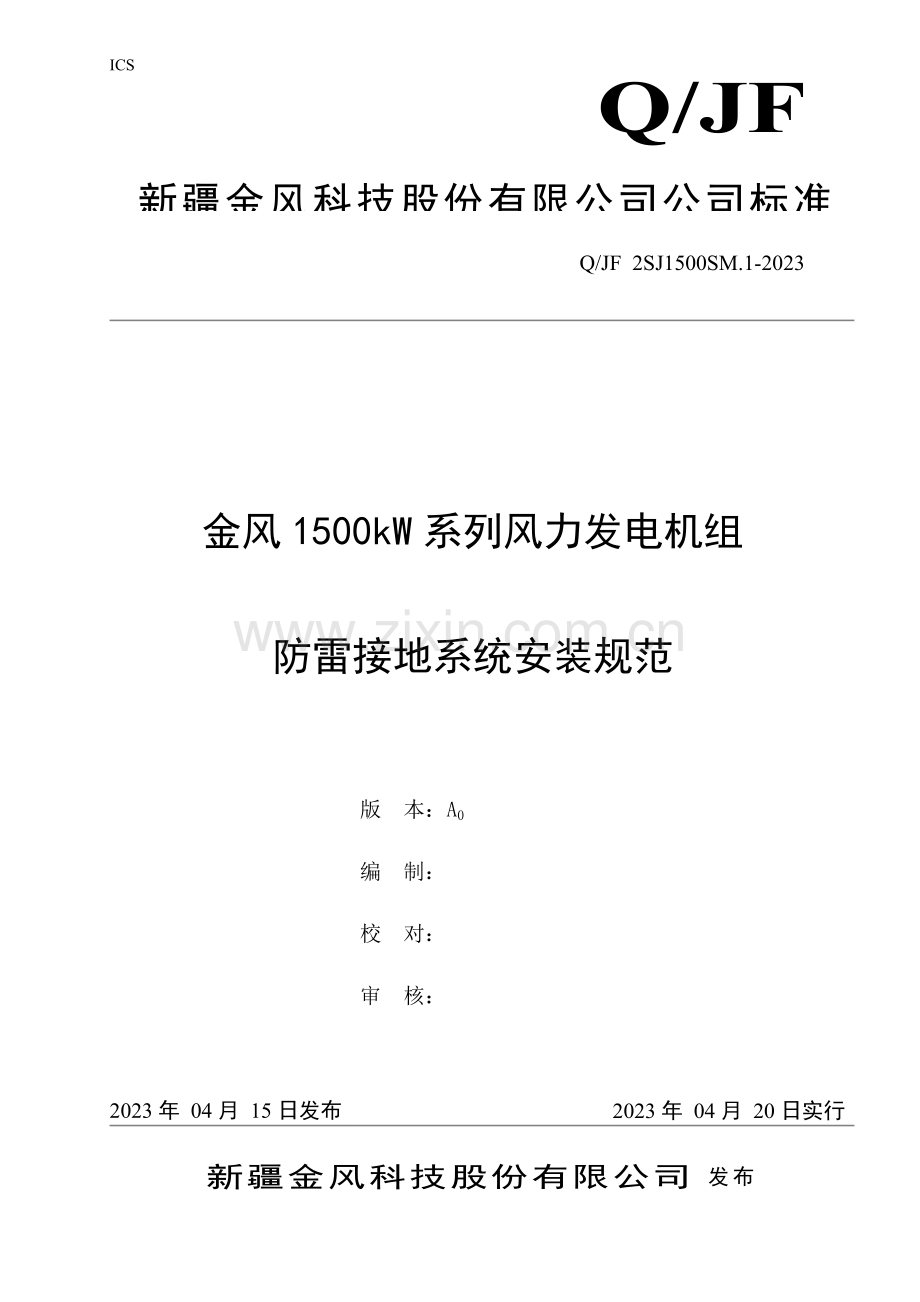

1、新疆金风科技股份有限公司 发布2023年 04月 20日实行2023年 04月 15日发布金风1500kW系列风力发电机组防雷接地系统安装规范版 本:A0编 制: 校 对: 审 核: 标准化: 批 准:日 期:Q/JF 2SJ1500SM.1-2023Q/JF新疆金风科技股份有限公司公司标准ICS目 次前言II1 范围12 规范性引用文献13 接地系统现场安装通用规定13.1 接地螺栓规定13.2 接地线制作安装规定24 接地系统现场安装具体规定14.1 发电机开关柜接地线安装规定14.2 机舱TOPBOX接地线安装规定24.3 信号接地线安装规定34.4 变浆电机接地线安装规定34.5 避雷

2、针及接地线安装规定44.6 塔段之间接地线安装规定54.7 放电电阻接地线安装规定64.8 底座环与镀锌接地扁铁连接安装规定64.9 主空开进线电缆接地安装规定74.10 主空开外壳接地安装规定74.11 接地铜排与接地扁铁之间的主接地线连接规定8前 言本标准的编制参照了GB/T 1.1-2023标准化工作导则 第一部分:标准的结构和编写规则本标准由新疆金风科技股份有限公司提出并归口。本标准起草单位:新疆金风科技股份有限公司技术部电控室。本标准重要起草人:李强本标准代替标准的历次版本发布情况为:初次发布本标准批准人:曹志刚金风1500kW系列风力发电机组 防雷接地系统安装规范1 范围本标准合用

3、于金风1500kW系列风力发电机组(以下简称1500kW系列机组)防雷接地系统安装。2 规范性引用文献1500kW系列机组防雷接地系统的安装规范按照322-1998:防雷及接地安装工艺标准执行。3 接地系统安装通用规定 3.1 接地螺栓规定3.1.1 接地系统使用的螺栓如没有特别注明均为达克罗螺栓,8.8级以上。3.1.2 对于需带螺母的螺栓,须配平垫、弹垫。3.1.3 本文献中凡没有注明螺栓型号的地方,表白螺栓已随机自带。3.1.4 接地螺栓的力矩规定见表1。表1 接地螺栓力矩规定螺栓规格M10M12M16力矩(Nm)35601203.2 接地线制作安装规定3.2.1 本规定合用于35mm2

4、以上接地电缆;3.2.2 在剥电缆头时,要根据接线端头长度加2mm剥除,注意不要将电缆芯打散;3.2.3 电缆与接线端头的连接,规定先涂导电膏后,用专用工具压接三道,并去除毛刺;3.2.4 注意两端接线端头的方向,不要扭绞;3.2.5 两端分别套上长100mm的热缩套,用热风机缩紧;3.2.6 接地两端接触面规定除漆、除锈、除渣并涂抹导电膏。4 接地系统安装具体规定 4.1 发电机开关柜接地线安装规定4.1.1 发电机开关柜接地线使用35mm2黄绿双色电缆,一端压DT-35mm2 12铜接线端头,连接在发电机开关外壳的A点上,见图1;另一端压DT-35mm2 10铜接线端头,接在发电机开关柜的

5、右下侧B点背面D点上,见图2,图3所示。4.1.2 发电机开关柜接地线从A点引出,经C点穿出,接至D点,如图2所示。4.1.3 发电机开关柜接地线长度为500mm,每个开关柜1根,共2根。4.1.4 A点螺栓规格为M1240,B点螺栓规格为M1035。图1 发电机开关柜接地线安装示意图(一)图2 发电机开关柜接地线安装示意图(二) 图3 发电机开关柜接地线安装示意图(三)4.2 机舱TOPBOX接地线安装规定4.2.1 机舱TOPBOX接地线使用6mm2黄绿双色电缆,一端压ROT 8-6mm2 环型预绝缘端头,连接在TOPBOX右下侧接地螺栓上,见图4中的A点;另一端压ROT 10-6mm2

6、环型预绝缘端头,接在机舱上层平台接地排上,见图4中的B点。4.2.2 机舱TOPBOX接地线长度为2023mm,TOPBOX侧螺栓规格为M825,接地排侧螺栓规格为M1035。图4 机舱TOPBOX接地线连接示意图4.3 信号接地线安装规定4.3.1 风向标屏蔽层进入TOPBOX后接在防雷模块116A3下口接地端子,见图5中A点所示;从防雷模块上口输出端引出的电缆屏蔽层接在116A3上口的接地端子,见图5中B点所示。4.3.2 风速仪屏蔽层进入TOPBOX后接在防雷模块116A5下口接地端子,见图5中A点所示;从防雷模块上口输出端引出的电缆屏蔽层接在116A5上口的接地端子,见图5中B点所示。

7、4.3.3 温度传感器屏蔽层接地:6个电机温度传感器、TOPBOX温度传感器和机舱柜温度传感器的屏蔽层剥出450mm,集中压接在一个线鼻子上接到TOPBOX底部有接地标志的螺栓上;环境温度传感器的屏蔽层剥出400mm压上管型接线端子接到就近的接地端子上。图5 TOPBOX信号接地线连接示意图4.4 变浆电机接地规定4.4.1 变浆电机接地线使用6mm2黄绿双色电缆,一端压DT-6mm2 6铜接线端头,连接在电机外壳上,见图6中的A点;另一端压DT-6mm2 6铜接线端头,接在变桨柜支架接地螺栓上,见图6中的B点所示。4.4.2 变桨柜接地线长度为2023mm,每个变浆电机1根,共3根。图6 变

8、浆电机接地线连接示意图4.5 避雷针及接地线安装规定4.5.1 安装避雷针时,应将机舱外侧的金属板安装面进行除漆、除锈、除渣,避免接触不良影响雷电流的引导,并涂导电膏使导体良好接触。如图7所示。4.5.2 从机舱天窗正对避雷针,左边支架高的位置安装风向标,右边安装风速仪,如图8所示。图7 机舱外侧避雷针安装金属板示意图 图8 风向标风速仪安装示意图4.5.3 避雷针接地线使用95mm2黄绿双色电缆,一端压DT-95 mm2 10铜接线端头,连接在避雷针安装金属板下方机舱内侧,见图9中的A点;另一端压DT-95 mm2 10铜接线端头,接在机舱上层平台左下侧接地排上,见图9中的B点。4.5.4

9、由于机舱内侧是绝缘的,为保证铜接线端头接触面积,增长一个块金属板放在A点与C、D、E点之间,再将铜接线端头接在金属板上。如图9所示。4.5.5 避雷针接地线长度为4000mm,避雷针安装金属板下方机舱内侧螺栓规格为M1055,接地排侧螺栓规格为M1035。图9 避雷针接地线连接示意图4.6 塔段之间接地线安装规定4.6.1 塔段与塔段之间的接地连接用70mm2镀锡铜编织带,共需9根镀锡铜编织带,其中底座环与下塔段连接为3根,下塔段与中塔段连接为3根,中塔段与上塔段连接为3根。如图10所示4.6.2 塔段与塔段之间每组接地极都要连接良好,不能漏掉,连接前先对镀锡铜编织带接线鼻和接地极的安装面进行

10、除漆、除锈、除渣,并涂导电膏使导体良好接触。4.6.3 铜编织带与塔架接地极之间用M1240螺栓与塔架连接。铜编织带外形如图11所示。图10 塔段接地连接示意图图11 接地铜编织带示意图4.7 放电电阻接地线安装规定4.7.1 放电电阻接地线使用35mm2黄绿双色电缆,一端压DT-35mm2 12铜接线端头,连接在接地排上;另一端压DT-35mm2 8铜接线端头,接在放电电阻壳体接地螺栓上。4.7.2 放电电阻接地线长度为3000mm,接地排侧螺栓规格为M1240,壳体侧螺栓规格为M825。4.8 底座环与镀锌接地扁铁连接安装规定4.8.1 接地扁铁分120。从地基引出,必须分别与底座环3个接

11、地极焊接。接地扁铁的引出位置要根据机械图纸拟定,与底座环接地极对齐。接地极分布如图12所示。4.8.2 接地扁铁折弯弧度应大于90。,不宜成直角形,折弯半径必须大于扁铁厚度的2.5倍。4.8.3 接地扁铁与接地极的搭接长度为扁铁宽度的两倍。4.8.4 接地极与接地扁铁连接前先在扁铁上开1个13的孔,孔与底座环接地极的孔对齐。须使用电钻开孔,不能用电焊开孔,防止扁铁镀锌层过热脱落, 避免扁铁上下表面有焊渣。 4.8.5 接地扁铁与底座环接地极焊接时,扁铁可以放在接地极上面,也可以放在接地极下面,但是要保证搭接长度符合规定,三面焊接。4.8.6 焊接前先清理搭接面进行除漆、除锈、除渣,扁铁搭接面规

12、定平整无形变。4.8.7 焊缝规定光滑平整,焊迹不能突出扁铁上端搭接面,不得有虚焊、夹渣等缺陷。4.8.8 搭焊接完毕需清除表面焊渣及扁铁上端接平面异物。4.8.9 对焊接处刷银粉漆作防腐解决(扁铁上端搭接平面不允许刷漆,必须保持清洁)。 4.8.10 接地极1、2、3安装及焊接规定如图13所示 。图12 接地极分布图 图13 接地极安装及焊接示意图4.9 主空开进线电缆接地规定4.9.1 从箱变引入的主空开进线铠装电缆内的接地线接在接地排上,压DT-500mm2 12铜接线端头,接地线长度2200mm,接地排侧螺栓规格为M1240。如图14所示。4.9.2 从主空开进线铠装电缆引出的7根接地

13、铜编织带接在接地排上,压DT-35mm2 10铜接线端头,接地铜编织带长度1900mm,接地排侧螺栓规格为M1035。如图14所示。图14 主空开进线电缆接地示意图4.10 主空开外壳接地规定4.10.1 主空开接地线使用95mm2电缆,一端压DT-95mm2 12铜接线端头,连接在主开关外壳的A点上,见图13;另一端压DT-95mm2 12铜接线端头,接在接地排B点,见图15所示。4.10.2 主空开接地线从A点引出,经主空开正下方,接至B点,如图15所示。4.10.3 主空开接地线长度900mm,主开关外壳的A点螺栓规格为M1240,接地排侧螺栓规格为M1240。图15 主空开外壳接地示意图4.11 接地铜排与接地扁铁之间的主接地线连接规定4.11.1 主接地线使用185mm2电缆,一端压DT-185mm2 12铜接线端头,连接在接地极3上,见图16所示;另一端压DT-185mm2 12铜接线端头,连接在接地铜排上,见图16所示。4.11.2 接地线长度为3000mm,接地极3侧螺栓规格为M1240,接地排侧螺栓规格为M1240。图16 主接地排与接地扁铁连接示意图
