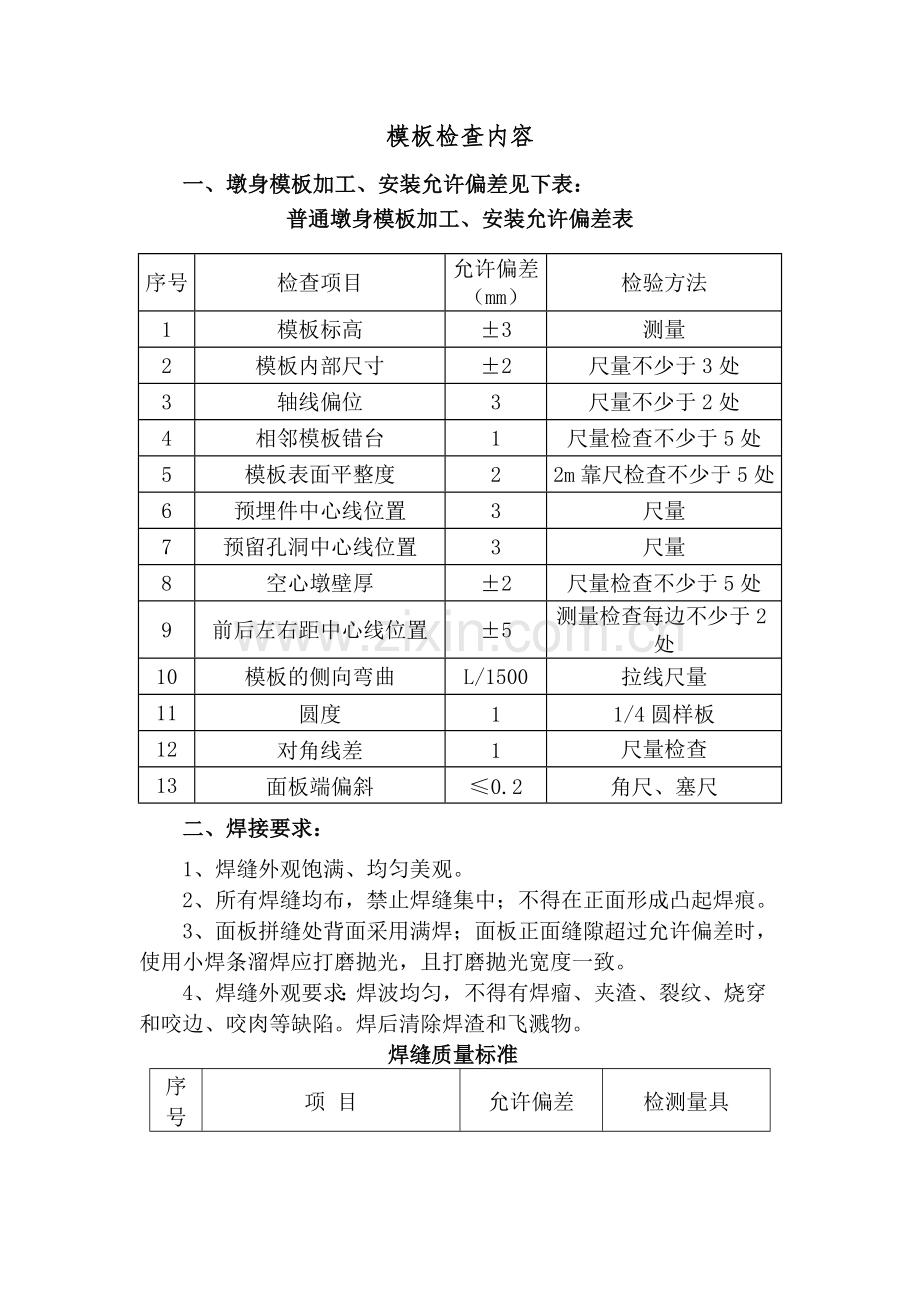

模板检查内容
一、墩身模板加工、安装允许偏差见下表：
普通墩身模板加工、安装允许偏差表
序号
检查项目
允许偏差（mm）
检验方法
1
模板标高
±3
测量
2
模板内部尺寸
±2
尺量不少于3处
3
轴线偏位
3
尺量不少于2处
4
相邻模板错台
1
尺量检查不少于5处
5
模板表面平整度
2
2m靠尺检查不少于5处
6
预埋件中心线位置
3
尺量
7
预留孔洞中心线位置
3
尺量
8
空心墩壁厚
±2
尺量检查不少于5处
9
前后左右距中心线位置
±5
测量检查每边不少于2处
10
模板的侧向弯曲
L/1500
拉线尺量
11
圆度
1
1/4圆样板
12
对角线差
1
尺量检查
13
面板端偏斜
≤0.2
角尺、塞尺
二、焊接要求：
1、焊缝外观饱满、均匀美观。
2、所有焊缝均布，禁止焊缝集中；不得在正面形成凸起焊痕。
3、面板拼缝处背面采用满焊；面板正面缝隙超过允许偏差时，使用小焊条溜焊应打磨抛光，且打磨抛光宽度一致。
4、焊缝外观要求：焊波均匀，不得有焊瘤、夹渣、裂纹、烧穿和咬边、咬肉等缺陷。焊后清除焊渣和飞溅物。

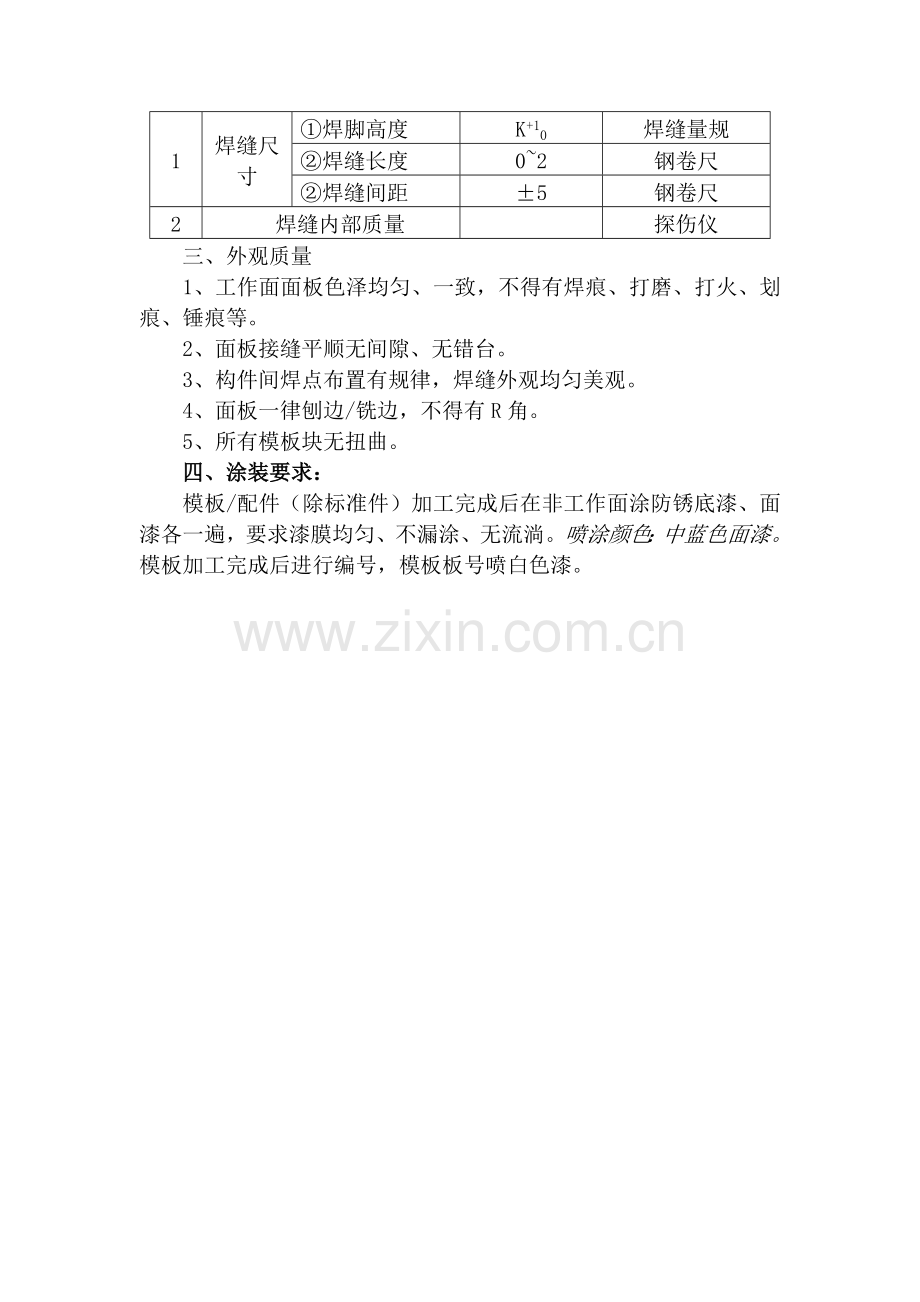

焊缝质量标准
序号
项 目
允许偏差
检测量具

1
焊缝尺寸
①焊脚高度
K+10
焊缝量规
②焊缝长度
0~2
钢卷尺
②焊缝间距
±5
钢卷尺
2
焊缝内部质量

探伤仪
三、外观质量
1、工作面面板色泽均匀、一致，不得有焊痕、打磨、打火、划痕、锤痕等。
2、面板接缝平顺无间隙、无错台。
3、构件间焊点布置有规律，焊缝外观均匀美观。
4、面板一律刨边/铣边，不得有R角。
5、所有模板块无扭曲。
四、涂装要求：
模板/配件（除标准件）加工完成后在非工作面涂防锈底漆、面漆各一遍，要求漆膜均匀、不漏涂、无流淌。喷涂颜色：中蓝色面漆。 模板加工完成后进行编号，模板板号喷白色漆。
