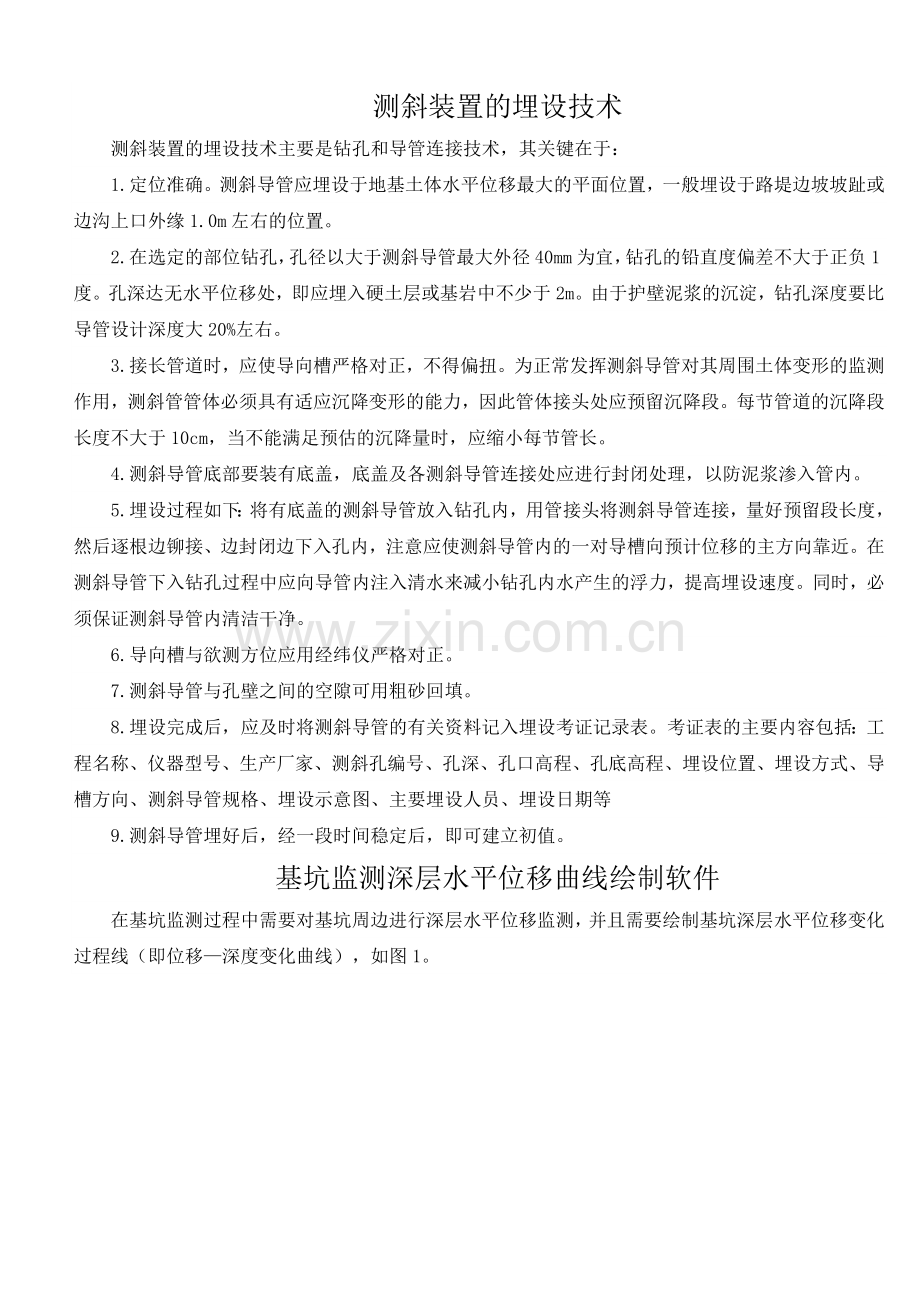

测斜装置的埋设技术
测斜装置的埋设技术主要是钻孔和导管连接技术，其关键在于：
　　1.定位准确。测斜导管应埋设于地基土体水平位移最大的平面位置，一般埋设于路堤边坡坡趾或边沟上口外缘1.0m左右的位置。
　　2.在选定的部位钻孔，孔径以大于测斜导管最大外径40mm为宜，钻孔的铅直度偏差不大于正负1度。孔深达无水平位移处，即应埋入硬土层或基岩中不少于2m。由于护壁泥浆的沉淀，钻孔深度要比导管设计深度大20%左右。
　　3.接长管道时，应使导向槽严格对正，不得偏扭。为正常发挥测斜导管对其周围土体变形的监测作用，测斜管管体必须具有适应沉降变形的能力，因此管体接头处应预留沉降段。每节管道的沉降段长度不大于10cm，当不能满足预估的沉降量时，应缩小每节管长。
　　4.测斜导管底部要装有底盖，底盖及各测斜导管连接处应进行封闭处理，以防泥浆渗入管内。
　　5.埋设过程如下：将有底盖的测斜导管放入钻孔内，用管接头将测斜导管连接，量好预留段长度，然后逐根边铆接、边封闭边下入孔内，注意应使测斜导管内的一对导槽向预计位移的主方向靠近。在测斜导管下入钻孔过程中应向导管内注入清水来减小钻孔内水产生的浮力，提高埋设速度。同时，必须保证测斜导管内清洁干净。
　　6.导向槽与欲测方位应用经纬仪严格对正。
　　7.测斜导管与孔壁之间的空隙可用粗砂回填。
　　8.埋设完成后，应及时将测斜导管的有关资料记入埋设考证记录表。考证表的主要内容包括：工程名称、仪器型号、生产厂家、测斜孔编号、孔深、孔口高程、孔底高程、埋设位置、埋设方式、导槽方向、测斜导管规格、埋设示意图、主要埋设人员、埋设日期等
9.测斜导管埋好后，经一段时间稳定后，即可建立初值。
基坑监测深层水平位移曲线绘制软件
在基坑监测过程中需要对基坑周边进行深层水平位移监测，并且需要绘制基坑深层水平位移变化过程线（即位移—深度变化曲线），如图1。

图1 位移—深度变化曲线
在进行位移—深度变化曲线绘制过程线中存在有工作量大的问题，且在完善上述曲线绘制后还得对图形进行微调（如颜色、标记等修改，以适应打印的效果）。点数相对较少的话，这个工作量不是很大；但是点数相对较多的话，这个就是一个非常大的工作量。
问：假如能够有一款软件能够实现图1的自动绘制，且将全部颜色都设置为黑色、线条都设置为细线、利用曲线上数据标记来区分不同日期的曲线，并且图形和数据全部存放在excel软件中，那样我们的工作量就大大降低了，且能保证图形的一致与美观。
答：可以的！存在有这样的一款软件能够实现上述的工作，它就是监测人网站开发的监测人批量过程线软件，现软件的最高版本为5.0JC1，其中非时间刻度过程线（分布分析）就能实现上述的功能。如图2所示模块。

图2非时间刻度过程线（分布分析）即为进行基坑监测深层水平位移绘制模块

图3 非时间刻度过程线（分布分析）界面
下面来说说这个东西怎么用吧！
1、首先看看excel的数据存储格式吧。如图4

图4 数据在excel中存储格式
2、下面界面设置及其图上注解，如图5

图5 基坑深层水平位移曲线绘制界面及相关说明
3、软件绘图效果，如图6，7。

图6 选择“不显示数据标记”的曲线图

图7 选择“显示数据标记”的曲线图
图6和图7的差距就在打印的显示和表达意思的明确性上面。图形大致效果如6和图7，具体还可以利用模板进行微调。

以上为基坑监测深层水平位移监测图形的绘制，希望上面的介绍对大家的工作有所帮助。有需要进一步了解可以联系QQ：32334427 电话：[phone]

某工程基坑监测方案【完整报告】
§1.1工程概况
XXX工程位于XX，该工程基坑东侧、北侧与1幢新建建筑物相邻（其中北侧、东北侧为2幢2层的高层建筑楼房，东南侧为1幢12层的楼房），西侧、南侧大部分为建筑空地（其中西侧有2幢民房与基坑坡顶相邻）。
本工程为地下一层地库结构，其开挖深度为3.90米，开挖总面积约1500m2。基坑北侧及东北侧采用拉森Ⅳ钢板桩作为围护体，并在东北侧邻近高层建筑区域设置一道水平钢支撑系统；西侧及南侧采用二级放坡并结合井点降水的围护形式；西侧邻近民房地段采用放坡结合锚拉钢板桩的围护形式；基坑东侧采用PC管桩作为围护体，并与邻近建筑楼房处增打土钉墙结合形成复合围护体。该项目由XXX设计研究所设计。
§1.2工程地质概要
本基坑地下水属潜水类型，其主要补给来源为大气降水。拟建场地浅层土层成份复杂，基坑工程正式施工前应对场地内的障碍物作进一步查明并给予清除，以确保围护体和坑内加固等正常施工。
§1.3监测内容及要求
1.3.1依据设计单位及建设单位提出的监测内容：
▲围护桩桩顶水平位移和沉降监测，警戒值为水平或沉降超过5mm/d，或其累计位移达50mm；
▲型钢水平支撑力监测，型钢支撑轴力警戒值为第一道支撑1600KN；
▲型钢端点沉降监测，警戒值为日差异沉降超过2mm/d，或累计差异沉降达30mm；
▲立柱的水平位移和沉降监测，警戒值为日差异沉降超过2mm/d，或累计差异沉降达30mm；
▲坑周边土体深层水平位移监测，警戒值为日位移超过3mm/d，或累计位移达50mm；
▲邻近地面建筑物、构筑物的沉降、倾斜、裂缝的监测，累计沉降预警值为10mm,控制值为15mm；多层和高层建筑主要测整体倾斜分别控制在0.008（Hg≤20m）、0.006（20<Hg≤50m）及0.005（50<Hg≤100m），其中Hg为自室外地面起算的建筑物高度
▲坑外地下水位，警戒值为水位超过坑底0.5m。

1.3.2依据设计单位及建设单位提出的质量要求：基坑围护全过程监测，确保施工安全和开挖顺利进行。
a.监测仪器的选型，要考虑最大可能需要的量程并根据基坑工程只在地下施工期内使用的性质选用满足安全监测要求、合适的仪器。
b.仪器安装埋设前要进行检验和率定，绘制监测点安装埋设详图，并按照方案和埋设要求作好埋设准备。
c.仪器埋设时，核定传感器位置是否正确，埋设的准备是否符合技术要求，按监测的位置和方向埋设传感器。
d.所有监测点安装埋设完成后，及时绘制测点位置图，并加强对现场测点的保护，以防监测测点被破坏。
e.对基坑周围环境的监测，应在基坑开挖之前就开始，并将测得的原始数据以及周围的现状记录在案；一般情况下监测频率依照3.3监测方案，做好监测及相关特征状态记录并会同有关人员分析安全状态，在达到报警值或遇到不良天气等时加密监测。
f.监测数据必须做到及时、准确和完整，发现异常现象，加强监测。监测数据未达到报警值期间，应向设计单位每周提交一次书面监测结果（包括霉天的监测数据及周报），监测材料上应注明对应的施工工况及工况平面图等施工信息，便于相关各方分析监测结果所反映的情况。
g.监测数据如达到或超过报警值应及时通报有关各方，以期尽快采取有效措施保证本工程进展顺利。
h.对原始数据要进行分析，去伪存真后方可进行计算，并 绘制观测读数与时间、深度及开挖过程曲线，按施工阶段提出简报。监测工程贯穿基坑工程始终，待全部资料背齐后，应提供完整的电子版监测数据、监测时程曲线图及监测报告。
1.3.3编制原则
根据本工程监测技术要求和现场施工具体情况，本监测方案按以下原则进行编制：

1)、满足基坑分级变形控制保护要求
一级基坑变形控制要求——围护墙体最大水平位移≤0.3%H（H为基坑开挖深度）
2） 、基坑施工影响范围的确定
一般取2~3倍基坑开挖深度范围内的建（构）筑物和基坑本身作为本工程监测及保护的主要对象。本次工程监测主要为围堰体本身的安全为保护对象。
3） 、监测过程中采用的方法、监测仪器及监测频率应符合设计和规范的要求，能及时、准确地提供数据，满足信息化施工。
4） 、监测数据的整理和提交应满足现场施工进度和工况等特殊要求。
§2.监测方案编制依据
（1）XX工程基坑围护设计总说明、围护体平面布置图、围护体剖面图、支撑平面布置图
（2）《建筑地基基础设计规范》GBJ50007-2002
（3）《建筑基坑工程技术规范》YBJ9258-1997
（4）《建筑基坑支护技术规程》JGJ120-1999
（5）《浙江省建筑基坑工程技术规程》DB 33/T1008-2000
（6）行业标准《城市测量规范》（CJJ8-85）
（7）行业标准《工程测量规范》（GB50026-93）
（8）行业标准《建筑变形测量规程》（JGJ/T8-97）
（9）行业标准《建筑基坑支护技术规程》（JGJ120-099）
（10）行业标准《水运工程水工建筑物原型观测技术规范》（JTJ218-2005）
（11）国家标准《回弹法检测混凝土搞压强度技术规程》（GB/T50344-2004）

（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
