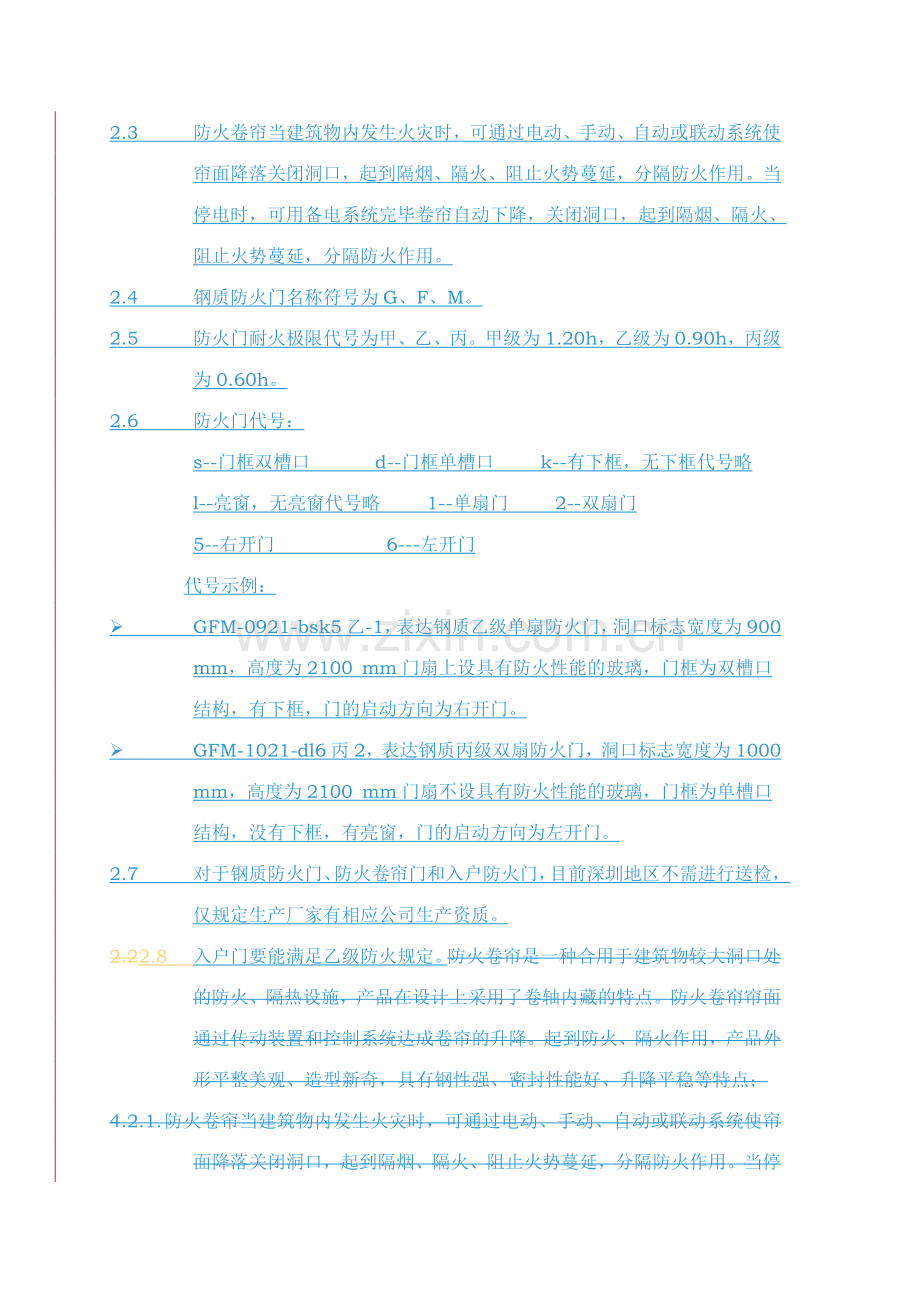

花好园项目防火门、入户门安装工程管理制度作业指导书修改记录：序号修改内容日期编制修改审核1初次发布2023年2月23为加强精装小户型的防火门、入户门安装质量控制，同时协调总包和防火门、入户门安装单位的工作配合，特制定此防火门、入户门安装工程施工管理制度。1. 合用范围合用于甲、乙级防火门、入户门安装工程，涉及平开钢质单、双扇防火门、钢质镶玻璃单、双扇防火门及钢质带亮窗的防火门，入户门以及防火卷帘安装。2. 施工材料准备2.1 钢钢质防火门是指用冷轧薄钢板作门框、门板、骨架，在门扇内部填充不燃材料，并配以五金件所组成的能满足耐火稳定件、完整性和隔热性规定的门。木质防火门（入户门）是指用木材或木材制品作门框、门扇骨架、门扇面板、耐火极限至少达成乙级规定。；防火卷帘是一种合用于建筑物较大洞口处的防火、隔热设施，产品在设计上采用了卷轴内藏的特点。防火卷帘帘面通过传动装置和控制系统达成卷帘的升降。起到防火、隔火作用，产品外形平整美观、造型新奇，具有钢性强、密封性能好、升降平稳等特点。防火卷帘当建筑物内发生火灾时，可通过电动、手动、自动或联动系统使帘面降落关闭洞口，起到隔烟、隔火、阻止火势蔓延，分隔防火作用。当停电时，可用备电系统完毕卷帘自动下降，关闭洞口，起到隔烟、隔火、阻止火势蔓延，分隔防火作用。钢质防火门名称符号为G、F、M。防火门耐火极限代号为甲、乙、丙。甲级为1.20h，乙级为0.90h，丙级为0.60h。防火门代号：s-门框双槽口 d-门框单槽口 k-有下框，无下框代号略l-亮窗，无亮窗代号略 1-单扇门 2-双扇门5-右开门 6-左开门代号示例：GFM-0921-bsk5乙-1，表达钢质乙级单扇防火门，洞口标志宽度为900mm，高度为2100 mm门扇上设具有防火性能的玻璃，门框为双槽口结构，有下框，门的启动方向为右开门。GFM-1021-dl6丙2，表达钢质丙级双扇防火门，洞口标志宽度为1000mm，高度为2100 mm门扇不设具有防火性能的玻璃，门框为单槽口结构，没有下框，有亮窗，门的启动方向为左开门。对于钢质防火门、防火卷帘门和入户防火门，目前深圳地区不需进行送检，仅规定生产厂家有相应公司生产资质。2.2 入户门要能满足乙级防火规定。防火卷帘是一种合用于建筑物较大洞口处的防火、隔热设施，产品在设计上采用了卷轴内藏的特点。防火卷帘帘面通过传动装置和控制系统达成卷帘的升降。起到防火、隔火作用，产品外形平整美观、造型新奇，具有钢性强、密封性能好、升降平稳等特点；4.2.1. 防火卷帘当建筑物内发生火灾时，可通过电动、手动、自动或联动系统使帘面降落关闭洞口，起到隔烟、隔火、阻止火势蔓延，分隔防火作用。当停电时，可用备电系统完毕卷帘自动下降，关闭洞口，起到隔烟、隔火、阻止火势蔓延，分隔防火作用；4.2.2. 钢质防火门名称符号为G、F、M；4.2.3. 防火门耐火极限代号为甲、乙、丙。甲级为1.20h，乙级为0.90h，丙级为0.60h；4.2.4. 防火门代号：s-门框双槽口 d-门框单槽口 k-有下框，无下框代号略l-亮窗，无亮窗代号略 1-单扇门 2-双扇门5-右开门 6-左开门代号示例： GFM-0921-bsk5乙-1，表达钢质乙级单扇防火门，洞口标志宽度为900mm，高度为2100 mm门扇上设具有防火性能的玻璃，门框为双槽口结构，有下框，门的启动方向为右开门。 GFM-1021-dl6丙2，表达钢质丙级双扇防火门，洞口标志宽度为1000mm，高度为2100 mm门扇不设具有防火性能的玻璃，门框为单槽口结构，没有下框，有亮窗，门的启动方向为左开门。4.2.5. 对于钢质防火门、防火卷帘门和入户防火门，目前深圳地区不需进行送检，仅规定生产厂家有相应公司生产资质；4.2.6. 入户门要能满足乙级防火规定；3. 防火门、防火卷帘和入户门安装设计3.1 设计安装原理 防火门一般为常闭式外开门，且向疏散方向启动，站在门外面对铰链，铰链在右为右外开。3.1.1 ；防火门是向疏散方向启动的平开门，并在关闭后能从任何一侧手动启动。用于疏散的走道，楼梯间和前室的防火门，应具有自行关闭的功能。双扇和多扇防火门，还应具有顺序关闭的功能。；3.1.2 设在变形缝处附近的防火门，应设在楼层数较多的一侧，且启动后不应跨越变形缝。；3.1.3 在设立防火墙确有困难的场合，可采用防火卷帘作为防火分区分割。当采用涉及背火面温升做耐火极限鉴定条件的防火卷帘时，其耐火极限不应低于3.00h；当采用不涉及背火面温升做耐火极限鉴定条件的防火卷帘时，其卷帘门两侧应设独立的闭式自动喷水系统保护，系统喷水延续时间不应低于3.00h。；3.1.4 设在疏散走道上的防火卷帘应在卷帘的两侧设立启闭装置，并应具有自动、手动和机械控制的功能。3.1.5 高层建筑每个防火分区的安全出口不应少于两个。但符合下列条件之一的，可设一个安全出口： 十八层及十八层以下，每层不超过8户、建筑面积不超过650m2，且设有一座防烟楼梯间和消防电梯的塔式住宅。 每个单元设有一座通向屋顶的疏散楼梯，且从第十层起每层相邻单元设有连通阳台或凹廊的单元式住宅。 除地下室外的相邻两个防火分区，当防火墙上有防火门连通，且两个防火分区的建筑面积之和不超过本规范第 5.1.1条规定的一个防火分区面积的1.40倍的公共建筑。3.1.6 高层建筑中入户门设计规定： 高层居住建筑的户门不应直接开向前室，当确有困难时，部分开向前室的户门均应为乙级防火门。 商住楼中住宅的疏散楼梯应独立设立。3.1.7 高层建筑中疏散楼梯净宽规定： 高层建筑内走道的净宽，应按通过人数每100人不小于1.00m计算；高层建筑首层疏散外门的总宽度，应按人数最多的一层每100个不小于1.00m计算。首层疏散外门和走道的净宽不应小于表 6.1.9的规定。高层建筑每个外门的净宽走道净宽单面布房双面布房医院1.301.401.50居住建筑1.101.201.30其它1.201.301.40 疏散楼梯间及其前室的门的净宽应按通过人数每100人不小于1.00m计算，但最小净宽不应小于0.90m。单面布置房间的住宅，其走道出垛处的最小净宽不应小于0.90m。3.1.8 疏散楼梯门的净宽不应小于0.90m。；3.2 防火门和入户门安装工艺3.2.1 防火门材质规定： 门框、门扇面板及其加固件应采用冷轧薄钢板。门框宜采用1.21.5mm厚钢板，门扇面板宜采用0.81.2mm厚钢板，加固件宜采用1.21.5mm厚钢板，加固件如设有螺孔，钢板厚度应不低于3.0mm。； 门扇和门框内填充材料，应用不燃性材料填实。一般采用水泥砂浆进行填塞密实。； 安装在钢质防火门上的锁、合页、插销等五金配件其熔融温度不低于950950。；3.2.2 防火门和入户门安装前，总包须提供门周边建筑1m标高线和灰饼，但是一般防火门和入户门安装时，规定墙体完毕抹灰，避免抹灰施工时污染和破坏门框。；3.2.3 防火门安装，一般是根据墙体一侧安装，即朝启动一侧，注意安装时要考虑墙体的完毕面，假如墙体是涂料，则防火门突出灰饼或抹灰面24mm，如若墙体是墙砖，要根据墙砖铺贴厚度来定，假设铺贴厚度为18mm，则防火门凸出灰饼或抹灰面2022mm即可。；3.2.4 防火门和入户门的固定片规定在周边角部150mm200mm装有，且上下左右均匀分布，间距等于或小于550mm装固定片。3.2.5 防火门在完毕固定片后，规定对于防火门和入户门门框的框槽内要用不燃性材料填塞饱满，在工程中一般采用水泥砂浆塞缝，完毕填塞后要用小钉锤敲击作为检查是否饱满，是否存有空鼓。；3.2.6 入户门位置安装示意图：3.2.7 安装在防火门上的合页，不得使用双向弹簧、单扇门应设闭门器。3.2.8 双扇门间必须有带盖缝板，并装设闭门器和顺序器等（常闭的防火门除外）。；3.2.9 门框宜设密封槽。槽内应嵌装由制成的密封条。防火门在安装完毕后，在消防验收前，必须在防火门门框上部钉挂防火门框标记牌。交楼标准为毛坯房者，入户门门框安装在室内地坪浇筑完毕，外架拆除完毕后。交楼标准为精装修者，为避免入户门门框损坏，入户门门框安装在室内厨卫间、阳台墙地砖铺贴完毕后，公共走廊墙地砖铺贴前。而入户门门扇安装在所有室内泥水施工完毕后。4 工程质量管理程序4.1 为保证防火门和入户门洞口尺寸的准确性，甲方、监理、总包和防火门施工单位在安装前进行门窗洞口的移交工作，并规定三方签署防火门和入户门安装前移交表，规定总包必须提供灰饼和建筑1m线。4.2 在防火门和入户门安装完毕，即完毕门框周边的水泥砂浆填塞后，甲方、监理、总包和防火门施工单位在总包门框抹灰收口前进行移交工作，并规定三方签署防火门和入户门抹灰收口前移交表。附表一：防火门和入户门安装前移交表编号： 附表二：防火门和入户门抹灰收口前移交表编号： 5 应遵循的重要标准5.1 焊接规定，焊接应当牢固，焊点分布均匀。不得出现假焊和烧穿现象外表面塞焊部位应打磨平整。；喷涂规定。防火门表面应喷涂防锈底漆，漆层应均匀、平整、光滑、不得有堆漆、麻点、气泡漏涂以及流淌等现象。门框、门扇表面无明显凹凸、擦痕等缺陷。尺寸允许偏差表 部位名称极限偏差部位名称极限偏差门扇高度2mm1mm门框槽口高度3mm门扇宽度1mm3mm门框侧壁高度2mm门扇厚度2mm1mm门框槽口高度1mm安装允许偏差 名称测量项目公差门框槽口两对角线长度差3 mm门扇两对角线长度差3 mm扭曲度5 mm高度方向弯曲度2 mm门框、门扇门框与门扇（前表面）高低差3 mm在闭门状态下，门扇应与门框贴合，其搭接量不得小于10mm，测量部位在门扇两侧和一个上侧的中点处，读数取最大值准确至1mm，门扇与门框之间的两侧缝隙不得大于4mm，上侧缝隙不得大于3mm，双扇门中间缝隙不得大于4mm，测量部位均在门扇两侧或上侧或双扇门的中点处，读数准确至1 mm。镶玻璃防火门应用品有防火性能的玻璃。凡每扇门的玻璃面积不超过0.065m2（含0.065m2）者。可不测该玻璃上的背火面温度。若玻璃面积超过0.065m2者，应测定背火面温度。亮窗玻璃在该玻璃中心点增测背火面温度。若玻璃面积超过l.0m2（含1.0m2）应同时测定其热辐射照度，对镶玻璃甲级防火门，涉及亮窗玻璃在内的玻璃上，至少应有一个测点测定其背火面温度。钢质防火门的规格尺寸可用钢卷尺、卡尺测量门扇高度和宽度在一个面上测量。测量部位在门扇的两个横边和两个竖边。门扇厚度在高度方向上、中、下三点测量。5.1.1 喷涂规定。防火门表面应喷涂防锈底漆，漆层应均匀、平整、光滑、不得有堆漆、麻点、气泡漏涂以及流淌等现象；5.1.2 门框、门扇表面无明显凹凸、擦痕等缺陷；尺寸允许偏差表 部位名称极限偏差部位名称极限偏差门扇高度2mm1mm门框槽口高度3mm门扇宽度1mm3mm门框侧壁高度2mm门扇厚度2mm1mm门框槽口高度1mm安装允许偏差 名称测量项目公差门框槽口两对角线长度差3 mm门扇两对角线长度差3 mm扭曲度5 mm高度方向弯曲度2 mm门框、门扇门框与门扇（前表面）高低差3 mm5.1.3 在闭门状态下，门扇应与门框贴合，其搭接量不得小于10mm，测量部位在门扇两侧和一个上侧的中点处，读数取最大值准确至1mm，门扇与门框之间的两侧缝隙不得大于4mm，上侧缝隙不得大于3mm，双扇门中间缝隙不得大于4mm，测量部位均在门扇两侧或上侧或双扇门的中点处，读数准确至1 mm5.1.4 镶玻璃防火门应用品有防火性能的玻璃。凡每扇门的玻璃面积不超过0.065m2（含0.065m2）者。可不测该玻璃上的背火面温度。若玻璃面积超过0.065m2者，应测定背火面温度。亮窗玻璃在该玻璃中心点增测背火面温度。若玻璃面积超过l.0m2（含1.0m2）应同时测定其热辐射照度，对镶玻璃甲级防火门，涉及亮窗玻璃在内的玻璃上，至少应有一个测点测定其背火面温度。5.1.5 钢质防火门的规格尺寸可用钢卷尺、卡尺测量门扇高度和宽度在一个面上测量。测量部位在门扇的两个横边和两个竖边。门扇厚度在高度方向上、中、下三点测量。6 成品保护6.1 产品运送、包装应避免碰撞，防止变形损坏；入户门的包装可采用草绳捆扎或包装箱包装。门扇不得直接接触，严禁在门上堆放重物。；入户门框和防火门框安装完毕后，总包应严禁在楼层中使用手推车，防止手推车碰坏门框。；任何施工单位的施工人员不允许撕掉防火门门框和门扇上的保护膜，严禁撕掉入户门门扇的保护膜，规定防火门和入户门的保护膜在室内无任何作业工序时撕掉。入户门扇安装，规定总包完毕室内所有的泥水活工作施工，如墙面抹灰，门窗洞口收口，室内墙、地砖贴砖，公共走廊墙、地砖贴砖，走廊踢脚线和压线条，电梯门套，门坎石铺贴，塑钢门窗扇安装等。入户门门扇安装后，规定进出室内时，必须随时关闭门扇，避免高层风压大，吹动门窗而打坏门窗和门框。任何施工单位的施工人员不允许撕掉防火门门框和门扇上的保护膜，严禁撕掉入户门门扇的保护膜，规定防火门和入户门的保护膜在室内无任何作业工序时撕掉；6.1.1 入户门扇安装，规定总包完毕室内所有的泥水活工作，如墙面抹灰，门窗洞口收口，室内墙、地砖贴砖，公共走廊墙、地砖贴砖，走廊踢脚线和压线条，电梯门套，门坎石铺贴，塑钢门窗扇安装等；6.1.2 入户门门扇安装后，规定进出室内时，必须随时关闭门扇，避免高层风压大，吹动门窗而打坏门窗和门框；7 应注意的质量问题7.1 出厂产品应有商标、名称、型号规格、耐火极限、制造厂名称以及出厂日期等标志，商标设在门扇启动方向的反方向的上门框中间位置。7.2 产品应贮存通风干燥处。应有防晒、防潮、防腐措施。产品平放时底部须垫平，门框堆码高度不得超过1.5m，门扇堆放高度不超过1.2m，产品竖放时，其倾斜角度不得大于20，长度不得大于5.0m。参考文献：【1】：2023年版工程建设标准强制性条文（施工防火篇）【2】：高层民用建筑设计防火规范（GB50045-2023）【3】：建筑设计防火规范（GBJ 16-87）【4】：建筑内部装修设计防火规范（GB50222-95）
