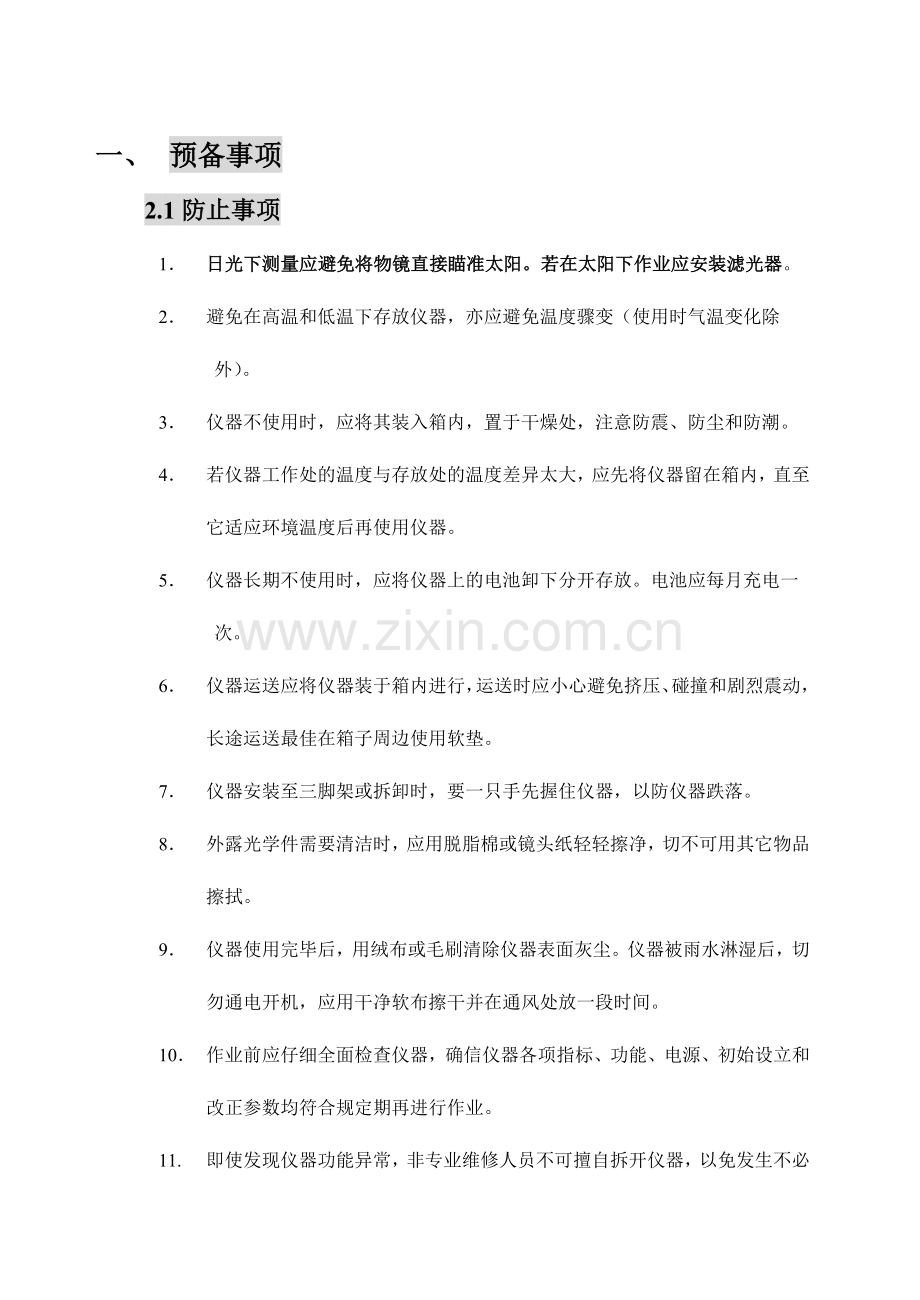

一、 预备事项2.1防止事项1 日光下测量应避免将物镜直接瞄准太阳。若在太阳下作业应安装滤光器。2 避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。3 仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。4 若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至它适应环境温度后再使用仪器。5 仪器长期不使用时，应将仪器上的电池卸下分开存放。电池应每月充电一次。6 仪器运送应将仪器装于箱内进行，运送时应小心避免挤压、碰撞和剧烈震动，长途运送最佳在箱子周边使用软垫。7 仪器安装至三脚架或拆卸时，要一只手先握住仪器，以防仪器跌落。8 外露光学件需要清洁时，应用脱脂棉或镜头纸轻轻擦净，切不可用其它物品擦拭。9 仪器使用完毕后，用绒布或毛刷清除仪器表面灰尘。仪器被雨水淋湿后，切勿通电开机，应用干净软布擦干并在通风处放一段时间。10 作业前应仔细全面检查仪器，确信仪器各项指标、功能、电源、初始设立和改正参数均符合规定期再进行作业。11. 即使发现仪器功能异常，非专业维修人员不可擅自拆开仪器，以免发生不必要的损坏。 2.2部件名称底板圆水准器显示屏管水准器物镜仪器中心标志光学对中器整平脚螺旋粗瞄器电池垂直微动螺旋垂直制动螺旋水平微动水平制动键盘电池锁紧杆基座锁定钮目镜对中器望远镜把手数据通讯接口2.3仪器开箱和存放开箱轻轻地放下箱子，让其盖朝上，打开箱子的锁栓，开箱盖，取出仪器。存放盖好望远镜镜盖，使照准部的垂直制动手轮和基座的圆水准器朝上将仪器平卧（望远镜物镜端朝下）放入箱中，轻轻旋紧垂直制动手轮，盖好箱盖并关上锁栓。2.4安顿仪器将仪器安装在三脚架上，精确整平和对中，以保证测量成果的精度，。二、 键盘功能与信息显示 3.1操作键F1-F4电源开关键星键数字键盘退出键菜单键(右移键)坐标测量 (左移键)距离测量(下移键)角度测量(上移键)键盘符号： ANG MENU ESC POWER F1 -F4 0- 9按键名 称功 能ANG角度测量键进入角度测量模式(上移键)距离测量键进入距离测量模式(下移键)坐标测量键进入坐标测量模式(左移键)MENU菜单键进入菜单模式 (右移键)ESC退出键返回上一级状态或返回测量模式POWER电源开关键电源开关F1- F4软键（功能键）相应于显示的软键信息 0- 9 数字键输入数字和字母、小数点、负号星键进入星键模式显示符号： V% HR HL HD VD SD N E Z * m ft fi 显示符号内 容V%垂直角（坡度显示）HR水平角（右角）HL水平角（左角）HD水平距离VD高差SD倾斜N北向坐标E东向坐标Z高程*EDM（电子测距）正在进行m以米为单位ft以英尺为单位fi以英尺与英寸为单位3.2功能键角度测量模式 （三个界面菜单） V： 901020 HR： 1220930置零 锁定 置盘 P1 倾斜 - V% P2 H-蜂鸣 R/L 竖角 P3 F1 F2 F3 F4页数软键显示符号功 能第1页（P1）F1置零水平角置为000F2锁定水平角读数锁定F3置盘通过键盘输入数字设立水平角F4P1显示第2页软键功能第2页（P2）F1倾斜设立倾斜改正开或关，若选择开则显示倾斜改正F2-F3V%垂直角与比例坡度的切换F4P2显示第3页软键功能第3页（P3）F1H-蜂鸣仪器转动至水平角090180270是否蜂鸣的设立F2R/L水平角右/左计数方向的转换F3竖角垂直角显示格式（高度角/天顶距）的切换F4P3显示第1页软键功能 距离测量模式（两个界面菜单）HR： 1220930 HD* r 设立 ?- - 是 否 照准目的；照准按F3（是）键完毕水平角设立*1），显示窗变为正常的角度测量模式。F3V： 1220930HR： 900930置零 锁定 置盘 P1*1）若要返回上一个模式，可按F4（否）键。3通过键盘输入进行设立确认处在角度测量模式操作过程操作显示照准目的照准V： 1220930HR： 900930置零 锁定 置盘 P1按F3（置盘）键F3水平角设立 HR： 输入 - - 回车通过键盘输入所规定的水平角*1），如：1501020F1150.1020F4V： 1220930HR： 1501020置零 锁定 置盘 P1随后即可从所规定的水平角进行正常的测量。*1）参阅2.10“字母数字的输入”。六、距离测量 在进行距离测量前通常需要确认大气改正的设立和棱镜常数的设立，再进行距离测量。6.3距离测量（连续测量） 确认处在测角模式操作过程操作显示照准棱镜中心照准V： 901020HR： 1703020H-蜂鸣 R/L 竖角 P3按键，距离测量开始*1），2）； HR： 1703020HD* r mVD： m测量 模式 S/A P1HR： 1703020HD* 235.343mVD： 36.551m测量 模式 S/A P1显示测量的距离*3）*5）再次按键，显示变为水平角（HR）、垂直角（V）和斜距（SD）V： 901020HR： 1703020SD* 241.551m测量 模式 S/A P16.4距离测量（N次测量/单次测量） 当输入测量次数后，仪器就按设立的次数进行测量，并显示出距离平均值。当输入测量次数为1，由于是单次测量，仪器不显示距离平均值。确认处在测角模式。操作过程操作显示照准棱镜中心照准V： 1220930HR： 900930置零 锁定 置盘 P1按键，连续测量开始*1）；HR： 1703020HD* r mVD： m测量 模式 S/A P1当连续测量不再需要时，可按F1（测量）键*2）， 测量模式为N次测量模当光电测距（EDM）正在工作时，再按F1（测量）键，模式转变为连续测量模式。F1HR： 1703020HD*n mVD： m测量 模式 S/A P1HR： 1703020HD： 566.346 mVD： 89.678 m测量 模式 S/A P16.5精测模式/跟踪模式这个设立在关机后不保存，操作过程操作显示在距离测量模式下按F2（模式）*1）键所设立模式的首字符（F/T） F2HR： 1703020HD： 566.346mVD： 89.678m测量 模式 S/A P1按F1（精测）键精测，F2（跟踪）键跟踪测量, F1F2HR： 1703020HD： 566.346 mVD： 89.678 m精测 跟踪 - FHR： 1703020HD： 566.346 mVD： 89.678 m测量 模式 S/A P1*1）要取消设立，按ESC键。6.6放样 该功能可显示出测量的距离与输入的放样距离之差。测量距离 - 放样距离=显示值放样时可选择平距（HD），高差（VD）和斜距（SD）中的任意一种放样模式操作过程操作显示在距离测量模式下按F4（）键，进入第2页功能F4HR： 1703020HD： 566.346mVD： 89.678m测量 模式 S/A P1偏心 放样 m/f/i P2按F2（放样）键，显示出上次设立的数据。F2放样HD： 0.000 m 平距 高差 斜距 - 通过按F1-F3键选择测量模式。F1:平距， F2：高差，F3：斜距例：水平距离F1放样HD： 0.000 m 输入 - - 回车输入放样距离*1）350 mF1输入350F4放样HD： 350.000 m 输入 - - 回车照准目的（棱镜）测量开始，显示出测量距离与放样距离之差。照准PHR： 1203020dHD* r mVD： m输入 - - 回车移动目的棱镜，直至距离差等于0m为止HR： 1203020dHD* r 25.688 mVD： 2.876 m测量 模式 S/A P1*1）参见2.10“字母数字的输入方法”。若要返回到正常的距离测量模式，可设立放样距离为0m或关闭电源。6.7偏心测量模式 共有四种偏心测量模式： 1角度偏心测量 2距离偏心测量 3平面偏心测量 4圆柱偏心测量七、坐标测量 7.1坐标测量的环节 通过输入仪器高和棱镜高后测量坐标时，可直接测定未知点的坐标。要设立测站点坐标值， “测站点坐标的设立”。要设立仪器高和目的高， “仪器高设立”和 “棱镜高的设立”。要设立后视，并通过测量来拟定后视方位角, 方可测量坐标。 未知点的坐标由下面公式计算并显示出来：测站点坐标：（N0，E0，Z0） 相对于仪器中心点的棱镜中心坐标：（n，e，z）仪器高：仪高 未知点坐标：（N1，E1，Z1）棱镜高：镜高 高差：Z（VD）N1=N0+nE1=E0+eZ1=Z0+仪高+Z-镜高仪器中心坐标（N0，E0，Z0+仪器高） 进行坐标测量，注意：要先设立测站坐标，测站高，棱镜高及后视方位角。操作过程操作显示设立已知点A的方向角*1）设立方向角V： 1220930HR： 900930置零 锁定 置盘 P1照准目的B,按键照准棱镜N： 0.000 mE： 0.000 mZ： 0.000 m输入 - - 回车 输入N坐标*1）F1输入数据F4N： 36.976 mE- 0.000 mZ： 0.000 m输入 - - 回车 按同样方法输入E和Z坐标，输入数据后，显示屏返回坐标测量显示。N： 36.976 mE： 298.578 mZ： 45.330 m测量 模式 S/A P1 输入范围：-999999.999 N、E、Z +999999.999m-999999.999 N、E、Z +999999.999ft-999999.11.7 N、E、Z +999999.11.7ft+inch7.3仪器高的设立 电源关闭后，可保存仪器高， 操作过程操作显示在坐标测量模式下，按F4（）键，转到第2页功能F4N： 286.245 mE： 76.233 mZ： 14.568 m测量 模式 S/A P1 镜高 仪高 测站 P2按F2（仪高）键，显示当前值F2仪器高输入仪高 0.000 m输入 - - 回车 输入仪器高*1）F1输入仪器高F4N： 286.245 mE： 76.233 mZ： 14.568 m测量 模式 S/A P1 *输入范围：999.999仪器高+999.999m999.999仪器高+999.999ft 999.11.7仪器高+999.11.7ft+inch7.4棱镜高的设立 此项功能用于获取Z坐标值，电源关闭后，可保存目的高，参见“12基本设立”。操作过程操作显示在坐标测量模式下，按F4键，进入第2页功能F4N： 286.245 mE： 76.233 mZ： 14.568 m测量 模式 S/A P1 镜高 仪高 测站 P2按F1（镜高）键，显示当前值F1镜高输入镜高 0.000 m输入 - - 回车 输入棱镜高*1）F1输入棱镜高F4N： 286.245 mE： 76.233 mZ： 14.568 m测量 模式 S/A P1 输入范围：999.999棱镜高+999.999m999.999棱镜高+999.999f 999.11.7棱镜高+999.11.7f+inch8.测量程序模式 按MENU键，仪器就进入菜单模式，在此模式下，可进行设立与检查工作。坐标数据的使用可以直接输入坐标值或运用坐标数据文献计算操作过程操作显示在第步选择“使用坐标数据文献”在操作环节之后按F3（坐标）键显示键盘输入屏F3MLM (A-B,A-C) HD： m测量 镜高 坐标 设立 N- 0.000 mE： 0.000 mZ： 0.000 m输入 - 点号 回车 按F3（点号）键，可以使用坐标数据文献，显示点号输入屏。按F3（平距）键，显示屏返回到环节选择坐标输入模式后，须按F1（输入）键，并输入数据F3MLM (A-B,A-C) PT#：_ 输入 调用 平距 回车8.1.3设立测站点Z坐标（高程） 可输入测站点坐标，或运用对已知点的实测数据来计算测站点Z坐标，并重新设立已知点数据和坐标数据可以由坐标数据文献得到。1）设立测站Z坐标例使用坐标数据文献操作过程操作显示按MENU键，再按F4（P）显示主菜单2/3MENUF4菜单 2 / 3F1： 程序F2： 格网因子F3： 照明 P1 按F1键,进入程序F1菜单 1 / 2F1： 悬高测量F2： 对边测量F3： Z坐标 P1 按F3（Z坐标）键F3Z坐标设立F1： 使用文献 F2：不使用文献 按F1（使用文献）键F1选择文献FN： _ 输入 调用 - 回车 按F1（输入）键，输入文献名后按F4确认F1输入FNF4Z坐标设立 F1： 输入测站点F2： 基准点测量 按F1键F1测站点点号： _ 输入 调用 坐标 回车 按F1（输入）键，输入点号后，按F4确认，显示仪器高输入屏F1输入点号F4仪器高输入 仪高: 0.000 m 输入 - - 回车 按F1（输入）键输入仪器高显示返回到Z坐标菜单F1输入仪高F4Z坐标设立F1： 输入测站点F2： 基准点测量 2）用已知点测量数据计算Z坐标例使用坐标数据文献操作过程操 作显 示按MENU键，再按F4（P）键，进入第2页菜单。MENU F4菜单 2 / 3F1： 程序F2： 格网因子F3： 照明 P1 按F1键F1菜单 1 / 2F1： 悬高测量F2： 对边测量F3： Z坐标 P1 按F3（Z 坐标）键F3Z坐标设立 F1： 使用文献 F2：不使用文献 按F1（使用文献）键F1选择文献FN： _ 输入 调用 - 回车 按F1（输入）键，输入文献名后按F4确认F1输入FNF4Z坐标设立 F1： 测站点输入F2： 基准点测量 按F2键F2NO01#PT#： _输入 调用 坐标 回车按F1（输入）键，输入坐标数据文献中的某一点号，按F4确认F1输入点号F4N： 4.237 mE： 23.836 mZ： 1.356 mOK? 是 否按F3（是）键，以示确认F3镜高输入镜高 0.000 m输入 - - 回车按F1（输入）键，输入棱镜高后按F4确认F1输入镜高F4镜高 镜高 1.000 m照准? - 是 否照准测点棱镜，按F3（是）键，测量开始*1）照准PF3HR： 900930HD* 测量HR： 900930HD: 12.534 mVD: 23.769 m下步 - - 计算、按F4（计算）键*2）Z：Z坐标dZ：标准偏差F4Z坐标设立 Z ： 12.534 mdZ： 0.365 m - - 后视 设立 按F4（设立）键*3）测站点的Z坐标被设立，显示后视定向点测量屏幕F4后视H（B）： 900930照准 ? 是 否 、按F3（是）键，水平角被设立，显示屏返回到Z坐标测量.F3Z坐标设立 F1： 测站点输入F2： 基准点测量 *1）仪器处在单次精测模式*2）按F1（新点）键，可测量其它点*3）按F3键，显示内容交替更换九、数据采集 数据采集菜单的操作： 按下MENU键，仪器进入主菜单1/3模式按下F1（数据采集）键，显示数据采集菜单1/2正常测量模式 ESCMENU菜单 1 / 3 F1： 数据采集F2： 放样 F3： 存储管理 P1 F1 选择文献FN： _ 输入 调用 - 回车 设立文献数据采集 1 / 2F1： 输入测站点 F2： 输入后视点F3： 测量 P 输入测站点输入后视点 测量 数据采集菜单1 / 2 F4 数据采集 2 / 2F1： 选择文献F2： 输入编码 F3： 设立 P 选择文献选择文献用于采集，参见9.2.2输入编码编辑编码库文献，参见7.5设立数据采集菜单2 / 21 选择数据采集文献，使其所采集数据存储在该文献中。* 当需要保存测量数据的时候，应先选择参数设立，在“是否仅存坐标数据”中，选择“否”。2 选择坐标数据文献。可进行测站坐标数据及后视坐标数据的调用。(当无需调用已知点坐标数据时,可省略此环节)3 置测站点。涉及仪器高和测站点号及坐标。4 置后视点，通过测量后视点进行定向，拟定方位角。5 置待测点的棱镜高，开始采集，存储数据。9.2准备工作 9.2.1数据采集文献的选择 一方面必须选定一个数据采集文献，在启动数据采集模式之间即可出现文献选择显示屏，由此可选定一个文献。文献选择也可在该模式下的数据采集菜单中进行。操作过程操作显示菜单 1 / 3F1： 数据采集 F2： 放样F3： 存储管理 P 由主菜单1/3按F1（数据采集）键F1选择文献FN： _ 输入 调用 - 回车按F2（调用）键，显示文献目录*1）F2SOUDATA /M0123-*LIFDATA /M0234 DIEDATA /M0355- 查找 - 回车 按或键使文献表向上下滚动，选定一个文献*2），3）或LIFDATA /M0234 DIEDATA /M0355 -KLSDATA /M0038- 查找 - 回车 按F4（回车）键，文献即被确认显示数据采集菜单1/2F4数据采集 1 / 2F1： 输入测站点 F2： 输入后视点F3： 测量 P*1）假如您要创建一个新文献，并直接输入文献名，可按F1（输入）键，然后键入文献名*2）假如菜单文献已被选定，则在该文献名的左边显示一个符号“*”*3）按F2（查找）键可查看箭头所标定的文献数据内容选择文献也可由数据采集菜单2/2按上述同样方法进行。9.2.2坐标文献的选择(供数据采集用)若需调用坐标数据文献中的坐标作为测站点或后视点坐标用，则预先应由数据采集菜单2/2选择一个坐标文献。操作过程操作显示由数据采集菜单2/2按F1（选择文献）键F1数据采集 2 / 2F1： 选择文献F2： 编码输入 F3： 设立 P 按F2（坐标文献）键F2选择文献 F1： 测量文献F2： 坐标文献 按7.1.1“数据采集文献的选择”介绍的方法选择一个坐标文献选择文献FN： _ 输入 调用 - 回车 9.2.3测站点和后视点测站点与定向角在数据采集模式和正常坐标测量模式是互相通用的，可以在数据采集模式下输入或改变测站点和定向角数值。测站点坐标可按如下两种方法设定：1）运用内存中的坐标数据来设定2）直接由键盘输入后视点定向角可按如下三种方法设定：1）运用内存中的坐标数据来设定2）直接键入后视点坐标3）直接键入设立的定向角*方位角的设立需要通过测量来拟定。注：如何将坐标数据存入内存，可参阅11.4“直接键入坐标数据”和11.7.2“接受数据”设立测站点的示例：（运用内存中的坐标数据来设立测站点的操作环节）操作过程操作显示由数据采集菜单1/2，按F1（输入测站点)键,即显示原有数据。F1点号 -PT-01标记符 ： 仪高: 0.000 m输入 查找 记录 测站 按F4(测站)键F4测站点点号： PT-01 输入 调用 坐标 回车按F1(输入)键F1测站点点号： PT-01 回退 空格 数字 回车输入点号,按F4键*1)输入点号F4点号 -PT-11标记符 ： 仪高: 0.000 m输入 查找 记录 测站输入标记符，仪高*2）*3）输入标记符输入仪高点号 -PT-11标记符 ： 仪高: 1.235 m输入 查找 记录 测站按F3(记录)键F3点号 -PT-11标记符 ： 仪高- 1.235 m输入 查找 记录 测站记录? 是 否按F3(是)键,显示屏返回数据采集菜单1/3F3数据采集 1 / 2F1： 输入测站点F2： 输入后视点F3： 测量 P*1)参见2.10“字母数字输入方法”。*2)标记符（标记符）也许通过输入编码库中登记号数的方法输入，为了显示编码库文献内容，可按F2（查找）键。*3)假如不需要输入仪高（仪器高），则可按F3（记录）键。在数据采集中存入的数据有点号，标记符和仪高假如在内存中找不到给定的点，则在显示屏上就会显示“该点不存在”。设立方向角示例：(*方位角一定要通过测量来拟定。)以下通过输入点号设立后视点将后视定向角数据寄存在仪器内操作过程操作显示由数据采集菜单1/2按F2（后视）,即显示原有数据F2后视点 -编码 ： 镜高 ： 0.000 m输入 置零 测量 后视 按F4(后视)键*1）F4后视点号- 输入 调用 NE/AZ 回车 按F1(输入)键F1后视点号 ： 回退 空格 数字 回车输入点号,按F4（ENT）键 *2)按同样方法，输入点编码，反射镜高*3）*4）输入PTF4后视点 -PT-22编码 ： 镜高 ： 0.000 m输入 置零 测量 后视按F3(测量)键F3后视点 -PT-22编码 ： 镜高 ： 0.000 m角度 *斜距 坐标 - 照准后视点选择一种测量模式并
