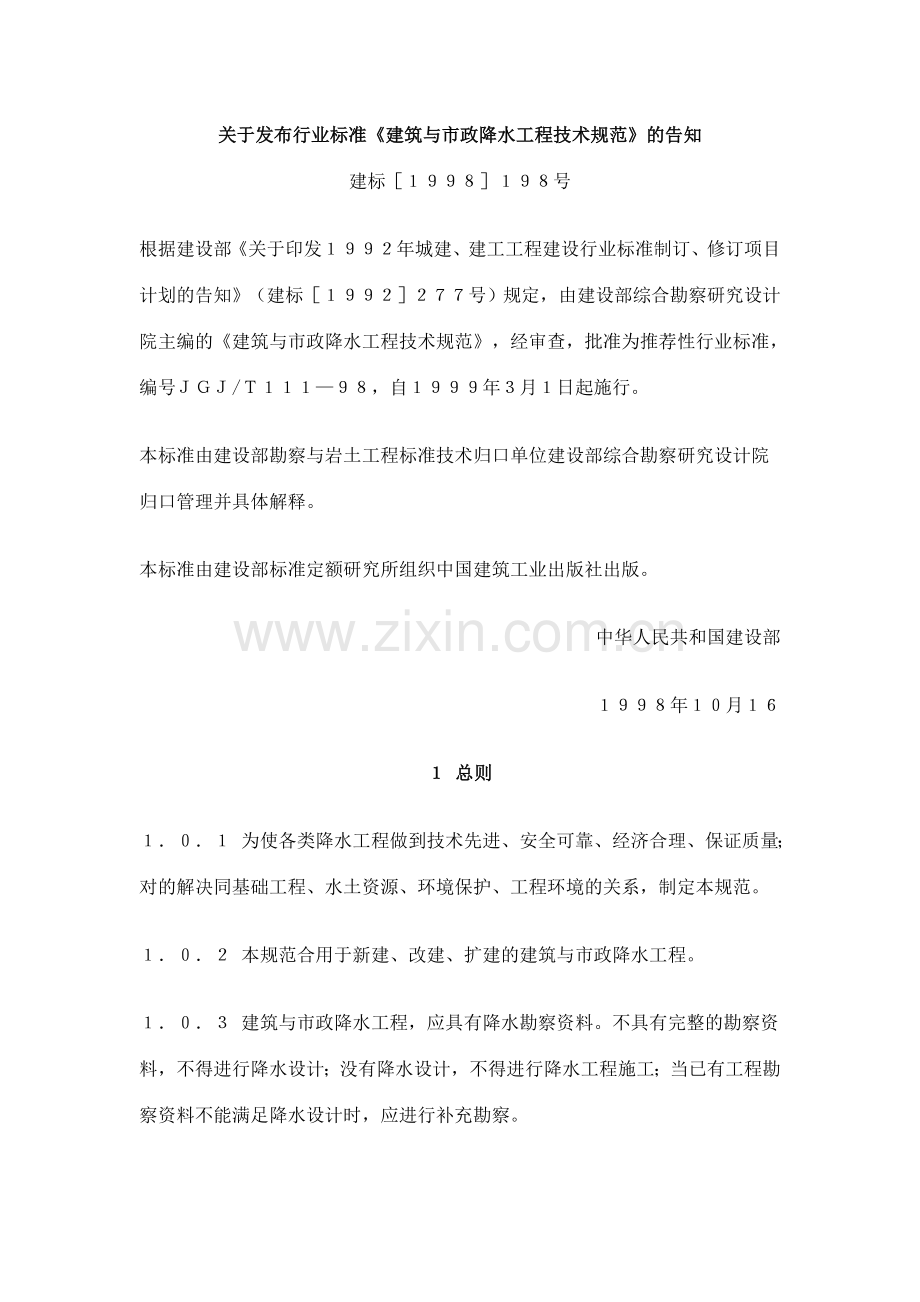

关于发布行业标准《建筑与市政降水工程技术规范》的告知
建标［１９９８］１９８号
根据建设部《关于印发１９９２年城建、建工工程建设行业标准制订、修订项目计划的告知》（建标［１９９２］２７７号）规定，由建设部综合勘察研究设计院主编的《建筑与市政降水工程技术规范》，经审查，批准为推荐性行业标准，编号ＪＧＪ/Ｔ１１１—９８，自１９９９年３月１日起施行。
本标准由建设部勘察与岩土工程标准技术归口单位建设部综合勘察研究设计院归口管理并具体解释。
本标准由建设部标准定额研究所组织中国建筑工业出版社出版。
中华人民共和国建设部
１９９８年１０月１６
１ 总则
１．０．１ 为使各类降水工程做到技术先进、安全可靠、经济合理、保证质量；对的解决同基础工程、水土资源、环境保护、工程环境的关系，制定本规范。
１．０．２ 本规范合用于新建、改建、扩建的建筑与市政降水工程。
１．０．３ 建筑与市政降水工程，应具有降水勘察资料。不具有完整的勘察资料，不得进行降水设计；没有降水设计，不得进行降水工程施工；当已有工程勘察资料不能满足降水设计时，应进行补充勘察。

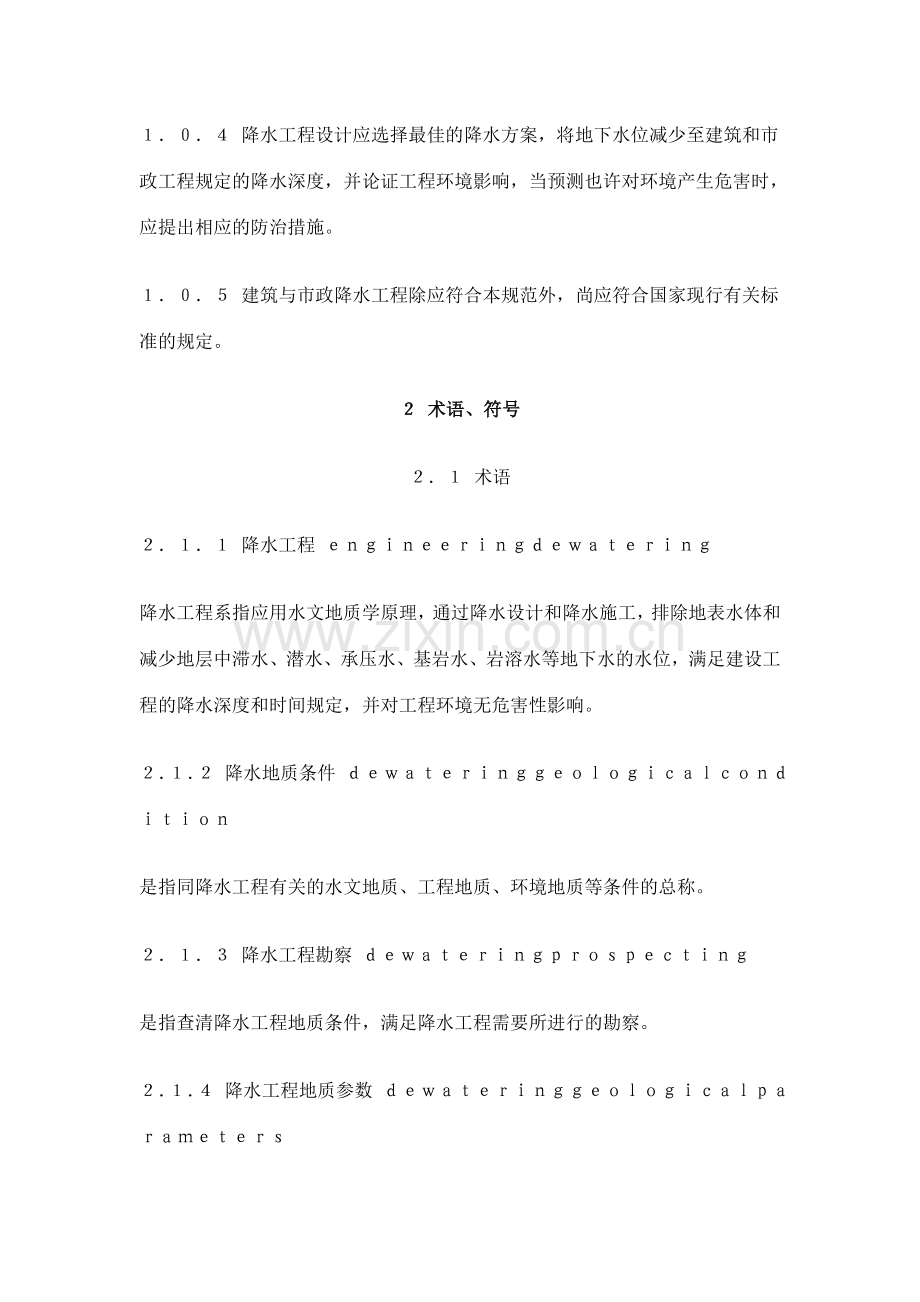

１．０．４ 降水工程设计应选择最佳的降水方案，将地下水位减少至建筑和市政工程规定的降水深度，并论证工程环境影响，当预测也许对环境产生危害时，应提出相应的防治措施。
１．０．５ 建筑与市政降水工程除应符合本规范外，尚应符合国家现行有关标准的规定。
２ 术语、符号
２．１ 术语
２．１．１ 降水工程 ｅｎｇｉｎｅｅｒｉｎｇｄｅｗａｔｅｒｉｎｇ
降水工程系指应用水文地质学原理，通过降水设计和降水施工，排除地表水体和减少地层中滞水、潜水、承压水、基岩水、岩溶水等地下水的水位，满足建设工程的降水深度和时间规定，并对工程环境无危害性影响。
２．１．２ 降水地质条件 ｄｅｗａｔｅｒｉｎｇｇｅｏｌｏｇｉｃａｌｃｏｎｄｉｔｉｏｎ
是指同降水工程有关的水文地质、工程地质、环境地质等条件的总称。
２．１．３ 降水工程勘察 ｄｅｗａｔｅｒｉｎｇｐｒｏｓｐｅｃｔｉｎｇ
是指查清降水工程地质条件，满足降水工程需要所进行的勘察。
２．１．４ 降水工程地质参数 ｄｅｗａｔｅｒｉｎｇｇｅｏｌｏｇｉｃａｌｐａｒａｍｅｔｅｒｓ
涉及水文地质参数、工程地质参数以及环境地质、工程环境等有关参数。
２．１．５ 降水深度 ｇｒｏｕｎｄｗａｔｅｒｌｅｖｅｌａｆｔｅｒｌｏｗｅｒｉｎｇ
自地面算起至基坑底面以下设计规定的动水位间的深度。
２．１．６ 滞水 ｄｅｔａｉｎｅｄｇｒｏｕｎｄｗａｔｅｒ
指上层滞水、潜水位以上弱含水层中重力水及人为渗漏补给的层间水。
２．１．７ 降水出水量 ｙｉｅｌｄｗａｔｅｒｄｕｒｉｎｇｌｏｗｅｒｉｎｇ
指降水井从含水层中抽出的总水量。
２．１．８ 降水点井 ｄｅｗａｔｅｒｉｎｇｐｏｉｎｔｗｅｌｌ
指井的直径接近１００ｍｍ的降水井。按抽水原理和方式不同，可划分为真空点井、喷射点井、电渗点井。
２．１．９ 真空点井 ｖａｃｕｕｍｐｏｉｎｔｗｅｌｌ
由真空泵、射流泵、往复泵运营时导致真空后抽吸地下水的井，可分单级点井（垂直、水平、倾斜）、多级点井、接力点井三种。
２．１．１０ 多级点井 ｍｕｌｔｉ／ｓｔａｇｅｐｏｉｎｔｗｅｌｌ
当单级点井满足不了基坑降水深度规定期，可在基坑边坡不同高程平台上分别设计点井。构成多级点井，达成增长降水深度的目的。
２．１．１１ 接力点井 ｒｅｌａｙｐｏｉｎｔｗｅｌｌ
当单级降水达不到降水深度时，除用真空泵外，可结合使用喷射泵、射流泵。在井下段采用喷射点井设备工作，将地下水抽到井的上段，然后在井口段用射流泵将地下水送入循环水箱，以保证连续工作；
２．１．１２ 喷射点井 ｅｊｅｃｔｏｒｐｏｉｎｔｗｅｌｌ
通过点井管内外管间隙把高压水输送到井底后，由射流喷嘴高速上喷，导致负压，抽吸地下水与空气，并与工作水混合形成具有上涌势能的汽水溶液排至地表，达成减少地下水位的目的。
２．１．１３ 电渗点井 ｅｌｅｃｔｒｏ／ｄｒａｉｎａｇｅｐｏｉｎｔｗｅｌｌ
应用电场作用，金属棒插入地中做阳极，使弱含水层中带正电荷的水分子（自由水及结合水）向做阴极的点井管运动，由泵排出。
２．１．１４ 引渗井 ｓｅｌｆａｂｓｏｒｂｉｎｇｗｅｌｌ
重力水通过无管裸井或无泵管井自行或抽水下渗至下部含水层的井，分为引渗自降和引渗抽降两种。
２．１．１５ 潜埋井 ｂｕｒｉｅｄｗｅｌｌ
降水施工中，基坑或涵洞底部残留一定高度地下水，把抽水井埋到设计降水深度以下进行抽水，使地下水位减少满足设计降水深度规定的井。
２．１．１６ 降水实验 ｄｅｗａｔｅｒｉｎｇｅｘｐｅｒｉｍｅｎｔ
降水施工前进行抽水实验、引渗实验或注水实验，测定水文地质参数或其它参数；检查降水效果，拟定工程参数，供分析调整降水方案的实验。
２．１．１７ 降水工程检查 ＥｎｇｉｎｅｅｒｉｎｇＤｅｗａｔｅｒｉｎｇｉｎｓｐｅｃｔｉｏｎ
指降水施工后，所有降水井、排水设施进行运转，对降水方案进行总体效果的检查。满足降水设计规定，稳定２４ｈ后，即进入降水监测与维护阶段。
２．１．１８ 工程环境 ｅｎｇｉｎｅｅｒｉｎｇｅｎｖｉｒｏｎｍｅｎｔ
指工程建设与工程施工产生的环境影响，自然环境、人工环境、社会环境对工程建设与工程施工的制约作用。通过调查、预测、防治、管理，达成建设工程可连续发展的目的。
２．２ 符号
２．２．１ 降水工程基本符号应符合 表２．２．１ 的规定。

３ 基本规定

３．０．１ 降水工程宜分为准备阶段、工程勘察、降水工程设计、降水工程施工、降水工程监测与维护、技术成果等六个基本程序。
３．０．２ 降水工程准备应涉及下列内容：
１明确任务规定：
（１）降水范围、深度、起止时间及工程环境规定；
（２）了解掌握建筑物基础、地下管线、涵洞工程的平面图和剖面图；地面高程与基础底面高程；基坑（槽）、涵洞支护与开挖设计；相邻建筑物与地下管线的平面位置、基础结构和埋设方式条件等。
２搜集降水工程场地与相邻地区的水文地质、工程地质、工程勘察等资料，以及工程降水实例。
３进行降水工程场地踏勘，搜集降水工程勘察、降水工程施工的供水、供电、道路、排水及有无障碍物等现场施工条件。
３．０．３ 工程勘察应满足降水工程设计规定；当不能满足降水工程设计规定期，应进行补充降水工程勘察。
３．０．４ 降水工程设计与施工应自始至终进行信息施工活动，以提高降水工程设计水平与降水工程施工质量。
３．０．５ 降水工程设计和降水工程施工应备有工程抢救辅助措施，保证降水工程顺利进行。
３．０．６ 降水施工完毕后，必须通过降水工程检查，满足降水设计深度后方可进入降水工程监测与维护阶段。
３．０．７ 降水工程资料应及时分析整理，涉及降水工程勘察、降水工程设计、降水工程施工和降水工程监测与维护及工程环境为重要内容的技术成果。
３．０．８ 第四系土的分类与定名，应符合附录Ａ的规定。

４ 降水工程分类
４．１ 一般降水工程
４．１．１ 建筑与市政一般降水工程，应根据基础类型、基坑（槽）降水深度、含水层特性、工程环境及场地类型的复杂限度分类，按表４．１．１拟定。
４．１．２ 一般降水工程复杂限度分类选择应以基础类型和降水深度为必要条件，同时尚应具有另一个条件，基础类型仅应取条状或面状一种。对降水工程场地类型应按现行行业标准《市政工程勘察规范》（ＣＪＪ５６）规定的场地分类并结合辅助工程措施拟定。

４．２ 特殊性降水工程
４．２．１ 建筑与市政工程，当碰到基岩、水下及涵洞时，其降水工程复杂限度分类应分别按表４．２．１／１、表４．２．１／２及表４．２．１／３拟定。
４．２．２ 特殊性降水工程复杂限度的每种分类至少应满足三个条件，其中水下降水可按两个条件拟定。对基岩降水可不考虑第四系地层覆盖厚度。基岩、岩溶两种类型同时出现时宜按复杂限度高的条件拟定。

５ 降水工程勘察
５．１ 一般规定
５．１．１ 降水工程勘察的内容和工作量应根据降水设计和施工的技术规定及降水工程复杂限度分类等拟定。
５．１．２ 降水工程勘察应在现场踏勘后编写降水工程勘察纲要；降水工程用图应与主体工程的初步设计或施工设计图采用的比例尺一致。
５．１．３ 降水工程勘察应涉及下列内容：
１搜集本地已有的水文气象、地质图、水文地质、工程地质、环境地质、工程环境等资料；
２查明地下水类型，含水层与隔水层的空间分布，地下水渗透性，地下水水位动态，水质动态，地下水的补给、径流、排泄，地下水与地表水关系；
３查明第四系土的物理、力学、化学性质与分布；特殊土的分布和有关指标；不良地质现象；
４查明基岩、裂隙、构造、岩溶、地表水体、涵洞与降水工程的影响关系；
５查明降水工程对地上建筑、市政工程，地下设施，水土资源等的影响，以及对降水工程的制约作用； ６按场地适宜条件拟定降水实验方法。
５．１．４ 降水工程勘察应提交技术成果和提出有关建议。
５．２ 勘察孔（井）布置

５．２．１ 勘察孔（井）的布置应符合下列规定：
１控制降水范围内的水文地质条件；
２每个含水层不应少于一个勘探孔、一个抽水实验井、一个观测孔；
３实验井的功能应结合降水工程的需要布置；
４观测孔的布置与实验井的距离宜为１～２倍含水层厚度；
５勘探孔布置应能控制降水范围内地层的平面分布和查明基坑底部以下的含水层；
６勘探孔、实验井、观测孔的数量应根据降水工程复杂限度按表５．２．１的规定布置；
７在降水深度范围内，当遇有软土、盐渍土、湿陷性黄土、红粘土、冻土、膨胀土、污染土、残积土等特殊土时，应增长勘察孔和室内特殊项目实验。
５．２．２ 勘探孔应符合下列规定： １深度应大于降水深度的２倍； ２孔径ｄ不宜小于９０ｍｍ。
５．２．３ 实验井应符合下列规定：
１深度不得小于降水深度的１．５倍；
２井管直径ｄ在松散层中不得小于２００ｍｍ，在基岩中不得小于１５０ｍｍ；
３过滤器结构应符合《供水水文地质勘察规范》（ＧＢＪ２７—８８）的有关规定；
４沉砂管长度宜为１～２ｍ；
５水泵置入应位于降水深度下不少于２ｍ。
５．２．４ 观测孔应符合下列规定：
１深度应达成需要观测某一含水层的层底；
２孔径宜为５０～１００ｍｍ。

５．３ 降水实验

５．３．１ 抽水实验井洗井应符合下列规定：
１实验井应在下管、填料后立即洗井；
２洗井的时间应按含砂量小于万分之一拟定；
３洗井时应同步进行观测孔水位观测。
５．３．２ 抽水实验应符合下列规定：
１简朴降水工程至少做一个单井实验和两次降水深度，其中一次最大降水深度应接近基坑底板设计深度；
２抽水实验其稳定延续时间不得少于６ｈ；当抽水不稳定期，其延续时间不得小于２４ｈ；
３应观测出水量Ｑ和水位降深ＳＷ，其观测次数与时间间隔应按表５．３．２的规定记录。
４出水量、水位的观测精度应符合下列规定：
（１）出水量的观测误差应小于５％；
（２）水位降深值的观测允许误差为±５ｍｍ。
５．３．３ 引渗实验应符合下列规定：
１宜设１～２个引渗实验井在降水影响半径之内。在实验井周边宜设２～６个观测孔，其深度应至下伏含水层中３～５ｍ。
２引渗时应观测稳定水位、引渗时间、引渗速度、渗入水量。 并应分析引渗效果，拟定引渗井数量。
５．３．４ 注水实验应符合下列规定：
１室内注水实验应符合现行国家标准《土工实验方法标准》（ＧＢＪ１２３）的有关规定。
２现场注水实验应符合下列规定：
（１）选择具代表性注水地层，采用直径为１．０ｍ，高度为１．０ｍ的铁环压入地面０．２ｍ后，清除环内土层并按环的直径范围继续清挖０．８ｍ为止，再压环顶与地面平，环底土层应整平和保持原状，并在１/２处划一水位线。
（２）环中注水，使注水位与水位线始终保持一致。应记录注水量和稳定期间，分析评价注水条件、注水效果和计算渗透系数，并应拟定注水井的数量。

５．４ 水文地质参数

５．４．１ 水文地质参数计算应符合下列规定：
１应采用现场观测孔的资料计算渗透系数Ｋ''、影响半径Ｒ和弹性释水系数Ｓ；
２参数计算公式的选择应符合降水场地水文地质的合用条件；
３应选择接近设计降水深度的水位降深值，并计入水跃值的影响，计算水文地质参数。
５．４．２ 渗透系数Ｋ值应按下列方法进行计算：
１当具有单井抽水实验资料时，应根据Ｑ－Ｓ（△ｈ２）关系曲线，采用抽水井的出水量Ｑ和水位降深Ｓ稳定值，按稳定流公式计算承压完整井、潜水完整井及承压转潜水井各条件下的Ｋ''值；
２当具有观测孔抽水实验资料时，应根据Ｑ－Ｓ（△ｈ２）与ｌｇγ关系曲线和抽水井出水量，按稳定流公式计算潜水完整井、承压完整井、承压转潜水井各条件下的Ｋ''值；
３当具有定流量抽水和观测孔资料，并符合泰斯公式假定条件时，应根据任意距离γ、任意时间ｔ的水位降深Ｓγ，ｔ的非稳定关系，可采用双对数或半对数或直线斜率法的非稳定流公式计算Ｋ''值；
４当具有越流补给条件时，可采用Ｓ／ｌｇγ关系曲线上拐点处的斜率拟定Ｋ''值。
５．４．３ 宜采用下列方法之一计算影响半径Ｒ值；
１已知Ｋ''值时值时应采用稳定流公式计算Ｒ值；
２可根据观测孔水位资料计算拟定Ｒ值；
３当没有观测孔资料时，可运用稳定流公式与符合合用条件的经验公式，按渗透系数和影响半径迭代计算求出Ｒ值。
５．４．４ 其它承压水弹性释水系数、导水系数、给水度等可按有关规范规定计算拟定。
５．４．５ 引渗实验求渗透系数Ｋ''值应按式（５．４．５）计算。
Ｋ''＝(Ｑ/Ｆ)·Ｉ（５．４．５）
式中Ｉ＝ＨＬ＝１
Ｑ——稳定渗入量（ｍ３/ｄ）；
Ｆ——引渗井断面积（ｍ２）；
Ｋ''——垂直渗透系数（ｍ/ｄ）；
Ｌ——渗透长度（ｍ）。
５．４．６ 当降水工程影响地基液化时，应提供毛细水高度。毛细水高度可按下列土质取值：粘土为０．４～１．０ｍ，粉土为０．２～０．４ｍ，砂土为０．０５～０．２ｍ。
对特殊土的毛细水高度应根据实际观测资料拟定。
５．５ 特殊性降水工程勘察

５．５．１ 基岩裂隙水地区勘察应符合下列规定：
１降水工程勘察应涉及下列重要内容：
（１）基岩风化限度、范围和深度；
（２）构造裂隙性质、分布、发育情况、产状特性；
（３）基岩裂隙的导水性、充填物和岩脉阻水性；
（４）地下水的补给、径流、排泄条件以及泉水的形成；
（５）地下水（泉水）水位、水量、水质动态及预测；
（６）预测构造断层破碎带“突水”也许性。
２降水工程勘察工作应符合下列规定：
（１）应充足运用物探查明基岩构造和裂隙发育；
（２）勘察工作量应能控制重要含水构造和破碎带。
５．５．２ 岩溶地区降水勘察应符合下列规定：
１降水工程勘察应涉及下列重要内容：
（１）查明第四系地层的岩性、厚度、分布，第四系地层与下伏岩溶的接触关系；
（２）重点查明浅层岩溶、溶洞、漏斗、暗河、石芽、凹谷、土洞、串珠状洼地等现象的发育限度、形态、成因及充填物；查明深层岩溶发育规律；浅层与深层岩溶的关系；
（３）查明岩溶发育与地貌、构造、岩性的关系；
（４）查明岩溶地下水的补给、径流、排泄条件以及泉水露头的成因和条件；
（５）观测地下水或泉水水位、水量、水质的动态及预测；
（６）预测降水工程影响范围，应判断产生地面沉降、淘空、塌陷的也许性及开挖后产生“扩泉”、“放水”的也许性。
２降水工程勘察工作应符合下列规定：
（１）充足运用地面调查和物探，查清岩溶分布和发育规律；
（２）勘察工作布置应能控制降水范围和外围地区水力联系；
（３）勘察孔数量应能控制重要岩溶发育带和深层岩溶发育带的状况。
５．５．３ 水下降水工程勘察应符合下列规定：
１降水工程勘察应涉及下列重要内容：
（１）地表水（海水、河渠、湖塘、水库等）分布，规模与数量；
（２）查明地表水的数年、年内、施工期的水位变动幅度、流速、流向、潮汐、浪爬高度、风速、水文气象、水道变迁等动力特性；
（３）查明地表水的含砂量和水下沉积物特性；
（４）查明地表水和地下水的关系；地表水与地下水的转换途径及开挖状态地下水动力特性；
（５）预测降水状态也许产生的不良地质现象和工程环境影响；
（６）查明水下地层的物理、力学、化学性质；
（７）着重进行开挖状态的降水实验，保证基坑（槽）的稳定性。
２水下勘察工作应符合下列规定：
（１）勘察控制范围应大于降水范围１倍；
（２）勘探孔深度宜为基坑深度的２～３倍；
（３）筑岛造陆后应补充降水工程勘察和进行降水实验。
３水下勘察孔（井）施工应符合下列规定：
（１）实验井、观测孔、勘探孔的水下钻探宜采用套管钻进，并使用薄壁取土器采用土样；
（２）水上钻探应使用可升降的栈桥工作台、固定浮台、固定船台和筑岛；海上钻探规定抗击８级以上风浪；
（３）勘探点的定位规定准确，定位允许偏差±０．５ｍ；
（４）具有可靠的水上和陆地通讯联络设备；
（５）随时掌握天气预报资料，当达成６级风浪时应停止工作。
５．５．４ 涵洞降水工程勘察应符合下列原则：
１降水工程勘察应涉及下列重要内容：
（１）查明涵洞顶底板和侧壁的地层、岩性、裂隙、构造的富水限度和物理力学性质；
（２）查明和预测涵洞顶底板和侧壁或涵洞为双洞或体积很大时降水前后的稳定性及也许产生的不良现象；
（３）查明地下水类型、分布、水位和补排关系；
（４）预测洞涵降水水位水量，提出可供选择的降水技术方法。
２降水勘察工作应符合下列规定：
（１）勘察孔（井）宜沿涵洞轴线两侧的涵洞外侧４．０ｍ交错布置；
（２）勘察孔（井）的深度应穿越涵洞底板以下含水层，不少于１０．０ｍ；
（３）地层分布均匀时至少取一段涵洞进行降水实验；本地层分布不均匀时，应增长降水实验段。
６ 降水工程设计
６．１ 一般规定

６．１．１ 降水工程设计应符合下列原则：
１降水工程技术规定明确；
２降水工程勘察资料应准确无误；
３降水工程设计应进行多方案对比分析后选择最优降水方案；
４降水工程设计应重视工程环境问题，防止产止不良工程环境影响。
６．１．２ 降水工程设计资料依据应涉及下列重要内容：
１建筑与市政工程降水的技术规定，涉及降水范围、降水深度、降水时间、工程环境影响等；
２降水勘察资料齐全；
３建筑物与市政工程基础平面图、剖面图，涉及相邻建筑物、构筑物位置及基础资料；
４基坑、基槽开挖支护设计和施工限度；
５现场施工条件。
６．１．３ 降水工程设计应涉及下列重要内容：
１任务依据；
２论述降水地质条件、工程环境和现场条件；
３选择拟定降水技术方法；
４降水技术方案应根据地基基础平面形状、技术规定和降水地质条件，把选择的降水井和排水设施的数量和位置布置在图上，组成降水方案布置图并加以说明；
５预测计算降水水位和水量；
６提出降水工程的辅助措施和补救措施；
７对工程环境问题应专门设计；
８编制降水施工组织程序、施工安排及安全生产的规定；
９提出降水施工、降水监测与维护的有关规定；
１０编制降水工程量登记表、设备材料表、加工计划表、工期安排表、工程概预算表；
１１绘制降水施工布置图、降水设施结构图、降水水位预测曲线平面与剖面图
６．２ 降水技术方法选择

６．２．１ 降水工程设计采用的技术方法，可根据降水深度、含水层岩性和渗透性，按表６．２．１选择拟定。
６．２．２ 明排井（坑）应符合下列规定：
１合用条件：
（１）不易产生流砂、流土、潜蚀、管涌、淘空、塌陷等现象的粘性土、砂土，碎石土的地层；
（２）基坑或涵洞地下水位超过基础底板或洞底标高不大于２．０ｍ。 ２布置原则：
（１）基坑周边或坑道边侧设立明排井、排水管沟，应与侧壁保持足够距离；
（２）明排井、排水管沟不应影响基坑和涵洞施工。
６．２．３ 点井降水应符合下列规定：
１合用条件：
（１）粘土、粉质粘土、粉土的地层；
（２）基坑（槽）边坡不稳，易产生流土、流砂、管涌等现象；
（３）地下水位埋藏小于６．０ｍ，宜用单级真空点井；当大于６．０ｍ时，场地条件有限宜用喷射点井、接力点井；场地条件允许宜用多级点井；
（４）基坑场地有限或在涵洞、水下降水的工程，根据需要可采用水平、倾斜点井降水方法。
２布置原则：
（１）真空点井沿基坑周边布置成线状、封闭状。点井间距０．８～２．０ｍ，距边坡线至少１．０ｍ。采用水平点井时，点井布置在含水层的中下部；采用倾斜点井时，点井应穿过目的含水层；采用多级点井时，点井的基坑平台级差宜为４～５ｍ；
（２）喷射点井间距１．５～３．０ｍ；
（３）电渗点井管（阴极）应布置在钢筋或管制成的电极棒（阳极）外侧０．８～１．５ｍ，露出地面０．２～０．３ｍ；
（４）接力点井的降水深度大于单级点井降水深度时，其点井间距可略大于单级点井间距，并应由实验拟定。
６．２．４ 引渗井降水应符合下列规定：
１合用条件：
（１）当含水层的下层水位低于上层水位，上层含水层的重力水可通过钻孔引导渗入到下部含水层后，其混合水位满足降水规定期，可采用引渗自降；
（２）通过井孔抽水，使上层含水层的水通过井孔引导渗入到下层含水层，使其水位满足降水规定期，可采用引渗抽降；
（３）当采用引渗井降水时，应防止产生有害水质污染下部含水层。
２布置原则：
（１）引渗井可在基坑内外布置，井间距根据引渗实验拟定，井距宜为２．０～１０．０ｍ；
（２）引渗井深度，宜揭穿被渗层，当厚度大时，揭进厚度不宜小于３．０ｍ。
６．２．５ 管井降水应符合下列规定：
１合用条件：
（１）第四系含水层厚度大于５．０ｍ；
（２）基岩裂隙和岩溶含水层，厚度可小于５．０ｍ；
（３）含水层渗透系数Ｋ''值宜大于１．０ｍ/ｄ。
２布置原则：
（１）降水管井应布置在基坑边线１．０ｍ以外；
（２）根据抽水实验的浸润曲线，当井间地下分水岭的水位，低于设计降水深度时，应反算井距和井数；
（３）基坑范围较大时，允许在基坑内临设降水管井和观测孔，其井、孔口高度宜随基坑开挖而减少。
６．２．６ 大口井降水应符合下列规定：
１合用条件：
（１）第四系含水层，地下水补给丰富，渗透性强的砂土、碎石土；
（２）地下水位埋藏深度在１５．０ｍ以内，且厚度大于３ｍ的含水层。当大口井施工条件允许时，地下水位深度可大于１５ｍ；
（３）布设管井受场地限制，机械化施工有困难。
２布置原则：
（１）大口井井周距基坑边侧处应大于１．０ｍ；
（２）大口井可单独使用，亦可同引渗井、管井、辐射井组合使用；
（３）特殊施工条件下，也可布置在基坑中心，采用潜埋井技术。
６．２．７ 辐射井降水应符合下列规定
１合用条件：
（１）降水范围较大或地面施工困难；
（２）粘性土、砂土、砾砂地层；
（３）降水深度４～２０ｍ。
２布置原则：
（１）辐射井的布置，应使其辐射管最大限度的控制基坑降水范围；
（２）当含水层较薄时，宜单层相应均匀设立辐射管，辐射管的根数，宜每层采用６～８根；含水层较厚或多层时，宜设多层辐射管或倾斜辐射管；
（３）最下层辐射管距井底应大于１．０ｍ；
（４）辐射管的长度宜为２０～５０ｍ；
（５）辐射管直径宜为５～１５ｃｍ。
６．２．８ 潜埋井降水应符合下列规定：
１合用条件：
（１）基坑或涵洞底部含水层可为粘土、砂土或砾砂；
（２）因降水条件限制，基坑或涵洞底部残留水体宜小于２．０ｍ。 ２布置原则：
（１）潜埋井应布置在排降残存水影响最大的部位；
（２）潜埋井应考虑基坑出土、排水、封底的方便。
６．２．９ 当各种降水技术方法具有互补性时，可组合使用。

６．３ 降水井布置

６．３．１ 降水井的平面布置应符合下列规定：
１条状基坑宜采用单排或双排降水井，布置在基坑外缘的一侧或两侧，在基坑端部，降水井外延长度应为基坑宽度的１～２倍； 选择单排或双排应依预测计算拟定；
２面状基坑降水井宜在基坑外缘呈封闭状布置，距边坡线１～２ｍ；当面状基坑很小时，可考虑单个降水井；
３对于长宽度很大、降水深度不同的面状基坑，为保证基坑中心水位降深值满足设计规定或为加快降水速度，可在基坑内增设降水井，并随基坑开挖而逐渐失效；
４在基坑运土通道出口两侧应增设降水井，其外延长度不少于通道口宽度的一倍；
５采用辐射井降水时，辐射管的长度和分布应能有效地控制基坑范围；
６降水井的布置可在地下水补给方向适当加密，排泄方向适当减少。
６．３．２ 降水井的深度应符合下列规定：
１降水井的深度应根据降水深度，含水层的埋藏分布、地下水类型，降水井的设备条件以及降水期间的地下水位动态等因素拟定。
２降水井的深度可按式（６．３．２）拟定。
ＨＷ＝ＨＷ１＋Ｈｗ２＋ＨＷ３＋ＨＷ４＋ＨＷ５＋ＨＷ６（６．３．２）
式中ＨＷ——降水井深度（ｍ）；
ＨＷ１——基坑深度（ｍ）；
ＨＷ２——降水水位距离基坑底规定的深度（ｍ）；
ＨＷ３——ｉγ０；ｉ为水力坡度，在降水井分布范围内宜为１/１０～１/１５；γ０为降水井分布范围的等效半径或降水井排间距的１/２（ｍ）；ＨＷ４——降水期间的地下水位变幅（ｍ）；
ＨＷ５——降水井过滤器工作长度；
ＨＷ６——沉砂管长度（ｍ）。
６．３．３ 降水井的最终位置涉及井数、井深、井距，应根据降水场地的水位预测计算与降水方案优化拟定。
６．３．４ 降水工程设计还应设计降水观测孔在降水施工、降水监测与维护中控制地下水动态，降水观测孔布置应符合下列规定：
１降水工程勘察的勘察孔和降水工程设计的降水井宜作为降水观测孔；
２在降水施工中应布置在基坑（槽）中心、最远边侧、井内分水岭，降水状态地下水位最高的地段，特殊降水工程应专门设计；
３在有条件的降水施工中可有规律的布置，沿地下水流向和垂直流向，布置１～２排，每排不少于２个；
４应在降水区和临近建筑物、构筑物之间宜布置１～２排，每排不少于２个，进行降水施工和降水监测与维护期观测；
５临近地表水体、降水施工和降水监测与维护期应布置一定数量的降水观测孔进行观测；
６降水观测孔的深度和结构，应与降水工程勘察的观测孔一致；
７降水监测与维护期的降水观测孔数量，简朴工程不得少于１个，中档工程应为２～３个，复杂工程不得少于３个。
６．４ 降水出水量计算

６．４．１ 降水出水量计算应涉及基坑出水量和单个降水井的出水量。
６．４．２ 基坑出水量计算应根据地下水类型、补给条件，降水井的完整性、以及布井方式等因素，合理选择计算公式。
６．４．３ 面状基坑的出水量可按下列公式计算：

６．４．４条状基坑出水量可按下列公式计算：

６．４．５ 在降水设计中，单井出水量应小于单井出水能力。单井出力能力可按下列数值和方法拟定：
１真空点井的出水量可按１．５～２．５ｍ３/ｈ选用；
２喷射点井的出水量可按表６．４．５／１选用。

３降水管井的出水能力应选择群井抽水中水位干扰影响最大的井，按公式（６．４．５／１）拟定：

．５ 降水水位预测

６．５．１ 降水水位的预测计算应符合下列规定：
１合理选择水位预测计算公式；
２预测计算降水区内的任意点地下水位，均能满足降水深度的规定；
３在降水水位预测计算过程中，应考虑井周三维流、紊流的附加水头影响。
４设计采用的渗透系数Ｋ''值应接近设计降水深度水位降深资料计算的Ｋ值。
６．５．２ 管井降水水位预测可按下列公式进行计算。

６．５．３ 当采用点井或辐射井技术进行降水，点井、辐射井的总出水能力大于基坑出水量一倍以上时，可不进行基坑降水水位预测计算。
６．５．４ 采用引渗井降水的工程，除布设引渗井的引渗能力应大于基坑实际出水量外，尚应计算引渗条件下的下层含水层水位上升值，其水位应低于降水水位。
６．５．５ 降水水位预测计算，也可根据多孔抽水实验，按实测抽水影响范围内不同距离的观测孔水位降深资料，建立相应的记录方程，计算不同布井条件下的基坑降水水位的记录预测值。
６．５．６ 对于降水地质条件复杂的降水工程，在具有资料，工期允许的条件下，也可采用数值法或物理模拟实验进行降水水位预测计算。
６．５．７ 特殊工程降水应符合下列规定：
１基岩裂隙地区
（１）设计井位应能控制风化层厚度和构造；
（２）出水量、水位预测应用裂隙水有关公式计算，还须经实际抽水资料验证；
（３）降水水位水量预测的同时，也要预测和观测是否沟通区域构造和含水层。
２岩溶地区
（１）设计井位应能控制岩溶构造裂隙和重要岩溶发育带；
（２）出水量、水位预测应以实际观测和实验资料为依据；
（３）防止钻探后“扩泉”、“放水”现象发生，并有辅助工程措施；
（４）降水水位水量预测的同时，也要对相邻地区泉水衰减、地面沉降、地面塌陷进行预测和观测。
３水下降水
（１）应设计选择可靠的围堰、筑岛、栈桥等排除地表水技术方法，严禁地表水向基坑渗漏；
（２）基坑降水设计中，必要时可采用堵截工程措施，并应注意实验与观测；
（３）在允许条件下，基坑降水可与基础结构施工相结合。
４涵洞降水
（１）条件允许时，应一方面采用地面排水技术方法；
（２）涵洞内降水设计不应影响土石方施工；
（３）涵洞底侧降水设计，宜采用水平点井方法，其长度应大于一个施工段，也可采用潜埋井方法。
（４）预测水位、水量的同时，应预测“突水”、“塌拱”的也许性。
６．５．８ 在降水水位预测计算的同时，也要对也许出现的沉降、流砂、流土、管涌、潜蚀、边坡不稳等工程环境影响进行预测计算。
７ 降水工程施工
７．１ 一般规定

７．１．１ 降水工程施工应按降水工程设计实行，完毕降水方案的降水井和排水设施的全过程，通过降水实验合格，则降水施工结束。
７．１．２ 降水工程设计应编写“降水工程施工纲要”。应涉及工程概况、施工规定、技术方法、工程布置、工程数量、施工组织、设备材料、加工计划、降水井与排水设施，施工程序，工程措施与辅助措施，质量检查与安全措施，工期安排，工程环境，工程经济，并附有关图表。
７．１．３ 根据“降水工程施工纲要”施工，发现有与降水工程设计不符之处，应及时调整设计或在现场采用辅助措施。
７．２ 降水井施工安装

７．２．１ 明排井结构应符合下列规定：
１施工规定
（１）排水管沟与明排可随基坑（槽）的开挖水平和涵洞施工长度同步进行；
（２）基坑侧壁出现分层渗水时，可按不同高程设立导水管、插铁板、砖砌沟或草袋墙等工程辅助措施；
（３）基坑侧壁渗水量大或不能分层明排的，可采用水平降水或其它技术方法。
２安装规定
（１）排水沟可根据地层选择自然沟、梯形或Ｖ形明沟；采用铁或混凝土排水管（管径为２００～５００ｍｍ）时，应离开坡脚０．３ｍ左右，坡度为０．１％～０．５％；
（２）明排井（坑）一般直径为０．５ｍ，深度１．０ｍ，明排井抽水设备可采用离心泵或潜水泵，特殊情况可采用深井泵。
７．２．２ 点井结构应符合下列规定：
１点井管材及设备
（１）点井管管径采用３８～１１０ｍｍ，多数为４２～５０ｍｍ金属管，管长６～１０ｍ，过滤管长１．２～２．０ｎｍ，孔隙率１５％，外包１～２层６０～８０目尼龙网或铜丝网；
（２）点井泵为真空泵、射流泵、往复泵，用密封胶管或金属管连接各井；每个真空泵、往复泵带动３０～５０个真空点井；
２真空点井施工安装
（１）垂直点井：对易塌易缩钻孔的松软地层，钻探施工应采用清水或稀泥浆钻进或高压水套管冲击施工；对于不易产生塌孔缩孔的地层，可采用长螺旋钻机施工成孔；清水或稀泥浆钻进，泵压不应低于２ＭＰａ，流量不得小于２０ｍ３/ｄ；钻探深度达成设计孔深后，应加大泵量、冲洗钻孔、稀释泥浆，含泥量不宜大于５％，返清水３～５ｍｉｎ；向点井内投入的滤料数量，应大于计算值５％～１５％，滤料填至地面以下１．０～２．０ｍ，再用粘土封孔；滤料直径为０．４～０．６ｍｍ的中粗砂为宜；
（２）水平点井：采用水平钻机施工，钻探成孔后，将滤水管水平顶入，通过射流喷砂器将滤砂送至滤管周边。对容易塌孔地层可采用套管钻进，将水平点井管由套管中送入，再拨出套管，水平钻孔直径ｄ为８９～１４６ｍｍ，长度为２０～８０ｍｍ；水平点井所有或大部分采用过滤管，钢管直径为５０～１１０ｍｍ。芯管直径为４２～６０ｍｍ；在基坑底部施工时，应注意排水排砂；
（３）倾斜点井：按水平点井施工安装，根据需要调整角度，穿过多层含水层，倾向基坑外侧；
（４）接力点井安装：上方出水口处，安装大直径射流器，喉管直径ｄ为９６ｍｍ，增长降水深度；
（５）多级点井：对于降水深度较大的基坑，可按不同深度的梯级平台设立真空点井，按不同高程的多级点井封闭，分别向坑外排水。
３喷射点井施工安装
（１）喷射点井施工规定同真空点井，仅在点井管下部增长喷射器；
（２）喷射点井的喷射器应由喷嘴、联管、混合室、负压室组成的，放在点井管的下部。
４电渗点井施工安装
（１）电渗点井管施工同真空点井，电极棒采用钢筋或铁管打入或钻入地下；
（２）电渗点井井管做阴极（－），钢筋或铁管做阳极（＋），阳极比阴极长０．５～１．０ｍ，通电后带正电荷的水分子应能向点井管中运动集水。
７．２．３ 引渗井施工安装应符合下列规定：
１引渗井施工宜采用螺旋钻、工程钻成孔、对易缩易塌地层可用套管法成孔，钻进中自造泥浆；
２裸井：成孔直径Ｄ为２００～５００ｍｍ，直接填入洗净的砂、砾或砂砾混合滤料，含泥量应小于０．５％；
３管井：成孔后置入无砂混凝土滤水管、钢筋笼、铁滤水管井周根据情况拟定填滤料。
７．２．４ 管井施工安装应符合下列规定：
１施工规定
（１）管井施工方法同供水管井，根据地层条件可选用冲击钻螺旋钻、回转钻或反循环钻进，特殊条件可人工成孔；
（２）钻探施工达成设计深度，宜多钻０．３～０．５ｍ，用大泵量冲洗泥浆，减少沉淀，并应立即下管，注入清水，稀释泥浆比重接近１．０５后，投入滤料，不少于计算量的９５％，严禁井管强行插入坍塌孔底，滤料填至含水层顶板以上３～５ｍ，改用粘土回填封孔不少于２ｍ；
（３）由于降水管井分布集中，连续钻进，应及时进行洗井，不应搁置时间过长，或完毕钻探后集中洗井；
（４）完毕管井施工洗井后，应进行单井实验性抽水；
（５）做好钻探施工描述记录。
２安装规定
（１）当场地具有拔管回收条件时，可用钢管或铸铁及过滤器，不具有回收条件可用混凝土管或其它井管和过滤器；
（２）管井孔径宜为３００～６００ｍｍ，管径为２００～４００ｍｍ，特殊情况不受限制；
（３）管井过滤器、滤料、泥浆规定，应符合现行国家标准《供水水文地质勘察规范》（ＧＢＪ２７）的规定。
７．２．５ 大口井施工安装应符合下列规定：
１施工规定
（１）宜采用沉井法、反循环法施工；条件允许亦可人工成井；
（２）大口井施工应符合现行国家标准《《供水水文地质勘察规范》（ＧＢＪ２７）的规定。
２安装规定
（１）多采用井底井壁同时进水，井体宜采用混凝土、钢筋混凝土材料，有条件地层也可采用石砌或砖砌井体；
（２）井径宜为０．８～４．０ｍ，特殊情况不受限制。
７．２．６ 辐射井施
