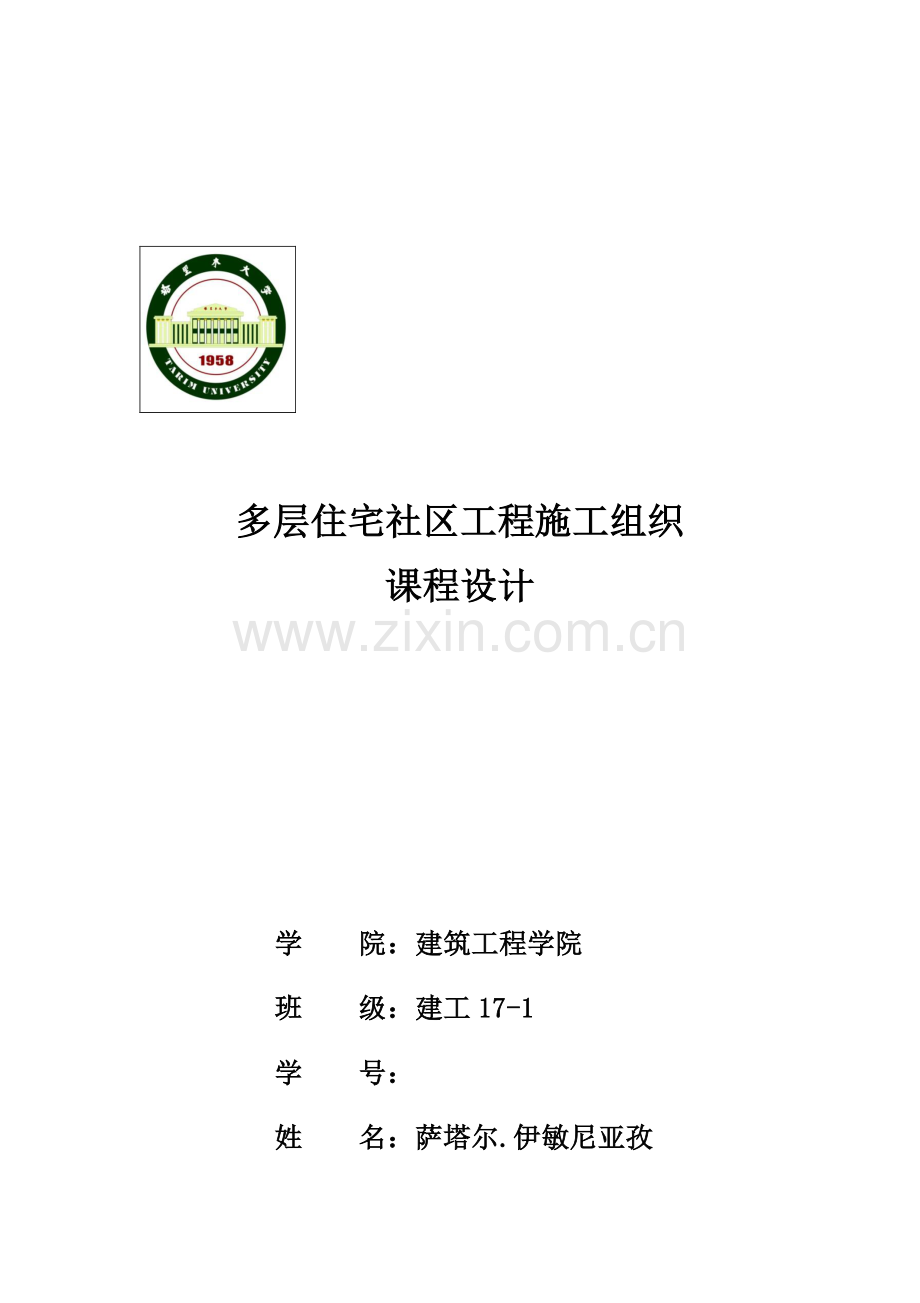

多层住宅小区工程施工组织课程设计.doc

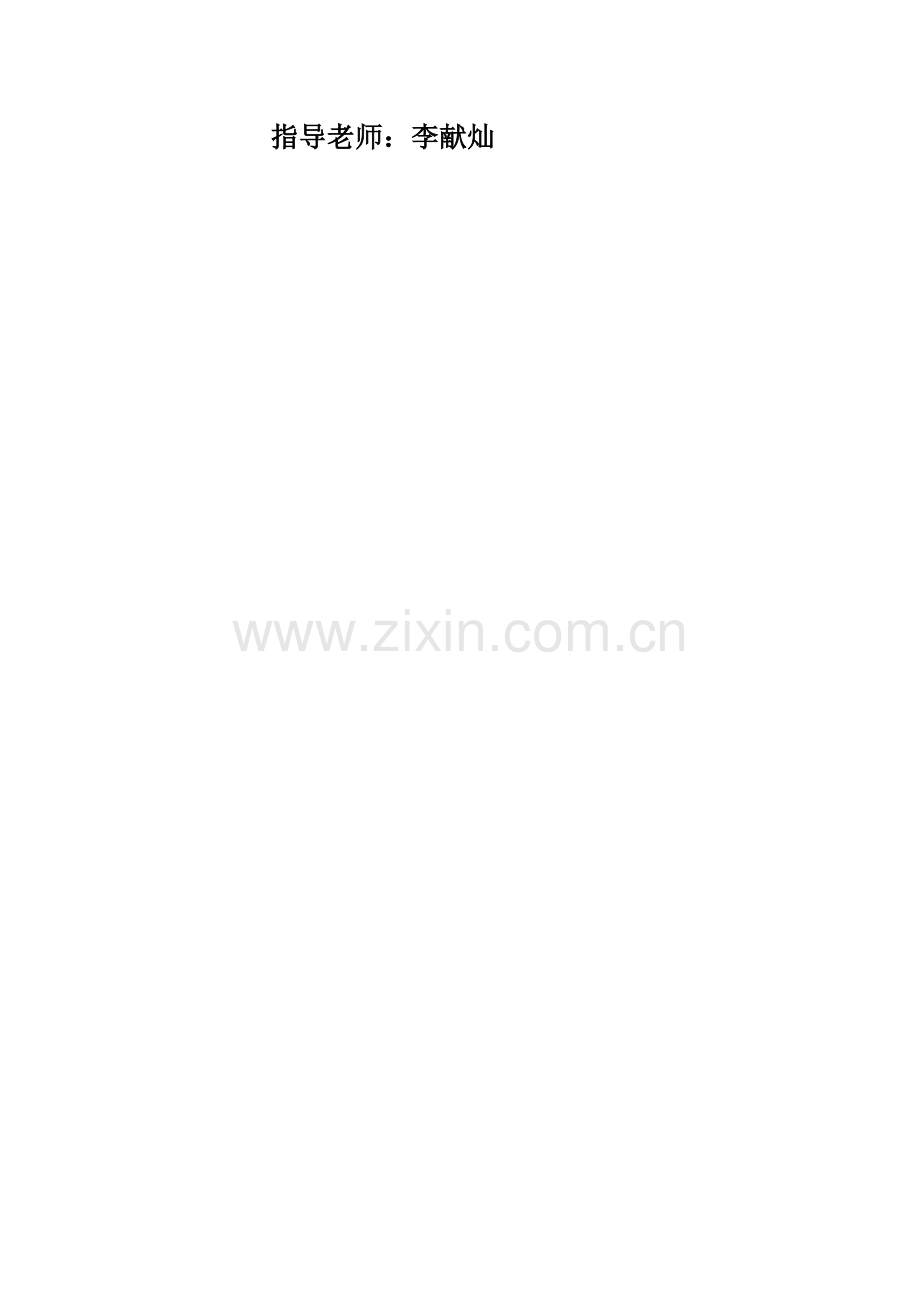

多层住宅社区工程施工组织多层住宅社区工程施工组织 课程设计课程设计 学学 院：建筑工程学院院：建筑工程学院 班班 级：建工级：建工 1717-1 1 学学 号：号：姓姓 名：名：萨塔尔萨塔尔.伊敏尼亚孜伊敏尼亚孜 指导老师：李献灿指导老师：李献灿 1.1 工程建设概况.3 1.2 工程施工概况.3 1.3 工程条件及特点.4 2.1 施工组织机构.4 2.2 工程管理目的.5 2.3 施工安排及部署.5 3.1 钢筋工程.6 3.2 混凝土工程.8 3.3 主体结构工程.10 3.4 砖砌体工程.14 3.5 屋面工程.15 3.6 防水工程.15 3.7 装饰工程.17 3.8 设备安装工程.17 3.9 模板工程.18 5.1 施工现场概况.25 5.2 施工总平面布置原则.25 5.3 现场施工道路及临时建房屋计划.26 5.4 垂直运送机具的布置.27 5.5 施工现场环境保护、安全文明规划.27 6.1 劳动力组织计划.27 6.2 材料准备计划.28 6.3 施工机械计划.29 7.1 安全施工措施.31 7.2 文明施工的组织措施.32 8.1 主体结构工程质量控制措施.33 8.2 装饰装修工程质量控制措施.34 1 1.工程概况工程概况 1.11.1 工程建设概况工程建设概况 该工程为某单位新建的职工住宅社区，社区内共有 4 4 栋栋住宅楼；每栋为二个单元，5 5 层层，每层高 3.0 米。砖墙承重结构，内、外墙均为 240mm，隔断墙 120mm；单元四大角、楼梯间及楼梯间两侧墙、内外墙交接处均设立抗震组合柱；每层设立圈梁；楼板为混凝土圆孔板；屋顶为加气混凝土屋面板，预制混凝土挑檐板。屋面为二毡三油防水。外墙为干粘石面层，内墙为 20mm 水泥砂浆抹面，顶板勾缝喷浆，楼面为普通地面。木门，铝合金窗。1.21.2 工程施工概况工程施工概况 1、工程位于某中档城市，区内地势较高，基本不受地下水的影响，全年气候条件均适宜一般性土建安装施工。2、社区位于城市茂名路与官山三路交叉处，区内地势平坦，业主征用土地较多，土建施工临时设施布置场地只在东、南方向受茂名路与官山三路约束控制，西、北方向可以较自由安排。学号 X Y Z 06 4 5 18 1.3 1.3 工程条件及特点工程条件及特点 一、工程条件 1、本工程基础为刚性基础，天然地基。室内外高差 0.6m。基础持力层为粉质粘土，地基上为 450mm 厚 3:7 灰土，砖砌大放脚，基底标高2.4m，0.9m处为一道钢筋混凝土圈梁。2、施工所需要的人力、材料及设备均可以按照规定给予满足。3、工期规定：基础、主体结构及装修工程规定施工工期为 1818 个月个月。二、工程特点 （一）质量规定 本工程质量符合国家现行工程施工质量验收规范标准。（二）多专业、多工种穿插施工。（三）文明施工和环境保护。2 2 施工方案设计施工方案设计 2.1 2.1 施工组织机构施工组织机构 一、施工组织机构的建立 公司严格按照项目法组织施工，并把本工程列为公司重点工程，派具有国家一级资质并多次承担过类似工程施工，懂技术、会管理、善经营、具有精品意识的同志任项目经理，同时选派具有丰富施工经验、技术过硬的骨干成员组成项目经理部。2.2 2.2 工程管理目的工程管理目的 一、质量目的 本工程质量目的：创优质主体结构,总体合格。二、工期目的 根据该工程类别、结构类型和公司的技术、管理力量、施工机械及人员的配备情况以及施工类似工程的经验，将按工期 450 日历天完毕该项目的施工。三、安全、文明和环保施工管理目的 施工无重大伤亡事故，轻伤率小于 1.5，消防无火警事故，治安达标，消除“六害”行为，严格按建设部“一标准三规范”精心组织施工。2.3 2.3 施工安排及部署施工安排及部署 一、施工安排及施工段的划分 遵守“先地下、后地上，先结构、后装修，先土建、后安装”的原则。基本规定是：上道工序的完毕要为下道工序发明施工条件，下道工序的施工要可以保证上道工序的成品完整不受损坏，以减少不必要的返工浪费，保证工程质量。二、施工程序 本工程按先地下后地上、先结构后装饰的施工顺序进行。本工程分为基础工程、主体工程、屋面工程、装饰工程四个施工阶段。基础工程的施工顺序：挖土方垫层砌基础混凝土基础回填土 主体工程的施工顺序：脚手架扎构造柱钢筋砌砖墙柱、梁支模浇柱混凝土扎梁、梁钢筋浇梁混凝土吊装楼板(含楼板灌缝)拆模 屋面工程的施工顺序：找平层隔气层保温层找平层防水层保护层 内装饰工程的施工顺序：天棚、内墙抹灰安装门窗玻璃油漆墙面喷白楼地面 外墙装饰及室外工程的施工顺序：外墙抹灰、干粘石 外墙水刷石 贴面装修台阶散水 3 3 重要分项工程的施工方法重要分项工程的施工方法 3.1 3.1 钢筋工程钢筋工程 该工程所有钢筋均在施工现场制作，现场设立与本工程规模相适应的钢筋加工房，加工成半成品后运用塔吊就位至各楼层进行绑扎。设立原材料及成品钢筋堆场，各种构件的钢筋在施工前均由工程技术人员按图纸规定作出下料表，经技术负责人审核后下发到工地，方可进行下料，各种成品钢筋必须严格做到按规格堆放整齐，并挂牌标记，且堆放于塔吊的回转半径之内，以便于垂直运送。施工中如需要钢筋代换时，必须先充足了解设计意图和代换材料性能，严格遵守现行钢筋混凝土设计规范的各种规定，并不得以等面积的高强度钢筋代换低强度的钢筋。凡重要部位的钢筋代换，须征得设计单位批准，并有书面告知时方可代换。钢筋绑扎前先认真熟悉图纸，检查配料表与图纸，设计是否有出入，仔细检查成品尺寸、形状是否与下料表相符。核对无误后方可进行绑扎。1、钢筋安装绑扎顺序 柱墙钢筋主梁钢筋次梁钢筋楼板钢筋预埋插筋水电安装预留预埋板负弯矩筋。2、柱、墙筋（1）竖向钢筋的弯钩应朝向内，角部钢筋的弯钩平面与模板面夹角，对矩形柱应为 45角，截面小的柱，用插入振动器时，弯钩和模板所成的角度不小于 15。（2）箍筋的接头应交错排列垂直放置；箍筋转角与竖向钢筋交叉点均应扎牢（箍筋平直部分与竖向钢筋交叉点可每隔一根互成梅花式扎牢）。绑扎箍筋时，铁线扣要互相成八字形绑扎。（3）柱筋绑扎时应吊线控制垂直度，并严格控制主筋间距。柱筋搭接处的箍筋及柱立筋应满扎，其余可梅花点绑扎。3、梁筋与板筋（1）纵向受力钢筋出现双层或多层排列时，两排钢筋之间应垫以直径 25mm的短钢筋，如纵向钢筋直径大于 25mm 时，短钢筋直径规格与纵向钢筋相同规格。（2）箍筋的接头应交错设立，并与两根架立筋绑扎，悬臂挑梁则箍筋接头在下，其余做法与柱相同。梁主筋外角处与箍筋应满扎，其余可梅花点绑扎。（3）板的钢筋网绑扎与基础相同，板内负筋设立分布筋，屋面及外露构件用6150，楼面用6200；双向板的板底筋，短向筋放在下层、长向筋放在短向筋上面。板上部钢筋长度从梁内边算起。板厚大于等于 150mm 及屋面板无负筋处增设钢筋网6250。应注意板上部的负钢筋（面加筋）要防止被踩下；特别是雨蓬、挑檐、窗台等悬臂板，要严格控制负筋位置，在板根部与端部必须加设板凳铁，保证负筋的有效高度。（4）板、次梁与主梁交叉处，板的钢筋在上，次梁的钢筋在中层，主梁的钢筋在下，当有圈梁或垫梁时，主粱钢筋在上。（5）钢筋的绑扎接头应符合规范规定。（6）板筋绑扎前须先按设计图规定间距弹线，按线绑扎，控制质量。（7）为了保证钢筋位置的对的，根据设计规定，板筋采用钢筋马凳纵横间距 600mm 予以支撑。3.2 3.2 混凝土工程混凝土工程 按招标文献规定，本工程结构所有使用商品混凝土，进场前规定所用的水泥、水、骨料、外加剂等必须具有出厂（产品）合格证或检查报告，否则不得使用。混凝土的浇筑：1、现浇混凝土施工顺序 竖向施工顺序：钢筋混凝土柱墙钢筋混凝土梁板按此循环由一层直至屋面。2、施工缝的留设及解决 层与层之间留设水平施工缝，水平施工缝留设在板面，每层结构柱梁板一起现浇，不留施工缝。施工缝必须严格按施工规范规定作表面解决。施工缝处继续浇筑混凝土时，应符合已浇筑混凝土抗压强度不小于 1.2N/mm2，应清除垃圾、水泥薄膜，表面上松动的砂石和软弱混凝土层，同时加以凿毛，用水冲洗干净，并充足湿润，一般不宜少于 24h，残余在混凝土表面积水应予清除，在浇筑前，在施工缝上铺一层 1015mm 厚水泥砂浆一层，其配合比与混凝土内砂浆成分相同，浇筑时，避免直接从缝边下料，机械振捣前宜向施工缝处逐渐推近，并距 80100cm 时停止振捣，但应加强对施工缝的捣实工作，使新旧混凝土紧密结合。3、浇筑的一般规定（1）浇筑前应对模板浇水湿润，柱模板的清扫口应在清除杂物及积水后再封闭。（2）混凝土下落的自由倾落高度不得超过 2m，如超过 2m 时必须采用加串筒措施。（3）浇筑竖向结构混凝土时，如浇筑高度超过 3m 时，应采用串筒、导管、溜槽或在模板侧面开门子洞。（4）浇筑混凝土时应分段分层进行，每层浇筑高度应根据结构特点、钢筋疏密决定。一般分层高度为插入式振动器作用部分长度的 1.25 倍，大不超过500mm，平板振动器的分层厚度为 200mm。（5）使用插入式振动器应快插慢拔，插点要均匀排列，逐点移动，按顺序进行，不得漏掉，做到均匀振实。（6）浇筑混凝土应连续进行。如必须间歇，其间歇时间应尽量缩短。并应在前层混凝土初凝之前，将次层混凝土浇筑完毕。间歇的最长时间应按所有水泥品种及混凝土初凝条件拟定，一般超过 2 小时应按施工缝解决。（7）浇筑混凝土时应派专人经常观测模板钢筋、预留孔洞、预埋件、插筋等有无位移变形或堵塞情况，发现问题应立即停止浇灌，并应在已浇筑的混凝土上初凝前修整完毕。（8）梁与柱墙交接处钢筋较密，可采用同标号细石混凝土浇筑，应严格按施工规范做好混凝土的养护。3.33.3 主体结构工程主体结构工程 主体工程重要有砌墙，现浇混凝土圈梁（楼梯，大梁挑楦，构造柱，楼板）在基础竣工及地层架空板安装完毕后，进行分层分段流水施工，其重要施工顺序如下：放线内外墙分步架砌筑构造柱预制梁安装圈梁硬架及现浇支模圈梁现浇板钢筋安装预制楼板并加固板缝钢筋混凝土浇筑养护上层放线女儿墙 （1）放线 结构放线：根据轴线控制网接合施工图运用吊装、刚尺、沙线、等工具放出墙、柱、梁及各种洞口等的平面位置，待柱筋驳接完毕，运用水准仪等工具结合标高控制网将标高测到柱筋上，再按施工图拟定梁、板等位置。砌体放线：与结构放线同样，可先放出墙边线，门窗及洞口等平面位置。并在砖砌体前运用水准仪将标高引测到固定的结构上，如柱、楼梯上，再用钢尺放出窗台，窗顶，门顶，预留洞底，顶等的位置，作为砌砖和安装的依据。（2）结构墙体砌筑 1、砌筑前，先根据砖墙位置弹出墙身轴线及边线。开始砌筑时先要进行摆砖，排出灰缝宽度。摆砖时应注意门窗位置、砖垛等对灰缝的影响，同时要考虑窗间墙的组砌方法。以及七分头砖、半砖等砌在何处为好，务使各皮砖的竖缝互相错开。在同一墙面上各部分的组砌方法应统一，并使上下一致。2、在砌筑前，先要立皮数，皮数杆上划有砖的厚度、灰缝厚度、门窗、楼板、过梁、圈梁、屋架等构件位置，皮数杆竖立于墙角及某些交接处，其间距以不超过 15m 为宜。立皮数杆时要用水准仪来进行抄平，使皮数杆上的楼地面标高线位于设计标高位置上。3、准备好所用材料及工具，施工中所需门窗、预制过梁、插筋、预埋铁件等必须事先作好安排，配合砌筑进度及时送到现场。4、砌砖时，必须先拉准线。一砖半厚以上的墙要双面拉线，砖块准线砌筑。5、砌筑实心砖墙宜采用“三一”砌筑法，即“宜铲灰、一块砖、揉一揉”的操作方法，竖缝宜采用挤浆或加浆饱满，严禁用水冲浆灌缝。6、砖墙的水平灰缝厚度和竖向灰缝宽度一般为 10mm，但不少于 8mm,也不大于 12mm。水平灰缝的砂浆饱满度应不低于 80。7、砖墙的转角处和交接处应同时砌起，对不能同时砌起而必须留搓时，应砌成斜搓，斜搓长度不应小于高度的 2/3。8、隔墙于墙若同时砌筑时，可于墙中引出阳搓，并于墙的灰缝中预埋拉结钢筋，其构造于上述相同，但每道不少于两根。9、如纵横墙均为承重墙，在丁字交接处留搓，可在接搓处下部砌成斜搓，上部留成直搓，并加设拉结钢筋。10、隔墙与填充墙的顶面与上层结构的接触处，宜用侧砖斜搓挤紧。11、每层承重墙的最上一皮砖，在梁或梁垫的下面，砖墙的阶台水平面上以及挑檐、腰线等中，。应用定砖砌筑。12、宽度小于 1m 的窗间墙，应选用整砖砌筑。13、墙中的洞口、管道、沟槽和预埋件等，应于砌筑时对的留出或预霾 9，宽度超过 30m 的洞口，其上面应设立过梁。（3）构造柱 构造柱的柱顶、柱脚应在主体结构中预埋 4 12 短钢筋，构造柱须先砌墙、后浇柱，砌墙时墙与结构柱连接处要砌成马牙，墙高每隔 500 设 2 12 钢筋。构造柱的混凝土强度等级为 C20，竖筋用 4 12，箍筋用6200，墙与柱的拉结筋应在砌墙进行预埋。（4）圈梁：布置在紧靠楼板处，与卫生间、厨房等现浇。（5）过梁 墙内的门洞、窗洞或设备留孔，其洞顶均需设过梁。选用洞宽为 10001200 时，用刚筋砖过梁，梁底放 3 8，入支座长度大于 370 并用直钩，用 1：3 水泥砂浆保护层 20 厚，拱高取洞宽的 1/4，用 M10混合砂浆砌筑。（6）模板与构件安装 1、构造柱模板 用工具式模具，其两侧砖墙每米高留 6060mm 洞口，穿螺栓，用方木或脚手板加固构造柱外侧砖墙，防止浇筑混凝土时被挤动。2、圈梁模板 采用挑扁担法：在圈梁底面下一皮砖处，每隔 1m 留一顶砖孔洞，穿 50*100木枋作扁担，竖立两侧模板，用夹条及斜撑支牢。3、门庭部分框架柱模板 柱模采用七夹板，加 50*100 木枋竖楞和短钢管抱筋，当柱的截面尺寸大于或等于 600mm 时，应加一道12 的对拉螺杆。安装模板前要检查模板底部是否平整，若不平整应现在模板下口处铺一层水泥砂浆（10-20 厚）,以免钢筋混凝土浇筑时漏浆而导致柱底烂根。封柱模时应在底部锯一到二个 100.50mm 的一方孔，做为浇筑钢筋混凝土前冲洗模内垃圾的清扫孔。柱模加固后，应用线锤检查，仔细校正，垂直偏差不得超过规范允许的范围。4、门庭部分框架梁模板 在柱子上弹出轴线，梁位置线和水平线。梁支顶的排列，间距要符合模板设计和施工方案的规定，采用可调式多功能脚手架作支顶，其间距一般为 914mm，具体视龙骨排列而定。按设计标高调整支顶的标高，然后安装木方，铺上梁底板，并拉线找平。当梁跨度等于或大于 4m 时，梁底模板应起拱，起拱高度宜为全跨长度的 1/10003/1000。门架之间采用交叉联结，并在门架上，中，下各设一道水平拉杆。5、现浇楼板模板安装 楼板模板铺木版时只要在两端及接头处钉牢，中间尽量少钉或不钉以利拆模，采用定型木模板，需按其闺阁距离铺设搁栅，不够一块定性木模板的空隙，可用木模板镶满或用 23mm 厚铁板盖住。挑檐模板必须撑牢拉紧，防止向外倾覆，保证安全。3.43.4 砖砌体工程砖砌体工程 1)材料工程：砌体结构重要由砖和砂浆组成。砖：所有上采用非承重空心砖，施工时要严格按照建筑抗震设计与施工规程的规定施工。砖使用前必须达成以下规定：砖必须做标号检查、耐久性、外观检查，几何尺寸要符合规范规定，砌筑前应当提前浇水湿润，含水率为 1015%。砂浆准备工作：砌筑由水泥砂浆和混合砂浆两类组成。砂浆各项性能指标须满足以下规定：流动性、保水性、强度、粘接力、变形。脚手架：砖墙砌筑时采用搭设内脚手架。2)砌筑工序 砖墙砌筑的一般顺序是抄平放线摆砖立皮杆数盘角挂线砌筑勾缝清理。3)砌筑的质量规定 在施工过程中，选择有丰富施工经验的人员，保证砌体具有良好的整体性、稳定性、受力性能。施工把好原材料关、工艺水平关。质量达成：灰缝横平坚直、砂浆饱满、薄厚均匀。砌块上下错缝、内外搭接。接搓牢固。4)施工方法 砌体施工前基础经验收合格后方可施工。5)砌筑高度：当出现相邻建筑物高度不同时，施工顺序为先高后低，当分段施工时相邻施工段、高差要小于一层楼或小于 4m，同时，为了减少灰缝变形引起砌体沉降，每日砌筑高度不宜越过 1.8m。3.53.5 屋面工程屋面工程 屋面工程施工前，凡进入隐蔽工程的施工项目时，应对前分项分部工程进行验收。防水施工前，基层应干燥、平整、光滑，阴阳角要做成小圆脚。屋面工程施工时，注意掌握温度，保证防水功能，无渗漏现象，其构造和防水保温层必须符合设计规定。屋面工程施工完毕后，应采用妥善保护措施防止损坏。3.63.6 防水工程防水工程 一、施工工艺 基层解决局部增强解决铺贴卷材接缝边沿及油毡末端收头解决浇水实验检查保护层施工。二、防水施工（一）清理基层 1、先将基层表面的尘土、砂粒、砂浆硬块等杂物清扫干净，并用干净的湿布揩擦一次。2、基层表面的突出物、砂浆疙瘩等应铲除、清理掉。对凹凸不平处，应用高强度等级水泥砂浆修补，或顺平，对阴阳角、管道根部、地漏和水落口等部位应认真修平，做成圆滑面。（二）找坡层 1、根据设计及规范规定，弹线、贴饼。2、用 20mm 左右的分格条分格。3、由远到近的铺设找坡层，找坡层的配合比和放坡系数严格按照设计的规定。4、压实、找平表面。（三）水泥砂浆找平层 1、将结构层上的污物杂质清理干净，洒水湿润。2、按照规范规定留设分格缝，缝高同找平层厚度、缝宽 20mm 左右，用小木条嵌缝。3、砂浆铺设由远到近，由高到低的程序进行，做到每分格内一次性铺成，严格掌握坡度，可 2m 靠尺找平。4、待砂浆稍收水后，用抹子压实压平，终凝前，轻轻取出小木条，竣工后要注意少踩踏。5、铺设找平层 12h 后，需洒水养护或及时施工下一道工序。（四）卷材施工:1、涂刷底胶。2、卷材铺贴。3.73.7 装饰工程装饰工程 装饰工程所选用的材料必须具有产品质量合格证，产品说明书及操作规程。材料品种、规格、颜色和图案，必须符合设计规定和现行材料标准的规定。抹灰前必须将穿越墙面和楼板管道孔填实，密集管道的背后墙面抹灰，接茬应顺直。室内外抹灰工程施工时，应浇水湿润墙面，摊饼冲筋，归方，然后再进行逐间、逐层抹灰，特别强调细部细作，精心施工。3.83.8 设备安装工程设备安装工程 本工程重要分为以下几个系统：给排水、采暖、消防系统、照明电气、防雷接地系统、综合布线等安装工程的施工和管理。1)施工准备 土建工程开工后，设备安装工程进入施工前的准备阶段：当进入基础工程的施工时，设备安装工程的预埋工作开始，设备安装人员配合土建行施工。2)施工方法 本工程设备安装工程的施工工期比较紧张，设备安装人员必须穿插进行施工。设备安装采用分路同时安装，根据施工进度、天气情况，随时调整。给水、排水管道安装 管道安装：安装前必须清除内部污垢和杂物，防止阻塞。管架制作安装：严格按施工图纸规定下料、焊接，通过防锈解决后，安装在承重结构上，位置要对的，埋设平整牢固，与管道接触紧密。给排水管道安装：给水横管要有坡度，坡向泄水装置：排水管径和最小坡度应严格按设计规定其规范施工。管道连接：给水管道采用镀锌钢管，丝扣连接；室内排水管和出户管采用排水铸铁管，石棉水泥接口。防腐：明装镀锌钢管、铸铁管道表面要清理干净，用防腐材料粉刷。电气安装:电气安装交叉施工多、任务重，因此要做好互相协调工作，紧密配合土建、设备及其它工种。配电：电力电缆埋地入户。配电系统采用三要五线制。入户处作一个接地系统，其接地电阻小于 10 欧姆。3.93.9 模板工程模板工程 1)施工工序 施工准备模板的选择拼装支撑柱、梁模板安装校核浇砼拆模清理再周转使用。2)准备工作 由木工工长按设计规定，对各分部制定配模及支撑方案，按照方案拟定几何形状、尺寸、规格、数量、间距，不得任意加大，防止产生结构变形。并提前提供材料需用量计划表按施工进度规定拟定模板、材料进场时间，因施工现场比较狭小，材料随进随用，尽量减少堆放场地。3)模板的选择 工程所使用的模板：柱、梁、模板以定型组合钢模板为主，板采用高强度钢框覆塑胶合板，楼梯采用拼合式钢模板体系。4)模板工程的施工质量 模板工程的施工质量，必须做好拼缝严密不漏浆，支撑稳固安全不变形，标高和构件断面尺寸严格按图施工，按规定验收。对墙板节点的模板提前配置好，方便拆除安装，保证外观质量和断面尺寸。5)模板的拆除 拆除支撑及模板前，必须请示项目经理部的批准后方可拆除模板。模板拆除时不得对混凝土表面导致损伤；梁板模板拆除前，必须在试压报告出来，满足施工规范的规定，方要拆除模板。模板拆除后，应做到工完场清。4 4 施工进度计划施工进度计划 工程量及劳动定额表：每栋住宅楼基础及屋面重要工程量表 项目 单位 数量 基础工程 条基挖土 m3 880 3：7 灰土垫层 m3 120 基础砌砖 m3 280 地梁组合柱砼 m3 25 地梁组合柱钢筋 t 2 地梁组合柱模板 m2 58 房心及基槽回填 m3 590 底层房心 3：7 灰土垫层 m3 60 屋面工程 屋面找平层 m2 720 二毡三油一豆砂 m2 800 每层住宅结构及装修工程量表 项目 单位 数量 结构工程 内，外墙砌筑 m3 240 120 隔墙 m3 20 圈梁组合柱砼 m3 26 圈梁组合柱钢筋 t 2 圈梁组合柱模板 m2 60 构件安装 块 400 楼板灌缝砼 m3 30 装修工程 门窗安装 樘 72 水泥地面 m2 560 顶板勾缝喷浆 m2 560 干粘石外墙面层 m2 380 内墙面水泥砂浆抹面 m2 1900 假定定额表 项目 工种或型号 单位 产量定额 机械挖土 每台班 4 人 方/台班 500 人工挖土 普工 m3/工 1.6 砖砌基础 挖工 m3/工 1.2 地梁组合砼 钢筋工 T/方 1.5 模板工 m2/工 4 砼工 m3/工 0.8 圈梁组合柱砼 钢筋工 T/方 0.2 模板工 m2/工 8 砼工 m3/工 0.8 砖砌墙 挖工 m3/工 1.5 安装预制楼板 每台班 6 人 块/台班 130 楼板灌缝 砼工 m3/工 7 屋面找平层 抹灰工 m2/工 20 屋面防水层 油漆工 m2/工 20 门窗安装 木工 m2/工 5 水泥地面抹灰 抹灰工 m2/工 15 顶板勾缝灌浆 抹灰工 m2/工 5 外墙面干粘石 抹灰工 m2/工 4 内墙面抹灰 抹灰工 m2/工 10 施工工期的计算如下：基础工程：挖基槽：机械=880/500=1.76 台班 取为 2 台班 3：7 灰土垫层：120/1.6=75 工日 基础砌砖：280/1.2=233.3 工日 取 234 工日 地梁组合柱砼：25/0.8=31.25 工日 取 32 工日 地梁组合柱钢筋：2/1.5=1.33 工日 取 2 工日 地梁组合柱模板：58/4=15 工日 房心及基槽回填：590/1.6=368.75 工日 取 369 工日 底层房心 3：7 灰土垫层：60/1.6=38 工日 屋面工程：屋面找平层：720/20=36 工日 二毡三油一豆砂：800/20=40 工日 结构工程：内，外墙砌筑：240/1.5=160 工日 120 隔墙：20/1.5=13.35 工日 取 14 工日 圈梁组合柱砼：26/0.8=33 工日 圈梁组合柱钢筋：2/0.2=10 工日 圈梁组合柱模板：60/8=7.5 工日 取 8 工日 构件安装：400/130=3.08 台班 取 4 台班 楼板灌缝砼：30/7=4.24 工日 取 5 工日 装修工程：门窗安装：72/5=14.4 工日 取 15 工日 水泥地面：560/15=37.3 工日 取 38 工日 顶板勾缝喷浆：560/5=112 工日 干粘石外墙面层：380/4=95 工日 内墙面水泥砂浆抹面：1900/10=190 工日 其中基础工程和屋面工程为每栋的计算。结构工程和装修工程为每层的计算。计算施工工期 项目 工程量 施工人数 施工工期 基础工程（每栋）条基挖土 880 m3 机械 1 台 2 天 3：7 灰土垫层 120 m3 25 人 3 天 基础砌砖 280 m3 30 人 10 天 地梁组合柱砼 25 m3 32 人 1 天 地梁组合柱钢筋 2t 2 人 1 天 地梁组合柱模板 58 m2 8 人 2 天 房心及基槽回填 590 m3 34 人 11 天 底层房心 3：7 灰土垫层 60 m3 19 人 2 天 屋面工程 （每栋）屋面找平层 720 m2 6 人 6 天 二毡三油一豆砂 800 m2 10 人 4 天 结构工程（每层）内，外墙砌筑 240 m3 30 人 5 天 120 隔墙 20 m3 30 人 1 天 圈梁组合柱砼 26 m3 35 人 1 天 圈梁组合柱钢筋 2t 10 人 1 天 圈梁组合柱模板 60 m2 8 人 1 天 构件安装 400 块 机械 2 台 2 天 楼板灌缝砼 30 m3 3 人 2 天 装修工程（每层）门窗安装 72 樘 12 人 1.2 天 水泥地面 560 m2 10 人 4 天 顶板勾缝喷浆 560 m2 16 人 7 天 干粘石外墙面层 380 m2 16 人 6 天 内墙面水泥砂浆抹面 1900 m2 25 人 7.5 天 5 5 施工总平面图布置施工总平面图布置 5.1 5.1 施工现场概况施工现场概况 目前建设方已基本做好了场地的三通一平工作，交通便利。水源、电源从建设方指定的施工用水、电源处引入到场内设立的配电房、水表井。施工排污拟有组织排入市政污水管网。5.2 5.2 施工总平面布置原则施工总平面布置原则 一、施工总平面布置应分别针对基础、主体及装饰装修各施工阶段对场地的不同规定，根据不同阶段的施工特点和需求设计现场平面布置，尽量合理并充足运用现有场地，减少材料场内二次转运，减少因施工对周边居民的影响。各阶段布置变化大的应分阶段布置3。二、现场砂浆、零星混凝土搅拌点，成品钢筋和模板，架料堆放尽也许布置在塔吊回转半径内，并分类堆放，尽也许减少二次转运，保持交通畅通，同时塔机臂基本覆盖整个建筑物。三、现场临时用电安排分回路供电，生活用电一路，钢筋房、木工房用电一路，塔机用电一路，场内电缆供电线路重要采用埋地敷设。四、场内供水规定满足生产、生活、消防需求，排水依场地有组织排放。五、所有临时设施的布置需满足消防和生产安全规定。六、注意安全文明施工，减少噪声、粉尘污染，贯彻创绿色环保工地的措施。5.3 5.3 现场施工道路及临时建房屋计划现场施工道路及临时建房屋计划 一、重要施工用房规划 现场施工重要办公用房、生活、临时宿舍拟按总平布置在三期用地与二期相接位置，其余用房根据现场实际需要进行搭设。二、施工围墙规划 现场按总平面布置图所示砌筑施工临时围墙，围墙砌筑标准符合建委相关规定。三、施工道路布置 根据甲方规定及场地条件，重要大门通往办公重要用房设立 4m 宽临时重要通道，其余位置，在建筑物四周设立环形道路，道路路宽 4m。道路做法为基底夯实后，下垫 200mm 厚连砂石，上铺 C20 混凝土厚 200mm，临时道路施工前，应将施工用水、用电、排水等管线预先开挖、埋设到位。5.4 5.4 垂直运送机具的布置垂直运送机具的布置 在如总平图所示位置设 QTZ5013 自升式塔机一台，其工作半径 R=50m，能覆盖整个建筑物，运用塔机进行模板、钢筋、架料、零星混凝土等垂直和水平运送，同时对需塔机装卸及吊运的物资场地均设在塔臂覆盖范围内。5.5 5.5 施工现场环境保护、安全文明规划施工现场环境保护、安全文明规划 按照国家有关环保规定，进场后及时与所在区域环保部门联系，按规定控制各种粉尘、噪音等环境污染，并对工地环境卫生纳入现场总体规划。一、粉尘控制 设立专人清运建筑垃圾。楼层清扫前，先洒水润湿，再将建筑垃圾铲入特制加盖的斗车内集中采用垂直运送机械运至地面后解决，防止扬尘。二、噪音控制 在施工中尽量减轻扰民噪声，采用低噪声的机械，一般情况晚上 10 点以后及午休时间尽量不施工，以保证周边居民的休息。若必须进行夜间连续施工的分项工程，应提前办理夜间施工许可证手续，同时与建设单位共同搞好周边关系，获得周边住户的理解。6 6 劳动力，材料，机械需用量计划劳动力，材料，机械需用量计划 6.1 6.1 劳动力组织计划劳动力组织计划 一、劳动力组织原则 1、劳动力组织按基础、主体结构、装饰装修等不同阶段，分别考虑和安排。为保证施工质量，提高效率，便于核算，作业班组应保持相对稳定，并属项目经理统一安排，统筹调度。2、根据工期规定，实物工程量、劳动定额拟定劳动用工。3、劳务作业队伍由项目经理部择优录取，与其签订劳务协议，规定其工期、质量、安全规定，明确承包任务，工程量结算方式和奖罚的措施。二、劳动力需用计划见表 4.1 劳动力需用计划表 表 4.1 劳动力需用计划表 单位：人；工种 施工工程 普工 瓦工 钢筋工 模板工 混凝工工 抹灰工 油漆工 木工 基础工程 78 人 30 人 2 人 8 人 32 人 屋面工程 6 人 10 人 结构工程 30 人 10 人 8 人 35 人 装修工程 67 人 12 人 6.2 6.2 材料准备计划材料准备计划 一、材料准备 1、根据施工进度计划和施工预算的工料分析，拟定加工及定货计划。2、建筑材料及安全防护用品准备：对水泥、钢材、木材三大建筑材料，特殊材料等，均应根据实际情况做编制各项材料计划表，分批进场，材料进场根据进度情况，提前 1 至 2 周按周计划并组织进场。三大材必须储备够。3、对各种材料的入库，保管和出库制订完善的管理办法，同时加强防盗、防火的管理。二、施工机械设备准备 根据本工程实际情况选择重要机械设备如下：1、主体施工阶段，安装一台 QTZ5013 自升式塔吊作为垂直运送机械。解决主体结构施工阶段的垂直运送和高空水平水平运送6。2、钢筋调直、切割机各一台。3、配置两台闪光电焊机、一台竖向电渣压力焊机及一台交流电焊机解决施工中钢筋和其它安装的焊接。4、配备一台 240Kw 柴油发电机，备停电后使用。6.3 6.3 施工机械计划施工机械计划 地基基础施工阶段，即在拟建房屋西侧安装一台 QT1-6 塔吊。主体结构施工所需砖、混凝土、构件和周转材料的水平、垂直运送重要由此塔吊承担。同时在办公楼北端和后楼西端设立一座扣管式井架，以填补塔吊所安装不到的位置和缓解塔吊吊次，并作为垂直运送砂浆的重要工具。主体结构施工完毕后，拆除塔吊，另在办公楼南端增设一座扣管式井架共同承担装修阶段的垂直运送。水平运送可用双轮手推车。QT1-6 塔吊起重量为 26t，起重半径 820cm，最大起重高度 40m，起重力矩 400kNm。井架每个 4m2m，卷扬机棚每个 1.5m1.5m，且距离井架不小于 10m。经验算，垂直运送能力满足需要。重要机械需要量计划表 序号 机械设备名称 型号规格 数量 国别产地 制造年份 额定功率（kw）生产能力 备注 1 载重汽车 JN151 2 中 国 武汉 96 年 Q=2*8t 2 反铲汽车 WY-100 1 中 国 长沙 98 年 3 自卸汽车 HY3090 2 中 国 汉阳 96 年 33m3 4 打夯机 HW-20A 2 中 国 湖北 97 年 1.5 150m2 5 张拉卷扬机 JJM-5 2 中 国 长沙 96 年 11 Q=5t 6 钢筋对焊机 UN1-100 2 中 国 株洲 95 年 100 0.7t 7 钢筋弯曲机 GW40 2 中 国 长沙 95 年 4 2.3t 8 钢筋切断机 GJ40-1 2 中 国 韶关 95 年 5.5 2.3t 9 交流弧焊机 BX330 2 中 国 广西 97 年 19 10 混凝土搅拌机 JS550 2 中 国 陕西 95 年 18.5 11 砂浆搅拌机 HJ-200 2 中 国 上海 98 年 2.5 12 插入式振动器 ZX-50 4 中 国 桂林 98 年 1.1 13 平板式振动器 ZW-5 4 中 国 湖南 96 年 1.5 14 氧割设备 2 自 行 组98 年 装 15 小圆锯 30 2 自 行 组装 96 年 1.5 16 冲击电钻 JIZC20 3 中 国 上海 98 年 0.6 17 柴油发电机 160GF 1 中 国 浙江 98 年 18 手提式砂轮机 ZIMFJ80 4 中 国 广西 98 年 0.3 19 水准仪 2 20 经纬仪 2 21 钢尺 30m 10 22 塔式起重机 TQ60/80 2 中 国 广西 98 年 55 7 7 安全文明施工措施安全文明施工措施 7 7.1.1 安全施工措施安全施工措施 (1)提出安全施工宣传、教育的具体措施；对新工人进场上岗前必须作安全教育及安全操作的培训；(2)针对拟建工程地形、环境、自然气候、气象等情况，提出也许忽然发生自然灾害时有关施工安全面的若干措施及其具体的办法，以便减少损失，避免伤亡；(3)提出易燃、易爆晶严格管理及使用的安全技术措施；(4)防火、消防措施；高温、有毒，有尘、有害气体环境下操作人员的安全规定和措施；(5)土方，深坑施工，高空、高架操作，结构吊装、上下垂直平行施工时的安全规定和措施；(6)各种机械、机具安全操作规定；交通、车辆的安全管理；(7)各处电器设备的安全管理及安全使用措施；(8)狂风、暴雨、雷电等各种特殊天气发生前后的安全检查措施及安全维护制度。7.27.2 文明施工的组织措施文明施工的组织措施 (1)施工现场的围挡与标牌，出入口与交通安全，道路畅通，场地平整；(2)暂设工程的规划与搭设，办公室、更衣室、食堂、厕所的安排与环境卫生；(3)各种材料、半成品、构件的堆放与管理；(4)散碎材料、施工垃圾运送，以及其它各种环境污染，如搅拌机冲洗废水、油漆废液、灰浆水等施工废水污染，运送土方与垃圾、白灰堆放、散装材料运送等粉尘污染，熬制沥青、熟化石灰等废气污染，打桩、搅拌混凝土、振捣混凝土等噪声污染；(5)成品保护；(6)施工机械保养与安全使用；(7)安全与消防 8 8 工程质量保证措施工程质量保证措施 8.18.1 主体结构工程质量控制措施主体结构工程质量控制措施 （一）严格材料进场制度，把好原材料关。水泥、钢筋在运送存放时，须保存标牌按批量分类，不能混堆，出厂合格证书必须对口齐全，无材质证明的材料和不合格的材料一律不准使用，以保证工程质量。（二）在工程施工中，对容易发生质量通病及存在施工难点的问题，应采用有针对性的作业指导书。1、钢筋工程，符合图纸及规范规定，由工长、技术员和质量员三检查，保证不掉、不缺、不错位。关键部位即柱、梁板处用箍筋代定位箍焊牢使柱主筋不能移动变形，板筋分线、划线、拉线绑扎。板的负弯矩筋端部弯钩的下点与板底筋绑扎，使之不移动和变形，为防止在浇筑时施工人员对楼板钢筋的踩踏，楼板浇筑混凝土时采铁蹬上搭钢筋、铺跳板，随浇随移动的活动跑道。2、模板工程是保证钢筋混凝土梁、柱、板结构不变形、感观好的关键。本工程梁板结构比较定型，为井式梁板结构，我们考虑采用优质的定型钢模和胶合板，以保证工程施工质量。梁柱接头采用 12mm 厚防水胶合板和木条做成定型接头，梁、板均采用覆膜胶合板模板，规定模板拼缝严密、支撑稳定、内撑外箍牢固，真正做到不胀模、不缩颈、不漏浆。3、为了保证混凝土的施工质量，施工过程中建立混凝土现场监测实验组。混凝土浇筑实行专人分段管理负责制，基本做到每段连续浇灌，分层下料，分层振捣，保证密实，使混凝土内实外光，构件方正，感观良好。4、施工过程中，应加强各施工工种的配合工作，穿插施工，应统一安排，协调进行，做到工序科学合理，减少互相干扰，避免凿打洞、破坏返工的情况发生。5、消除质量通病，派专人负责施工。6、在工程施工过程中采用先进的管理方法，制定出科学的切实可行的质量管理方法，保证工程质量的优质。8.28.2 装饰装修工程质量控制措施装饰装修工程质量控制措施 （一）为了保证装饰工程质量，施工时，应切实做好装饰工程的样板间、样板，与建设单位、设计单位共同定出装饰装修材料的样品颜色、规格，使这符合设计规定，以能满足建设单位的规定。（二）以所定样板带路，根据施工工艺和操作规程，对工程不同的装饰部位和规定，作好各自的施工工艺和实行细则。由专业工长作技术交底，明确做法，提出质量规定，按样板标准和操作工艺，展开装饰工程的全面施工，方可保证工程质量，达成建筑使用功能的规定。（三）按照设计规定，分别对不同的装饰表面材料，以各自的施工工艺规定进行施工，水泥砂浆应分层贴抹，严禁一遍成
