栋栋楼冬期施工方案.doc

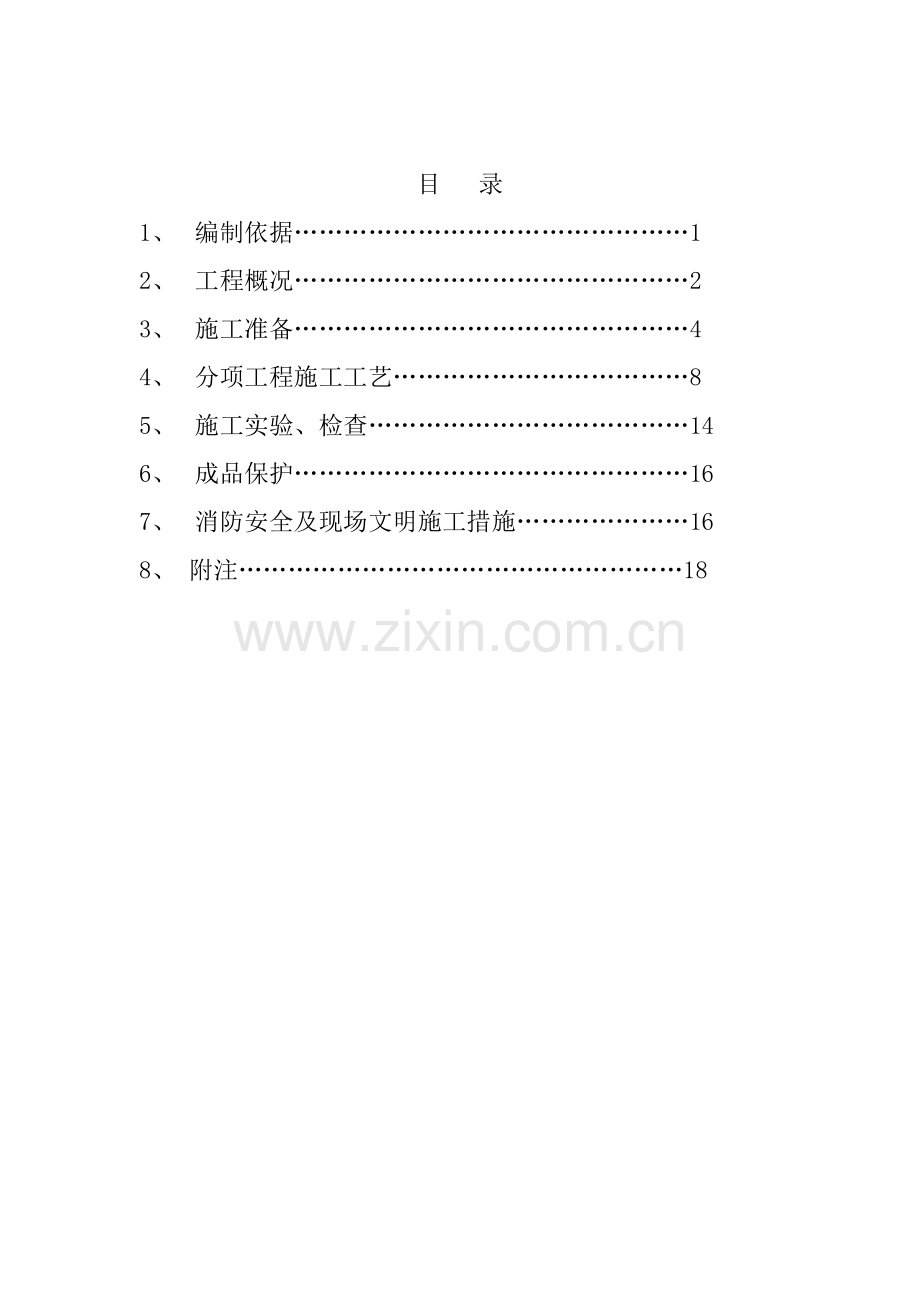

目 录
1、 编制依据…………………………………………1
2、 工程概况…………………………………………2
3、 施工准备…………………………………………4
4、 分项工程施工工艺………………………………8
5、 施工实验、检查…………………………………14
6、 成品保护…………………………………………16
7、 消防安全及现场文明施工措施…………………16
8、 附注………………………………………………18

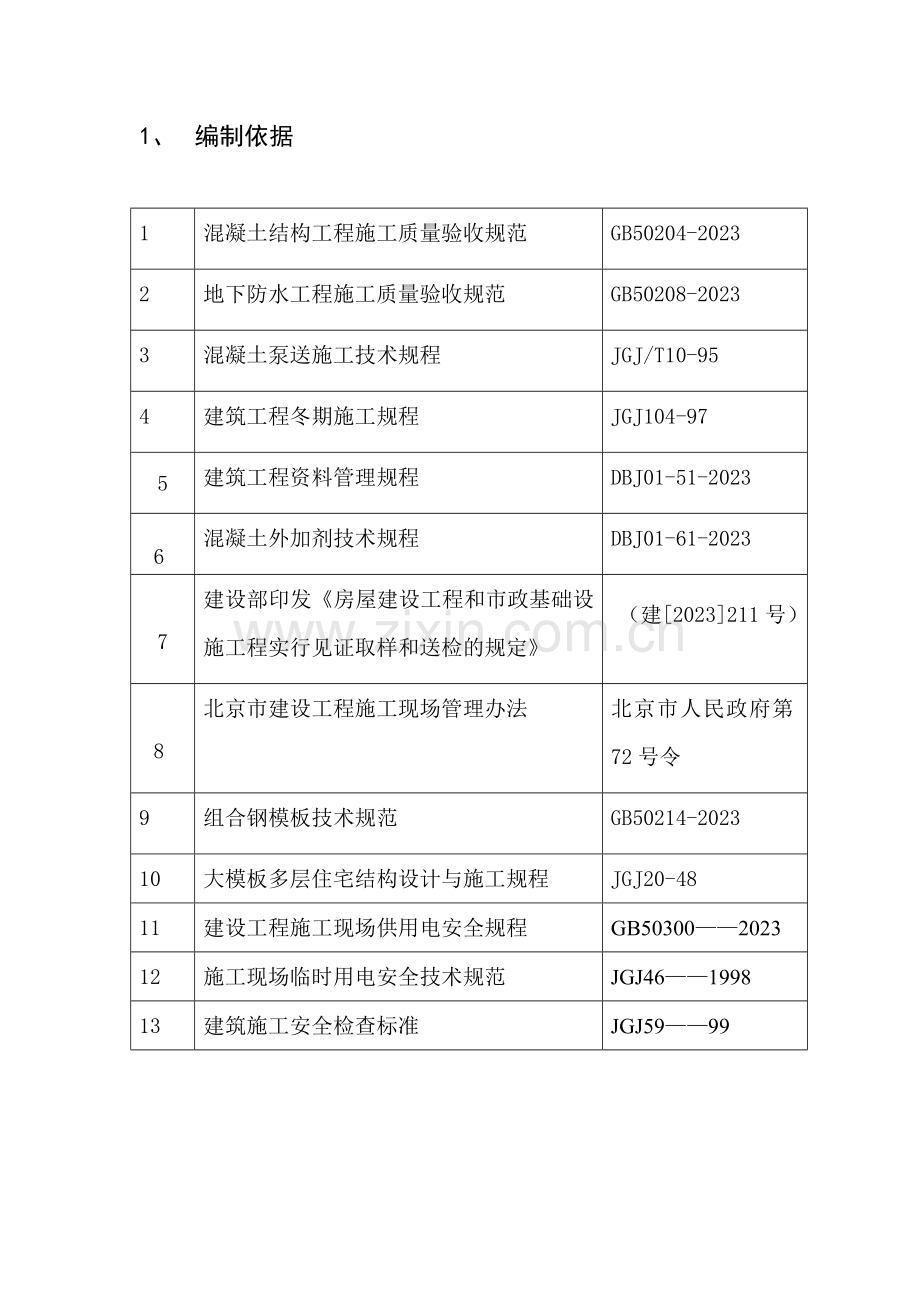

1、 编制依据

1
混凝土结构工程施工质量验收规范
GB50204-2023
2
地下防水工程施工质量验收规范
GB50208-2023
3
混凝土泵送施工技术规程
JGJ/T10-95
4
建筑工程冬期施工规程
JGJ104-97
5
建筑工程资料管理规程
DBJ01-51-2023
6
混凝土外加剂技术规程
DBJ01-61-2023
7
建设部印发《房屋建设工程和市政基础设施工程实行见证取样和送检的规定》
（建[2023]211号）
8
北京市建设工程施工现场管理办法
北京市人民政府第72号令
9
组合钢模板技术规范
GB50214-2023
10
大模板多层住宅结构设计与施工规程
JGJ20-48
11
建设工程施工现场供用电安全规程
GB50300——2023
12
施工现场临时用电安全技术规范
JGJ46——1998
13
建筑施工安全检查标准
JGJ59——99
14
北京市建设工程施工现场管理办法
北京市人民政府第72号令
15
北京市建筑施工现场安全防护基本标准
京建施［2023］1号
16
北京市建设工程施工现场场容卫生标准
京建施［2023］2号
17
北京市建设工程施工现场环境保护标准
京建施［2023］3号
18
北京市建设工程施工现场保卫消防标准
京建施［2023］4号
19
本工程的相关施工图纸

20
本工程的施工组织设计

2、 工程概况
2.1工程设计概况
序号
楼号
项目 内容
23#楼
21#楼

1

建筑面积
(平方米)
总面积
33233.14
22566.60
地下面积
2818.79
1976.62
地上面积
30414.35
20589.98
2
层数
地下
-1
-1
地上
10
10
地上
标准层层高为2.8m。
4
设计标高
±0.000绝对高度
64.400
64.600
室内外高差
600
槽底标高
5.85
5
建筑物高度（m）
29.8
6
结构形式
基础
筏板基础
主体结构
钢筋混凝土剪力墙
8
混凝土强度等级
1、基础垫层为C15。
2、基础、人防顶板及墙体为C30。
3、设备层及设备层以上楼面及屋面梁板、楼梯为C25。
注：基础底板及地下室外墙及人防顶板均采用防水混凝土，抗渗等级为S6
10
混凝土耐久性规定
环境
类别
最大水灰比
最小水泥用量
（kg/m3）
最大氯离子含量（%）
最大碱
含量
（kg/m3）
一
0.65
225
1.0
不限制
二（b）
0.55
275
0.2
3.0

2.2根据公司施工进度的安排，21#在冬期施工阶段将施工到±0.000板，从地下人防顶板开始将进入冬施；23#楼在冬期施工阶段也将完毕到±0.000板，从基础底板施工开始进入冬施；地上结构等解除冬施在继续施工。
2.3 21#、23#楼两个单位工程在2023年终至2023年初的冬期施工阶段重要施工分部有：结构工程、地下室外墙防水工程、回填土工程，重点控制混凝土工程及回填土工程在冬施中的过程控制。本工程两栋楼均采用商品混凝土，冬施期间，混凝土将掺防冻剂，虽然外加剂的开发水平已经成为成熟的施工技术，但是也要重点控制。
2.4现场作业面保温：要在施工层及下层用彩条布围挡，混凝土表面覆盖的养护保温方法。
2.5办公区及生活区冬施阶段取暖方式：办公室采用电暖气取暖，生活区采用煤炉子取暖。
取暖及劳保物资一览表
序号
物资名称
单位
数量
备注
1
电暖气
套
18

2
煤炉子
套
32

3
煤块
块
22400
生活取暖用
4
棉大衣
套
40

5
手套
付
100

3、 施工准备
3.1组织准备
3.1.1在冬期施工前项目部要做好冬施准备工作,成立冬施领导小组,负责组织冬期工程施工的生产、技术、质量、安全管理和冬施物资的供应，负责冬施工作的协调组织，并明确责任，保证冬期施工中，各项工作及时有效进行，避免由于冬施组织不力给生产进度、工程质量、安全施工导致影响。
3.1.2本工程基础底板施工后，基本就进入冬期施工阶段，因此在底板施工时就应开始进行冬期准备工作。北京地区冬期施工阶段基本上为：2023年11月15日至2023年3月1日；国家规范规定为：当室外5日平均气温连续5d稳定低于5℃即进入冬期施工；当天平均气温连续5d高于5℃时即解除冬期施工。进行冬施前应采用一定的措施以满足施工规定，防止忽然的霜降，寒流等对混凝土导致伤害。
3.1.3项目部冬期施工领导机构：
组长：白小森
副组长：刘伯羽、魏志敏
成员：王冠英、祝自波、袁海山、刘海平、赵凤雨、高文海、张海阳、王宗喜、刘中国、刘小惠、马娟。
3.1.4进入冬期施工,项目部设立专人进行测温工作，测温人员要通过培训后上岗。使测温人员了解如何进行测温、混凝土测温的重要性、测温数据的真实性对混凝土工程的影响。为施工提供重要参考数据，及时解决存在的问题。由项目部指派责任心强的，并有一定文化基础的测温员：四人负责21#、23#楼测温工作。
3.1.5测温员要与气象台保持联系,及时接受天气预报（并绘制图表上墙），防止寒流忽然袭击对工程质量导致伤害。测温工作从夜间温度出现0℃开始施实。
3.2外加剂选用
本工程混凝土施工采用商品混凝土，冬施阶段混凝土所使用外加剂质量是保证混凝土质量的一个关键环节，要重点检查商品混凝土外加剂的资质证明及检查报告等文献（混凝土搅拌站及时提供）。
3.2.1按照市建委关于外加剂管理的文献规定,混凝土外加剂必须有出厂质量证明书、其内容涉及：产品名称、型号、出厂日期、重要特性和成份、合用范围和适宜掺量、性能检查合格指标、储存条件及有效期、使用方法说明书等。并保证碱集料综合指标不大于3kg/m3
3.2.2混凝土抗冻剂生产厂家必须具有有关部门批准的生产资格，材料应有当年的检查报告和合格证明。
3.2.3按照市建委文献规定，抗冻剂尚应进行进场复试，合格后方可使用。同时将复试合格报告收集存档。
3.2.4在冬施前应检查商品混凝土供应商的外加剂资料及样品，不得使用对钢筋有腐蚀作用氯盐类防冻剂。
3.3冬施材料物质准备
3.3.1由于本工程采用商品混凝土，在进行冬施阶段前要与商品混凝土站沟通，签好冬施协议、作好技术底板。
3.3.2备好模板外保温材料：50聚苯板、彩条布、苫布、防火帘、塑料布等，作为施工作业面及周边环境有保温。
3.3.3保温材料准备：保温草帘被、塑料布、苫布或彩条布等在11月5日前提出材料计划，材料科组织材料进场，保温材料要在11月15日前进场。

保温材料一览表
序号
物资名称
单位
数量
备注
1
塑料布
平方米
6000

2
防火草帘
平方米
5000

3
聚苯板
平方米
500

4
彩条布
平方米
1500

5
苫布
平方米
200

6
岩棉水管保温
米
400

注：上述材料进场应根据现场需要分批进场。
3.3.4测温材料准备:项目部应在11月10日前将测温管加工完毕（测温管用φ18-20的薄壁钢管制作）,并购置齐温度计、高低温度计（通过检测的），保证混凝土测温和大气温度测温规定。
测温前备齐必要的工具、用品、文具。涉及：手电筒、文献夹、测量登记表等，以及测温百叶箱：规格450×450×500mm，箱底距地高度1.5m，外表刷白色油漆。
冬施工测温实验器具使用一览表
序号
物资名称
单位
数量
备注
1
高度温度计
个
2

2
测温百叶箱
个
2

3
-50至100℃
温度计
支
60

4
手电
个
4

5
文献夹
个
2

6
登记表
本
8

7
混凝土试模
条
15
冬施新增
注：气象查询电话一个
3.3.5准备齐冬施阶段新增留置的混凝土试件的试模，保证混凝土试件的制做，以备检查混凝土的强度。
3.3.6准备齐冬施人员的劳保用品、以及取暖设备，涉及：棉大衣、手套、电暖气、煤炉子、煤等。
3.4现场准备
项目部应在11月15日前，完毕施工现场的准备工作，避免提前降温给工程导致损失。
现场准备涉及：
3.4.1做好现场实验室的保温和升温工作；现场混凝土泵房进行保温。
3.4.2施工现场上下水管、截门、混凝土泵管准备好保温材料，在11月15日前完毕保温工作。
3.4.3做好施工机械防冻液的填加,做好职工生活区、办公区取暖的准备工作。
4、 分项工程施工工艺
处在冬期施工阶段施工的部位有：结构工程、防水工程、回填土工程。
4.1模板工程
本工程地下结构墙体模板工程采用小钢模，地上墙体采用大钢模板，楼板采用竹胶板支敷。地下墙体立面模板保温采用外架子上下层用彩条布围护、模板外挂双层防火草帘保温；顶板梁施工时也要在外架子上下层用彩条布围护保温，上表面混凝土浇灌完用塑料布及防火草帘子保温（根据气温情况，温度低于-5℃时设双层草帘保温）。
4.2钢筋工程
4.2.1在负温条件下使用的钢筋,施工时应加强检查，钢筋运送和加工过程中应防止撞击和刻痕。
4.2.2钢筋冷拉温度不得低于-20℃。
4.2.3钢筋接头焊接时，温度不应低于-20℃；风速不宜大于三级，若风速过大应采用遮蔽措施。焊后的接头使其缓慢冷却，严禁立即碰到冰雪，大雪天、大风天不得进行焊接。
4.2.4砼浇灌前应清除钢筋上的积雪、冰屑，必要时用热空气加热、绑扎完后尽快进行下道工序。
4.3混凝土结构工程
4.3.1混凝土结构工程施工采用综合蓄热法、蓄热法。根据本工程的特点，应对外加剂选择有特殊规定，不得使用氯盐外加剂，要告知搅拌站提前进行外加剂复试和选择。同时按照建委文献规定，骨料应具有碱活性检查证明，碱活性指标应符合设计及文献规定规定。为提高混凝土保证率，规定搅拌站提供的混凝土的入模温度应大于
5℃。
4.3.2冬期在浇灌混凝土在受冻前，普通硅酸盐水泥配置混凝土其抗压强度为设计强度的30%。掺用防冻剂的混凝土，当室外最低气温不低于-15度时，不得小于4.0N/mm2。水泥选用普通硅酸盐水泥，水泥标号不应低于32.5#，最小泥用量不宜少于300kg/m3，水灰比不应大于0.6。
4.3.3采用负温混凝土施工，混凝土受冻前的抗压强度不得低于临界强度(3.5Mpa)。
4.3.4混凝土在浇注前,应清除模板和钢筋上的冰雪和污垢,运送和浇灌混凝土用的容器应有保温措施。按照规范规定，混凝土出机温度不宜低于10度（其中拌合水不得高于80℃，骨料不得高于60℃，水泥不能与80℃的水直接接触），入模温度不得低于5度，且根据现场条件设定。商品混凝土由于受运送距离等外因的影响，为保证入模温度规定，应提高保证率，在与搅拌站签定协议时，对出机温度规定不低于15℃，以保证达成规范规定。现场混凝土输送管要用防火草帘外缠塑料布进行保温，保证混凝土入模温度不低于5℃。
4.3.5混凝土泵送到浇灌部位后,应采用快布料、快振捣、及时覆盖保温，覆盖应均匀，特别是边角接茬部位要严密，并要压实。覆盖完毕，设专人认真检查，遇有大风天气，留专职值班人员多次检查保温、覆盖情况，如破坏及进恢复。
4.3.6保温及养护措施
a、 墙体保温：
±0.000以下墙体小钢模采用防火草帘进行保温，上口均用防火草帘及塑料布进行保温。
b、 楼板保温
楼板支模均使用竹胶板底模（12mm厚），模板外和混凝土表面覆盖的保温层，不应采用潮湿状态的材料，也不应将保温材料直接铺在潮湿的混凝土表面，新浇灌楼板上部采用一层塑料布加草帘被覆盖保温（草帘被厚度根据气温条件选择一层或两层），塑料布可避免水分蒸发和保证混凝土水化热不被散失，增强养护效果，所以必须保证严格覆盖。对边、棱角部位的保温厚度要增大到大面部位的2-3倍，混凝土在养护期间应防风防失水。新浇灌楼板的下层应用彩条布或苫布进行围挡，避免冷风直接灌入。当大气温度低于-5℃采用蓄热法，混凝土施工时要在下层房间内升火增温，保证楼内处在5℃以上，使混混凝土在正温条件下养护。但要有完善的防火、防煤气措施，并派专人看管。
4.3.7混凝土拆模后的表面温度与环境温度差大于25℃时，应对混凝土继续保温覆盖，直至其缓慢冷却。
4.3.8混凝土浇注前要将测温管固定好,测温管用ф18—20薄壁钢管制成，埋设前，钢管按各使用部位计算下料长度，并且下端焊钢板堵死，上端用塑料布包严，埋设上端预留100mm。
4.3.9在进行新混凝土浇灌时,要在新旧混凝土接缝处先浇筑一层30-50mm厚的同配合比减石子的同温度砂浆进行接缝解决。
4.3.10混凝土的测温工作涉及：
A、 测温范围：
（1） 大气温度：早7：00的当时温度、日最高、最低及平均温度四项。

（2） 工作环境温度：

（3） 混凝土出罐温度、入模温度、每台班不小于4次。
（4） 混凝土养护温度：掺用抗冻剂的混凝土，在强度末达成4N/mm2以前每2小时测定一次,以后每6小时测定一次,当混凝土温度到5度,混凝土强度大于4N/mm2时，可解除测温。
B、 测温孔的位置
（1） 墙体测温孔按上中下不同位置布置，与混凝土面倾斜30度角设立，孔进一步墙为10-15厘米。
（2） 楼板测孔与混凝土面垂直设立，孔深1/2板厚。
（3） 测温点布置参见测温点布置图，所有测点均应编号。
4.3.10测温方法和规定：
测温时按孔号将温度计插入孔后，堵塞空口，留置在孔内3-5分钟，然后迅速从孔中取出，使温度计与视线成水平，仔细读数，并记入测温登记表，同时将测温孔用棉丝堵塞，按原样覆盖好。测温人员24小时上岗，实行交接班制度。
4.4土方工程
本工程土方工程重要是回填土分部，23#楼A区有也许在冬期施工阶段进行土方开挖，在冬期进行土方施工,应按以下规定进行土方质量控制：
4.4.1土方开挖
土方开挖要按方案有序进行，重点控制以下几个方面
a、 土方开挖不有明水、渗水进入基坑内，开挖到半途间歇时，一定用保温材料（塑料布、草帘）进行覆盖。
b、 挖出的好土要在现场找地方储存，以备回填使用。现场存土要用草帘覆盖保温。
c、 土方开挖完毕后，应立即验槽、施工上部结构工程，防地基遭受冻结，如有1-2天间歇必须用塑料布、草帘覆盖保温，如间歇间较长要在基底预一层松散土层20-30不挖出，并用保温材料覆盖保温，待上部结构施工时，在清理到设计标高。
4.4.2土方回填
4.4.1土方回填要清理基底冰雪、冻土层和保温材料，排除积水、挖出冻土块。
4.4.2基槽回填用土方不得具有冰雪和大于150mm的冻土块，且冻土块不得超过15%，分布均匀，不得集中，逐层夯实。
4.4.3回填土的虚铺厚度要比常温适当减少，每层铺土厚度不得超过200mm，夯实厚度为100-150mm，分层回填后要及时用保温草帘被覆盖。
4.4.4填土应连续进行以防地基或已填土受冻，夜间未施工时要采用保温。
4.5防水工程
4.5.1本工程外墙防水在冬期进行施工,使用材料为:SY-115D，1.5mm厚高分子防水片材。施工的环境温度应大于0℃，在0℃以下严禁进行施工，白天施工完，如夜间气温低于0度时要进行覆盖保温。
4.5.2防水施工宜在4级风以下进行施工，雨天严禁施工，已粘贴完的片材在24小时内严禁雨淋，遇雨时应采用防雨措施。
4.5.3防水施工应满足防水材料对环境温度的规定,施工时间应选在日间9-15点之间进行,施工中要进行环境温度的测定并记录。施工完部位要立即用聚苯进行保温。
5、 施工实验检查
5.1冬期施工混凝土工程应比常温施工至少多留置3组同条件试件，一组用于检查混凝土受冻临界强度（在解除保温前试压或在温度降至抗冻剂规定的温度以下时试压），一组用于转入常温28天后测定混凝土强度。一组用于顶板、梁混凝土拆模的强度。此外还要留置结构实体检查试件,冬施期间结构实体试件留置规定同常温,不同之处是0℃以下的龄期不计入。同条件混凝土试块应装入提前加工好的钢筋笼内，放在与结构相同条件下进行养护。
5.2混凝土冬期施工时混凝土的测温检查涉及：大气温度、混凝土浇注、入模温度、已浇注混凝土温度变化情况。
5.3测温员要保证测温准确，为工程提供可靠的冬施数据资料，项目技术负责人应熟悉混凝土的常规温升资料，随时检查测温人员测温数据的真实性和准确性，对编造资料的必须予以处罚。
5.4混凝土浇注前，由项目技术组根据当天浇注部位，绘制测温孔布置图，下发给有关人员，每段混凝土施工设测温点不少于5点，由专人按照布置图埋设测温管。
5.5混凝土在达成受冻临界前，每2小时测温一次，以后每6小时测温一次。以同条件试块的试压数据和时间为界线。
5.6混凝土质量检查：
5.7冬期施工混凝土质量检查应符合国家现行标准规定外，尚应符合下列规定:

检查混凝土从入模到拆除保温层或保温模板期间的温度。
混凝土冬期施工测温的项目和次数
测温项目
测温次数
室外气温及环境温度
每昼夜不少于4次
此处还需测量最高、最低气温
浇注、入模温度
每一工作班不少于4次
5.8混凝土养护期间温度测量应符合下列规定：
5.8.1综合蓄热法养护从混凝土入模开始至混凝土达成受冻临界强度，或混凝土温度降到0℃或设计温度以前，应至少每隔6小时测量一次。掺防冻剂的混凝土在强度未达成（冬施浇灌混凝土的受冻前，普通硅酸盐水泥配置的混凝土其抗压强度等级为设计强度的30%；矿渣硅酸盐水泥配置的混凝土其抗压强度等级为设计强度的40%）规定前应每隔2小时测量一次，达成受冻临界强度以后每隔6小时测量一次。
5.8.2所有测孔均应编号，并绘制布置图。测温孔应设在有代表性的结构部位和温度变化大易冷却的部位，孔深宜为10-15cm，也可为板厚的1/2或墙厚的1/2。测温时，测温仪表应采用与外界气温隔离措施，并留置在测温孔内不少于3分钟。
5.8.3检查混凝土质量除应按国家现行标准规定留置试块外，还应检查混凝土表面是否受冻、粘连、收缩裂缝，边角是否脱落，施工缝处有无受冻痕迹。
5.8.4检查同条件试块的养护条件是否与施工现场院结构养成护条件一致。
5.8.5模板和保温层在混凝土达成规定强度并冷却到5度后，方可拆除。拆模时混凝土温度与环境温度差大于20度时，拆模后混凝土表面应及时覆盖，使其缓慢冷却。
6、 成品保护
6.1冬期施工土方回填时,注意防冻工作,在隔夜施工时一定要用塑料布及草帘进行保温防冻。防止已填土方受冻导致返工。
6.2回去填土施工时严禁的明水、及渗水进入基槽对工程质量导致隐患。
6.3防水施工时，环境温度不低于-5度，胶泥的胶比例加重，施工完后及时采用保温措施。
6.4注意模板外的保温材料保护工作,外挂的保温材料要挂拆一致，不能强拉硬拽毁坏材料，大模板内聚苯板要粘贴牢固，并不得靠近火源。
6.5钢筋工程接头施焊时,尽量避开雨雪天施工，绑扎完钢筋工程未及时进行混凝土浇灌时，若遇雪天要进行覆盖，减少积雪、冰屑清理工作。
6.6在已浇注的楼板上测温、覆盖时，要铺好脚手板上操作，避免踩踏脚印。
6.7混凝土的保温层要铺设严密,防止混凝土在未达成临界强度前受冻。顶板上人施工但是早，并注意保护保温材料以及混凝土表面质量。
7、 消防安全及现场文明施工措施
7.1在进入冬施前，要对安全与防火、防煤气中毒等规定对工人进行安全教育，提高冬施意识、建立有效的规章、责任制和值班制度。
7.2冬期施工气候干燥，应注意防火。冬施对敷设大量保温材料，生火取暖等易出现火灾场合应备有必要的消防器材，附近设有消防栓，以防火灾发生。保温草帘被必须使用阻燃型，施工注意保护，避免破坏，如破坏要及时进行修补更换。
7.2下雪后，及时清理脚手架，避免滑倒、摔伤，同时应将塔吊动臂、平衡臂、电机笼顶部积雪清理干净。
7.3大风天气后要及时进行脚手架检查，塔吊在大风天气应停止作业。
7.4施工机械在使用前应空转15分钟，待全机温升后再投入正常使用，对职工定期进行技术、安全教育，结构工程任务在冬期施工前作好安全技术交底，配好安全防护用品。
7.5冬施要作好防滑、防冻工作。脚手要采用防滑措施，雪天后要及时清扫，大风雪后要及时检查脚手架，防止高空坠落事故发生。
7.6办公区采暖的电暖气，要；办公时间启动，下班要拔下插头，并且都应有漏电保护器。
7.7工人生活区,采用煤炉子取暖,要注意通风防煤气中毒事件发生；在门上设风,坚持夜间巡查制度。
7.8现场火源要加强管理，保温场合要防火、防电线短路。
8、 附注：
8.1一般规定按常温施工规定进行施工。
8.2冬期施工阶段其它按国家现行有关标准规范执行。

八大处A区经济合用房一期三区工程21#、23#楼

冬期施工方案

北京市第二建筑工程有限责任公司
西山枫林项目经理部
2023年10月25日
