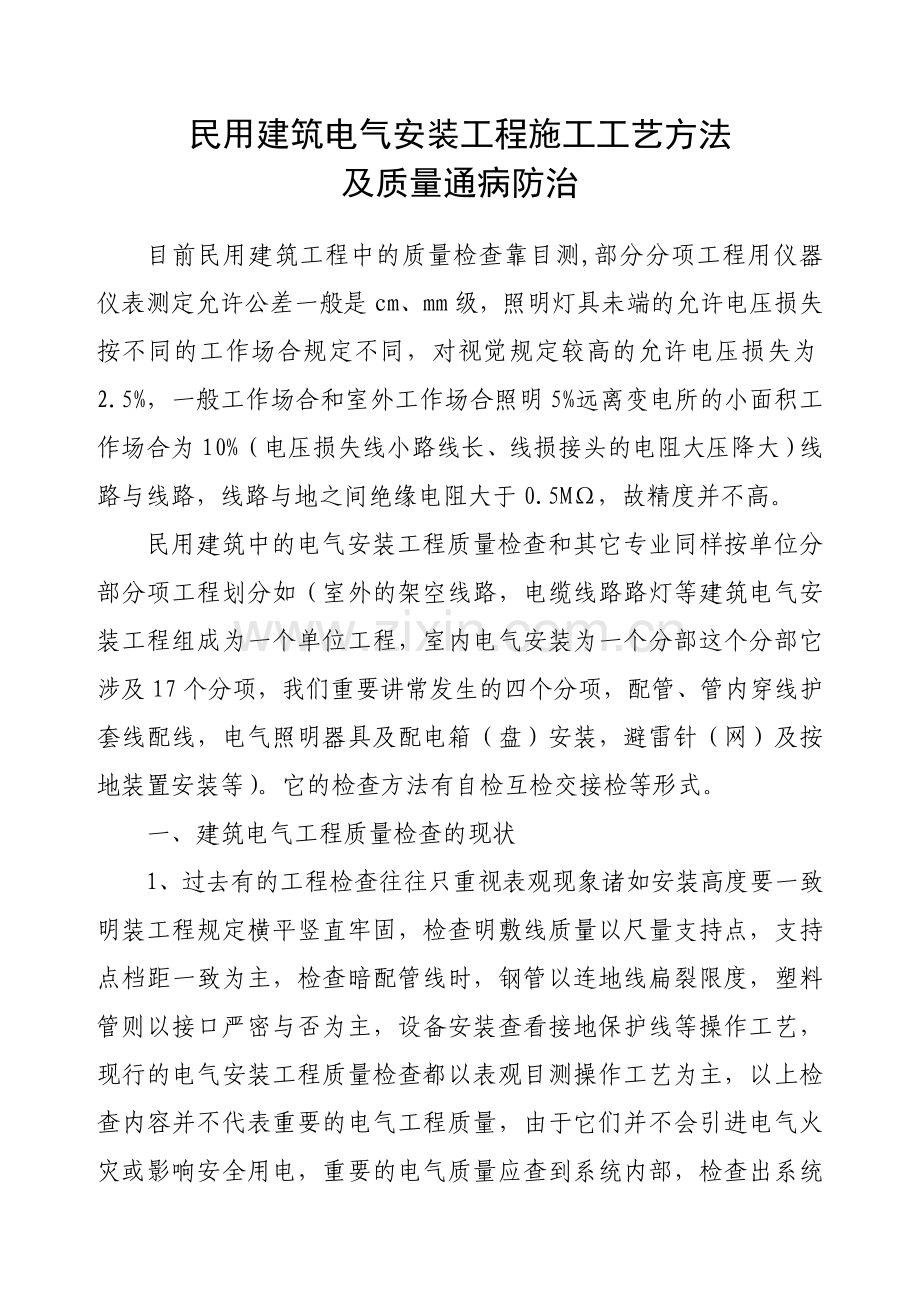

民用建筑电气安装工程施工工艺方法及质量通病防治目前民用建筑工程中的质量检查靠目测,部分分项工程用仪器仪表测定允许公差一般是cm、mm级，照明灯具未端的允许电压损失按不同的工作场合规定不同，对视觉规定较高的允许电压损失为2.5%，一般工作场合和室外工作场合照明5%远离变电所的小面积工作场合为10%（电压损失线小路线长、线损接头的电阻大压降大）线路与线路，线路与地之间绝缘电阻大于0.5M，故精度并不高。民用建筑中的电气安装工程质量检查和其它专业同样按单位分部分项工程划分如（室外的架空线路，电缆线路路灯等建筑电气安装工程组成为一个单位工程，室内电气安装为一个分部这个分部它涉及17个分项，我们重要讲常发生的四个分项，配管、管内穿线护套线配线，电气照明器具及配电箱（盘）安装，避雷针（网）及按地装置安装等）。它的检查方法有自检互检交接检等形式。一、建筑电气工程质量检查的现状1、过去有的工程检查往往只重视表观现象诸如安装高度要一致明装工程规定横平竖直牢固，检查明敷线质量以尺量支持点，支持点档距一致为主，检查暗配管线时，钢管以连地线扁裂限度，塑料管则以接口严密与否为主，设备安装查看接地保护线等操作工艺，现行的电气安装工程质量检查都以表观目测操作工艺为主，以上检查内容并不代表重要的电气工程质量，由于它们并不会引进电气火灾或影响安全用电，重要的电气质量应查到系统内部，检查出系统内的隐患。2、所以现在应把检查重点放在电气系统内在的质量问题上，现今各种电气设备和民用电器有了很大发展对电气设备的专业知识，对安装质量的检查技能和规定也应相应提高，施工人员要校核图纸的设计计算数据，查出施工图纸的错误和隐患，检查电器设备的产品质量并制定设备进场保管条例，从而使质量检查起到防范电气事故发生的作用，把建筑电气安装质量水平提高一步。二、检查电气工程系统项目内在质量1、导线电缆的设计截面积可根据负荷计算电流满足工作允许温升，安全载流量机械强度，允许电压降。容量较大距离较长的线路采用负荷力距计算拟定，使线路工作可靠，配管管材的内在质量钢管壁厚（溥壁、水煤气管）是否符合部标规定有无裂缝，PVC管壁厚是否符合侧、观是否符合规范（规范规定保护电线用的塑料管及其配件必须由阻燃解决的材料制制成，塑料管外壁应有间距不大于1m的连续阻燃标记和制造厂标）。接地极原材料的质量电线电缆采购的线径外皮厚度耐压等级，配电箱1开关质量（是否伪劣假冒）箱体板材厚度，镀锦防腐性况三、检查电气工程的安装质量及一般做法1、进户支架及反复接地进户线支架制作必须与设计线径相相应选角钢大小截面积为252以由上的502mm以下的为5051000 502mm以上1502mm以下为7071300 252以下采用4051000 a、绝缘子规格，线载面积为252mm以可采用针式瓶（直角瓶）252mm以上采用蝶式瓷瓶并用夹板固定。b、所有铁件必须做防腐解决镀锌c、茶台夹板螺栓不得小于16d、支架与墙外表面应在10-15cm，距进户线管为250 cm设在上方，应设在远离门窗阳台埋入深度不应小于200mm，横担安装应端正牢固，横担两端水平差不应大于5 mm。2、接地按设计规定选材定位，材料一般 接地线-404扁铁，12元钢所有是镀锌材料，接地级5052500或50钢管也有采用钢板的。接地极埋设位置距墙不少于3米，独立避雷针的接地装置与反复接地间距大于3米。接地极之间间距一般不应小于5米，当受地方限制时可适注减少一些，但一般不应小于接地体的长度（2.5米），减小极间屏蔽。接地角钢连线顶部距地面应大于1米（新疆地区）冻土层厚。角钢与扁铁搭接焊应是扁铁宽度的两倍3边焊，圆钢与扁钢搭焊应是圆钢直径的6倍双面焊，焊过部分应涮沥青防腐。接地极周边必采用降阻剂的根据土壤情况制定达成设计电阻值为原则。接地线引上墙固定，用燕尾栓固定牢固，固定点距1-1.5米，距墙面11.5cm固定罗栓不小于12。引线测试长高度为1.51.8米合用架空进线。测试长度为100150mm罗栓孔中心距离4060mm固定螺栓采用12镀锌螺丝防松垫片齐全。进户管上方反复接地螺丝应焊牢，螺栓规格不小于12镀锌上下带帽。反复接地引线（除单芯线）多股线应采用线鼻子与螺栓连接。3、进户线进户管进户管宜使用钢管，如使用硬质PVC时，在伸出建筑物外的一段应套钢管保护，且在钢管管口处可见PVC管管口。进户管伸出建筑物外墙不应小于150mm且应加装防水弯头穿完线后管口应堵塞严密以防雨水进入。多层多单元住宅楼进户口到计量电能表距离超过8米时，应装进线保护开关。进户管内导线应使用截面积不小于6mm2的橡胶绝缘铜导线依设计为准，出管导线预留长度不应小于1.5米，严禁使用塑料绝缘导线，接户线档距不应大于25米。接户线与进户线的连接根据导线材质及截面的不同其方法也不相同，可以采用单卷线和缠卷法进行连接，也可以采用压接管压接及使用端子或并钩线夹进行连接，如材质不同应有过渡措施并钩线夹线留有一定余量做防水弯。4、PVC管暗敷设1）材料：PVC开关盒接线盒及各种成品的管接头管大头等和PVC胶应一律选用难燃型管材具有耐燃耐冲击并有产品产合格让。2）敷设管路须与土建主体工程密切配合施工，土建施工后应及时给出建筑标高线敷设PVC管时的环境温度不应低于-15，防止塑料管发脆导致断裂影响工程质量。暗敷管应沿最近路线敷设尽力减少弯曲管外壁距墙面地面不得小于15mm。3）PVC管合用于民用建筑及室内有酸碱等腐蚀介质场合，不得在高温和易受机械损伤的场合敷设。4）塑料管的弯曲角度一般不宜小于90弯曲半径不应小于管外径的6倍埋设干地下或混凝土楼板内时，不应小于管外径的10倍。管的弯曲处不应有折皱凹扁和裂缝现象弯曲度不应大于管外径的10%。5）管的连接应采用插入长度为管内径的1.11.8倍，涂上胶合剂。套接法连接时，用专用接头或比连接管管径大一级的塑料管做的套管，长度为连接管内径的1.53倍，把涂好胶合剂的连接管从两端插入套管内，连接管对口处应在套管中心且紧密牢固。6）管与盒（箱）连接应在施工现场配合土建敷设管子时同步进行，应用钠子与箱盒连接进箱盒长度一致，不大于5mm，连接牢固，各种盒（箱）的敲落孔不被运用的不应破坏。7）变形缝处应设补偿装置看大样图做法，补偿装置能活动自如，管子穿过设备基础时应加保护管资料中必须有这两项隐蔽。5、钢管敷设（箱体盒）材料规格必须与图纸设计相符，壁厚及内外径。钢管箱体外观不得有洞、裂缝严重锈蚀及变形。金属材料应先防腐后上墙，防腐时应对管子内外做一次检查，查裂缝、凹陷、锈蚀及变形严重者挑出不用，查管子畅通情况清理管内杂物毛刺，现浇砼中的钢管外壁不防腐。4、管与箱盒应同时施工管口必须光滑，暗装时黑钢管与箱盒采用焊接管口宜高出盒内壁3-5mm，且焊后应补涂防腐漆，明配钢管或暗配的镀锌管与盒（箱）连接应采用锁紧螺母或护圈帽固定用锁紧螺母或护圈帽固定用锁紧螺母固定的管端螺纹宜外露锁紧螺母2-3扣。5、套管连接的厚壁钢管可不做跨接地线（严禁厚壁钢管对口焊接）但与箱盒跨过时须做跨接地线镀锌钢管或可挠金属电线保护管的跨接接地线宜采用专用接地线卡，跨接不应采用熔焊连接。6、管子暗敷不得有断开处，不得任旨在墙上打槽，严禁不设管直接将线埋在墙皮下。7、所有管口必须有箱盒（涉及空心板带中灯头盒）。8、凡设计中为钢管其它管子不得代用特别在吊顶内必须采用厚壁钢管，壁厚大于2.5mm，敷设灯盒金属软管不得超过两米单独做PE线，钢管应专设吊筋卡子，不得与吊顶龙骨吊筋卡子混用，严禁线与线接头漏在外面。9、钢塑管严禁混配，凡吊顶内敷设钢管吊顶上必须留一定数量检查孔。10、当电线保护管遇下列性况之一时中间应增设接线盒或拉线盒且住置应便于穿线。a管长度每超过30米无弯曲b管长度每超过20米有一个弯曲c管长度每超过15米有二个弯曲d管长度每超过8米有三个弯曲。6、箱盒安装1、钢管与铁制配电箱进行丝扣连接时，应先将管口套丝，拧入锁紧螺母，然后插入箱体内，再拧上锁紧螺母，露出24扣的长度拧上护圈帽（护口）并焊好，接地跨接线。2、暗配钢管与铁制配电箱连接时，可以用焊接固定，管口露出箱体长度应小于5mm，把管与接地跨接线，先做横向焊接连接，再将跨接线与箱焊接牢固。3、箱体严禁开长孔和用电气焊开孔。4、盘面电器元件安装，应根据设计规定，选用符合标准的电器元件，箱内不应装设不同电压等级的电气装置。箱体高度50cm以下钢板厚度1.21.5mm，50cm以上2 mm，盒必须是1.2mm钢板制成应镀锌制品。箱盒暗设在墙体应凸出砖墙面凹进抹灰面内不大于5名模米，安装在设计位置，一般突出砌体510mm。箱体高度50cm以下允许垂直偏差1.5mm，箱体50cm高以允许垂直偏差3mm，标高与图标允许标高差5mm。箱体上部必须有过架，箱体必须按图示（所配线径元器件，位置制作厚度及尺寸），一般总箱应作成厚度23cm，后面挂钢板网抹灰。 开关盒的设立位置是由开关的安装位置决定，一般距地面高度为1.3米按设计距门框边水平距离0.150.2米，一般不宜随意改变，有砼柱时，当柱宽240mm时且柱旁有墙时应将盒设在柱外贴紧柱子处，当柱宽度为370mm应将开关盒埋设在距柱旁180mm的位置上同一工程中位置应一致。接线盒设立，一般距顶10cm，尽量把盒设立在客厅墙背面，卫生间内不宜接线盒。插座是线路中最容易发生故障的地方，插座的形式和安装高度及位置应根据工艺和周边环境及使用功能拟定应保证安全方便得维修，插座盒一般距地1.3米，设计规范规定潮湿场合应采用密闭形式保护型的插座，安装高度不低于1.50米，儿童活动场合插座距地安装高度不应低于1.8米，如低于1.8米时应采用安全插座且配电回路没有漏电保护装置。插座盒不应设在水池水槽（盆）及散热器的上方更不能被档在散热器的背后（会审时水暖图土建图合看），所有箱盒配管应全数检查。7、导线敷设导线规格必须与相符，导线线径皮内外经应符合图标，可用外径卡尺或千分尺直测。外观绝缘层有无破损断裂脱落，特别注意，花线与线度紧密牢固。用500V/M（兆欧表）摇测500V导线绝缘层绝缘电阻值应绝对达成0.5M以上。如管配线穿线前应先清除管内杂物积水及其它障碍物，清除管内毛刺刮光管口，清除箱盒内垃圾，套好护口，以防穿线时损坏线皮。穿线时箱盒配设齐全，抹灰竣工后进行，导线在箱盒内应留有余量，长度为箱盒周长一半。导线除橡皮线外其它一律分色，塑料线分色为A黄、B绿、C红、N兰、PE黄绿双色，IEC标准。导线在管内严禁有接头、扭结、接头必须设在箱盒内，导线端头多股线必须有接线耳导线接头必须压接锡焊、气焊、电阻焊严禁铰接，接线耳材质必须与线材质相同，铝线用铝线鼻子铜线用铜线鼻子。管内所穿线根数总面积，不得大于管面积40%，无论哪种方法都注意根部剥开绝缘层的长度不能太长，以13mm为宜。同一交流回路的导线必须穿于同根管内，严禁一根管内穿一根无回路的导线，严禁一根管内穿不同电压回路的导线。地下室明敷线应符合设计及规范规定，假如楼梯集中分线应设分线箱，护套线线卡间距0.150.2m，转角卡在510cm穿墙必须设过墙管。8 开关插座安装开关插座质量应符合有关标准暗装的开关插座应采用专用盒盖板端正，紧贴墙面，螺栓齐全无松动，同一场合高差不大于5mm并列不大于1mm。开关插座通过1.25倍额定电流时其导电部分的温升不应超过40，开关插座的绝缘能承受2023V（50HZ）历时1min的耐压实验，而不发生击穿和闪洛现象，开关机构灵活可靠插座的基本参数与尺寸应符合GB100267和GB100367的规定，其技术规定（JB84566）插座插头从插座中拔出时，6A插座每极的拔出力不应小于3N（二、三极总的拔出力不大于30N），10A每一极的拔出力不应小于5N（二、三四极的总的拔出里分别不大于40、50、70N），15A拔出力不应小于6N（三、四极的总的拔出里分别不大于70、90N），25A拔出力不应小于10N（四极的总的拔出里分别不大于120N）插座的接线，面队插座左零右相上孔接PE线。施工技术人员三勤嘴、腿、眼、安装的工作原则（一）可靠（二）安全（三）便利（四）（五）美观通病1配电箱安装配线混乱开孔位置不准，配管不到位、过位配管进箱不顺直，导线出口无护口防护，进线端子不全，器具不正松动，（端子排有用铝排与铜接触容易产生电腐蚀）。2线路敷设，管内有杂物绝缘差，导线接头松动，电阻增大发热。3暗敷电线管普遍，管子不到位，缺锁固，弯曲时弯曲半径不够，有扁裂现象，箱盒内杂物未清理。4灯具安装位置偏差大缺件，现象固定不牢，成品灯具，配线不合格（线经或线头没挂锡），低于2.5m铁管灯具保护接零，螺口灯火线应接在舌头上。5开关插座松动，导线连接错误，高度偏差太大。6等电位卡不规范粗糙，安装松动，接触点电阻偏大普遍原材料质量差。接线盒予留位置不准，随意性大。技术交底不清内容不全，应按9项内容交底：常用材料规定（根据图纸）。重要工具机具。作业条件（粉刷已完）。操作工艺。质量标准。产品保护。施工中应主题的事项。安全注意事项。采用标准规范。编制施工组织交底，总工交底技术负责施工技术人员作业队现场操作工人1、常用电工仪表，电流表电压表，钳形电流电压表，电度表、兆欧表万用表，接地电阻测试化。2、电流表是串接于电路中，电压表是并联于电路中。3、电度表是测量电能的单位千瓦小时，我们规定用于工程中的电度表必须有计量认可的效验单。4、兆欧表（绝缘摇表），一般应按电气设备的电压等选用常用500V个别也有使用1000V的，使用中应注意摇表电压与摇测设备电压不能差额太大，考虑绝缘击穿。测量绝缘电阻应将所测设备的电源切断，短路放电摇表作一次开路和短路实验，表针指到无穷大和摆到0，摇测转速一般为120转/分钟，在摇表没有停止，设备没进行放电以前，切勿用于触摸，以防触电。5、人工接地体，垂直接地所用的钢管其壁厚不应小于3.5mm角钢厚度不应小于4mm垂直接地体不宜小于2根，每根接地体不宜小于2米，极间距离一般为长度的二倍，顶端距地面0.6米以上，新疆0.8米。水平接地体所用的扁钢厚度不小于4mm截面不小于48平方毫米。园钢直径不小于8mm所有镀锌件材料接地装置的连接应焊接，其搭接焊长度为扁钢宽度的2倍，或圆钢直径的6倍。焊接处作好防腐，接至设备应采用单独的接地线，严禁一个接地线串联n个需接地的设备。断接长距地为1.5m至1.8m，搭接面12cm，螺丝用12镀锌螺丝。建筑安全生产是建筑活动的“生命线”，建筑安全生产管理是建筑活动管理的最重要的内容之一。一般来说建筑安全既有建筑产品自身的安全，也有其毗邻建筑物的安全，还涉及施工人员的人身安全和施工安全，而建筑工程的质量，最终往往是通过建筑物的安全和使用情况来体现的，可见建筑安全生产的重要性。1、建筑安全生产管理制度通常由安全生产责任制度，安全技术措施制度，安全教育制度，安全检查制度，建筑安全生产政府监督管理制度和伤亡事故报告制度等组成。安全责任主度是建筑安全生产的条件。安全教育制度是建筑安全生产的前提政府安全监督管理制度和安全检查制度是建筑安全生产的保障，而伤亡事故报告制度则是调查解决事故的基础。
