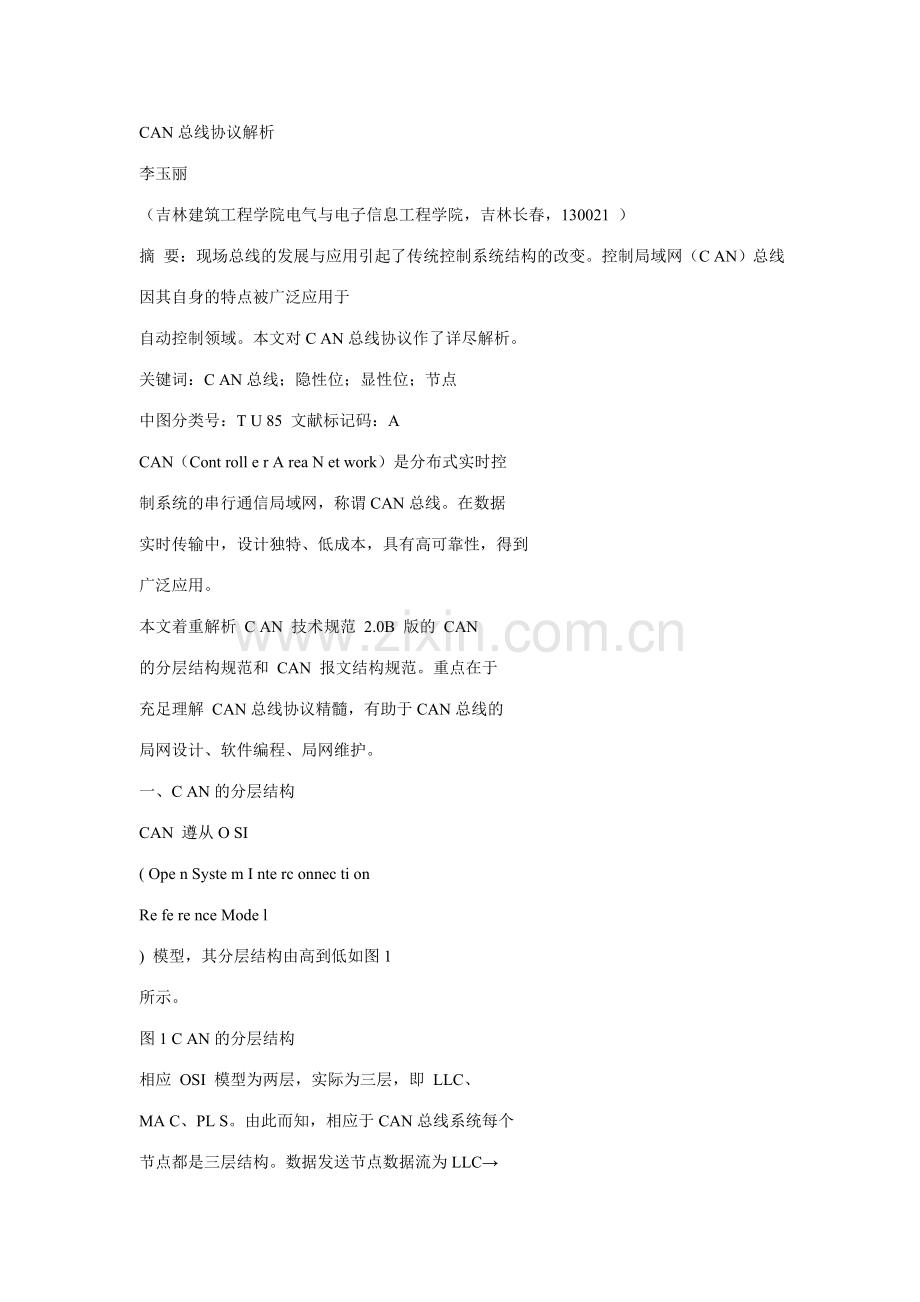

CAN总线协议解析
李玉丽
（吉林建筑工程学院电气与电子信息工程学院，吉林长春，130021 ）
摘 要：现场总线的发展与应用引起了传统控制系统结构的改变。控制局域网（C AN）总线因其自身的特点被广泛应用于
自动控制领域。本文对C AN总线协议作了详尽解析。
关键词：C AN总线；隐性位；显性位；节点
中图分类号：T U 85 文献标记码：A
CAN（Cont roll e r A rea N et work）是分布式实时控
制系统的串行通信局域网，称谓CAN总线。在数据
实时传输中，设计独特、低成本，具有高可靠性，得到
广泛应用。
本文着重解析 C AN 技术规范 2.0B 版的 CAN
的分层结构规范和 CAN 报文结构规范。重点在于
充足理解 CAN总线协议精髓，有助于CAN总线的
局网设计、软件编程、局网维护。
一、C AN的分层结构
CAN 遵从O SI
( Ope n Syste m I nte rc onnec ti on
Re fe re nce Mode l
) 模型，其分层结构由高到低如图1
所示。
图1 C AN的分层结构
相应 OSI 模型为两层，实际为三层，即 LLC、
MA C、PL S。由此而知，相应于CAN总线系统每个

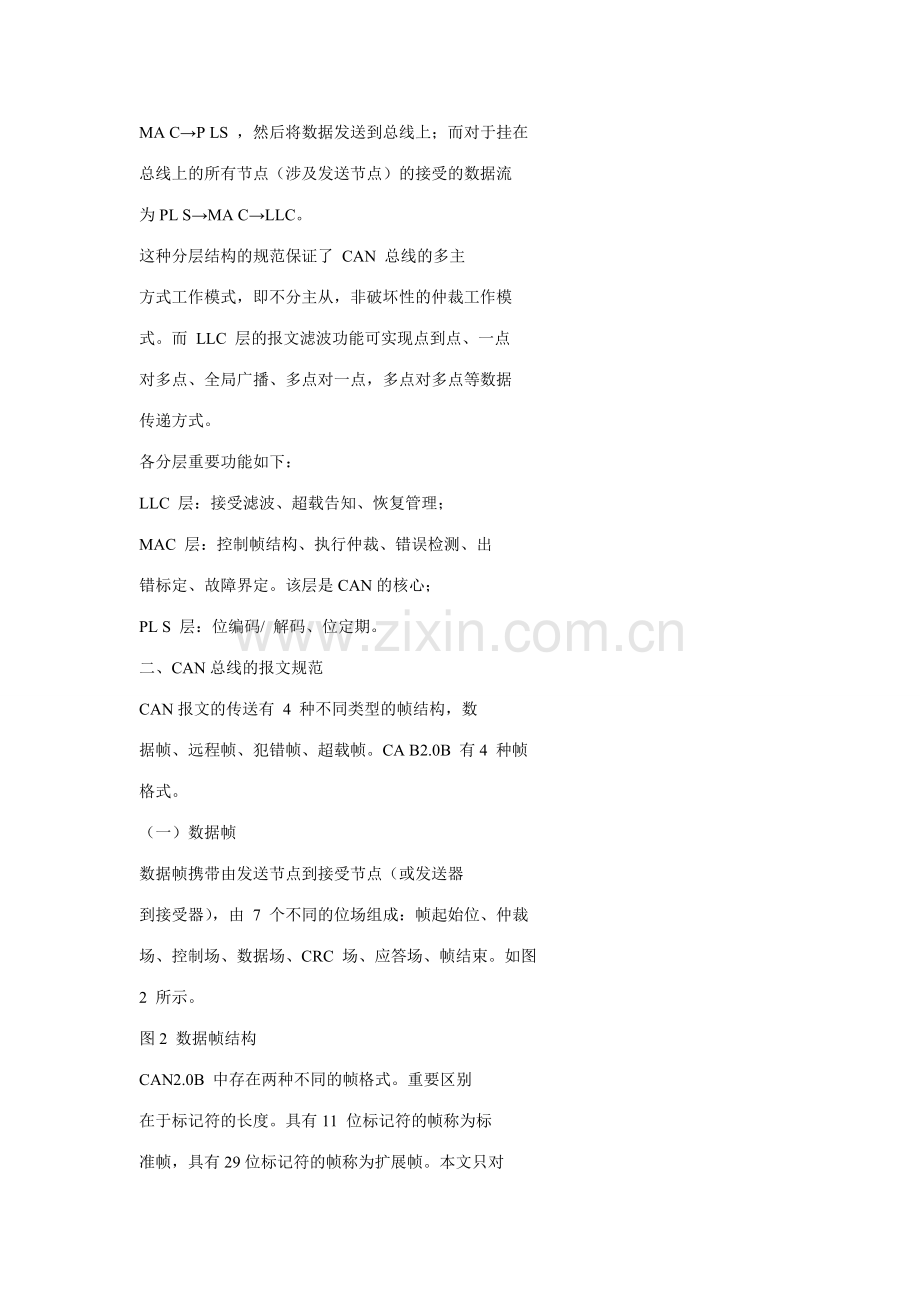

节点都是三层结构。数据发送节点数据流为LLC→
MA C→P LS ，然后将数据发送到总线上；而对于挂在
总线上的所有节点（涉及发送节点）的接受的数据流
为PL S→MA C→LLC。
这种分层结构的规范保证了 CAN 总线的多主
方式工作模式，即不分主从，非破坏性的仲裁工作模
式。而 LLC 层的报文滤波功能可实现点到点、一点
对多点、全局广播、多点对一点，多点对多点等数据
传递方式。
各分层重要功能如下：
LLC 层：接受滤波、超载告知、恢复管理；
MAC 层：控制帧结构、执行仲裁、错误检测、出
错标定、故障界定。该层是CAN的核心；
PL S 层：位编码/ 解码、位定期。
二、CAN总线的报文规范
CAN报文的传送有 4 种不同类型的帧结构，数
据帧、远程帧、犯错帧、超载帧。CA B2.0B 有4 种帧
格式。
（一）数据帧
数据帧携带由发送节点到接受节点（或发送器
到接受器），由 7 个不同的位场组成：帧起始位、仲裁
场、控制场、数据场、CRC 场、应答场、帧结束。如图
2 所示。
图2 数据帧结构
CAN2.0B 中存在两种不同的帧格式。重要区别
在于标记符的长度。具有11 位标记符的帧称为标
准帧，具有29位标记符的帧称为扩展帧。本文只对
第3 卷第3 期
2023年9 月
长春理工大学学报（高教版）
J ourn a l o f C h a ngc hun U ni v e r s it y of S c i e n ce a ndT ec hno l ogy（H i ghe r E duca ti onE d iti on）
Vol. 3 No. 3
Sep. 2023
* 收稿日期：2023 05 14
作者简介：李玉丽（1973 ），女，本科，实验师，研究方向为智能建筑电气设备远程监控。
标准帧进行解析。
1.帧起始标志位（SOF）
由一个显性位构成，表白某个节点开始发送信
息，所有其它节点必须与此同步（硬同步），但只有在
总线空闲时才允许起始位的发送。
2.仲裁场
（1）仲裁场的组成
仲裁场如图3所示。
图3 仲裁场的组成
标记符为11位，远程发送请求RTR为一个显性
位。
（2）仲裁与优先级
CAN总线的通讯模式为：载波监测、多主掌控/
冲突（CSMA/CA）。这就使得总线上任一个节点向
总线发送信息的机会是均等的。只要总线空闲，谁
都可以发送。但假如在同一时刻有两上或两个以上
节点同时发送信息，这就发生冲突，这就需要仲裁，
并且获得仲裁的信息不受破坏。
CAN是按位进行仲裁。当节点向总线发送信息
同时，也在读取总线的电平。假如发送的电平与读
取的电平相同，则继续发送下一位，若不同则停止发
送，退出竞争。余下的节点继续反复上述过程，直到
总线上只剩下一个节点发送的电平。而在冲突中被
仲裁下的节点，待下一个总线空闲期再次尝试发送。
这种总裁技术明显可以看出，在仲裁帧中，标记
符的二进制数值小者有较高优先级。换句话在诸多
竞争节点中，假如报文标记符的值最小，则此报文的
优先级最高。
3.控制场
控制场如图4所示。
图4 控制场组成
IDE：在CAN2.0B标准格式IDE应为显性（隐性
用r表达）。
r0：保存位。
DLC3~DLC0：数据长度，最大数值为rddd（即隐
显显显）。通常“显性”表达传输0，“隐性”表达传输
1，则最大数据为1000H，即8。
4.数据场
数据场即为被发送的数据，长度为0~8个字节，
取决于控制场中数据长度DL3~DL0。一方面发送的
最高有效位。
5.CRC场
CRC场结构如图5所示。
图5 CRC场结构
CRC场由CRC序列和CRC界定符组成，CRC
序列为16位CRC检查码，CRC界定符用于标注
CRC序列的结束，为一位隐形位。CRC检查范围从
帧起始位开始直到数据场结束。其生成多项式为
15
+
14
+
10
+
8
+
7
+
4
+
3
+1。
6.应答场（ACK）
应答场为两位，如图6所示。
图6 应答场组成
在应答场中发送节点送出2个隐性位，所有接
收到匹配CRC序列的节点，在应答间隙发送一个显
示位，以报告发送器接受无误。应答界定符为一个
隐性位。
7.帧结束
由7个隐性位构成，表达一帧内容结束。
（二）远程帧
节点A假如索取B节点的数据时，则由A发送
远程帧，其A节点在仲裁场的标记符应为B节点的
标记符相同。
远程帧由帧起始位、仲裁场、控制场、CRC场、应
答场、帧结束6个场组成。它与数据帧的区别有：①
仲裁场的RTR位为隐性，标记此帧为远程帧；②无数
据场；③控制场中的PLC可为0~8的任意数值，但无
意义。
说明：对于仲裁场、控制场、数据场、CRC场、帧
间空间使用填充技术进行编码，即每5个同状态电
平插入一位与它相补的电平，还原时再予以删除。
（三）犯错帧
1.犯错帧格式
犯错帧由2场组成，如图7所示。
图7 犯错帧结构
长春理工大学学报（高教版） 182 第3卷
错误标志具有两种形式：活动错误标记（由6个
显位组成）、认可错误标记（由6个隐位组成）。
当一个节点发犯错误帧时，其犯错标记为连续6
个显性位或连续6个隐性位。CAN总线规定使用填
充技术的编码不允许连续出现6个同状态电平，某
一节点标记传送后，其它节点由于总线上的连续电
平的出现，破坏帧格式，补发送错误标记，因此错误
标记叠加后占6~12位。各节点在发犯错误标记之
后，都在监视总线，当检测到一个隐性位后，再发送7
个隐性位，故错误界定符为8个隐性位。
2.CAN总线的错误类型
CAN总线有5种错误类型、它们互不排斥。
位错误：总线检测出某一位犯错。
填充错误：使用填充方法进行编码为报文中，出
现6个连续相同的电平。
CRC错误：CRC值不匹配。
形式错误：固定的位场中出现非法位。
应答错误：在应答间隙，发送节点未检测到显性
位。
当一个节点检测到一个CRC错误时，标记在应
答界定符之后发送，而其它错误在检测犯错误的下
一位发送错误标记。
3.CAN总线故障界定及解决
每个CAN总线节点都设有发送犯错记数器和
接受犯错计数器。发送器送出一个错误标记时，发
送错误计数器加8，接受器检测出一个错误，接受错
误记数器加1或加8，报文成功发送后，发送错误计
数器减1，接报文成功接受后，接受错误计数器减1，
有了如上规定之后，即可定义故障界定：一个节点如
果其错误计数值在1~127（含1、127）则为错误激活
节点；在128~255（含128、255）则为错误认可节点。
错误激活节点检测犯错误时，发送活动错误标记。错
误认可节点检测犯错误时，发送认可错误标记；当错
误读数值大于或等于256时，总线关闭。错误计数
值大于96时，说明总线被严重干扰。
对于总线关闭的节点，在监测总线上11个连续
隐性位发生128次，则此节点总线启动，成为错误计
数器为零值的错误激活节点。
（四）超载帧
超载帧用于在接受节点未准备好的情况下请求
对数据帧或远程帧延时，由2个位场组成，见图8。
图8 超载帧结构
超载标志及超载界定符与犯错帧标记相同，其
引发和解决过程也是同样的。
（五）帧间空间
不管何种帧，均以称之为帧间空间的位场分开，
但超载帧、犯错帧之前无帧间空间，如图9所示。
图9 帧间空间结构
间歇场为3个隐位，在此期间不允许启动数据
帧和远程帧。总线空闲周期可以任意长。
