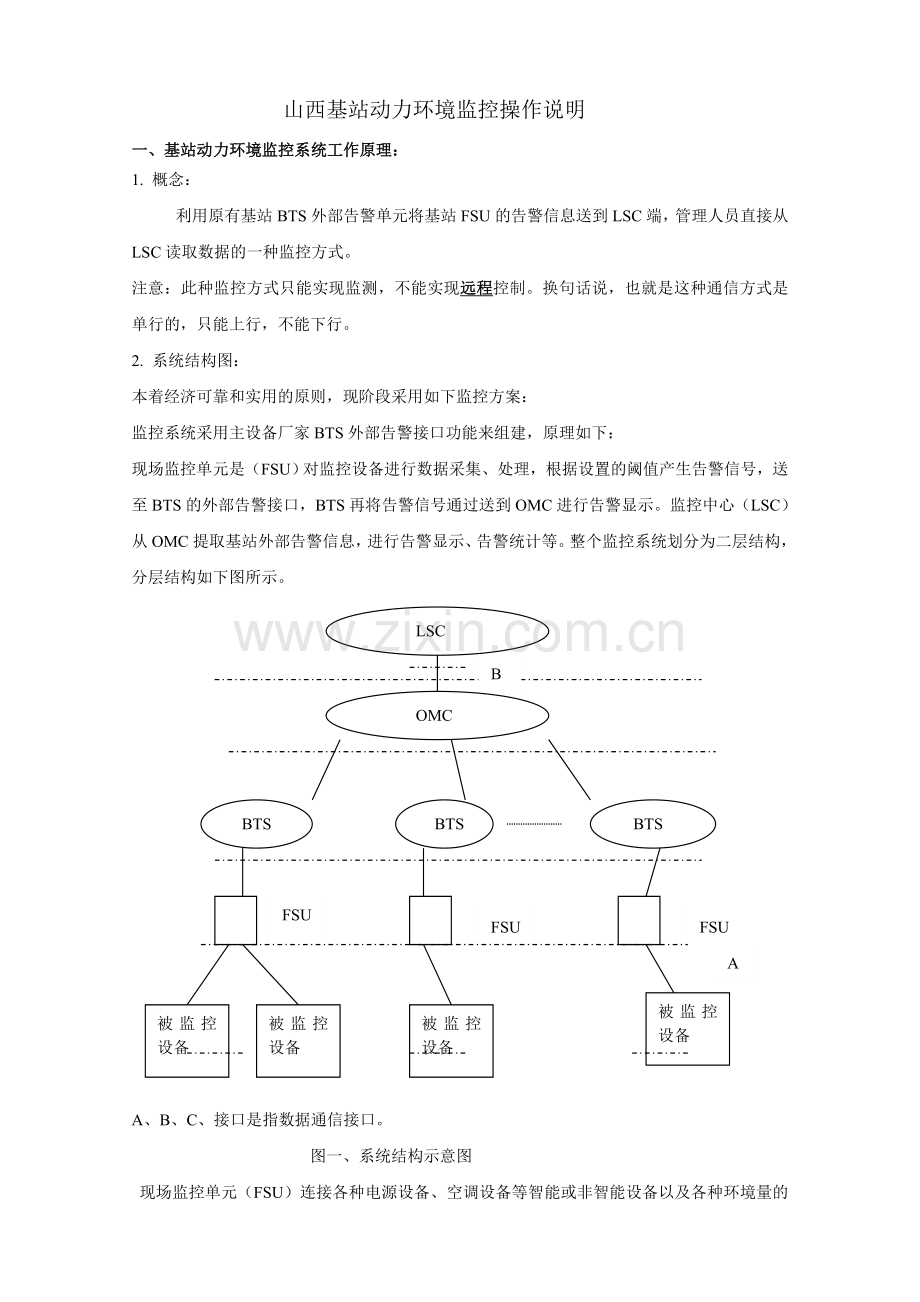

山西基站动力环境监控操作说明
一、基站动力环境监控系统工作原理:
1. 概念:
利用原有基站BTS外部告警单元将基站FSU的告警信息送到LSC端,管理人员直接从LSC读取数据的一种监控方式。
注意:此种监控方式只能实现监测,不能实现远程控制。换句话说,也就是这种通信方式是单行的,只能上行,不能下行。
2. 系统结构图:
本着经济可靠和实用的原则,现阶段采用如下监控方案:
监控系统采用主设备厂家BTS外部告警接口功能来组建,原理如下:
现场监控单元是(FSU)对监控设备进行数据采集、处理,根据设置的阈值产生告警信号,送至BTS的外部告警接口,BTS再将告警信号通过送到OMC进行告警显示。监控中心(LSC)从OMC提取基站外部告警信息,进行告警显示、告警统计等。整个监控系统划分为二层结构,分层结构如下图所示。
LSC
B
OMC
BTS
FSU
BTS
A
被监控设备
FSU
BTS
FSU
被监控设备
被监控设备
被监控设备
A、B、C、接口是指数据通信接口。
图一、系统结构示意图
现场监控单元(FSU)连接各种电源设备、空调设备等智能或非智能设备以及各种环境量的采集器。
FSU对监控对象进行数据采集,根据设置的阈值产生对监控对象的的告警信息,通过接口A把这些信息上行传送给监控中心LSC。
监控中心(LSC)通过接口B接收现场监控单元(FSU)上行的告警数据,并通过文字、图形、声音等各种人机接口方式真实表现监视对象的当前状态和告警信息,并且根据要求,保存历史告警数据和进行统计分析。
二、监控箱操作与维护:

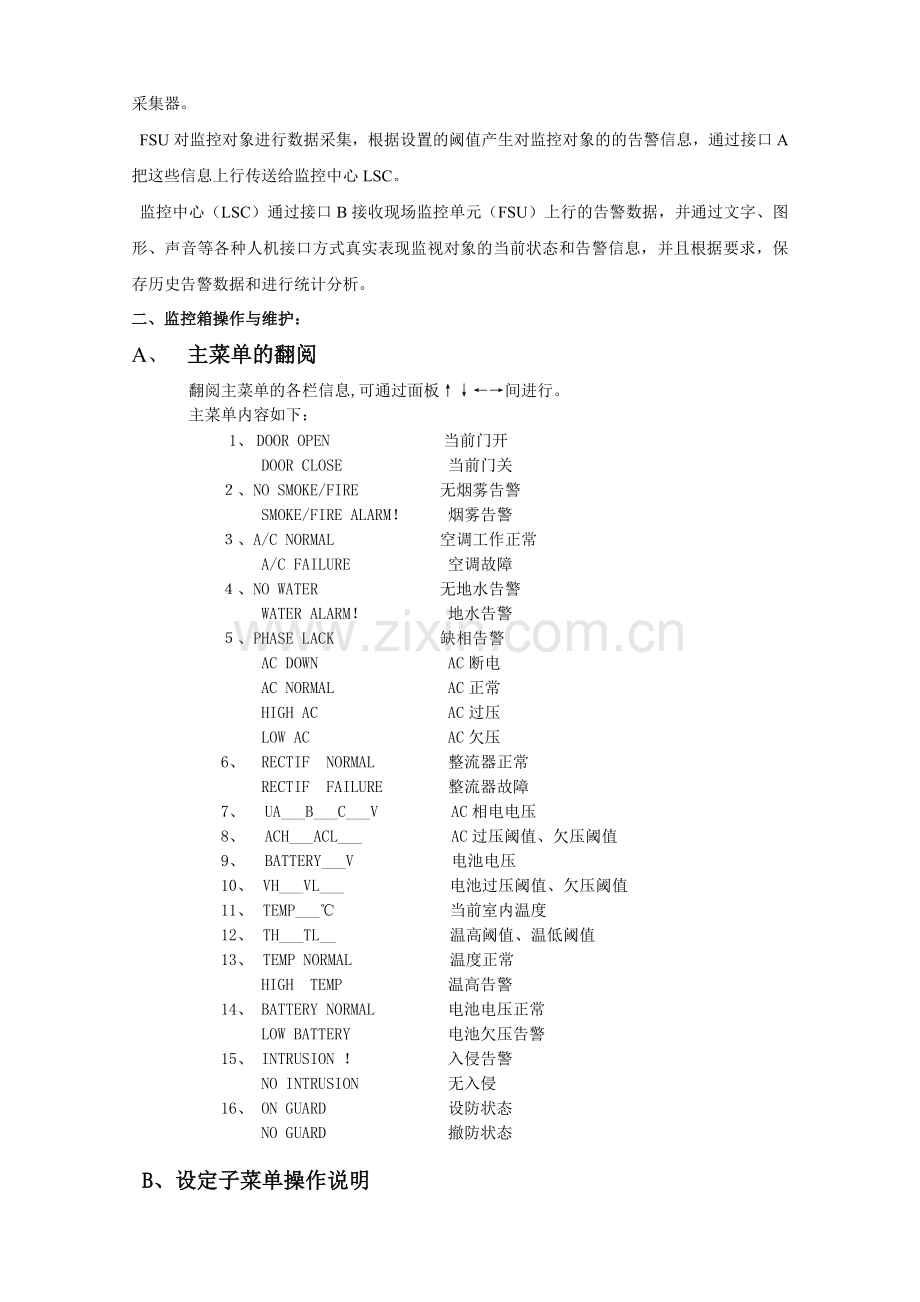

A、 主菜单的翻阅
翻阅主菜单的各栏信息,可通过面板↑↓←→间进行。
主菜单内容如下:
1、 DOOR OPEN 当前门开
DOOR CLOSE 当前门关
2、 NO SMOKE/FIRE 无烟雾告警
SMOKE/FIRE ALARM! 烟雾告警
3、 A/C NORMAL 空调工作正常
A/C FAILURE 空调故障
4、 NO WATER 无地水告警
WATER ALARM! 地水告警
5、 PHASE LACK 缺相告警
AC DOWN AC断电
AC NORMAL AC正常
HIGH AC AC过压
LOW AC AC欠压
6、 RECTIF NORMAL 整流器正常
RECTIF FAILURE 整流器故障
7、 UA___B___C___V AC相电电压
8、 ACH___ACL___ AC过压阈值、欠压阈值
9、 BATTERY___V 电池电压
10、 VH___VL___ 电池过压阈值、欠压阈值
11、 TEMP___℃ 当前室内温度
12、 TH___TL__ 温高阈值、温低阈值
13、 TEMP NORMAL 温度正常
HIGH TEMP 温高告警
14、 BATTERY NORMAL 电池电压正常
LOW BATTERY 电池欠压告警
15、 INTRUSION ! 入侵告警
NO INTRUSION 无入侵
16、 ON GUARD 设防状态
NO GUARD 撤防状态
B、设定子菜单操作说明
设定子菜单内容:
8、 ACH___ACL___ AC过压阈值、欠压阈值
10、VH___VL___ 电池过压阈值、欠压阈值
12、TH___TL___ 温高阈值、温低阈值
1、 设定功能:按动设定键可进行温高告警阈值、电池过(欠)压告警阈值、AC过(欠)压告警阈值的设定与修改。注意各种设置均输入密码.
2、告警阈值的设定与修改
温高告警阈值的设定与修改:在主菜单下按动设定键,先需输入正确密码,再按确认键方可进入设定子菜单,通过确认键选择温高告警阈值设定界面,通过←→键将光标移至TH___处,通过↑↓键进行阈值的设定与修改,操作完毕,按动确认键,最后按动设定键返回主菜单,翻看设定阈值是否正确。
电池过(欠)压告警阈值的设定与修改:在主菜单下按动设定键,先输入正确密码方可进
入设定子菜单,通过确认键选择电池过(欠)压告警阈值设定界面,通过←→键将光标移至
VH___VL___处,通过↑↓键进行阈值的设定与修改,操作完毕,按动确认键,最后按动设
定键返回主菜单,翻看设定阈值是否正确。
AC过(欠)压告警阈值的设定与修改:在主菜单下按动设定键,先输入正确密码后方可
进入设定子菜单,通过确认键选择AC过(欠)压告警阈值设定界面,通过←→键将光标移
至ACH___ACL___处,通过↑↓键进行阈值的设定与修改,操作完毕,按动确认键,最后
按动设定键返回主菜单,翻看设定阈值是否正确。
C、确认子菜单操作说明
确认子菜单内容:
1、 SET GUARD 设防、撤防
2、 SET PASSWORD 密码设置
3、 SET A/C MODEL 空调模式
4、 SET RECT MODEL 整流器模式
1、 功能:按动确认键输入正确密码方可进行门禁的设防与撤防、空调摸式选择、整流器模式选择和密码修改与设置。
2、 门禁的设防与撤防:在主菜单下按动确认键,输入正确密码方可进入确认子菜单,通过↑↓键选择SET GUARD,按动确认键进入设防、撤防子菜单,选择YES,按动确认键进行门禁设防(三分钟后进入设防状态);选择NO,按动确认键进行撤防.
特殊密码:8888表示直接开关门,不要处理设防和撤防;
9999表示不用设密码,直接处理设防和撤防.
3. 空调模式选择:在主菜单下按动确认键,再输入正确密码后,方可进入确认子菜单,通过↑↓键选择”SET A/C MODEL”,按动确认键进入空调模式修改子菜单,按屏幕提示通过↑↓键选择修改模式,按动确认键选择成功.
其模式0:直亮
1: 灭
2: 频闪
3: 自启动
4. 整流器模式选择:在主菜单下按动确认键,再输入正确密码后,方可进入确认子菜单,通过↑↓键选择”SET RECT MODEL”,按动确认键进入空调模式修改子菜单,按屏幕提示通过↑↓键选择修改模式,按动确认键选择成功.
其模式:0:直亮
1:频闪
2:开关量
5. 密码的修改与设置:在主菜单下按动确认键,再输入正确密码方可进入确认子菜单,通过↑↓键选择SET PASSWORD,按动确认键进入密码设定与修改子菜单,按屏幕提示通过←→键移动光标,通过↑↓键输入旧密码,按动确认键,按屏幕提示通过←→键移动光标,通过↑↓键输入所要设定的新密码,按动确认键,密码设定成功。
D、告警输出信号从电路板下部端子排引出,其对应如下
1
设备不工作告警
18
交流缺相告警
3
交流断电告警
20
交流欠压告警
5
整流器故障告警
22
交流过压告警
7
空调故障告警
24
直流欠压告警
9
地水告警
25,26
烟雾辅助告警
11
烟雾告警
27,28
地水辅助告警
13
温高告警
29,30
NO USER
15
入侵告警
31,32
空调控制
说明:端子2,4,6,8,10,12,14,16,17,19,21,23为共地。
三、监控箱与基站BTS端的接线:
阿尔卡特外部告警端口定义表:
G2基站:
BTS DB15端子(焊接式)
DB15(1) P1~P12——ALARM1~12
DB15(2) P1~P4——ALARM1~4
说明:
BTS下部DB15为DB15(1),上部DB15为DB15(2)。
特别注意:
不管是从DB15(1)还是从DB15(2)的任一脚上脱下的短连线当该路外部告警不引入BTS时务必将短连线归位。
G3(G4)基站:
BTS上部端子排(压接式)
P1———ALARM1 P3———ALARM2
P5———ALARM3 P7———ALARM4
P9———ALARM5 P11———ALARM6
P13———ALARM7 P15———ALARM8
P17———ALARM9 P19———ALARM10
P21———ALARM11 P23———ALARM12
P25———ALARM13 P27———ALARM14
P29———ALARM15 P31———ALARM16
各告警应先由上部的数据做好,再将告警箱下部端子引与BTS相对应的告警信息至BTS上补端子排。
四、各种传感器的工作原理与接线方法:
1.烟雾探测器
若机房内出现烟雾浓度达到报警浓度,本设备能将此信号识别锁定并发至主站,此信号一旦产生需由当地站人工解除或主站遥控解除,告警方可停止。
烟雾探测器接线:
连烟火探测器至告警箱主板上部端子排的“SMOKE”处。
⑵ 外部入侵探测器
本智能化设备可提供设防和撤防功能。
l 撤防状态下本设备处于非警戒状态,即不对门的开闭进行告警确认。此功能是用于工作人员进入机房后的设置,以避免工作人员出入机房造成的入侵告警;
l 设防状态用于工作人员离开机房时的设置,设防三分钟后本设备方处于警戒状态,以避免工作人员锁闭房门时因不慎操作而造成的误告警。
入侵探测器的连线:
分别将门磁探测器的信号单元和感应单元固定于门框和门扇上远离门轴的一侧(作用距离不超过20cm),从信号单元连线至告警箱主板上部端子排“DOOR”的“D1”“D2”处;
⑶ 地水探测器
当雨水进入或空调漏水,水位到达传感器最低限位时,本设备能将地水告警信号识别并发至主站。
地水探测器的连线:
将地水传感器固定于室内地势较低处或易漏水处,连地水传感器的端子至告警箱
上部端子排“WATER”的“W1”“W2”处;
⑷ 温度探测器
室温实时显示,温度过高告警
LCD主菜单实时显示机房室内温度和温度告警阈值。
l 当机房内室温高于温高告警点时,本设备能够经多次判断确认后将此温高告警信号发至主站;
温低告警点及温高告警点可通过面板触摸键在0~100℃范围内任意设定。
温度传感器的安装:
温度传感器在设备内部右下角,只需将其从机箱右下角小方孔伸出即可。
⑸ 交流探测器
AC电压实时显示,AC欠压告警、AC过压告警、AC断电告警,AC缺相告警
LCD主菜单实时显示AC电压值和AC电压告警阈值。
l 当AC电压低于AC欠压告警点时,本设备能够经多次判断确认后将此欠压告警信号发至主站;
l 当AC电压高于AC过压告警点时,本设备能够经多次判断确认后将此过压告警信号发至主站;
l 若交流电因故障断电时,本设备发出交流断电告警遥信,待交流电恢复后解除交流断电告警;
l 当AC380V交流电出现缺相时,本设备发出AC缺相告警信号。
AC欠压告警点及AC过压告警点可通过面板触摸键在0~500V范围内任意设定。
交流传感器的接线:
从开关电源交流配电单元的空气开关引AC380V电源采样线并接至交流传感器的“0”、“A”、“B”、“C”处,再从交流传感器的“0”、“a”、“b”、“c”引线至告警箱主板上部端子排“AC SAMPLE”的“0”、“A”、“B”、“C”处;
注意:0 和A、B、C不能接错;交流电量传感器尽可能靠近告警箱。
(6)电池电压实时显示,电池欠压告警
LCD主菜单实时显示电池电压值和电池电压告警阈值。
l 当电池电压低于欠压告警点时,本设备能够经多次判断确认后将此欠压告警信号发至主站;
电池欠压告警点及电池过压告警点可通过面板触摸键在0~100V范围内任意设定。
直流电压传感器为内置,不需要接线。
五、空调和开关电源的接线方法及工作模式:
1、空调:
要求空调设备要具备故障指示灯或运行指使灯。
A、 当空调有故障指示灯时,指示灯LED的正端接监控箱的A/C端子的+端;
负端接监控箱的A/C端子的-端。
空调模式选择:当故障指示灯直亮选0;
故障指示灯灭选1;(采用该模式在不使用空调时应将模式返回0)
故障指示灯频闪选择2。
B、 当空调只有运行指示灯时,指示灯的连接同A所说。
空调模式选择2。
指示灯亮时A/C接线端子间电压为1—5V。
2、开关电源:
要求开关电源有总的告警指示灯或总的告警开关量输出。
A、 接告警指示灯,则正端接监控箱RECT2的+端,
负端接监控箱RECT2的-端。
模式选择:当告警时指示灯直亮选0;
告警时指示灯频闪选择1。
B、接开关量则接监控箱的RECT1的R1和R2,无极性。
模式选择2。
六、 门禁的使用方法:
设防与撤防见二项中C项的2项。
七、告警信息分析故障产生原因与处理办法:
1、弄清故障类型
2、分析原因:
A、 是LSC数据错?还是OMC未传数据?还是BTS未传数据?还是FSU送上
信号,BTS未采集?
B、 是FSU未给信号则应检查FSU的探测器接线是否对或接触不良?FSU的阈值是否对?或FSU的模式选择是否对?或FSU至BTS的引线是否接对?
3、具体告警分析:
A、 设备不工作故障:
指监控设备本身产生故障;有以下原因造成:
设备没上电;
设备上电不能上传;
设备上电自检不通过。
排除方法:应检查DC48V有没有上告警箱,设备熔丝是否烧断,FSU至BTS的引线是否接对或是否断线;如以上都没问题,则应找郑州维创技术人员。
B、 交流断电
指三相交流电源断电;有以下原因造成:
交流停电;
交流传感器线断;
交流传感器未给信号;
设备不能上传信号。
排除方法:应检查交流传感器到告警箱的线是否接对或有没有断线,FSU至BTS的引线是否接对或是否断线;如以上都没问题,则应找郑州维创技术人员。
C、 开关电源设备故障
指开关电源设备本身故障;有以下原因造成:
开关电源设备本身故障;
设备不能上传信号。
排除方法:应检查开关电源到告警箱的线是否接对或有没有断线或其模式是否选对,FSU至BTS的引线是否接对或是否断线;如以上都没问题,则应找郑州维创技术人员。
D、 空调故障
指空调本身故障;有以下原因造成:
空调本身故障;
设备不能上传信号。
排除方法:应检查空调到告警箱的线是否接对或有没有断线或其模式是否选对,FSU至BTS的引线是否接对或是否断线;如以上都没问题,则应找郑州维创技术人员。
E、 水侵
指基站遭到水侵;有以下原因造成:
基站遭到水侵或地水传感器被人为水侵;
设备不能上传信号。
排除方法:应检查地水传感器到告警箱的线是否接对或有没有断线,FSU至BTS的引线是否接对或是否断线;如以上都没问题,则应找郑州维创技术人员。
F、 烟火告警
指烟雾传感器检测到室内的烟雾浓度达到报警浓度;有以下原因造成:
基站烟雾浓度达到报警浓度;
设备不能上传信号。
排除方法:应检查烟雾传感器到告警箱的线是否接对或有没有断线,传感器有没有问题,FSU至BTS的引线是否接对或是否断线;如以上都没问题,则应找郑州维创技术人员。
G、 温度告警
指基站温度超过告警点;有以下原因造成:
基站温度超过告警点;
设备不能上传信号。
排除方法:应检查温度告警阈值是否正确,温度传感器到告警箱的线是否插对,FSU至BTS的引线是否接对或是否断线;如以上都没问题,则应找郑州维创技术人员。
H、 门禁
指有人非法闯入基站;有以下原因造成:
有人非法闯入基站;
设备不能上传信号。
排除方法:应检查设防与撤防操作是否正确,入侵传感器到告警箱的线是否接对或断开,FSU至BTS的引线是否接对或是否断线;如以上都没问题,则应找郑州维创技术人员。
I、 交流缺相
指交流电中缺少相位;有以下原因造成:
交流电中缺少相位;
设备不能上传信号。
排除方法:应检查交流传感器到告警箱的线是否接对或断开,FSU至BTS的引线是否接对或是否断线;如以上都没问题,则应找郑州维创技术人员。
J、 交流欠压
指交流电压过低;有以下原因造成:
交流电压过低;
设备不能上传信号。
排除方法:应检查交流欠压阈值是否正确,交流传感器到告警箱的线是否接对,FSU至BTS的引线是否接对或是否断线;如以上都没问题,则应找郑州维创技术人员。
K、 交流过压
指交流电压过高;有以下原因造成:
交流电压过高;
设备不能上传信号。
排除方法:应检查交流过压阈值是否正确,交流传感器到告警箱的线是否接对,FSU至BTS的引线是否接对或是否断线;如以上都没问题,则应找郑州维创技术人员。
L、 直流欠压
指直流电压过低;有以下原因造成:
直流电压过低;
设备不能上传信号。
排除方法:应检查直流欠压阈值是否正确,FSU至BTS的引线是否接对或是否断线;如以上都没问题,则应找郑州维创技术人员。
维创移动基站监控单元
培训手册
二零零五年六月
