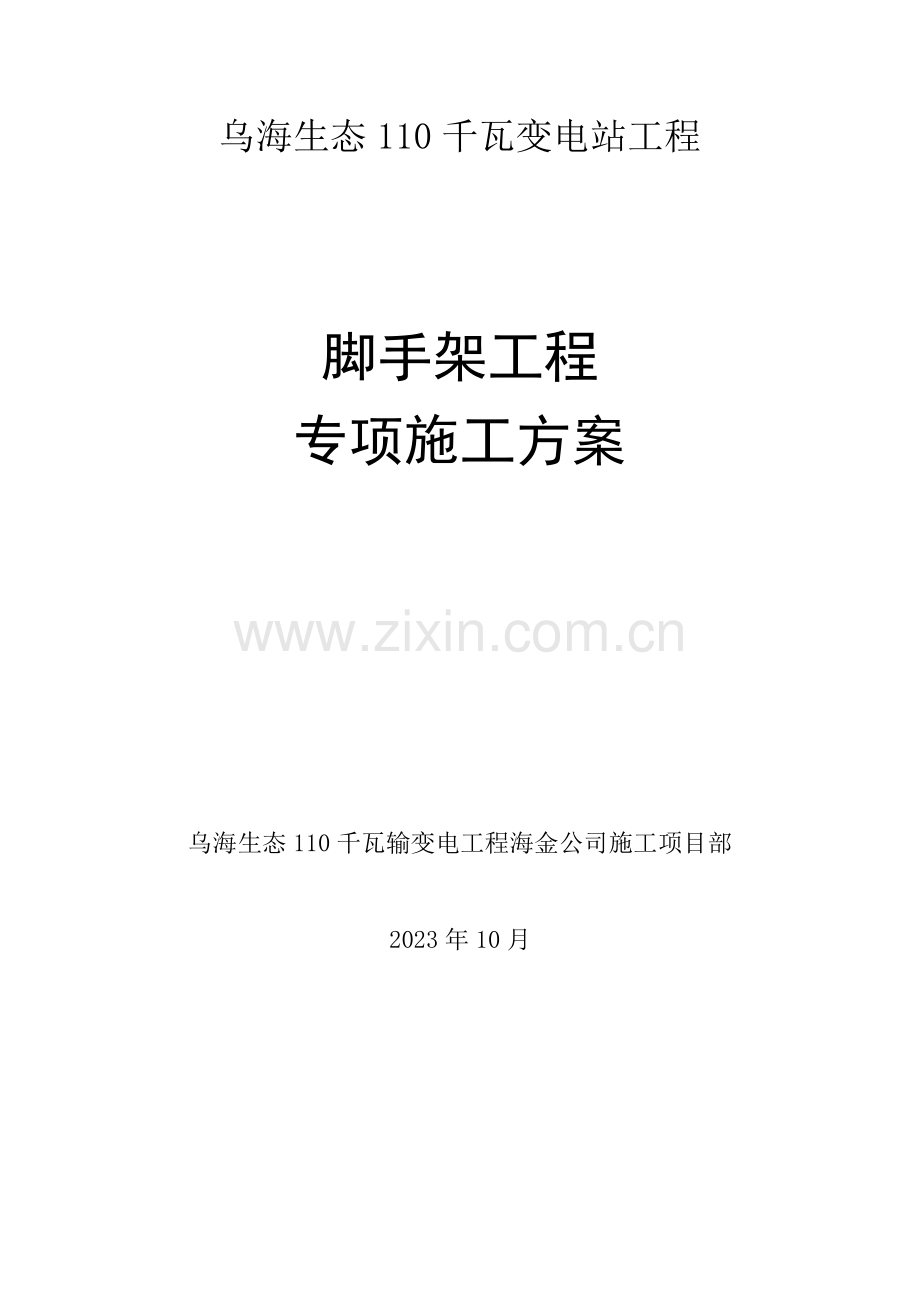

乌海生态110千瓦变电站工程

脚手架工程
专项施工方案

乌海生态110千瓦输变电工程海金公司施工项目部

2023年10月

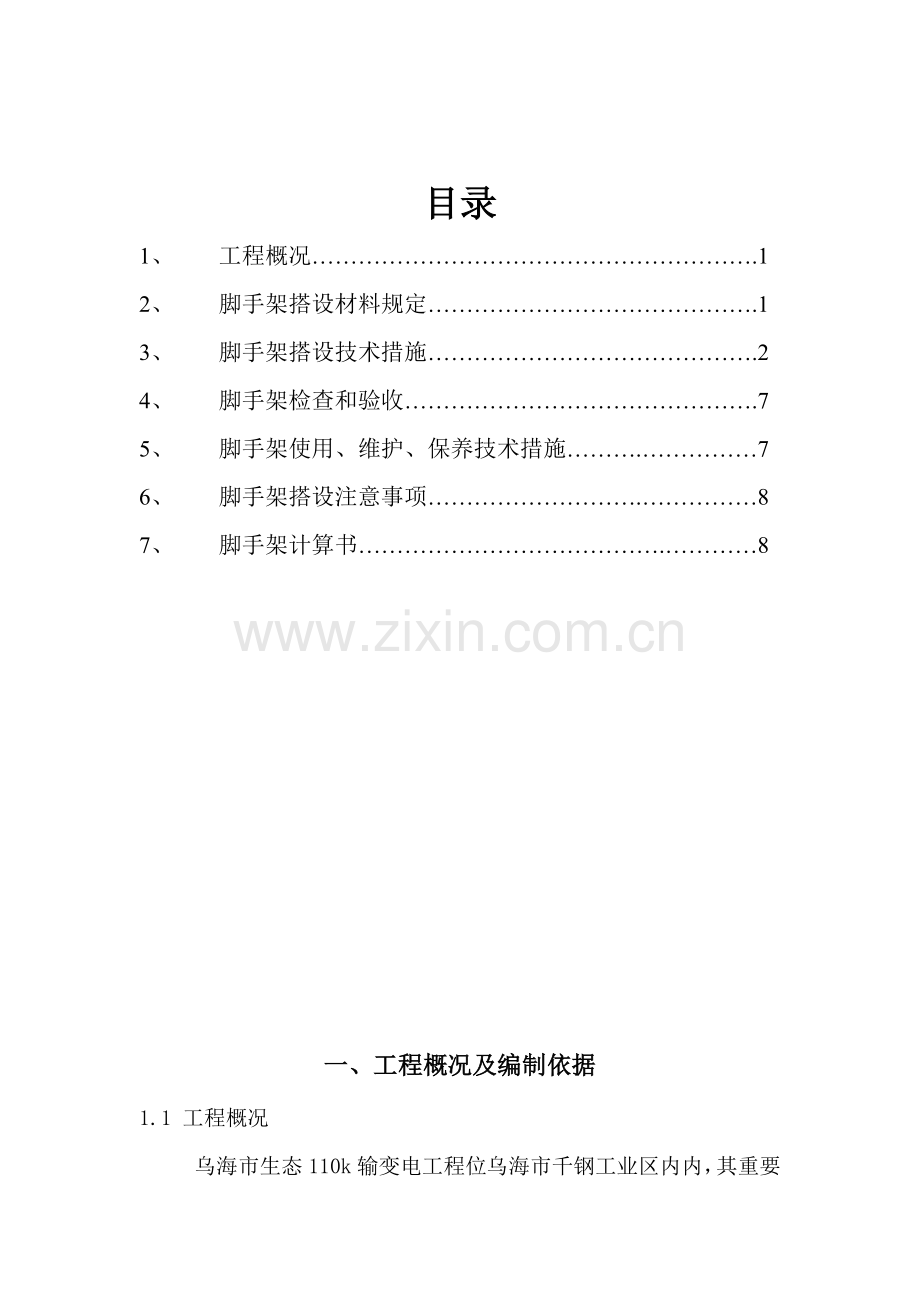

目录
1、 工程概况………………………………………………….1
2、 脚手架搭设材料规定…………………………………….1
3、 脚手架搭设技术措施…………………………………….2
4、 脚手架检查和验收……………………………………….7
5、 脚手架使用、维护、保养技术措施……….……………7
6、 脚手架搭设注意事项……………………….……………8
7、 脚手架计算书………………………………….…………8

一、工程概况及编制依据
1.1 工程概况
乌海市生态110k输变电工程位乌海市千钢工业区内内，其重要建筑物为生产综合楼、消防水池、消防泵房、事故油池厂区道路、围墙工程。站内总用地面积为4365m2，总建筑面积为1952.88m2。
1.2 编制依据
a.《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2023)
b. 《建筑结构荷载规范》(GB 50009-2023)
c.《钢管脚手架扣件标准》（GB15831-2023）
d. 《建筑结构静力计算手册》
e. 《钢结构设计规范》(GB 50017-2023)
f. 《碳素结构钢》（GB/T700-2023）
g. 《中国建设银行西安长安区支行建设综合营业办公楼室外消防及钢结构工程施工图》
说明：如有未标注说明规范标准，以协议及设计施工图纸或标准图集为准，并符合国家与行业的法律法规，标准规程及相关法令。

二、脚手架搭设材料规定
1）脚手架各种杆件采用外径48mm、壁厚3.5mm的3号钢焊接钢管，使用生产厂家合格的产品并持有合格证，其力学性能应符合国家现行标准《碳素结构钢》GBT700中Q235A钢的规定，用于立杆、大横杆、斜杆的钢管长度为4-6米，小横杆、拉结杆2.1-2.3米，使用的钢管不得弯曲、变形、开焊、裂纹等缺陷，并涂防锈漆作防腐解决，不合格的钢管决不允许使用。
2）扣件使用生产厂家合格的产品，并持有产品合格证，扣件锻铸铁的技术性能符合《钢管脚手架扣件》国家标准GB15831-2023
①新扣件具有生产许可证，法定检测单位的测试报告和产品质量合格证。对扣件质量有怀疑时，按现行国家规定标准《钢管脚手架扣件》（GB15831-2023）规定抽样检测。对不合格品严禁使用。
②旧扣件使用前，先进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺拴进行更换解决。
③新、旧扣件均进行防锈解决。
3）脚手板采用50mm厚落叶松，宽度为300mm，凡是腐朽、扭曲、斜纹、破裂和大横透疥者不得使用，使用的脚手板两端8cm用8号铅丝箍绕3圈。

三、 脚手架搭设技术措施
１、施工准备
（1）在脚手架搭设之前，由工地技术负责人依脚手架搭拆方案向专业班组长逐段的进行书面技术交底，并履行交底签字手续，各持一份，互相监督，由专业班组长向操作人员进行班前技术交底，并做好交底记录入档。
（2）按对脚手架使用的各种材料的规定，对使用的材料进行全数检查、验收，方准进行场使用，并进入现场后分类堆放整齐，挂牌标明准备使用。
（3）搭拆脚手架的操作人员必须是通过劳动部门培训合格发证，持证上岗。

２、脚手架的基础
（1）脚手架地基与基础的施工，根据脚手架搭设高度，原土或回填土必须事先进行夯实，（地基能承受0.8kg/c㎡的压力）后用C20砼浇筑厚度大于10cm硬化，2m平面沿杆基础周边位置，基础和能承受上层结构荷载。
（2）脚手架底面标高高于自然地坪50mm
（3）立杆基础外侧设立截面20cm×20cm的排水沟
３、脚手架结构技术规定
（1）落地脚手架搭设构造尺寸如下：立杆纵距La=1.50～1.60m，立杆横距Lb=0.85m，步距h=1.80m脚手架内立杆离墙最大距离1250mm，连墙杆件水平间距L1=3.0m，竖向间距H1=4 m，连墙杆件使用Φ48×3.25钢管，一端用直角扣件与脚手架内外立杆连接，另一端与建筑物预埋的钢管用扣件连接（见下图）；脚手架外侧满挂绿色密目安全立网，允许搭设高度H≤50m。附图1.
图1
（2） 搭设顺序
弹脚手架安装线→安放垫木→安装纵向扫地杆→竖立杆→设抛撑→安装横向扫地杆→安装第一步小横杆→安装第一步纵向水平杆→铺钢笆脚手板→设立连墙杆→安装第二步小横杆→安装第二步纵向水平杆……
2.1 立杆搭设注意事项
2.1.1 立杆上的对接扣件应交错布置，两个相邻立杆接头不应设在同步同跨内，在高度方向错开的距离不应小于500mm，各接头中心距主节点的距离不得大于步距的1/3。
2.1.2开始搭设立杆时，应每隔6跨设立一根抛撑，待连墙杆件安装牢固后，方可根据情况拆除。
2.1.3 当搭至有连墙杆件的部位时，搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设立连墙件。
2.1.4立杆顶端应高出建筑物檐口上皮高度1.5m。立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。
2.1.5 脚手架必须设立纵横向扫地杆，纵向扫地杆应使用直角扣件固定在距垫板不大于200mm处的立杆上，横向扫地杆应固定在紧靠纵向扫地杆下方的立杆上；当立杆基面不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，靠边坡的立杆到边坡的距离不应小于500mm.
2.2 搭设纵横向水平杆注意事项
2.2.1 脚手架纵向水平杆设立在横向水平杆之上，其间距不得大于400mm，接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于500 mm，并避免设在纵向水平杆的跨中；搭接接头长度不得小于1m，并应设立3个旋转扣件固定。
2.2.2 每个主节点处必须设立一根横向水平杆，并采用直角扣件固定在立杆上，脚手架平面外伸长度为200mm，靠墙一侧的外伸长度为250mm。
2.2.3 封闭型脚手架的同一步纵向水平杆必须四周交圈，并用直角扣件与内外角立杆固定。
2.3设立连墙杆件、剪刀撑、横向支撑注意事项
2.3.1 脚手架连墙件应严格按搭设尺寸设计中规定的间距均匀设立，形式宜采用菱形布置，连墙件宜靠近主节点设立，偏离主节点的距离不应大于300mm。
2.3.2 连墙件必须从底部第一根纵向水平杆开始设立，一字型、开口型脚手架两端连墙件的垂直距离必须按建筑物层高连续设立；在施工电梯位置需断开的脚手架部位，应在开口两端第一纵距的两根立杆同时按层高设立连墙杆件，连墙杆件设立应呈水平并垂直于墙面，与脚手架连接的一端可稍微下斜，绝对不允许向上翘起。
2.3.3 每道剪刀撑跨越立杆的根数宜在5～7根之间，其宽度不应小于6m，斜杆与地面的倾角宜在45～60度之间。
2.3.4 高度在24m以下的脚手架，必须在外侧立面的两端各设立一道剪刀撑，并应由底到顶连续设立，中间各道剪刀撑之间的净距不应大于15m。高度在24m以上的脚手架应在外侧立面整个长度和宽度上应连续设立剪刀撑；剪刀撑斜杆的接长宜采用搭接，搭接长度不应小于1m，应使用不少于2个旋转扣件固定，端部扣件盖板的边沿至杆端距离不应小于100mm。
2.3.5 剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。
2.3.6 一字形、开口型脚手架的两端必须设立横向斜杆，中间宜每隔6跨设立一道，横向斜撑应设立在同一节间，由底至顶层呈之字形连续布置，斜腹杆应采用旋转扣件固定在与之相交的横向水平杆的伸出端上。
2.3.7 脚手架连续搭设高度在24米以下的封闭型脚手架可不设横向斜杆；高度在24米以上的封闭脚手架，除拐角应设立横向斜撑外，中间应每隔6跨设立一道。
2.4 人行斜道搭设
2.4.1 人行斜道宜附着外脚手架或建筑物上，但斜道杆件要独立设立，并采用之字型斜道，斜道宽度不宜小于1米，坡度为1：3，拐弯处应设立平台，其宽度不应小于斜道宽度。
2.4.2 斜道两侧及平台外围均应设立栏杆及挡脚板，栏杆高度应为1.2米，挡脚板高度不应小于180mm，并按脚手架的搭设规定设立连墙件、剪刀撑及横向斜撑。
2.5 扣件安装注意事项
2.5.1 扣件螺栓拧紧力矩不应小于40Nm，并不大于65Nm，对接扣件的开口应朝上或朝内，各杆件端头伸出扣件盖板边沿的长度不应小于100mm。
2.5.2 主节点处固定横向水平杆（或纵向水平杆）、剪刀撑、横向支撑的扣件中心线距主节点的距离不宜超过150mm。
2.6 脚手板铺设及栏杆、挡脚板设立
2.6.1脚手板应按其主筋垂直于纵向水平杆满铺，采用对接平铺，四个角应用直径≥1.2mm的镀锌铁丝固定在纵向水平杆上。
2.6.2 栏杆和挡脚板应搭设在外排立杆内侧，栏杆居中设立，挡脚板高度不应小于150mm，如附图2
图2
2.6.3脚手架每六个步距靠墙一侧与内立杆之间使用18mm厚胶合板对接平铺，背面钉50×100 mm木枋加强，接头两边必须设二根横向水平杆，胶合板外伸长度宜控制在100mm，作为脚手架竖向隔离措施，即六步一隔离。

四、脚手架检查和验收
搭设时随施工进度进行交底，在检查验收时随进度分段搭设验收，经验收合格后方能交付使用，并履行交验签字手续入档，脚手架参与验收人员：主管工长、技术员、架子工、班组长和专职安全员。

五、脚手架使用、维护、保养技术措施
１、设专人天天对脚手架进行巡回检查，检查立杆、垫板有无下沉、松动，架体所有扣件有无滑扣、松动，架体各部构件是否完整齐全。
２、作好脚手架基础排水，下雨过后要对脚手架架体基础进行全面检查，严禁脚手架基底积水下沉。
３、操作层施工荷载不得超过270KG／平方米，不得将横杆支撑、缆风绳等固定在脚手架上，严禁在脚手架上悬挂重物。
４、严禁任何人任意拆除脚手架上任何部件。
５、遇有六级以上大风、大雾、大雨和大雪天气应暂停脚手架作业，在复工前必须检查无问题后方可继续作业。

六、脚手架搭设时注意事项
1、外径48mm与51mm的钢管及木楞严禁混合使用。
2、主节点处，固定横向水平杆或纵向水平杆、剪刀撑、横向支撑等扣件的中心线距主节点的距离不大于150mm。
3、各杆件端头伸出扣件盖板边沿的长度不小于100mm。
4、对接扣件的开口应朝向架子的内侧，螺栓朝上，直角扣件的开口不得朝下，以保证安全。
5、上架作业人员必须持证上岗，戴好安全帽，系好安全带。
6、严格按搭设方案施工；连墙件和剪刀撑应及时设立，不得滞后超过两步。
7、在搭设过程中，应注意调整脚手架的垂直度，最大允许偏差100mm.
七、脚手架计算书
1、架体参数
满堂脚手架长度L(m)
31
满堂脚手架宽度B(m)
7.7
脚手架搭设高度H(m)
6
纵横向水平杆步距h(m)
1.8
立杆纵距la(m)
1.2
立杆横距lb(m)
1.2
横杆与立杆连接方式
双扣件
扣件抗滑移折减系数
1
立杆布置形式
双立杆
双立杆计算方法
按照分派系数设立
双立杆受力不均匀系数Ks
0.6
平台横向支撑钢管类型
双钢管
立柱间纵向钢管支撑根数n
2
立杆伸出顶层水平杆中心线至支撑点的长度a(m)
0.3
立杆计算长度系数μ
2.176
纵向钢管验算方式
三等跨连续梁
横向钢管验算方式
三等跨连续梁
2、荷载参数
脚手架钢管类型
Φ48.3×3.6
每米钢管自重g1k(kN/m)
0.04
脚手板类型
木脚手板
脚手板自重标准值g2k(kN/m2)
0.35
栏杆、挡脚板类型
栏杆、木脚手板挡板
挡脚板自重标准值g3k(kN/m)
0.17
密目式安全立网自重标准值g4k(kN/m)
0.1
每米立杆承受结构自重标准值gk(kN/m)
0.1621
材料堆放荷载q1k(kN/m2)
1
施工均布荷载q2k(kN/m2)
3
平台上的集中力F1(kN)
2
立杆轴心集中力F2(kN)
0
省份
浙江
地区
杭州市
基本风压ω0(kN/m2)
0.3
风压高度变化系数μz
1
风荷载体型系数μs
1.04
风荷载标准值ωk(kN/m2)
0.312
3、设计简图
搭设示意图：

平台水平支撑钢管布置图

脚手架搭设平面图

侧立面图
4、板底支撑（纵向）钢管验算
钢管类型
Φ48.3×3.6
钢管截面抵抗矩 W(cm3)
5.26
钢管截面惯性矩I(cm4)
12.71
钢管弹性模量E(N/mm2)
2.06×105
钢管抗压强度设计值 [f](N/mm2)
205
纵向钢管验算方式
三等跨连续梁
G1k=g1k=0.04kN/m
G2k=g2k×lb/(n+1)=0.35×1.2/(2+1)=0.14kN/m
Q1k=q1k×lb/(n+1)=1×1.2/(2+1)=0.4kN/m
Q2k=q2k×lb/(n+1)=3×1.2/(2+1)=1.2kN/m
（1）、强度验算
板底支撑钢管按均布荷载作用下的三等跨连续梁计算。
满堂脚手架平台上的无集中力
q1=1.2×(G1k+G2k)=1.2×(0.04+0.14)=0.216kN/m
q2=1.4×(G1k+G2k)=1.4×(0.4+1.2)=2.24kN/m
板底支撑钢管计算简图

Mmax=(0.100×q1+0.117×q2)×la2=(0.100×0.216+0.117×2.24)×1.22=0.408kN·m
Rmax=(1.100×q1+1.200×q2)×la=(1.100×0.216+1.200×2.24)×1.2=3.511kN
σ=Mmax/W=0.408×106/(5.26×103)=77.567N/mm2≤[f]=205N/mm2
满足规定！
满堂脚手架平台上增长集中力最不利计算
q=q1+q2=0.216+2.24=2.456kN/m
q2=1.4×F1=1.4×2=2.8kN
板底支撑钢管计算简图

弯矩图
Mmax=0.938kN·m

剪力图
Rmaxf=5.277kN
σ=Mmax/W=0.938×106/(5.26×103)=178.327N/mm2≤[f]=205N/mm2
满足规定！
（2）、挠度验算
满堂脚手架平台上无集中力
q'1=G1k+G2k=0.04+0.14=0.18kN/m
q'2=Q1k+Q2k=0.4+1.2=1.6kN/m
R'max=(1.100×q'1+1.200×q'2)×la=(1.100×0.18+1.200×1.6)×1.2=2.542kN
ν=(0.677×q'1+0.990×q'2)×la4/100EI=(0.677×0.18+0.990×1.6)×12023/(100×2.06×105×127100)=1.351mm≤min(1200/150,10)=8mm
满足规定！
满堂脚手架平台上增长集中力最不利计算
q'=G1k+G2k+Q1k+Q2k=0.04+0.14+0.4+1.2=1.78kN/m
q'2=F1=2kN
板底支撑钢管计算简图

剪力图
R'maxf=3.8kN

变形图
ν=2.895mm≤min(1200/150,10)=8mm
满足规定！
5、横向支撑钢管验算
平台横向支撑钢管类型
双钢管
钢管类型
Φ48.3×3.6
钢管截面抵抗矩 W(cm3)
5.26
钢管截面惯性矩I(cm4)
12.71
钢管弹性模量E(N/mm2)
2.06×105
钢管抗压强度设计值 [f](N/mm2)
205
立柱间纵向钢管支撑根数n
2
横向钢管验算方式
三等跨连续梁
横向支撑钢管按照均布荷载和集中荷载下三等跨连续梁计算，集中荷载P取板底支撑钢管传递最大支座力。
满堂脚手架平台上无集中力
q=1.2×g1k=0.048kN/m
p=Rmax/2=1.756kN
p'=R'max/2=1.271kN
板底支撑钢管计算简图

弯矩图
Mmax=0.568kN·m

剪力图
Rmax=4.053kN

变形图
Vmax=1.618mm
Vmax=1.618mm≤min{1200/150,10}=8mm
σ=Mmax/W=0.568×106/(5.26×103)=107.985N/mm2≤[f]=205N/mm2
满足规定！
满堂脚手架平台上增长集中力最不利计算
q=1.2×g1k=0.048kN/m
p=Rmax/2=1.756kN
p'=R'max/2=1.271kN
p2=Rmaxf/2=2.638kN
p'2=R'maxf/2=1.9kN
板底支撑钢管计算简图

弯矩图
Mmax=0.724kN·m

剪力图
Rmax=4.734kN

变形图
Vmax=2.163mm
Vmax=2.163mm≤min{1200/150,10}=8mm
σ=Mmax/W=0.724×106/(5.26×103)=137.643N/mm2≤[f]=205N/mm2
满足规定！
6、立杆承重连接计算
横杆和立杆连接方式
双扣件
双扣件抗滑承载力(kN)
12
扣件抗滑移折减系数
1
双扣件抗滑承载力设计值 Rc=12.0×1=12kN≥R=4.053+2=6.053kN
满足规定！
7、立杆的稳定性验算
钢管类型
Φ48.3×3.6
钢管截面回转半径i(cm)
1.59
钢管的净截面A(cm2)
5.06
钢管抗压强度设计值 [f](N/mm2)
205
立柱布置形式
双立杆
主立杆受力分派系数κ
0.6
立杆计算长度系数μ
2.176
每米立杆承受结构自重标准值gk(kN/m)
0.1621
NG1=gk×H+g1k×la×n+g1k×a+g1k×lb+g1k×H=0.1621×6+0.04×1.2×2+0.04×0.3+0.04×1.2+0.04×6=1.369kN
NG2=g2k×la×lb=0.35×1.2×1.2=0.504kN
NG3=g3k×la=0.17×1.2=0.204kN
NG4=g4k×la=0.1×1.2=0.12kN
NQ1=q1k×la×lb=1×1.2×1.2=1.44kN
NQ2=q2k×la×lb=3×1.2×1.2=4.32kN
NQ3=F1+F2=2+0=2kN
考虑风荷载时，立杆的轴向压力设计值
N=1.2×(NG1+NG2+NG3+NG4)+0.9×1.4×(NQ1+NQ2+NQ3)=1.2×(1.369+0.504+0.204+0.12)+0.9×1.4×(1.44+4.32+2)=12.414kN
支架立杆计算长度
L0=kμh=1.0×2.176×1.8=3.917m
长细比λ= L0/i=3917/15.9=246.352≤[λ]=250
满足规定！
轴心受压构件的稳定系数计算
L0=kμh=1.155×2.176×1.8=4.524m
长细比λ= L0/i=4524/15.9=284.528
由λ查表得到立杆的稳定系数φ=0.09
考虑风荷载时
Wk=μz×μs×W0=1×1.04×0.3=0.312kN/m2
Mw=0.9×1.4×Wk×l×h2/10=0.9×1.4×0.312×1.2×1.82/10=0.153kN·m
σ=Ks×N/φA + Mw/W=0.6×12.414×103/(0.09×5.06×102)+0.153×106/(5.26×103)=192.645N/mm2≤[f]=205N/mm2
满足规定！
8、立杆支承面承载力验算
脚手架放置位置
地基
地基土类型
岩石
地基承载力特性值fak(kPa)
90
地基承载力调整系数kc
1
垫板底面积A(m2)
0.25
N=NG1+NG2+NG3+NG4+NQ1+NQ2+NQ3=1.369+0.504+0.204+0.12+1.44+4.32+2=9.957kN
p=N/A =9.957/0.25=39.828kPa≤fg=fa×kc=90×1=90kPa
满足规定！
