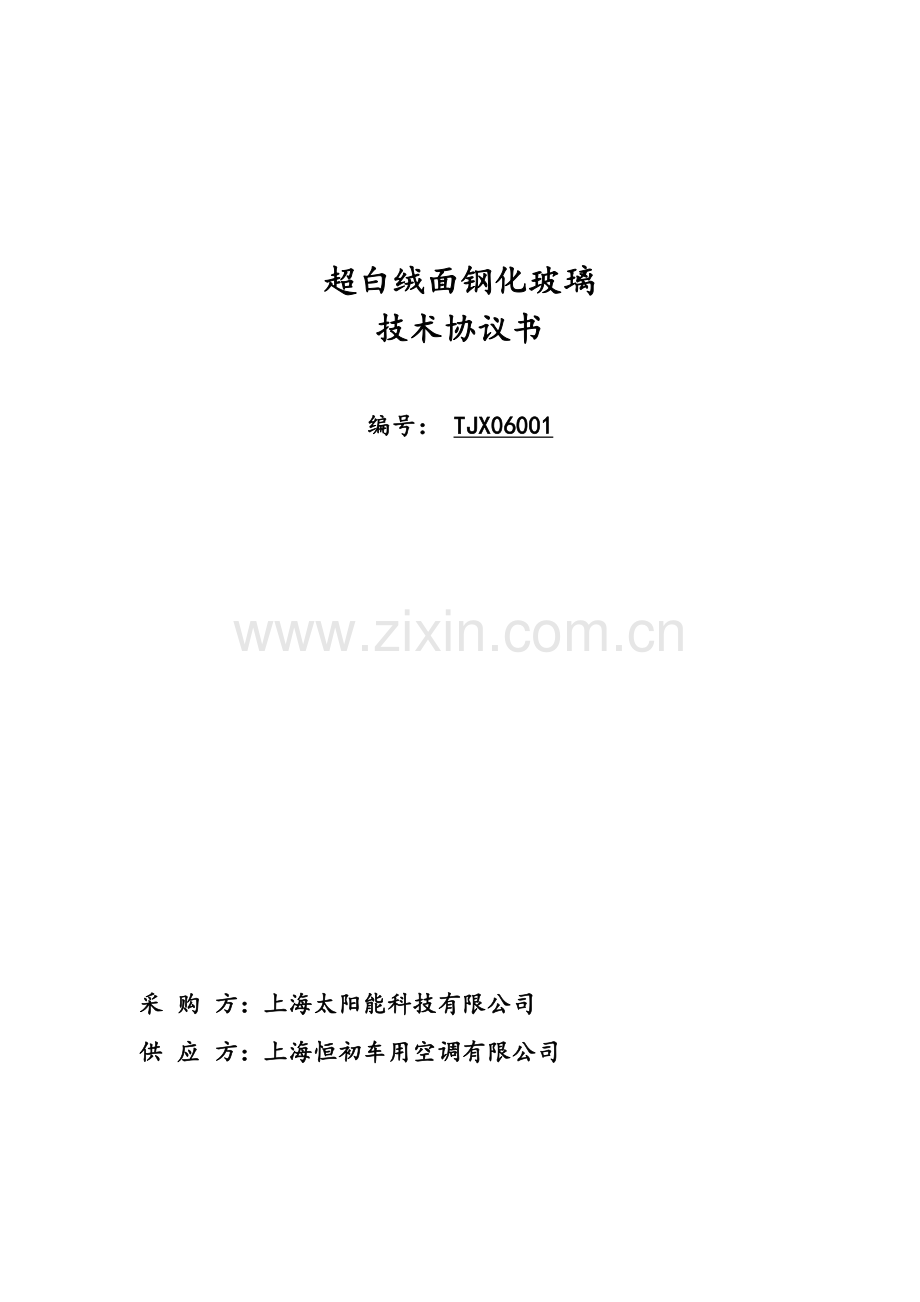

超白绒面钢化玻璃
技术协议书

编号： TJX06001

采 购 方：上海太阳能科技有限公司
供 应 方：上海恒初车用空调有限公司

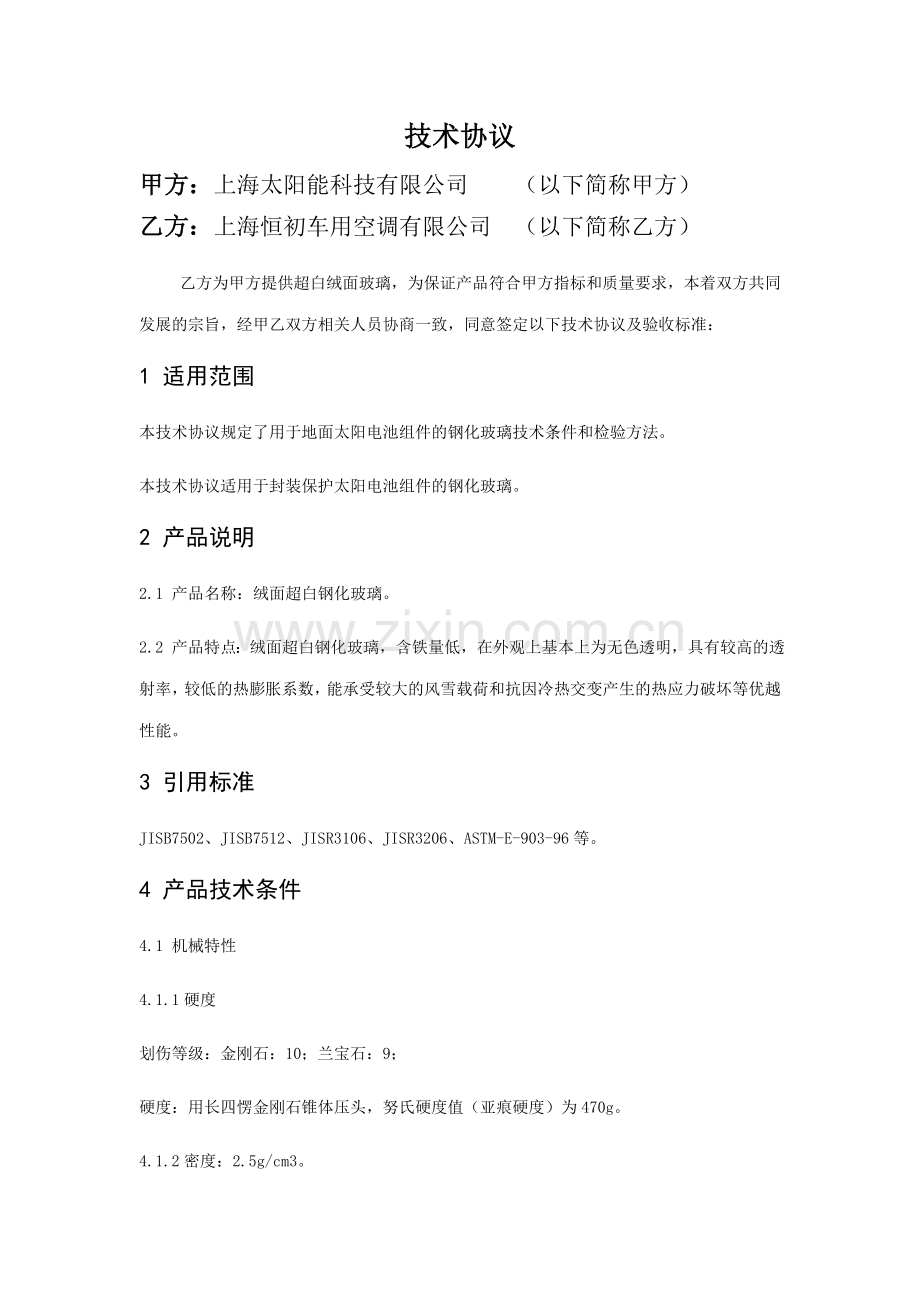

技术协议
甲方：上海太阳能科技有限公司 （以下简称甲方）
乙方：上海恒初车用空调有限公司 （以下简称乙方）
乙方为甲方提供超白绒面玻璃，为保证产品符合甲方指标和质量要求，本着双方共同发展的宗旨，经甲乙双方相关人员协商一致，同意签定以下技术协议及验收标准：
1 适用范围
本技术协议规定了用于地面太阳电池组件的钢化玻璃技术条件和检验方法。
本技术协议适用于封装保护太阳电池组件的钢化玻璃。
2 产品说明
2.1 产品名称：绒面超白钢化玻璃。
2.2 产品特点：绒面超白钢化玻璃，含铁量低，在外观上基本上为无色透明，具有较高的透射率，较低的热膨胀系数，能承受较大的风雪载荷和抗因冷热交变产生的热应力破坏等优越性能。
3 引用标准
JISB7502、JISB7512、JISR3106、JISR3206、ASTM-E-903-96等。
4 产品技术条件
4.1 机械特性
4.1.1硬度
划伤等级：金刚石：10；兰宝石：9；
硬度：用长四愣金刚石锥体压头，努氏硬度值（亚痕硬度）为470g。
4.1.2密度：2.5g/cm3。
4.1.3折断强度：41.4Mpa。
4.2热性能
4.2.1半球发射率：在-18℃~+66℃范围内，半球发射率ε为0.84；
4.2.2热膨胀系数：在25℃~300℃范围内，线膨胀系数α为9.03×10-6/℃;
4.2.3比热：在0℃~100℃范围内，比热为0.20J/g.℃；
4.2.4热传导系数：在20℃时，热传导系数为1.04W/m2.k。
4.2.5软化点温度：722℃；
4.2.6退火温度：522℃；
4.3化学组份
组份
SiO2
Na2O
CaO
Al2O3
其它
重量百分比wt(%)
73.0
14.0
11.0
1.0
1.0
4.4透射率
按日本工业标准JISR3106要求，利用分光光度计，测量太阳辐射光谱波长在380nm~2100nm范围内，玻璃透射率应不小于90%。对应此透射率的玻璃中氧化铁（Fe2O3）含量应不大于200ppm。
4.5几何尺寸
长度和宽度尺寸根据客户要求，由每一次订货时在合同中规定，允许公差为±1 mm ~1.5mm；
厚度及允许公差为3.2mm±0.2mm。
4.6对角线
对角线差范围应≤ 2mm。
4.7弯曲度
边的弯曲度用直尺测量，应在边长的0.3%之内。平面的弯曲度在任意150mm跨度内，弯曲度不大于1mm。
4.8颗粒状夹杂物、气泡、划痕和绒面图案。
4.8.1在每块玻璃内在杂物及结石≤0.2 mm，每片允许有一个，杂物不允许为黑色或深色；
4.8.2圆形气泡，在每块玻璃内，允许气泡的规格和数量列于表1。
表1 允许气泡规格和数量
气泡尺寸（mm）
＜0.5
＜2
2~4
＞4
允许数量
不作为气泡
5-10
1
0
椭圆形气泡，气泡长度为宽度的2倍左右时，可视为椭圆形气泡。在每块玻璃内，允许椭圆形气泡的规格和数量列于表2。
表2 允许椭圆形气泡规格和数量
长度（mm）
4-10
10-25
≥25
宽度＜1mm
8
2
0
宽度1~1.5mm
4
1
0
宽度大于1.5mm
0
0
0
椭圆形气泡在长度小于1.5 mm宽度小于等于0.5 mm情况下，可视作为无气泡。气泡不允许聚集在一起，在任何100mm×100mm面积范围内，气泡数量不得多于2个（但不包括不作为气泡的可视气泡）。
4.8.3表面划痕
每块玻璃表面上，允许划痕的规格、数量列于表3。
表3 允许划痕的规格、数量
长度（mm）
＜5
5-10
10-25
宽度＜1mm
4
2
0
宽度≥1mm
0
0
0
4.8.4绒面圆案
不允许玻璃绒面图案有任何明显可见的图形畸变；
不允许有明显的非绒面结构的表面质量问题，玻璃两大平面应清洁。
4.8.5
上述4.8.1~4.8.4条款，用目测方法进行检查。目测标准：在白天漫射日光下，清洗后的玻璃竖直放置在距离灰色表面背景3米处，观测者站于垂直于玻璃表面1.5米远进行最长30秒的检查。
4.9玻璃边缘和角的质量要求
4.9.1玻璃边缘应磨光，不允许有尖头和明显可见的齿状缺陷。
4.9.2玻璃每一条边和每一个角均细磨、倒边、倒角，不允许有锐边存在。 倒角45 0 ,L ≤ 2 mm
4.10损伤、缺口和碎裂
玻璃边、角损伤、缺口和碎裂允许程度不允许超过2mm*2mm。
4.11钢化玻璃试验
4.11.1钢化度试验
为防止玻璃钢化度试验时玻璃碎粒的飞溅和散落，整块玻璃用塑料布包好，并平放在平台上。采用专用检测工具，在冲击点位置上加压力。位置选择在玻璃长边中心对称点，且距玻璃边缘13mm处。在以冲击点为圆心半径80mm圆内及距边缘25mm范围外，任意划出一个50mm×50mm的面积，待10分钟后，清点玻璃碎粒数，大于40个为合格。
4.11.2冲击试验
玻璃冲击试验方法
a) 把要进行冲击试验的玻璃平放在厚为10mm的矩形平台上，在玻璃平面中心部位竖一根直径约为45mm，长度为1000mm的金属管或塑料管。
b) 将一个重量为227±2g的钢球，从管中自由跌落到玻璃上，玻璃不应出现碎裂。
4.11.3温度冲击试验
a) 将试验用电热恒温箱的温度设定在195℃。
b) 把放在支架上的试验玻璃放进电热恒温箱中，当玻璃的温度达到195℃时，保温10min，从恒温箱中提出。
c) 在玻璃取出恒温烘箱同时，用10℃纯水浇在整块玻璃上，玻璃不应碎裂。
4.11.4静压试验
a) 玻璃静压试验方法按要求进行，把试验玻璃平放在矩形框架上，框架四周壁厚为10mm，长、宽尺寸与试验玻璃的长、宽尺寸一致。
b) 然后在试验玻璃上堆放16沙袋，每袋重为20Kg，分四次进行，每次四袋，总重为320Kg，堆放沙袋每次间隔时间为3min，沙袋加完后停留1h，拿去沙袋后，玻璃应无碎裂。
4.12、包装
4.12.1技术要求：防潮，牢固，整齐，数量无误，标贴无误，无破损等
4.12.2纸箱、垫仓板、保护衬纸及支撑块材料、尺寸、外观、强度等符合使用要求，玻璃堆放整齐，间隔之间必须放衬纸及支撑块保护，打包牢固，明确标识、数量，避免碰撞损坏等
4.13 甲方正常安装过程中，玻璃自爆率≤0.1%`
4.14 乙方产品必须具有合格证、检测报告等相关资料，必须对交付方的产品质量负责
4.15 所有要求及检验必须按协议书规定的内容和要求生产及检验
5、环境要求：无有害化学物质。
6、如对产品有更改要求时，双方本着协商精神，另行商定
7、本协议自 年 月 日起执行，有效期为一年。协议到期前一个
月内双方协商续签下年协议，本协议条款不作修改的情况下，双方可不必续
签新协议，本协议自动延续，延续时间不超过三年。
8、未经事宜及补充条款，由双方协商解决，本协议一式两份，双方各执一份，
经双方签字后盖章生效。
