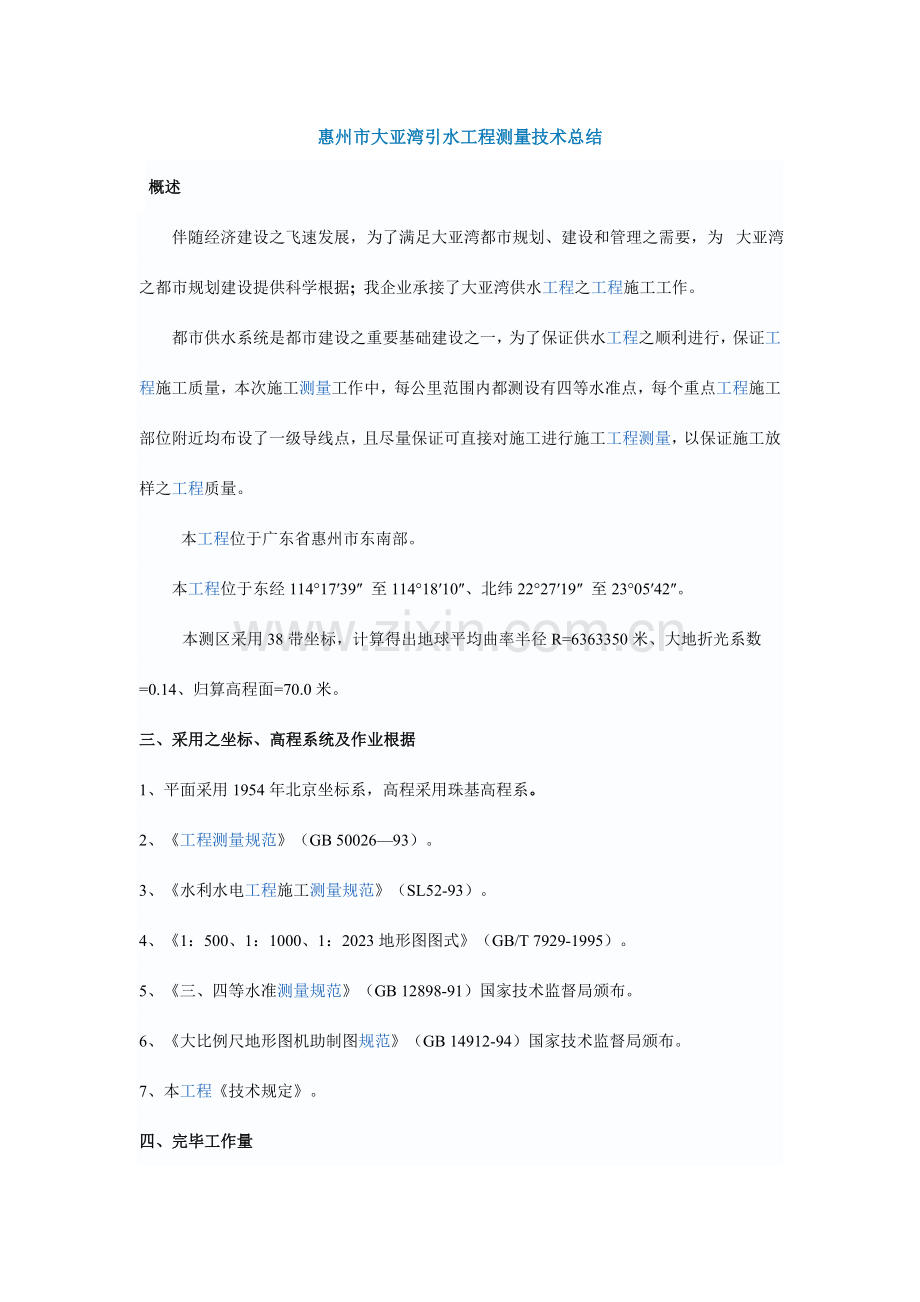

惠州市大亚湾引水工程测量技术总结
概述
伴随经济建设之飞速发展，为了满足大亚湾都市规划、建设和管理之需要，为  大亚湾之都市规划建设提供科学根据; 我企业承接了大亚湾供水工程之工程施工工作。
都市供水系统是都市建设之重要基础建设之一，为了保证供水工程之顺利进行，保证工程施工质量，本次施工测量工作中，每公里范围内都测设有四等水准点，每个重点工程施工部位附近均布设了一级导线点，且尽量保证可直接对施工进行施工工程测量，以保证施工放样之工程质量。
本工程位于广东省惠州市东南部。
本工程位于东经114°17′39″ 至114°18′10″、北纬22°27′19″ 至23°05′42″。
本测区采用38带坐标，计算得出地球平均曲率半径R=6363350米、大地折光系数=0.14、归算高程面=70.0米。
三、采用之坐标、高程系统及作业根据
1、平面采用1954年北京坐标系，高程采用珠基高程系。
2、《工程测量规范》（GB 50026—93）。
3、《水利水电工程施工测量规范》（SL52-93）。
4、《1：500、1：1000、1：2023地形图图式》（GB/T 7929-1995）。
5、《三、四等水准测量规范》（GB 12898-91）国家技术监督局颁布。
6、《大比例尺地形图机助制图规范》（GB 14912-94）国家技术监督局颁布。
7、本工程《技术规定》。
四、完毕工作量

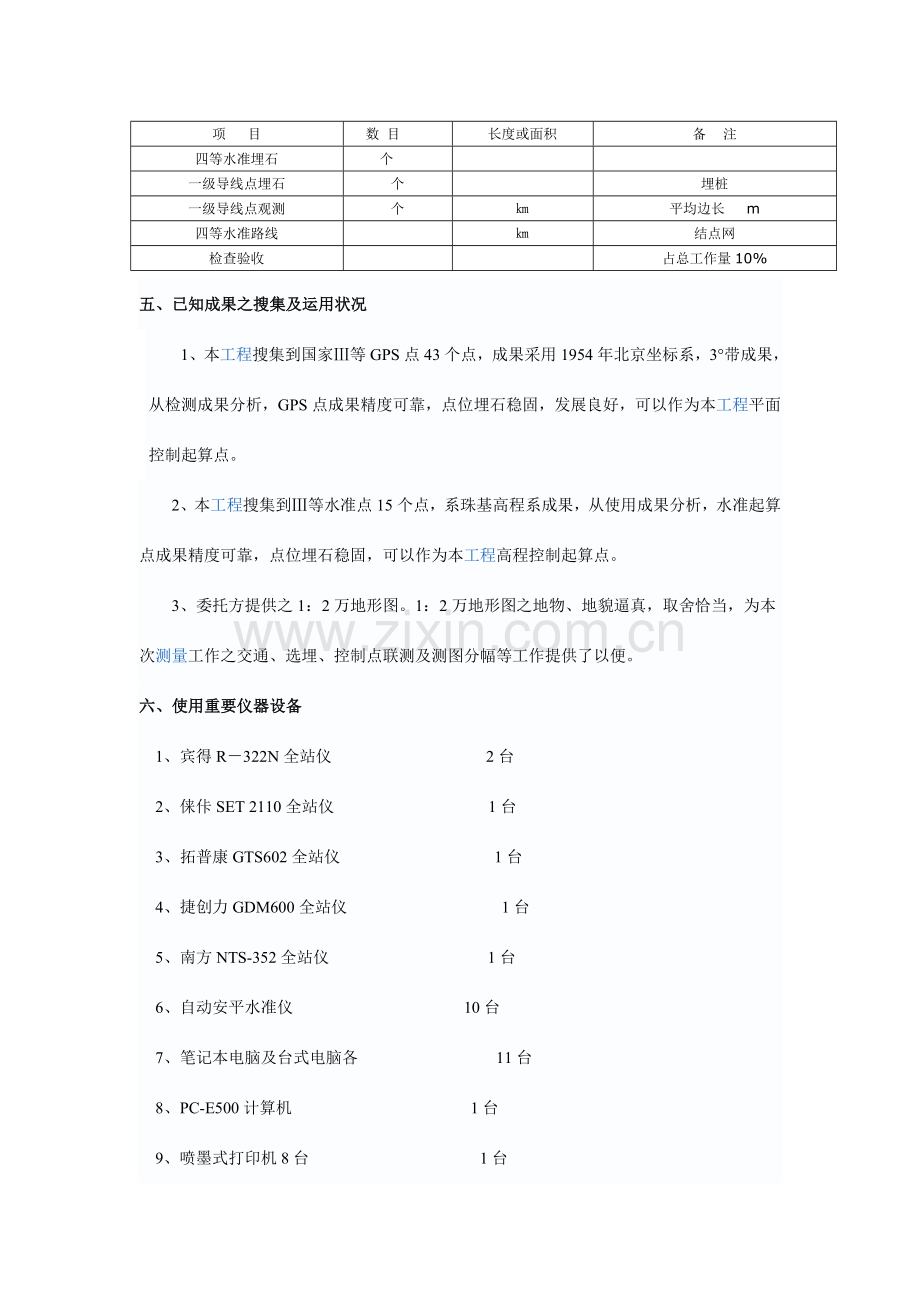

项    目
数 目
长度或面积
备   注
四等水准埋石
个

一级导线点埋石
个

埋桩
一级导线点观测
个
㎞
平均边长    m
四等水准路线

㎞
结点网
检查验收

占总工作量10%
五、已知成果之搜集及运用状况
1、本工程搜集到国家Ⅲ等GPS点43个点，成果采用1954年北京坐标系，3°带成果，从检测成果分析，GPS点成果精度可靠，点位埋石稳固，发展良好，可以作为本工程平面控制起算点。
2、本工程搜集到Ⅲ等水准点15个点，系珠基高程系成果，从使用成果分析，水准起算点成果精度可靠，点位埋石稳固，可以作为本工程高程控制起算点。
3、委托方提供之1：2万地形图。1：2万地形图之地物、地貌逼真，取舍恰当，为本次测量工作之交通、选埋、控制点联测及测图分幅等工作提供了以便。
六、使用重要仪器设备
1、宾得R－322N全站仪                                      2台
2、俫佧SET 2110全站仪                                      1台
3、拓普康GTS602全站仪                                      1台
4、捷创力GDM600全站仪                                      1台
5、南方NTS-352全站仪                                       1台
6、自动安平水准仪                                          10台
7、笔记本电脑及台式电脑各                                  11台
8、PC-E500计算机                                            1台
9、喷墨式打印机8台                                          1台
及其他附属设备。
七、测量人员及时间安排状况
本工程共投入工程师、技术员14人，测工12人，于2023年10月20日进场，2023年 12 月 15 日完毕所有野外工作，并同步提交成果资料; 2023年9 月 30 日前提交数字化图地形图光盘。
八、控制测量
1、      一级导线测量
本工程布设了  个一级导线点。
一级导线选点及埋石
根据实际需要，预先在1：2万地形图上预选一级导线点，然后到实地选定点位并埋设混凝土标石。
一级导线平均边长为     m，各组两点之间互相通视，一级导线点编号沿北方向采用前冠字母“I”加阿拉伯数字按次序编号,即I01、I02、I03、I04。选点时现场绘制了点之记。
一级导线埋石规格为：12×15×40cm，中间嵌入锯“+”字之铁帽钉，并在标
石面压印点号“Ixx”，其字头朝北方向涂红油漆整饰，并在点旁插小旗作为标志。
    一级导线观测
一级导线观测采用宾得R－322N全站仪采用全园方向观测法进行观测，联测了具有  个D级GPS控制点共  点之控制网（详见控制网图）。
一级导线解算及平差
一级导线成果之平差计算采用清华山维《NaseW V3.0》程序计算， Y值加入了500公里常数值等各项改正值，采用纯迭代平差法进行严密平差计算，其各项精度指标均满足《规范》规定，详见一级导线网平差计算手簿。
2、      根控制测量
图根控制采用在高级点上布设支点措施联测，水平角、垂直角、边长各测一测回，图根点布设之数量以满足施工放样、测图需要为准，图根点实地用红油漆书写点号，采用刻石或木桩标志，编号采用前冠字母“P” ，加阿拉伯数字按次序编号,即P01、P02、……、P30进行编号，图根点之高程均为三角高程测量。
图根成果之计算采用清华山维《NaseW V3.0》程序进行计算。

九、高程控制测量
1、四等水准测量
（1）、水准路线布设
根据起算点分布和所需联测之平面控制点状况，本工程以Ⅲ等水准点为起算点，布设了一种有 个结点之四等水准结点网，以保证测区高程控制网之强度及高程精度。
（2）、四等水准观测及记录计算
四等水准观测使用徕卡NA2水准仪配区格双面水准标尺，采用三丝法后—后—前—前次序进行。观测前对水准仪及水准标尺进行了各项检查，均符合《规范》规定。
水准成果之平差计算采用清华山维《NaseW V3.0》程序计算，其各项精度指标均满足《规范》规定，详见四等水准网平差计算手簿。

十、工程施工测量
1、      施工放样

2、      中桩放样

3．横断面测量

4、1：500地形测图
    测图基本等高距1：500为0.5m。其测图范围：以实际需要之范围为准。1：500 采用自由分幅。高程注记每格不少于8-12点，碰到沟口、涵洞口、桥以及其他地面倾斜变化处，均测注了高程注记点，高程注记取至小数点后两位。
    1）1：500地形图上均展绘了GPS点、导线点、图根点等测量控制点，并按《图式》规定符号进行了表达。
2）各类建筑物、构筑物及其重要附属设施均进行了测绘，房屋外廓以墙角为准。建筑物、构筑物轮廓凸凹在图上不大于0.1mm时，用直线连接。独立地物能按比例尺表达之实测外廓，填绘符号；不能按比例尺表达之，精确表达了其定位点或定位线。
3）各线状地物，如管线、高下压线、铁丝网等实测其架墩或电杆之位置。测区范围内地下通迅电缆、通迅光缆，均详测了其位置。
4）公路及其附属物按其实际形状测绘，尤其是路边之广告牌、标牌、路标、彩门、路灯等较多，根据用途、性质、大小及具有方位意义等酌情进行了取舍表达。测绘已建公路施测到了路肩边缘，并标注路面性质；路中隔离带不管铁栏、水泥栏均用栏杆符号表达。公路里程碑实测其点位，并注明里程数；公路交叉口处注明了每条公路抵达之地方；公路在图上每约0.05m及地形起伏变换处、桥涵等构筑物处均测注了高程点。
 5）水系及其附属物按实际形状测绘，河流测出河底高程并标明了水流方向。
     6）植被之测绘按其经济价值和面积大小合适进行了取舍。路边之行树、花坛详细进行了表达，行树之起止位置进行了实测。
7）居民地、厂矿、机关、学校、医院、山岭、水库、河流和道路干线等按既有之名称进行了注记。
     5、1∶500地形图数字化
伴随电子科技之不停发展，地理信息系统（GIS）之不停完善，电子文献图已逐渐替代了手工清绘图。且电子文献地形图以坐标方式记录图形要素之几何位置，以编码方式记录图形要素之属性，给设计人员提供了极大之以便。本工程地形图测量使用开思SCS G2023、山维 EPS2023、南方CASS5.0软件进行编图、网格注记、图幅整饰及坐标系转换。检查合格后用HP—450C绘图仪将数字化图打印地形图，刻录成光盘提供应顾客使用。为了保证编辑、出图时之精度，出图前对有关仪器设备之各项技术指标均进行了检核、校正。
十一、检查验收
为了保证成果质量，检查验收是在小组自查之基础上，由检查员组织检查验收，对观测记录手薄、导线平差计算、内业图面以及整饰接边、控制点展点、地形图野外巡视等内业进行了100%检查，对外业进行了工程总量10%之抽检。
通过检查对处理之成果成图进行复核，认为本工程之一级导线、四等水准控制点埋石稳定，便于长期保留，成果精度可靠，能满足施工放样需要，工程施工放样之精度符合《规范》规定，各项限差均在《规范》规定之限差之内。
1：500测图表达措施对的，取舍恰当合理，能满足设计之需要。
十二、提交资料
1、  技术规定
2、  四等水准观测记录手簿
3、  四等水准平差计算手册
4、  都市一级导线观测记录手簿
5、  都市一级导线平差计算手簿
6、各级控制点成果表
7、技术总结
 多种附表及仪器检查鉴定证书等
