小微企业创业园道路给水及污水管网工程施工组织设计.doc

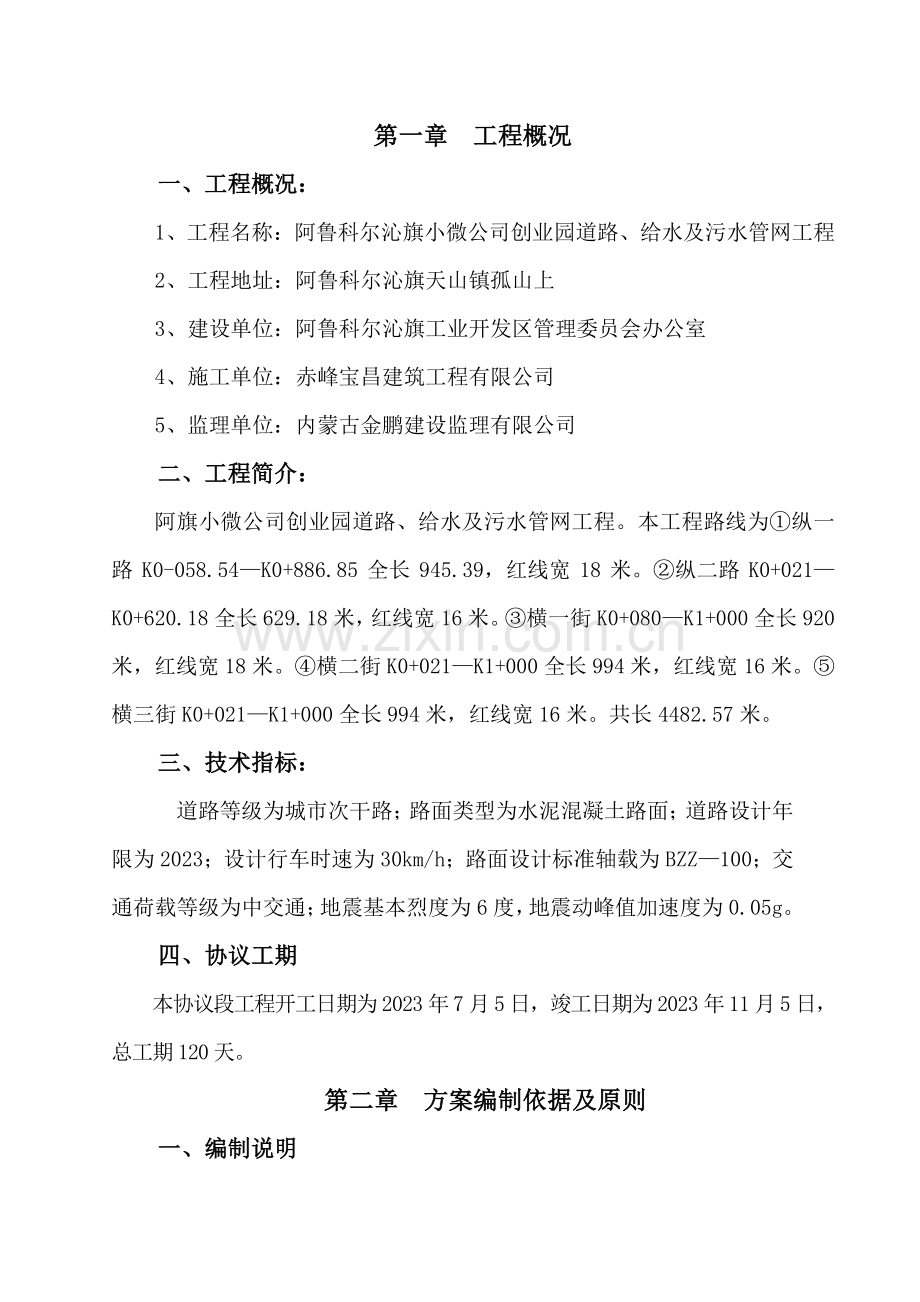

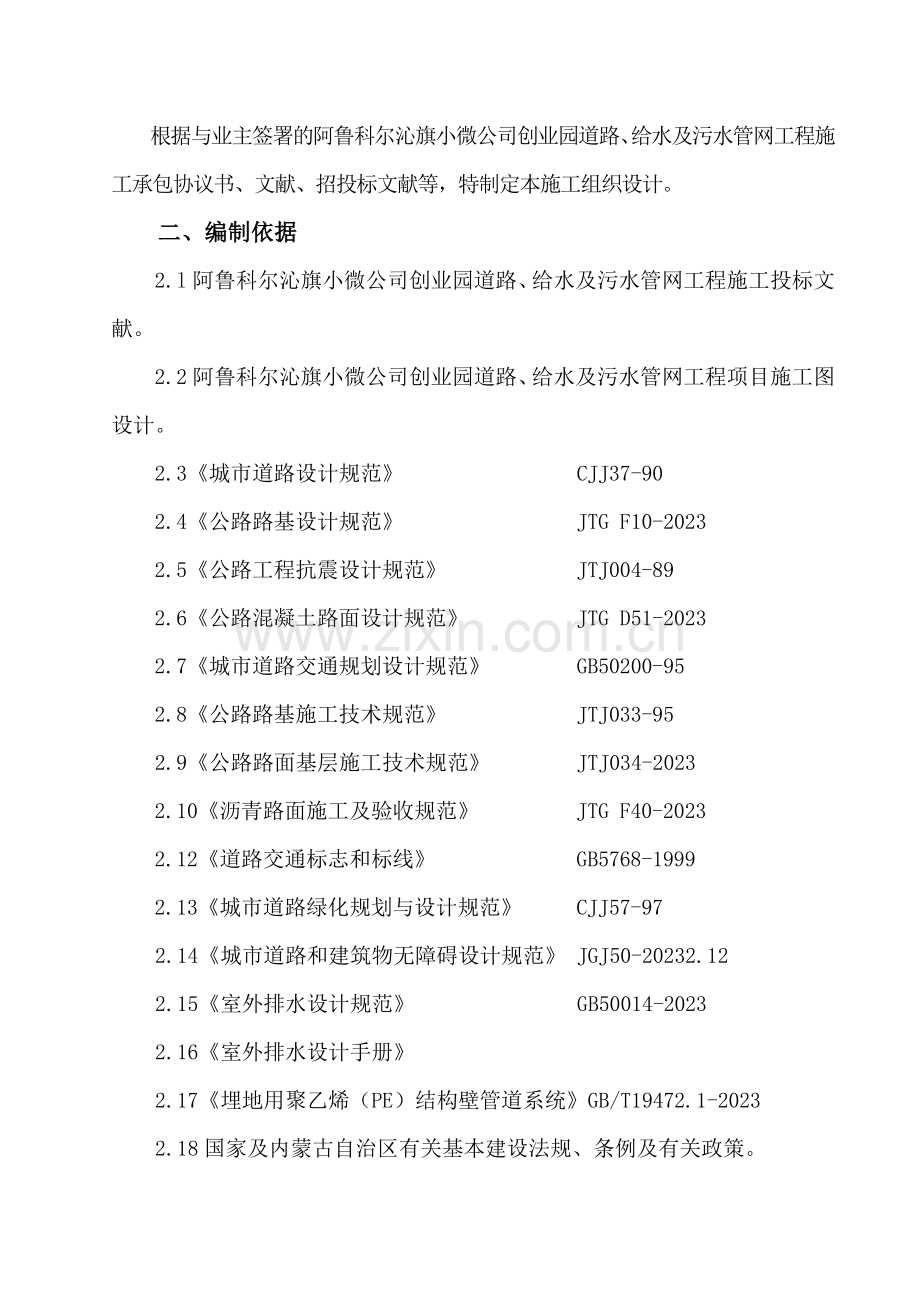

第一章第一章 工程概况工程概况 一、工程概况：一、工程概况：1、工程名称：阿鲁科尔沁旗小微公司创业园道路、给水及污水管网工程 2、工程地址：阿鲁科尔沁旗天山镇孤山上 3、建设单位：阿鲁科尔沁旗工业开发区管理委员会办公室 4、施工单位：赤峰宝昌建筑工程有限公司 5、监理单位：内蒙古金鹏建设监理有限公司 二、工程简介：二、工程简介：阿旗小微公司创业园道路、给水及污水管网工程。本工程路线为纵一路 K0-058.54K0+886.85 全长 945.39，红线宽 18 米。纵二路 K0+021K0+620.18 全长 629.18 米，红线宽 16 米。横一街 K0+080K1+000 全长 920米，红线宽 18 米。横二街 K0+021K1+000 全长 994 米，红线宽 16 米。横三街 K0+021K1+000 全长 994 米，红线宽 16 米。共长 4482.57 米。三、三、技术指标：技术指标：道路等级为城市次干路；路面类型为水泥混凝土路面；道路设计年限为 2023；设计行车时速为 30km/h；路面设计标准轴载为 BZZ100；交通荷载等级为中交通；地震基本烈度为 6 度，地震动峰值加速度为 0.05g。四、四、协议工期协议工期 本协议段工程开工日期为2023 年7 月5 日，竣工日期为2023 年11 月5 日，总工期120 天。第第二二章章 方案编制依据及原则方案编制依据及原则 一、一、编制说明编制说明 根据与业主签署的阿鲁科尔沁旗小微公司创业园道路、给水及污水管网工程施工承包协议书、文献、招投标文献等，特制定本施工组织设计。二、二、编制依据编制依据 2.l 阿鲁科尔沁旗小微公司创业园道路、给水及污水管网工程施工投标文献。2.2 阿鲁科尔沁旗小微公司创业园道路、给水及污水管网工程项目施工图设计。2.3城市道路设计规范 CJJ37-90 2.4公路路基设计规范 JTG F10-2023 2.5公路工程抗震设计规范 JTJ004-89 2.6公路混凝土路面设计规范 JTG D51-2023 2.7城市道路交通规划设计规范 GB50200-95 2.8公路路基施工技术规范 JTJ033-95 2.9公路路面基层施工技术规范 JTJ034-2023 2.10沥青路面施工及验收规范 JTG F40-2023 2.12道路交通标志和标线 GB5768-1999 2.13城市道路绿化规划与设计规范 CJJ57-97 2.14城市道路和建筑物无障碍设计规范 JGJ50-20232.12 2.15室外排水设计规范 GB50014-2023 2.16室外排水设计手册 2.17埋地用聚乙烯（PE）结构壁管道系统GB/T19472.1-2023 2.18 国家及内蒙古自治区有关基本建设法规、条例及有关政策。2.19 现场勘察所获得的资料。三、编制原则三、编制原则 3.1 积极响应设计文献，明确工程范围、技术特点、工期、安全、质量等规定，以设计文献各项规定为依据进行施工总体安排，在工期安排上遵守业重规定并尽量提前完毕。3.2 严格遵守设计文献的规定，符合部颁城市道路设计规范、公路路基设计规范、公路工程质量验收评估标准的规定。3.3 在保证工程质量的前提下，积极采用新工艺、新技术、新机具、新材料、新测试方法，选用科学合理、技术先进、经济合用的施工方案，结合本标段工程的实际情况，实事求是的进行编制。3.4 合理安排施工顺序，做到布局合理，重点突出。施工进度安排上实行平行流水作业，安排好各作业队之间的衔接和配合，避免不必要的反复工作，充足考虑气候、季节对施工的影响。3.5 坚持对施工现场进行全过程监控，实行动态管理，精心组织，认真进行施工现场规划布置。做到文明施工，创标准化施工现场。3.6 进一步推动全面质量管理，严格按照 ISO9002 标准质量体系进行质量控制，实行动态管理和过程监控，积极协助配合监理工程师的工作，严格按照监理工作程序及监理规定组织施工。第三章第三章 施工现场管理施工现场管理 一一、承建本工程的目的、承建本工程的目的 1、质量目的:达成工程竣工合格率 100%，优良品率 95%以上，保证合格工程，力争创优。2、工期目的：120 天 3、安全目的:无重大质量事故、无死亡重伤事故、无重大机械事故。二二、施工总体部署、施工总体部署 1、部署原则（1）充足考虑本协议段的工程特点和难点，保证实现招标文献中所规定的，我单位所坚持的进度、质量、安全和现场管理等目的。（2）保证按期完毕协议内工程施工任务、达成验收标准。在组织施工组织设计时，通过人、材、机的优化配置和施工全过程的严格管理，保证工期目的的实现。（3）依据我单位现有的技术实力、施工管理水平和机械配套能力，充足发挥数年来我们在类似道路工程实践中积累的成功经验，保证安全生产，实现全面创优。（4）坚持文明施工原则，力求把工程对环境和居民生活的影响降至最低。2、组织机构 本工程实行项目法管理，在施工现场成立项目经理部，从公司抽调得力人员组成。项目经理部配项目经理、技术负责人各 1 名，下设五部二室，即工程部、财务部、质检部、物资设备部、综合办公室、实验室。3、设备、人员及材料到施工现场的方法（1）机械、设备由我单位统一协调调配，汽运运抵施工现场。（2）工程管理人员及施工技术人员由我单位按统一委派。专业施工工作队由我公司内部统一组织调度。（3）物资管理部对本工程材料统一管理，按材料的进场计划，及时组织材料货源进场，并做好原材的检查工作，保证材料质量。施工材料重要采用汽运的方式运到施工现场。4、重要工程项目的施工方案、施工方法 第一节：临时设施的准备第一节：临时设施的准备 1、施工用电：项目部进驻工地之后，根据实际情况驻地用电和施工用电运用地方供电系统，架设临时电力线。对重要工点处配备功率充足的发电机组，作为后备电源，以保障停电时能正常的施工，同时配备小型灵活的移动发电机，以保障施工。2、电信设备：为方便施工和管理，进驻公司后，将根据需要与地方政府和电信部门联系，安装有线通信设施和配置必要的无线通信设施。3、供水设施：为保证合理的用水，将根据施工实际需要、驻地生活用水情况等提交用水计划，并与本地政府协商，布设临时用水管道，以保证施工用水，对于部分工地用水可以配备水车，以便灵活供水。4、临时道路：为了方便施工，进驻工地后，根据施工图提供的需要拓宽的临时道路的位置和现场考察情况以书面的形式递交给本地部门，征得批准后，及时进行临时道路的修建，并指派专人养护，定期洒水灭灰，满足施工车辆和机械设备的进出通行。5、实验设备：开工前，我们将建立满足施工现场质量控制和自检设备。6、其他设备：将根据业主的需要和其它规定，满足一切其他设备的配备，如临时排水、急救、防火、防污和垃圾解决等设施的建设。第二节第二节 测量定位及放线测量定位及放线 1、定位测设：根据业主及本地规划部门批准的建筑物位置文献进行测设，因本工程呈零星分部，占地面积大，故需通过导线引测，控制两个正交向的轴线。具体定位措施参见各分项的定位放线图。2、高程传递：根据已施工的工程0.00 为假定高程和施工图中所标注的各高程用水准仪进行复核，以保证高程的对的。第三节第三节 管道敷设管道敷设 一、工具 手锯、量尺、毛刷、棉纱、铁锨、手推车等。二、施工工艺（1）管道应敷设在原状土地或开槽后解决回填密实的地层上。当管道在车行道下时，管顶覆土厚度不得小于 0.7m。（2）管道应直线敷设，碰到特殊情况需运用柔性接口折线敷设时，相邻两节管纵轴线的允许转角应由管材制造厂提供。在一般情况下，平壁管不宜大于1，异形壁管不得大于 2。（3）排水管道工程可同槽施工，但应符合一般排水管道同槽敷设设计、施工的有关规定。（4）管道施工的测量、降水、开槽、沟槽支撑和管道交叉解决等技术规定，应按现行国家标准给水排水管道工程施工及验收规范GB50268 及本地区排水管道技术规程中有关规定执行。（一）、沟槽 1、沟槽槽底净宽度，可按管外径加 0.6m 采用。2、开挖沟槽，应严格控制基底高程，不得扰动基底原状土层。基底设计标高以上 0.20.3m 的原状土，应在铺管前人工清理至设计标高。如遇局部超挖或发生扰动，不得回填泥土，可换填最大粒径 1015mm 的天然级配砂石料或最大粒径小于 40mm 的碎石，并填平夯实。槽底如有坚硬物体必须清除，用砂石回填解决。3、雨季施工时，应尽也许缩短开槽长度，且成槽快、回填快，并采用防泡槽措施。一旦发生泡槽，应将受泡的软化土层清除，换填砂石料或中粗砂。4、人工开槽时，宜将槽上部的混杂土与槽下部可用于沟槽回填的良质土分开堆放，且堆土不得影响沟槽的稳定性。（二）、基础 1、管道基础必须采用砂砾垫层基础。对一般的土质地段，基底可铺一层厚度H 为 0.1m 的粗砂基础；对软土地基，且槽底处在地下水以下时，宜铺垫厚度不小于 0.20m 的砂砾基础，亦可分两层铺设，下层用粒径为 540mm 的碎石，上铺粗砂，厚度不得小于 0.05m。2、管道基础应按设计规定铺设，厚度不得小于设计规定。3、管道基础在接口部位的凹槽，宜在铺设管道时随铺随挖。凹槽长度 L 按管径大小采用，宜为 0.40.6m，凹槽深度 H 宜为 0.050.1m，凹槽宽度 B 宜为管外径的 1.1 倍。在接口完毕后，凹槽随即用砂回填密实。（三）、管道安装及连接 1、管道安装可采用人工安装。槽深不大时可由人工抬管入槽，槽深大于 3m或管径大于公称直径 DN400mm 时，可由非金属绳索溜管入槽，依次平稳地放在砂砾基础管位上。严禁用金属绳索勾住两端管口或将管材自槽边翻滚抛入槽中。混合槽或支撑槽，可采用从槽的一端集中下管，在槽底将管材运送到位。2、承插口管安装，在一般情况下插口插入方面应与水流方向一致，由低点向高点依次安装。3、调整管材长短时，可用手锯切割，断面应与垂直平整，不应有损坏。4、管道接头，除另有规定者外，应采用弹性密封圈封圈柔性接头。5、橡胶圈接口应遵守下列规定：（1）连接前，应先检查胶圈是否配套完好，确认胶圈安放位置及插口应插入承口的深度。（2）接口作业时，应先将承插口（或插口）的内（或外）工作面用棉纱清理干净，不得有泥土等杂物，并在承口内工作面上涂润滑剂，然后立即将插口端的中心对准承口的中心轴线就位。（3）插口插入承口时，小口径管可用人力，可在管端部设立木挡板，用撬棍将被安装的管材沿着对准的轴线渐渐插入承口内，逐节依次安装。公称直径大于 DN400mm 的管道，可用缆绳系住管材用手搬葫芦等提力工具安装。严禁采用施工机械强行推顶管子插入承口。（4）雨季施工应采用防止管材漂浮的措施。可先回填到管顶以上大于一倍管径的高度。当管道安装完毕尚未还土而遭到水泡时，应进行管中心线和管底高程复测和外观检查，如出现位移、漂浮、拨口现象，应返工解决。（四）、管道修补 1、管道敷设后，由意外因素导致管壁出现局部损坏，当损坏部位的面积或裂缝长度和宽度不超过规定期，可采用粘贴修补措施。2、管壁局部损坏的孔洞直径或边长不大于 20mm 时，可用聚氯乙烯粘接溶剂在其外部粘贴直径不小于 100mm 与管材同样材质的圆形板。3、管壁局部损坏孔洞为 20100mm 时，可用聚氯乙烯塑料粘接溶剂在其外部粘贴不小于孔洞最大尺寸加 100mm 与管材同样材质的圆形板。4、管壁局部出现裂缝，当缝长度不大于管周长的 1/12 时，可在其裂缝处粘贴长度大于裂缝长度加 100mm、宽度不小于 60mm 与管材同样材质的板，板两端切割成圆弧型。5、修补前应先将管道内水排除，用刮刀将管壁面破损部分剔平修整，并用水清洗干净。对异形管壁，必须将贴补范围内的肋剔除，再用砂纸或锉刀磨平。6、在管道修补完毕后，必须对管底的挖空部位按支承角 2的规定用粗砂回填密实。（五）、管道与检查井连接 1、管道与检查井的连接，应按设计图施工。当采用承插管件与检查井井壁连接时，承插管件应由生产厂家配套提供。2、管件或管材与砖砌或混凝土浇筑的检查井接连，可采用中介层作法。即在管材或管件与井壁相连部位的外表面预先用聚氯乙烯粘接剂、粗砂做成中介层，然后用水泥砂浆砌入检查井的井壁内。3、检查井底板基底砂石垫层，应与管道基础垫层平缓顺接。管道位于软土地基或低洼、地下水位高的地段时，检查井与管道的连接，宜先采用长 0.50.8m的短管按第 2 条的规定与检查井接连，后面接一根或多根长度不大于 2.0m 的短管，然后再与上下游标准管长的管段连接。（六）回填 1、回填土宜优先运用基槽中挖出的优质土。回填土内不得具有有机杂质，粒径不应大于 5 0 M M，含水量应符合压实规定。2、含水量符合压实规定的粘性土，可作各层的填料。3、碎块草皮和有机含量大于 8%的土，仅用于无压实规定的填方。4、淤泥和淤泥质土不能用作填料，但在软土或沼泽地区，通过解决且含水量符合压实规定的，可用于填方次要部位。5、填土基底已按设计规定完毕或解决好，并办理验槽签证。6、基础、地下构筑物及地下防水层、保护层等已进行检查和办理好隐蔽验罢手续，且结构已达成规定强度。7、管沟的回填，应在完毕上下水道安装（经试水测试合格）或间墙砌筑，并将填区内的积水和有机物等清除干净后再进行。8、在建（构）筑物地面以下的填方，若填筑厚度小于 0.5 0 m，应清除基底上的草皮和垃圾；若填筑厚度小于 1 m，应清除树墩及割去长草。9、填土前，应做好水平高程的测设。基坑（槽）或沟坡上按需要的间距打入水平桩，室内和散水的墙边应有水平标志。10、填料为砂土或碎石类土（充填物为砂土）时，回填前宜充足洒水湿润，可用较重的平板振动器分层振实，每层振实不少于三遍。11、回填土应水平分层夯实，分层厚度和压实遍数应根据土质、压实系数和机具的性能选定。12、分段分层填土，交接处应填成阶梯形，每层互相搭接，其搭接长度应不少于每层填土厚度的两倍，上下层错缝距离 1.0 m。13、对有压实规定的填方，在打夯或碾压时，如出现弹性变形的土（俗称橡皮土），应将该部分土方挖除，另用砂土或含砂石较大的土回填。14、采用机械压实的填土，在角隅用人工加以夯实。人工填土，每层填土厚度为 1 5 0 m m，夯重就 3 0 4 0 k g；每层厚度为 2 0 0 m m,夯重应为 6 0 7 0 k g。打夯要领为夯高过膝，一夯压半夯，夯排三次。夯实基坑（槽）、地坪，行夯路线由四边开始，夯向中间。15、填方的边坡按设计规定，如设计无说明而使用时间较长的临时性填方边坡，当填方高度在 1 0 m 以内，可采用 1：1.5；高度超过 1 0 m,可做成折线形，上部采用 1：1.5，下部采用 1：1.7 5。16、严格控制每层回填厚度，严禁汽车直接卸土入槽。17、雨天不应进行填方的施工。如必须施工时，应分段尽快完毕，且宜采用碎石类土和砂土、石屑等填料。现场应有防雨和排水措施，防止地面流入坑（槽）内。18、施工时，应注意保护有关轴线和标准高层桩点，防止碰撞下沉。19、基础或管沟的混凝土、砂浆应达成一定的强度，不致受损坏时方可进行回填作业。（七）管道密闭性检查 1、管道安装完毕且经检查合格后，应进行管道的密闭性检查。宜采用闭水检查方法。2、管道密闭性检查应在管底与基础腋角部位用砂回填密实后进行。必要时，可在被检查管段的管顶回填到管顶以上一倍管径高度（管道接口处外露）的条件下进行。3、闭水检查时，应向管道内充水并保持上游管顶以上 2m 水龙头的压力。外面检查，不得有漏水现象。管道 24h 的渗水量应不大于按下式计算的渗水量：Q=0.0045Di (9.0.3)式中 Q每 1km 管道长度 24h 的允许渗水量（m3）；Di 管道内径（mm）。第四节第四节 道路工程道路工程 一、道路工程施工（一）、道路工程施工执行的规范 本工程道路施工严格执行国家规范（二）、路基土方施工 1、路基工程施工方法、工艺和技术措施 路堤填筑施工前，一方面对路堤填料进行调查，确认各种填料的分布、数量和特性，做出土方调配计划和施工计划工期，全标段统筹安排，以减少土方运距。2、施工准备及路基清表解决 图纸到位后，组织技术人员，全面熟悉核对施工设计图纸，充足了解设计意图，核对地形及地质资料，并进行必要的加密地质补勘；调查土源，贯彻土方调配方案；复测线路控制网及高程网，进行贯通中线测量及施工放样；组织路基填筑施工技术交底。3、填筑实验 路堤填筑前，对填料、施工所用的挖掘、运送、碾压设备进行实验，拟定不同填料及相相应的碾压机械的碾压参数。4、室内实验 根据现场分布的土源状况，现场取样，进行室内土质分析，采用重型击实实验的方法，拟定各类型填料相应的最佳含水量、最大干密度及满足设计规定的含水量的变化范围等，用以指导路堤填筑过程中的质量控制。5、现场实验 选择有代表性的一段路基作为实验段，进行填筑压实工艺实验。根据实验室拟定的最佳含水量、最大干密度度及我单位进场的机械特性，用不同型号的压路机，采用“正交实验法”进行压实实验，拟定不同压路机、不同压实厚度相应的最佳含水量、最大干密度、各种机械效率系数和核子湿度密度仪、灌砂法等适合的实验检测方法，从而得到不同的压实厚度、不同填料相应的最佳机械组合和施工控制参数，用以指导大面积路堤筑施工。准备阶段 施工阶段 土方测 量 分 格 土 方 整 平 检 验 路 基 推 平 路 拌 机 整修验收阶段 路基填筑压实 平整碾压检测拌和 路基填筑施工工艺流程图 6、路堤填筑施工（1）测量放样：每层填土上料前，均用全站仪准确放出中线、边线位置，测量基顶高程，保证路基填筑线路位置准确，填筑厚实验符合技术规范规定。（2）分格放桩：每层上土前根据中线位置放出 1010m 方格网，保证上土均匀。（3）土方挖运：由大型挖掘机从取土场挖土，采用大型自卸车运至现场后，卸到指定方格网。每个方格网用土车数根据计算拟定。（4）推平布灰：采用推土机粗步平整并检查松铺厚度后，放 55m 方格网，然后按设计掺灰剂量计算出每个方格网的用灰量，采用人工均匀布灰。（5）检查记录：实验人员在取样或测试前必须检查填料是否符合规定，碾压区段是否压实均匀，填筑层厚度是否超过规定厚度。检查项目、标准与频次按有关规范细则执行。路基填土压实的质量检查随分层填筑碾压施工分层检测。检测方法采用环刀法、核子密度仪或灌砂法等监理工程师认可的方法。路基每层填筑压实质量达成设计及验标规定，经检查并报请监理工程师批准后,方可进行下一层填筑施工。（6）路基整修：按设计规定的路基拱度、填筑面高程、相应的路基面宽度，采用挂线找平；初始采用 YZ16 压路机静压一遍，以暴露潜在的凹凸面，并运用平地机辅以人工细平，然后碾压，保证碾压后的平整度、高程等各项指标满足设计规定。7、路基施工注意事项（1）路堤基底为耕植土或腐植土时必须清除；位于路基范围内的树根必须挖除。（2）路基范围清表前必须进行排水、清淤、晾晒。为便于路基边沿部分压实，路基填土宽度每侧应宽于设计 40cm。涵洞、箱形通道缺口填土，两侧对称、均匀分层填筑，以免结构物受到偏压而破坏，同时用小型碾压设备分层夯实。（3）路基在雨季施工时，雨期应加强施工管理，做好临时排水、防护措施。避免路肩和边坡冲毁。填筑过程中，做出与路拱相同的横向坡度，以利于排水。每层填土分区段做到随运摊铺、随布灰、随拌和、随检测、随碾压，并设立 2%以上的横坡，每层填土表面平整度要符合规范规定，以便排水良好。每层填土压实厚度不大于 20 厘米。填土路堤密实度检测重要采用灌砂法。采用核子仪检查压实度时，要先进行标定实验，并由监理工程师确认其可靠性后，再进行检测，使用过程中，要定期采用灌砂法进行校核。填料所用石灰须采用 II 级以上生石灰，使用前 7d 进行充足消解，并过 1cm 的筛，防止填料中混有生石灰块，影响路基填筑质量。边坡按 1:1.5，挖方边坡坡脚设 2.0m 碎落台，挖深均小于 6.0m。风积砂段落，填方边坡均采用 1:2.5；挖方段，当挖深小于 1.5m 时，边坡采用 1:5m 时，边坡采用 1:3，挖方坡脚设 5m 积砂平台。（4）路基压实度采用重型击实标准，路床080cm，零填积挖方080cm，压实度不小于96%；80150cm 压实度不小于94%；150cm 以下，压实度不小于93%。由于该地区为干旱少雨，多为风积沙填筑路基，设计全线填筑土方时洒水按5%考虑，施工时根据填土最加含水量调配使用。路基填料规定，030cm，CBR值不小于8%，填料粒径不大于10cm；3080cm，CBR 值不小于8%，填料粒径不大于10cm，上路堤80150cm，CBR 值不小于4%，填料粒径不大于15cm；下路堤150cm 以下，CBR值不小于3%，填料粒径不大于15cm；零填及路堑路床080cm，CBR值不小于8%，填料粒径不大于10cm。（5）路基施工过程中严禁路基浸水，应做好路基排水措施。路基施工技术规定：填方：深度范围 0-80 厘米不小于 95%；深度范围 80 厘米-150 厘米不小于 94%；深度范围大于 93%；挖方：深度范围 30 厘米不小于 95%。（6）路基施工前，将管线沟槽按标准回填至路床标高，然后进行道路断面其余部分的挖方，挖除该部分土方后，形成统一的土路基层面，统一进行路床整形压实。挖土采用机械挖除，严格控制挖方后土面高程。用平地机按设计路床标高整平。检测、调整路基土方的含水量至接近最佳含水量。压实采用8T 碾初压，20t 振动碾碾压。（三）、软土基解决具体措施 换填天然砂砾规定：级配良好，不含植物残体、垃圾等杂物，石料最大粒径不大于 100mm，含泥量不大于 5%。换填段先做 50 米实验段，检查合格后进行大面积施工。道路结构层下平均换填 50 厘米白灰砂砾土，比例为 10：30：60（白灰：土：砂砾），宽度与垫层同宽，解决长度全路段，道路采用绿化分隔带的横断形式路段，绿化带间的路面结构以机动车道结构为准。在拟定的地段进行软弱地基换土解决，按图纸或监理工程师指示的深度。如施工现场反映的实况上很正常的，我们将按常规进行施工；假如软弱地基开挖到指定标高，开挖基底假如是淤泥层，杂物沉结层 或粉质粘土，应立即报请监理工程师现场踏勘，以便拟定下一步的施工方案，或增长开挖深度，达成抱负或监理工程师认可的地层，或换填砂砾，或用片石加固，这得根据现场实况而拟定。（1）、按图约规定或监理工程师的指示进行软弱地基解决，应将施工方法所要使用的材料、样品和实验报告以及路基沉降观测方案和加载速度，报送监理工程师。（2）、软弱地基地段填筑，要严格控制施工填料的层厚和加载速度，并做好沉降监测。（3）、软弱地基应按监理工程师指示的深度挖除后，用经监理工程师批准的材料回填，并分层摊铺压实。（4）、软弱地基范围内其压实度应以 JTJ051-93 重型击实实验为准分层测定，并按 JTJ071-94 附录 B 的规定进行检查和评估，路基填料摊铺后，应尽快地压实到土方路基压实度 94%96%。一般用 40T 压路机为宜。如无 40T 机械可用大于 18T 以上型号的压路机反复碾压直到该处压实度达成标准为止。软土基解决及路床施工工艺流程图 方案报批 测量放线 土方开挖外运 验收 分层压实 路床成形 含水量检测 压实度检测 （四）天然砂砾垫层 砂砾具有一定的级配，且不宜具有杂质。砂砾的最大粒径不应大于 53MM，砂砾中具有塑性指数的土时，小于 0.075MM 的颗粒含量不宜大于 5%，此层压实度不小于 96%。天然级配砂砾垫层施工工艺流程图 洒水养生 验收 分段验收路床 施工方案审批 监理工程师检查 运送至现场暂存 天然砂砾检查 摊铺 测定含水量 初压 检测高程 整平 复压终压 测量平整度 测定密实度 （五）、基层施工 1、水泥稳定砂砾基层：其 7 天龄期的无侧限抗压强度不小于 3.5MPA，此层压实度不小于 98%。所用水泥强度为 32.5 普通硅酸盐水泥。所用石料压碎值不大于 30%，单个颗粒的最大粒径不得超过 31.5MM。水泥稳定层材料及集料的级配范围如下：液限28%，塑性指数9；集料中硫酸盐含量0.25%，有机质含量2%。此层混合料不得遭雨淋，严禁用薄层贴补法进行找平。施工过程中应限制交通。2、基层混合料按所需数量所有采用集中集中厂拌方法，自卸式载 重车覆盖运送至现场。基层分层进行摊铺，上下两层连续施工时，间隔时间控制在24 小时之内，上层摊铺使用摊铺机进行摊铺，中间不中断。上下两层不 方孔筛孔尺寸（MM）31.5 19 9.5 4.75 2.36 0.6 0.075 通过质量百 分 率（%）100 90-100 60-80 29-49 15-32 6-20 0-5 封闭交通 养生 能连续施工时，保证首层混合料封闭养生时间不少于7 天。混合料全幅摊铺时，采用两台摊铺机前后相距10-15m 同时进行，并同时碾压，避免纵向接缝。设专职筑路小队配合找补。上层混合料 铺前，将下层混合料顶面清扫干净后进行。混合料按规定的松铺厚度均匀摊铺。摊铺前，先在其边线以外各30处修筑土路肩，以保证混合料基层碾压后的压实度均匀一致，宽度符合设计规定。摊铺时混合料的含水量宜高于最佳含水量0.5-1.0%，补偿摊铺及碾压过程的水分损失。混合料从开始到拌合、到压实成型的总时间不超过规定小时。混合料经摊铺和整形后，立即在全宽范围内精心碾压。直线段由两侧向中心碾压，每道碾压与上道碾压相重迭，使每层整个厚度和宽度完全均匀的压实到规定的密实度为止。施工过程中，尽也许采用全幅摊铺并延长摊铺段落，尽量减少接茬。综合工期及施工导行的规定，对必须存在的接茬进行解决，接茬处必须保证达成规定的密实度，采用立茬垂直衔接，对旧茬适当湿润，碾压时在接茬处加强碾压。并在前一幅摊铺时，在靠后一幅的一侧用方木做支撑，方木高度与本层的压实厚度相同，养生结束后在摊铺另一幅之前拆除方木。高程控制用挂基准线方法，下层高程误差控制在10mm 以内，表面平整度控制在5mm 以内。水泥稳定砂砾上基层施工工艺流程图案(厂拌法)施工方案审批 底基层监理验收 洒水湿润底基层 测量放线 培路肩 设立标高控制基准线 摊铺机就位 摊铺 碾压 验收 水泥实验 砂砾过筛 料斗计量 拌合 运送 （六）、混凝土路面 1、施工工艺 在验收合格的基层或对基层进行整修合格后，进行摊铺基准线的测量，然后按下列程序施工，即施工工艺如下：水泥砼供应卸料均匀分布材料铺筑振捣磨平拉毛养护切缝嵌缝 2、施工规定 2.l 施工前准备 21l 根据质量规定验收基层标高与平整度，避免因基层的标高或平整度的不良而影响水泥混凝土面层。212 在合格的基层顶面用经纬仪和水准仪测量出道路中心线和标高，然后，放出基准线，放线时每 5m（弯道段）或 10m（直线段）测设一个点，保证标高准确，线形平顺。213 摊铺机履带行走部位的地基，应稍整平并有能承载履带接地压力的承载力。2.2 混凝土制备 2 2 1 拌制符合质量标准且质量稳定的拌和料，其坍落度宜为 3050mm，砂率直为 40。222 加强材料的计划性，满足天天的摊铺量。223 在满足摊铺量的同时，必须按运送到现场的时间和车辆吨位大小等情况，配备运送车辆，保证摊铺机连续均匀地进行摊铺。养生 2.3 铺筑 231 摊铺及时，均匀。231 根据施工情况，调整摊铺速度以及振动棒位置与振动频率。24 整修 铺筑路面成型后，为了使路面两侧的边角达成规定的平整度，可备有 3m轻型直尺进行整修。天天在开始和结束铺筑时，两端都采用人工立模板和铺筑。两端平整度必须与整个面层保持一致，上述两端处的人工修边必须认真精修。25 拉毛、初期养护 拉毛质量直接影响路面抗滑性能，拉毛可以采用麻袋布拉毛，压纹机压纹或切割成纹。规定纹理均匀、顺直、深度适宜。当混凝土成型后应适时用潮湿的麻袋布或草包覆盖养生，防止表面干缩裂缝，并在 7 天内保持湿治养生。也可采用喷洒化学养护剂养护。26 切缝 掌握好切缝时机是防止施工初期断板的重要措施，应“宁早不晚”和“切缝不浅”，以切缝时刀片不带起碎石为最早切缝时机，切缝深度应为 1314 的板厚（具体根据设计规定）。2.7 灌封缝 当养生结束后即可开始灌封缝，灌封缝前必须清除缝内杂物，保持缝壁干燥，然后选用合适的灌缝料进行灌封缝。28 加强机械维修保养。铺筑水泥混凝土路面，配套机械多，应对机械进行跟踪维修保养。3、质量标准 质量按中华人民共和国交通部颁发的 JTJ07194公路工程质量检查评估标准鉴定。4、施工安全 4l 施工区域要有明显标志和封闭护栏。42 摊铺时要有专人注意周边环境，不要让无关人员走到摊铺机上或走到摊铺的路面上。43 操作人员必须根据作业条件的规定佩戴硬帽、防护眼镜、穿着工作服和使用其他防护器具。44 对机械进行检修和保养工作时，必须先切断电源。45 不要触摸正常运转或带电的机械设备。46 操作人员工作时不得吸烟，动用明火。现场必须备有灭火器材。47 材料车进摊铺机现场时要有专人指挥。48 交通繁忙地段施工时，现场要设专职纠察。七、地面环保砖施工 人行道地面环保砖施工之前应进行道边路缘石的安装施工，路缘石严格按设计位置挂线施工，以保证顺直美观。严格控制道牙的直顺度、高程，对于缺角及不合格不美观的道牙严禁使用，做到线型美观及舒适。地面砖铺砌前应清理基层，然后进行砂浆拌合，砂浆拌合采用砂浆拌合机拌合，小翻斗车运送，严格控制砂浆水灰比。地砖铺砌时应用铁模配合刮尺将砂浆铺平，并稍高于设计高程，然后进行地砖摆放，用橡胶锤击实。铺砌时应注意花纹、花形及盲道砖的摆放，进行挂线施工，三米靠尺随时检查平整度。铺砌后应用湿砂洒面，雾状洒水养护，此期间封闭交通。八、附属工程施工 路缘石及平石在基层施工完毕一段后搭接进行，将位置及标高控制每 20m 按设计位置外放 15cm，红漆点示出于预设木桩顶做为施工控制的依据，采用内外两侧挂线法进行作业。用 3m 直尺检查，以达成顺直美观，标高符合规定为标准，人工接头灌浆勾缝成型并洒水养护。井盖及铁篦子由厂家供货，组织专人安装。六、保证工程质量和工期的措施六、保证工程质量和工期的措施 （一）工程质量保证措施 信守协议，优质高效是我单位一贯的经营宗旨，以质量求生存，以质量求效益，以质量求发展是我单位职工必须遵循的工作原则，保证质量创优关系着公司的生存，发展和信誉。对本工程我们作如下承诺：1、质量方针：守约重义，精诚服务，塑精品工程 2、质量目的：达成工程竣工合格率 100%，优良品率 95%，保证合格工程，力争创优。3、创优措施：（1）建立创优领导组织，明确创优责任制。（2）创优领导组织由项目经理组织创优小组负责，安全质量监查工程师负责平常事务工作。（3）各级业务部门要按照责任制度及业务范围，对创优活动制定相应的措施、实行细则及检查考核标准，并贯彻执行。（4）创优实行过程中，要敢于接受上级检查和群众监督。强化创优宣传教育，做好技术培训工作。全面加强施工技术管理。（5）制定全面细致的安全质量保证措施，与工艺技术紧密连接，使每项工程有工艺规程，有技术保障，有安全质量保证措施。（6）加强内部监查，严格检查制度、建立管理制度。奖惩制度，质量指标与参与施工者个人经济利益直接挂钩，优质优酬，奖优罚劣。贯彻“谁生产，谁管理；谁施工，谁负责质量；谁操作，谁保证质量”的原则。对未实现质量目的者，扣发当月奖金；对导致事故者，处以罚款。提高职工的质量意识，使全体职工明确工程质量与公司生存和发展，个人实际收入密切相关。技术交底制度，在工程施工前和单项工程开工前，召集现场施工的负责同志、技术人员和技术工人对监理单位提供的设计图纸技术规定进行进一步研究，对施工现场进行具体查看，编制具体的施工组织和单项工程施工组织设计。项目总工负责审查，项目经理核准。以便及时指导现场施工，提高施工管理水平。每个单项工程开工前、每月组织一次技术交底会议，把质量管理责任贯彻到人，做到人人心中有底。检查贯彻质量管理情况，对成功的经验加以总结，失败的找出因素，吸取教训避免再次发生，对尚未解决的或新发现的质量问题，提出解决方案。同时根据质量管理情况对班组和个人进行奖惩。材料管理制度，设立专职材料管理员，验证现场购进的每一种每一批材料的出厂和合格证和出厂证，配合质量检查员对所用材料进行抽样检查。购入所有材料由材料员负责登记入库，并做好标记，以便进行质量跟踪管理。现场管理制度，坚持实行内部“三检制”：工程施工过程中，各工序推行“个人自检，班组互检，质检复检”的内部“三检制”制度。加强原材料及中间产品的检查：建立健全施工现场实验室，配备专职实验工程师、实验员，添置必备的仪器、仪表，设备和工器具。具体实行中严把原材料关，对所有原材料及时进行抽样检查，坚决杜绝不合格产品以任何形式进入施工现场。为保证质量体系连续有效地运营，实现工程质量创优目的，建立质量责任制，以实验室实验结果为依据，积极开展创优活动，开展全面质量管理，保证工程质量创优目的实现。质量保证体系如下图 质质 量量 保保 证证 体体 系系 框框 图图 质 量 安 全 部 物 资 管 理 部 （二）工期保证措施 1、建立和健全目的管理制度，项目部实行分工负责，分级管理，各部门实行目的管理。建立严格的奖罚制度，按拟定的作业计划，逐月检查贯彻，质 量 管 理 目 标 确 定 质 量 保 证 体 系 经济保证 思想保证 组织保证 技术保证 经济责任制和奖罚制度 建立健全组织机构和管理制度 先进的资源配置和技 提 高 质 量 意 识 制 定 经 济 责 任 制 制 定 奖 罚 制 度 完 善 计 量 支 付 手 续 实 行 优 质 优 价 预 防 为 主 的 方 针 质 量 回 访 服 务 质 量 意 识 及 诚 信 教 育 试 验 室 施 工 过 程 的 质 量 控制 机 具 材 料 的 质 量 控 制 施 工 准 备 的 质 量 控 制 施 工 组 织 设 计 方 案 控 制 提高经济效益 项 目 部 提高工作技能 改善工作质量 质 量 保 证 实行奖罚，以保证各项目的按期完毕。2、加强计划管理和控制根据施工进度总计划采用网络控制技术编制具体的月计划、周计划，并根据月计划编制施工机械设备、劳动力及材料计划，保证总工期目的的实现。3、对各单项工程进度按月、周、日建立施工形象控制图，用图直观形象地反映实际施工进度，及时检查施工情况发现差距并采用有效措施予以调整。根据每月工程实际进度情况，在保证总进度计划的前提下，关键项目进行优化，调整进度计划，实行动态管理。4、建立和完善工程例会制度。由项目经理主持各部门负责人参与的每月、每周定期召开的工程例会和施工调度会议，加强现场施工指挥调度工作，对施工中出现的问题及时采用措施进行解决，对关键部位要加大人力、物力、财力和机械设备投入，保证工程有条不紊地进行。5、加强技术管理：涉及施工方案、施工工艺、施工质量、技术革新和改造以及技术资料归档管理等。技术管理不仅是工程顺利进行的保证，并且是保证工程质量和工期规定的关键环节。为此，拟建立和健全技术管理责任制，将技术工作责任分工到人。施工前，编制科学合理的施工方案，施工过程中加强现场技术指导和调度工作，对施工中出现的技术问题及新工艺进行施工，提高劳动生产率。施工后期搞好资料归档管理和竣工验收工作，保证工程顺利进行和移交。（三）工期保证的过程控制措施 1、编制科学合理的施工方案。根据本工程的施工特点、设计图纸，结合自身技术特点和工期规定，将本工程按各分项、分部工程进行细化，编制各分项、分部工程的具体、科学、合理的施工方案，并根据施工实际情况及时调整、改善优化施工方案，保证工期、质量和安全。对于特殊过程和关键工序的施工项目，还应编制具体的施工工艺措施和方法。2、搞好材料供应和机械设备管理。根据物资用量计划，分阶段列出所需物资品名、规格和数量，并随时掌握材料的使用时间及资源情况，通过订货、采购、运送、储备等各项工作，保证工程物资，保证将材料按质保量及时配套地供应到使用地点。根据工程实际进度规定准时选购和调遣机械设备，为本工程提供最合适的技术装备，建立机械设备的维护、修理及保养制度，操作人员定员定岗制度，保证设备处在良好的技术状态，为施工有序、均衡发明条件，提高机械设备的完好率、运用率、出勤率，保证施工设备的正常安全地运营。3、加强财务管理。根据工程进度计划，材料计划和设备购买计划等安排合理的资金计划，搞好资金控制和管理，同时安排好项目部施工
