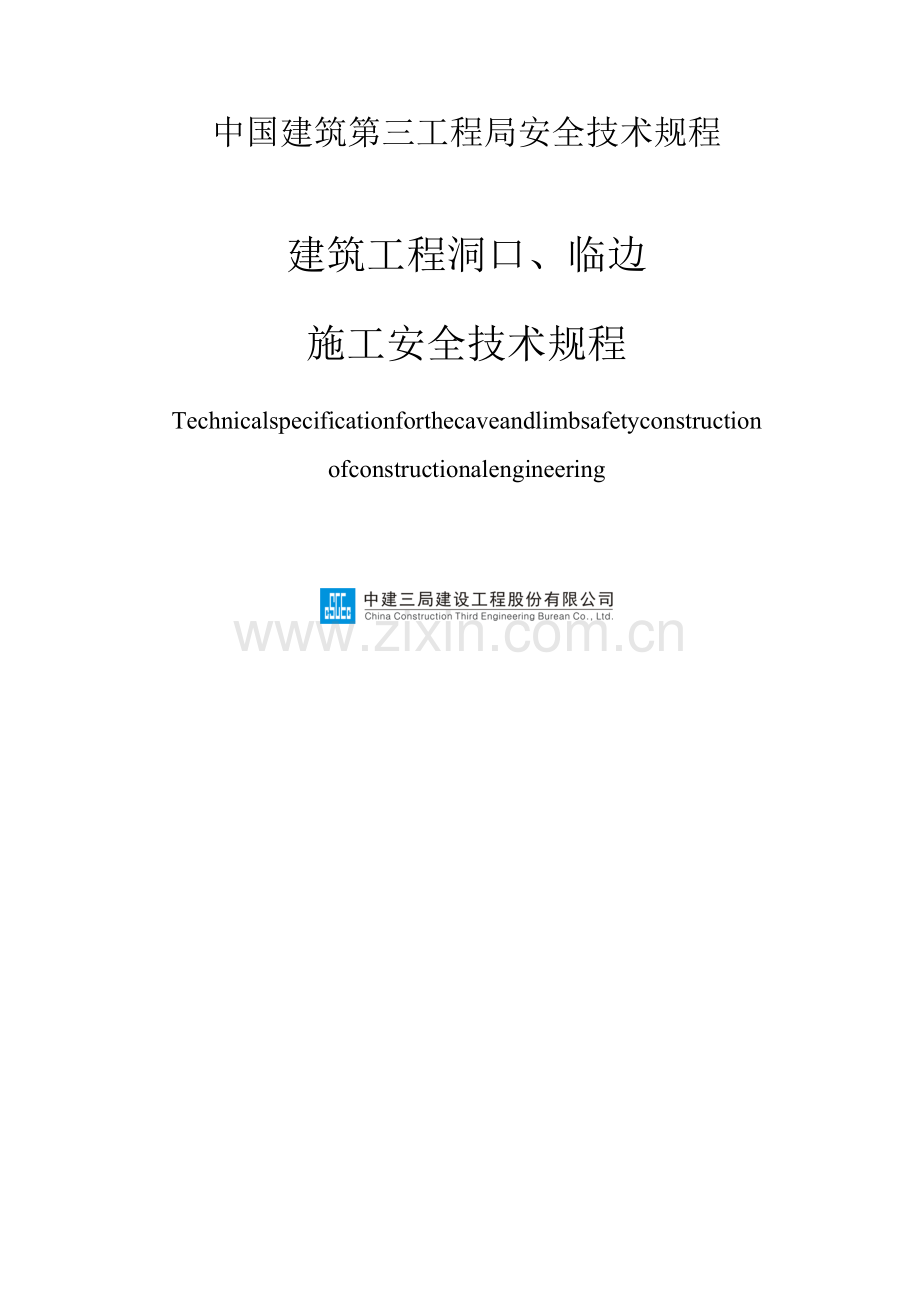

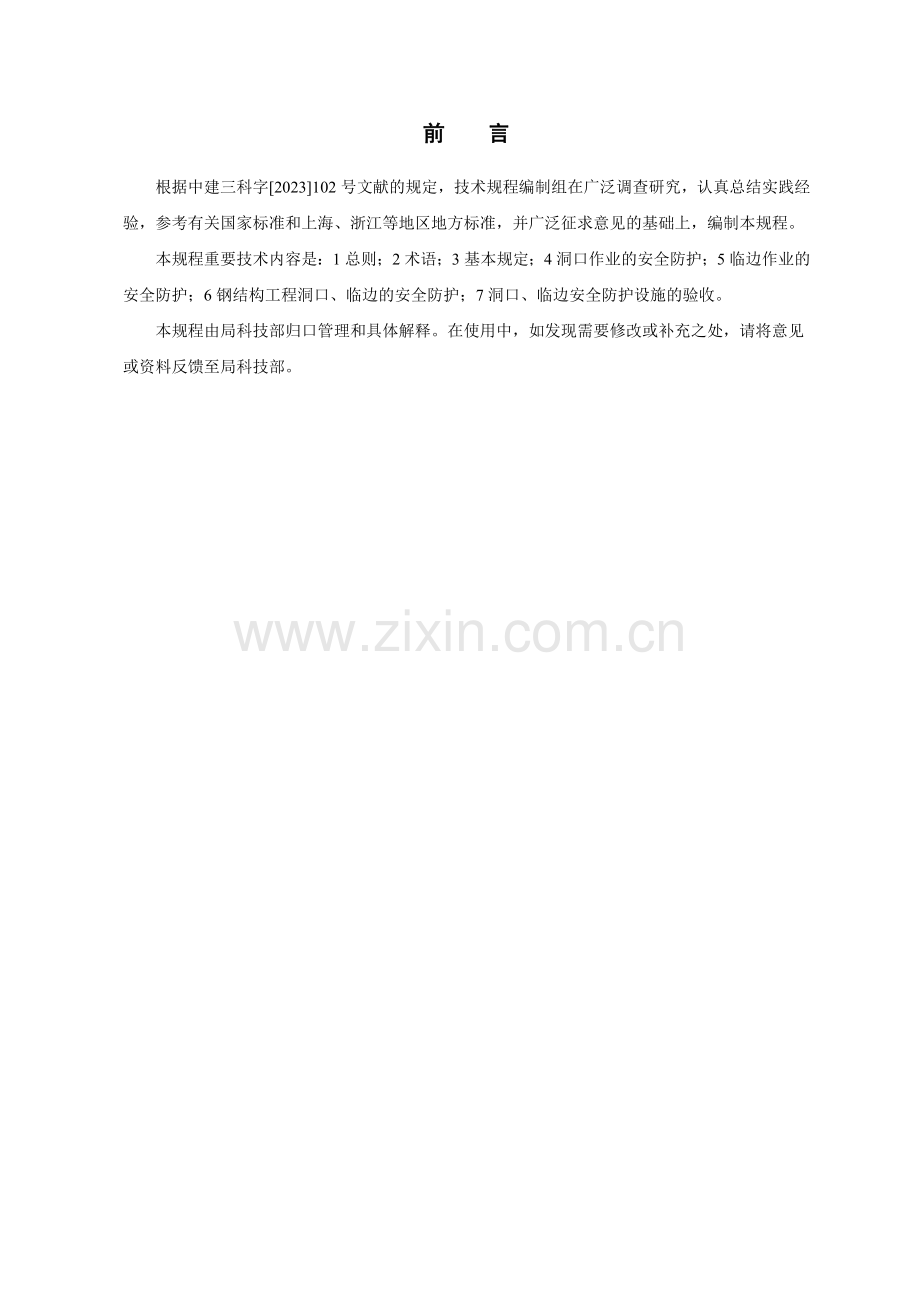

中国建筑第三工程局安全技术规程建筑工程洞口、临边施工安全技术规程Technicalspecificationforthecaveandlimbsafetyconstructionofconstructionalengineering前言根据中建三科字2023102号文献的规定，技术规程编制组在广泛调查研究，认真总结实践经验，参考有关国家标准和上海、浙江等地区地方标准，并广泛征求意见的基础上，编制本规程。本规程重要技术内容是：1总则；2术语；3基本规定；4洞口作业的安全防护；5临边作业的安全防护；6钢结构工程洞口、临边的安全防护；7洞口、临边安全防护设施的验收。本规程由局科技部归口管理和具体解释。在使用中，如发现需要修改或补充之处，请将意见或资料反馈至局科技部。目录1总则12术语23基本规定34洞口作业的安全防护54.1一般规定54.2预留洞口防护54.3电梯井口防护64.4楼梯口防护74.5通道口防护84.6其他85临边作业的安全防护105.1一般规定105.2基坑及采用支撑系统作为施工通道的临边安全防护115.3楼梯、阳台、楼层及屋面临边安全防护135.4跑道、斜道、大型施工设备过道临边安全防护155.5卸料平台、移动式操作平台临边安全防护165.6其他临边安全防护176钢结构工程洞口、临边的安全防护196.1一般规定196.2预留洞口防护196.3楼梯口防护196.3楼层临边安全防护206.4钢梁面、过道临边安全防护206.5其他207洞口、临边安全防护设施的验收21附录A洞口、临边安全防护检查表22附录B洞口、临边安全防护验收移交表23本规程用词说明24附：条文说明251总则1.0.1为贯彻安全生产的方针，加强施工现场安全管理，保证员工在生产过程中的安全和健康，规范中国建筑第三工程局施工现场的所有洞口、临边防护，特制定本规程。1.0.2本规程合用于中国建筑第三工程局国内施工的工业与民用房屋建筑及一般构筑物洞口、临边作业。1.0.3本规程所指的洞口、临边作业，须符合国家标准建筑施工高处作业安全技术规范JGJ80中相关内容。1.0.4洞口、临边作业防护除应符合本规程外，还应遵守国家及地方现行的有关标准和规定。2术语2.1洞口cave在建（构）筑物施工过程中，建（构）筑物结构上所预留的孔洞尺寸短边大于或等于250mm以及桩孔和坑槽的深度在1.5m以上，墙上高度大于或等于700mm，宽度大于或等于450mm的均称之为洞口。涉及楼梯口、电梯井口、预留洞口、通道口等。2.2临边limb凡作业高度在2m或2m以上的无围护设施或虽有围护设施但高度低于0.8m的操作面称为临边。通常涉及阳台周边、屋面周边、楼层周边、上下跑道及斜通道两侧边、卸料平台外侧边等。2.3洞口作业caveoperation孔与洞口边的高处作业。涉及施工现场及通道深度在2m及2m以上的桩孔、人孔、沟槽与管道、孔洞等边沿上的作业。2.4临边作业limboperation施工现场处在临边状态下的作业称为临边作业。2.5防护栏杆protectiverailing布置在平台、通道及作业场合敞开边沿有一定刚度和安全度的拦隔设施。2.6立柱column防护栏杆的垂直构件。2.7扶手handrail附在墙上、立柱上或栏杆上的长条防护构件。2.8横杆bar固定于立柱中部的连接杆件。2.9踢脚板skirtboard固定于立柱下部的防护板。2.10扫地杆bottomtransom贴近地面，连接立杆根部的水平杆。3基本规定3.0.1建筑工程洞口、临边作业的安全技术措施及其所需料具计划清单，必须列入工程的施工组织设计。3.0.2单位工程施工负责人应对工程的洞口、临边作业的安全技术负责并建立相应的责任制。施工前，应逐级进行安全技术教育及交底，贯彻所有安全技术措施和人身防护用品，未经贯彻不得进行施工。3.0.3洞口、临边形成后，必须及时搭设好安全防护设施，并由项目经理或安全负责人组织相关人员验收后合格方可投入使用。在洞口、临边防护设施投入使用前，严禁在相应位置进行洞口、临边作业。3.0.4项目经理部应建立洞口、临边安全防护设施定期巡检制度，专人定期对工程的洞口、临边安全防护设施进行巡查，发现缺陷、隐患、损坏等现象，应立即修理完善；危及人身安全时，必须停止作业。3.0.5洞口、临边安全防护设施安装和拆除过程中，必须采用可靠措施保证施工人员安全，防止人员跌落或落物打击，施工用品必须放入工具袋中，传递对象严禁抛掷。3.0.6洞口、临边作业中的安全标记、工具、仪表、电气设施和各种设备，必须在施工前加以检查，确认其完好，方能投入使用。3.0.7施工作业场合有坠落也许的对象，应一律先行撤除或加以固定。洞口、临边作业中所用的物料，均应堆放平稳，不妨碍通行和装卸。工具应随手放入工具袋；作业中的走道、通道板，应随时清扫干净；拆卸下的对象及余料和废料均应及时清理运走，不得任意乱置或向下丢弃。传递物件严禁抛掷。3.0.8雨天和雪天进行室外洞口、临边作业时，必须采用可靠的防滑、防寒和防冻措施。凡水、冰、霜、雪均应及时清除。遇有六级以上强风、浓雾、暴风雪及台风暴雨等恶劣气候，不得进行室外洞口、临边作业。暴风雪及台风暴雨后，应对洞口、临边的安全设施逐个加以检查，发现有松动、变形、损坏或脱落等现象，应立即修理完善。3.0.9洞口、临边的安全防护设施必须待永久围护设施施工完毕后方可拆除。因作业必需临时拆除或变动安全防护设施的，必须经工程安全和技术负责人批准，并采用相应的可靠措施，作业后应立即恢复。3.0.10在进行洞口、临边安全防护设施移交时，移交单位必须开具相应的书面移交证明，并且经被移交单位验收并签字盖章后方可进行洞口、临边安全防护设施的移交工作。3.0.11在进行防护棚、悬空通道、外挑安全网等操作危险性较高的安全防护设施搭设与拆除时，应设警戒区，并派专人监护。严禁上下同时拆除。3.0.12洞口、临边安全防护设施重要受力构件涉及安全计算时，力学计算按一般结构力学公式，强度及挠度计算按现行有关规范进行，但钢受弯构件的强度计算不考虑塑性影响，构造上应符合现行的相应规范的规定。4洞口作业的安全防护4.1一般规定4.1.1施工现场的所有洞口，必须设立安全可靠的防护设施。4.1.2基坑出入口及转角处、挖孔桩口、通道口等，除设立安全防护设施与安全标记外，夜间还应设红灯示警。4.1.3洞口竖向防护应采用钢管搭设，其材料及搭设规定应符合临边防护之规定。4.1.4洞口水平防护中盖板应采用竹笆、木模板，龙骨应采用木枋、钢管、定型钢筋网片或其他刚度满足规定的可靠构件。盖板及龙骨应满足以下规定：1）盖板采用竹笆的，应铺设双层，层间应互相绑扎牢固；盖板采用竹木模板的，其厚度应不小于15mm。2）龙骨采用木枋的，其截面尺寸应不小于40mm80mm（宽高），间距应不大于400mm；龙骨采用钢管的，应采用48(2.753.50)mm的管材，间距应不大于400mm；龙骨采用钢筋网片的，钢筋直径不得小于14mm，网格间距不大于200mm，钢筋间互相应焊接牢固；龙骨采用其他构件的，其跨中位置必须能承受1000N的外力，间距应不大于400mm。4.2预留洞口防护4.2.1短边边长不大于0.5m的洞口，采用在洞口内紧楔木枋并上铺钉盖板的方式进行防护，也可采用定型钢筋网片上覆盖板的方式进行防护。盖板采用竹木模板，上黄黑色油漆，与楼面搭接长度应不小于150mm，盖板顶应刷。龙骨采用定型钢筋网片的，宜在楼面结构内预埋钢筋，网片框架与之牢固连接，或在钢筋网片下部设立定位筋。图4.2.1短边边长不大于0.5m的洞口防护图4.2.2短边边长为0.51.2m的洞口，采用分别在楼板上下方绑缚木枋固定，上铺钉盖板的形式进行防护，也可采用定型钢筋网片上覆盖板进行防护，或运用贯穿于混凝土板内且网格间距不大于200mm的钢筋构成防护网，上铺盖板进行防护。盖板采用竹木模板，上刷黄黑色相间油漆，并用红色油漆标记“严禁拆移”，与楼面搭接长度应不小于150mm。龙骨采用定型钢筋网片的，宜在楼面结构内预埋钢筋，网片框架与之牢固连接。图4.2.2短边边长为0.51.2m的洞口防护图4.2.3短边边长不小于1.2m的洞口，应沿洞口四周设立防护栏杆，防护栏杆立柱距离洞口边不得小于200mm。洞口内应悬挂安全平网，并与防护栏杆立柱绑扎连接。栏杆外侧应张挂“当心坠落”安全警示标志。图4.2.3短边边长不小于1.2m的洞口防护图4.2.4天井、采光连廊及其他洞口尺寸较大且无法悬挂安全平网的，应按临边规定进行防护。4.3电梯井口防护4.3.1电梯井门洞口应安装1.41.8m高上翻式安全防护门，防护门与两侧竖向结构的搭接长度应不小于150mm，防护门底部应安装200mm高踢脚板，防护门外侧应悬挂“当心坠落”安全警示标记。4.3.2电梯井安全防护门采用钢格栅防护门，由型钢或钢筋焊接加工而成，型钢或钢筋格栅间距应不大于150mm。防护门采用钢筋加工的，框架钢筋直径不得小于18mm，其余格栅钢筋直径不小于14mm；防护门采用型钢加工的，其强度和稳定性必须满足规定。4.3.3电梯井安全防护门上部与结构间应采用铰链连接，铰链用螺栓固定在结构上。4.3.4电梯井井洞内的水平向应自坑底以上第一层楼面起每层悬挂安全平网，每三层且最多10m设立一道钢管、木枋、竹笆或模板组成的硬隔离平台。硬隔离平台应向门洞侧倾斜1015%的坡度，钢管搁置在洞壁预留洞口内，其搁置长度应不小于150mm。图4.3.4电梯井安全防护图4.3.5结构施工期间，电梯井安全防护门应采用固定措施，防止人员启动。4.3.6对于后砌墙的多个电梯井相连、或门洞尺寸较大的电梯井口，其竖向的安全防护应按临边进行防护。图4.3.6多电梯井的安全防护4.4楼梯口防护4.4.1尚未安装永久性栏杆的楼梯顶层出入口必须设立防护栏杆，防护栏杆的设立必须符合一般规定。4.1.2回转式楼梯间应在首层张挂安全平网，其上每隔两层且不大于10m设一道安全平网。图4.4.1楼梯口防护图4.5通道口防护4.5.1在楼层的入口处、施工现场施工人员流动密集的通道上方、井架首层入料口、施工电梯首层出入口等部位应设立防护棚。4.5.2防护棚的高度应大于出入口高度，且其宽度须宽于建筑物进出口两侧各0.5m，搭设长度应根据建筑物坠落半径拟定，以58m为宜。用于汽车通行的安全通道，防护棚尺寸应不小于4m4m（宽高）；用于人行的安全通道，防护棚尺寸应不小于3.5m4m（宽高）。4.5.3防护棚应采用钢管扣件搭设，两侧搭设剪刀撑并满挂安全网。防护棚顶部应搭成双层结构，上层满铺双层竹笆，下层满铺木脚手板或模板，层间间距必须大于0.7m，两侧满挂竹笆。防护棚两侧立杆应高出顶棚0.7m以上，四周应采用竹笆进行围护。图4.5.3通道口防护图4.6其他4.6.1垃圾井道和烟道，应随楼层的砌筑或安装而消除洞口，不能及时消除洞口的，应按预留洞口作防护。管道井施工时，除按上款办理外，还应加设明显的标志。4.6.2混凝土泵管口应在洞口内紧楔木枋，上面铺钉模板形成木盒进行防护。盖板上应刷黄黑色油漆，并用红色油漆标记“严禁拆移”。图4.6.2混凝土泵管口安全防护图4.6.3后浇带洞口防护应采用竹笆或模板覆盖，并与后浇带钢筋网绑缚固定。露天的后浇带洞口，宜在后浇带两侧结构上砌砖120mm高并粉刷，内铺间距为400mm的木枋，上盖模板并覆盖薄膜防护。图4.6.3露天后浇带安全防护图4.6.4人工挖孔桩桩口、降排水（井点）工程的井口四周设立牢固定型的金属围栏和警示标记。4.6.5钻孔灌注桩、人工挖孔桩等成型桩孔以及地下连续墙的导墙基槽等，宜填土压实。回填土规定土质优良，密实度好，并分层夯实。5临边作业的安全防护5.1一般规定5.1.1建筑工程施工现场合有临边，必须设立安全防护栏杆。5.1.2用于临边作业防护的钢管栏杆及立柱应采用48（2.753.50）mm的管材，以扣件或焊接固定。5.1.3防护栏杆采用钢管扣件搭设，也可采用配装式栏杆。防护栏杆由扫地杆、横杆、扶手及立柱组成，扫地杆离地200mm，栏杆离地高度为0.50.6m，扶手离地高度为1.2m，立柱按不大于2m设立，距离结构或基坑边不得小于100mm，与预埋或锚固在钢筋混凝土内的预埋铁件、钢筋或膨胀螺栓连接。5.1.4防护栏杆内侧应满挂密目安全网，或在栏杆下边设立200mm高踢脚板，踢脚板必须与立柱牢固连接。踢脚板上如有孔眼，不应大于25mm。踢脚板板下边距离底面的空隙不应大于10mm。图5.1.3临边防护栏杆的构造5.1.5防护栏杆应每隔2根立柱且最多6m设立斜撑一道，以设在立柱外0.6m为宜，斜撑底部紧贴地面应有水平连接杆与立柱牢固连接。图5.1.5防护栏杆斜撑的设立5.1.6防护栏杆转角处应设斜拉杆加强，竖向斜拉杆宜呈45角与转角处立杆牢固连接，水平斜拉杆应与扫地杆牢固连接，连接位置以转角处立柱位置沿两扫地杆方向各1m为宜。图5.1.6防护栏杆转角处斜拉杆的设立5.1.7防护栏杆宜刷300mm长黄黑相间油漆，踢脚板宜斜向45度涂刷150mm宽黄黑相间油漆。图5.1.7防护栏杆及踢脚板油漆涂刷方法5.1.8立柱的固定及其与横杆的连接，其整体构造应使防护栏杆在上杆任何处，能经受任何方向的1000N外力。5.2基坑及采用支撑系统作为施工通道的临边安全防护5.2.1开挖深度超过2m的基坑临边、悬空高度超过2m栈桥临边，必须设立防护栏杆。防护栏杆构造除应符合一般规定外，还须符合以下规定：1）无围护措施（如放坡）或采用柔性围护（如土钉墙）的基坑，防护栏杆立柱应打入地面0.50.7m深，且与基坑边坡的距离不得小于0.5m；基坑坡顶设立有不小于100mm厚混凝土硬化层的，可在硬化层内预埋铁件、钢筋或锚固膨胀螺栓，防护栏杆立柱与之焊接牢固，且与基坑边坡的距离不应小于0.5m。图5.2.1-1无围护措施或采用柔性围护的基坑临边安全防护示意图2）采用地下连续墙、围护桩等刚性围护措施的基坑，且围檩（或顶圈梁）顶与周边地坪齐平，其临边防护栏杆立柱可锚固在围檩（或顶圈梁）外侧，也可在围檩（或顶圈梁）内预埋铁件、钢筋或锚固膨胀螺栓，立柱与之牢固焊接。防护栏杆立柱锚固在围檩（或顶圈梁）外侧的，立柱应打入地面0.50.7m深。图5.2.1-2围檩（或顶圈梁）顶与周边地坪齐平时刚性围护的基坑临边安全防护示意图3）采用地下连续墙、围护桩等刚性围护措施的基坑，且基坑周边围檩（或顶圈梁）标高低于周边地坪标高时，其临边防护栏杆应设立在围檩（或顶圈梁）外的坡顶上，立柱应打入地面0.50.7m深，且与坡边的距离不小于0.5m。图5.2.1-3围檩（或顶圈梁）低于周边地坪标高时刚性围护的基坑临边安全防护示意图5.2.2以基坑支撑作为临时施工信道的，信道两侧必须设立防护栏杆。防护栏杆立柱应与支撑截面上、下端两道小横杆紧扣搭设。图5.2.2支撑做临时通道时的安全防护示意图5.3楼梯、阳台、楼层及屋面临边安全防护5.3.1无外脚手架等围护设施、未砌筑围护墙或窗台高度低于0.8m的楼层周边，楼层内大空间架空周边，尚未安装栏杆、栏板或安装有栏板但其高度低于0.8m的阳台，无女儿墙或女儿墙高度低于0.8m的屋面，屋面上的水塔与水箱周边，雨蓬与挑檐边等工作边沿无围护设施或围护设施高度低于0.8m的，必须设立防护栏杆。图5.3.1楼层、屋面、阳台、楼梯、屋顶水箱或水塔临边安全防护示意图5.3.2临街面楼层周边，宜采用全封闭式外脚手架封闭。没有采用全封闭式外脚手架封闭的，楼层周边应设防护栏杆，高度应为1.8m，横杆为两道，离地高度分别为0.6m和1.2m。图5.3.2临街面楼层临边安全防护示意图5.3.3坡度大于1:2.2的屋面，防护栏杆高度应为1.8m，横杆为两道，离地高度分别为0.6m和1.2m。防护栏杆内侧应满挂密目安全网，栏杆下边应设立200mm高踢脚板。图5.3.3坡度大于1:2.2的屋面临边安全防护示意图5.3.4分层施工且尚未及时安装永久栏杆的楼梯口和梯段边，必须随工程结构进度安装防护栏杆，防护栏杆的材料及构造应符合一般规定。防护栏杆也可采用钢筋焊接而成，扫地杆、横杆和扶手的直径应不小于16mm，立柱直径应不小于18mm，间距按不大于1.5m设立。楼梯口处应设照明设施，保证通行所需的光线照度。5.3.5室外楼梯、一侧或两侧悬空高度大于2m的楼梯，其临边防护栏杆内侧必须满挂密目安全网。5.3.6头层墙高度超过3.2m的二层楼面周边，以及无外脚手架的高度超过3.2m的楼层周边，必须在外围架设安全平网一道。图5.3.6安全平网防护示意图5.4跑道、斜道、大型施工设备过道临边安全防护5.4.1跑道、斜道、井架与施工电梯及塔吊等大型施工设备人员出入信道及材料运送信道的临边必须设立防护栏杆，其中用于材料运送的跑道、斜道，其防护栏杆内侧应由内向外满挂竹芭和密目安全网。5.4.2信道宽度必须大于通道口或电梯门宽度0.5m，地面通道上部应装设安全防护棚。5.4.3施工电梯通道架体必须专项设计并进行安全验算，通道两侧防护栏杆应满挂密目安全网，并在外侧栏杆底部设立200mm高踢脚板。信道口位置应设立1.8m高安全防护门，防护门应采用双扇内开式，由型钢或钢筋焊接而成，型钢或钢筋格栅间距应不大于150mm。防护门采用钢筋加工的，框架钢筋直径不得小于18mm，其余格栅钢筋直径不小于14mm；防护门采用型钢加工的，其强度和稳定性必须满足规定。图5.4.3施工电梯过道临边安全防护示意图5.4.4井架须用安全网进行三面围护封闭，网与网拼接严密，井架口应设立安全防护门。双笼井架通道中间，应予以分隔封闭。5.4.5出入塔吊的通道一端必须与塔吊牢固连接，另一端搁置在楼面上，搁置长度应不小于1m，并做好限位措施，防止架体脱离结构面。通道宽度以0.91.2m为宜，底部应满铺脚手板并牢固绑扎，防滑条间距以450mm为宜。图5.4.5塔吊出入通道安全防护示意图5.5卸料平台、移动式操作平台临边安全防护5.5.1各种垂直运送卸料平台的三侧边，移动式操作平台四周，必须设立防护栏杆。5.5.2落地式卸料平台应专项设计并进行安全验算，其临边防护栏杆的设立除应符合一般规定外，还须符合下列规定：1）立柱与平台搭接长度不小于0.5m，按不大于1.2m间距设立。2）防护栏杆内侧应由内至外满挂竹笆和密目安全网，栏杆外侧底部应设立200mm高踢脚板。5.5.3悬挑式卸料平台应进行专项设计并必须进行安全验算，其临边防护栏杆的设立除应符合一般规定外，还应符合下列规定：1）防护栏杆必须与平台焊接成为一个整体，不得采用扣件搭设，立柱间距应不小于1.2m。2）防护栏杆内侧满挂钢板网或层板，并与平台牢固连接。采用钢板网围护的，其孔径不大于10mm。图5.5.3悬挑卸料平台安全防护示意图5.5.4移动式操作平台采用普通钢管扣件搭设，也可采用门型脚手架搭设或由钢管焊接而成，其防护栏杆应与平台连接成为一个整体。5.6其他临边安全防护5.6.1当悬挑脚手架采用双斜支撑时，须在斜撑内侧自下而上满挂密目安全网，架体内侧设临边安全防护栏杆。图5.6.1斜撑式悬挑脚手架临边安全防护示意图5.6.2错层施工的楼面临边，先后流水施工的后浇带或施工缝等临边，以及其他留置时间较长的结构临边，必须设立安全防护栏杆。6钢结构工程洞口、临边的安全防护6.1一般规定6.1.1钢结构工程所有洞口、临边，必须设立安全可靠的防护措施。6.1.2用于钢结构工程洞口、临边作业防护的安全防护绳以直径911mm的钢丝绳为宜，与结构或固定在结构上的钢管立柱捆绑连接；防护用的钢管栏杆及立柱应采用48(2.753.50)mm的管材，以扣件、夹具、套管、焊接或螺栓连接固定。6.1.3防护栏杆采用钢管扣件搭设，也可采用配装式栏杆。防护栏杆由扫地杆、横杆、扶手及立柱组成，扫地杆离地200mm，栏杆离地高度为0.50.6m，扶手离地高度为1.2m，立柱按不大于2m设立，距离结构或基坑边不得小于100mm，与结构用扣件、夹具、套管、焊接或螺栓连接固定。6.1.4防护栏杆内侧应满挂密目安全网，或在栏杆下边设立200mm高踢脚板，踢脚板必须与立柱牢固连接。踢脚板上如有孔眼，不应大于25mm。踢脚板板下边距离底面的空隙不应大于10mm。6.1.5防护栏杆立柱的固定及其与横杆的连接，其整体构造应使防护栏杆在上杆任何处，能经受任何方向的1000N外力。安全防护绳应能在任意位置经受1000N外力而不至断裂、滑动和脱落。6.2预留洞口防护6.2.1高层钢结构工程的洞口，必须铺设竹木模板或安全平网覆盖防护。平网周边应与钢结构的栓钉绑扎牢固。洞口周边栓钉尚未施工或没有栓钉的，应设立略大于洞口的钢管框架作为安全网连接处，水平网与钢管绑扎连接，绑扎点最大间距不应大于0.2m，单边最少绑扎点不应少于三处，钢管框架应采用可靠措施防止水平滑动。6.2.2钢梁跨间空洞，水平向应满挂安全平网，立面间隔应按钢柱每节设立一道，重点部位应层层挂设。安全网与钢梁间可用钢筋绑扎连接或用焊接在钢梁上的钢挂钩连接，钢筋和钢挂钩的直径不应小于12mm。6.2.3当安全网因空洞因素不能覆盖到钢梁边沿，无法采用挂钩、钢筋绑扎连接时，可将安全网间互相连接起来，直至能覆盖到钢梁边沿并可以采用挂钩、钢筋绑扎连接为止，但最多相连接张数不应大于5张。6.3楼梯口防护6.3.1施工中的钢楼梯，应在楼梯口设立明显警示牌，并在1.2m高处拉设安全绳和警戒绳，严禁非施工人员进入施工中的钢楼梯行走。6.3.2尚未安装永久防护栏杆的钢楼梯，应在楼梯两侧1.2m高处分别拉设安全绳，安全绳与搭设或焊接在休息平台处的钢管立柱拉接，也可直接绑扎在两端的钢构件上。6.3.3钢楼梯口或中间踏步处应设照明设施，保证通行所需的光线照度。6.3楼层临边安全防护6.3.1钢结构工程施工现场合有临边，均须设立安全防护绳，外围框架及其他重要危险部位还须设立安全防护栏杆。6.3.2高层及超高层钢结构施工楼层周边必须设立安全防护栏杆和外挑网，顶层结构可不设立外挑网。6.3.3外周防护栏杆应在地面钢梁吊装前安装完毕，高度以不小于2m为宜，扫地杆离地高度为200mm，其余横杆竖向间距不应大于1m，立杆间距不应大于1.8m。6.3.4防护栏杆应在内侧设立斜向支撑，支撑间距同立杆间距，支撑与外周防护栏杆互相倾斜，并通过底部水平连接杆形成稳定三角形。6.3.5外挑网应设立在结构四周（施工电梯位置除外），外挑长度以不小于6m为宜，与结构平面间夹角以30为宜。6.3.6外挑网应分片设立，每片应使用钢管焊接成长6m、宽3m的框架，底层绑扎安全平网，大横杆以内再覆盖一层密目安全网。外挑网单片框架应分别与安全防护栏杆立柱通过旋转扣件连接固定，远端通过斜拉钢丝绳与上一楼层构件连接，每个框架之间互相独立，其间距不应大于50mm。外挑网竖向两道为一个单元，每道间距为一节，循环向上翻转提高。6.4钢梁面、过道临边安全防护6.4.1钢梁吊装就位后，应在钢梁上部1.2m处设立安全防护绳，安全绳拉设不宜太紧，应捆绑在钢梁两端的钢构件上或设立于钢梁两端的拉杆上。拉杆与钢梁间可采用夹具、栓接、焊接等方式连接。6.4.2当通行钢梁两侧临边不具有张挂安全平网条件时，必须在一侧上部1.2m处拉设安全绳。6.4.3高层及超高层钢结构施工作业面，应沿内筒结构周边设立环通通道。通道采用钢管及脚手板搭设，宽度应不小于1m，脚手板之间应使用铁丝绑扎固定。通道下方必须挂设安全平网。6.4.4钢结构作业层面未移交前应满挂安全平网。6.5其他6.5.1钢结构工程施工用的操作平台、操作架，必须设立有安全围护设施，围护高度不得低于施工人员操作面以上1.2m，围护立柱间距不宜大于1.2m，并应与操作平台焊接成为整体。7洞口、临边安全防护设施的验收7.0.1洞口、临边防护使用的钢管、扣件应符合下列规定：1）钢管、扣件应有产品质量合格证、质量检测报告等质量证明材料，扣件还应具有生产许可证。2）钢管、扣件使用前必须通过检查，不应使用有裂缝、结疤、分层、错位、硬弯、压痕及深的滑道等缺陷的钢管。严禁使用有裂缝、变形的扣件，出现滑丝的螺栓螺母必须更换。3）钢管、扣件使用前应进行防锈解决，应按规定进行复试合格后使用。7.0.2洞口、临边防护使用的密目安全网应符合下列规定：1）密目安全网的网目密度不应低于2023目/1000mm2。2）密目安全网耐贯穿实验不穿透（耐贯穿实验：将密目安全网与地面成30度夹角，在其中心上方3m处，用5Kg重的钢管垂直自由落下）。3）单片密目安全网长度不小于3m，宽度不小于1.2m，每张安全网重量不宜超过1.5Kg。4）同一张安全网上的同种构件的材料、规格和制作方法须一致。外观应平整。5）新网必须有国家指定的监督检查部门批量验证和工厂检查合格证。旧网必须有允许使用的证明书或合格的检查记录。7.0.3洞口、临边防护中使用的木枋规格尺寸不得小于40mm80mm（宽高），模板厚度不小于15mm。7.0.4洞口、临边安全防护中使用的竹笆，应为横向密编，纵片不得少于5道，每道用双片，横片应一反一正，且周边应用两根竹片相对夹紧，并打眼穿铁丝扎牢。竹片宽度不得小于30mm，厚度不得小于8mm，严禁用腐朽的毛竹制作。7.0.5通过专门设计、计算的平台或通道应按图纸、计算书或专项施工方案进行施工，其中使用的型钢等材料应有产品质量合格证、质量检测报告等质量证明材料。7.0.6洞口、临边的安全防护由项目经理组织项目经理部相关人员按照施工组织设计（或专项方案）规定进行检查与验收。7.0.7外脚手架上下通道、井架与施工电梯出入通道、卸料平台以及宽度超过5m的通道等临边安全防护搭设完毕后，项目经理部须在自检合格后上报公司（或分公司）安全主管部门验收和备案。7.0.8洞口、临边安全防护验收项目及验收标准见附录A。7.0.9需要移交的洞口、临边安全防护验收移交标准见附录B。7.0.10洞口、临边作业应在相应部位安全防护设施验收合格并挂牌标记后进行。7.0.11验收后的洞口、临边安全防护，其平常维护和检查由项目经理部组织进行。附录A洞口、临边安全防护检查表项目名称:验收时间：序号检查项目检查标准备注1钢管、扣件的质量证明材料须有检测报告和产品质量合格证等质量证明材料。由资料员保存扣件须提供生产许可证。钢管扣件须按规定复试合格后使用。2楼梯口、电梯井口防护楼梯口设立符合规定的栏杆。回转式楼梯间应在首层张挂安全平网，每隔两层且不大于10m设一道安全平网。电梯井口设立上翻式安全防护门，门栅间距不大于150mm。电梯井内自坑底以上第一层楼面起每层张挂安全平网，每隔2层（不大于10m）设立硬隔离平台，网内无杂物，网与井壁间隙不大于100mm.防护设施应形成定型化、工具化并应符合规定规定。3预留洞口、坑井防护洞口临边有防护措施，一个项目的防护措施应形成定型化、工具化并应符合规定。短边边长大于1.2m的洞口采用四周防护并张挂安全平网。4通道口防护在建工程的地面入口处和施工现场人员流动密集的通道上方，应有防护棚。防护棚应宽于通道两侧各0.5m。防护棚的长度应不小于5m，防护棚两侧应用密目式安全网封严。防护棚上严禁堆放材料。防护棚顶棚上层材料选用双层竹笆，下层材料采用50mm厚木板或相称50mm厚木板强度的其他材料。5阳台、楼板、屋面等临边防护施工现场的临边防护栏杆高度不小于1.2m，应设扫地杆、横杆和扶手。当临边外侧临街道以及坡度大于1:2.2的屋面，防护栏杆高度为1.8m，中间须增设一道横杆，敞口立面应用密目网进行全封闭。6井架与施工电梯出入通道临边安全防护大型设备的作业平台应有搭设方案。信道宽度必须大于通道口或电梯门的宽度0.5m。设备过道或平台应满铺脚手板，必须采用50mm厚木板或相称50mm厚木板强度的其他材料搭设平整牢固，不准采用竹板及厚度不一的板材，板与板应进行固定。井架、电梯等各楼层进料口与运料通道的结合处安全防护门高度宜在1.8m，门的下沿离通道面不应超过500mm，其强度应能承受1000N/m水平荷载。7卸料平台、移动式操作平台临边安全防护施工现场合用各种卸料平台，必须专项设计并按施工方案或图纸施工。卸料平台应制作成定型化、工具化的结构。卸料平台无论采用钢丝绳吊拉还是型钢支承，都应能简朴合理地与建筑结构连接。验收人员：附录B洞口、临边安全防护验收移交表工程名称：施工单位：验收部位：序号验收项目验收要求验收结果1钢管、扣件的质量证明材料须有检测报告和产品质量合格证等质量证明材料。扣件须提供生产许可证。钢管、扣件须按规定复试合格后使用。2楼梯口、电梯井口防护楼梯口设立1.2m高防护栏杆和200mm高扫地杆，杆件里侧挂密目式安全网；电梯井口设立1.41.8m高防护栅门，其中底部设200mm高踢脚板，电梯井内自坑底以上第一层楼面起每层拉设一道安全平网，不超过三层（不大于10m）设立硬隔离平台。防护设施定型化，工具化，牢固可靠。3预留洞口、坑井防护短边边长1.2m以内的预留洞口、坑井须用固定盖板防护；短边边长1.2m以上的洞口四周设200mm高扫地杆和0.6m、1.2m两道水平杆，杆件里侧用密目安全网围护，洞口张挂水平安全网；防护设施应形成定型化、工具化。4通道口防护进料（人）通道口、进出建筑物主体通道口和场地内、外道路中心线与建筑（或外架）边沿距离分别小于5m和7.5m的通道应搭设双层防护棚，各类防护棚应有单独的支撑系统，不得悬挑在外架上。5阳台、楼板屋面等临边防护阳台、楼板、屋面等临边应设立离地高度为200mm的扫地杆以及0.6m和1.2m的两道水平杆，立杆里侧用密目式安全网封闭或在底部外侧设立200mm高踢脚板，防护设施与建筑物应固定连接。6井架与施工电梯出入通道临边安全防护大型设备的作业平台应有搭设方案。信道宽度必须大于通道口或电梯门的宽度0.5m。设备过道或平台应满铺脚手板，必须采用50mm厚木板或相称50mm厚木板强度的其他材料。搭设平整牢固，不准采用竹板及厚度不一的板材，板与板应进行固定。井架、电梯等各楼层进料口与运料通道的结合处安全防护门高度宜在1.8m，门的下沿离通道面不应超过0.5m，其强度应能承受1000N/m水平荷载。7卸料平台、移动式操作平台临边安全防护施工现场合用各种卸料平台，必须专项设计并按施工方案或图纸施工。卸料平台应制作成定型化、工具化的结构。验收结论意见验收人员总承包单位安全总监：移交安全人员：接受安全人员：验收日期：本规程用词说明1为便于在执行本规程条文时区别对待，本规程条文中对规定严格限度不同的用词说明如下：1）表达很严格，非这样做不可的：正面词采用“必须”或“须”；反面词采用“严禁”。2）表达严格，在正常情况下均应这样做的：正面词采用“应”；反面词采用“不应”或“不得”。3）表达允许稍有选择，在条件许可时一方面应这样做的：正面词采用“宜”；反面词采用“不宜”。4）表达有选择的，在一定条件下可以这样做的：正面词采用“可”；反面词采用“不可”。2本规程条文中指明必须按指定标准执行的用词为：“应执行规定”，“应符合的规定（或规定）”。中国建筑第三工程局安全技术规程建筑工程洞口、临边施工安全技术规程条文说明目录1总则282术语293基本规定304洞口作业的安全防护314.1一般规定314.2预留洞口防护314.3电梯井口防护314.4楼梯口防护314.5通道口防护314.6其他315临边作业的安全防护325.1一般规定325.2基坑及采用支撑系统作为施工通道的临边安全防护325.3楼梯、阳台、楼层及屋面临边安全防护325.4跑道、斜道、大型施工设备过道临边安全防护325.5卸料平台、移动式操作平台临边安全防护335.6其他临边安全防护336钢结构工程洞口、临边的安全防护346.1一般规定346.2预留洞口防护346.3楼梯口防护346.3楼层临边安全防护346.4钢梁面、过道临边安全防护346.5其他347洞口、临边安全防护设施的验收351总则1.0.1制定本规程的目的是为了贯彻安全生产的方针，加强施工现场安全管理，保证员工在生产过程中的安全和健康，规范中国建筑第三工程局施工现场的所有洞口、临边防护，保证施工安全。1.0.2本规程的合用范围。1.0.31.0.4为了保证建筑工程洞口、临边施工安全，必须全面遵守国家现行有关标准和地方标准，如以下标准：1建筑施工高处作业安全技术规范JGJ802建筑施工门式钢管脚手架安全技术规范JGJ1283建筑施工扣件式钢管脚手架安全技术规范JGJ1304钢结构设计规范GB500172术语2.0.1本章列出了与建筑工程洞口、临边施工安全有关的重要术语，涉及：洞口、临边、洞口作业、临边作业、防护栏杆、立柱、横杆、踢脚板、扫地杆等。3基本规定3.0.1规定了建筑工程洞口、临边作业的安全技术措施及其所需料具计划清单必须列入工程的施工组织设计。3.0.23.0.4规定了工程的洞口、临边作业的责任、制度及施工前必须具有的条件。3.0.5对洞口、临边安全防护设施安装和拆除过程的安全进行了规定。3.0.63.0.7对洞口、临边作业中的安全文明施工作出规定。3.0.8规定了特殊天气条件下洞口、临边作业的安全技术措施。3.0.93.0.10规定了洞口、临边的安全防护设施的拆除和移交条件。3.0.11规定了操作危险性较高的安全防
