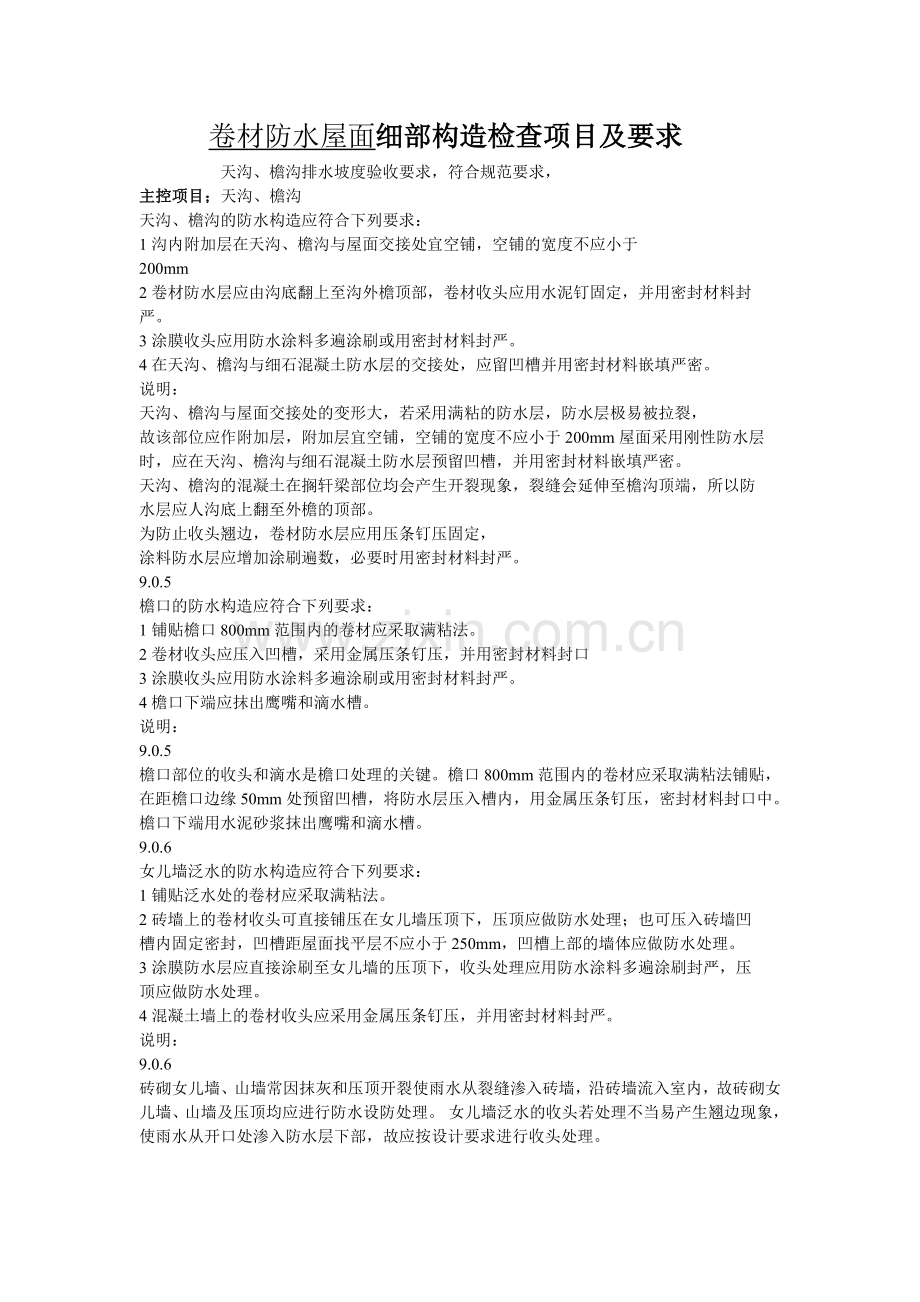

卷材防水屋面细部构造检查项目及要求.doc

卷材防水屋面细部构造检查项目及要求
天沟、檐沟排水坡度验收要求，符合规范要求，
主控项目；天沟、檐沟
天沟、檐沟的防水构造应符合下列要求：
1 沟内附加层在天沟、檐沟与屋面交接处宜空铺，空铺的宽度不应小于
200mm
2 卷材防水层应由沟底翻上至沟外檐顶部，卷材收头应用水泥钉固定，并用密封材料封
严。
3 涂膜收头应用防水涂料多遍涂刷或用密封材料封严。
4 在天沟、檐沟与细石混凝土防水层的交接处，应留凹槽并用密封材料嵌填严密。
说明：
天沟、檐沟与屋面交接处的变形大，若采用满粘的防水层，防水层极易被拉裂，
故该部位应作附加层，附加层宜空铺，空铺的宽度不应小于200mm屋面采用刚性防水层
时，应在天沟、檐沟与细石混凝土防水层预留凹槽，并用密封材料嵌填严密。
天沟、檐沟的混凝土在搁轩梁部位均会产生开裂现象，裂缝会延伸至檐沟顶端，所以防
水层应人沟底上翻至外檐的顶部。
为防止收头翘边，卷材防水层应用压条钉压固定，
涂料防水层应增加涂刷遍数，必要时用密封材料封严。
9.0.5
檐口的防水构造应符合下列要求：
1 铺贴檐口800mm范围内的卷材应采取满粘法。
2 卷材收头应压入凹槽，采用金属压条钉压，并用密封材料封口
3 涂膜收头应用防水涂料多遍涂刷或用密封材料封严。
4 檐口下端应抹出鹰嘴和滴水槽。
说明：
9.0.5
檐口部位的收头和滴水是檐口处理的关键。檐口800mm范围内的卷材应采取满粘法铺贴，在距檐口边缘50mm处预留凹槽，将防水层压入槽内，用金属压条钉压，密封材料封口中。檐口下端用水泥砂浆抹出鹰嘴和滴水槽。
9.0.6
女儿墙泛水的防水构造应符合下列要求：
1 铺贴泛水处的卷材应采取满粘法。
2 砖墙上的卷材收头可直接铺压在女儿墙压顶下，压顶应做防水处理；也可压入砖墙凹
槽内固定密封，凹槽距屋面找平层不应小于250mm，凹槽上部的墙体应做防水处理。
3 涂膜防水层应直接涂刷至女儿墙的压顶下，收头处理应用防水涂料多遍涂刷封严，压
顶应做防水处理。
4 混凝土墙上的卷材收头应采用金属压条钉压，并用密封材料封严。
说明：
9.0.6
砖砌女儿墙、山墙常因抹灰和压顶开裂使雨水从裂缝渗入砖墙，沿砖墙流入室内，故砖砌女儿墙、山墙及压顶均应进行防水设防处理。 女儿墙泛水的收头若处理不当易产生翘边现象，使雨水从开口处渗入防水层下部，故应按设计要求进行收头处理。

9.0.7
水落口的防水构造应符合下列要求：
1 水落口杯上口的标高应设置在沟底的最低处。
2 防水层贴入水落口杯内不应小于50mm
3 水落口周围直径500mm范围内的坡度小应小于5％，并采用防水涂料或密封材料涂封，其厚度不应小于2mm
4 水落口杯与基层接触处应留宽20mm、深20mm凹槽，并嵌填密封材料。
说明：
9.0.7
因为水落口与天沟、檐沟的材料不同，环境温度变化的热胀冷缩会使水落口与檐沟间产生裂缝，故水落口应固定牢固。水落口杯周围500mm范围内，规定坡度不应小于5％以利排水，并采用防水涂料或密封材料涂封严密，避免水落口处开裂而产生渗漏。
9.0.8
变形缝的防水构造应符合下列要求：
1 变形缝的泛水高度不应小于250mm
2 防水层应铺贴到变形缝两侧砌体的上部。
3变形缝内应填充聚苯乙烯泡沫塑料，上部填放衬垫材料，并用卷材封盖。
4 变形缝顶部应加扣混凝土或金属盖板，混凝土盖板的接缝应用密封材料嵌填。
说明：
9.0.8
变形缝宽度变化大，防水层往往容易断裂，防水设防时应充分考虑变形的幅度，设置能满足变形要求的卷材附加层。
9.0.9
伸出屋面管道的防水构造应符合下列要求：
1 管道根部直径500mm范围内，找平层应抹出高度不小于30mm的圆台。
2 管道周围与平层或细石混凝土防水层之间，应预留20mm*20mm的凹槽，并用密封材
料嵌填严密。
3 管道根部四周应增设附加层，宽度和高度均不应小于300mm
4 管道上的防水层收头处应用金属箍紧固，并用密封材料封严。
说明：
9.0.9
伸出屋面管道通常采用金属或PVC管材，温差变化引起的材料收缩会使管壁四周产生裂纹，
所以在管壁四周的找平层应预留凹槽用密封材料封严，并增设附加层。上翻至管壁的防水层应用金属箍或铁丝紧固，再用密封材料封严。
主控项目
9.0.10
天沟、檐沟的排水坡度，必须符合设计要求。检验方法：用水平仪（水平尺）、拉线和尺量检查,说明：
9.0.10
天沟、檐沟的排水坡度和排水方向应能保证雨水及时排走，充分体现防排结合的屋面工程设计思想。如果屋面长期积水或干湿交替，在天沟等低洼处滋生青苔、杂草或发生霉烂，最后导致屋面渗漏。

9.0.11
天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面管道的防水构造，必须符合设
计要求,检验方法：观察检查和检查隐蔽工程验收记录
说明：
9.0.11
屋面的天沟、檐沟、水落口、泛水、变形缝和伸出屋面管道的防水构造，是屋面工程是最容易出现渗漏的薄弱环节。对屋面工程的综合治理，应该体现材料是基础，设计是前提，施工是关键，管理维护要加强的原则。因此，对屋面细部的防水构造施工必须符合设计要求.
