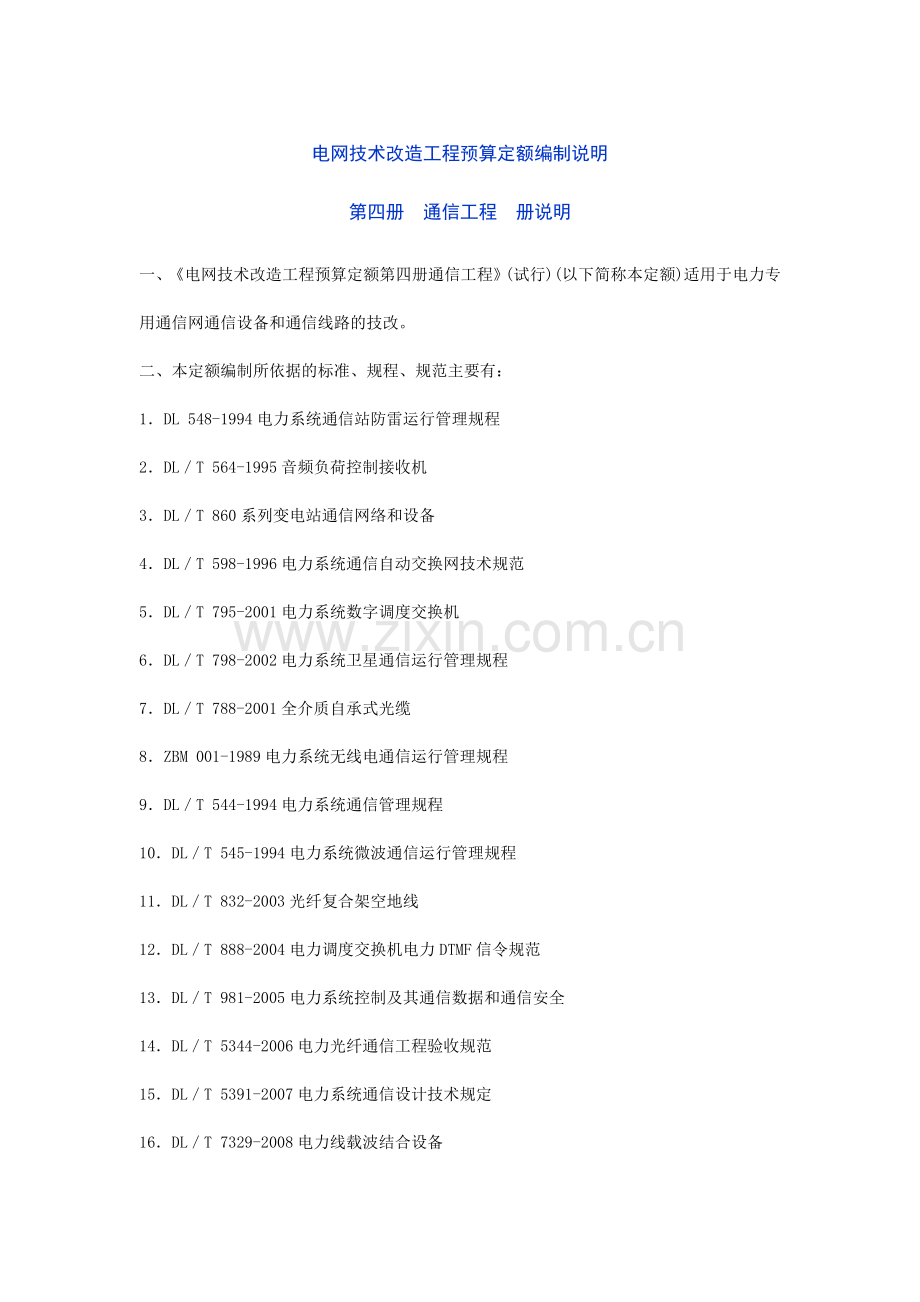

电网技术改造工程预算定额编制说明--第四册--通信工程.doc

电网技术改造工程预算定额编制说明第四册 通信工程 册说明一、电网技术改造工程预算定额第四册通信工程(试行)(以下简称本定额)适用于电力专用通信网通信设备和通信线路的技改。二、本定额编制所依据的标准、规程、规范主要有：1DL 548-1994电力系统通信站防雷运行管理规程2DLT 564-1995音频负荷控制接收机3DLT 860系列变电站通信网络和设备4DLT 598-1996电力系统通信自动交换网技术规范5DLT 795-2001电力系统数字调度交换机6DLT 798-2002电力系统卫星通信运行管理规程7DLT 788-2001全介质自承式光缆8ZBM 001-1989电力系统无线电通信运行管理规程9DLT 544-1994电力系统通信管理规程10DLT 545-1994电力系统微波通信运行管理规程11DLT 832-2003光纤复合架空地线12DLT 888-2004电力调度交换机电力DTMF信令规范13DLT 981-2005电力系统控制及其通信数据和通信安全14DLT 5344-2006电力光纤通信工程验收规范15DLT 5391-2007电力系统通信设计技术规定16DLT 7329-2008电力线载波结合设备17DLT 1146-T2009 DLT860实施技术规范18DL5009.1-2002电力建设安全工作规程19电力建设工程工期定额(2006年版)20GB 50374-2006通信管道工程施工及验收规范三、本定额中考虑的工作内容，除各章另有说明外，均包括：1现场勘察、进场及开工前的准备、工作票、措施票的办理。2电力通信设备站内运输、堆放。3电力通信设备开箱检验、清洁、安装、固定、补漆、接地。4电力通信设备单机调测。5电力通信设备组网联调。6配合运行部门业务接入工作。四、定额内不包括的工作内容：1管道支吊架、电缆桥架等金属构件的制作安装。2通信设备混凝土基础的浇制。3土石方工程、工地运输。4通信机房照明灯具、消防器材等的安装。5OPGW(光纤复合架空地线)光缆架设。五、关于材料：主要材料的损耗率见表1。表1 主要材料的损耗率序号材料名称损耗率()序号材料名称损耗率()1通信光(电)缆1.55金属管材、管件4.02裸软导线(铜线，铝线)1.36塑料制品(槽、板、管)5.03拉线材料(钢绞线、镀锌铁线)1.57型钢3.04混凝土杆(包括底盘、拉盘、卡盘)0.58槽道、走线架0.5注 通信光(电)缆，其损耗率中不包括为连接通信设备而预留的长度，也不包括各种弯曲(包括弧度)而增加的长度。这些长度均应计算在工程量的基本长度中。六、凡本说明内未尽说明的，以各章节说明和附注为准。第1章 光纤通信数字设备1内容范围本章包括光纤准同步数字(PDH)传输设备安装调测、光纤同步数字(SDH)传输设备安装调测、光纤同步数字(SDH)传输设备网管安装调测、网管系统运行试验(SDH)、数字通信系统通道调测、密集波分复用(DWDM)设备安装调测、密集波分复用(DWDM)设备系统通道调测、同步网设备安装调测、数字交叉连接(DXC)设备安装调测。2未包括的内容(1)设备之间电缆(线)敷设。(2)与外部通道相连的通信光(电)缆敷设。3工程量计算规则(1)光端机(PDH)、复用电端机、脉冲编码调制(PCM)设备、终端复用器(TM)、分插复用器(ADM)、跳级复用器、密集波分复用器(DWDM)，以端为计量单位。一收一发为1端。(2)监控子中心设备(PDH)、基本子架及公共单元盘(SDH)、光功率放大器、光纤设备远端监控配合、基本子架及公共单元盘、同步网设备、全球定位系统(GPS)、数字交叉连接设备以套为计量单位。(3)监控系统运行试验(PDH)、网络管理系统(SDH)、网管系统运行试验(SDH)、光、电调测中间站配合，以站为计量单位。(4)接口单元盘(SDH)，以块为计量单位。(5)光转换器，以个为计量单位。(6)数字线路段光端对测，以系统段为计量单位，一收一发为一个系统。(7)复用设备系统调测，以系统端为计量单位，指全电路电口调测，包括155Mbs、140Mbs、34Mbs、8Mbs、2Mbs各级电口，PDH系统、SDH系统均执行同一定额标准。(8)保护倒换测试，以环系统为计量单位。(9)子速率透明复用器(T-MUX)、信号端口浪涌保护器，以端口为计量单位。(10)光谱分析模块，以单元为计量单位。(11)线路段光端对测，以方向系统为计量单位。(12)光通道调测，以方向波道为计量单位。(13)GPS馈线布放及增加，以10m为计量单位。(14)155Mbs接口子架，以子架为计量单位。(15)2Mbs接口盘，以盘为计量单位。4定额套用及调整(1)光纤通信数字设备安装调测子目10Gbs、25Gbs、622Mbs系统按1+0状态编制。当系统为1+1状态时，TM终端复用器每端增加2个技工工日，ADM分插复用器每端增加4个技工工日。(2)光功率放大器不论功率大小均执行此子目。(3)密集波分复用器安装调测定额子目包括合波器、分波器的安装与调试。(4)光纤通信数字设备安装调测不得因长途、市话、场地、厂家的不同而做调整。第2章 通信电源设备1内容范围本章包括蓄电池安装调测、蓄电池补充电及容量试验、蓄电池在线监测设备安装调测、高频开关电源安装调测、高频开关电源系统调测、配电设备安装调测、配电设备系统调测、其他电源设备安装调测。2未包括的内容(1)设备电源电缆(线)的敷设。(2)蓄电池柜基础槽钢。3工程量计算规则(1)蓄电池柜(架)安装、高频开关电源、变换器，以架为计量单位。(2)蓄电池安装调测、蓄电池补充电及容量试验、蓄电池在线监测设备，以组为计量单位。(3)高频开关整流模块，以块为计量单位。(4)开关电源系统调测、配电系统自动性能调测，以系统为计量单位。(5)开关电源远端监控配合、无人值守站内电源设备系统联测，以站为计量单位。(6)配电屏、整流设备、浪涌保护器，以台为计量单位。(7)UPS三相不停电电源，以套为计量单位。4定额套用及调整(1)蓄电池柜(架)定额子目是按成套配置取定的，不包括现场加工制作。如需现场加工制作，可另行计列加工制作所需要的工、料。(2)蓄电池选型为阀控式密封铅酸蓄电池，其他类型免维护蓄电池均使用此定额。(3)补充电定额子目是指电池出厂运输、长时间放置造成电量损耗需补充充电。电池容量试验定额子目是指1次充电和1次放电所消耗的人工、机械定额。第3章 微波通信设备1内容范围本章包括抛物面天线安装(2m以下)、抛物面天线安装(4m以下)、馈线安装、分路系统安装调测、天馈线系统调测、微波设备安装调测、微波数字段调测、全电路调测。2未包括的内容(1)避雷装置安装。(2)铁构件制作安装。(3)设备之间电缆(线)敷设。3工程量计算规则(1)抛物面天线安装、天线调测，以面为计量单位。(2)椭圆馈线安装，以100m为计量单位。(3)椭圆馈线头制作，以个计量单位。(4)分路系统，以系统为计量单位。(5)馈线调测，以条为计量单位。使用中不论馈线长度，均按本定额执行。(6)收发信机、直接放大器、调制解调机、波道倒换机、监控设备、被控设备、波导充气机，以套为计量单位。(7)分集接收机，以部为计量单位。(8)数字公务，以盘为计量单位。(9)微波中继段调测，以中继段为计量单位。(10)数字段主通道调测、公务联络调测、监控调测两个上下话路站、配合数字终端调测调制段、全电路主通道调测、全电路辅助通道调测，以数字段为计量单位。(11)全电路集中监控性能调测、全电路稳定性能调测，以站为计量单位。4定额套用及调整(1)微波天线安装(楼顶上)仅指楼顶平面，如在楼顶铁塔上安装应另增加对应的铁塔上安装子目，微波天线调测不管楼顶上是否有铁塔，调测定额只能使用一个子目。 (2)微波馈线安装所消耗的机械台班已在抛物面天线安装定额子目中综合考虑。(3)本定额适用于各种频段数字微波设备的安装、调测。第4章 电力载波设备1内容范围本章包括电力载波设备安装调测、电力载波设备系统联调、载波复用保护通道联调。2未包括的内容(1)高频电缆线敷设。(2)阻波器、滤波器耦合电容器安装。3工程量计算规则(1)电力载波设备安装、高频差接网络设备安装，以台为计量单位。(2)电力载波设备联调、载波复用保护通道联调，以套为计量单位。4定额套用及调整与电力载波设备配套的载波高频通道加工设备、高频电缆安装套用第一册电气工程相关子目。 第5章 辅助设备1内容范围本章包括电缆槽道、走线架、设备底座制作安装、机架安装、光纤配线架安装、数字配线架安装、音频配线架安装、分线设备安装。2未包括的内容(1)电缆槽道支吊架制作安装。(2)凿槽刨沟、打穿墙洞。(3)设备支座的制作。3工程量计算规则(1)电缆槽道、电缆走线架，以m为计量单位。(2)电源分配架，机架，光、数字、综合、音频配线架，滑梯，以架为计量单位。(3)设备底座制作安装、保安单元、电缆交接配线箱、音频分线盒、高频分线盒，以个，为计量单位。(4)放绑软光纤，以条为计量单位。此条定额子目是指单芯软光纤，单位为条定额工日是按长度10m取定的，如果长度与此不同，定额工日不得调整。(5)数字分配架布放(改接)跳线，以100条为计量单位。带有U 形接线的数字分配架，不得使用本定额子目。(6)测量台、业务台、辅助台，以台为计量单位。滑梯、测量台、业务台、辅助台、总信号灯盘为大容量音频配线架配套辅助设备是按成套配置取定的。(7)总信号灯盘，以盘为计量单位。4定额套用及调整(1)电缆槽道定额子目不分主槽道及过桥、汇流、垂直、对墙槽道，均执行统一定额标准。(2)无论传输、交换等设备机房，凡是单独有电源分配架的均执行本定额子目。(3)配线架安装定额不分国产、引进设备均执行本定额标准。第6章 设备电缆1内容范围本章包括布放设备电缆，编绑、焊(卡)接设备电缆。2未包括的内容布放设备电缆不含设备内的布线。3工程量计算规则(1)布放设备电缆、布放高频屏板电缆、布放同轴电缆、布放设备导线，布放电视、电话、以太网线，以100m为计量单位。无论设备电缆芯数多少，均不作调整。(2)音频配线架布放(带电改接)跳线，以100回线为计量单位。(3)同轴电缆头制作以个为计量单位。(4)编绑、焊(卡)接设备电缆以条为计量单位。4定额套用及调整(1)编绑、焊(卡)接设备电缆定额子目是指编绑、焊(卡)接1条设备电缆的定额标准，包括电缆两端头制作。(2)音频配线架布放跳线定额子目塑料跳线数量为未计价材料。第7章 程控交换设备1内容范围本章包括程控电话交换设备安装调测、程控电话交换设备系统联调、电力调度程控交换机安装调测、电力调度程控交换机系统联调。2未包括的内容(1)设备电源电缆(线)敷设。(2)电源分配架安装。3工程量计算规则(1)电话交换设备、布放架间及架内线缆、电力调度程控交换机，以架为计量单位。(2)维护终端、打印机、话务台、告警设备，以台为计量单位。(3)用户集线器(SLC)设备，以500线架为计量单位，定额单位线是指门数。(4)交换设备电路板，以块为计量单位。(5)程控交换机计费系统、电力调度录音装置，以套为计量单位。(6)用户线(市话)测试，以干线为计量单位，定额单位干线是指交换门数。(7)2Mbs中继线、电力调度程控交换机系统联调，以系统为计量单位。(8)长途(2千路端以下)测试，以千路端为计量单位，定额单位千路端是指长途路端数，子目中人工工日包括长途一长途、长途一市话的软硬件调测内容。(9)电力调度台，以台为计量单位。4定额套用及调整(1)程控电话交换设备软件测试定额人工工日中包括配合用工。(2)不论长途、市话程控交换设备均执行同一标准，但列内头、中、尾柜电源分配架安装按本册相应定额执行。(3)2Mbs中继线系统测试定额单位系统是指32个64kbs支路的2Mbs中继线，对于模拟中继线也按此定额执行。第8章 视频监控设备1内容范围本章包括摄像设备安装调测、视频管理设备安装调测、监控管理设备安装调测、监控设备系统联调、显示装置安装调测。2未包括的内容设备电源电缆(线)、控制电缆、光缆敷设。3工程量计算规则(1)摄像机、云台、照明灯、前端视频管理机、前端监视器、监控管理服务器、多画面分割器合成器，以台为计量单位。(2)烟雾、门窗告警装置，以只为计量单位。(3)监控设备系统联调，以系统为计量单位。(4)显示装置，以m2为计量单位。4定额套用及调整摄像机、云台、前端监视器定额子目均综合考虑了型号、安装方式，无特殊要求不得调整。第9章 会议电话、电视设备1内容范围本章包括会议电话设备安装调测、会议电话汇接机系统联调、会议电视设备安装调测、会议电视视频终端联网试验、会议电视系统联网调试。2未包括的内容设备问电缆及导线布放，分线设备的安装。3工程量计算规则(1)会议电话汇接机，以架为计量单位。(2)会议电话终端机，以套为计量单位。(3)会议电话扩音装置，以部为计量单位。(4)会议电话汇接机系统联调、会议电视系统联网调试，以系统为计量单位。(5)会议电视终端机、多点控制器、编解码器，以台为计量单位。(6)会议电视视频终端联网试验，以端为计量单位。(7)网管、业务功能检查、指标检查、稳定性测试，以站为计量单位。4定额套用及调整会议电视系统联网调试20个站以下使用一级级联子目，20个站以上使用二级级联子目。第10章 数据网通信设备1内容范围本章包括路由器安装调测、交换机安装调测、宽带接入设备安装调测、服务器设备安装调测、网络安全设备安装调测、数据存储设备安装调测。2未包括的内容设备电源电缆(线)敷设。3工程量计算规则(1)路由器、局域网交换机、集线器、接入复用设备(DSLAM)、宽带接入服务器(BAS)、无线局域网接入点(AP)设备、服务器、网络安全设备、数据存储设备，以台为计量单位。(2)路由器接口板、局域网交换机接口板、接入复用设备(DSLAM)板卡、宽带接入服务器(BAS)接口板，以块为计量单位。4定额套用及调整(1)低端交换机：交换容量小于32Gbps的三层交换机及所有二层交换机；中端交换机：交换容量大于32Gbps小于等于256Gbps；高端交换机：交换容量大于256Gbps。(2)路由器、服务器按所处网络位置可分为接入级(工作组级)、汇聚级(部门级)、核心级(企业级)。第11章 卫星通信甚小口径地面站（VSAT）设备1内容范围本章包括中心站、端站设备安装调测；中心站站内环测及全网系统对测。2未包括的内容(1)设备电源电缆(线)敷设。(2)室内一室外的连接电缆。3工程量计算规则(1)室外单元、室内单元、监控设备，以台为计量单位。(2)端站设备、中心站站内环测、全网系统对测(每增加1个端站)，以站为计量单位。(3)全网系统对测(30个端站以下)，以系统为计量单位。第12章 通信线路工程1.内容范围本章包括立杆架线、架设架空光缆、敷设管道光(电)缆、敷设室内光缆、敷设电缆、光缆单盘测试、光缆接续、光缆成端、光缆中继段测试、电缆接续与测试、电缆充气、保护管敷设、揭盖盖板、光缆跨越、牵、张场场地建设。2.未包括的内容(1)管道支吊架等铁构件制作安装。(2)OPGW光缆架设。3.工程量计算规则(1)立水泥杆、装单股拉线72.6、安装引上钢管、顶管(150埋深5m以内)，以根为计量单位。(2)架设架空吊线、架空光缆、ADSS自承式光缆、沟内人工敷设穿子管光缆、沟内人工敷设音频电缆、架空电缆、电缆全程充气，以km为计量单位。(3)打穿墙洞、安装支撑物、成端电缆、封焊热可塑套管、制作封焊热可塑套管气闭头，以个为计量单位。(4)穿放引上光(电)缆，以条为计量单位。(5)墙壁式电缆、槽道式光缆、槽板式沿墙光电缆、室内通道光缆、子管敷设、钢管敷设(150)、揭盖盖板，以100m为计量单位。布放成端电缆时，如需要穿楼层，每多穿一层楼层，定额增加0.6人工工日。(6)光缆单盘测试、OPGW光缆单盘测试，以盘为计量单位。(7)光缆单盘测试(增加芯数)、OPGW光缆单盘测试(增加芯数)、光缆接续(增加芯数)、OPGW光缆接续(增加芯数)、光缆成端(增加芯数)、市话光缆中继段测试(增加芯数)、长途光缆中继段测试(增加芯数)，以芯为计量单位。(8)光缆接续、OPGW光缆接续、光缆成端，以头为计量单位。这里的头指光缆头的个数。(9)市话、长途光缆中继段测试，以中继段为计量单位。(10)电缆接续、电缆全程调测，以100对为计量单位。(11)安装充气设备，以套为计量单位。(12)布放安装输气管，以20m条为计量单位。(13)安装告警器，以台为计量单位。(14)光缆跨越、牵张场、以处为计量单位。4.定额套用及调整(1)架设架空光(电)缆是按平地考虑的，丘陵、水田地形时定额人工、机械乘以系数1.3；市区、山区地形时定额人工、机械乘以系数1.5。(2)架设架空光(电)缆在10kV线路与380V电源线路或220V路灯线路杆之间架设吊线时，人工定额乘以系数1.3。(3)立水泥杆定额中已含挖坑。各种拉线的钢绞线用量，设计可根据距高比做适当调整，但定额工日不变。(4)架设架空吊线定额内已含终结、假终结、丁字结、十字结等，使用时定额不做调整。(5)成端电缆定额，适用于音频分配架及电缆交接箱、组线箱的成端电缆。(6)音频电缆头制作适用于一字型和分歧型及不同线径。(7)各种电缆头套管拆、封按相应定额工日乘以系数1.20。(8)封焊套管定额适用于卧式、立式各种套管。(9)电缆全程充气定额只适用于充气型市话电缆。(10)杆塔基础、土石方工程、工地运输、OPGW(架空复合地线)架设套用第二册送电线路工程。0万U豆体验卡卡号：50D890668267e3349e33密码：686d03401eefba96faba奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0密码：b26488ce65abc1787202奖品名称：500万U豆体验卡卡号：50Dbac63885c802fd52e密码：3d1c344384327b85efff奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3密码：48db1c14e42a2b321fac奖品名称：500万U豆体50D61215eb41ae3cc919密码：25bffae5346e7b7d2548奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab密码：709f65f32865af2559c2奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e密码：6e2e4017cce30dc7e055奖品名称：100万U豆体验卡卡号：10Dd1fc6d6dd529b6892密码：a5dbdd8338f91d2c0701奖品名称：100万U豆体验卡卡号：10D08377b71d4374262b密码：1d7a7c21ebd99b798a54
