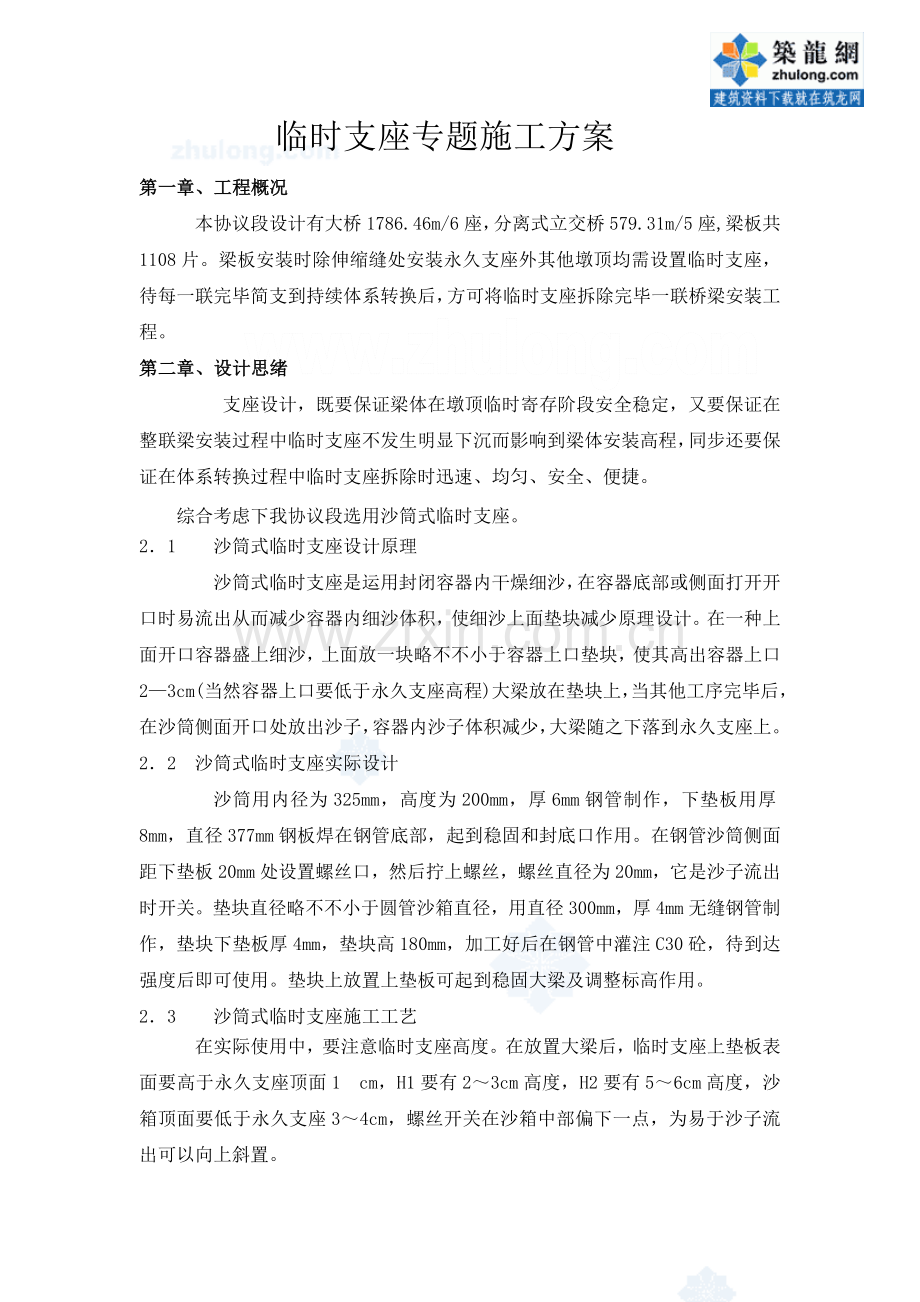

临时支座专题施工方案第一章、工程概况本协议段设计有大桥1786.46m/6座，分离式立交桥579.31m/5座,梁板共1108片。梁板安装时除伸缩缝处安装永久支座外其他墩顶均需设置临时支座，待每一联完毕简支到持续体系转换后，方可将临时支座拆除完毕一联桥梁安装工程。第二章、设计思绪 支座设计，既要保证梁体在墩顶临时寄存阶段安全稳定，又要保证在整联梁安装过程中临时支座不发生明显下沉而影响到梁体安装高程，同步还要保证在体系转换过程中临时支座拆除时迅速、均匀、安全、便捷。综合考虑下我协议段选用沙筒式临时支座。21沙筒式临时支座设计原理沙筒式临时支座是运用封闭容器内干燥细沙，在容器底部或侧面打开开口时易流出从而减少容器内细沙体积，使细沙上面垫块减少原理设计。在一种上面开口容器盛上细沙，上面放一块略不不小于容器上口垫块，使其高出容器上口23cm(当然容器上口要低于永久支座高程)大梁放在垫块上，当其他工序完毕后，在沙筒侧面开口处放出沙子，容器内沙子体积减少，大梁随之下落到永久支座上。22沙筒式临时支座实际设计沙筒用内径为325mm，高度为200mm，厚6mm钢管制作，下垫板用厚8mm，直径377mm钢板焊在钢管底部，起到稳固和封底口作用。在钢管沙筒侧面距下垫板20mm处设置螺丝口，然后拧上螺丝，螺丝直径为20mm，它是沙子流出时开关。垫块直径略不不小于圆管沙箱直径，用直径300mm，厚4mm无缝钢管制作，垫块下垫板厚4mm，垫块高180mm，加工好后在钢管中灌注C30砼，待到达强度后即可使用。垫块上放置上垫板可起到稳固大梁及调整标高作用。23沙筒式临时支座施工工艺在实际使用中，要注意临时支座高度。在放置大梁后，临时支座上垫板表面要高于永久支座顶面1cm，H1要有23cm高度，H2要有56cm高度，沙箱顶面要低于永久支座34cm，螺丝开关在沙箱中部偏下一点，为易于沙子流出可以向上斜置。另一种值得注意地方是：梁板落在临时支座上时，松装沙子要有一定高度沉降，假如把握不好，将会影响到架梁施工。为此在实际施工时我们应做沙子沉降观测，记录沙箱式临时支座在放置不一样重量大梁后，支座沙子沉降量，精确掌握沙子沉降，规定放入较均匀细沙。架梁时只需保证沙子沉降后梁底标高(上垫板标高)高于永久支座顶面标高，不一样盖梁可以用沙箱内沙子多少来调整高度。 在其他工序完毕之后，需要将临时支座大梁放置到永久支座上时只需将沙箱一侧螺旋开关拧开，轻轻敲击，沙子就会流出，大梁就会随沙箱内沙子减少在自重作用下落到永久支座上，即以便、又简朴。第三章 质量保证体系及措施1、质量保证体系项目经理部成立质量管理机构，项目总工程师、项目副经理、各专业技术工程师负责各分项工程质量保证体系贯彻工作。质量管理机构小组组 长xx副组长xxxx成 员xxxxxxxxxxxx2、质量保证措施1）由项目经理负全责，项目总工程师详细抓贯彻，详细责任贯彻到人，从而加强负责人质量意识。2）对全体职工进行质量意识教育，带领学习质量文献，使之充足认识到质量事故危害性及严重性，提高全员质量意识，端正其工作态度，树立企业主人翁责任心。3）施工中重要环节设置标识牌，标明施工单位及负责人姓名，做到重点环节有人抓，关键部位有人管。4）与施工负责人签定质量责任状，发生人为质量事故由施工负责人负全责。5）制定奖惩制度，优质有奖、劣质罚款。做到奖优罚劣、优胜劣汰。对不适合本岗位工作人员，以工作质量为考核决定其任用期限。6）建立健全多种管理制度，加大管理力度，在严格管理中抓好质量工作，保证产品精良。（a）建立图纸会审制度，对设计文献必须进行图纸会审，由项目总工程师带领工程办人员详细做，同步做好会审记录上报建设指挥部有关部门。（b）技术交底制度在每个分项工程动工之前，必须对该工程波及工程量、设计原则及质量规定、施工工艺和重要控制环节由项目总工程师、工程办详细向施工各工段及有关工程、设备人员交底。有关会议记录及文献资料下发到施工工段。施工中重要控制环节，尤其制定施工方案。（c）对详细上岗操作职工实行上岗证制度及业务考核制度。对工程中起重要作用工作岗位，必须实行上岗证制度，杜绝无证上岗，对工程中起重要作用测工、试验工等重要工种必须通过考试，获得上岗证方可参与施工。同步也可通过考试，实际工作中考核，量才取用，提高整个施工队伍素质。（d）实行质量否决制度对工程中不合格品，影响施工质量部位，质检员有权下发质量不合格告知单，令其返工，否则后果自负，并查明事故原因。上报到技术负责人处理。（e）坚决执行工序交接制度在施工中要严格执行工序交接制度，交接时由质检人员及工长和总工程师同步检查，现场鉴定交接划清责任，各负其责，对有质量问题现场处理，重点技术问题由TQC小组及有关操作人员共同磋商处理。7）施工中实行自检制度、抽检制度、五不准制度（不准无动工汇报；不准无监理承认；不准无工序交接；不准无技术交底；不准无检测记录）。加强内业管理，规定数据真实.第四章、临时支座安装及拆除安全措施临时支座安装、拆除工作，是和梁板安装交叉进行，因此安装过程中重要保证梁板安装与支座安装交叉但不可同步进行，我们将本着“质量第一，安全至上”原则，把安全生产放在第一位，做到安全工作常抓不懈，安全生产警钟长鸣，建立各项安全管理网络。经理部常常组织人员进行规范安全检查。同步，由项目经理陆原恩同志亲自挂帅，通过板报、口号、班会等多种形式，进行安全知识宣传，提高全员安全意识，用行政手段，建立安全生产风险抵押金，保证安全生产无事故。认真贯彻执行江苏省交通建设工程施工现场管理各项规定，加强安全生产、文明施工，努力提高全体施工人员安全生产及文明施工意识。加大安全生产、文明施工硬件投入，现场配置多种防火、防触电及交通安全标志牌等安保措施；实行专业检查与施工现场群众检查相结合方针，建立健全各项规章制度并重视制度贯彻。坚持“安全生产，防止为主”方针，设专职安全员一名，对安全生产起到宣传督促作用。项目经理部定期进行安全生产、文明施工检查，实现现场专职安全员跟班作业制度，工作提前准备，施工中发现隐患及时排除；加强安全生产教育，提高作业人员安全生产意识，完善安全管理体系，保证施工过程中无重大伤亡及机损事故。为了贯彻“安全第一，防止为主”方针，做到“三不生产”原则，即不安全不生产、不消除事故隐患不生产、不贯彻安全防护措施不生产。现制定有关措施和安全技术方案如下：安全技术措施：1、应严格遵守执行公路桥涵施工技术规范、公路工程施工安全技术规程及起重机械安全规程进行施工，做到专职设备、专职使用。起重作业时，由专人在场指挥，在起重前应严格检查设备各部件可靠性及安全性，任何起重机不得超荷使用。2、梁就位前应先将临时支座就位固定，待确认位置无误，固定稳固后方可将梁体放置到支座上，梁体处悬浮状态时严禁工人调整支座，人员应远离梁摆动能及范围。3、要保证梁体均衡落在临时支座上且稳固后，方可松开吊绳，以免梁体倾斜导致安全事故。4支座拆除需缓慢进行，拧开两侧螺丝后，细沙缓缓流出，梁体渐渐落在永久支座上，待临时支座与梁体脱离后即可取出。、参与施工人员责职项目经理：（xx）负责项目部全面工作。项目副经理：（xx）负责全面施工生产和安全。技术主管：(xx)全面负责临时支座安装技术工作。施工负责人：（xx）负责支座制作、寄存、安装、拆除等施工和安全生产工作。专职安全员：（xx）负责安全监督检查及整改贯彻工作。施工指挥员：（xx）详细负责龙门吊梁、梁板安装、支座安装、拆除等施工和指挥工作。、龙门吊施工作业安全技术方案1、龙门吊施工作业前准备工作龙门吊拼装前，要进行荷载验标，吊点钢丝绳受载吨位要不小于箱梁吨位。龙门吊操作人员要通过专业培训，持证上岗，所有操作人员要纯熟掌握龙门吊操作规程。龙门吊作业前，要对龙门吊电器和机械设备进行全面检查，使之处在良好状态。严禁龙门吊操作人员带病或酒后上岗。龙门吊必须通过国家有关部门检测后方可投入使用。2、龙门吊施工过程中规定：所有龙门吊操作人员要整洁着装，对配戴安全帽，登高必须系安全带。龙门吊行走前，必须对轨道进行检查，并清除障碍物。所有操作人员要分工明确，采用定人、定岗、定机械。所有操作人员要服从统一指挥，保持慢速、同速运行，不得随意变速。吊装时，操作人员要严格按照吊装安全操作规程进行，遵守起重吊装“十不准”原则，严禁违章指挥、违章作业和违反劳动纪律三违现象发生。龙门吊作业时，要有专职电工值班，电器发生故障时，要及时排除，保证龙门吊施工作业时用电安全。必须移动使用电缆线应有专人负责收放，操作者必须配戴绝缘胶手套，严禁使用有破损电缆线。起吊时，吊钩中心应垂直于板梁中心位置。雷雨、暴雨恶劣天气严禁龙门吊进行施工作业，严禁在龙门下避雨，防止雷电击伤。每天停止龙门吊作业时，应将所有可移动电缆线，手控开关，工具等收入工具箱内，切断电源，锁好开关箱，龙门吊行走轮必须与运行轨道卡紧锁牢。常常性地对龙门吊电器线路、机械设备、起吊所用钢丝绳、吊钩、卡环，装配龙门联接部位进行必要检查，及时排除事故隐患。在龙门吊施工作业过程中严禁非操作人员进入施工场所和操作。在龙门吊施工作业过程中发现异常状况时，应立即停止作业，待查明原因后方可作业。 支座安装拆除安全技术方案1、支座安装及拆除是高空作业及水上作业，在施工时，所有参与施工人员必须对使用安全防护用品和劳动保护用品及水上作业必须穿救生衣。2、要严格按照高空作业管理规定和起重工安全操作规程及有关机械操作规程进行施工，杜绝“三违”现象发生，即违章指挥、违章作业、违反劳动纪律（有权杜绝违章指挥）。3、支座安装拆除规定：a、确认支座安装位置精确，稳固；b、安装时，施工人员一定要分工明确，采用定人、定岗、定机械，要服从技术人员指导，服从指挥人员对指挥，同步还要服从安全管理人员对管理。4、架桥机必须要通过国家有关部门检测方可投入使用安装。5、在贯彻以上几点措施同步，还必须注意如下事项：在安装拆除过程中要明确指挥员和负责人。现场指挥员必须用信号旗指挥、指挥员口令必须清晰，信号必须精确，动作要原则、规范。在施工过程中施工现场严禁非操作人员进入施工场所和操作。6、酒后人员严禁上岗作业，不得到施工现场，现场作业人员严禁戏闹。7、施工现场，严禁闲杂人员进入现场。8、在安装过程中，现场施工人员要灵活、要协调一致，严防支撑不均衡而导致梁体及设备倾覆而发生事故。9、严禁带病坚持作业，发既有身体不适者，要及时调整休息。10、夏季气温较高，施工期间要避开中午高温时间，严防人员中暑，施工时不得穿拖鞋、高跟鞋等。11、现浇持续段施工后到达强度规定后方可拆除临时支座。第五章 安全生产、文明施工保证体系及措施1、建立安全负责机构针对本协议段桥梁施工详细状况，建立并调整对应施工安全机构。项目经理部成立以项目经理总负责安全领导机构，项目总工程师、项目副经理、各专业技术工程师负责防火、用电安全等措施详细检查、监督与贯彻工作。安全管理网络由项目经理牵头负责，由项目副经理、总工程师两条线分管共抓。项目副经理分管安全工程师和材料、机务部，详细负责进行安全措施制定贯彻；总工分管工程部、质检部，从技术方案角度来贯彻安全生产措施；项目经理分管财务部，重要考虑安全生产措施预结算和资金。项目经理通过安全工作还要建立专职安全员和分包安全员责任制度，并由他们去抓好班组长和兼职安全员，将安全生产贯彻到人，保证项目顺利实行。2、建立、健全安全管理制度（1）建立、健全各级各部门安全生产责任制，责任贯彻到人。各经济承包队有明确安全指标和包括奖惩措施在内保证措施。有劳务使用和机械租用安全生产协议书。（2）进入新工种工人必须进行安全技术培训。工人应掌握本工种操作技能，熟悉本工种安全技术操作规程。（3）施工组织设计施工组织设计应有针对性安全技术措施，经技术负责人审查同意。（4）进行全面针对性安全技术交底，接受交底者履行签字手续。（5）特种作业人员必须经培训考试合格持证上岗，操作证必须按期复审不得超期使用。特种作业人员包括：吊车操作手、电焊工、电工等。（6）安全检查建立定期安全检查制度。有时间、有规定，明确重点部位、危险岗位。安全检查有记录。对查出隐患应及时整改，做到定人、定期间、定措施。（7）遵章守纪、佩戴标识，严禁违章指挥、违章作业；。（8）工伤事故处理建立事故档案，按调查分析规则、规定进行处理和汇报。3、安全保护措施A、安全帽（1）安全帽必须通过有关部门检查合格后方能使用。（2）对使用安全帽并扣好帽带。（3）不准把安全帽抛、扔或坐、垫。（4）不准使用缺衬，缺带及破损安全帽。B、安全带（1）安全带须经检查合格方能使用。（2）对使用过两年安全带必须按规定抽验一次，对抽验不合格，必须更换安全绳后才能使用。（3）安全带应储存在干燥、通风仓库内，不准接触高温、明火、强碱或锋利坚硬物体。（4）安全带应高挂低用，不准将绳打结使用。（5）安全带上多种部件不得任意拆除。更换新绳时要注意加绳套。C、施工用电1、支线架设（1）配电箱电缆线应有套管，电线进出不混乱，大容量电箱上进线加滴水弯。（2）支线绝缘好，无老化、破损和漏电。（3）支线应沿墙或电杆架空敷设，并用绝缘子固定。（4）过道电线可采用硬质护套管理地并作标识。（5）室外支线应用橡皮线架空，接头不受拉力并符合绝缘规定。2、现场照明（1）一般现场采用220V电压。危险、潮湿场所和手持照明灯具应采用符合规定安全电压。（2）照明导线应用绝缘子固定。严禁使用花线或塑料胶质线。导线不得随地拖拉或绑在脚手架上。（3）照明灯具金属外壳必须接地或接零。单相回路内照明开关箱必须装设漏电保护器。（4）室外照明灯具距地面不得低于3m；室内距地面不得低于2.4m.碘钨灯固定架设,要保证安全.钠铊等金属卤化物灯具安装高度宜在5m以上.灯线不得靠近灯具表面.3、架空线（1）架空线必须设在专用电杆上,严禁架设在树或脚手架上.（2）架空线应装设横担和绝缘子,其规格、线间距离、档距等应符合架空线路规定，其电板线离地2.5m以上应加绝缘子。（3）架空线一般应离地4m以上，机动车道为6m以上。4、电箱（配电箱、开关箱）（1）电箱应有门、锁、色标和统一编号。（2）电箱内开关电器必须完整无损，接线对。各类接触装置敏捷可靠，绝缘良好。无积灰、杂物、箱体不得歪斜。（3）电箱安装高度和绝缘材料等均应符合规定。（4）电箱内应设置漏电保护器。（5）配电箱应设总熔丝、分熔丝、分开关。（6）配电箱开关电器应与配电线或开关箱一一对应配合，作分路设置，以保证专路专控；总开关电器与分路开关电器额定值、动作整定值相适应。熔丝应和用电设备实际负荷相匹配。（7）金属外壳电箱应作接地或接零保护。（8）开关箱与用电设备实行一机一闸一保险。（9）同一移动开关箱严禁配有380V和220V两种电压等级。5、接地接零（1）接地体可用角钢、圆钢或钢管，但不得用螺纹钢，其截面不不不小于48mm2 ，一组2根接地体之间间距不不不小于2.5m，入土深度不不不小于2m，接地电阻应符合规定。（2）橡皮线中黑色或绿/黄双色线作为接地线。（3）电杆转角杆、终端杆及总箱、分派电箱必须有反复接地。6、变配电装置（1）高压露天变压器间面积应不不不小于3m3m,围墙高度不低于3.5m 平整无杂草，金属门应向外启动并接地，配有安全警告标牌，室外有散水坡。（2）配电间面积应不不不小于3m3m。（3）配电间必须符合“四防一通”规定。（4）变配电间应配有安全防护用品和消防器材，并有各类警告标牌。开关应有编号及用途标识。保持室内清洁无杂物。D、安全防火（1）工地建立防火责任制，职责明确。按规定设专职防火干部和专职消防员，建立防火档案并对填写。（2）重点部位（炸药仓库、油料仓库、木工房、模板库等）必须建立有关规定，有专人管理，贯彻责任。按规定设置警告标志，配置对应消防器材。（3）危险品押运人员、仓库管理员和特殊工种必须经培训和审证，做到持有效证件上岗。4、文明施工保证措施项目部及施工队组织学习国家、地方有关文明施工各项管理规定，严格按照规定执行。项目部、队成立文明施工领导小组，坚持贯彻文明施工监督检查制度，保证工地现场布局合理，施工材料堆放整洁；生活设施清洁文明，美观大方；做好文明工地建设，争创文明标段。5、文明施工制度1、加强对职工职业道德教育，积极开展精神文明建设。2、挂牌施工，在工程沿线醒目处，设置工程简介牌，并建立文明施工监督电话接受社会监督。3、施工队进场后，召开文明施工征询会，邀请沿线各单位及群众听取意见、改善服务质量。4、常常洒水养护，防治灰尘污染环境，保证行人正常通行。5、生活区内保持整洁、卫生，尽量改善工地生活设施条件6、构造物施工现场要悬挂醒目牌，标明施工三大负责人及其现场主管、工程内容、配合比、质量目、开竣工日期等必要内容。施工现场设置围栏，进行专人看守，设置明显消防、安全标志。7、为了施工现场附近过往群众安全以便，在监理工程师、项目办及有关部门认为有必要设置照明、警卫、护栅、警告、指示标志等安全防护措施状况下，予以积极配合，满足上述规定，以保护施工过程免遭人为破坏。8、在实行和完毕本协议工程及缺陷修复工程中一切作业时要周密改虑施工安全防护，使施工作业不影响或损坏临近建筑物，构造物和农作物安全和正常使用，更不得影响当地群众安全和正常生活。9、施工现场所有材料必须整洁堆放，妥善保管，并设置标示牌，注明规格、重要用途。并做到施工现场清洁、整洁，施工现场残留物要及时清理归位，料尽场地清，严禁乱堆、乱扔。10、资料、档案室要及时将上报资料整顿、归类上报，将下发资料、文献按规定下发。第六章 环境保护体系及措施1、环境保护保证体系除了在施工中环境保护措施外，本项目经理部还设置了环境保护领导小组，从而保障环境保护可以顺利进行。（1）成立检查小组，定期对施工中环境保护问题进行检查，发现问题，及时处理，坚决杜绝污染环境问题。（2）制定详细环境保护奖惩措施，贯彻到每人负责制，将环境保护放在与施工质量同等重要位置。（3）与监理工程师和业主保持联络，联合检查指导环境保护工作。环境保护一直是本项目在公路工程施工中重中之重，项目经理部一定把环境保护工作与主体工程同等看待，做好环境保护工作2、环境保护措施（1）重视环境工作项目经理部在完善施工组织设计时，把环境工作为施工组织设计规定构成部分，并认真贯彻执行施工全过程。（2）加强环境保护教育组织职工学习环境保护知识，加强环境保护意识，使大家认识到环境保护重要性和必要性。在施工过程中可以时刻把环境保护放在第一位。（3）贯彻环境保护法规认真贯彻各级政府有关水土保护、环境保护方针、政策和法令，结合设计文献和工程特点，及时申报安全环境保护设计，切实按同意文献组织实行。（4）强化环境保护管理定期进行环境检查，及时处理违章事宜，积极联络环境保护机构，请示汇报环境保护工作，做到文明施工。（5）美化施工驻地及现场场地废料、土石方废方处理，应按设计规定按工程师指定地点处理，防止水土流失。保持排水通道畅通，驻地及现场洁净卫生，生活垃圾放置在固定地点，统一处理，施工生产中尽量减少对周围绿化环境影响和破坏。3、施工中环境保护（1）保护水质本项目路线通过区域，河沟发育，保护区域内水质有着极其重要意义。因此我企业项目部从如下几种方面入手：施工废水、生活污水得直接不得排入饮水源及河道内；施工区域，砂石料场，在施工期间和竣工后来应妥善处理，以减少对河道、溪流侵蚀，防止沉渣进入河道或溪流。冲洗集料或具有沉积物操作用水，应采用过滤、沉淀池处理或其他措施，使能做抵达标排放。施工期间，施工物料如水泥、油料、化学品等应堆放管理严格，防止雨季或暴雨将物料随雨水径流排入地表及附近水域导致污染。施工机械应防止严惩漏油，严禁机械在动转中产生油污水未经处理就直接排放，或维修施工机械时油污水直接排放。（2）控制扬尘为了减少施工作业产生灰尘，应随时进行洒水或其他抑尘措施，使不出现明显降尘。易于引起粉尘细料或松散料应予遮盖或合适洒水润湿。运送时应用帆布、盖套及类似遮物覆盖。运转时有粉尘发生施工场地，如水泥混凝土拌和机附近、大型轧石机场等投料器均应有防尘设备，在这些场所作业工作人员，应配置必要保防护用品。（3）减少噪声、废气污染使用机械设备工艺操作，要尽量减少噪声、废气等污染；建筑施工场地噪声应符合建筑施工场界噪声限值(GB 12523-1990)规定，并应遵守当地有关部门对施工噪声规定。
