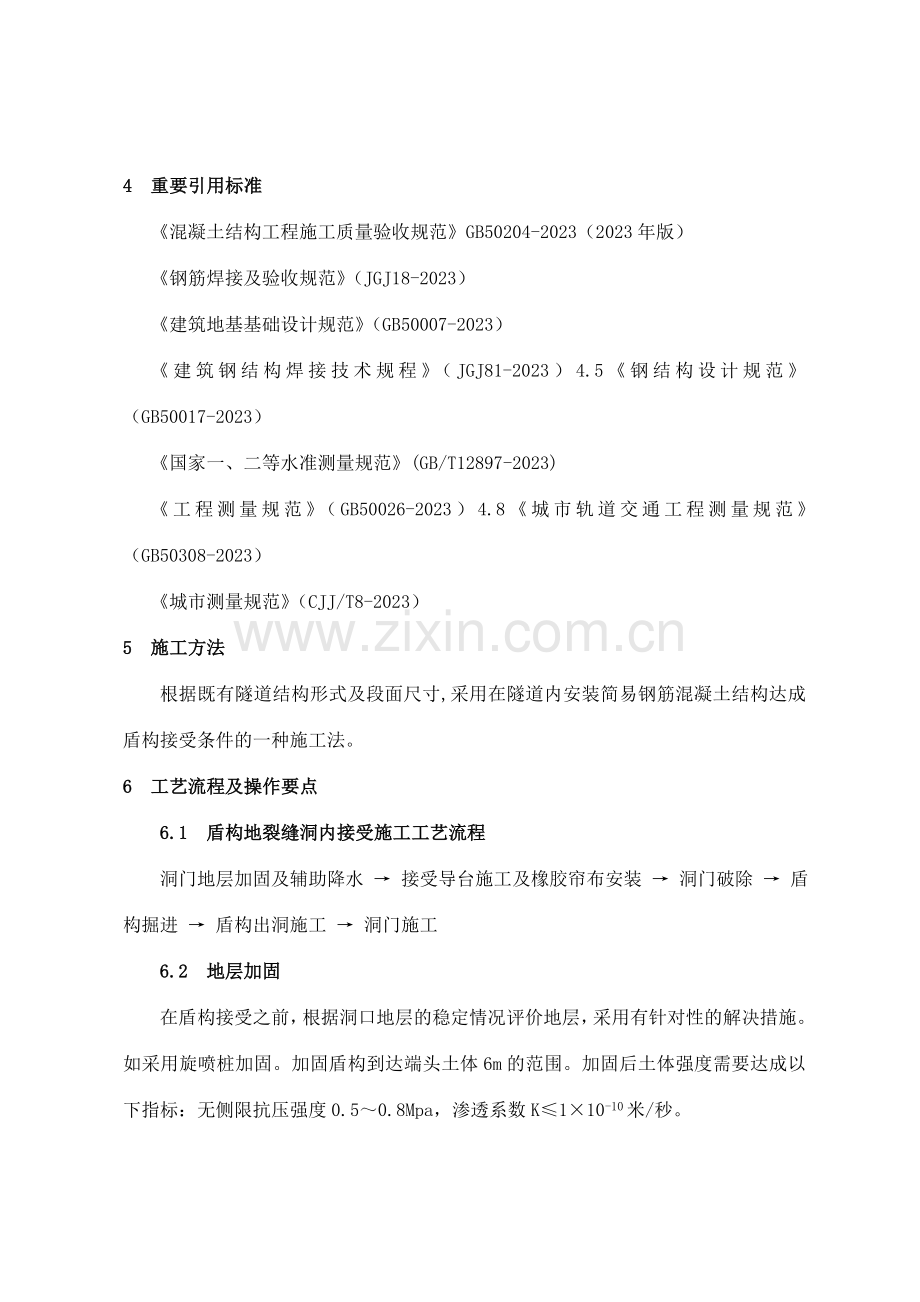

盾构暗挖隧道内接受施工工艺工法QB/ZTYJGYGF-DT-0206-2023城轨公司 汪远平1 前言1.1工艺工法概况地裂缝是西安特有的地质灾害，盾构在地裂缝暗挖洞内接受不同于普通的接收井内接受，盾构在地裂缝暗挖隧道内接受空间小，无法垂直起吊等特点使接受更复杂、风险更大。西安发育的14条地裂缝严重影响地铁建设，致使西安地区黄土地层盾构暗挖隧道内接受施工越来越普遍，所以将西安盾构在暗挖隧道内接受施工技术总结形成该工艺工法，为西安地铁建设提供了重要的施工经验。 1.2工艺原理 盾构机接受托架采用回填混凝土做成弧形导台作为接受托架使用，盾构到达后根据盾构实际平面及高程位置在导台内安顿钢轨，将盾构主机及台车推动至导轨上，盾构机过完后对导台部分进行混凝土回填到设计标高。2 工艺工法特点2.1前期准备投入小。2.2施工风险小,安全可靠。2.3隧道通视效果差，测量工作难度大。2.4方法简朴实用，不需要特殊的施工机械和设备。3 合用范围适合于矿山法隧道洞内接受施工。4 重要引用标准 混凝土结构工程施工质量验收规范GB50204-2023（2023年版） 钢筋焊接及验收规范（JGJ18-2023） 建筑地基基础设计规范（GB50007-2023）建筑钢结构焊接技术规程（JGJ81-2023）4.5钢结构设计规范（GB50017-2023）国家一、二等水准测量规范(GB/T12897-2023)工程测量规范（GB50026-2023）4.8城市轨道交通工程测量规范（GB50308-2023）城市测量规范（CJJ/T8-2023）5 施工方法根据既有隧道结构形式及段面尺寸,采用在隧道内安装简易钢筋混凝土结构达成盾构接受条件的一种施工法。6 工艺流程及操作要点6.1 盾构地裂缝洞内接受施工工艺流程洞门地层加固及辅助降水 接受导台施工及橡胶帘布安装 洞门破除 盾构掘进 盾构出洞施工 洞门施工 6.2 地层加固在盾构接受之前，根据洞口地层的稳定情况评价地层，采用有针对性的解决措施。如采用旋喷桩加固。加固盾构到达端头土体6m的范围。加固后土体强度需要达成以下指标：无侧限抗压强度0.50.8Mpa，渗透系数K110-10米/秒。在盾构接受前应完毕端头土体加固工作，土体加固强度达成设计规定，取芯效果良好。并在破除堵头墙之前需进行超前探孔，对盾构机前方地质情况和降水效果进行评价，确认无风险后方可进行堵头墙凿除施工，见图6.2。图6.2 端头土体加固取芯6.3 辅助降水在隧道外侧打设8口降水井,井深H=（h+5）米（其中：埋深h为地面到隧道底部），盾构隧道接受施工前进行降水，见图6.3。图6.3 隧道端头降水井布置图6.4 水平探孔按下图示用风钻钻孔深不小于2.0m的9个观测孔，孔位见图6.4洞门检测孔位图，并进行渗漏水观测，每孔的流水不超过30L/h（通过观测流水不成线），允许凿除洞门。图6.4 洞门检测孔位图6.5 接受导台施工及橡胶帘布安装6.5.1 测量准备1 盾构机定位及接受洞门位置复核测量在盾构推动至盾构到达范围时，对盾构机的位置进行准确的测量，明确成洞隧道中心轴线与隧道设计中心轴线的关系，同时对接受洞门位置进行复核测量，拟定盾构机的贯通姿态及掘进纠偏计划。在考虑盾构机的贯通姿态时注意两点:一是盾构机贯通时的中心轴线与隧道设计轴线的偏差，二是接受洞门位置的偏差。综合这些因素在隧道设计中心轴线的基础上进行适当调整。纠偏要逐步完毕，每一环纠偏量不能过大。2 盾构机到达的轴线控制盾构机到达前50m地段即加强盾构姿态和隧道线形测量，及时纠正偏差保证盾构顺利地从到达口进入。并根据实测的洞门位置进行必要的调整隧道贯通时的盾构机刀盘位置。隧道贯通时其刀盘平面偏差允许值：平面20mm、高程50mm，盾构坡度较设计坡度略大0.2%。6.5.2 接受导台施工1 运用二衬结构形式，根据盾构实际平面及高程位置隧道内安顿简易钢筋混凝土结构和钢轨，将盾构主机推动至导轨上，达成接受条件，见图6.5.2-1。图6.5.2-1 混凝土弧形导台隧道内布置2 钢筋混凝土导台施工1）埋设预埋件：经盾构联系测量及隧道内施工测量，计算出弧形导台轨面高程及中心坐标。现场进行放线定位预埋件位置。预埋件采用25圆钢，长度为50cm，上部套丝10cm用于压板固定钢轨，下部有90弯钩长5cm用于锚固。预埋件施工完毕后测量人员进行符合，保证两条平行预埋件各处中心间距相等。预埋件垂直方向用25钢筋直接锚入二衬仰拱混凝土内，水平方向距二衬仰拱混凝土面5cm用18钢筋进行连接加固，连接加固间距为1m，见图6.5.2-2。图6.5.2-2 预埋件埋设2)模板支设：待预埋件施工完毕之后，该弧形导台施工段根据实测高程两侧支设模板，由于导台中部为弧形一次浇筑比较困难，在坡度较大部位增长收口网方便混凝土浇筑，加快施工进度，避免了支设模板等繁琐工序。3)混凝土浇筑：混凝土浇筑采用泵送混凝土，控制好塌落度是本工序的重要环节。完毕浇筑后要及时手面，特别是在铺设钢轨位置表面一定要平整，浇筑完毕混凝预埋件顶将高于混凝土面7cm，方便后期铺设钢轨。浇筑完毕待混凝土面终凝后洒水养护，保证混凝土强度达成使用规定，见图6.5.2-3。图6.5.2-3 混凝土浇筑4)钢轨铺设：根据预埋件埋设位置将钢轨放入预埋件中间，用轨道压板及螺母将其钢轨固定在已成型混凝土斜面上，为盾构机到达空推提供条件，见图6-6。3 橡胶帘布安装为防止盾构机到达时推出的碴土损坏橡胶帘布，洞门防水装置在洞门第一次破除，碴土被完全清理干净后安装。安装方法同于始发洞门。一方面,对洞圈预埋钢环上双头螺栓孔进行攻丝清理,上紧双头螺栓后,再点焊固定。另一方面,洞门凿除完毕后,清理渣土,一次性安装完防水密封装置,并穿好钢丝绳,暂且不拉紧。密封装置安装顺序为: 橡胶帘布圆环板扇形压板垫圈螺母。防水装置扇形压板上钢丝绳在盾构出洞时要拉紧一次,等到盾尾拖出之后帘布橡胶板落到管片上时,再完全拉紧翻板上的钢丝绳,以保证洞门密封效果,防止水土流失导致洞门坍塌，见图6.5.2-4。图6.5.2-4 洞门橡胶帘布安装示意图6.6 洞门破除洞门凿除分三次进行，为方便施工及加快施工进度细节部分作出调整，洞门凿除采用人工作业，总工期为7天，详见洞门凿除施工步序。6.6.1 第一次洞门凿除1 洞门最下部破除难度和风险均比较大，故凿除从下部开始，凿除高度为洞门环梁上约0.61m范围（破处时外层钢筋需保存），然后按照从上往下的顺序进行。凿除示意图见图6.6.1-1。 图6.6.1-1 洞门立面2 下部凿除完毕后，自上而下顺序进行凿除。凿除顺序见洞门凿除顺序示意图，凿除的范围示意图见图6.6.1-2。第一次凿除洞门的厚度为800mm。 图6.6.1-2 洞门立面 围护桩截面 洞门凿除顺序示意图 钻孔灌注桩钢筋 第一次凿除范围 第二次凿除范围 6.6.2 第二次洞门凿除凿除完毕后，用风镐修整洞门周圈混凝土面，使洞门周边圆顺；第二次凿除洞门的厚度为250mm。6.6.3 第三次洞门凿除第三次洞门凿除迅速凿除外围残留钢筋混凝土，将洞门周边钢筋修整切割圆顺，尽量缩短洞门土体无支撑时间；第三次凿除洞门的厚度为150mm。6.7 盾构掘进6.7.1 盾构进入到达段后（最后35环），推力控制在1800t以内、推动速度控制在1020mm/min、刀盘转速控制在0.9rpm以内、注浆量控制在3.5方以上，出土量控制在38方左右，平均土压控制在0.14MPa左右。6.7.2 盾构机刀盘进入加固体后，在2至5号点以及8至11号点启动超挖刀， 盾构机刀盘进入加固体2环后，推力控制在1800t以内、推动速度控制在15mm/min以内、刀盘转速控制在0.8rpm以内、注浆量控制在4.5方以上，中部土压控制在0.1Mpa左右。6.7.3 贯通前56环时，进一步减少盾构掘进推力，掘进推力维持在400t左右，推动油缸压力不大于4Mpa。在掘进的同时，要注意维持土仓内的压力保证0.05 Mpa。无论何种情况下，推动油缸压力均不能大于6Mpa（特别是在管片安装时）。6.7.4 在贯通前的最后3环，规定掘进速度控制在510mm/min, 刀盘转速控制在0.5rpm以内并逐渐将土压减小到0。在洞内接受洞门时要密切关注盾构推动系统的推动速度和推动压力以及掘进出土情况。6.8 盾构出洞施工6.8.1 出洞注意事项1 盾构进入到达段10米开始，盾构操控手应注意控制好盾构掘进姿态，使盾构机尽量平缓掘进，严禁进行大幅度的纠偏动作，以保证盾构机可以平缓到达，推动速度控制在5mm左右；2 盾构机到达推动安装最后两环管片时要将管片的注浆孔也所有打穿，方便后续注浆将洞门间隙密实；3 盾构机掘进至盾尾平环板时，先不要急于脱开，要先对最后两环管片进行补充注浆；4 机电工程师要检查接受位置水泵是否正常，并要有备用水泵，以便应急。5 盾构进入到达段后，加强地表沉降监测，及时反馈信息以指导盾构机掘进。6 当管片最后一环管片拼装完毕后，通过管片的二次注浆孔，注入双液浆进行封堵。注浆的过程中要密切关注洞门的情况，一旦发现有漏浆的现象立即停止注浆并进行解决。7 当盾构前体盾壳被推出洞门时通过压板卡环上的钢丝绳调整折叶压板使其尽量压紧橡胶帘布板，以防止洞门泥土及浆液漏出。在管片拖出盾尾时再次拉紧钢丝绳，使压板能压紧橡胶帘布，让帘布一直发挥密封作用，如图6.8.1。图6.8.1 盾构机到站示意图6.8.2 准备措施1 对洞门中心坐标进行测量确认；2 安装洞门环板及密封装置；3 洞门封堵材料等各项工作的准备；4 端头地面加固注浆孔注浆完后将孔清洗干净，留为盾构机到达时应急时使用，注意封堵管口，防止窜浆。6.8.3 盾构到达施工注意事项1 盾构到达前检查端头土体质量，保证土体含水量及稳定性满足到达规定，确认接受洞内二衬浇注混凝土强度达成100%。2 到达前，在洞口内侧准备好砂袋、水泵、水管、木楔、风炮等应急物资和工具。 3 准备洞内、洞外的通讯联络工具和洞内的照明设备。4 增长地表沉降监测的频次，并及时反馈监测结果指导施工。5 橡胶帘布内侧涂抹油脂，避免刀盘刮破帘布而影响密封效果。 6 在盾构机刀盘距洞门掌子面0.5m时应尽量出空土仓中的碴土，减小对洞门及端墙的挤压以保证凿除洞门混凝土施工的安全7 在盾构贯通后安装的几环管片，一定要保证注浆饱满密实，并且一定要及时拉紧，防止引起管片下沉、错台和漏水。6.8.4 到达测量监测盾构到洞内前150m，要对洞内所有的测量控制点进行一次整体的、系统的控制测量复测，对所有控制点的座标进行精密、准确的平差计算。在盾构到站前的最后一次测量系统搬站中，以精密测设并通过平差的地面导线点和水准点为基准，测量测站、后视点的座标和高程，每一测量点的测量不少于4个测回。盾构到达前50米地段即加强盾构姿态和隧道线形测量，及时纠正偏差保证盾构顺利地到达高新路站。并根据实测的洞门位置进行必要的调整隧道贯通时的盾构刀盘位置。在盾构到达掘进期间，盾构姿态和管片姿态必须保证每环一测，并及时将人工测量的结果反馈给项目技术负责人和项目经理，并及时报送监理。地面监测要3小时一次，监测数据要及时传达。严格控制注浆及吊装时地面的沉降和监测围护结构的稳定性。地表要埋设观测点， 要严格观测地表变化情况，防止地表变形影响路面及基础管线、建筑物等。6.8.5 最后几环管片安装当隧道贯通后，一般还需安装5-6环管片才干完毕区间隧道的管片安装，由于刀盘前端阻力几乎为零，顾千斤顶推力将逐渐减少，千斤顶施加在管片上的力也相应减少，因此本次若干管片连接不够紧，从在较大的缝隙，影响注浆质量，从而导致掺水。1 做好在后15环管片的螺栓紧固和复拧紧工作。安装管片完毕后用风动扳手拧紧所有纵向和横向螺栓，且在下一环掘进值1.5米左右时再次拧紧螺栓2 严格按照操作规程拼装管片，同时防止管片自己出现错很缝、台阶差。3 管片安装前保证止水条不损坏、不预膨胀，并及时清理管片上的注浆掉落的渣土和砂浆等。4 在2、5、7、11点位置处，在管片连接螺栓上加厚3m宽50mm长500mm钢板，在盾构正常推动1.5m左右时将相邻两片钢板压紧焊接，保证盾构机在无推力的情况下管片自防水密封完好，达成管片自防水规定。6.8.6 洞门封堵待盾构机盾尾后边线处在洞门钢环环面与洞门橡胶帘布之间时，拉紧折页压板固环钢丝绳，保证橡胶帘布整环紧贴盾壳。然后立即通过同步注浆系统四根注浆管路向洞门空隙内注浆。注浆过程需注意观测洞门橡胶帘布四周渗漏浆情况，如出现渗漏浆情况，停止注浆，待停止渗漏浆后，恢复注浆。洞门注浆完毕后，等待12小时后，盾构机向前推动，盾构机主机整机通过洞门橡胶帘布。经检查无渗漏水后，拆除洞门橡胶帘布。待盾构机盾体所有脱出洞门橡胶帘布，橡胶帘布拆除完毕后用砖将盾构管片与地裂缝隧道洞门之间空隙填充，打开最后一环管片二次注浆孔，进行背后二次注浆，保证盾构管片后缝隙填实二次注浆采用双液浆。空隙封堵见图6.8.6-1，二次注浆见图6.8.6-2，双液浆配合比见表6.8.6。图6.8.6-1 洞门封堵图6.8.6-2 二次注浆效果示意图实验编号水灰比A液：B液（体积比）缓凝剂添加量（水泥用量）浆液密度（g/cm3）凝结时间（秒）配比11:11:101.51.442048表6.8.6 双液浆配比及浆液重要性质表7 劳动力组织盾构施工采用 “两班倒”作业，每班工作12小时，具体劳动力配置见表7-1。表7-1 劳动力使用计划表序号工 种人数1盾构队长22班长23盾构机操作司机24管片拼装工45注浆工26单、双轨梁47司索工48电瓶车司机49龙门吊司机210机修、电工411养道、接导412看土2共计36接受导台施工，单班作业，总计人数为13人，具体劳动力配置见表7-2。表7-2 劳动力使用计划表序号工种人数1钢筋工42模板工33混凝土工6合计138 重要机具设备8.1 盾构接受施工重要设备见表8-1。表8-1 施工中用到的重要设备表序号设备名称数量规格型号重要工作性能指标1盾构机及后配套设备1.1盾构机主机1台6140mm1050KW1.2螺旋输送机1台233m3/h1.3皮带输送机1套500m3/h70KW1.4管片拼装机1套1.5管片运送机构1台1.6同步注浆系统1台38KW1.7自动导向系统1台激光导向1.8控制系统1台1.9数据解决传输系统1台1.10盾构机后配套托车5节1.11动力泵站1台1.12加润滑油、脂系统2台1.13变压器1台1000KW1.14高压电缆卷筒1台200m1.15水管卷筒、供排水管路1台20m1.16空压机1台2运送设备2.1电瓶车2台Xk45-91540p45t 2.2充电机6台2.3蓄电池组12台2.4运碴车10台2.5管片运送车4辆2.6运浆车4台3起吊、拆卸、安装等施工专用设备3.1 40t龙门吊1台3.2隧道通风机1台3.3液压扭力板手1套3.4低压配电柜1台3.5箱式变压器1台630KVA+500 KVA3.6排污泵3台3.7双液注浆泵1台3.8液压分离式千斤顶(带液压站)4台3.9强制式搅拌机1台3.10发电机1台200KW3.11高压清洗机1台3.12散装水泥罐、粉煤灰罐各1台4测量监测及勘测设备4.1全站仪1台TCR-8022（2+2ppm）4.2精密水准仪1台徕卡NA20.4mm/km4.3钢卷尺6个5米4.4铝合金塔尺1把5米4.5数显收敛计1台JSS30A0.06mm4.6摩托罗拉对讲机4台T54285接受导台施工设备5.1电焊机1台5.2弯曲机1台5.3切断机1台 5.4电锤1把8.2 材料计划盾构到达施工重要材料计划见表8-2。表8-2 盾构到达施工重要材料计划序号材料名称规格型号数量备注1H型钢H100100m最后10环管片拉紧2螺栓2065套扇形压板加固3钢丝绳1650m洞门压板拉紧4水泥P.O32.5Mpa10t洞门防水用5水玻璃35Be15t洞门防水用8.3 机械设备计划盾构到达施工重要机械设备配备计划如表8-3。表8-3 盾构到达施工重要机械设备配备计划序号设备名称规格型号数量备注1空压机3m3/min2台洞门凿除2风镐6把洞门凿除3道链5t2把帘布橡胶板密封拉紧4丝锥M243把洞门预埋钢环螺栓孔清理三轮车2台 运渣注浆机1台注浆8.4 应急物资计划盾构到达施工重要应急物资计划如表8-4。表8-4 盾构到达施工应急物资计划序号材料名称规格型号单位数量备注（存放位置）1水玻璃35Be吨0.5现场2水泥P.O42.5吨5现场3细砂m35方现场4棉纱kg30现场5编织袋个300现场6水溶性聚胺脂kg150现场7钢板10mmm25现场8双快水泥kg200现场9木板m30.5现场10双液注浆机台1现场木楔kg100现场9 质量控制9.1 易出现的质量问题1 贯通偏差大，盾构被卡、管片错台或破损；2 洞门破除时钢筋未清除干净，盾构被卡；3 导轨未焊接或焊接不牢，到至盾构栽头；4 导台强度低，受压碎裂；5 导台施做偏高，盾构无法上到导台上；6 导台钢轨焊接不牢，盾构上导台后钢轨固定件脱落；7 洞门封堵注浆缺失，为后期洞门施工带来风险和渗漏水；8、接受段管片松弛，渗漏水严重；9.2 保证措施9.2.1 建立健全质量管理制度；1 建立健全各种质量管理保障体系及制度，贯彻岗位责任制，贯彻贯彻验收制度， 做好技术交底，技术交底实行复核制、签字制。对各分项工程，设一名主管工程师及一名施工员专职负责。保证质量管理体系的正常运营，保证施工质量。2 严把材料关所有进场材料均需具有产品合格证，且生产该材料的厂家也必须有相应资质，进场材料由物资部和质检工程师一起进行验收，其中，特别要注意对管片的验收，务必保证所有下井管片的质量合乎规定，并在拼装前要对管片进行二次查验，如有损坏或裂纹则坚决不能使用。3 加强培训，提高技术水平对所有技术工人及技术管理人员进行岗前培训，并根据实际的工程特点进行不定期培训，对即将进入重点施工阶段前要提前进行技术交底，保证所有的盾构作业均在可控范围内进行。9.2.2 避免贯通偏差大，盾构被卡、管片错台或破损措施：1 盾构贯通前100米进行一次联系测量，根据测量结果对盾构姿态进行调整、导台是做技术交底；2 盾构姿态调整幅度不宜过大，每环纠偏控制在5mm内；3 盾构贯通前10环（加固范围），进一步核算姿态，并按规定启动超挖刀；4 盾构贯通中心刀外露后再次测量。9.2.3 避免洞门破除时钢筋未清除干净，盾构被卡措施：1 洞门破除时先破底部0.6-1m范围，然后自上而下破除；2 洞门破除过程中加强监督，发现问题及时整改；3 洞门破除完毕后须系统的检查一次，特别是注浆外壳部位；9.2.4 避免导轨未焊接或焊接不牢，到至盾构栽头措施；1 洞门破除前根据测量的洞门中心在洞门底部计算位置牢固焊接临时导轨；2 盾构刀盘所有外露后及时量测导轨与刀盘外沿的距离，异常时及时调整；9.2.5 避免导台强度低，受压碎裂措施：1 导台混凝土强度等级不得低于C25；2 导台混凝土浇筑时振捣须密实；3 导台混凝土浇筑完毕后养护等强不得低于7天。9.2.6 避免导台施做偏高，盾构无法上到导台上措施：1 联系测量完毕后根据模拟洞门中心反算导台施做高度，且比计算值低2cm为宜；2 临时导轨和导台施做完毕后及时复核，异常时进行解决；3 盾构刀盘外露后及时量测刀盘外侧到临时导轨间的距离，异常时开动交接调整。9.2.7 避免导台钢轨焊接不牢，盾构上导台后钢轨固定件脱落措施：1 导台预埋件安装必牢固2 钢轨固定件焊接时，定位准确，且预埋钢板上的锈斑、油污等清理干净，牢固焊接。9.2.8 避免洞门封堵注浆缺失，为后期洞门施工带来风险和渗漏水措施：1 盾构贯通前5环需注浆饱满，浆液需加大水泥用量，缩短凝固时间；2 盾构接受后及时进行洞门封堵施工，注浆时由下往上逐孔注浆，直至注满为止。9.2.9 避免接受段管片松弛，渗漏水措施：1 盾构接受时在导台上安装反力牛腿，为管片拼装提供足够的反力；2 对拼装好的管片及时复紧，并用扁铁或槽钢采用连接、紧固措施。10 安全措施10.1 重要安全风险分析1 触电事故；2 高空坠落；3 脚手架倒塌；4 洞门坍塌；5 盾构机侧翻；6 洞门涌水、涌沙；7 溜车事故；8 挤压、吊装事故。10.2 保证措施10.2.1 安全施工管理1 建立健全各种安全及文明施工管理保障体系及制度，以条例的形式对工人作业行为进行约束，对违规行为进行适量的处罚，以保证制度的有效性。2 建立安全责任制，并和盾构作业人员签订安全责任协议书，把安全责任逐级进行分化，以明确的安全责任来约束施工中也许出现的不安全行为。3 建立班前安全发言制度，并对该制度的执行情况进行每日跟踪，在井口设立重大安全危险源标记牌，通过不断反复的安全教育来提高工人的安全意识。4 设专人负责隧道施工的安全监督、管理工作，对施工中存在的安全隐患进行排查，并对野蛮施工行为进行制止，保证对盾构施工的安全及文明施工进行有效管理。10.2.2 防止触电事故发生措施1 加强临电管理，实行严格的日检，过程不间断巡视制度；2 严格实行“一机、一闸、一保、一漏”，非电工严禁电工作业，需要检修时须断开电源并悬挂明显的“电路检修，严禁合闸”标示；3 电线必须悬挂，不得挤、压、砸、侵泡。10.2.3 防止高空坠落、物措施1 洞门破除及其它高空作业时系好安全带；2 管片等材料吊装时必须捆绑牢固；3 严禁从车站顶板抛送材料等。10.2.4 防止脚手架倒塌措施：1 洞门破除前搭设的脚手架需通过验收，合格后方可使用；2 洞门破处过程中严密观测脚手架变形情况。10.2.5 防止洞门坍塌措施1 加强端头土体加固质量控制；2 洞门破除时，特别是腰部以下部位，必须安排专人观测，出现异常及时撤离人员；3 盾构刀盘距离端墙小于5米时，减小推力。10.2.6 防止盾构机侧翻措施1 严格控制导台混凝土等级强度、浇筑质量、养护等，防导台碎裂；2 严格控制导台钢轨固定件焊接质量，防脱轨。10.2.7 洞门涌水、涌沙1 控制端头加固质量；2 提前采用降水措施；3 盾构贯通前3环减少同步注浆量，必要时不进行同步注浆，并将土压降到零。10.2.8 溜车事故1 电瓶车严格按规范操作；2 做好电瓶车的平常维修保养工作，保证刹车良好，并备好铁楔。10.2.9 挤压、吊装事故1 管片拼装、拼装机旋转严格按规范作业，其作业半径不得站人；2 吊装作业严格按“十不吊”原则进行。11 环保措施11.1 防噪声扰民控制措施1 施工场界噪声按建筑施工场界噪声限值（GB12922-90）的规定控制。 2 采用措施，保证在各施工阶段尽量选用低噪声的机械设备和工法。并且在满足施工规定的条件下，尽量选择低噪声的机具。 3 在距居民较近的施工现场，对重要噪声源如空压机、装载机、卷扬机等采用有效的吸声、隔音材料施做封闭隔声或隔声屏，使其对居民的干扰降至规定标准。 4 夜间施工经批准领取“夜间施工许可证”。 5 噪声超标时一定采用措施，并按规定缴纳超标准排污费。对超标导致的危害，要向受此影响的组织和个人给予补偿。 6 拟定施工场地合理布局、优化作业方案，保证施工安排和场地布局考虑尽量减少施工对周边居民生活的影响，减小噪声强度和敏感点受噪声干扰的时间，建立必要的噪声控制设施，如隔声屏障等。 7 自备发电机时将作隔声解决，在有电力供应时不使用自备发电机。8 合理安排施工计划，在特殊时间段（如高考期间）不进行有噪声的作业。11.2 防振动扰民控制措施1 施工振动对环境的影响按城市区域环境振动标准（GB10070-1998）的规定。2 根据敏感点的位置和保护规定选择施工机械和施工方法，最大限度的减少对周边的影响。3 本工程施工有也许会对地层产生扰动，引起建筑变形或沉陷的区域，对临近建筑物将事先详查、做好记录，对也许的危害采用加固等防止措施。4 其余控制措施与噪声基本相同。11.3 城市生态1 对城市绿化，在施工范围内严格按有关法规执行。临时占用绿地要报批、交费并及时恢复，砍伐或迁移树木要报批并交费，不得随意修剪树木，古树名木按规定进行特殊保护。 2 对地上和地下的文物要防震、防毁和避让，不污染和破坏文物，不危及文物安全。发现地下文物，保护现场，及时报告。 3 在施工前做好各类市政管线调查，施工中做好保护，防止施工破坏管线。市政管线的迁移和保护按法规规定进行，履行报批手续付费。同时采用措施并建立应急程序、做好应急准备，避免停水、停电等事故的发生，一旦发生事故可及时响应。4 施工照明灯的悬挂高度和方向要考虑不影响居民夜间休息。5 在施工筹划时考虑减少施工占地的措施和方法。6 严格履行各类用地手续，按划定的施工场地组织施工，不乱占地，不多占地。7 在相关文献中明确施工场地的恢复规定和具体的实行时间表，保证施工结束后及时撤场、尽快恢复。 8 在施工场地周边出安民告示，以求得附近居民的理解和配合。 9 在施工工地场界处设实体围栏，不得在围栏外堆放物料、废料。11.4 水污染施工期间的水污染重要是施工泥浆水、车辆冲洗水、施工人员生活污水、雨季地表径流等。容易污染收纳水体、堵塞城市排水系统、引起水浸街等。1 废水排入城市下水道，悬浮物执行污水综合排放标准（GB8978-1996）中的三级标准400mg/l;废水排入自然水体，悬浮物执行污水综合排放标准（gb8978-1996）中的二级标准150mg/l。2 根据不同施工场地排水网的走向和过载能力，选择合适的排口位置和排放方式。3 在工程开工前完毕工地排水和废水解决设施的建设，并保证工地排水和废水解决设施在整个施工过程的有效性，做到现场无积水、排水不外溢、不堵塞、水质达标。4 泥浆水产生处设沉淀池，沉淀池的大小根据排水量和所需沉淀时间拟定。5 在季节环保措施中制定有效的雨季排水措施；钻孔桩施工现场配备有效的废浆解决设备。6 根据施工实际，考虑西安市降雨特性，制定雨季排水方案，避免废水无组织排放、外溢、堵塞城市下水道等污染事故发生的排水应急响应工作方案，并在需要时实行。7 施工现场设立专用油漆、料库，库房地面做防渗漏解决，储存、使用、保管专人负责，防止油料跑、冒、滴、漏污染土壤、水体。11.5 大气污染大气的重要污染来源有：运送、开挖、燃油机械、炉灶等，采用的控制措施有：1 粉尘、扬尘的作业面和装卸、运送过程，制定操作规程和洒水降尘制度，在旱季和大风天气适当洒水， 保持湿度。2 合理组织施工、优化工地布局，使产生扬尘的作业、运送尽量避开敏感点和敏感时段。3 严禁在施工现场焚烧任何含废弃物和会产生有毒有害气体、烟尘、臭气的物质，熔融沥青等有害物质要使用封闭和带有烟气解决装置的设备。4 工程使用商品混凝土。5 水泥等易飞扬细颗粒散体物料应尽量安排库内存放，堆土场、散装物料露天堆放场要压实、覆盖。6 选择合格的运送单位，做到运送过程不散落。7 为防止进出现场的车辆轮胎夹带物等污染周边公共道路，故在出口处设立冲洗刷池，清除车轮携土。8 拆除构筑物时要有防尘遮挡，在旱季适量洒水。9 使用清洁能源，炉灶符合烟尘排放规定。10 施工前做好施工便道的规划设立，临时施工道路基层要夯实、路面要硬化。11.6 固体废弃物管理措施固体废弃物的重要来源是工程弃土、建筑废料和生活垃圾，会对城市环境卫生导致影响，采用的控制措施是： 1 合理选定堆放场位置，对弃土进行洒水覆膜封闭，防止扬尘污染，堆土场周边加护墙和护板。 2 制定泥浆和废碴的解决、处置方案，按照法规规定选择有资质的运送单位，及时清运施工弃土和余泥碴土，建立登记制度，防止半途倾倒事件发生并做到运送途中不撒落。 3 选择对外环境影响小的出土口、运送线路及运送时间。 4 剩余料具、包装及时回收、清退。对可再运用的废弃物尽量回收运用。各类垃圾及时清扫、清运，不得随意倾倒，尽量做到每班清扫、每日清运。 5 施工现场内无废弃砂浆和混凝土，运送道路和操作面落地料及时清运，砂浆、混凝土倒运时应采用防撒落措施。6 教育工人养成良好的卫生习惯，不随地乱丢垃圾、杂物，保持工作和生活环境的整洁。 7 严禁垃圾乱倒、乱卸。施工现场设垃圾站，各类生活垃圾按规定集中收集，由环卫部门及时清理、清运，一般规定每班清扫、每日清运。11.7 防遗洒措施1 运送车辆进出场时，派专人清洗轮胎和车厢挡板，防止污染城市道路和市区环境。 2 外运土方车辆进行严密遮盖，出场时设专人清洗轮胎和车厢挡板，防止污染城市道路和市区环境。 3 废泥浆外运采用专用车辆，指定专人管理，检查车辆的密封性能，并严禁在半途排放。12 应用实例12.1 工程简介本工程为西安地铁三号线实验段TJS-1标工程，本工程共有两站两区间，两个暗挖区间。其中f4及f4-1暗挖隧道位于长鱼化寨站丈八北路站之间，盾构在鱼化寨站始发后掘进456米到达f4暗挖隧道，盾构要空推f4及f4-1暗挖隧道409米后在暗区间风井进行再次始发，再次始发后盾构掘进1244米到达丈八北路站。暗挖隧道断面为9.49.43m，矿山法施工时受周边环境制约只设一个6.2m4.6m竖井，竖井深28.1米，垂直运送空间较小，具体见盾构与f4及f4-1暗挖隧道关系平面图。暗挖隧道结构完毕后要在底部浇筑C30素混凝土进行回填，回填高度1.75米。盾构接受在f4地裂缝矿山法隧道西侧。12.2 工程结果评价盾构地裂缝隧道内接受目前采用暗挖隧道回填素混凝土制作弧形导台接受盾构机，标准隧道通常采用安装接受托架接受盾构机。根据目前施工经验制作弧形导台较适合于接受空间较小的暗挖隧道接受盾构机。根据现场实际施工得出结论，制作弧形导台可以满足盾构机承载力，可以满足盾构机接受的安全和质量规定条件。通过改善，避免了托架的吊运，运送、安装、拆卸的不便，节约了大量时间。盾构接受完毕图见图12.2。图12.2 盾构接受完毕图
