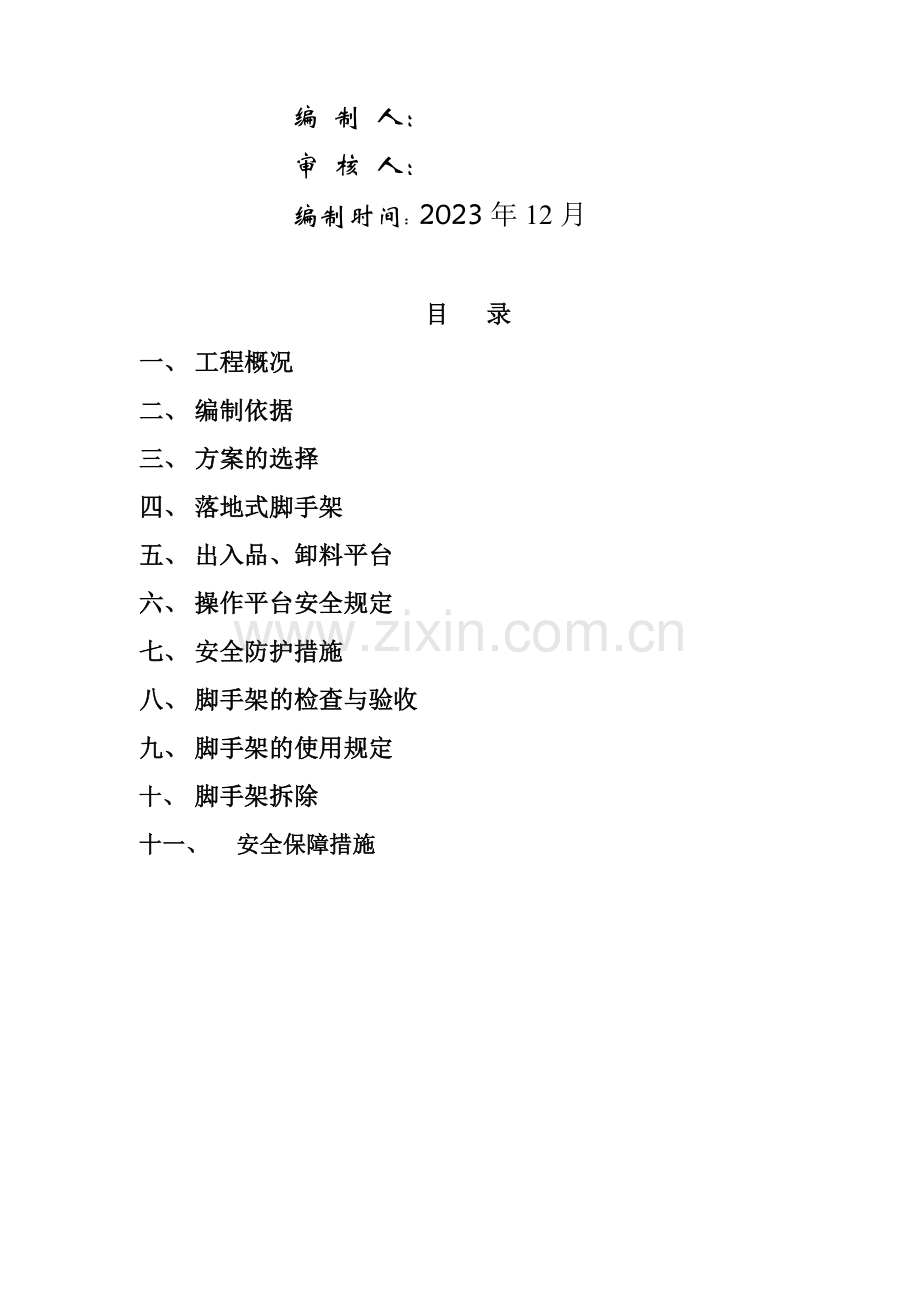

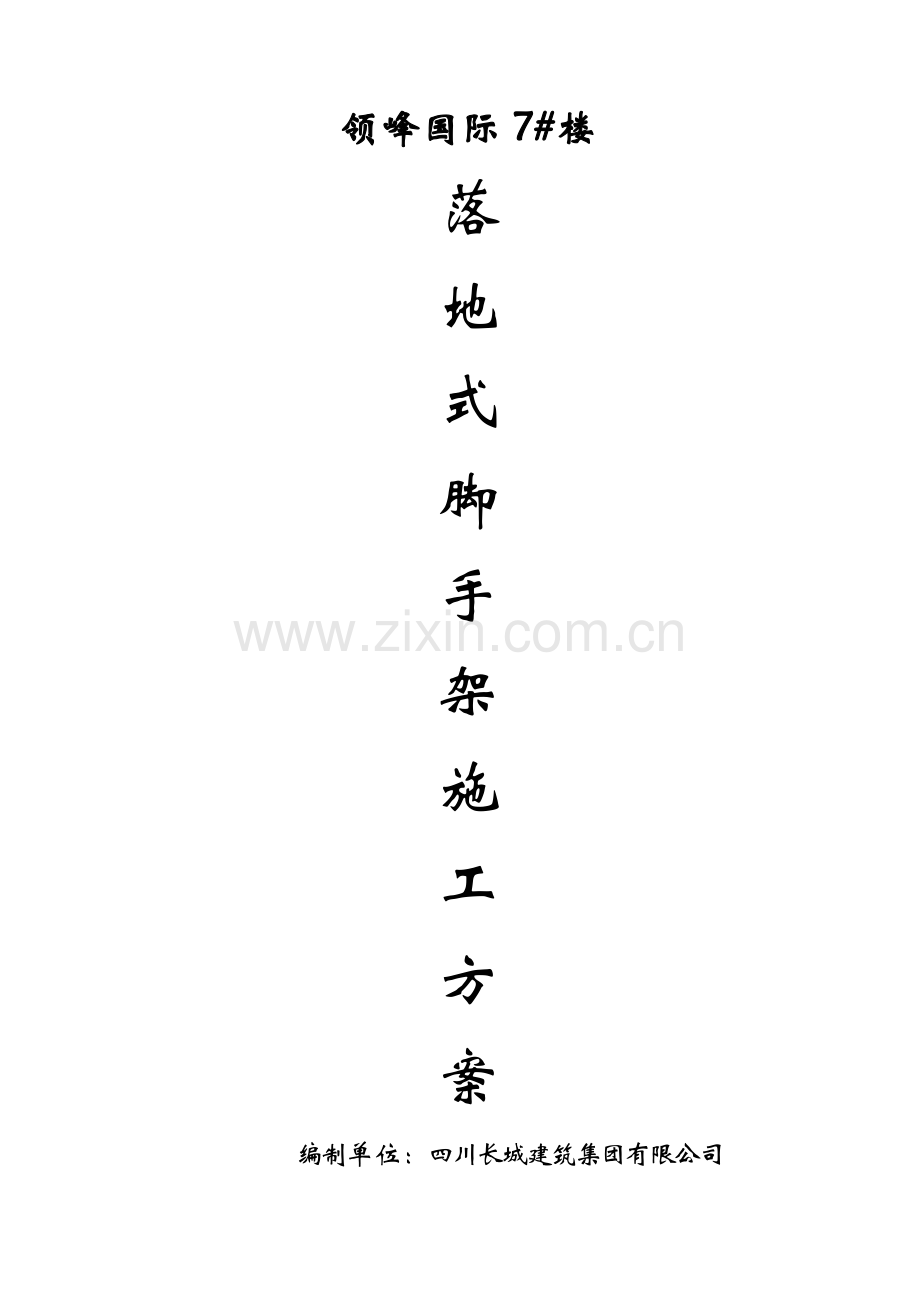

领峰国际7#楼落地式脚手架施工方案编制单位：四川长城建筑集团有限公司编 制 人： 审 核 人：编制时间：2023年12月目 录一、 工程概况 二、 编制依据三、 方案的选择四、 落地式脚手架五、 出入品、卸料平台六、 操作平台安全规定七、 安全防护措施八、 脚手架的检查与验收九、 脚手架的使用规定十、 脚手架拆除十一、 安全保障措施一、工程概况工程名称为大英县领峰国际社区7号楼工程，建筑面积14481.95m结构框剪结构，层数27层，总高75.6m，计划开工日期2023年12月20日，计划竣工日期2023年06月20日。二、编制依据 1. 建筑施工计算手册江正荣著 中国建筑工业出版社；2.建筑施工手册第四版 中国建筑工业出版社； 3.建筑结构荷载规范GB50009-2023中国建筑工业出版社； 4.建筑施工脚手架实用手册（含垂直运送设施）中国建筑工业出版社； 5.建筑施工扣件式钢管脚手架安全技术规范JGJ130-2023 中国建筑工业出版社； 6.建筑地基基础设计规范GB50007-2023中国建筑工业出版社； 7.建筑施工安全检查标准JGJ59-99中国建筑工业出版社。8. 本工程施工组织设计。三、 方案的选择1、 方案的分析 本工程属商住楼高层建筑，建筑物外形结构不很规则，适于本工程的外架形式有落地式和多道悬挑斜拉式脚手架综合体两种选择。2、方案的拟定通过我项目部技术、管理人员认真分析讨论认为，落地式全封闭钢管脚手架搭设方便，操作安全，性能可靠。但需占用大量的周转材料，对钢管、扣件的一次性投入较大，其费用相对较高。若采用多道悬挑斜拉式脚手架，由于是在下段脚手架没拆除的情况下搭设的上段脚手架，其安全性同样较好。在主体结构施工时，脚手架考虑二层作业面，在装修阶段施工时，脚手架考虑两层作业面同时施工。脚手架钢管采用483.0钢管，作业面的脚手板采用竹制脚手板平铺对接，所有脚手架外侧所有采用安全网进行封闭，并用红白相间的安全标志带进行分隔。四、落地式外脚手架第一节 材料选用和构造规定一、材料选用外脚手架搭设采用483.0规格的普通钢管，符合国标3 号钢的标准和技术规定，外径不小于48mm，壁厚不小于3.0mm，最大长度横向水平杆2.2m，其它杆6.5m，有严重锈蚀、弯曲、压扁或有裂缝的钢管严禁使用；用于立杆、大横杆的钢管长度以46.5m 为好。采用直角扣件、旋转扣件、对接扣件连接。扣件要有出厂合格证及检测报告，有脆裂、变形、滑丝的扣件严格严禁使用，扣件表面应进行防锈解决，扣件活动部位应能灵活转动。外侧立杆、外侧纵向水平杆以及剪刀撑均采用黄色架管，外侧防护栏杆采用红白相间架管。二、构造规定立杆纵距1.5m，横距1.05m，大横杆步距1.8m，里立杆距结构边距离为30cm，以保证一定的操作活动空间。上、下两根大横杆之间设一道护身栏杆。上、下横杆的接长位置应错开布置在不同的立杆纵距中，以减少立杆偏心受载，与相近立杆的距离不大于纵距的三分之一。扫地杆通常设立在距外架底部0.2m 处。第二节 落地式外脚手架的搭设一、搭设参数落地式双排外脚手架架管采用483.0钢管和扣件搭设，内外立杆均为单杆，立杆横距l1.05m，纵距l=1.5m，大横杆步距h=1.8 m，内排立杆距结构最外侧0.30 m，扫地杆距地面200，小横杆间距纵距的1/2即0.75 m，端头距结构0.1 m，并伸出大横杆不少于0.15 m。二、搭设顺序做好搭设的准备工作按房屋的平面形状放线铺设垫板按立杆间距排放底座放置纵向扫地杆逐根树立立杆随即与纵向扫地杆扣牢安装横向扫地杆，并与立杆或纵向扫地杆扣牢安装第一步大横杆安装第一步小横杆第二步大横杆第二步小横杆架设临时抛撑（上端与第二步大横杆扣牢，在装设两道联墙杆后方可拆除）第三、四步大横杆和小横杆；设立连墙杆安装横向斜撑接立杆加设剪刀撑铺脚手板安装护身栏杆和挡脚板挂安全网。三、搭设规定（一）、立杆1.严禁将外径48与51的钢管混合使用。2.在竖立杆时，必须注意杆件的长短搭配使用。立杆下应设立垫板和钢管底座。垫板应采用长度不少于2跨，宽度不少于20cm，厚度不少于50的木垫板。3.立杆的接头除顶层可采用搭接接头外，其余必须采用对接扣件实行对接接头。在搭接时，搭接长度不得小于1 m，用不少于3个旋转扣件来扣牢，扣件的外边沿到杆端距离不得小于0.1 m。4.立杆接头与相近大横杆的距离不得大于步高的1/3。相邻两立杆的接头要互相错开，不得在同一步高或同一间距内，相邻两接头的高度差应大于0.5 米。5.开始搭设立杆时，应每隔6跨设立一根抛撑，直至连墙杆安装稳妥后，方可视情况拆除。脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。（二）大横杆1.大横杆宜放置在立杆内侧，其长度不宜小于三跨，且不小于6 m，立杆和大横杆必须用直角扣件扣牢，不得漏掉。2.同一排大横杆的水平偏差不大于该片脚手架总长度的1/300，且不得大于0.5 m。3.大横杆最佳采用对接扣件连接，如采用搭接连接时，搭接长度不得小于1 m，并用三个旋转扣件扣牢，端部扣件盖板边沿至搭接大横杆杆端的距离不应小于100。4.大横杆的接头与相邻立杆的距离不大于纵跨的1/3。两根相邻纵向水平杆的接头不宜设立在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500。5.同一水平内的内外两根大横杆的接头和上下相邻的两根大横杆的接头均要互相错开。（三）小横杆1.主节点处必须设立一根横向水平杆，用直角扣件扣接且严禁拆除。2.作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设立，最大间距不应大于纵距的1/2。3.小横杆搭于大横杆上，用直角扣件扣紧，在任何情况下不得拆除贴近立杆的小横杆。（四）脚手板的铺设1.结构施工时，作业层脚手板沿纵向满铺，作到严密、牢固、铺稳、铺实、铺平，不得有50mm 以上间隙，小横杆伸向墙一端处也应满铺脚手板，离开墙面100150。2.脚手板采用300025050的竹架板，应设立在四根横向水平杆上。脚手板可采用对接平铺，亦可采用搭接铺设。对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长度应取130150，两块脚手板外伸长度的和不应大于300；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200，其伸出横向水平杆的长度不应小于100。3.脚手板一般应上下连续铺设两步，上层为作业层，下层为防护层。4.脚手板应在两端和转角处、坡度和平台的两端或其他有也许发生滑动和翘起的部位，必须用20#双股铁丝或其它有效的办法对其固定。5.由顶层作业层的脚手板往下计，宜每隔5.4 m满铺一层脚手板。（五）支撑体系1、纵向支撑（剪刀撑）为了增强脚手架的纵向稳定性和整体性，在脚手架纵向传力结构的外侧必须设立剪刀撑，其规定如下：每道剪刀撑跨越立杆的根数宜按下表的规定拟定。每道剪刀撑宽度不应小于4跨，且不应小于6 m，斜杆与地面的倾角宜在4560之间。剪刀撑斜杆与地面倾角455060剪刀撑跨越立杆的最多根数765高度在24 m以下的双排脚手架，必须在外侧立面的两端和转角处各设立一道剪刀撑，并应由底至顶连续设立；中间各道剪刀撑之间的净距不应大于15 m；高度在24 m以上的双排脚手架应在外侧立面整个高度和长度上连续设立剪刀撑。剪刀撑斜杆的接长宜采用搭接，搭接规定同立杆搭接规定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150；最下面的斜杆与立杆的连接点离地面不大于500。2、横向支撑横向支撑应在同一节间，由底至顶层呈“之”字型连续布置。一字型，开口型双排脚手架的两端均必须设立横向斜撑。高度在24 m以下的封闭型双排脚手架可不设横向斜撑，高度在24 m以上的封闭脚手架，除拐角应设立横向支撑外，中间应每隔6跨设立一道。（六）连墙杆的设立1.本工程脚手架所有采用刚性连墙件与建筑物可靠连接。连墙件设立距离为二步三跨，即水平向距离为4.5 m，垂直向距离为2.9 m2.连墙件宜靠近主接点设立，偏离主节点不应大于300。3.应从底层第一步纵向水平杆处开始设立，当该处设立有困难时，应采用其他可靠措施固定。4.宜优先采用菱形布置，也可采用方形、矩形布置；一字形，开口型脚手架两端必须设立连墙件。5.连墙件中的连墙杆宜呈水平设立，当不能水平设立时，与脚手架连接的一端应下斜连接，不应采用上斜连接。6.当脚手架下部暂时不能设连墙件时可搭设抛撑。抛撑应采用通长杆件与脚手架可靠连接，与地面倾角为4560之间。抛撑应在连墙件搭设后方可拆除。7.外架搭设过程中，当碰到框架柱时，应此外用钢管将外架与每层框架柱抱箍连接，钢管两端均用双保险扣件紧固。8.连墙件可采用如下方法设立：在结构边梁上过中线位置预埋483.0钢管，短钢管两端分别用直角扣件与预埋钢管和内立杆主节点相连（如图一）。采用钢管扣件，于框架柱相连（如图二）。采用短钢管、扣件与墙体连接（如图三）。9.连墙杆所在位置也许碰到门窗洞口，可以用添设附加短钢管的办法来实现连接。当施工过程中个别连墙杆拆除后在相称长一段时间内难以补上时，必须采用有效的加强措施。如附近添设一个临时的连墙杆，限制施工荷载或加强横向刚度等。（七）作业层、斜道的栏杆和挡脚板的搭设1.栏杆和挡脚板均应搭设在外立杆的内侧；2.上栏杆上皮高度应为1.2 m；3.挡脚板高度不应小于180，可采用20厚通长木质板，用散板拼成，刷黄黑相间油漆制成；4.中栏杆应居中设立。（八）斜道本工程在一层结构竣工前，拟在东、西向处搭设“之”字形人行斜道。斜道的搭设.斜道附着外脚手架设立，宽度1.5米，坡度采用1：3，拐弯处设立平台，平台宽度不应小于斜道宽度。.斜道两侧及平台外围均设立安全栏杆及挡脚板。栏杆高度为1.2 m，挡脚板高度不少于180，栏杆内侧满挂密目安全网。.斜道两侧、平台外围和端部均设立连墙杆，每两步加设水平斜杆；并设立剪刀撑和横向斜撑，做法同前所述。斜道脚手板采用竹架板顺铺，接头采用平接；并每隔250300设一根防滑木条，木条厚度为2030。（九）安全网设立1.选用省、市建筑工程安全监督站认可的密目阻燃安全网。2.在双排脚手架的外排立杆立面封挂密目式安全网，为使脚手架有较好的外观效果，宜将安全网挂在立杆的里侧，使脚手架的立杆、大横杆露于安全网外。3.安全网要随楼层施工进度逐步上升。脚手架上安全网应满挂，且绑扎牢固。安全网下口与外架连接紧密不留空档。安全网接头采用搭接，搭接接头100。（十）扣件的安装1.扣件规格必须与钢管外径（48）相同；2.螺栓拧紧扭力矩不应小于40m，且不应大于65m；3.在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件，旋转扣件的中心点的互相距离不应大于150；4.对接扣件开口应朝上或朝内；5.各杆件端头伸出扣件盖板边沿的长度不应小于100；6.立柱连接，扶手接长应采用对接扣件，不宜用旋转扣件；大小横杆与立杆连接，扶手与立柱连接采用直角扣件；剪刀撑和斜杆与立柱和大横杆的连接采用旋转扣件；剪刀撑纵向接长用旋转扣件，不宜用对接扣件。 落地架计算书钢管脚手架的计算参照建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2023)、 建筑地基基础设计规范(GB 50007-2023)、建筑结构荷载规范(GB 50009-2023)规范。 一、参数信息: 1.脚手架参数 搭设尺寸为：立杆的纵距为 1.50米，立杆的横距为1.05米，立杆的步距为1.80 米； 计算的脚手架为双排脚手架搭设高度为 11.6 米，立杆采用单立管； 内排架距离墙长度为0.30米； 小横杆在上，搭接在大横杆上的小横杆根数为 2； 采用的钢管类型为 483.0； 横杆与立杆连接方式为单扣件；扣件抗滑承载力系数为 0.80； 连墙件采用两步三跨，竖向间距 2.90 米，水平间距4.50 米，采用扣件连接； 连墙件连接方式为双扣件； 2.活荷载参数 施工荷载均布参数(kN/m2):3.000；脚手架用途:结构脚手架； 同时施工层数:2； 3.风荷载参数 基本风压为0.35，风荷载高度变化系数z为1.56，风荷载体型系数s为1.20； 考虑风荷载 4.静荷载参数 每米立杆数承受的结构自重标准(kN/m2):0.1248； 脚手板自重标准值(kN/m2 ):0.350；栏杆挡脚板自重标准值(kN/m2):0.140； 安全设施与安全网(kN/m2 ):0.005；脚手板铺设层数:2； 脚手板类别:竹串片脚手板；栏杆挡板类别:栏杆竹串片； 5.地基参数 地基土类型:素填土；地基承载力标准值(kN/m2):230.00； 基础底面扩展面积(m2):0.09；基础减少系数:1.00。 二、小横杆的计算: 小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。 按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。 1.均布荷载值计算 小横杆的自重标准值: P1= 0.033 kN/m ； 脚手板的荷载标准值: P2= 0.3501.500/3=0.175 kN/m ； 活荷载标准值: Q=3.0001.500/3=1.500 kN/m； 荷载的计算值: q=1.20.033+1.20.175+1.41.500 = 2.350 kN/m； 小横杆计算简图 2.强度计算 最大弯矩考虑为简支梁均布荷载作用下的弯矩， 计算公式如下: 最大弯矩 Mqmax =2.3501.0502/8 = 0.324 kN.m； = Mqmax/W =72.128 N/mm2； 小横杆的计算强度小于 205.0 N/mm2,满足规定！ 3.挠度计算: 最大挠度考虑为简支梁均布荷载作用下的挠度 荷载标准值q=0.033+0.175+1.500 = 1.708 kN/m ； 最大挠度 V = 5.01.7081050.04/(3842.060105107800.0)=1.218 mm； 小横杆的最大挠度小于 1050.0 / 150=7.000 与10 mm,满足规定！ 三、大横杆的计算: 大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。 1.荷载值计算 小横杆的自重标准值: P1= 0.0331.050=0.035 kN； 脚手板的荷载标准值: P2= 0.3501.0501.500/3=0.184 kN； 活荷载标准值: Q= 3.0001.0501.500/3=1.575 kN； 荷载的计算值: P=(1.20.035+1.20.184+1.41.575)/2=1.234 kN； 大横杆计算简图 2.强度计算 最大弯矩考虑为大横杆自重均布荷载与荷载的计算值最不利分派的弯矩和。 均布荷载最大弯矩计算:M1max=0.080.0331.5001.5002=0.009 kN.m； 集中荷载最大弯矩计算公式如下: 集中荷载最大弯矩计算:M2max=0.2671.2341.500= 0.494 kN.m； M = M1max + M2max = 0.009+0.494=0.503 kN.m 抗弯强度:= 0.503106/4490.0=112.049 N/mm2； 大横杆的抗弯强度= 112.049 小于f=205.0N/mm2； 3.挠度计算 最大挠度考虑为大横杆自重均布荷载与荷载的计算值最不利分派的挠度和,单位:mm 均布荷载最大挠度计算公式如下: 大横杆自重均布荷载引起的最大挠度： Vmax= 0.6770.0331500.04 /(1002.060105107800.0) = 0.051 mm； 集中荷载最大挠度计算公式如下: 集中荷载标准值最不利分派引起的最大挠度： P=（0.035+0.184+1.575）/2=0.897kN V= 1.8830.8971500.03/ ( 100 2.060105107800.0) = 2.567 mm； 最大挠度和：V= Vmax + Vpmax = 0.051+2.567=2.618 mm； 大横杆的最大挠度小于 1500.0 / 150=10.0 或者 10 mm,满足规定！ 四、扣件抗滑力的计算: 按规范表5.1.7,直角、旋转单扣件承载力取值为8.00kN，按照扣件抗滑承载力系数0.80， 该工程实际的旋转单扣件承载力取值为6.40kN。 纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5): R Rc 其中 Rc - 扣件抗滑承载力设计值,取6.40 kN； R - 纵向或横向水平杆传给立杆的竖向作用力设计值； 横杆的自重标准值: P1 = 0.0331.500=0.050 kN； 脚手板的荷载标准值: P2 = 0.3501.0501.500/2=0.276 kN； 活荷载标准值: Q = 3.0001.0501.500 /2 = 2.363 kN； 荷载的计算值: R=1.2(0.050+0.276)+1.42.363=3.698 kN； R 6.40 kN , 单扣件抗滑承载力的设计计算满足规定! 五、脚手架荷载标准值: 作用于脚手架的荷载涉及静荷载、活荷载和风荷载。静荷载标准值涉及以下内容： (1)每米立杆承受的结构自重标准值(kN/m)；本例为0.1248 NG1 = 0.12511.600 = 1.448 kN； (2)脚手板的自重标准值(kN/m2)；本例采用竹串片脚手板，标准值为0.35 NG2= 0.35021.500(1.050+0.3)/2 = 0.709 kN； (3)栏杆与挡脚手板自重标准值(kN/m)；本例采用栏杆竹串片，标准值为0.14 NG3 = 0.14021.500/2 = 0.210 kN； (4)吊挂的安全设施荷载，涉及安全网(kN/m2)；0.005 NG4 = 0.0051.50011.600 = 0.087 kN； 经计算得到，静荷载标准值 NG =NG1+NG2+NG3+NG4 = 2.453 kN； 活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2 取值。 经计算得到，活荷载标准值 NQ= 3.0001.0501.5002/2 = 4.725 kN； 风荷载标准值应按照以下公式计算 其中 Wo - 基本风压(kN/m2)，按照建筑结构荷载规范(GB50009-2023)的规定采用： Wo = 0.350 kN/m2； Uz - 风荷载高度变化系数，按照建筑结构荷载规范(GB50009-2023)的规定采用： Uz= 1.560 ； Us - 风荷载体型系数：Us =1.200 ； 经计算得到，风荷载标准值 Wk = 0.7 0.3501.5601.200 = 0.459 kN/m2； 不考虑风荷载时,立杆的轴向压力设计值计算公式 N = 1.2NG+1.4NQ= 1.22.453+ 1.44.725= 9.559 kN； 考虑风荷载时,立杆的轴向压力设计值计算公式 N = 1.2 NG+0.851.4NQ = 1.22.453+ 0.851.44.725= 8.567 kN； 风荷载设计值产生的立杆段弯矩 MW计算公式 Mw = 0.85 1.4WkLah2/10 =0.850 1.40.4591.500 1.8002/10 = 0.265 kN.m； 六、立杆的稳定性计算: 不组合风荷载时，立杆的稳定性计算公式为： 立杆的轴心压力设计值 ：N =9.559 kN； 计算立杆的截面回转半径 ：i = 1.59 cm； 计算长度附加系数 ：K = 1.155 ； 计算长度系数参照扣件式规范表5.3.3得 ：U = 1.500 计算长度 ,由公式 lo = kuh 拟定 ：lo = 3.119 m； Lo/i = 196.000 ； 轴心受压立杆的稳定系数,由长细比 lo/i 的结果查表得到 ：= 0.188 ； 立杆净截面面积 ： A = 4.24 cm2； 立杆净截面模量(抵抗矩) ：W = 4.49 cm3； 钢管立杆抗压强度设计值 ：f =205.000 N/mm2； = 9559.000/(0.188424.000)=119.921 N/mm2； 立杆稳定性计算 = 119.921 小于 f = 205.000 N/mm2 满足规定！ 考虑风荷载时,立杆的稳定性计算公式 立杆的轴心压力设计值 ：N =8.567 kN； 计算立杆的截面回转半径 ：i = 1.59 cm； 计算长度附加系数 ： K = 1.155 ； 计算长度系数参照扣件式规范表5.3.3得 ：U = 1.500 计算长度 ,由公式 lo = kuh 拟定：lo = 3.119 m； Lo/i = 196.000 ； 轴心受压立杆的稳定系数,由长细比 lo/i 的结果查表得到 ：= 0.188 立杆净截面面积 ： A = 4.24 cm2； 立杆净截面模量(抵抗矩) ：W = 4.49 cm3； 钢管立杆抗压强度设计值 ：f =205.000 N/mm2； = 8566.866/(0.188424.000)+265249.858/4490.000 = 166.548 N/mm2； 立杆稳定性计算 = 166.548 小于 f = 205.000 N/mm2 满足规定！ 七、最大搭设高度的计算: 不考虑风荷载时,采用单立管的敞开式、全封闭和半封闭的脚手架可搭设高度按照下式计算： 构配件自重标准值产生的轴向力 NG2K(kN)计算公式为： NG2K = NG2+NG3+NG4 = 1.006 kN； 活荷载标准值 ：NQ = 4.725 kN； 每米立杆承受的结构自重标准值 ：Gk = 0.125 kN/m； Hs =0.1884.24010-4205.000103-(1.21.006 +1.44.725)/(1.20.125)=56.885 m； 脚手架搭设高度 Hs等于或大于26米，按照下式调整且不超过50米： H = 56.885 /(1+0.00156.885)=53.823 m； H= 53.823 和 50 比较取较小值。得到，脚手架搭设高度限值 H =50.000 m。 考虑风荷载时,采用单立管的敞开式、全封闭和半封闭的脚手架可搭设高度按照下式计算： 构配件自重标准值产生的轴向力 NG2K(kN)计算公式为： NG2K = NG2+NG3+NG4 = 1.006 kN； 活荷载标准值 ：NQ = 4.725 kN； 每米立杆承受的结构自重标准值 ：Gk = 0.125 kN/m； 计算立杆段由风荷载标准值产生的弯矩： Mwk=Mw / (1.40.85) = 0.265 /(1.4 0.85) = 0.223 kN.m； Hs =( 0.1884.24010-4205.00010-3-(1.21.006+0.851.4(4.725+ 0.1884.2400.223/4.490)/(1.20.125)=32.066 m； 脚手架搭设高度 Hs等于或大于26米，按照下式调整且不超过50米： H = 32.066 /(1+0.00132.066)=31.070 m； H= 31.070 和 50 比较取较小值。经计算得到，脚手架搭设高度限值 H =31.070 m。 八、连墙件的计算: 连墙件的轴向力计算值应按照下式计算： Nl = Nlw + No 风荷载基本风压值 Wk = 0.459 kN/m2； 每个连墙件的覆盖面积内脚手架外侧的迎风面积 Aw = 16.200 m2； 连墙件约束脚手架平面外变形所产生的轴向力(kN), No= 5.000 kN； 风荷载产生的连墙件轴向力设计值(kN)，应按照下式计算： NLw = 1.4WkAw = 10.402 kN； 连墙件的轴向力计算值 NL= NLw + No= 15.402 kN； 其中 - 轴心受压立杆的稳定系数,l为内排架距离墙的长度, 由长细比 l/i=300.000/15.900的结果查表得到0.949； A = 4.24 cm2；f=205.00 N/mm2； 连墙件轴向力设计值 Nf=Af=0.9494.24010-4205.000103 = 82.487 kN； Nl=15.402Nf=82.487,连墙件的设计计算满足规定！ 连墙件采用双扣件与墙体连接。 通过计算得到 Nl=15.402小于双扣件的抗滑力 16.0 kN，满足规定! 连墙件扣件连接示意图 九、立杆的地基承载力计算: 立杆基础底面的平均压力应满足下式的规定 p fg 地基承载力设计值: fg = fgkKc = 230.000 kN/m2； 其中，地基承载力标准值：fgk= 230.000 kN/m2 ； 脚手架地基承载力调整系数：kc = 1.000 ； 立杆基础底面的平均压力 ，p = N/A =95.187 kN/m2 ； 其中，上部结构传至基础顶面的轴向力设计值 ：N = 8.567 kN； 基础底面面积 (m2)：A = 0.090 m2 。 p=95.187 fg=230.000 kN/m2 。地基承载力的计算满足规定！五、出入口、卸料平台第一节 出入口建筑物出入口处宜采用平行弦杆桁架结构形式，并进行出入口处脚手架加固。在开口处的两侧采用双立杆，副立杆高度应高于门洞口12步。悬空立杆下端增设安全扣件，此处连接要紧密，每步都须设立。出入口脚手架上方设双层防护棚，满铺脚手片，以保护出入人员的安全。详见安全文明施工方案。第二节 卸料平台本工程主楼拟每层每个单元设立3个卸料平台。卸料平台在垂直面上应互相错开，以便塔吊吊运。卸料平台外挑4.5米，总长度6米，宽为2米，平台采用型钢卸料平台，主梁采用20a槽钢，次梁采用16a槽钢间距500mm，钢丝绳采用6*1918.5，公称抗拉强度为1850N/mm2。拉环采用18未经冷拉的一级钢。为保证外脚手架安全，卸料平台与外脚手架完全脱开，亦为直接从楼面悬挑结构。卸料平台必须用竹架板满铺，对外侧的三个方向安装钢管扶手并满挂安全网。本工程卸料平台设计限定荷载为1.0吨，施工时应严格控制卸料平台的堆积荷载，并挂设限定荷载标牌。 悬挑卸料平台计算书 计算依据建筑施工安全检查标准(JGJ59-99)和钢结构设计规范(GB50017-2023)、 建筑结构荷载规范(GB 50009-2023)等规范。 悬挂式卸料平台的计算参照连续梁的计算进行。 由于卸料平台的悬挑长度和所受荷载都很大，因此必须严格地进行设计和验算。 一、参数信息: 1.荷载参数 脚手板类别：木脚手板，脚手板自重标准值(kN/m2)：0.35； 栏杆、挡杆类别：栏杆冲压钢，栏杆、挡板脚手板自重标准值(kN/m2)：0.11； 施工人员等活荷载(kN/m2):2.00，最大堆放材料荷载(kN):10.00。 2.悬挑参数 内侧钢绳与墙的距离(m)：2.00，外侧钢绳与内侧钢绳之间的距离(m)：2.00； 上部拉绳点与墙支点的距离(m)：6.00； 钢丝绳安全系数K：10.00，计算条件：铰支； 预埋件的直径(mm)：20.00。 3.水平支撑梁 主梁槽钢型号：20a号槽钢槽口水平 ； 次梁槽钢型号：16a号槽钢槽口水平 ； 次梁槽钢距(m)：0.50，最近次梁与墙的最大允许距离(m)：1.50。 4.卸料平台参数 水平钢梁(主梁)的悬挑长度(m)：4.50，水平钢梁(主梁)的锚固长度(m)：1.00； 计算宽度(m)：2.00。 二、次梁的计算: 次梁选择16a号槽钢槽口水平，间距0.50m，其截面特性为： 面积A=21.95cm2，惯性距Ix=866.20cm4，转动惯量Wx=108.30cm3，回转半径ix=6.28cm， 截面尺寸：b=63.0mm,h=160.0mm,t=10.0mm。 1.荷载计算 (1)脚手板的自重标准值：本例采用木脚手板，标准值为0.35kN/m2； Q1 = 0.35 0.50= 0.18kN/m； (2)最大的材料器具堆放荷载为10.00kN，转化为线荷载： Q2 = 10.00/ 4.50/ 2.00 0.50= 0.56kN/m； (3)槽钢自重荷载 Q3= 0.17kN
