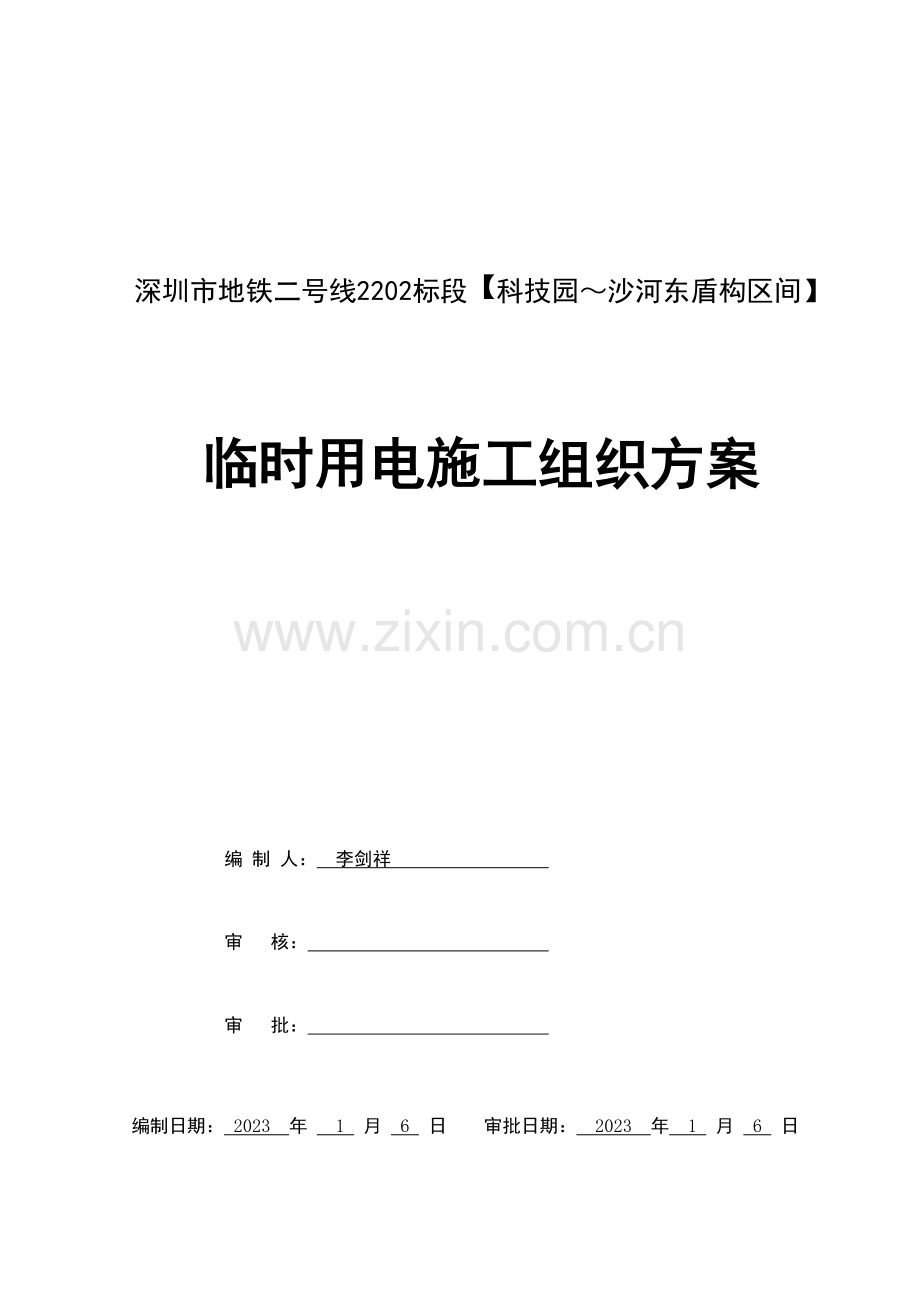

深圳市地铁二号线2202标段【科技园～沙河东盾构区间】

临时用电施工组织方案

编 制 人： 李剑祥
审 核：
审 批：

编制日期： 2023 年 1 月 6 日 审批日期： 2023 年 1 月 6 日

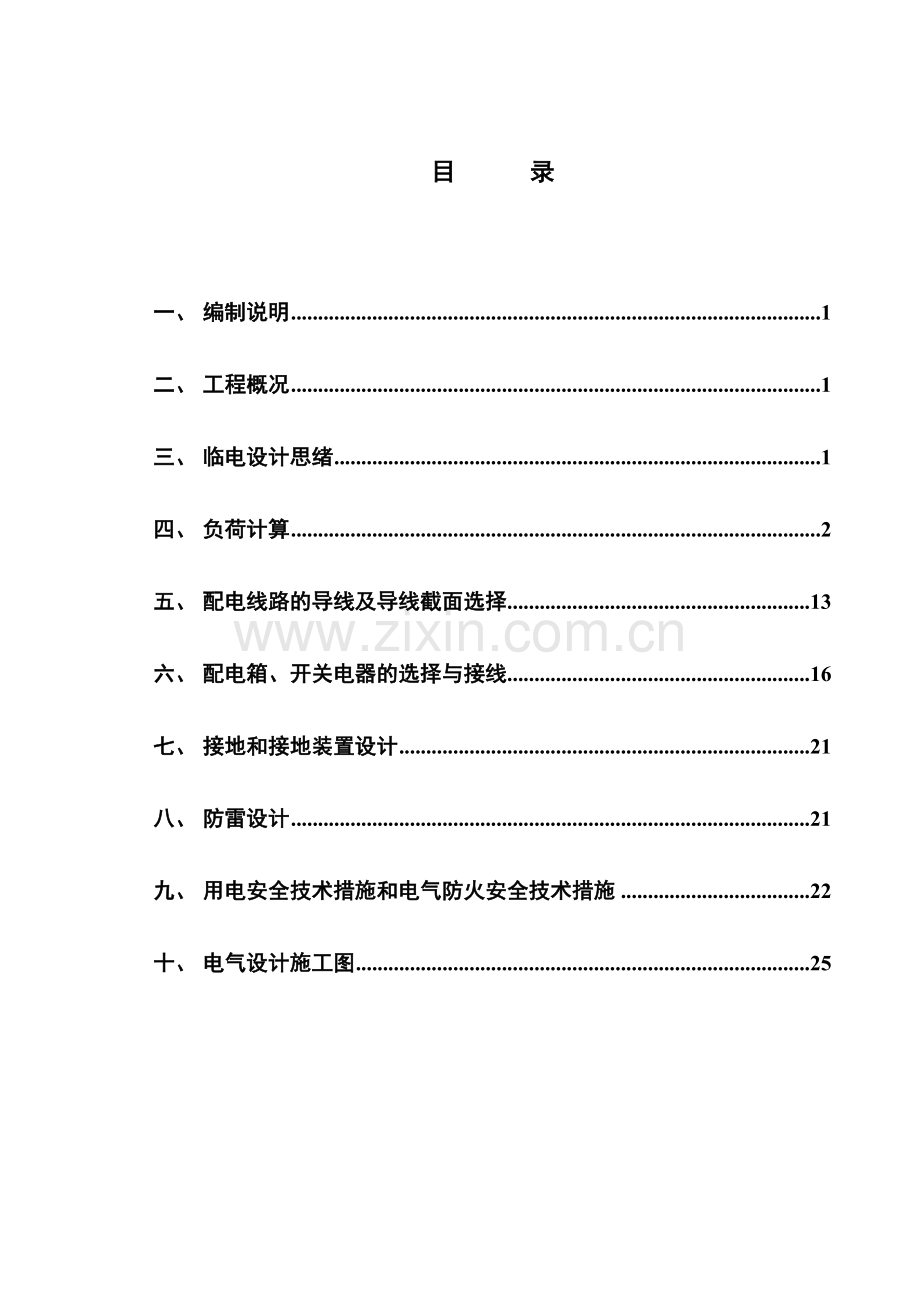

目 录

一、 编制说明 1
二、 工程概况 1
三、 临电设计思绪 1
四、 负荷计算 2
五、 配电线路的导线及导线截面选择. 13
六、 配电箱、开关电器的选择与接线 16
七、 接地和接地装置设计 21
八、 防雷设计 21
九、 用电安全技术措施和电气防火安全技术措施 22
十、 电气设计施工图 25

一、编制说明
根据JGJ46-2023《施工现场临时用电安全技术规范》3.1.1条的规定：临时用电设备在5台以上或设备总容量在50kW以上者，应编制临时用电施工组织设计。编制临时用电施工组织设计的目的在于使施工现场临时用电工程有一个可遵循的科学依据，从而保障其以最低的成本获得最高的效益；另一方面：临时用电施工组织设计作为临时用电工程的重要技术资料，有助于加强临时用电工程的技术管理，从而保障其使用的安全和可靠性。
临时用电施工组织设计的任务是为现场施工设计一个完备的临时用电工程，制定一套安全用电技术措施和防火措施，同时还要兼顾用电方便和经济。

二、工程概况
1、工程名称：深圳地铁二号线【科技园-沙河东盾构区间】盾构工程。
2、工程地址：深圳市南山区科技园高新南十道。
3、工程结构：该工程为地下隧道形式，运用科技园车站盾构井导入地下隧道。区间由左右两条圆形隧道组成。隧道基本参数为：隧道管片内径Φ5400mm，管片厚300mm、环宽1500mm。采用C50抗渗等级为1.2MPa的钢筋混凝土工厂预制件。本工程左线长1784.072m，右线长1783.9m，最大坡度28‰。区间中没有过站，但有三个联络通道，其中有一个联络通道是有泵房的。科-沙盾构区间工程施工现场场地小，机械设备比较多，有两台45吨的龙门吊车、一套混凝土搅拌站、一套盾构机的循环水冷却系统、12台充电机；并设立有办公室、材料仓库、宿舍、饭堂等生活设施和车辆进出通道、地面排水、供水系统以及沉淀池。
占地面积：3000平方米左右。

三、临电设计思绪
1、总体设计：按照招标文献规定，深圳地铁总公司提供10kV的独立电源到科技园地铁工地的盾构承包商指定供电点。根据地铁公司招标文献的规定，二号线所有工地所有采用一级单回路单电源供电。
1）现场由地铁总公司配设箱式高压室一座，负荷5000kVA，其中4000kVA将分别直接供两台盾构机用电。
2）现场由地铁总公司配设2台500kVA的中性点接地的箱式变电站，经10kV/0.4kV变压后，供工地和隧道的配套用电。
3）按科技园地铁工地的施工场地，我们拟对用电设备采用集中控制方式。
4）现场拟配置150kW柴油发电机一台，采用双掷开关切换电源作为工地停电时的备用电源，满足通风系统、照明系统停电时能正常工作，吊运设备可以及时恢复到安全状态。
5）采用隧道照明与隧道动力用电分线供电的方式，用电缆把电源引入隧道，每个100米接一个照明箱箱，动力箱设立在需要的位置。
2、根据JGJ46-2023第1.0.3条的规定，采用TN-S接零保护系统，设立总配电箱、分派电箱和开关箱，采用“三级配电系统、二级漏电保护系统”。
3、根据施工现场设备的用电情况，及临时电源的位置及用电设备的分布和现场的环境条件等，拟定总配电箱、分派电箱的位置及线路走向（见附图KS-LDSJ-01：《科技园供电总平面布置图》）。

四、负荷计算
1、 用电设备设备容量（Pe）的拟定
用电设备铭牌上都标明有额定功率，但由于各自的额定工作条件不同，有的可直接相加，有的在计算中不能简朴的把铭牌上规定的额定功率直接相加，必须把额定功率换算到统一规定的工作制下的功率后才干相加。为了便于统一说明问题，假设每台用电设备的铭牌额定功率和容量分别用Pe’和Se’表达，经换算后的设备容量分别用Pe和Se表达。
（1） 长期连续工作制
指在规定环境温度下连续运营，设备任何部分的温度和温升均不超过允许值。根据2023年7月编的《建筑施工临时用电组织设计及标准电箱》中式5－1－1的规定，这类设备的设备容量Pe等于其铭牌额定功率Pe’（kW）。
本项目长期工作制的用电设备如表1-1所示：

表1-1 本项目长期工作制的用电设备容量和铭牌功率一览表
编号
用电设备名称
设备容量Pe（kW）
铭牌额定功率Pe’（kW）
1
隧道通风机1（左线）
110
110
2
隧道通风机2（右线）
110
110
3
循环水泵
90
45×2
4
冷却水塔
4
2×2
5
充电机和蒸馏水器
330
330
6
办公室空调机
28
28
7
工人宿舍空调
13
13
8
井口防洪水泵
18.5×2＝37
37
9
材料仓、机电仓风扇
2.8
2.8
10
饭堂空调
5
5
11
联络通道锯管片机
45
45
12
联络通道用注浆机
11
11
13
联络通道用搅拌桶
1.5
1.5
14
盾构机
2023×2
2023×2

(2)反复短时工作制
指设备以断续方式反复进行工作，工作时间与停歇时间互相交替反复。根据培训教材《建筑施工临时用电组织设计及标准电箱》中式5－1－2的规定，这些用电设备的设备容量Pe是指设备在某一暂载率下的铭牌功率统一换算到暂载率JC＝25％下的功率。
Pe== Pe’＝2Pe’
式中，Pe——换算到JC＝25％时电动机或设备的设备容量（kW）
JC——电动机或设备的暂载率（％）
Pe’——电动机或设备的铭牌额定功率（kW）
本项目反复短时工作制用电设备的容量和额定功率如表1-2所示：

表1-2 本项目反复短时工作制用电设备的容量和铭牌额定功率一览表
编号
用电设备名称
设备容量Pe（kW）
暂载率JC（％）
铭牌额定功率Pe（kw）
1
1＃龙门吊
139.14
40
110
2
2＃龙门吊
139.14
40
110
3
搅拌站
76
40
60
4
机修间设备
换刀电加热炉
30
25
30
钻床
0.47
10
0.75
砂轮机
0.16
10
0.25
切割机
1.39
10
2.2
铰丝机
0.70
10
1.1
5
饭堂临电
电饭锅
3×3＝9
25
3×3＝9
电蒸饭器
5
25
5
冰柜
0.8
25
0.8
6
食堂外电热水器
30.36
40
24
7
井口水泵
11
25
5.5×2＝11
8
隧道内水泵1－4
22
25
5.5×4＝22
9
卫生间电热水器
3
25
3
10
联络通道用空压机
75
25
75
11
联络通道用喷锚机
5
25
5

（2） 电焊机的设备容量
根据培训教材《建筑施工临时用电组织设计及标准电箱》式5－1－3和式5－1－4，交流电焊机和直流电焊机的设备容量是指统一换算到JC==100%（JC100）时的额定功率，即
Pe==Se’ COSФ＝Se’ COSФ ----------交流电焊机
Pe==Pe’==Pe’ ----------直流电焊机
上两式中：
Pe―――换算到JC==100%电焊机的设备容量（kW）
Se’―――交流电焊机或交流电焊装置的铭牌额定视在功率（kVA）
Pe’―――直流电焊机的铭牌额定功率（kW）
JC―――与Se’或Pe’相相应的电焊机铭牌额定暂载率（％）
COSФ――交流电焊机或交流电焊装置在Se’时的额定功率因数
本项目所用的电焊机的设备容量和铭牌额定视在功率或额定功率如表1-3所示：

表1-3 电焊机的设备容量和铭牌额定视在功率或额定功率一览表：
编号
电焊机或电焊
装置名称
设备容量
Pe（kW）
COSФ
暂载率（％）
铭牌额定视在功率
（kVA）
备注
1
机修间交流电焊
25.12
0.8
100
31.4
铭牌无COSФ，自选
2
机修间交流电焊机
19.44
0.8
100
24.3
同上
3
隧道用交流电焊机
10.79
0.8
35
22.8
同上
4
联络通道用交流电焊机
10.79
0.8
35
22.8
同上

（3） 照明设备的设备容量：
根据培训教材《建筑施工临时用电组织设计及标准电箱》式5－1－5至式5－1－8，隧道照明采用日光灯，每隔10环安装一盏，联络通道施工和场地照明要用高压水银灯或碘钨灯，按保险估计，所有按式5－1－7计算，即： Pe==1.1Pe’
本项目的照明灯容量及额定功率如表1-4所示：

表1-4 本项目的照明灯容量及铭牌额定功率一览表
编号
照明灯位置
照明灯容量Pe（kW）
照明灯额定功率P e，（kW）
1
办公区照明
14.4
12
2
场区照明
27．5
25
3
隧道照明
10.56
0.04×120×2＝9.6
4
工人宿舍照明
11
10
5
材料仓照明
1.1
1
6
卫生间、更衣间照明
0.40
0.36
7
机修间照明
0.40
0.36
8
饭堂照明
0.99
0.9
9
井口照明
2.2
2
10
联络通道照明
2.75
2.5

（4） 不对称负荷的设备容量
在施工中，多台单相设备应均匀地分别接在三相上，当单项用电设备的总容量不超过三相用电设备总容量的15％时，可近似按三相负荷平衡分派考虑。总体来看，本项目工地单项设备的总容量只占总容量的10％左右，故按表1－1至表1－4算出的设备容量可视作三相设备的总容量。

2、 用电设备的计算负荷
根据培训教材《建筑施工临时用电组织设计及标准电箱》式5-1-12，用电设备的设备容量必须除以其运营效率才是它的计算负荷，即
Pj1==Pe/η
式中，Pj1－单台用电设备的计算负荷（kW）
η－设备运营效率（％）
Pe－单台用电设备的容量（kW）
为简朴起见，所有按η＝100％考虑，故表1－1至表1－4中的设备计算负荷Pj1==Pe
3、 用电设备组的计算负荷的拟定
根据培训教材《建筑施工临时用电组织设计及标准电箱》式5-1-13，各用电设备应按需要系数Kx的不同系数值划分若干个用电设备组，需要系数Kx定义为用电设备组的计算负荷∑Pj2和用电设备组的各设备容量和∑Pe之比，即：Kx＝∑Pj2/∑Pe
根据拟定的需要系数Kx，各用电设备组的计算负荷可采用下面的公式计算
∑Pj2=Kx∑Pe
∑Qj2=Pj2tgφ
∑Sj2=
式中： ∑Pj2――用电设备组的有功计算负荷（kW）
∑Qj2 ――用电设备组的无功计算负荷（kVAR）
∑Sj2 ――用电设备组的视在计算负荷（kVA）
∑Pe――用电设备组的各设备容量和（kW）
Kx――用电设备组需要系数
根据工地的具体情况，拟把用电设备组提成6组，除第5组和第6组为盾构机外，让其余4组各设备计算负荷之和基本差不多，根据P1、P2、P3、P4漏电开关的配置列出4组如表1-5：

表1-5 本项目4组用电设备计算负荷分派一览表
组号
编号
用电设备名称
单台(成组)用电设备计算负荷
Pj2(∑Pj2)=Pe（∑Pe）（kW）
各干线上的用电设备容量和
∑Pj2g=∑Peg (kW)
Kx
各干线上每组用电设备
的计算负荷
∑Pj2g（kW）
P1
1
龙门吊1 1#
139.14
350.49
1
350.49
2
通风机1 2#
110
3
左线隧道 3#
101.35
P2
1
龙门吊2 4#
139.14
350.49
1
350.49
2
通风机2　5#
110
3
右线隧道 6#
101.35
P3
1
充电房1 7#
165
448.2
0.8
358.56
2
充电房2 8#
165
3
生活用电 9#
118.2
P4
1
搅拌站 10#
76
257.58
0.9
231.82
2
机修房11#
81.58
3
冷却塔与循环泵12#
100
4
备用

注1：上表中Kx的取值依据：
根据培训教材《建筑施工临时用电组织设计及标准电箱》中表5-1-1及P24所述，若同类用电设备较少，例如只有1－3台，则可取Kx=1.0。
注2：上表中每组的计算负荷∑Pj2：.
左线隧道3#:　∑Pj2=18.5(表1-1中第8项/2)+5.5(表1-2中第7项/2)+11(表1-2中第8
项/2)+10.79(表1-3中第3项) +10.56(表1-4中第3项)
+1.1(表1-4中第9项/2)+45（表1-1中第11项）
=101.35kW
右线隧道6#： ∑Pj2=18.5(表1-1中第8项/2)+5.5(表1-2中第7项/2)+11(表1-2中第8
项/2)+10.79(表1-3中第3项) +10.56(表1-4中第3项)
+1.1(表1-4中第9项/2) +45（表1-1中第11项）
=101.35kW
机修房11#： ∑Pj2=2.8（表1-1中第9项）+32.72（表1-2中第4项）+25.12（表1-3中第1项）+19.44（表1-3中第2项）+1.1（表1-4中第5项）+0.4（表1-4中第7项）
=81.58kW
生活用电9#： ∑Pj2=13（表1-1中第7项）+33（表1-4中第4项）+28（表1-1中第6项）+3（表1-2中第9项）+14.4（表1-4中第1项）+0.4（表1-4中第6项）+2.25（表1-1中第10项）+（9+5+0.8）（表1-2中第5项）+30.36（表1-2中第6项）+0.99（表1-4中第8项）
=118.2kW
4、 配电干线（配电母线）负荷和供电变压器、自备发电机容量计算：
（1） 配电干线和配电母线上的计算负荷
根据培训教材《建筑施工临时用电组织设计及标准电箱》所述，每条配电干线（配电母线）上接有不同的用电设备组，且一般来说它们的运营是不也许同步的，所以配电干线（配电母线）上的计算负荷PJ3必然小于或等于各用电设备组计算负荷之和，可以按式5-1-15计算，即：
Pj3==KP∑Pj2g
式中：Pj3――配电干线（配电母线）上的计算负荷（kW）
Kp――有功负荷同期系数，一般取0.7-0.9，该支路只有一台设备时，取1；
∑Pj2g――各干线上用电设备组计算负荷之和（kW）
根据广州吉原提供的经验，除盾构机专线第5条和第6条取Kp为1，此外4条取Kp为0.9，而2台盾构机总配电母线取KP为0.9，故上述4条配电干线和总配电母线上的计算负荷值如表1-6所示：

表1-6 本项目配电干线和配电母线上的计算负荷
配电干线号
每条干线设备计算负荷之和∑Pj2g （kW）
同期系数KP
每条配电干线计算负荷Pj3（kW）
母线设备计算负荷之和∑Pj2m（kW）
同期系数KP
总配电母线计算负荷Pj3（kW）
1
350.49
0.7
245.343
903.952
0.9
813.55
2
350.49
0.7
245.343
3
358.56
0.7
250.992
4
231.82
0.7
162.274
5
2023
1
2023
2023
0.9
3600
6
2023
1
2023
2023

注：由于第1至第6组之上的总配电母线是业主所提供的总高压柜和2个500kVA变压器已配备好的。故不用我们选择，计算仅为选择供电变压器容量。
（2） 供电变压器容量的选择
根据培训教材《建筑施工临时用电组织设计及标准电箱》第五章第一节第5点的叙述，上述配电母线上的计算负荷事实上就是施工现场临时用电工程的用电总计算负荷或总用电容量，也是选择配电母线导线和总配电箱电器，以及供电变压器容量的重要依据。
根据总低压配电母线计算负荷Pj3m＝Sj3m COS￠，参考培训教材《建筑施工临时用电组织设计及标准电箱》表5－1－1，选COSφ为0.85，则
Sj3m＝Pj3m／COS￠＝632.766／0.85≈957.12kVA，
地铁总公司在科-沙工地配置了2个500kVA的低损耗变压器，合计共有2×500=1000kVA，满足使用规定。
详见《供电系统图》
（3）自备发电机组额定容量选定
施工现场需要保证用电的设备计算负荷 如下（具体数据见表1-3）：
1）晚上井口及场地照明（白天办公室用电）： （2.2+27.5）kW
（表1-4中第2项和第9项）
2）一台45t龙门吊机，55kW龙门吊主钩电机用，大车小车不动（或两台隧道风机放在第一级：为55×2＝110kW）
（注：停电后隧道通风机暂时关闭，使龙门吊把所吊重物放下恢复到安全位置后再启动风机）
∑Pj2=2.2+27.5+110=139.7kW
隧道照明：5.28×2=10.56kW，在一小时内可用应急灯代替，保证工人能走出隧道。 (表1-4中第3项)
应当选取超过139.7kW的发电机，配置150kW柴油发电机一台，可满足规定。

5、 配电干线上的计算电流
根据表1-6列出的有功计算负荷Pj3g和Ij3=Sj3g/（×Ue）来计算每组配电干线上的电流。（根据广州吉原公司提供的经验 COSφ=0.85，则tgφ=0.62。以下相同）
第一组：
Ij3=Sj3/0.85××Ue=245.343/（0.85××0.38A）≈441.61A
第二组：
Ij3=Sj3/0.85××Ue=245.343/（0.85××0.38A）≈441.61A
第三组：
Ij3=Sj3/0.85××Ue=250.992/（0.85××0.38A）≈451.78A
第四组：
Ij3=Sj3/0.85××Ue=162.274/（0.85××0.38A）≈292.09A

6、 配电支线上的计算电流
根据表1-5列出的本项目各配电支路的计算负荷Pj2或∑Pj2，根据培训教材《建筑施工临时用电组织设计及标准电箱》式5-1-14计算，根据广州吉原公司提供的经验，取COSφ=0.85，Kp取值见下列计算。
（1）1#
总配电箱至1#龙门吊的支线 [简称，以下类同]
因只有1台设备，取Kp=1
Pj3=KpPj2=1×139.14＝139.14kW
Ij3=Sj3/0.85××Ue=139.14/（0.85××0.38A）≈250.452A
（2）2#
总配电箱至风机1#的支线，因只有一台设备，Kp=1
Pj3= KpPj2=110kW
Ij3=Sj3/0.85××Ue=110/（0.85××0.38A）≈198A
（3）3#
总配电箱至左线隧道用电的支线,设备较多：Kp=0.9
Pj3=Kp Pj2=0.9×56.53＝101.35kW
Ij3=Sj3/0.85××Ue=101.35/（0.85××0.38A）≈182.43A
（4）4#
总配电箱至2#龙门吊的支线
同上，Ij3=250.452A
（5）5#
总配电箱至风机2#的支线
同上，Ij3≈198A
（7）7#
总配电箱至6台充电机和蒸馏水器的支线
因充电机用电是一个设备组，故Kp取1
Pj3=Kp∑Pj2=165kW
Ij3=Sj3/0.85××Ue=165/（0.85××0.38A）≈297A
（8）8#
总配电箱至6台充电机和渣土场南照明的支线
因充电机用电是一个设备组，故Kp取1
Pj3=Kp∑Pj2=165kW
Ij3=Sj3/0.85××Ue=165/（0.85××0.38A）≈297A
（9）9#
总配电箱至生活区用电的支线
因生活区是一个设备组，考虑到后期也许会增长照明，故Kp取0.9
Pj3=Kp∑Pj2=0.9×118.2＝106.38kW
Ij3=Sj3/0.85××Ue=106.38/（0.85××0.38A）≈191.48A
（10）10#
总配电箱至搅拌站，因搅拌站是一个用电设备组，考虑Kp=0.8
Pj3=Kp∑Pj2=0.8×76kW =60.8kW
Ij3=Sj3/0.85××Ue=60.8/（0.85××0.38A）≈109.44A
（11）11#
总配电箱至第4分派电箱机修间的支线，使用设备种类多，取Kp＝0.7
Pj3=Kp∑Pj2 =0.7×81.58=57.106kW
Ij3=Sj3/0.85××Ue=57.106/（0.85××0.38A）≈102.79A
（12）12#
总配电箱至第4分派电箱冷却塔的支线
因冷却塔和循环水泵做为一个设备组，长期处在工作状态，故Kp取1
Pj3=Kp∑Pj2=100kW
Ij3=Sj3/0.85××Ue=100/（0.85××0.38A）≈180A
五、 配电线路的导线及导线截面选择
1、导线及导线截面的选择原则：
（1）根据培训教材《建筑施工临时用电组织设计及标准电箱》式5-2-4，应使所选导线长期连续负荷允许载流量Iy大于或等于其计算电流，即Iy≥Ij；
（2）根据JGJ46-2023《施工现场临时用电安全技术规范》中7.2.2条规定，导线截面应根据允许载流量和允许电压偏移拟定；但根据、《建筑施工临时用电组织设计及标准电箱》P39中第②条的叙述，对三芯至五芯电缆芯线标称截面不大于50mm2时，因其单位长度上的电抗很小，ΔUr%可以忽略不计，标称截面70mm2以上的三芯至五芯电缆，取X0≈0.07Ω/km；
（3）根据《建筑施工临时用电组织设计及标准电箱》P39中第③条的叙述，电缆在按规定保持水平档距和垂直固定点的情况下，电缆能承住自重带来的荷重，所以在不附加外力的情况下，可不作机械强度校验计算。
（4）根据JGJ46-2023《施工现场临时用电安全技术规范》第1.0.3条和7.2.1条的规定，必须采用TN-S接零保护系统，故一般必须采用五芯电缆；盾构施工的现场，因场地狭小，设备繁多，配电干线导线敷设一般采用电缆沟或沿墙明设;进隧道的照明为耐热聚氯乙烯绝缘铜芯导线，沿墙架绝缘子敷设。
（5）根据现场的需要，拟在进行联络通道施工的隧道考虑联络通道施工用的电气设备和布线。
（6）在敷设弯度半径太小、临时敷设、很短时间就要拆除的地方和移动式配电箱和开关箱，必须采用YC或YKS橡皮绝缘电缆。根据本施工现场场地和节约成本的规定，总电源箱至各分派电箱的导线采用YJV交联聚氯乙烯电缆或VV聚氯乙烯绝缘护套电缆。
2、导线截面的选择
（1） 进户线由电力部门负责安装到户。
（2） 配电干线导线选择
根据第1条的第（1）点的原则，现把表1-6中配电干线上的计算负荷及本设计四/5算出的计算电流Ij3g、查“裕桥电缆”资料并征询后选择的导线截面积、型号和敷设方式列入下表1-7：

表1-7 配电干线导线选择一览表
序号
干线计算负荷Pj3每组（kw）
干线计算电流Ij3（A）
选择的导线截面积（mm2）
选择的导线型号
敷设方式
去向
1
350.49
441.61
240
YJV（3×240+2×120）400V
地下电缆沟敷设
P1
2
350.49
441.61
240
带铠装YJV
（3×240+2×120）
地下电缆沟敷设
P2
3
358.56
451.78
240
YJV（3×240+2×120）400V
地下电缆沟敷设
P3
4
231.82
292.09
240
YJV（3×240+2×120）400V
地下电缆沟敷设
P4
5
2023
144.34
70
带铠装YJV
（3×70+1×35）
地下电缆沟到井下然后沿隧道敷设
左线
6
2023
144.34
70
带铠装YJV
（3×70+1×35）
地下电缆沟到井下然后沿隧道敷设
右线
其中第1条至第4条支路选的导线的长期连续负荷允许截流量Iy=488A。
（3） 配电支路导线选择
由本设计四/6中算出的计算电流Ij3，把所选导线截面、型号及敷设方式列入“表1-8《各配电支路导线选择一览表》”。选择的依据是JGJ46-2023附录C《电动机负荷线和电器选配》和裕桥电缆产品样本。

表1-8 各配电支路导线选择一览表
配电支路
配电支路名称
支路计算负荷Pj2(kw)
支路同期系数Kp
支路计算电流Ij2(A)
选择的导线
型号规格
长期允许电流Iy(A)
敷设
方式
电压偏移校验过后选择导线规格
1#
1#龙门吊
139.14
1
249.02
YJV 3×952＋2×502
320
电缆沟
不变
2#
1#通风机
110
1
196.95
YJV 3×702＋2×352
260
电缆沟
不变
3#
左线隧道
101.35
0.9
182.43
YJV 3×702＋2×352
260
电缆沟
不变
4#
2#龙门吊
139.14
1
249.02
YJV 3×952＋2×502
320
电缆沟
不变
5#
2#通风机
110
1
196.95
YJV 3×702＋2×352
260
电缆沟
不变
6#
右线隧道
101.35
0.9
182.43
YJV 3×702＋2×352
260
电缆沟
不变
7#
1#充电机房
165
1
298.98
YJV 3×952＋2×502
320
电缆沟
不变
8#
2#充电机房
165
1
298.98
YJV 3×952＋2×502
320
电缆沟
不变
9#
生活用电
118.2
0.9
191.48
YJV 3×702＋2×352
260
电缆沟
不变
10#
搅拌站
76
0.8
108.69
YJV 3×952＋2×502
320
电缆沟
不变
11#
机修
81.58
0.7
102.09
YJV 3×702＋2×352
260
电缆沟
不变
12#
冷却塔泵
100
1
178.77
YJV 3×702＋2×352
260
电缆沟
不变
备用
／
／
／
／
／
／
／
/
3、电压偏移校验导线截面：
因选用电缆安全系数大，故省略电压偏移校验。
4、电缆沟的设计：
（1）电缆埋设时，应在电缆上、下各均匀铺垫不小于50㎜厚的细沙，并于地表面处用电缆沟盖板盖住。在埋设时，所有电缆穿钢管并编号，既方便敷设和最后拆除，又方便查找故障，还可以防止电缆浸水。
（3） 电缆沟的走向和配置见附图KS－LDSJ－01《科技园供电总平面布置图》。
（4） 高、低压电缆分别布置在不同的电缆沟，在电缆沟中电力电缆和盾构机数据电缆应分别敷设于不同侧。

五、配电箱、开关电器的选择与接线
1、开关电器选择的原则
（1）根据JGJ46-2023《施工现场临时用电安全技术规范》第5.1.1条和第8.1.11条的规定，总配电箱、分派电箱里的电器安装板上必须分别设立工作零线（N）接线端子和专用的保护零线（PE）接线端子，对有工作零线负载的开关箱也应遵循这项规定；无工作零线负载的开关箱应有专门的保护零线（PE）接线端子。
（2）总电箱、分派电箱和开关箱中的电器选择必须符合JGJ46－2023中第8章8.2条的所有规定。
（3）总电箱、分派电箱和开关箱中的隔离开关符合JGJ46－2023中8.2.2.3条的规定：必须在分断时具有可见分断点，并能同时断开电源的所有极。
（4）根据JGJ46-2023《施工现场临时用电安全技术规范》中8.2.6条的规定：容量大于3.0kW的动力电路应采用断路器控制，操作频繁时还应附设接触器或其它启动控制装置。
（5）根据培训教材《建筑施工临时用电组织设计及标准电箱》第四章第三节“开关电器的选择”中式5-3-11和式5-3-12，空气开关（即断路器）的额定电压Ue应不低于电气线路的额定电压Uel，空气开关（即断路器）的额定电流Ie应不小于电气线路的计算电流Ij，即
Ue≥Uel， Ie≥Ij

2、各级配电系统开关电器选择
（1） “表1-9 《一级和二级配电系统中开关电器选择一览表》”。
（2） 在分派电箱中采用HR5型隔离开关，比HD型石板开关安全，在开关箱中采用HK1或HK8型闸刀开关，比较经济。
（3） 断路器一般采用比较经济、体积小的NM1塑壳式空气开关或DZ47型的小型自动开关。
（4） 根据JGJ46－2023中第1.0.3条，采用三级配电、二级漏保护。因在二级配电系统已设漏电开关，故仅在末端的开关箱再设立漏电开关，且必须符合8.2.1条和8.2.11条的规定，即开关箱中的漏电开关必须比总配电箱中的漏电开关动作时间短。

表1-9 一级配电系统中开关电器选择一览表
变压器号
一 级 配 电
总开关号
总开关干线计算电流（A）
总隔离开关
型号规格
抽屉柜开关号
该开关支路分派电箱名称及编号
开关支线
计算电流（A）
自动开关型号规格
1#变压器
P1
441.61
双投630A
P1-1
1#　 　1#龙门吊
249.02
DZ20LA-400/430
P1-2
2# 1#通风机
196.95
DZ20LA-250/430
P1-3
3#　 左线隧道
182.43
DZ20LA-250/430
P2
441.61
双投630A
P2-1
4#　 2#龙门吊
249.02
DZ20LA-400/430
P2-2
5# 2#通风机
196.95
DZ20LA-250/430
P2-3
6# 右线通道
182.43
DZ20LA-250/430
2#变压器
P3
451.78
双投630A
P3-1
7# 充电机
298.98
DZ20LA-400/430
P3-2
8# 充电机
298.98
DZ20LA-400/430
P3-3
9# 生活用电
191.48
DZ20LA-250/430
P4
292.09
630A
P4-1
10# 　搅拌站
108.69
DZ20LA-400/430
P4-2
11# 机修房
102.09
DZ20LA-400/430
P4-3
12# 冷却塔
178.77
DZ20LA-250/430
P4-4
备用

DZ20LA-250/430

3、从配电干线去各分派电箱、从分派电箱去下级电箱的电缆的编号原则及型号规格选择原则：
（1）进入分派电箱的电缆编号为C1－C12；
C表达Cable,数字表达分派电箱号。
（2）从分派电箱去下级电箱的电缆编号为Cx-y
C表达Cable,x表达分派电箱号，
y表达在x号分派电箱号下一级电箱的编号（0－9）。
例如：C8－2表达8#分派电箱到下一级第2个电箱的电缆。
（3）分派电箱去下级电箱的电缆型号选择原则同本设计第五章第1节，及JGJ46－2023附录C《电动机负荷线和电器选配》。
4、开关箱的编号原则是：x-y
x－分派电箱的编号，y－开关箱的编号。
现将根据上述原则选择的分派电箱、开关箱的编号、开关电器及相应的电缆规格型号列入表1-10：《施工用电分派电箱电器和接线一览表》。
5、根据JGJ46－2023中第8.1.3条和8.1.4条规定，严格执行一机一闸一漏一箱的规定，照明和动力开关箱分开设立。
6、由于在配电干线和配电支线的选择中，已按La＝200m核算了电压偏移，当选择分派电箱去开关箱的电缆时，Pa远远小于去分派电箱支线时的Pa，所以导线截面远小于去分派电箱支线截面，一般不会超过3×50mm2+2×25mm2，ΔUr%≈0，且La远远小于200m，加上有前4个项目部的经验数据，为节约篇幅，不再校验电压损失。
7、从开关箱去设备的导线选择不再计算。
8、因联络通道和机修间所用设备较多，为遵守8.1.3条规定只能在第四级设开关箱限于篇幅，本文中不再列出。
表1-10 施工用电分派电箱电器和接线一览表
电缆号
来向
配电箱
用途
规格
内部电器
型号规格
电缆号
三级配电
电缆型号
C1
P1－1
1#
1#龙门吊
YJV3×95mm2+1×50mm2
HR5-400/31
DZ20Y-400/430,400A
C1-1
龙门吊1
YKS3×120
龙门吊自带
C2
P1－5
2#
通风机1
YJV
3×70mm2+1×35mm2
HR5-250/31
DZ20Y-250/430,250A
C2-1
2-1#
左线通风机柜
C3
P1－3
3#
左线隧道
YJV
3×70mm2+2×35mm2
HK1-160A
DZ47-160,160A
C3-1
3-1#
左线隧道第一个动力箱YC3×50＋2×25
HK1-100A
DZ47-100,100A
C3-2
3-2#
左线隧道第一个动力箱YC3×25＋2×16
HK1-60A
DZ47-63，63A
C3-3
3-3#
井口水泵控制箱
YC3×6＋2×4
HK1-60A
DZ47-63，63A
C3-4
3-4#
左线排洪泵18.5kW YC3×10＋2×6
HK1-60A
DZ47-63，63A
C3-5
3-5#
井口照明
HK1-60A
DZ47-63，63A

备用
C4
P2－1
4#
2#龙门吊
YJV3×95mm2+1×50mm2
HR5-400/31
DZ20Y-400/430,400A
C4-1
龙门吊2
YKS3×120
龙门吊自带
C5
P2－2
5#
通风机2
YJV
3×70mm2+1×35mm2
HR5-400/31
DZ20Y-250/430,250A
C5-1
5-1#
右线通风机柜
C6
P2－3
6#
右线隧道
YJV
3×70mm2+2×35mm2
HK1-160A
DZ47-160,160A
C6-1
6-1#
右线隧道第一个动力箱YC3×50＋2×25
HK1-1000A
DZ47-100,100A
C6-2
6-
