迎宾大道道排桥工程施工组织设计方案.doc

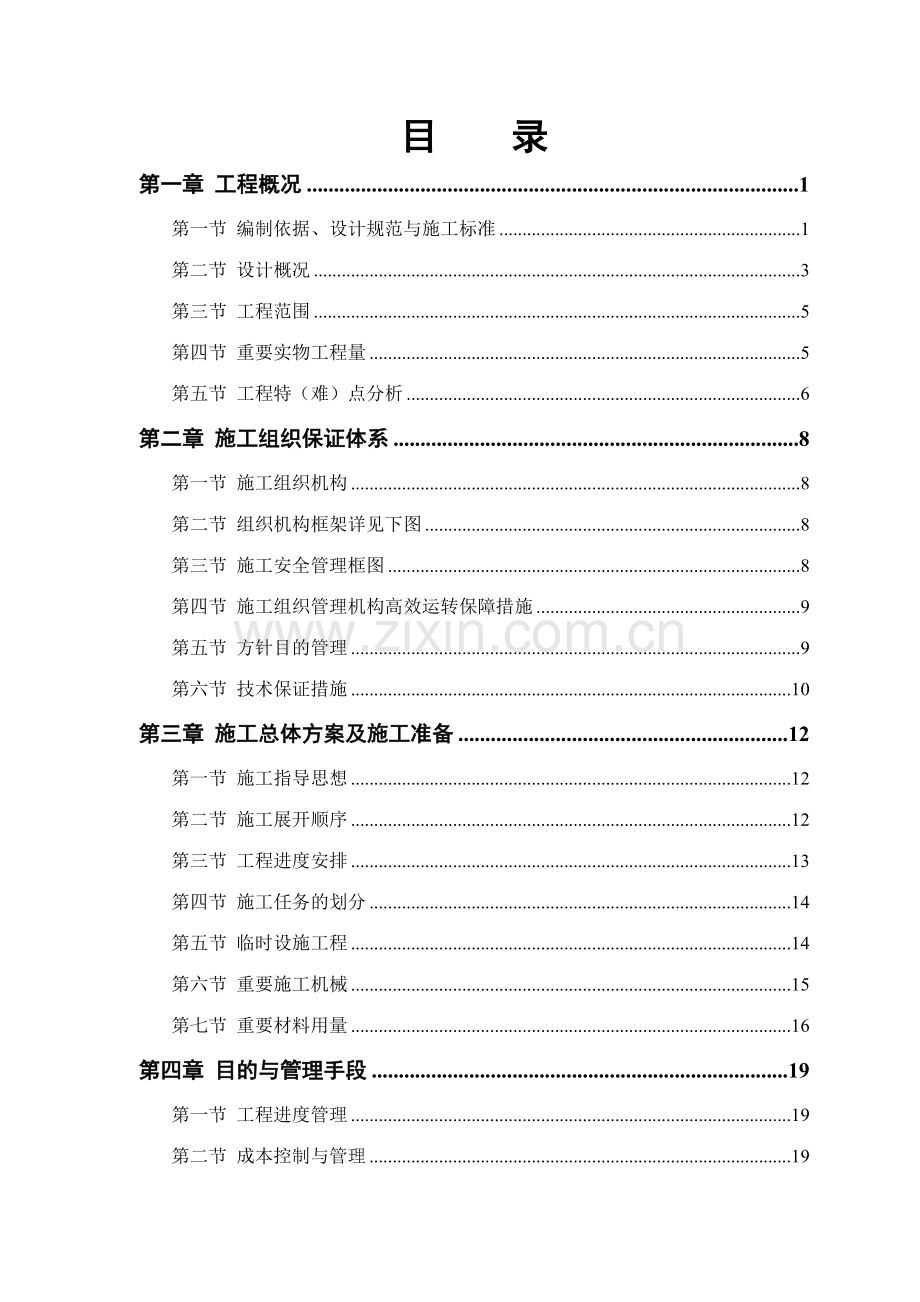

目 录第一章 工程概况1第一节 编制依据、设计规范与施工标准1第二节 设计概况3第三节 工程范围5第四节 重要实物工程量5第五节 工程特（难）点分析6第二章 施工组织保证体系8第一节 施工组织机构8第二节 组织机构框架详见下图8第三节 施工安全管理框图8第四节 施工组织管理机构高效运转保障措施9第五节 方针目的管理9第六节 技术保证措施10第三章 施工总体方案及施工准备12第一节 施工指导思想12第二节 施工展开顺序12第三节 工程进度安排13第四节 施工任务的划分14第五节 临时设施工程14第六节 重要施工机械15第七节 重要材料用量16第四章 目的与管理手段19第一节 工程进度管理19第二节 成本控制与管理19第三节 质量控制与管理19第四节 安全管理20第五章 施工方法21第一节 修长临时道路21第二节 破除道路砼路面21第三节 施工测量21第四节 地下排水管道施工22第五节 路道工程施工26第六节 人行道及绿化带、桥涵等附属工程施工30第七节 小三线工程施工31第八节 与建设单位的配合31第六章 质量保证措施32第七章 工期保证措施33第八章 保证工程安全措施34第一节 安全管理制度34第二节 施工安全注意事项34第九章 文明施工措施36第十章 排水、防雨措施37第一章 工程概况第一节 编制依据、设计规范与施工标准1、【恒智天成】道路、排水、桥梁工程工程施工设计文献和施工设计图以及有关设计文献。2、现场实际踏勘所了解的情况。3、交通、市政、建筑安装有关道路、排水、管渠、桥梁等的施工规范，施工工艺及操作规程和质量验收评估标准。4、本公司管理水平，机械设备能力，类似工程施工经验。5、本设计中采用规范（1）城市道路设计规范CJJ37-90（2）公路设计手册（路基）（3）公路设计手册（路面）（4）城市道路设计手册（上、下册）（5）公路水泥砼路面设计规范G85768-86（6）公路路线设计规范CJTJ101（7）公路桥涵设计通用规范JTJ021-89（8）公路砖石及砼桥涵设计规范JTJ022-85（9）公路钢筋砼及预应力砼桥涵设计规范JTJ023-85（10）城市桥梁设计荷载标准CJJ77-98（11）公路桥涵地基与基础设计规范JTJ024-85（12）城市道路设计规范CJJ37-90（13）城市桥梁设计准则CJJ11-936、施工标准（1）【恒智天成】市政设计院提供的图纸及有关资料（2）设计图纸中指定使用的标准图（3）城市道路设计规范（CJJ37-90）（4）混凝土结构工程施工及验收规范（GB50204-92）（5）市政道路工程质量检查评估标准（CJJ1-90）（6）市政排水管渠工程质量检查评估标准（JJ3-90）（7）公路桥涵施工技术规范（JTJ-041-89）（8）预制混凝土构件质量检查评估标准（GBJ302-90）工程位置及地形、地貌和工程地质、气象、水文条件1、工程位置【恒智天成】位于【恒智天成】，横贯【恒智天成】，是一项重点工程，这项工程对【恒智天成】有着重要的意义。我司承担的【恒智天成】共计长度为【恒智天成】m。涉及道路、污水、雨水改沟和桥梁等。本协议段道路桩号：标段主道污水排水2、地形地貌【恒智天成】位于【恒智天成】。阶为冲积阶地，宽【恒智天成】【恒智天成】m，顺河发展，级冰水堆积阶地，广布于平原，级为冰水堆积阶地，分布于【恒智天成】。3、工程地质条件第四系全新统人工填土层（Q4ml）：杂填土：色杂。由砖瓦块、生活垃圾、炭屑混粘性土组成。湿；稍密。素填土：灰色。粘性土少量砖瓦块、植物根须组成。湿：稍密。第四系中上更新统冲洪积层（Q3al+pl）：粘土：黄褐色。含Fe、Mn、Fe2O3斑痕，部分夹泥岩团状。湿：分为可塑、硬塑两个亚层。4、气象条件本协议段位于【恒智天成】，属【恒智天成】气候区，气候【恒智天成】，年平均气温【恒智天成】【恒智天成】，七月份平均气温【恒智天成】，一月份平均气温【恒智天成】，年平均降雨量【恒智天成】mm，六九月份雨量【恒智天成】mm，年相对湿度【恒智天成】。5、水文条件全线地下水性质及埋深情况依地貌单元的不同而有所差异。一级阶地地下水重要为上层滞水及埋藏于砂卵石层中之孔潜水，勘察期间测得静止水位埋深【恒智天成】【恒智天成】m，标高【恒智天成】【恒智天成】m。丰水期孔隙潜水静止水位埋深一般在【恒智天成】【恒智天成】m。三级阶地全线未揭见地下水。第二节 设计概况1、设计标准【恒智天成】设计道路宽【恒智天成】m，路幅为二块板式。快车车行道【恒智天成】m+【恒智天成】【恒智天成】m快慢车分隔带+【恒智天成】【恒智天成】m慢车道+【恒智天成】【恒智天成】m人行道。设计按重型交通考虑。设计荷载按城-A级。2、平面根据规划，【恒智天成】宽【恒智天成】m，设计桩号为【恒智天成】，终点桩号为【恒智天成】接【恒智天成】，全长【恒智天成】m。3、纵断面根据城市道路设计规范及沿线地形、地势、排水工程规定等进行设计。道路最大纵坡为【恒智天成】，最小纵坡为【恒智天成】。人行道坡度【恒智天成】，交叉口范围内路面设计高见交叉口竖向方格网设计图，交叉口范围外道路路面设计高见各线路道路纵断面设计图。4、路基，路面（1）路基底层车道：距路槽下【恒智天成】mm范围内须【恒智天成】；路槽下【恒智天成】【恒智天成】mm范围内须【恒智天成】；路槽下【恒智天成】mm范围内须【恒智天成】；（以上均为重型击实法）人行道：路床【恒智天成】，基层【恒智天成】；（轻型击实法）（2）路面快车道结构组成：面层砼为C30，【恒智天成】mm厚混凝土；基层【恒智天成】mm厚二灰砂砾上基层【恒智天成】mm连槽石下基层。慢车道结构组成：面层砼为C30，【恒智天成】mm厚砼，基层【恒智天成】mm厚二灰砂砾。人行道结构组成：【恒智天成】mm厚水泥混凝土人行道预制C30方块砖，【恒智天成】mm厚砂垫层和【恒智天成】mm厚灰土基层。5、道路排水路面下配套有相应的雨、污水管线。路面上雨水可通过进水蓖子进入雨水管道。本工程共有污水管道一条管径d【恒智天成】mm、【恒智天成】mm；雨水管道二条，管径d【恒智天成】-【恒智天成】mm，污水：道路中东【恒智天成】m，污水分段接入【恒智天成】线污水管道；寸水：道路中东【恒智天成】m，中西【恒智天成】m。雨水管道分别接入【恒智天成】线寸水管道、马河和摸底河。（1）雨水管道钢筋砼管道：d【恒智天成】m构筑物：1000雨水检查井及暗井【恒智天成】座【恒智天成】【恒智天成】进水井（单篦）【恒智天成】套进水井（双篦）【恒智天成】套（2）污水管道钢筋砼管道：d【恒智天成】（支管）md【恒智天成】（主管）m构筑物：1000污水检查井【恒智天成】座6、桥涵为满足来往行人、农田灌溉和排水规定，【恒智天成】在桩号【恒智天成】处有一座桥梁，跨度【恒智天成】m。7、材料规定水泥采用大厂水泥沥青标号：油100石料等级：级石灰：采用级标准，使用前应充足消解。熟石灰CaO+MgO含量【恒智天成】，生石灰CaO+MgO含量【恒智天成】。粉煤灰：Si+AlO含量【恒智天成】，干容重为【恒智天成】【恒智天成】g/cm。级配砂砾：粒径为【恒智天成】【恒智天成】mm的砂粒含量【恒智天成】，砾石含量【恒智天成】，最大粒径【恒智天成】Mpa，其相应弯沉值【恒智天成】（【恒智天成】/【恒智天成】）mm；慢车道基层二灰砂砾规定回弹模量【恒智天成】MPa，【恒智天成】天后回弹模量【恒智天成】MPa，相应弯沉值【恒智天成】（【恒智天成】/【恒智天成】）mm，快车道二灰砂砾上基层相应弯沉值【恒智天成】（【恒智天成】/【恒智天成】）mm；连槽石下基层回弹模量【恒智天成】Mpa，相应弯沉值【恒智天成】（【恒智天成】/【恒智天成】）mm。第三节 工程范围【恒智天成】道路排水招标段的桩位为：【恒智天成】【恒智天成】，长【恒智天成】m（摸底河桥一座）。第四节 重要实物工程量工程名称规格数量管沟开挖m3管沟回填m3管沟弃土m3污雨水管基带基m3污雨水管基枕基m3污雨水水管敷设（钢筋混凝土管道）d【恒智天成】m污水检查井座雨水连接暗井、雨水检查井座雨水口（钢纤砼蓖）口路基挖方m3路基填方m3桥涵挖土方m3灰土m3基层二灰砂砾m3路面C30砼m2人行道方砖安砌m2级配边槽石m3路沿石m3嵌边石m3第五节 工程特（难）点分析1、本工程是【恒智天成】的重点工程，是【恒智天成】的历史性项目，工期规定短，质量规定高，工程量相对较大，我们相信在市政府及【恒智天成】招标办的大力支持领导下，总结类似工程的施工经验，保证按工期、高质量、低成本地完毕任务，为建设【恒智天成】增光添彩，为造福子孙后代奉献一份力量。2、本道路工程和排水工程与电力、电讯、水、煤气等多类专业管线统一规划同步实行。交叉工序多，必需做到有机密切配合，协调一致，否则对工期的顺利进行，为实现施工“精品”工程形成一定的隐患。3、本协议段地形为平坦区，汇水面积较大，应做好表水的防水和排水措施，是开展维护正常施工的先决条件。4、本协议段土质较差，土体稳定性相对较弱，因此对于大型管沟开挖、回填、支挡的施工质量、安全等事宜的控制导致一定的困难。5、季节性施工较强，应掌握、安排好季节性施工，在平常的施工中应密切注视气象动态，做好施工临时排水，做好排水沟，充足做到施工的积极性。6、由于原有道路为宽【恒智天成】m的砼路面，现规定扩宽为【恒智天成】m道路，施工前先应将原有道路砼路面破坏并清理后才干施工，为了便利人们和车辆通行，为发明良好的施工条件，应在【恒智天成】一侧修筑【恒智天成】m临时道路，根据本工程的特（难）点，在后面的条文中提出针对性的解决措施。第二章 施工组织保证体系第一节 施工组织机构根据本工程工期紧，质量规定高等特点，设立由公司领导及公司各职能部门、项目部成员共同参与工程领导小组，对项目经理部实行指导管理，委派具有丰富施工经验的公司副总经理作为项目经理，配备强有力的技术人员，组成项目经理部，负责全面施工管理，实行项目经理责任制，对工程质量、工期、安全、成本及文明施工全面负责，在施工中公司配置最先进的机械设备，各施工管理职能部门在项目经理的直接指挥下，应尽心尽力配合，做到有计划组织施工，保证工程各项指标达成目的规定。项目经理部所有成员，半途不随更换，若遇特殊情况需要进行个别调整，必须经公司领导、甲方批准。第二节 组织机构框架详见下图施工组织管理机构图第三节 施工安全管理框图建立以公司总经理挂帅，主管生产的副总经理和各职能部门负责人参与的安全管理保证体系，其安全管理框图如下：第四节 施工组织管理机构高效运转保障措施1、组织强有力的项目班子，选派思想好、业务精、能力强、善合作、服务好的管理人员进入项目管理班子。2、建立健全项目经理、工长、内业、材料、质量、安全、机械、保管等岗位责任制，由工程领导小组定期对各专业进行指导。3、定期组织项目经理部管理人员会议，检查工作质量。4、天天下午召开由项目经理主持的班组碰头会，总结当天工作情况，对次日的工作进行协调安排。5、建立项目经理部周例会制，例会由公司分管生产的副总经理主持，公司施工、质量、安全、动力等部门及现场各单位代表参与，例会重点解决质量、进度、施工技术等难点，明确各项问题的解决办法，并形成会议纪要及时发送至各单位。6、实行劳动用工管理，选派组织能力强，技术水平高，能打硬仗的作业队伍，树立连续作战精神，保证工期准时和提前完毕。第五节 方针目的管理我公司将本工程列为必保优良工程，我们的方针是：“精心组织，精心施工，用户满意，营造建筑精品”。以优质、快速、安全文明生产为目的，制定相应的控制措施。在施工过程中始终围绕在协议工期内，工程质量达优这一目的组织施工，严格监督，检查验收各工序施工质量，自觉接受甲方、监理、设计、质监站等单位的监督、检查。强化项目管理，精心组织施工，保证各项目的全面实现。具体目的是：1、质量目的：保证工程质量达成优良。2、安全生产目的：杜绝死亡及重伤事故，轻伤频率在1以内，创建安全施工标准化现场。3、工期目的：按招标协议工期于【恒智天成】年【恒智天成】月底完毕。为了保证工程质量达优及工程顺利完毕，调动各方力量保证在【恒智天成】年【恒智天成】月底内完毕。4、文明施工目的：按省、市文明施工十二条例，创文明施工工地。5、治安、消防目的：达成与本地治安、消防部门签订的责任书规定。第六节 技术保证措施1、工程项目技术负责人由公司总工程师批准，并直接监督管理指导技术工作。2、现场施工测量定位、放线应严格执行技术复核制度。每层楼的轴线、标高测量由工长测量，工程技术负责人、质量专职工复核，并在各楼层有控制标志，以备复查。控制点的位置应有记录，垂直测量采用激光经纬仪，测量仪器在使用前应经国家认证的测量单位检测、校核后使用。3、施工前，项目技术负责人组织现场工长、内业技术、质量专职人员、钢筋放样员、预算人员认真学习有关规范、施工工艺及操作规程，熟悉、审查图纸，做好技术交底和安全交底。4、做好施工前临设平面布置，安全防护平面布置，合理安排施工现场，保证材料顺利进场，按位置堆放，施工道路畅通。5、对防水工程部分的施工，应建立一个专业小组，以防水、堵漏、检查、试水为一体的班子，人员相应固定，组织防水工程有关技术、操作质量验收规范的学习，并做好技术交底。6、设计变更或核定单，应必须坚持设计人员签字制度，否则无效。假如建设单位在施工中所用材料设备、使用功能改变，也应先经甲方和设计院共同批准后方可变更。土建施工的重要责任是按图及有关建筑技术、规范、质量标准等文献施工，无权擅自修改设计。应办理变更核定手续，设计变更，核定单的填写内容，变更部位，文字说明应清楚。7、技术资料、工程量及施工技术管理的真实记录，反映公司技术水平及文明施工限度。所以，现场内业技术人员应由责任心较强、技术水平较高的人员担任，从工程开工至竣工，随工程的形象部位逐渐建立收集、汇总、保管制度。工长应做好技术交底、隐蔽工程验收记录、分项工程质量评估、施工日记等工作的检查、验收、记录、签字后存档。第三章 施工总体方案及施工准备第一节 施工指导思想根据本工程的地理位置、环境、工程地质、水文、气象条件。以及本工程的特（难）点，采用有针对性和有效的保证工期、安全和技术质量措施，强化领导，按照利达集团总公司制定的标准化文明工地“十二条”规定，认真履行其职责。积极推广贯彻GB/T9000质量体系认证标准。加强各环节的管理，本着缩短工期，保证“精品”，减少成本的原则，并按工程的轻、重、缓、急、和他们所在的位置以及工序间的工艺关系，合理的组织平行、立体、交叉、流水作业。管沟开挖、回填、路基、路面等以机械作业为主，辅以相应的人工配合。管道敷设安装、管基、检查井、连接井、护坡、边沟、桥涵、路标以人工作业为主，辅以相应的机械配合。施工队伍以专业为主，辅以部份民工，补充劳动力的局限性。机械设备及人员配备详见附表。本工程挖、填方量大，大型管沟开挖、回填较深，多各专业管道交叉作业，总工程量大，工期短。为工程“精品”质量战略目的的顺利实现，应加强领导并配备足够的机械和人员力量。第二节 施工展开顺序一方面搭建临时设施，修筑临设工程。准备机械设备，施工队伍按计划进度规定分批进场。先破除砼路面，外运建渣，复核测量图表、桩（网）开展正常施工。如何组织好大型管沟开挖、回填、管道敷设、安装、路基施工以及其它专业管道的协调配合，是本工程“至关重要”的关键施工环节，就其管线（排水）工程的施工以属“重中之重”，应做好全方位、科学合理的安排。以该项施工进度、质量为龙头，带动其它工作面的全面展开。重要施工顺序为（交叉项目详见形象进度表）：搭建临时设施，修筑临时工程破除原有道路砼路面外运建渣复核测量数据、桩（网）施工测量改沟管沟开挖（支挡）沟底解决、垫层、管基施工管道敷设、安装检查井、连接井施工闭水实验桥涵施工路基施工护坡、边沟施工路面施工交通标志、标线施工。第三节 工程进度安排工期规定：本段工程于【恒智天成】年【恒智天成】月【恒智天成】日开工，于【恒智天成】年【恒智天成】月底竣工。我司在安排工期时。在接到中标告知书后【恒智天成】日内完善签订施工协议手续后立即进现场开工。现将进度安排如下：1、排水工程搭设临时设施及准备工作【恒智天成】天（穿插【恒智天成】天）破除路面【恒智天成】天排水工程挖土【恒智天成】天（穿插【恒智天成】天）管线施工【恒智天成】天（穿插【恒智天成】天，不占总工期）检查井、连接井（闭水实验）【恒智天成】天（穿插【恒智天成】天）回填【恒智天成】天（穿插【恒智天成】天）排水工程施工工期挖制在【恒智天成】天。2、道路工程道路工程在管道工程之后方可施工。实际工期也只有【恒智天成】天。道路挖土【恒智天成】天道路基层解决【恒智天成】天（穿插【恒智天成】天）道路路面施工（含挡墙）【恒智天成】天（穿插【恒智天成】天）人行道施工【恒智天成】天（穿插【恒智天成】天）路标、小三线、绿化带、树地施工穿插进行，不占用总工期。道路工程施工工期控制在【恒智天成】天。本工程协议工期为【恒智天成】个月，工期相称紧张，在施工中抓紧每一道工序，以保证准时竣工。第四节 施工任务的划分本工程整个施工过程实行平行、立体、交叉、流水作业的施工方式。任务划分如下：改沟、管沟开挖、回填、路基施工由土方施工队完毕；管道敷设、安装由管道安装队完毕；路面基层、路面、标志标线、桥涵由场道工程队完毕，支挡、边沟、护坡、检查井、连接井等由综合施工队完毕。第五节 临时设施工程临设场地由指挥部指定。在布置临设工程时，在道路东侧布置，详见总平面布置图。1、临时道路根据现场了解，【恒智天成】在【恒智天成】西侧，在修长道路期间需修筑临时道路一条，即解决来往车辆和行人的需要，又便于土方、原材料、成品、半成品可以顺利快捷地调运到各个施工区（点）。临时道路基底采用建渣填【恒智天成】mm，面层用砂砾石【恒智天成】mm厚碾压成形，便道宽【恒智天成】m，便道长约【恒智天成】m。行人及零星便道在施工期间根据现场具体情况考虑。2、施工住地施工住地设在【恒智天成】线与【恒智天成】线之间，【恒智天成】旁的临时场地区内，临设搭建内容及面积详见临设一览表。3、临时供水、供电及通讯。（1）供水据现场情况，施工及生活用水，采用现场打一口【恒智天成】米深的清水井，并建砖混水塔【恒智天成】米高【恒智天成】T一座。（2）供电电源就近搭接，接通生活区、施工区的用电，采用沿线边设杆布置，采用三互相线制布线（【恒智天成】mm2铝芯线）每隔【恒智天成】m左右布一配电箱。施工沿途用电，采用移动配电箱，为防止临时停电拟自配【恒智天成】KW发电机组一台。（3）通讯如有条件施工基地安装有线电话，否则配备移动电话，满足适应对外联系及施工活动的需要。临设工程一览表序号临设名称单位数量备注1库房m22办公室m23工人宿舍m24食堂m25厕所浴室m26发电机房m27水泥库房m28搅拌机棚m29实验室m2第六节 重要施工机械序号工种型号机械台数配备人数备注1履带式挖土机2履带式推土机3装载机4振动式羊足碾5振动式压路机610T自卸车74.5T自卸车8汽车吊9洒水车10强制式砼搅拌机m311电焊机12切缝机/砼道面真空吸水机/钻孔机13蛙夯14生活车15振动棒16潜水泵NC17平板振动器18钢筋切断机19发电机KW（2）实验仪器设备需要计划表本协议工程的重要实验、测量设备表序号名称型号数量1红外线测距仪REK2L7.6km2T2经纬仪DJ22秒级3T16经纬仪DJ64秒级4NA2水准仪DS3级5砼实验盒6标准环刀7烘箱8天平称20KG9灌砂筒第七节 重要材料用量本标段重要材料用量计划详下表重要材料用量表序号材料名称单位工程用量备注1钢材吨2水泥吨3圆木吨4锯材m35钢筋混凝土管300m6钢筋混凝土管400m7钢筋混凝土管500m8钢筋混凝土管600m9钢筋混凝土管700m10钢筋混凝土管800m11钢筋混凝土管900m12钢筋混凝土管1000m13钢筋混凝土管1200m14砂m315中砂m316连砂石m317砾石520mmm318砾石540m319砾石2080m320粉煤灰m321红（青）砖千匹22生石灰吨24石油沥青30#kg25铸铁井座、盖板（带罩）套26钢纤维井篦（单篦）700340套27路沿石153550m328嵌边石101550m329人行道方块砖m2第四章 目的与管理手段围绕达一流建设、创优质工程的目的，对本工程实行项目法施工与管理，成立项目经理部，推行全面质量管理。在施工过程中对施工进度、工程成本、质量、安全实行控制与管理。第一节 工程进度管理根据指挥部规定的工期和规定提前完毕的工程项目，结合施工地段的具体情况、材料供应条件以及优化后的施工规定（合理的班级人员组合和配套设备）拟定施工方案。合理安排各单项工程的施工顺序搭接关系和在规定工期内完毕的也许性，编制总网络计划和单项计划与工程管理曲线，并运用网络计划和工程管理曲线控制工程进度和施工要素的安排，使工程按计划工期提前完毕。各单项工程工期见“施工计划进度图”。第二节 成本控制与管理运用本公司自身的优势挖掘内部潜力使成本降到最低点，从而获得最佳的经济效益。控制手段采用时间费用曲线法，制定成本控制的制度和标准，紧密结合各岗位人员成本控制的责、权、利。编制各阶段具体工作流程图并作为控制成本工作程序标准，提高劳动生产率，减少成本，实行全项目的管理。第三节 质量控制与管理我们的质量目的是创国家级优良工程，各分项质量必须达成合格以上，即合格品率100，单位工程质量总评指标为优良，具体做法是开展全面质量管理，运用“三图二表”使质量管理从静态管理变为动态管理，使管理由经验型向科学型转变。以技术规范和施工规范、验收规范作为依据，制定质量控制标准和规定下达至施工班组，施工中对照检查贯彻，不断提高工程质量。第四节 安全管理根据文明施工的规定和本工程的特点，经理部指定专人负责安全生产、文明施工的工作。定期走访附近居民，注意倾听群众的意见及建议。在施工中各综合施工队设专职安全员，上下组成安全体系，按现场管理规定拟定防火、防盗、防食物中毒等措施。制定施工和生活安全规定，做到平时有人检查贯彻，施工中有人监督管理。第五章 施工方法施工方法中，着重说明施工组织方式，重要施工环节、施工环节、重点施工工艺、操作规程、关键质量检测点的控制。对单项工程每道工序具体的施工工艺的操作流程，材质规定，质量评估，各种实验检测等。有关施工、技术、质量规范中有具体的明确规定。待中标后施工前，按照有关施工技术规范的规定，严格遵循设计意图，照图按规范作业，并编制详尽的实行性施工组织设计，报建设单位和监理公司审批后实行。第一节 修长临时道路在【恒智天成】北侧修筑一条【恒智天成】m宽的临时道路，基层用建渣填筑，厚【恒智天成】mm，在基层上填筑砂夹石【恒智天成】mm厚，用【恒智天成】T压路机碾压。临时道路通过摸底河时，采用暗埋涵管，涵管设【恒智天成】排，涵管管径d【恒智天成】，在涵管顶部回填砂夹石。第二节 破除道路砼路面【恒智天成】在原有【恒智天成】m宽砼道路路面上重新修筑，施工前需将原有砼路面破除，破除用机械，边破除边外运，为排水工程挖土发明条件。第三节 施工测量工程技术人员在开工前要全面熟悉图纸资料、施工技术规范、复拟图表中各个数据的对的性，了解设计意图，然后按照图纸资料，施工技术规范的规定进行施工测量。测量前规定设计单位到施工现场进行技术交底，沿线等线点、路基转角桩、管道、桥梁和涵洞位置及控制桩，水准基点桩以及一些其它重要桩橛，都要交待清楚，然后根据这些桩橛，全面复核无误后，可照图纸放样施工。如复核与设计误差较大者，用书面形式报告业主及监理工程师，得到批准后方可进行放样施工。第四节 地下排水管道施工1、排水管道工程施工工艺流程测量施工放线沟槽开挖污水管道基础污水管道安装污水构筑物闭水实验雨水管道基础雨水管道安装雨水构筑物闭水实验回填。2、管道沟槽开挖本协议段地下管道埋设深度，污水管自地面以下最深达【恒智天成】m，雨水管自地面以下最深为【恒智天成】m，在管沟的开挖时，对不同深度管沟采用相应的方法和措施。（1）开挖方法开挖方法采用机械开挖及人工配合修整的方法。开挖时，先清理表土层，管底预留【恒智天成】mm，保证基础处在原土状态，管沟基底开挖宽度两侧均应考虑预留【恒智天成】mm宽工作面和【恒智天成】mm宽排水位置。并在沟槽边增设安全网进行防护，以免发生安全事故。对于原有1600输水管的保护，采用人工开挖，边挖边观测，加强保护，避免发生输水管挖断的现象。（2）放坡及支撑开挖方法根据开挖深度不同，适当放坡度，因开挖深度未超过【恒智天成】m，不必设立垂直支撑。本招标段开挖深度在【恒智天成】【恒智天成】米之间，采用放边坡的技术措施。当挖得【恒智天成】h【恒智天成】时，放坡系数为【恒智天成】；当挖得【恒智天成】h【恒智天成】时，放坡系数为【恒智天成】。同槽单槽污雨水管道沟槽开挖示意图注：放坡系数根据开挖深度而定【恒智天成】mH【恒智天成】m时，m=【恒智天成】，如图【恒智天成】；H【恒智天成】m时，m=【恒智天成】。（3）开挖顺序因开挖面较大，故上层分两侧开挖，根据预算土方尽量平衡，必须做好调配方案。第一开挖段（【恒智天成】【恒智天成】m），土弃运至甲方指定的地方，其余开挖段则运到已开挖段回填。下层由挖土机直接位于下层面上开挖，边挖边支撑，并用人工进行基坑清理，后面随着浇筑垫层和基础，待基础达成一定强度后，安装管道和封闭接头，接头达成强度、污水管闭水实验合格后即进行回填和夯实。当回填至雨水管基标高时，按上述顺序进行雨水管施工，填压至路基面标高，这样一侧管道超前约【恒智天成】m后，即可进行另一侧的管沟开挖，尽量使各工序做到平行作业，以加快施工进度。（4）降水本协议段开挖深度达【恒智天成】m，根据地勘报告得知，在开挖管沟时，可见地下水，为保证无水施工，必须采用降水措施，具体方案采用明排。每间隔【恒智天成】-【恒智天成】m设一个【恒智天成】【恒智天成】的集水坑，采用100的潜水泵进行抽水。本段地势低洼，易积水，在施工时应考虑排除雨水的沟渠。3、沟底、垫层、管基施工沟底土层应密实，规定地基承载力：R【恒智天成】MPa，如遇软弱地基，应采用换土，回填【恒智天成】m厚砾石等地基加固措施。正常情况下，污水管道采用【恒智天成】带基，雨水管道采用【恒智天成】枕基，雨水的进水管采用【恒智天成】带基加强。当污、雨水管顶覆土小于【恒智天成】m或大于【恒智天成】m时，以及穿过行车道的管基，无论污、雨水管道均采用【恒智天成】带基加固。当雨水管在回填土上时，除加【恒智天成】m厚砂砾垫层外（夯实），管道基础还须采用【恒智天成】带基加强。污水管道穿越河道和沟渠时，管道应采用【恒智天成】加固基础。管基施工前应放出管道控制中心线。管基一律采用支模现浇，【恒智天成】带基采用两次浇筑成形。管基需达成【恒智天成】强度后，方可敷设安装管道。4、管道敷设安装与接口施工管基达成【恒智天成】强度后，才干进行管道敷设安装，管道必须准时、按需及时运至施工现场，满足管道敷设安装进度需要。钢筋混凝土圆管，统一采用标准GB11836-8977，均在专业生产厂家购买，并据有合格证，检查无缺陷损坏，管口为平口并需业主、监理工程师认可。园管安装采用【恒智天成】【恒智天成】T汽车吊起吊下沟，下沟前应先将基础和管外壁与抹带相接处砼表面凿毛、刷净，下沟由人工校正就位。管道对的就位后，对接口进行清洗，接口采用刚性接口现浇C15细石混凝土，加钢丝网片，模板起撑扶带，压浆成形，并进行养护。雨水方沟基础底板采用现场浇筑方案施工，侧墙砌硅块，顶盖用C20钢筋砼槽板。有关具体加强措施的说明如下：（1）污水管道采用经修改的院标98-5180带基及360接口图施工。接口部位钢丝网C15砼包裹部分，既可采用先完毕钢丝网水泥砂浆抹带并待其形成规范规定的强度后，再按二次砼施工工艺浇注C15砼包裹；又可采用一次铺筑钢丝网C15砼的方法，但必须保证钢丝网与管道外壁间保持不小于【恒智天成】cm的砼保护层。（2）雨水管道采用院标98-6360枕基（加钢丝网）图施工。钢丝网C15砼包裹层作法同上。（3）当复土厚度H【恒智天成】m或管道横穿车行道时，无论是污水、雨水、干管、支管（或各类预埋管）还是级（轻型）级（中型）级（重型）管，均采用360带基院标98-3图施工。接口部位钢丝网C15砼包裹层作法同上。5、闭水实验污水、雨水管道各自独立进行闭水实验，以两检查井为一实验段，用预制块封闭管口，或采用砌砖封闭管口及雨水口，闭水24小时，检查渗漏情况，如不合格，应分析因素，采用针对性措施，装改后，再次实验，直到合格。参照【恒智天成】文的指示精神，对闭水检查管道工程抗渗能力提出以下具体规定：（1）污水管道所有井段必须段段闭水（亦可几个井段连通一次闭水），闭水水头为【恒智天成】m（【恒智天成】MPa），并含井在内同时闭水。其允许渗漏量按水头【恒智天成】m的标准检查验收。（2）雨水管道考虑到当时的实际状况，雨、污合流管道一时难以绝迹，对雨水主管按“三抽一”的办法实行闭检查，即：每三个井段中任意抽出一段作【恒智天成】m水头（【恒智天成】MPa）的闭水实验，其允许渗漏量按【恒智天成】m水头的规定检查验收。6、检查井、连接井等构筑物按设计开挖检查井、基坑，经检查合格后，才允许进行施工。施工强度达成设计的【恒智天成】后才安放管道，砌筑接口，然后安设检查设备，接高检查井，检查井等构筑物应配合管路工程施工，先接高检查井，雨水口内、外抹灰，安检查梯，然后对检查井雨水口周边采用人工填土夯实。路基完后，施工检查井口，加固砼圈，安装井座、防盗井盖。检查口及雨水顶端，要精确施工，纵横顺接，保证与道规定配套。位于红线外填方段或农田上的检查井高出原地面【恒智天成】m。当井内有支管接入且管顶与顶间的落差h【恒智天成】时，应设竖槽式跌水井（排流B6-）。当管顶覆土h【恒智天成】m时，应采用现浇双层检查井室，每层井室高度h=【恒智天成】【恒智天成】m。构筑物砌体砂浆应满足设计强度，铺砌饱满。梯步均采钢筋混凝土预制梯步。检查井一律按有水解决，内、外抹灰至井顶。井盖座统一采用钢纤维混凝土构件，井盖设“污、雨”标志，施工时不得铺盖，回填土时先将盖板座浆盖好，在井墙和井墙周边回填土时分层夯实，密实度不低于【恒智天成】。井盖、井座均按S147标准实行。雨水口本协议段统一采用砖砌雨水进水井内、外抹灰至井顶，雨水的进水管采用较小直径钢筋混凝土圆管；快车道统一采用钢纤维混凝土型雨水双蓖。雨水井蓖，座荷载等级与道路设计快车道，辅道荷载等级一致，雨水口位置要安装对的，进水蓖面必须低于周边路面【恒智天成】mm与路面顺接，严格按室外排水设计规范规定实行。雨水出水口的水直接排入河道或涵洞，河岸为直堡坎时采用排采87-1型式，其它河岸型式采用圆标图集S232301922型式。7、管沟回填管沟回填前应将管基、地下设施及管道敷设安装施工完毕，经闭水实验合格，并应作好隐蔽工程记录。回填前，应清除管沟内的垃圾、积水以及各种杂物。填料必须符合设计规定，填土应水平分层铺填，分层压实，并应分层测定压实后土的干密度，经检查其压实系数和压实范围符合设计规定后，才干填筑上层。回填管沟时从管道两侧至管项以上【恒智天成】m均应先用人工从管道两侧对称同时回填夯实，不得用机械碾压，务必防止管道中线移位，及管道的基础接口受损（砼强度必须达【恒智天成】方可回填夯实）。待填土不致损坏管道及接口管基的情况下，方能采用静力式压路机，不得采用振动式压路机碾压。沟槽回填土密实度采用（重型击实标准），详见排水工程说明沟槽回填条文及有关规范。第五节 路道工程施工根据本协议段的地形、地貌以及施工环境条件、工程的特（难）点，合理的组织路基施工。遵循土方施工调配原则，采用综合机械作业方式。作业重要顺
