2.5.4.1 轨道控制网（CPIII）测量施工工艺
2.5.4.1.1 采用的平面坐标系与高程系统
2.5.4.1.1.1平面坐标系
为保证三网合一，CPⅢ控制网平面坐标系统采用与既有精测网相同的工程独立坐标系统。
平面坐标系采用工程独立坐标系统：即椭球体参数采用WGS84 坐标系参考椭球，高斯投影。东坐标和北坐标的加常数分别为500km、0。工程椭球构建采用改变椭球参数的方法（即参考椭球长半轴直接加投影面大地高并保持扁率和定向不变）。边长投影在抵偿高程面上，投影长度的变形值不应大于10mm/km，即投影长度变形（涉及高程归化、高斯正投影变形之和）不大于1/100000。
2.5.4.1.1.2 高程系统
高程系统采用既有精测网高程系统，即1985国家高程系统。
2.5.4.1.2 测量人员及仪器设备
CPⅢ施测单位由具有测绘资质和通过CPⅢ数据采集及数据解决培训的专业人员进行测量。根据现有施工断面实际情况，拟采用2组CPⅢ控制网测量人员及仪器设备进行测量工作，后续施工根据工作面情况进行适当增长相应人员并进行上报。
2.5.4.1.3 线上CPⅡ加密点测量
2.5.4.1.3.1 线上CPⅡ加密点的布设
根据标段内既有CPⅡ控制网的情况，对点位的位置和密度不能满足联测需要时，进行加密CPⅡ网。CPⅡ网加密的重要目地是为了方便CPⅢ网的观测，以及填补被损毁的和无法运用的CPⅡ点。CPⅡ网加密点按600 米左右的间距沿线路左右交替布设，在无砟轨道地段各区段CPⅢ头尾搭接6 对CPⅢ的中间应布设一个CPⅡ加密点，并满足设计规定。
①桥梁段CPⅡ加密点布设
桥梁段CPⅡ加密点布设在桥上，沿线路前进方向埋设于桥梁的固定支座（纵横向均固定）顶端的防护墙顶，不与CPⅢ点共桩。
②路基段CPⅡ加密点布设
路基段CPⅡ加密点左右交替布设在征地界范围内便于CPⅢ网联测的地方。
③隧道段CPⅡ加密点布设
隧道段 CPⅡ控制桩宜埋设在电缆槽与道砟隔离块中心。严禁埋设在电缆槽底或电缆槽盖板下。隧道段CPⅡ标志采用图所示预埋件，采用竖埋方式，埋设完毕后，仅留球头露出。

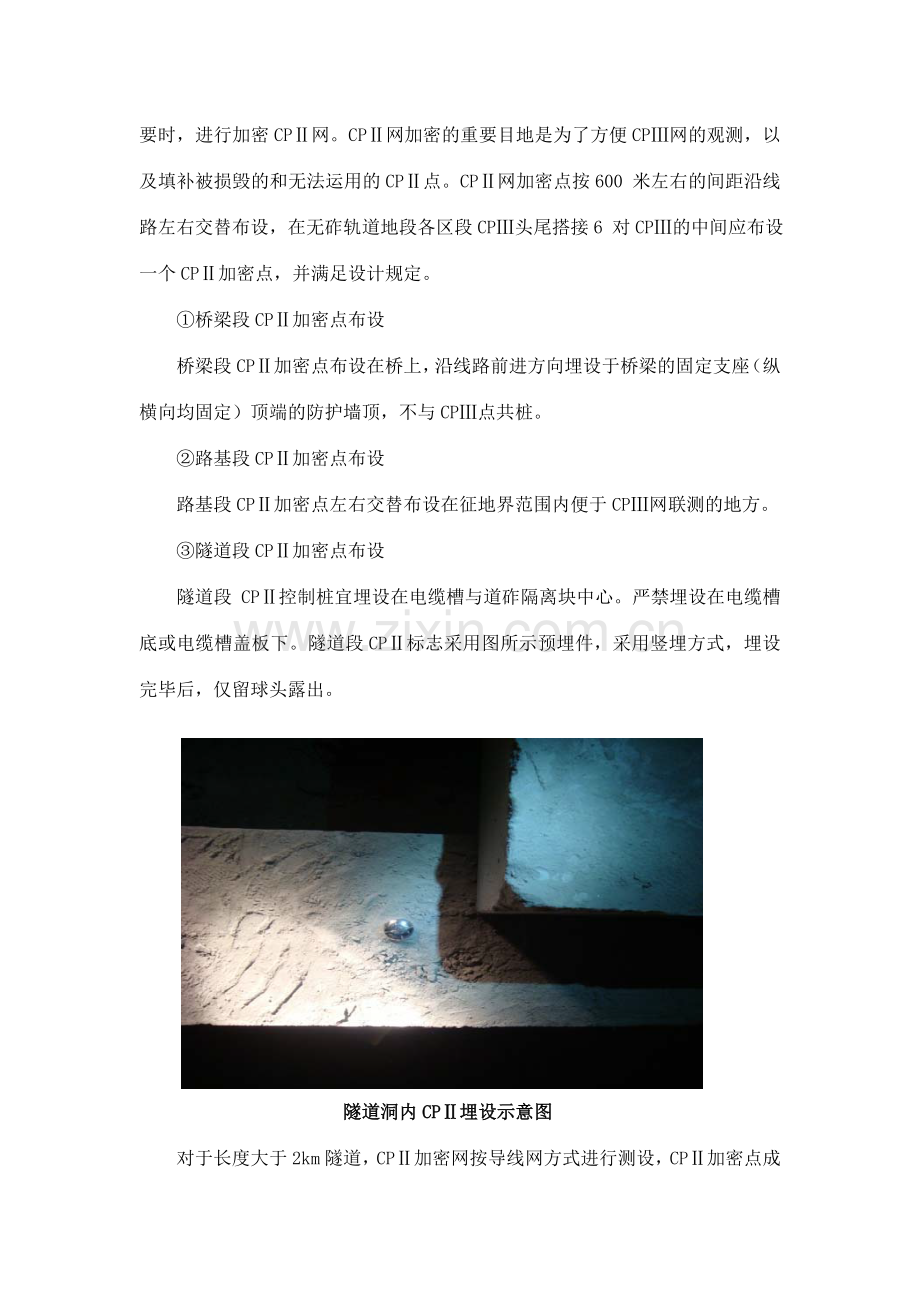

隧道洞内CPⅡ埋设示意图
对于长度大于2km隧道，CPⅡ加密网按导线网方式进行测设，CPⅡ加密点成对布设，点对间距300～500m。
2.5.4.1.3.2 线上CPⅡ加密点的埋设
①CPⅡ加密点的标志
CPⅡ加密点采用强制对中标志。强制对中标志涉及预埋件、测量仪器连接盘两部分，预埋件为埋入现场的部分，由不锈钢材料加工而成。测量仪器连接盘底端螺丝可以直接安装到预埋件上，顶端螺丝用于连接测量基座。通过仪器连接盘及测量基座，可以直接安装测量仪器、GPS 天线或棱镜，对中精度优于0.1mm。测量仪器连接盘底端螺丝可以直接安装到预埋件上，顶端螺丝用于连接测量仪器基座。通过仪器连接盘，可以直接安装测量仪器、GPS 天线或棱镜，其示意图如下：

CPⅡ加密点预埋件及测量仪器连接盘
②CPⅡ加密点标志的埋设
1、路基段可单独埋设CPⅡ加密点（离基础地面1.0 米以上，基础浇筑混泥土为0.7m×0.7m，深1.0m，圆柱直径0.25 米，均埋设钢筋骨架，主筋配置Φ16mm，绕筋配置Φ8mm，每30cm 配置一层），也可以运用线路拉线基础埋设加密桩，加密桩位置选择保证CPⅢ网联测条件，不影响GPS观测，不影响行车安全，并方便CPⅢ网联测的地方。

路基段CPⅡ加密点俯视图（左图）与剖面图（右图）单位：cm
2、桥梁段CPⅡ加密点布设在桥梁固定支座端防撞墙顶上，且不与CPⅢ点共桩。
3、隧道段CPⅡ加密点成对布设在隧道电缆槽顶面上，点对间距300～600 米。
4、此外，根据实践，在路基段和桥梁段（特别是桥梁段）使用如下强制对中标志。
1、强制对中标的安装
事先在埋设强制对中标的位置打孔，将预埋孔注入1:16（水:干料）的桥梁支座灌浆料，灌浆料比孔口低1～2cm，运用铁丝弯折成的埋设临时支架（图6.2-3）
将预埋件缓缓吊入预埋孔，将灌浆料挤出。预埋件顶面比孔口高出1mm左右（如下图）。因悬吊作用，预埋件自然整平，30 分钟左右，灌浆料凝固，可拆除临时支架。预埋件整平精度约4～8角分。
埋设过程（左）和埋设完毕的预埋件（右）
2、强制对中标的使用
在埋设好的预埋件上，可以直接通过转接头安装GPS天线，安装测量仪器和棱镜基座。通过棱镜基座可以安放各种类型的棱镜。
对于重量比较大的仪器而言，则可以通过测量仪器连接盘来进行安顿。测量仪器连接盘边沿部分由三个底端螺丝，可以调节伸缩长度，保证仪器连接稳固。
③CPⅡ加密点的编号规则
CPⅡ加密点埋设完毕后应在点位旁边清楚、明显地设立点号标记。CPⅡ加密点按照线路里程增长方向进行编号，编号规则为：×××（标示为里程公里数）+JMP2（标示为CPⅡ加密点）+×（该里程段流水号，从小里程往大里程方向顺序编号）。
如401JMP21 点桩号，“401”代表线路里程数，“JMP2”代表CPⅡ控制点，“1”代表1 号点。
点号标志字号应采用统一规格字模，字高为6cm 的正楷字体刻绘，并用白色油漆抹底，黑色油漆喷写编号，点号铭牌白色抹底规格为40cmX30cm。加密CPⅡ控制点的标志注字如下图所示：

CPⅡ加密点编号
2.5.4.1.3.3 CPⅡ加密点点之记
CPⅡ加密点埋设完毕后，应按既有CPII网规定绘制点之记。点之记包含点号、概略经纬度（现场采集）、所在地、交通情况、交通略图、点位通视情况及点位略图、选点情况及埋石情况。
绘制时要符合规定，要素齐全，标记点位的距离用皮尺现场实测，交通路线图指向要齐全、清楚。点之记应按照既有精测网控制点点之记的格式在CAD下绘制整理。
2.5.4.1.4 CPⅡ加密测量及数据解决
根据精密工程控制测量网测量成果以及 CPⅡ控制网同精度内插的原则，CPⅡ控制网加密按《高速铁路工程测量规范》中三等GPS 或三等导线控制网标准执行。
数据解决软件采用Survey Adjust V3.0.3高速铁路数据解决及平差计算软件对CPⅡ、CPⅢ控制网成果进行解决软及平差计算，外业观测结束后对观测数据进行解决和质量分析，检查数据质量是否符合规范规定。在对所有数据进行质量分析为合格且精度满足规范规定的基础之上进行。
2.5.4.1.5 外业测量
2.5.4.1.5.1 重要技术规定
1、采用GPS测量方法进行CPⅡ加密点测量时，重要技术规定如下表所示：
CPⅡ加密点测量重要技术规定
等级
固定误差a（mm）
比例误差系数b（mm/km）
基线方位角中误差（″）
约束点间的边长相对中误差
约束平差后最弱边边长相对中误差
三等GPS网
≤5
≤1
1.7
1/180000
1/100000
注：当基线长度短于500m时，三等边长中误差应小于5mm。
2、采用导线测量方法进行隧道段CPⅡ加密点测量时, 隧道洞内地段 CPⅡ测量按导线网规定布设施测（隧道贯通后实行），其布网规定及重要技术规定如 下表所示：
洞内CPⅡ导线加密点测量的重要技术规定
控制网级别
附合长度（km）
边长（m）
测距中差（mm）
测角中误（″）
相邻点位坐标中误差（mm）
导线全长
相对闭合差限差
方位角闭合差限差（″）
相应导线等级
备注
CPⅡ
L≤2
300～600
3
1.8
7.5
1/55 000
±3.6
三等
单导线
CPⅡ
2＜L≤7
300～600
3
1.8
7.5
1/55 000
±3.6
三等
导线网
CPⅡ
L＞7
300～600
3
1.3
5
1/100 000
±2.6
隧道二等
导线网
当同一测区内，导线环(段)数超过20个的时候导线测角中误差按下式计算：

——导线环（段）的角度闭合差（″）；
——导线环（段）的测角个数；
——导线环（段）的个数；
2.5.4.1.5.2 作业方法
1、采用GPS方法进行CPⅡ加密点测量
①CPⅡ加密点测量应采用双频GPS接受机观测，仪器的标称精度不低于5mm+1ppm。
②CPⅡ加密点采用GPS测量方法施测，起闭于经复测合格的既有CPⅠ、CPⅡ控制点，测量等级和精度规定应满足下表的技术规定。

CPⅡ加密点GPS测量的技术规定
级别
项目
CPⅡ加密点GPS测量
等级
三等GPS
卫星截止高度角
≥15°
同时观测有效观测卫星数
≥4
有效时段长度(min)
≥60
观测时段数
2
数据采样间隔(s)
15
接受机类型
双频
PDOP或GDOP
≤8
③CPⅡ加密点测量采用边联结方式构网，形成由三角形或大地四边形组成的带状网。每加密1个CPⅡ加密点应联测不少于2个CPⅠ点及部分CPⅡ点，且加密点要位于所联测的CPⅠ、CPⅡ点所构成的网形中部。观测前要对网形进行设计，保证CPⅡ点间的基线长度不小于300m，并尽也许多地联测既有精测网点，以保证与既有精测网系统的统一。
④所有仪器、光学对中基座作业前都必须按规定进行检校合格后才干投入使用。
2、采用导线测量方法进行CPⅡ加密点测量
采用导线方式加密 CPⅡ网时应按同精度扩展方式加密CPⅠ通视点对，导线附合长度不大于5 公里，所采用仪器为测角精度不低于1″，测距精度不低于1mm+2ppm 的全站仪施测，仪器应在检定有效期内。
加密CPⅡ导线点的埋设规定同上，点间距以500 米为宜。
①CPⅡ加密点测量按规定采用导线测量方法进行测设，起闭于既有CPI点、CPⅡ点或CPⅡ加密点。当采用导线网进行测量时，构网方法如下图所示：

CPⅡ加密点洞内导线网示意图
导线应起闭于 CPⅠ和CPⅡ控制点，且应符合相关规定。导线附合长度2km 以上时，应采用导线网方式布网，导线网的边数以4～6 条边为宜。
CPⅡ控制网导线测量的重要技术规定
导线等级
附合长度（km）
边长（m）
测距相对误差（mm）
测角中误
差（″）
导线全长相对闭合差限差
方位角闭合差限差（″）
三等
≤5
500
1/150000
1.8
1/55 000
±3.6 √n
②CPⅡ导线观测应采用标称精度不低于（1″、2mm+2ppm）的全站仪施测。观测前应先将仪器开箱放置20分钟左右，让仪器与洞内温度基本一致。
③洞口测站观测宜在夜晚或阴天进行，隧道洞内观测应充足通风，无施工干扰，避免尘雾。目的棱镜人工观测时应有足够的照明度，受光均匀柔和、目的清楚，避免光线从旁侧照射目的。采用自动观测时应尽量减少光源干扰。
④平角观测规定
导线测量水平角采用方向观测法，并满足下表的规定：
水平角方向观测法的技术规定
等级
仪器等级
半测回归零差（″）
一测回内2c互差（″）
同一方向值各测回互差（″）
三等
0.5″级仪器
4
8
4
1″级仪器
6
9
6
注：当观测方向的垂直角超过±3°的范围时，该方向2C互差可按相邻测回同方向进行比较，其值应满足表中一测回内2C互差的限值。
⑤边长测量技术规定
边长测量技术规定按下表中技术规定执行。
边长测量技术规定
等级
使用测距仪精度等级
每边测回数
一测回读数较差限值（mm）
测回间较差限值
（mm）
往返观测平距较差限值
往测
返测
三等
Ⅰ
2
2
2
3
2mD
Ⅱ
4
4
5
7
注：1、一测回是全站仪盘左、盘右各测量一次的过程 测距仪精度等级划分如下
2、测距仪精度等级划分如下
Ⅰ级 ∣mD∣≤2mm
Ⅱ级 2 mm＜∣mD∣≤5mm
Ⅲ级 5 mm＜∣md∣≤10mm
Ⅳ级 10 mm＜∣md∣≤20mm
md 为每千米测距标准偏差。即按测距仪出厂标称精度的绝对值，归算到1km的测距标准偏差。
3、md= a ＋b×D = + ´
式中：md ----仪器测距中误差（mm），a ----标称精度中的固定误差（mm），b ----标称精度中的的比例系数（mm/km），D ----测距长度（km）
⑥测距边的斜距应进行气象改正和仪器常数改正。气象改正应当将观测时记录的气压、气温输入仪器，仪器自动进行气象改正，每次假设仪器前先将仪器防止30min左右，使仪器适应环境温度，并用温度压力计记录当前数值，对仪器进行气象改正。
气温读数取位规定
测量等级
干湿温度表（℃）
气压表（hPa）
三等
0.2
0.5
3、区段接边测量规定
CPⅡ加密点测量可分区段进行测量，分区段测量时应联测上一区段至少二个CPⅡ加密点进行接边反复测量。
2.5.4.1.5.3 数据解决及网平差
(a) GPS基线解算
GPS网基线向量解算采用LGO软件进行，采用静态相对定位模式进行解算。用于解算基线的起算点在WGS-84坐标系中的绝对坐标精度不低于10米，计算同一时段观测值的剔除率应小于10%。解算后按下表的规定进行基线质量检核和分析。
基线质量检查限差表
检查项目
限 差 要 求
X坐标分量闭合差
Y坐标分量闭合差
Z坐标分量闭合差
环线全长闭合差
独立环（附合路线）

反复观测基线较差
≤
注：，本项目a=5mm,b=1ppm。d取基线或环平均边长(以km计)。
（b）GPS网平差
1、GPS网平差采用经鉴定合格的商用软件进行，本线采用武汉大学开发的COSA GPS数据解决软件进行网平差计算。
2、在GPS网整体平差前，先对网中的原CPI和CPⅡ点的稳定性进行分析。对不满足精度规定的原CPI和CPII进行剔除，满足规定的所有作为起算点。
3、GPS网基线的质量检核符合规定后，以一个点的WGS-84三维坐标为起算数据进行无约束平差，求出各控制点WGS-84坐标系下的地心坐标和大地坐标、各基线的改正数以及其精度信息。无约束平差中基线向量各分量的改正数绝对值应满足下式规定：
VΔX≤3σ VΔY≤3σ VΔZ≤3σ
4、无约束平差精度满足规定后，采用所联测的CPⅠ、CPⅡ点作为已知点进行二维约束平差，同时应与相邻CPⅡ加密控制网的衔接。约束平差后基线向量的改正数与同名基线无约束平差相应改正数的较差应满足下式规定：
dVΔX≤2σ dVΔY≤2σ dVΔZ≤2σ
5、CPⅡ加密点网平差分区段进行时，平差时应采用一个区段内所有联测的原精测网CPI、CPⅡ点和反复联测的上一区段的CPⅡ加密点作为已知点进行二维约束平差。平差前需检核已知点间的兼容性，对兼容性不好的已知点进一步分析因素，必要时进行重新测量。
（c）导线网数据解决
CPⅡ加密点导线网在测量距离经高程和高斯投影改化后进行平差计算。起算数据为CPI或CPⅡ点，平差采用通过鉴定合格的专用平差软件。在角度闭合差、方位角闭合差及导线全长相对闭合差满足规定后，进行严密的平差计算。CPⅡ加密点点位中误差应满足mx、my≤±10mm。
分区段测量平差时应一方面检核区段接边CPⅡ加密点的反复测量精度，检核合格后以既有CPI、CPⅡ点以及反复测量的CPⅡ加密点为约束点进行平差计算。
2.5.4.1.6 线上水准加密点测量
2.5.4.1.6.1 线上水准加密点的布设
为满足CPⅢ控制网高程测量的需要，沿线线路水准基点应满足以下规定：
（1）路基段每2km一个线路水准基点；
（2）桥梁段线路水准基点应加密到桥上，点间距不超过2km；
（3）隧道段线路水准基点点间距不应超过1km；
对不满足以上条件的区段需在既有线路水准基点的基础上进行线上水准加密点测量。
2.5.4.1.6.2 线上水准加密点的埋设
1、线上水准加密点应埋设在线路附近稳定可靠、不易破坏的地方，且可以满足CPⅢ控制网高程测量的规定。
①路基段水准加密点按线路水准基点埋石规定观测前1 个月单独埋设（或
埋设在稳定的接触网杆基础上）；
②桥梁段水准加密点应布设在墩台顶部桥梁固定支座端上方；
③隧道段水准点与洞内CPⅡ平面点共点。
2、水准加密点按照线路里程增长方向进行编号，编号规则为：×××（标示为里程公里数）+JMH2（标示为二等水准加密点）+×（该里程段流水号，从小里程往大里程方向顺序编号）。
如401JMH21 点桩号，“401”代表线路里程数，“JMH2”代表加密二等水准点，“1”代表1 号点。
点号标志字号应采用统一规格字模，字高为6cm 的正楷字体刻绘，并用白色油漆抹底，黑色油漆喷写编号，点号铭牌白色抹底规格为40cm×30cm。3、水准加密点埋设完毕后应在点位旁边清楚、明显地设立点号标记。
3、水准加密点埋设完毕后，按既有线路水准基点规定绘制点之记。点之记包含点号、概略经纬度（现场采集）、所在地、交通情况、交通略图、点位通视情况及点位略图、选点情况及埋石情况。绘制时要符合规定，要素齐全，标记点位的距离用皮尺现场实测，交通路线图指向要齐全、清楚。点之记应按照既有精测网控制点点之记的格式在CAD下绘制整理。
2.5.4.1.6.3 外业测量
1、线上水准加密点按照国家二等水准测量标准施测，以原精测网的线路水准基点为起算点，进行严密平差计算。
2、水准加密点测量时，水准路线必须联测两个以上线路水准基点或深埋水准点。对于沉降区水准线路必须联测到线路两端各两个以上线路水准基点上，以检查联测水准点是否发生显著沉降。
3、外业测量使用型号不低于DS1的精密电子水准仪及配套的2m或3m铟瓦条码水准尺进行观测。作业前及作业过程中检查i 角均应不超过15″。水准尺须采用辅助支撑进行安顿，测量转点应安顿尺垫，尺垫选择坚实的地方并踩实以防尺垫的下沉。
4、水准测量的仪器及水准尺类型应按测量等级的规定选择，宜优先采用相应等级的数字水准仪及其自动记录功能采集数据，观测数据采用仪器内置储存器记录，并转换成电子手簿。
5、跨越较大河流或水域时，应按《国家一、二等水准测量规范》（GB/T 12897-2023）中跨河水准测量有关技术规定执行。
6、测量技术规定如下表所示：
线路水准基点加密测量的重要技术标准
等级
路线长度
（km）
水准仪最低型号
水准尺
观测次数
二等水准
≤400
DSZ1、DS1
因瓦
往返

二等水准测量的精度规定

水准测量等级
每千米高差偶尔中误差M△
每公里高差全中误差Mw
限差
检测已测段高差之差（mm）
往返测高差不符值（mm）
附和线路或环线闭合差（mm）
左右线路高差不符值

二等

≤1.0

≤2.0
±6
±4
±4
--
水准观测重要技术规定
等级
水准仪最低型号
水准尺类型
视距
（m）
前后视距差（m）
测段的前后视距累积差（m）
视线高度（m）
数字水准仪反复测量次数
光学
数字
光学
数字
光学
数字
光学（下丝读数）
数字
二等
DS1
因瓦
≤50
≥3且≤50
≤1.0
≤1.5
≤3.0
≤6.0
≥0.3
≤2.8且≥0.55
≥2次

水准测量的测站限差
项 目
等 级
两次读数之差（mm）
两次读数所测高差之差（mm）
检测间歇点
高差之差（mm）
上下丝读数平均值与中丝读数之差（mm）
二等
0.5
0.7
1
--
水准加密测量的观测方法
等级
观 测 次 数
观测顺序
与已知点联测
附合或环线
二等
往返
往返
奇数站：后-前-前-后
偶数站：前-后-后-前
7、当桥面与地面高差大于 3 米时，水准高程传递采用不量仪器高、棱镜高的三角高程中视测量方法，具体如下：在高程传递点附近分别在桥墩侧面和相应墩桥梁固定支座端挡砟墙埋设西成客专CPⅢ专用标志。观测过程中用数字水准仪按精密水准作业规定将高差分别抄到挡砟墙和墩底CPⅢ高程标志杆，再用全站仪进行挡砟墙和墩底CPⅢ平面标志杆高差传递。CPⅢ平面及高程标志杆均为标准件，高程传递点A、B 使用CPⅢ平面、高程标志间高差相同。因此，A、B 两CPⅢ高程标志间高差为全站仪观测的三角高程高差，不需量测全站仪和棱镜高。
中间设站三角高程测量方法，就是在没有仪器高和棱镜高量取误差的情况下，求出点A 和点B 的高差。其测量原理，见下图所示:

不量仪器高、棱镜高的中间设站三角高程测量原理示意图
也可在同一侧设立观测点，如下图：

同侧设点三角高程测量原理示意图
全站仪前后视可分别观测, 采用正倒镜观测。每个观测组观测技术规定如下：
三角高程测量技术规定
垂直角测量
距离测量
不同观测组高差较差
测回数
两次读数差
指标差互差
测回数
前后视水平距离
前后视距差
两次读数差
测回差
4
≤±1.0″
≤±5.0″
4
≤100m
≤±5m
≤±1.0mm
≤±2.0mm
≤±1.0mm
中间设站光电测距三角高程测量应进行2组独立观测，两组高差较差不应大于2mm，满足限差规定后，取两组高差平均值作为传递高差。
8、水准加密点可以分区段测量，分区段测量时应联测上一区段至少一个水准加密点进行接边反复测量。
2.5.4.1.6.4 数据解决及网平差
1、水准加密点测量数据计算、平差解决，以稳定的既有线路水准基点为起算点，采用经鉴定合格的科傻平差软件进行严密平差计算，并按技术规范规定进行精度评估。
2、水准加密点分区段测量平差时，一方面检核区段接边水准加密点的反复测量精度，检核合格后以既有二等线路水准基点以及反复测量的水准加密点为约束点进行平差计算。
3、水准加密点测量平差计算取位应满足下表的规定。
二等水准测量计算取位
等 级
往（返）测距离总和（km）
往（返）测距离中数（km）
各测站高差（mm）
往（返）测高差总和（mm）
往（返）测高差中数（mm）
高程
（mm）
二等水准
0.01
0.1
0.01
0.01
0.1
0.1
2.5.4.1.7 CPⅢ控制网测量
2.5.4.1.7.1 CPⅢ控制点元器件
根据本项目特点与西成公司的规定，路基CPⅢ布点重要采用接触网基础扩大设立专用控制桩；桥梁采用防护墙中顶部竖向布设；隧道采用边墙内衬横向布设，车站采用站台檐廊横向布设。
由于 CPⅢ控制网网点间的相对精度高达±1mm，并且CPⅢ控制网的服务期限从轨道板施工开始，到线路竣工时的全线轨道线形竣工测量，以及竣工后线路运营期间的轨道维护，因此CPⅢ控制网的测量标志必须达成以下规定：具有强制对中、可以长期保存、不变形、体积小、结构简朴、安装方便、价格适中、反复安顿精度满足下表的规定。
我部在每次施工测量前对棱镜进行反复性安装误差及互换性安装误差进行检查并做好记录，检查合格后再进行测量。
CPⅢ标志棱镜组件安装精度规定
CPIII标志
反复性安装误差（mm）
互换性安装误差（mm）
X
0.4
0.4
Y
0.4
0.4
H
0.2
0.2
2.5.4.1.7.2 CPIII安装规定及方法
CPⅢ控制网布设的技术规定如下表所示：
CPⅢ控制网布网规定
控制网等级
测量方法
纵向网点间距
备注
CPⅢ
自由测站边角交会
50～70米一对
横向点间距10～20ｍ
1、桥梁段CPⅢ标志布设与安装
①打孔
梁上一般布置在桥梁固定支柱端上方防撞墙顶端，如下图所示：

桥梁段CPⅢ 埋设示意图
直接在防撞墙顶面成对开凿铅垂方向的安装孔(孔径30 毫米，孔深60 毫米)，然后使用云石胶埋设立式基座，相邻两对CPⅢ 点在里程上相距约60 米，基座埋设完毕后，基座外露部分不高于基桩顶面2 毫米。
特殊桥跨的CPⅢ 点埋设如下：
a、80 米以内的连续梁跨中可以不埋设CPⅢ 点；
b、80—120 米的连续梁跨中应埋设一对CPⅢ 点；120—180 米的连续梁跨中应埋设两对CPⅢ 点；以此类推。
跨中埋设有CPⅢ 点对时，在同一片连续梁上的固定端埋设CPⅢ 点，此CPⅢ 点的埋设套筒与防撞墙的顶面平，防撞墙的顶面应水平，通过特制连接装置以方便安装全站仪。连续梁跨中埋设两对及以上CPⅢ 点时，左右线的CPⅢ点应分别在同一观测视线上。
②安装
A 检查平面（水准）测量杆和预埋件间隙，平面（水准）测量杆所有插入预埋件后预埋件沿口应和平面（水准）测量杆突出横截面密接，有异常情况的预埋件不能使用。
B 用塑料后盖（或透明胶带纸）封闭预埋件后端管口，插口端要用窄透明胶带纸沿预埋件前端管口缠绕一圈，封堵预埋件管口，防止异物进入预埋件。。
C 将钻孔内碎石渣清理干净，浇水润湿洞孔，将水泥或锚固剂等塞入洞孔。
D 竖立安装调整预埋件，让预埋件管口平行于水泥面或略微高一点，锚固剂沿预埋件外壁四周被挤出。
E整理干净预埋件内壁，检查埋设是否标准。
2、 路基段CPⅢ标志布设与安装
①打孔：一般路基地段宜布置在接触网杆基座上，埋设立式基座，如下图：
路基上CPⅢ点布置图
浇筑接触网杆基础时按附图连同CPⅢ 点基础一起浇筑，以保证CPⅢ 点的稳定性。在原接触网基础纵向（线路里程增长方向）扩大0.35 米，在扩大基础面上浇筑一个直径0.25 米、接触网基础以上1.2 米高的圆墩柱作为CPⅢ 点永久性安装平台，圆墩柱内应放置Φ12 毫米钢筋，钢模浇筑，CPⅢ 元器件埋设圆柱顶部（可在圆心往线路中心侧偏1～2cm）。在路基标志桩距基础80厘米左右（此处需高于轨顶50cm）处预钻直径3.5厘米的孔，孔深6厘米左右。
②安装
A 检查平面（水准）测量杆和预埋件间隙，平面（水准）测量杆所有插入预埋件后预埋件沿口应和平面（水准）测量杆突出横截面密接，有异常情况的预埋件不能使用。
B 用塑料后盖（或透明胶带纸）封闭预埋件后端管口，插口端要用窄透明胶带纸沿预埋件前端管口缠绕一圈，封堵预埋件管口，防止异物进入预埋件。
C 将钻孔内碎石渣清理干净，浇水润湿洞孔，将水泥或其它锚固剂等塞入洞孔。
D预埋件定位从水平到向上倾斜方向。
E 整理干净预埋件内壁，检查埋设是否标准。
3、隧道段CPⅢ标志布设与安装
①打孔：
隧道CPⅢ控制点布置在电缆槽上方30～50 厘米的隧道边墙上预钻直径3.5厘米的孔，孔深6厘米左右。如下图：

隧道段CPⅢ埋设示意图
②安装
A 检查平面（水准）和预埋件间隙，平面（水准）测量杆所有插入预埋件后预埋件沿口应和平面（水准）突出横截面密接，有异常情况的预埋件不能使用。
B 用塑料后盖（或透明胶带纸）封闭预埋件后端管口，插口端要用窄透明胶带纸沿预埋件前端管口缠绕一圈，封堵预埋件管口，防止异物进入预埋件。
C 将钻孔内碎石渣清理干净，浇水润湿洞孔，将水泥或锚固剂等塞入洞孔。
D预埋件定位从水平到向上倾斜方向。
E 整理干净预埋件内壁，检查埋设是否标准。
4、站内贯通线CPⅢ标志布设与安装
CPⅢ标联接件预埋件的安装：一般埋设在站台廊檐上（埋设横插基座），预钻直径3.5厘米的孔，孔深6厘米左右。如下图：
车站贯通线CPⅢ 埋设示意图
2.5.4.1.7.3 CPⅢ点的埋设
1、CPⅢ点的棱镜组件
CPⅢ标志组的重要部件均采用不锈钢合金材料。棱镜（水准）组件的安装精度应满足下表规定。
CPIII棱镜组件安装精度规定
CPIII标志
反复性安装误差（mm）
互换性安装误差（mm）
X
0.4
0.4
Y
0.4
0.4
H
0.2
0.2
2、各标志的尺寸如下：
CPIII标志预埋件
平面观测外插式棱镜连接杆

高程观测连接杆
CPIII测量棱镜
3、CPⅢ点编号规则
①CPⅢ点编号：采CPⅢ控制点点编号定义如下：
CPⅢ点号按照公里数递增进行编号，其编号反映里程数。所有处在里程增大方向左侧的标记点，编号为奇数，处在里程增大方向右侧的标记点编号为偶数，在有长短链地段应注意编号不能反复。如下表所示：
CPIII点编号
点编号
含义
数字代码
在里程内点的位置
0401301
表达线路里程DK401范围内线路前进方向左侧CPIII第1号点“3”代表“CPIII”
0401301
（轨道左侧）奇数1、3、5、7、9、11等
0401302
表达线路里程DK401范围内线路前进方向右侧CPIII第1号点“3”代表“CPIII”
0401302
（轨道右侧侧）偶数2、4、6、8、10、12等
②自由设站编号
CPⅢ测量过程中的自由设站点编号根据连续里程和测站号等相关信息来进行编制，如401C01。前4位为里程，第5位C代表初次建网测量，B代表补测，F代表复测，J代表竣工测量，第6位1代表第一次测量，第7位和第8位代表测站编号（各标段自行分派，标段连接处相邻标段应进行协调，保证CPⅢ测站编号不反复），01～99号数循环。
③CPⅢ点点号标注
CPⅢ控制点应设立在稳固、可靠、不易破坏和便于测量的地方。CPⅢ 控制点编号应清楚、明显地标在CPⅢ 控制点基桩上、桥梁防撞墙内侧或隧道边墙上，同一隧道点号标志高度应统一。点号标志字号应采用统一规格字模，字高为6cm的正楷字体刻绘，并用白色油漆抹底，黑色油漆喷写编号。点号铭牌白色抹底规格为40cmX30cm，黑色油漆应注明CPⅢ 编号，工程线名简称，施测单位简称。
4、CPⅢ点棱镜组件的使用
①CPⅢ控制网测量时，应把棱镜测量杆或水准测量杆螺丝旋进预先安顿好的预埋件中,使测量杆的突出横截面和预埋件管口严密连接，禁用扳手、锤子等工具强力安装测量杆。
②平面测量时，在将棱镜安装在棱镜测量杆插头上后，应旋转棱镜头正对全站仪。
③测量完毕后，应及时用保护盖将预埋件盖上。
④CPⅢ棱镜组件在搬运、运送过程中应用纸包裹棱镜（水准）测量杆，防止互相碰撞、磨损。
⑤每三个月检查一次预埋件和保护盖是否损坏，用小毛刷刷除预埋件内灰尘。竖立的预埋件假如灰尘积太厚，则用高压气枪吹净。
（d）测量仪器设备及软件
1、 CPⅢ网测量使用的全站仪及棱镜
①CPⅢ网测量使用的全站仪标称精度必须满足以下规定：
角度测量精度：≤± 1″
距离测量精度：≤± 1mm +2ppm
②全站仪应使用品有自动目的搜索、自动照准（ATR）、自动观测、自动记录功能的智能型全站仪。
③观测前需按规定对全站仪及其棱镜进行检校，作业期间仪器在有效检定期内。
2.5.4.1.7.4 CPⅢ网测量使用的水准仪
水准仪不低于DS1级，拟采用天宝DINI03系列电子水准仪及其配套铟瓦尺。
2.5.4.1.7.5 CPⅢ网测量使用的软件
为保证CPⅢ控制网的测量精度和平差接边精度，数据采集和数据解决软件应全线统一，且采用的软件必须为鉴定合格的专业软件并经高铁项目验证稳定可靠。
2.5.4.1.7.6 CPⅢ控制网平面测量
CPⅢ控制网应采用自由设站边角交会法施测。CPⅢ平面网应附合于CPⅠ、CPⅡ控制点上，每400~600m左右应联测一个CPⅠ或CP Ⅱ控制点。
（a）重要技术规定
1、CPⅢ控制网平面测量应在线下工程竣工且通过沉降变形评估后施测。
2、施测前应对全线的CPⅠ、CPⅡ控制网进行复测和加密，并采用合格的CPⅠ、CPⅡ及加密点成果进行CPⅢ控制网测设。
3、CPⅢ控制网平面测量重要技术规定如下表所示。
CPⅢ平面测量的重要技术规定
控制点
测量方法
方向观测中误差
距离观测
中误差
相邻点的相对中误差
CPⅢ平面网
自由测站边角交会测量
±1.8〃
±1.0 mm
±1.0 mm

CPⅢ平面控制网测量控制点的定位精度规定如下表所示：
控制点的定位精度规定
控制点
测量方法
可反复性测量精度
相对点位精度
CPⅢ
自由测站边角交会测量
±3mm
±1mm
（b）作业方法
1、CPⅢ平面控制网在观测中其观测环境要达成以下一些规定：气象稳定、避免阳光直射、避免雨雾天气、避免其它工序的施工干扰，以保证CPⅢ建网的观测精度。
2、CPⅢ控制网应采用自由测站边角交会法施测。CPⅢ平面网应附合于CPⅠ或CPⅡ控制点上，每600m 左右应联测一个CPⅠ或CP Ⅱ控制点，采用固定数据平差。当CPⅡ点位密度和位置不满足CPⅢ联测规定期，应按同精度内插方式加密CPⅡ控制点。
3、自由测站的测量，从每个自由测站，将以2×6 个CPⅢ点为测量目的，每次测量应保证每个点测量3 次，测量方法如下图所示：

测站间距为120m 的CPⅢ平面网观测网形示意图
4、CPⅢ控制点对间距离为60 m 左右，且不应大于80 m，CPⅢ施测时自由设站点距CPⅢ控制点距离为一般应小于120m 左右，最大不超过180m，距高等级已知点最大不宜超过300m。
5、因遇施工干扰或观测条件稍差时，CPⅢ平面控制网可采用下图所示的网形进行。平面观测测站间距应为60m 左右，每个CPⅢ控制点应有四个方向交会。

测站间距为60m 的CPⅢ平面网构网形式示意图
6、每次测量开始前在全站仪初始行中输入起始点信息并填写自由测站登记表。水平角测量的精度应按如下规定进行：
CPⅢ控制网水平方向应采用全圆方向观测法进行观测。当观测方向较多时，也可以采用分组全圆方向观测法。全圆方向观测应满足下表的规定。
CPⅢ网平面测量水平方向观测技术规定
控制网
名称
仪器等级
测回数
半测回
归零差
不同测回同一方向2C互差
同一方向归零后方向值较差
2C值
CPⅢ平面网
0.5″
2
6″
9″
6″
15″
1″
3
6″
9″
6″
15″
7、CPⅢ网平面测量距离观测采用多测回距离观测法，满足下表的规定。边长观测应实时地在全站仪中输入温度和气压进行气象元素改正，温度读数精确至0.2℃，气压读数精确至0.5hPa。
CPⅢ平面网距离观测技术规定
控制网名称
测回数
半测回间距离较差
测回间距离较差
CPⅢ平面网
≥2
±1mm
±1mm
8、CPⅢ网平面测量应在气象条件相对比较稳定的天气（温差变化较小，湿度较小）下进行，尽量选择无风的阴天或夜晚无风的时段施测。应完全避开日出、日落、日中天的前后1个小时的时段观测。夜间观测应注意避开强光源对观测的影响。
9、CPⅢ控制网对控制点间的相对精度有相称高的规定，因此采用全站仪进行CPⅢ网外业数据采集时，必须高度重视外部观测条件对测量精度的影响。在CPⅢ网外业观测时，应保证测量作业现场无明显震动、灰尘和施工干扰，观测视线方向无遮挡物。
10、CPⅢ网平面测量可根据施工需要分段测量，分段测量的区段长度不宜小于4km，区段间反复观测不应少于6对CPⅢ点。区段接头不应位于车站和道岔范围内。
（c）与CPⅠ、CPⅡ控制点的联测
1、CPⅢ控制网平面测量时应每隔600m左右联测一个CPⅠ或CPⅡ控制点。与CPⅠ、CPⅡ控制点联测时，应至少通过两个或两个以上自由测站进行联测，联测CPⅠ、CPⅡ控制点时观测视距不宜大于300m，如下图所示：

与已知点联测示意图
2、为了使相邻重合测段可以满足CPⅢ控制网的测量高均匀性和高精确度，每个重合测段至少反复观测6 对CP Ⅲ点（约300 米）进行平差，每个测段一般为4～8km，最短不宜小于3km。
3、每一C
