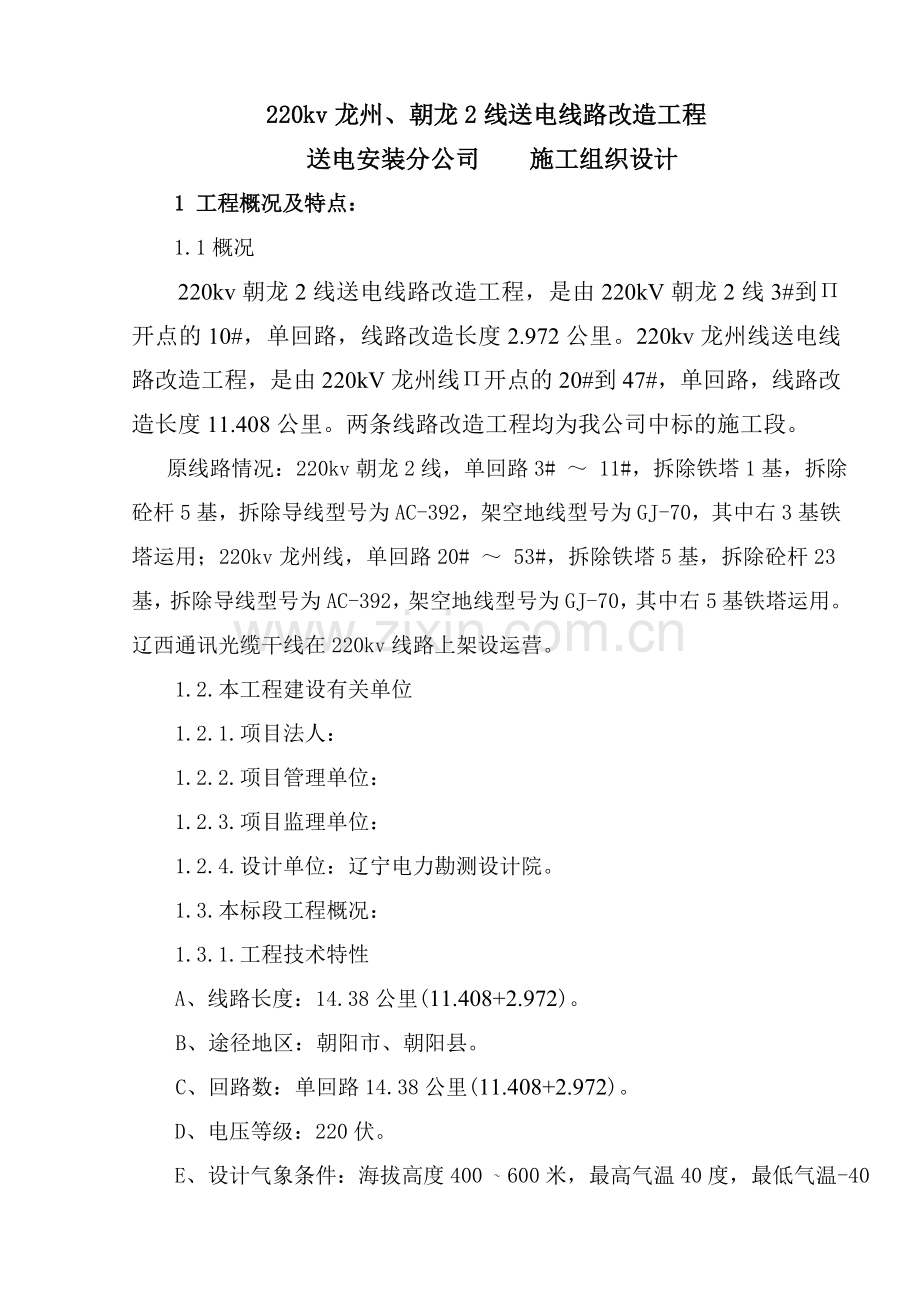

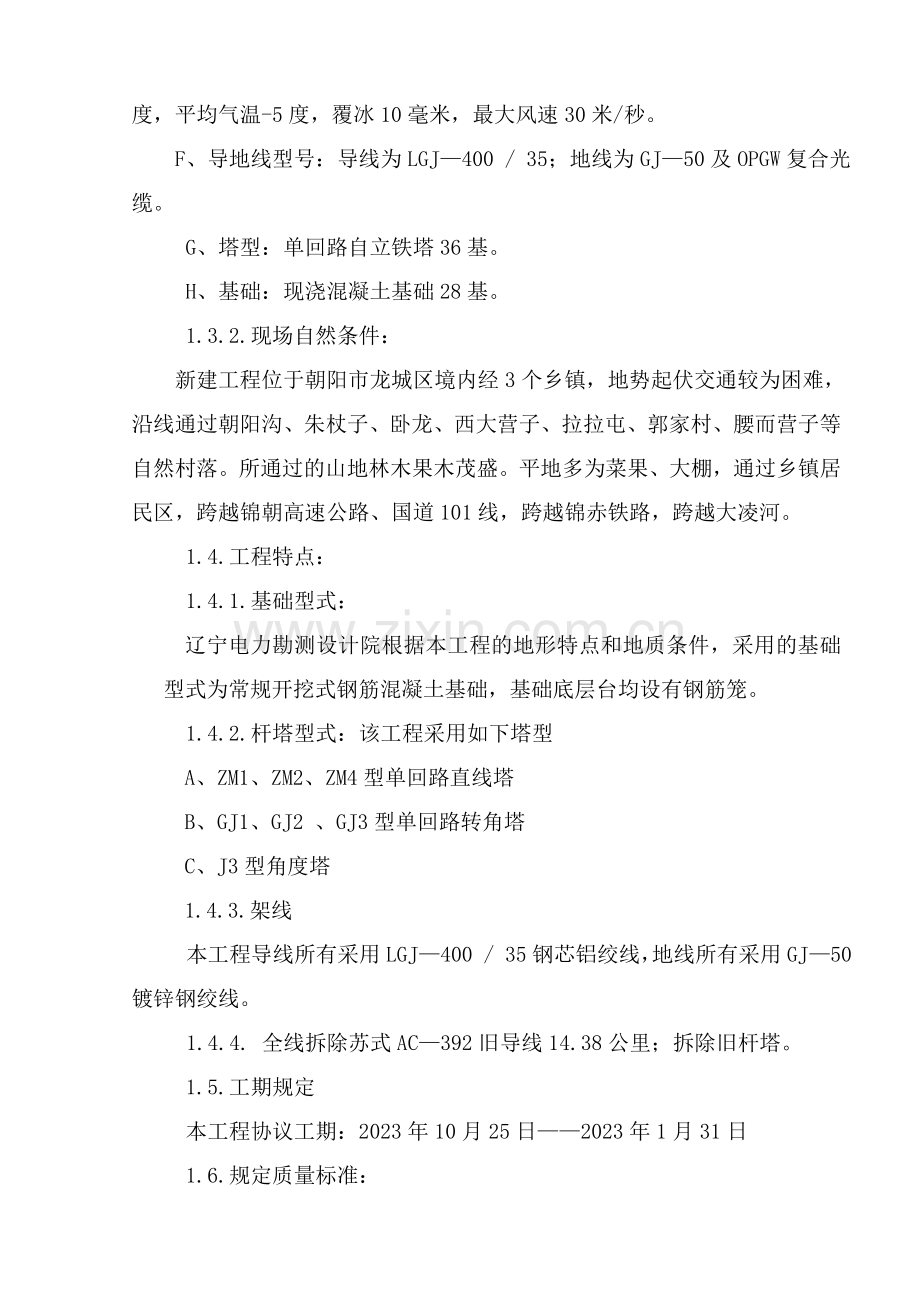

220kv龙州、朝龙2线送电线路改造工程 送电安装分公司 施工组织设计1 工程概况及特点：1.1概况220kv朝龙2线送电线路改造工程，是由220kV朝龙2线3#到开点的10#，单回路，线路改造长度2.972公里。220kv龙州线送电线路改造工程，是由220kV龙州线开点的20#到47#，单回路，线路改造长度11.408公里。两条线路改造工程均为我公司中标的施工段。 原线路情况：220kv朝龙2线，单回路3# 11#，拆除铁塔1基，拆除砼杆5基，拆除导线型号为AC-392，架空地线型号为GJ-70，其中右3基铁塔运用；220kv龙州线，单回路20# 53#，拆除铁塔5基，拆除砼杆23基，拆除导线型号为AC-392，架空地线型号为GJ-70，其中右5基铁塔运用。辽西通讯光缆干线在220kv线路上架设运营。 1.2.本工程建设有关单位 1.2.1.项目法人： 1.2.2.项目管理单位： 1.2.3.项目监理单位： 1.2.4.设计单位：辽宁电力勘测设计院。 1.3.本标段工程概况： 1.3.1.工程技术特性 A、线路长度：14.38公里(11.408+2.972)。B、途径地区：朝阳市、朝阳县。C、回路数：单回路14.38公里(11.408+2.972)。 D、电压等级：220伏。 E、设计气象条件：海拔高度400 600米，最高气温40度，最低气温-40度，平均气温-5度，覆冰10毫米，最大风速30米/秒。 F、导地线型号：导线为LGJ400 / 35；地线为GJ50及OPGW复合光缆。 G、塔型：单回路自立铁塔36基。 H、基础：现浇混凝土基础28基。 1.3.2.现场自然条件：新建工程位于朝阳市龙城区境内经3个乡镇，地势起伏交通较为困难，沿线通过朝阳沟、朱杖子、卧龙、西大营子、拉拉屯、郭家村、腰而营子等自然村落。所通过的山地林木果木茂盛。平地多为菜果、大棚，通过乡镇居民区，跨越锦朝高速公路、国道101线，跨越锦赤铁路，跨越大凌河。 1.4.工程特点： 1.4.1.基础型式：辽宁电力勘测设计院根据本工程的地形特点和地质条件，采用的基础型式为常规开挖式钢筋混凝土基础，基础底层台均设有钢筋笼。 1.4.2.杆塔型式：该工程采用如下塔型A、ZM1、ZM2、ZM4型单回路直线塔B、GJ1、GJ2 、GJ3型单回路转角塔C、J3型角度塔1.4.3.架线本工程导线所有采用LGJ400 / 35钢芯铝绞线，地线所有采用GJ50镀锌钢绞线。1.4.4. 全线拆除苏式AC392旧导线14.38公里；拆除旧杆塔。 1.5.工期规定 本工程协议工期：2023年10月25日2023年1月31日 1.6.规定质量标准： 满足国家施工验收规范，达成优良级标准和“创一流”工程标准及达标投产的规定。 1.7.线路其它情况： 1.7.1.线路地形地貌： 本标段共9个耐张段，山地50%，丘陵30%，平地20%。 1.7.2.线路地质情况： 基础总计28基，岩石基础占总基数的60%，松砂石基础占总基数的25%。 1.7.3.线路其它情况见表： 表1-1项 目名 称单 位数 量备 注交叉跨越66kv电力线处610kv电力线处12高速公路处2公路处5铁路处1修 路施工道公里11 .8.交通运送及地方材料资源情况1 .8. 1.交通运送情况 本段塔位的材料汽车运送大部分不能运到塔位，人力运送平均距离约200米左右。1. 8. 2.地方材料资源 本段石场较少，根据考察结果查朝阳县孤山子石场质量较好且日生产量较大，作为主选石场、石子汽车运送半径约20公里。砂场，选用北票白腰砂场，汽车运送半径约25公里。水泥采用朝阳第一水泥厂（公营子）32.5#水泥，汽车综合运送半径约10公里。1. 9.通信系统本工程施工项目部内设外线电话[phone]），项目部与施工队、材料站采用电话或手机通信。2.施工现场组织机构 21机构及名称，本工程设立项目管理机构名称为：220kv朝龙线工程项目部。 211下设施工队，施工队实行队长负责制，由队长、技术员组成，队领导班子设兼职安全员，测工协助队长管理施工生产工作。 22本工程管理组织机构如下图公司公司经理总工程师工会主席生产副主任项目经理项目部总工程师施工队基础二队基础一队组塔二队组塔一队架线一队供应科安质科工程科保卫科架线二队2.3.项目部各部门各级人员职责。2.3.1.安质科 负责该工程的安全质量监督。 2.3.2.工程科 A、负责产品控制要素，拟定关键特殊过程并予以控制和管理。 B、负责产品标记和可追溯性的管理。 C、对工程劳务的管理和施工进度、质量的控制。 D、负责生产过程的检查，实验和工程的最终验收。 E、负责施工记录的控制及记录技术的应用与推广。 F、负责施工作业指导书的编制，及重大施工措施的制定。G负责制定生产计划并按期编制施工生产记录报表。H、负责线路走廊各项工作。E、负责对工程劳务分包协议的管理。2. 3. 3.供应科： A、负责甲供材料的卸车，清点，运送保管及发放。 B、负责公司供应处采购材料的检查，运送，保管及发放。对没有资质证明，许可证，材质单的厂家有权拒绝。 C、负责公司自采材料的采购、检查和实验。 D、负责管理生产过程所需的设备及重要工器具的采购，调整租赁，维护和保养的管理与控制，以及生产过程所需的检查、测量设备和实验设备的采购与管理。2. 3. 4. 保卫科：A、负责与工程有关治安、消防、清除障碍等管理。B、负责工程外部的各项事务的管理。2.3.5.各级人员职责：2.4项目部人员工作职责2.4.1.项目经理：A、在公司的领导下，负责项目部的全面工作，保证施工过程处在受控状态。B、对组织执行重大纠正措施的实行负责。C、负责对项目部质量体系所需资源的配备。D、负责项目部质量责任的考核及奖惩。 工程项目部重要负责人概况表 表21序号姓名职称职务重要业务经历1助工项目经理负责施工检修工作数年2工程师项目总工主持多条线路施工工作3助工工程科长负责施工检修工作数年4助工安全监察负责安全质量工作数年5经济员供应科长负责供应工作数年6助工安质科长负责安全质量工作数年 2.4.2.项目总工程师 A、主持项目部现场施工方案的拟定，并对技术决策和工程质量负责。 B、负责组织对检查，测量和实验设备的控制。 C、对检查和实验状态，检查和实验，不合格品控制，纠正防止措施，培训等工作组织实行负责。2.4.3.工程科长 A、在项目部经理和总工程师的领导下，负责编制和实行权限范围内的质量计划和过程控制的作业指导书，负责二级技术交底。 B、对施工过程，特别是对关键过程进行控制。 C、对施工过程中影响质量技术问题负责制定纠正和防止措施。D、 负责组织编制生产计划及对分部工程分包协议的管理，线路走廊及记录报表的控制与管理。2.4.4.供应科长 A、负责公司供应采购材料的质量验证，清点运送，保管，发放，对进货质量负责。 B、组织按规定对进货的搬运、储存、检查、验收、标记状态及不合格品进行控制，保证不合格材料不投入使用。 C、负责对有关文献，资料和记录进行管理。2.4.5 安质科长A、负责制定安全管理目的重要施工方案和特殊的安全过程控制。 B、行使质量管理员职责，对竣工资料和归档资料的形成负责。2.4.7.施工队长A、负责组织按质量计划和作业指导书的规定进行施工作业，做好施工队的自检工作。保证施工处在受控状态，对本工程施工质量负责。B、掌握影响施工质量的各种因素，根据施工变化，调配各资源，保证施工工程质量。C、对出现的质量问题负责按纠正和防止措施组织实行。3. 施工现场总平面布置图3. 1.施工总平面布置。见附图一A、项目部设在拉拉屯，电话[phone] B、施工队住址：施工一队在卧龙村， 施工二队在郭家村。 C、材料站：材料站设在拉拉屯，统一管理，运送半径大约10公里。4. 施工方案4.1.施工准备 我公司由公司经理、总工程师等有关人员对标书等有关技术资料进行了具体阅读和仔细研究，并对现场进行了实地调查，初步对砂石料采集地，工程项目部所在地，材料站等进行了协议商定，拟定将项目部和材料站设在拉拉屯，两个施工队分别设在线路沿线村庄，居住地点已初步商定，生活设施基本准备就绪，重要工器具、施工机械检修购置齐全。4.2.基本施工工序总体安排A、复测、分坑B、土石方开挖C、基础浇制、接地安装D、铁塔组立E、旧线路拆除F、架线、附件4. 3.各工序施工原则及方法4.3.1.基础工序、挖方，采用人力或机械挖方的施工方法，如遇地下水，可采用人力打水或水泵抽水的方法。、石方开挖，原则上采用人工凿岩，对特坚硬的岩石，可适当采用松动爆破方法施工，深成孔（大于1.5m），少装药（三管以内，或通过实验拟定），放闷炮，严禁放大炮，居民区不得放贴炮。施工时严格执行火工产品使用和运送规定。C、浇制，平坦的塔位采用机械搅拌，山地采用人工搅拌，所有机械振捣。D、砂、石、水的采购，在浇制前必须取样到专业部门作检查报告，检查合格方可使用，否则不能使用。E、水泥，本工程拟定采用朝阳水泥，矿渣32.5#。F、对于砂、石、水泥、钢筋本工程规定所有与地面隔离，并采用防潮，防盗措施。4.3.2组塔工序铁塔组立，采用外拉线铝合金抱杆分解组立法组立，抱杆采用400400*15m铝合金抱杆。4.3.3架线工序A、导线展放采用牵一方法半张力展放，或人力展放，具体方法见架线作业指导书规定。B、地线在拆除后做适当调整，具体在放线前拟定。C、导、地线接续采用液压方式压接；对于耐张段较长的放线段或跨越高山大岭区，采用专人看守压接管过滑车。D、紧线及附件安装采用220KV线路常规施工方法。弛度观测使用经纬仪。4.4.应采用的技术措施A、严格执行施工图内审和会审制度，每项施工，严格执行“三级”技术交底制度，做到层层把关，杜绝违章作业。B、每项施工作业均必须编制作业指导书，并严格按作业指导书执行。C、特殊施工过程，必须编制行之有效的作业指导书。D、实行首件试点制，每项工程施工前应实行首件试点。试点后应及时总结经验，发展好的方面，纠正不合理的地方，必要时修正作业指导书，使每项施工达成标准化。E、对于新工艺、新方法必须通过论证，并经项目部总工、监理批准，然后实行。4.5特殊作业项目的施工方案4.5.1跨越电力线施工方案选择原则A、10KV及以下电力线，采用停重合闸，搭设越线架的方法。B、跨越铁路、高速及重要公路时应先与有关部门取得联系，拟定跨越日期，采用搭设牢固可靠越线架的方法。具体搭设越线架的方法见作业指导书或安措附件。C、对66KV电力线，采用停电搭设越线架的方法。并在导地线跨越时加强看护。D、对辽西通讯光缆，要做特殊防护，另编安措。e、基础工序、组塔工序、架线工序的重要工器具见一览表：5.工期及施工进度计划51总体进度计划本工程计划工期。2023年9月25日开工，2023年1月31日竣工。5.1.1其中基础工程2023年11月30日前结束。5.1.2铁塔组立（涉及接地）2023年1月13日前结束。5.1.3架线工程2023年1月18日前结束。施工进度计划横道图见附页。施工网络计划图见附页。6.质量计划的目的和原则6.1质量计划的目的和原则保证省公司规定的总工期如期实现。6.2质量职责6.2.1项目经理的质量职责：组织制定并实行质量计划，实行生产的管理制度；检查施工的安全、质量及文明施工情况，协调解决存在的问题，保证生产施工的进度和质量；负责对本工程所采购物资的质量控制，保证原材料的质量合乎规定的规定。6.2.2.工程科的质量职责：抓好施工的全过程管理，保证施工过程始终处在受控状态，特别是关键工序和特殊工序必须受控。6.2.3供应科的质量职责：保证为本工程提供的物资达成工程规定的规定，采购的物资必须在总公司评估的合格分承包方处购买。6.2.4安质科的质量职责：组织监督施工过程的质量控制，发现问题及时纠错、检查、及验收等。6.3检查计划见附页7. 安全目的、安全保证体系及技术组织措施7.1安全管理 安全管理目的： 不发生人身重伤及以上事故，不发生杆塔倾覆事故，不发生触电、感电事故，不发生负重要责任的交通事故，不发生火灾和煤烟中毒事故。 不发生“非典”感染、流传事故。7.2.安全管理机构见下图公司经理技术负责人安全负责人 施工四队施工四队施工三队施工二队施工一队7.3.安全管理制度 7.3.1.实行安全负责制：项目经理是本工程的第一安全负责人，第一安全负责人不仅对安全负责，并且负责本项目部安全管理机构，规章制度的建立与运营。 7.3.2.分级负责制：项目部将管理目的分别贯彻到各职能部门和施工队，做到层层贯彻，保证目的完毕。 7.4重要措施编制 龙州、朝龙2线工程基础施工安全、技术、组织措施 龙州、朝龙2线工程铁塔、架线施工安全、技术、组织措施8. 工程分包的管理8.1.工程分包的因素及范围 根据我公司的实际情况对基础工程、铁塔组立工程、架线工程进行内部招投标。 8.2.外部分包方选择条件8.2.1.对分承包方的评价与选择8.2.1分承包方的选择A、 择优选廉，在长期稳定、技术先进、价格合理、服务优良、能保证工期的分承包方中选择。B、 引入竞争机制，比质比价，尽量选择多个分承包方，引入竞争机制，促进工程质量的提高。8.3.对分包工程的质量管理、工期管理、安全管理8.3.1.对分包方进行严格的技术交底。8.3.2.每周进行一次考核，发现问题及时纠正，对限期未改正的取消承包方资格。8.3.3.检查分承包方施工记录，对不合乎规定的规定立即改正，并报出书面整改措施。8.3.4.检查分承包方执行安全技术组织措施情况，对未严格执行措施的，规定立即执行，并写出书面检讨和执行措施。8.3.5.对分承包方在质量、工期、安全面在协议中进行明确规定。9. 环境保护及文明施工9.1.环境保护 施工应注意对沿线的经济园林、树木、植被等进行严格保护，尽也许的将损坏降到最低点。对土石方开挖所发现的古代文物、墓葬、矿藏及时向上级有关部门进行报告，作出鉴定结果后方可继续施工。9.2.加强施工管理、严格保护环境对未按上述规定执行的分承包方解除承包协议，并扣留抵押金。9.3.文明施工的目的、组织机构和实行方案施工现场作到布置合理，材料堆放有序，工器具摆放整齐，并作到标记对的、清楚。施工队在施工地点和驻地应有明显标志。施工现场要作到“工完场净，文明施工”。各施工队成员要与驻地居民保持良好的互利互助的同志关系，严禁发生打架、偷盗、流氓等违法、违纪现象，一经发现内部职工将按照公司内部各项规章制度进行处罚，外部分承包方人员将责令其限期辞退。9.4. 文明施工考核、管理办法文明施工执行本公司制定的文明施工管理规定文明施工考核以百分制进行考核，每发现一次不文明施工扣5分，每月做一次总结，对低于70分的规定在三日内写出检查和整改措施，并处罚金500元。对95分以上进行表扬，并给予适当奖励。考评以项目部各成员为考评组成员。文明施工管理机构如下图：公司经理党支部书记工会主席各个施工队项目经理10 .计划、记录和信息管理10.1.计划、记录报表的编制与传递10.1.1.项目部要根据建设单位或建设监理的规定定期报表，报表式样符合建设单位规定。 10.1.2.项目部要科学的编制出切实可行的工程进度计划，施工队根据总的工程进度计划，编制月施工进度计划完毕表，并在每月的3日前报项目部。 10.1.3.各施工队必须在每月的25日前向项目部上报实际完毕情况。10.2.信息管理工程项目部内设两台计算机，进行工程各种信息的记录、汇总、分析和上报。工程项目部制作并悬挂下列图板：A、220kV龙州、朝龙2线工程施工网络进度计划。B、220kV龙州、朝龙2线工程安全目的。C、220kV龙州、朝龙2线工程质量目的。D、220kV龙州、朝龙2线工程项目部组织结构图。E、220kV龙州、朝龙2线工程安全管理网络图。F、220kV龙州、朝龙2线工程质量管理网络图。G、220kV龙州、朝龙2线工程地理位置及现场布置图。H、220kV龙州、朝龙2线工程综合施工进度表。除上述图板外还在醒目的位置制作“质量方针”宣传栏。后附：1、基础工序、组塔工序、架线工序、重要工器具一览表 2、 施工进度计划网络图 3、施工进度计划直观横道图4、施工现场平面布置图5、质量计划6、检查计划基础工序施工重要工器具一览表：（每个施工队）序号机器名称规格单位数量备注1载重车5t台12经纬仪2台13水平仪台14模板套2按最大基配备5钢筋切弯曲机液压台16搅拌机30台1根据地形选择7凿岩机台28水泵9发电机台210小推车台8 组塔工序施工重要工器具一览表：（每个施工队）序号机器名称规格单位数量备注1载重车5t辆12抱杆15m400400根33机动绞磨3t（5t）台24组塔钢绳套15链条葫芦5t个106缓冲器3T个67链条葫芦3t个68地锚3t个109地锚5t个510滑车3t个811滑车2t个512卸扣10t个30 架线施工重要工器具一览表（一个架线队）序号机器名称规格单位数量备注1张力机8吨台1博远公司2牵引机8吨台1博远公司3小牵引机5吨台1一牵一式4牵引绳11Km5编织5牵引绳连接器2.5t5t个106单轮放线滑车508个407转向滑车5t个48卡线器400个69对讲机3km个20同频链条葫芦3t个10牵引及运送车台410吊车8t辆1*电力安装总公司 送电安装分公司 220kV龙州、朝龙2线开工程项目部2023-9-20说 明 星欣设计图库资料专卖店拥有最新最全的设计参考图库资料，内容涉及景观园林、建筑、规划、室内装修、建筑结构、暖通空调、给排水、电气设计、施工组织设计等各个领域的设计素材和设计图纸等参考学习资料。是为广大艺术设计工作者优质设计学习参考资料。本站所售的参考资料涉及设计方案和施工图案例已达几十万套以上，总量在数千G以上。图库网址ftp:/ 联系QQ：电话：
