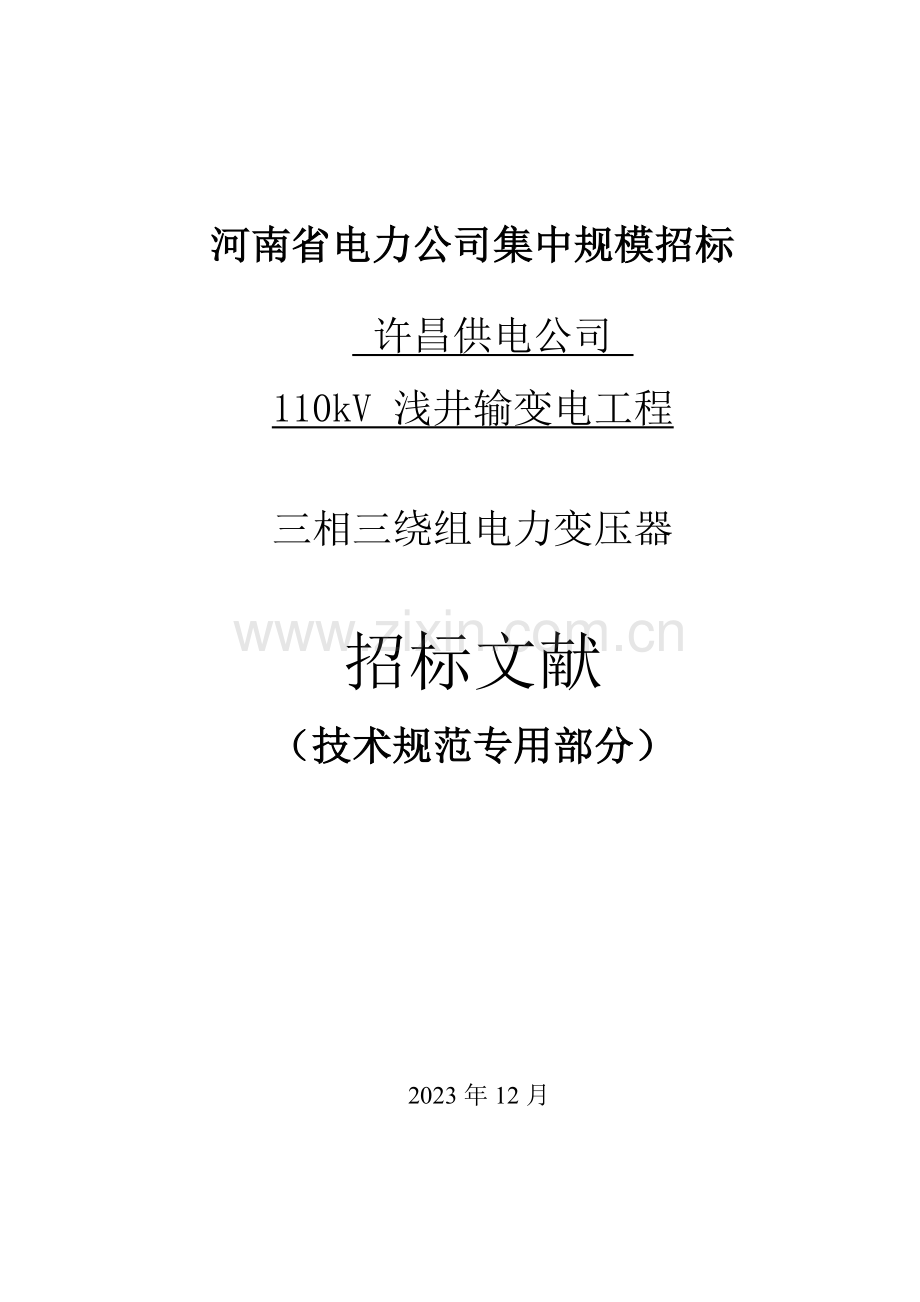

河南省电力公司集中规模招标

许昌供电公司
110kV 浅井输变电工程

三相三绕组电力变压器

招标文献
（技术规范专用部分）

2023年12月

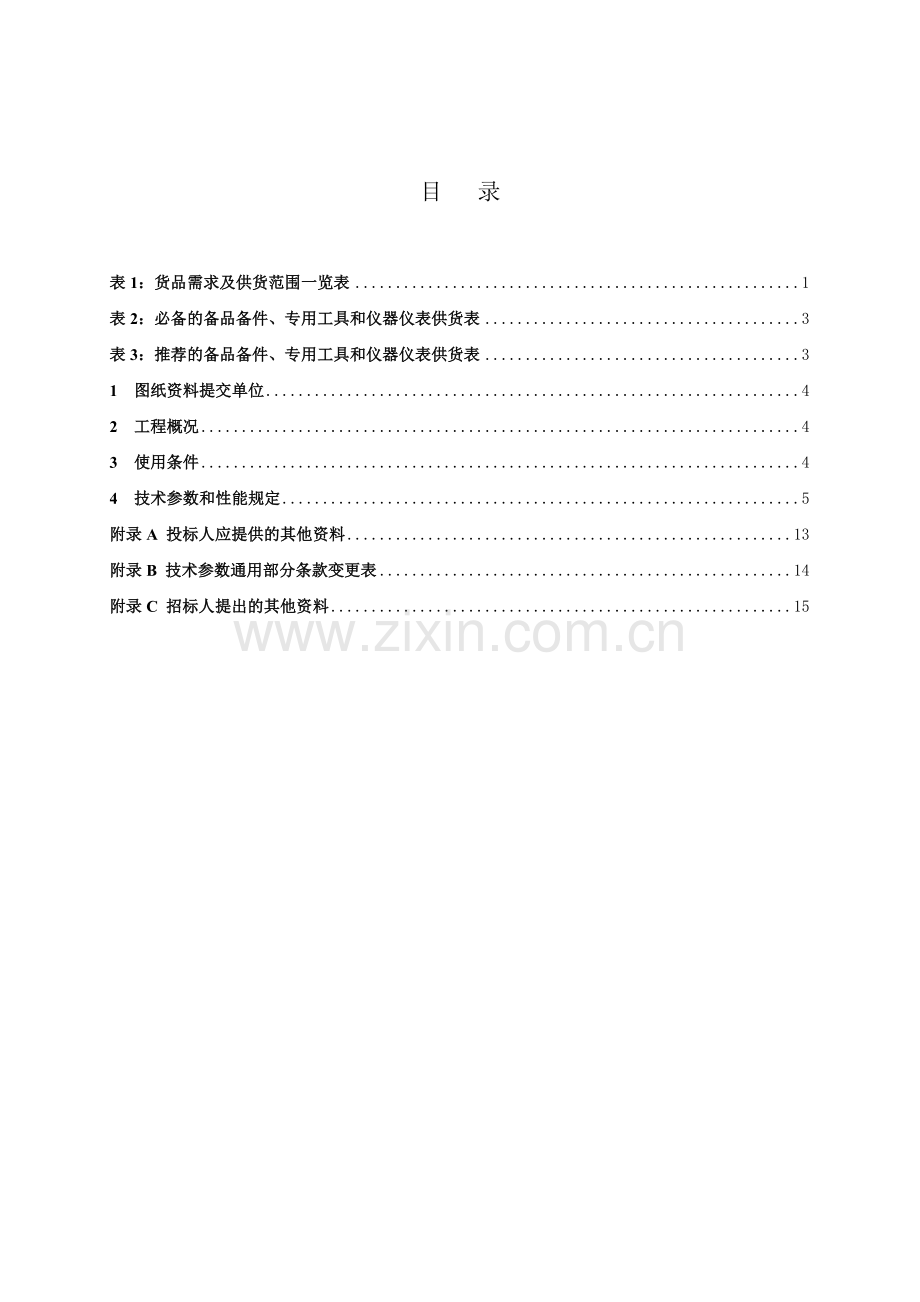

目 录

表1：货品需求及供货范围一览表 1
表2：必备的备品备件、专用工具和仪器仪表供货表 3
表3：推荐的备品备件、专用工具和仪器仪表供货表 3
1 图纸资料提交单位 4
2 工程概况 4
3 使用条件 4
4 技术参数和性能规定 5
附录A 投标人应提供的其他资料 13
附录B 技术参数通用部分条款变更表 14
附录C 招标人提出的其他资料 15

表1：货品需求及供货范围一览表

序号
名 称
单位
项目单位规定
投标人响应
型式、规格
数量
型式、规格
数量
1
变压器本体
支/台
SSZ10-110/63000，电压等级110±8×1.25%/38.5±2×2.5%/10.5kV，短路阻抗Ud1-2=10.5%，Ud1-3=17.5% Ud2-3=6.5%，接线组别YN，yn0，d11。
1
（变压器型式、相数、绕组电压等级、容量、调压方式、冷却方式）

2
高压套管
支/台
传奇/南瓷/西瓷BRDLW3-126/630-4
3

3
中压套管
支/台
传奇/南瓷/西瓷BRDLW3-40.5/1500-4
3

4
低压套管
支/台
南京智达BD-40/4000
3

5
中性点套管
支/台
BRLW-72.5/400-3
2

6
高压侧套管式电流互感器
套/台
LR-110 600/5A 0.2/0.5/10P20 50VA
1

7
中压侧套管式电流互感器
支/台
无

8
低压侧套管式电流互感器
支/台
无

9
中性点套管式电流互感器
套/台
电压等级72 kV
额定一次电流150A
1

10
主油箱储油柜（涉及油位计、吸湿器、胶囊等油保护装置）及气体继电器
套/台
主变油枕采用长沙泰时BP1全密封波纹膨胀器式（内油式，带泄压装置）
1

11
分接开关及其操作机构

a.有载分接开关（涉及储油柜、胶囊、吸湿器、油位计气体继电器等）及操作机构
套/台
有载分接开关采用MR VVIII-600Y-76-10193W真空开关，调压范围110±8×1.25%，附控制电缆50米、电缆带铠装、阻燃型
1

b.无励磁分接开关及操作机构
套/台
上海华明WSLA型，不采用蜗轮蜗杆形式，调压范围38.5±2×2.5%。附控制电缆50米、电缆带铠装、阻燃型
1

12
各部分联管
套/台

1

13
压力释放装置
套/台

1

14
温度控制器
套/台

1

15
绕组温度计

备用1个绕组测温接口
1

16
冷却装置及控制柜

——

——

a. 散热器
组/台
西安启源
1

b. 控制柜
台/台

1

17
变压器端子接线箱
套/台

1

18
各种阀门
套/台
河北华丰真空蝶阀
1

19
铁心、夹件接地引下线及套管
套/台
铁心采用日本新日铁
1

20
密封垫
套/台
南通神马
1

21
变压器油
套/台
克拉玛依25#油
1

22
铭牌、标记牌和警示牌
套/台

1

23
用于上述附件与控制柜和端子接线箱的所有应有的连接电缆；
套/台

1

24
其它未列入的部件
套/台

表2：必备的备品备件、专用工具和仪器仪表供货表
序号
名 称
单 位
项目单位规定
投标人响应
备 注
型号和规格
数量
型号和规格
数量
1
变压器备用油

与变压器内装同
总油量的10%

2
安装用各种密封垫
套
同本体
1

3
各种阀门
套
同本体
1

4
开关吊板
套

1

5
变压器智能化介损测试仪

SX-03
1

6
棘轮扳手
只

1

7
专用工具
套
50件
1

8

9

10

表3：推荐的备品备件、专用工具和仪器仪表供货表（投标人填写）
序号
名 称
型号和规格
单位
数量
备 注
1

2

4

5

6

7

1 图纸资料提交单位
经确认的图纸资料应由卖方提交表1所列单位。
表4 卖方提交的须经确认的图纸资料及其接受单位
提交图纸
资料名称
接受图纸单位名称、地址、邮编、电话
提交
份数
提交时间
认可图、最终图
说明书
实验报告
（附电子文档）
许昌鲲鹏电力设计征询有限公司
河南省许昌市连城大道288号
邮编：461000
电话：
4
1）技术协议签订后2周内，供货商应提供认可图纸。
2）工程师在收到认可图纸后2周内，应将经确认的1份图纸寄送给供货商。
3）供货商收到经确认的图纸1周内提出最终图。
认可图、最终图
说明书
实验报告
（附电子文档）
许昌供电公司
河南省许昌市莲城大道288号
邮编：461000
电话：
6

2 工程概况
2.1 项目名称：许昌浅井110kV输变电工程
2.2 项目单位：许昌供电公司
2.3 工程规模：主变最终3×63MVA，本期1×63MVA。
2.4 工程地址：许昌禹州浅井变电站
2.5 交通、运送：公路运送
3 使用条件
3.1 环境条件

海拔高度：
不超过1000 m
环境温度和冷却介质温度：
最高气温：
45 ℃。
最低气温：
（户外）
-25 ℃
（户内）
-15 ℃
最热月平均温度：
30 ℃。
最高年平均温度：
20 ℃。
水冷却器入水口的冷却水最高温度：
℃。
耐地震能力：
地面水平加速度：
0.3 g。
正弦共振三周波，安全系数1.67以上。
风速：
离地面高10m处，维持10min的平均最大风速 35 m/s。
月平均最高相对湿度：
90 %（25℃下）。
日照强度：
0.1 W/cm2。
覆冰厚度：
10 mm。
污秽等级：
Ⅳ 。

3.2 系统条件
3.2.1 额定频率： 50 Hz。
3.2.2 最高运营电压： 126 kV。
3.2.3 与其他设备连接方式： 架空线/母线桥 。
3.2.4 中性点接地方式： 可直接接地或不接地运营。
3.3 变压器安装位置；户外
4 技术参数和性能规定
4.1 技术参数响应表
投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人规定值。如有偏差，请填写技术偏差表。

表5 技术参数响应表
(注：打“★”的项目，如不能满足规定，将被视为实质性不符合招标文献规定)
序号及名称
项 目
招标人规定值
投标人保证值
1、★额定值
变压器型式或型号
SSZ10-110/63000，110±8×1.25%/38.5±2×2.5%/10.5kV
（投标人填写）
a．额定电压（kV）
——
——
高压绕组
110
（投标人填写）
中压绕组
38.5
（投标人填写）
低压绕组
10.5
（投标人填写）
b. 额定频率（Hz）
50
（投标人填写）
c．额定容量（MVA）
63
（投标人填写）
高压绕组
63
（投标人填写）
中压绕组
63
（投标人填写）
低压绕组
63
（投标人填写）
d. 相数
3
（投标人填写）
e．调压方式
有载
（投标人填写）
f．调压位置
高压侧
（投标人填写）
g．调压范围
110±8×1.25%
（投标人填写）
h．中性点接地方式
直接接地或不接地
（投标人填写）
i．主分接的短路阻抗和允许偏差
（全容量下）
短路阻抗
（%）
允许偏差
（%）
短路阻抗
（%）
允许偏差
（%）
高压——中压
10.5
±5
（投标人填写）
（投标人填写）
高压——低压
17.5
±7.5
（投标人填写）
（投标人填写）
中压——低压
6.5
±15
（投标人填写）
（投标人填写）
j．冷却方式
ONAN
（投标人填写）
k．联接组标号：
YNyn0d11
（投标人填写）
2、★绝缘水平
a．雷电全波冲击电压（kV，峰值）
——
——
高压线端
480
（投标人填写）
中压线端
200
（投标人填写）
低压线端
75
（投标人填写）
高压中性点端子
325
（投标人填写）
b．雷电截波冲击电压（kV，峰值）
——
——
高压线端
530
（投标人填写）
中压线端
220
（投标人填写）
低压线端
85
（投标人填写）
c．短时工频耐受电压（kV，方均根值）
——
——
高压线端
200
（投标人填写）
中压线端
85
（投标人填写）
低压线端
35
（投标人填写）
高压中性点端子
95
（投标人填写）
3、★温升限值（K）
顶层油
50
（投标人填写）
高压绕组（平均）
60
（投标人填写）
中压绕组（平均）
60
（投标人填写）
低压绕组（平均）
60
（投标人填写）
油箱、铁心及金属结构件表面
75
（投标人填写）
4、极限分接下短路阻抗和允许偏差（全容量下）
a．最大分接：
短路阻抗
（%）
允许偏差
（%）
短路阻抗
（%）
允许偏差
（%）
高压——中压
投标人
提供
投标人
提供
（投标人填写）
（投标人填写）
高压——低压
投标人
提供
投标人
提供
（投标人填写）
（投标人填写）
b．最小分接：
短路阻抗
（%）
允许偏差
（%）
短路阻抗
（%）
允许偏差
（%）
高压——中压
投标人
提供
投标人
提供
（投标人填写）
（投标人填写）
高压——低压
投标人
提供
投标人
提供
（投标人填写）
（投标人填写）
5、绕组电阻（Ω，75℃）
a．高压绕组
——
——
主分接
投标人提供
（投标人填写）
最大分接
投标人提供
（投标人填写）
最小分接
投标人提供
（投标人填写）
b．中压绕组
投标人提供
（投标人填写）
c．低压绕组
投标人提供
（投标人填写）
6、电流密度（A/mm2）
a.高压绕组
投标人提供
（投标人填写）
b.中压绕组
投标人提供
（投标人填写）
c.低压绕组
投标人提供
（投标人填写）
d.调压绕组
投标人提供
（投标人填写）
7、匝间最大工作场强(kV/mm)
设计值
投标人提供
（投标人填写）
8、磁密（T）
铁心柱磁通密度（额定电压、额定频率时）
投标人提供
（投标人填写）
9、空载损耗（kW）
额定频率额定电压时空载损耗
≤28kW
（投标人填写）
额定频率1.1倍额定电压时空载损耗
投标人提供
（投标人填写）
10、空载电流（%）
a．100%额定电压时
≤0.3
（投标人填写）
b．110%额定电压时
投标人提供
（投标人填写）
11、负载损耗（额定容量、75℃、不含辅机损耗）（kW）
a．高压——中压
——
——
主分接
≤160kW
（投标人填写）
其中杂散损耗
投标人提供
（投标人填写）
最大分接
投标人提供
（投标人填写）
其中杂散损耗
投标人提供
（投标人填写）
最小分接
投标人提供
（投标人填写）
其中杂散损耗
投标人提供
（投标人填写）
b．高压——低压
——
——
主分接
投标人提供
（投标人填写）
其中杂散损耗
投标人提供
（投标人填写）
最大分接
投标人提供
（投标人填写）
其中杂散损耗
投标人提供
（投标人填写）
最小分接
投标人提供
（投标人填写）
其中杂散损耗
投标人提供
（投标人填写）
c．中压——低压
投标人提供
（投标人填写）
其中杂散损耗
投标人提供
（投标人填写）
12、噪声水平dB（A）
空载状态下
≤55dB
（投标人填写）
100%负载状态下
≤58dB
（投标人填写）
13、可承受的2秒对称短路电流（kA）(忽略系统阻抗)
高压绕组
投标人提供
（投标人填写）
中压绕组
投标人提供
（投标人填写）
低压绕组
投标人提供
（投标人填写）
短路后绕组平均温度计算值（℃）
<250
（投标人填写）
采用ONAN/ONAF冷却的变压器,风扇停运时的连续运营能力（100%额定容量）
70%
（投标人填写）

c.列出不同冷却器组数运营时，变压器允许长期运营的负载（％额定容量）
——
——
（1）一组冷却器退出运营
投标人提供
（投标人填写）
（2）二组冷却器退出运营
投标人提供
（投标人填写）
（3）三组冷却器退出运营
投标人提供
（投标人填写）
15、在1.5×
Um/kV下局部放电水平（pC）
高压绕组
≤100
（投标人填写）
16、绕组连同套管的tanδ（%）
高压绕组
≤0.5
（投标人填写）
中压绕组
≤0.5
（投标人填写）
低压绕组
≤0.5
（投标人填写）
17
在1.1×Um/kV下无线电干扰水平（μV）
≤500
（投标人填写）
18、重量和尺寸（如有限值招标人需填写）
a．安装尺寸（m）（长×宽×高）
（项目单位提供）
（投标人填写）
b．运送尺寸（m）（长×宽×高）
（项目单位提供）
（投标人填写）
重心高度（m）
投标人提供
（投标人填写）
c．安装重量（t）
——
——
器身重量（t）
投标人提供
（投标人填写）
上节油箱重量（t）
投标人提供
（投标人填写）
油重量（t）（含备用）
投标人提供
（投标人填写）
总重量（t）
投标人提供
（投标人填写）
d．运送重量（t）
投标人提供
（投标人填写）
e．变压器运送时允许的最大倾斜度：
15°
（投标人填写）
19、散热器
每组冷却容量（kW）
投标人提供
（投标人填写）
型式：
投标人提供
（投标人填写）
数量
投标人提供
（投标人填写）
每组重量（t）
投标人提供
（投标人填写）
风扇数量
投标人提供
（投标人填写）
总的风扇功率（kW）
投标人提供
（投标人填写）
20．套管
型号规格
——
——
a.高压套管
投标人提供
（投标人填写）
b.中压套管
投标人提供
（投标人填写）
c.低压套管
投标人提供
（投标人填写）
d高压中性点套管
投标人提供
（投标人填写）
额定电流（Ａ）
投标人提供
（投标人填写）
a.高压套管
投标人提供
（投标人填写）
b.中压套管
投标人提供
（投标人填写）
c.低压套管
投标人提供
（投标人填写）
d高压中性点套管
投标人提供
（投标人填写）
★绝缘水平（LI/AC）（kV）：
——
——
a.高压套管
550/230
（投标人填写）
b.中压套管
200/95
（投标人填写）
c.低压套管
75/42
（投标人填写）
d.高压中性点套管
325/147
（投标人填写）
66kV及以上套管在1.5×Um/kV下局部放电水平（pC）：
≤10
（投标人填写）
电容式套管tanδ（%）及电容量（pF）
tanδ
电容量
tanδ
电容量
高压套管
≤0.4
投标人提供
（投标人填写）
（投标人填写）
套管的弯曲耐受负荷（kN）
水平
横向
垂直
水平
横向
垂直
a.高压套管
２
1
1
（投标人填写）
（投标人填写）
（投标人填写）
b.中压套管
２
1
1.5
（投标人填写）
（投标人填写）
（投标人填写）
c.低压套管
2
1.5
2
（投标人填写）
（投标人填写）
（投标人填写）
d.高压中性点套管
1.5
1
1.5
（投标人填写）
（投标人填写）
（投标人填写）
套管的爬距(等于有效爬距乘以直径系数Kd) （mm）
——
——
a.高压套管
3906×Kd
（投标人填写）
b.中压套管
1194×Kd
（投标人填写）
c.低压套管
744×Kd
（投标人填写）
d.高压中性点套管
2248×Kd
（投标人填写）
套管平均直径：（mm）
——
——
a.高压套管
投标人提供
（投标人填写）
b.中压套管
投标人提供
（投标人填写）
c.低压套管
投标人提供
（投标人填写）
d.高压中性点套管
投标人提供
（投标人填写）
21、套管式电流互感器
装设在高压侧：
——
——
绕组数
3
（投标人填写）
准确级
10P20
10P20
0.5
（投标人填写）
（投标人填写）
（投标人填写）
电流比
600/5
（投标人填写）
二次容量（VA）
50VA
（投标人填写）
（投标人填写）
（投标人填写）
Fs或ALF
20/20/5
（投标人填写）
（投标人填写）
（投标人填写）
装设在高压中性点侧：
——
——
绕组数
2
（投标人填写）
准确级
10P
0．5
（投标人填写）
（投标人填写）
（投标人填写）
电流比
150/5
（投标人填写）
二次容量（VA）
30VA
（投标人填写）
（投标人填写）
（投标人填写）
Fs或ALF
20/5
（投标人填写）
（投标人填写）
（投标人填写）
22、分接开关
型号
真空开关
（投标人填写）
额定电流（A）
600
（投标人填写）
级电压（kV）
投标人提供
（投标人填写）
有载分接开关电气寿命（次）
≥20万
（投标人填写）
机械寿命（次）
有载：≥80万
无励磁：投标人提供
（投标人填写）
绝缘水平（LI∕AC）（kV）
投标人提供
（投标人填写）
有载分接开关的驱动电机
——
——
功率（kW）
投标人提供
（投标人填写）
相数
投标人提供
（投标人填写）
电压(V)
投标人提供
（投标人填写）
23、压力释放装置
型号
投标人提供
（投标人填写）
台数
1
（投标人填写）
释放压力（MPa）
0.055
（投标人填写）
24、工频过电压倍数

相——地
空载连续
时间
满载连续
时间
空载连续
时间
满载连续
时间
1.05
连续
连续
（投标人填写）
（投标人填写）
1.1
连续
20min
（投标人填写）
（投标人填写）
1.25
20s
20s
（投标人填写）
（投标人填写）
1.9

1s
（投标人填写）
（投标人填写）
2.0

0.1s
（投标人填写）
（投标人填写）
相——相
空载连续
时间
满载连续
时间
空载连续
时间
满载连续
时间
1.05
连续
连续
（投标人填写）
（投标人填写）
1.1

20min
（投标人填写）
（投标人填写）
1.25

20s
（投标人填写）
（投标人填写）
1.5

1s
（投标人填写）
（投标人填写）
1.58

0.1s
（投标人填写）
（投标人填写）

4.2 技术偏差表
投标人提供的设备技术规范应与本技术招标文献中规定的规定一致，如无技术偏差则应在技术偏差表中填写“无”并视为完全满足本技术规范的规定。如有偏差投标人应如实、认真具体的填写技术偏差表。
表6 技术偏差表
序号
项 目
相应条款编号
技术招标文献
规定
偏 差
备 注
1

2

3

4.3 报警和跳闸接点表
招标方应根据实际工程需要，在表7填写报警和跳闸接点，投标人填写“响应”与否
表7 报警和跳闸接点
序号
接点名称
报警或跳闸
电源电压（V）（DC）
接点容量
（VA）
输出4-20mA
投标人
响应
1
主油箱气体继电器
轻故障报警
重故障跳闸
220V
66

（投标人填写）
2
压力突变继电器
跳闸
220V
60

（投标人填写）
3
主油箱油位计
报警
220V
60

（投标人填写）
4
主油箱压力释放装置
报警或跳闸
220V
60

（投标人填写）
5
油温指示器
报警
220V
60
4-20mA
（投标人填写）
6
散热器故障（由散热器控制柜）
报警
220V
60

（投标人填写）
7
油流继电器信号（由冷却器控制柜）
报警
220V
60

（投标人填写）
8
散热器交流电源故障
报警
220V
60

（投标人填写）
9
绕组温度指示器
报警
220V
60
4-20mA
（投标人填写）
10
有载分接开关压力突变继电器
跳闸
220V
66

（投标人填写）
11
有载分接开关切换油室的压力释放装置
报警
220V
60

（投标人填写）
12
有载分接开关的油位计
报警
220V
60

（投标人填写）
13
有载分接开关拒动指示（由驱动机构控制）
报警
220V
60

（投标人填写）

其它问题说明：
1. 低压封闭母线是否需要在散热器上增长支撑点，在设联会上明确。
2. 油色谱在线监测接口：DN80阀门。
3. 提供从变压器有载调压机构箱至控制室之间的电缆80米。
4. 有载开关控制电路应有计算机接口：一对一接点，并且提供BCD码。
5. 本台变压器无充氮灭火装置，不需要提供管道接口。
6. 变压器颜色飞机灰76 G10 。
7. 提供2套油温温度计，一套提供PT100测温信号，一套提供4~20mA。
8. 提供从变压器至控制室之间的测温电缆80米。

附录A 投标人应提供的其他资料

A1 销售运营业绩表
序号
型号规格
数量
用户单位
用户联系人
用户联系人电话
投运时间
备注
1

2

3

4

5

6

7

A2 用户运营证明

A3 同类产品鉴定证书及鉴定产品的型式实验报告

A4 本投标产品预设方案和有关说明
主变铁心，线圈和箱体的结构，涉及绕组的排列位置和型式；
投标人应提供提高抗短路能力措施和计算报告；
提供设备有关抗地震措施的论述；
减少杂散损耗，防止漏磁过热的技术措施；
防止渗漏的技术措施；
绕组引线与套管连接结构的说明；
对于拼合式的油箱应提供涉及接合处焊接详图、密封件和油箱详图；
储油柜的油气隔离系统说明；
主变的所有部件如套管，分接开关，绕组温度指示器等是否可承受标准规定的短时过载；
其他需要提供的资料和说明。
A5 投标人应提供同类产品的突发短路型式实验报告。

附录B 技术参数通用部分条款变更表

（本表是对技术规范“通用部分”的补充和修改，如有冲突，应以本表为准）
变更条款页码、款号
变更内容
原表达
变更后表达

附录C 招标人提出的其他资料
C1 重要部件材料表

序号
名 称
型号、规格、厂家、原产地
备 注
招标人规定
投标人响应
1
硅钢片
日本新日铁

2
换位导线
上海扬行、沈阳宏远

扁铜线
上海扬行、沈阳宏远

3
绝缘纸板
泰州魏德曼

绝缘成型件
泰州魏德曼

4
变压器油
克拉玛依

5
密封件
南通神马

6
钢材
投标人提供

7
有载或无励磁分接开关
MR，华明

8
高压套管
传奇/南瓷/西瓷

9
中压套管
传奇/南瓷/西瓷

10
低压套管
南京智达

11
高压中性点套管
投标人提供

中压中性点套管
投标人提供

12
套管式电流互感器
投标人提供

13
散热器(冷却器)
西安启源

14
风扇

15
油泵

16
油流继电器（假如有）
投标人提供

2个常开节点
17
蝶阀和球阀
真空蝶阀

18
储油柜胶囊
全密封波纹膨胀器式

19
气体继电器
投标人提供

20
油位计（本体和切换油室）
投标人提供

21
吸湿器（本体/切换油室）
投标人提供

22
顶层油温度计
投标人提供

23
绕组温度计
投标人提供

24
压力释放阀（本体和切换油室）
投标人提供

25
压力突发继电器（假如有）

26
控制柜

27
在线监测装置

备用接口
28
其他需要说明的材料和附件

C2 套管、储油柜及外形尺寸的推荐布置图
C3 最大允许的运送外形尺寸图
