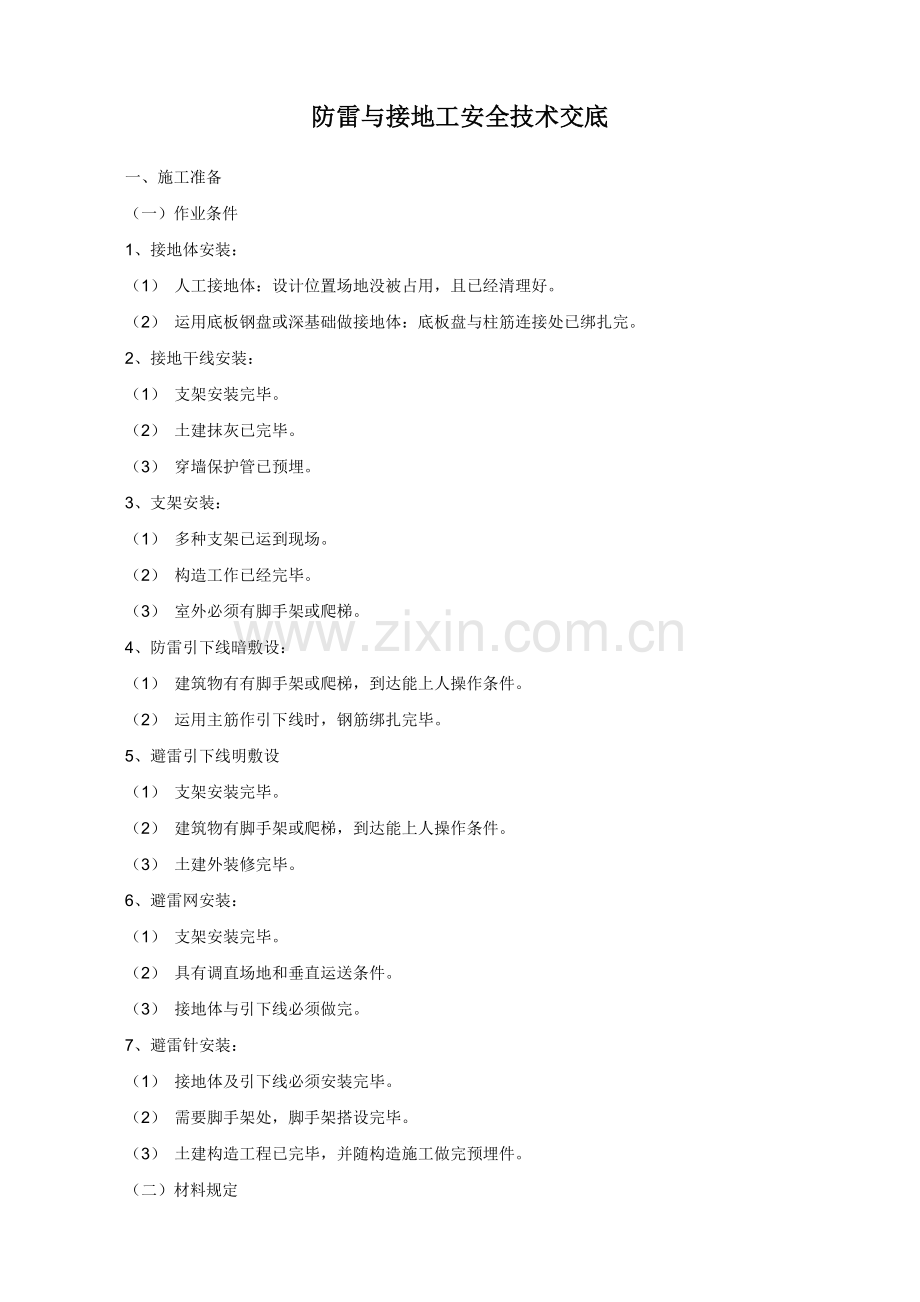

防雷与接地工安全技术交底.doc

防雷与接地工安全技术交底一、施工准备（一）作业条件1、接地体安装：（1） 人工接地体：设计位置场地没被占用，且已经清理好。（2） 运用底板钢盘或深基础做接地体：底板盘与柱筋连接处已绑扎完。2、接地干线安装：（1） 支架安装完毕。（2） 土建抹灰已完毕。（3） 穿墙保护管已预埋。3、支架安装：（1） 多种支架已运到现场。（2） 构造工作已经完毕。（3） 室外必须有脚手架或爬梯。4、防雷引下线暗敷设：（1） 建筑物有有脚手架或爬梯，到达能上人操作条件。（2） 运用主筋作引下线时，钢筋绑扎完毕。5、避雷引下线明敷设（1） 支架安装完毕。（2） 建筑物有脚手架或爬梯，到达能上人操作条件。（3） 土建外装修完毕。6、避雷网安装：（1） 支架安装完毕。（2） 具有调直场地和垂直运送条件。（3） 接地体与引下线必须做完。7、避雷针安装：（1） 接地体及引下线必须安装完毕。（2） 需要脚手架处，脚手架搭设完毕。（3） 土建构造工程已完毕，并随构造施工做完预埋件。（二）材料规定1、防雷及接地装置所有部件均应采用镀锌材料，并有出厂合格证和镀锌质量证明书。在施工过程中应注意保护镀锌层。其重要镀锌材料有：扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U 形螺栓、元宝螺栓、支架等。2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。（三）重要机具1、常用电工工具：手锤、钢据、压力案子、大锤等。2、线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、气焊工具等二、质量规定质量规定符合建筑电气工程施工质量验收规范（GB50303- ）规定。项序检查项目容许偏差或容许差主1 接地装置测试点设置第24.1.1 条控2 接地电阻值测试第24.1.2 条项3 防雷接地人工接地装置接地干线埋设第24.1.3 条目4 接地模块埋设浓度间距和基坑尺寸第24.1.4 条一般1 接地装置埋设深度、间距搭接长度和防腐措施第24.2.1 条项2 接地装置材质和最小容许规格、尺寸第24.2.1 条目3 接地模块与干线连接和干线材质选用第24.2.3 条三、工艺流程接地体接地干线支架引下线明敷避雷针避雷网避雷带或均压环四、操作工艺（一）接地体安装1、接地体安装有关规定：（1） 接地体顶面埋设深度应符合设计规定。当无规定期，不应不不小于0.6m。角钢及钢管接地体应垂直配置。除接地体外，接地体引出线垂直部分和接地装置焊接部位应防腐处理；在作防腐处理前，表面必须除锈并去掉焊接处残留焊药。（2） 垂直接地体间距不应不不小于其长度35 倍。水平接地体间距应符合设计规定。当无设计规定期不适宜不不小于5m。（3） 除环形接地体外，接地体埋设位置应在距建筑物3m 以外。距建筑物出入口或人行道也应不小于3m，如不不小于3m 时，应采用均压带做法或在接地装置上面敷设5090mm 厚度沥青层，其宽度应超过接地装置2m。（4） 接地体敷设完毕，基坑回填土内不应夹有石块和建筑垃圾等。（5） 外取土壤不得有较强腐蚀性；在回填土时应分层扎实。（6） 接地装置由多种分接地装置部分构成时，应按设计规定设置便于分开断接卡。自然接地体与人工接地体连接处应有便于分开断接卡，断接卡应有保护措施。2、人工接地体安装：（1） 接地体加工：根据设计规定数量、材料、规格进行加工，材料一般采用钢管和角钢切割，长度不应不不小于2.5m。如采用钢管打入地下应根据土质加工成一定形状遇松软土壤时，可切成斜面形，为了防止打入时受力不均使管子歪斜，也可以加工成扁尖形；遇土质很硬时，可将尖端加工成圆锥形。如选用角钢时，应采用不不不小于40mm*40mm*4mm 角钢，切割长度不应不不小于2.5m，角钢一端应加工成尖头形状。（2） 沟槽开挖：根据设计图规定，对接地体（网）线路进行测量弹线，在此线路上挖掘深 为0.81m，宽为0.5m 构槽，沟顶部稍宽，底部渐窄，沟底如有石子应清除。（3） 安装接地体（极）：构槽开挖后应立即安装接地体和敷设接地扁钢，防止土方倒塌。先将接地体放在沟槽中心线上，打入地下。一般采用大锤打入，一人扶着接地体，一人用大锤敲打接地体顶部。使用大锤敲打接地体时要平稳，锤击接地体正中，不得打偏，应与地面保持垂直，当接地体顶端距离地面600mm 时停止打入。（4） 接地体间扁钢敷设：扁钢敷设前应调直，然后将扁钢放置于沟内，依次将扁钢与接地体用电（气）焊焊接。扁钢应侧放而不可放平，侧放时散流电阻较小。扁钢与钢管连接位置距接地体最高点约100mm 。焊接时应将扁钢拉直，焊后清除药皮，刷沥青做防腐处理，并将接地线引出至需要位置，留有足够连接长度，以待使用。3、自然基础接地体安装：（1） 运用底板钢筋或深基础做接地体：按设计图尺寸位置规定，标好位置，将底板钢盘搭接焊好，再将柱主筋（不少于2 根）底部与底板筋搭接焊，并在室外地面如下将主筋焊接连接板，清除药皮，并将两根主筋用色漆做好标识，以便引出和检查。（2） 运用柱形桩基及平台钢筋做接地体：按设计图尺寸位置，找好桩基组数位置，把每组桩基四角钢盘搭接封焊，再与柱主筋（不少于2 根）焊好，并在室外地面如下将主筋焊接连接板，清除药皮，并将两根主筋用色漆做好标识，以便引出和检查。4、接地体核验：接地体安装完毕后，应及时请监理单位进行隐检核验（签订审核意见，并下审核结论），接地体材质、位置、焊接质量等均应符合施工规范规定。接地电阴应及时进行测试，当运用自然接地体作为接地装置时，应在底板钢筋绑扎完毕后进行测试；当运用人工接地体作为接地装置时，应在回填土之前进行测试；若阻值达不到设计、规范规定期应补做人工接地极。接地电阻测试须形成记录。5、成品保护：（1） 其他工种在开挖土方时，注意不要损坏接地体。（2） 安装接地体时，不得破坏散水和外墙壁装修。（3） 不得随意移动已经绑扎完构造钢筋。二）接地干线安装 1、接地干线安装有关规定：（1） 接地干线在穿过墙壁、楼板和地坪处应加装钢管或其他结实保护套；有化学腐蚀部位还应采用防腐措施。在跨越建筑物伸缩缝、沉降缝处，应设置赔偿器，赔偿器可用接地线自身弯成弧状替代。（2） 接地干线应设有测量接地电阻而预备断接卡子。一般采用暗盒装入，同步加装盒盖并做上拉地标识。（3） 接地干线应设有测量接地电阻而预备断接卡子。一般采用暗盒装入，同步加装盒盖并做上接地标识。（4） 每个电气装置接地应以单独接地线与接地干线相连接，不得在一种接地线中串联几个需要接地电气装置。2、接地干线明敷时有关规定：（1）应便于检查。（2）敷设位置不应阻碍设备拆卸与检修。（3）支持件间距离，在水平直线部分应为0.51.5m ，垂直部分应为1.53m ，转弯部分应为0.30.5m。（4）接地干线沿建筑物墙壁水平敷设时，离地面距离应为250300mm ，与建筑物墙壁间间隙应为1015m。（5）接地干线应按水平或垂直敷设，亦可与建筑物倾斜构造平行敷设，在直线段上不应有高下起伏及弯曲等状况。（6）明敷接地线表面应涂15100mm 宽度相等绿色和黄色相间条纹。在每个导体所有长度上或只在每个区间或每个可接触到部位上应作出标志。当使用胶带时，应使用双色胶带。3、室外接地干线敷设：（1） 首先进行接地干线调直、测位、打眼、煨弯，并安装断接卡子及接地端子。（2） 敷设前按设计规定尺寸位置先开挖沟槽，然后将扁钢侧放埋入。回填土应压实，接地干线末端露出地面应不超过0.5m，以便接引地线。2、室内接地干线敷设：室内接地干线多为明敷设，但部分设备连接支线需经这地面也可以埋设在混凝土内，详细做法如下：（1）预留孔：按设计规定尺寸位置，预留出接地线孔，预留孔大小应比敷设接地干线厚度、宽度各大出6mm 以上，其措施有三种：第一种：施工时可按上述规定尺寸截一段扁钢预埋在墙壁内，当混凝土尚未凝固时，抽动扁钢以便凝固后易于抽出。第二种：将扁钢上包一层油毛毡或几层牛皮纸后埋设在墙壁内，预留孔距墙壁表面应为1520mm 。第三种：保护套可用厚1mm 以上铁皮做成方形或圆形，大小应使接地线穿入时，每边有6mm 以上空隙。（2）支持件固定：支持件应采用40*40mm 扁钢，尾端应制成燕尾状，入孔深度与宽度各为50mm， 总长度为70mm 。其详细固定措施如下：砖墙、加气混凝土墙、空砖墙上固定：根据设计规定先在墙上确定轴线位置，然后随砌墙将预制成50mm*50mm 方木样板放入墙内，等墙砌好后将方木样板剔除，然后将支持件放入孔内，同步洒水淋湿孔洞，再用水泥砂浆将支持件埋牢，等凝固后使用。现浇混凝土墙上固定：先根据设计图规定弹线定位、钻孔，支架做燕尾埋入孔中，调平正，用水泥砂将进行固定。（3）明敷接地线安装：当支持件埋设完毕，水泥砂浆凝固后，可敷设墙上接地线。将接地扁钢沿墙吊起，在支持件一端用卡子将扁钢固定，通过隔墙壁时穿跨预留孔，接地干线连接处应焊接牢固。末端预留或连接应符合设计规定。3、成品保护：（1） 电气施工时，不得磕碰及弄脏墙面。（2） 焊接时注意保护墙面。 （3） 在土建喷浆前，必须先将接地干线用纸包扎。（4） 拆除脚手架或搬运物件时不得碰坏接地干线。（三）支架安装1、支架安装有关规定：（1） 支架应有燕尾，角钢支架埋注深度不不不小于100mm ，扁钢和钢支架埋深入不不不小于90mm 。（2） 防雷装置多种支架顶部应距建筑物表面100mm ；接地干线支架端应距墙面20mm 。（3） 支架水平间距不不小于是1m（混凝土支座不不小于2m）；垂直间距不不小于1.5m ，各间距应均匀，容许偏差30mm 。转角处两边支架距转角中心不不小于250mm 。（4） 埋设支架所用水泥砂浆，其配合比不应低于1：2。2、支架安装：（1） 应尽量随构造施工预埋支架或铁件。（2） 根据设计规定进行弹线及分档定位。（3） 用手锤、錾子进行剔洞，洞口大小应里外一致。（4） 首先埋设一条直线上两端支架，然后用铅丝拉直线埋设其他支架。在埋设前应先把洞内用水湿润。（5） 如用混凝土支座，将混凝土支座分档摆好，先在两端支架间拉直线，然后将其他支架用砂浆找平找直。（6） 假如女儿墙预留有预埋铁件，可将支架直接焊在铁件上，支架找直措施同前。3、成品保护：（1） 剔洞时，不应损坏建筑物构造。（2） 支架稳固后，不得碰撞松动。（3） 支架稳后应保护好，防止土建外墙装修或内墙喷浆时污染支架。（四）避雷引下线敷设1、避雷引下线需要装设断接卡子或测试点部位、数量按图施工设计，无规定期按如下规定设置：（1） 引下线扁钢截面不得不不小于25mm*4mm ；圆钢直径不得不不小于12mm 。（2） 建、构筑物只有一组接地体时，可不做断接卡子，但要设置测试点。（3） 建、构筑物采用多组接地体时，每组接了体均要设置断接卡子。（4） 断接卡子或测试点设置部位应不影响建筑物外观且应便于测试，暗设时距地高度为0.5m，明设时距地高度为1.8m;1.8m 如下部位应用竹管或镀锌角钢保护。断接卡子所用螺栓直径不得不不小于10mm ，并需加镀锌垫圈和镀锌弹簧垫圈。2、避雷引下线暗敷设有关规定：（1） 运用主筋作暗敷设引下线时，每条引下线不得少于两根主筋，每根主筋直径不能不不小于.12mm 。每栋建筑物至少有两根引下线（投影面积不不小于50m2 建筑物例外）。防雷引下线最佳为对称位置，例如两根引下线要做成“一”字形或以“乙”字形，四根引下线要做成“I”字形，引下线间距离不应大20m，当不小于20m 时应在中间多引一根引下线。（2） 现浇混凝土内敷设引下线不做防腐处理。（3） 主筋搭接处按接地线规定焊接，当主筋连接采用压力埋弧焊、对焊、冷挤压、丝接时其接头处可不焊跨接地线及其他焊接处理。3、避雷引下线暗敷设做法：（1）首先将所需扁钢（或圆钢）用手锤（或钢筋扳子）进行调直或扳直。将调直引下线运到安装地点，按设计规定随建筑物引上、挂好，及时将引下线下端与接地体焊接，或与断接卡子连接。如需接头则应进行焊接，焊接后应敲掉药皮并刷防锈漆（现浇混凝土除外）及银粉，最终请有关人员进行隐检查收，做好记录。（2）运用主筋作引下线时，按设计规定找出所有主筋位置，用油漆做好标识，距室外地面0.5m 处焊接断接卡子，随钢盘逐层串联焊接至顶层，并焊接出屋面一定长度引下线镀锌扁钢40*4 或.12 镀锌圆，以备与避雷网连接。每层各引下点焊接后，隐蔽之前，均应请有关人员进行隐检，同步应填写隐检记录。4、避雷引下线明敷设有关规定：（1） 引下线应躲开建筑物出入口和行人较易接触到地点，以免发生危险。（2） 引下线必须调直后方可进行敷设，弯曲处不应不不小于90，并不得弯成死角。（3） 引下线除设计有特殊规定外，镀锌扁钢截面不得不不小于48mm2,镀锌圆钢直径不得不不小于8mm 。5、避雷引下线明敷设做法：（1） 引下线如为扁钢，可放在平板上用手锤调直；如为圆钢放开，一端固定在牢固地锚机具上，另一端固定在绞磨（或倒链）夹具上进行冷拉直。（2） 将调直引下线运到安装地点。（3） 将引下线用大绳提高到最高点，然后由上而下逐点固定，直至安装断接卡子处。如需接头或安装断接卡子，则应进行焊接。焊接后清除药皮，局部调直，刷防锈漆（或银粉）。（4） 将引下线地面以上2m 段套上保护管，卡固、刷红白油漆。（5） 用镀锌螺栓将断接卡子与接地体连接牢固。6、成品保护：（1） 安装保护管时，注意保护好土建构造及装修面。（2） 拆架子时不要磕碰引下线。（五）避雷网安装1、避雷网安装有关规定：（1） 避雷网卡固时应加镀锌弹垫、平垫。（2） 避雷线弯曲处不行不不小于90，弯曲半径不得不不小于圆钢直径10 倍。（3） 避雷线如用扁钢，截面不得不不小于48mm2;如为圆钢直径不得不不小于8mm 。（4） 遇有变形缝处应做煨弯赔偿。2、避雷网安装做法：（1） 避雷线如为扁钢，可放在平板上用手锤调直；如为圆钢，可将圆钢放开一端固定在牢固地锚夹具上，另一端固定在绞磨（或倒链）夹具上，进行冷拉调直。（2） 将调直避雷线运到安装地点。（3） 将避雷线用大绳提高到顶部，调直、敷设、卡固、焊接连成一体，同引下线焊接。焊接药皮应敲掉，进行局部调直后刷防锈漆及银粉。（4） 建筑物屋顶上有突出物，如金属旗杆、透气管、金屑天沟、铁栏杆、爬梯、冷却水塔、电视天线等，这些部位金属导体都必须与避雷网焊接成一体。顶层烟囱应做避雷带或避雷针。（5） 在建筑物变形颖外应做防雷跨越处理。（6） 避雷网分明网和暗网两种，暗网格越密，其可靠性就越好。网格密度应视建筑物重要程度而定。重要建筑物可使10m*10m 网格；一般建筑物采用20*20m 网格即可。假如设计有特殊规定应按设计规定去做。4、成品保护：（1） 遇坡顶瓦屋面，在操作时应采用措施，以免踩坏屋面瓦。（2） 不得损坏外檐装修。（3） 避雷网敷设后，应防止砸碰。（4） 避雷网敷设完毕后，应注意保护，防止外墙装修污染避雷线。（一） 避雷针制作与安装1、避雷针制作与安装有关规定：（1） 独立避雷针及其接地装置与道路或建筑物出入口等距离应不小于3m，当不不小于3m 时，应采用均压措施或铺设暖石或沥青地面。（2） 独立避雷针应设置独立集中接地装置。当有困难时，该接地装置可与接地网连接，但避雷针与主接地网地下连接点至35kV 及如下设备与主接地网地下连接点，沿接地体长度不得不不小于15m。（3） 独立避雷针接地装置与接地网地中距离不应不不小于3m。配电装置架构或屋顶上避雷针应与接地网连接，并在其附近装设集中接地装置。（4） 建筑物上避雷针或防雷金属网应和建筑物顶部其他金属物体连接成一种整体。（5） 避雷针采用镀锌钢管制作针尖，管壁厚度不得不不小于3mm ，针尖涮锡长度不得不不小于70mm 。（6） 避雷针应垂直安装牢固。2、避雷针制作：（1）避雷针一般采用圆钢管制成，其直径不应不不小于下列数值：独立避雷针一般采用.19 镀锌圆钢；屋面上避雷针一般采用.25 镀锌钢管；水塔顶部避雷针圆钢直径为25mm ，钢管直径为40mm ；烟囱顶上圆钢直径为25mm ；避雷环圆钢直径为12mm ；扁钢截面长10mm ，厚度为4mm 。（2）把放电尖端打磨光滑后进行涮锡。如针尖采用钢管制作，可先将上节钢管一端锯成锯齿形，用手锤收尖后，焊缝磨平、涮锡。（3） 按设计规定材料所需长度分多节进行下料，然后把各节管按粗细拼装起来，相邻 两节应把细管插入粗管中一段，插入长度一般为250mm 。最终把各个接头用.12 铆钉铆接或采用开槽焊接。接口部分应焊牢。（4） 焊接后把避雷针体镀锌或涂银粉。3、避雷针安装先北将支座钢板底板固定在预埋地脚螺栓上，焊上一块肋板，再将避雷针立起、找直、找正后进行点焊，然后加以校正，焊上其他三块肋板。最终将引下线焊在底板上，清除药皮刷防锈漆及银粉。4、成品保护：（1） 拆除脚手架时，注意不要碰坏避雷针。（2） 注意保护封建装修。防雷接地装置技术交底卡防雷接地装置技术交底卡1 施工准备：1.1 认真学习图纸设计规定和图纸会审资料。1.2 学习国家有关防雷接地专业规程规范建筑物防雷设计规范GB50057-94并做好施工技术交底工作。1.3 准备施工用工程材料（镀锌园钢、扁钢、角钢支持卡子和多种螺栓附件）和施工工具（包括检测仪器）。2 施工规定2.1 施工内容：2.1.1 防雷接地装置由接闪器、引下线、接地装置构成。2.1.2 避雷针（带、网）及引下线和接地装置应采用自下而上施工程序。2.1.3 亲密配合土建施工，做好预留孔洞，预留防雷接地铁件和防雷接地钢筋焊接。2.1.4 建筑物内设备、管道构架等重要金属物和防侧击雷门窗、栏杆以及屋面金属物体必须接地焊接。2.2 施工工艺：2.2.1 防雷接地体应采用焊接措施：使用金属管作接地体时应在其串接部位焊接角形金属跨接线；钢筋与钢筋交叉要用一条短园钢进行跨接焊接，焊接长度不不不小于园钢直径6倍，园钢同扁钢焊接必须进行三面焊接；焊接处焊缝应饱满，要有足够机械强度，不得有灰渣，咬肉裂纹虚焊气孔等缺陷，焊接处药皮应敲净。2.2.2 接地体采用搭焊接时。其搭接长度必须符合如下规定：扁钢为其宽2倍以上；（三个棱边焊接）园钢为其直径6倍以上；（双面焊接）园钢和扁钢连接，其长度为园钢直径6倍。（三面焊接）2.2.3 人工接地体应采用园钢、扁钢、角钢、钢管等金属材料，必须符合如下规定：园钢直径不不不小于10mm；扁钢截面不不不小于100平方毫米，厚度不不不小于4毫米；角钢厚度不不不小于4毫米；钢管壁厚不不不小于3.5毫米。2.2.4 运用建筑物钢筋做防雷引下线时：上部与接闪器焊接,下部与基础防雷地线焊接,不能绑接；下部在室外地坪下0.81m处焊一根直径12mm或-404镀锌导体伸向室外墙边距离不不不小于1m,以备室外人工接地体使用(按图纸设计确定)。下部在室外地坪上不低于0.3m处焊接一接地体连接板，供防雷接地电阻测量和以备室外防跨步电压工程用（按图纸设计确定）。接地电阻值应不不小于设计规定，当运用柱基作接地体不能满足规定期应埋没人工接地体。建筑物钢筋柱内，钢筋直径16mm以上可用二根作为一组引下线，钢筋直径10mm以上应用四根为一组作引下线。详细做法按设计规定。防雷专用引下线暗敷时，引下线扁钢截面不得不不小于254mm园钢直径不得不不小于12mm，引下线必须在距地面1.51.8m处做断接卡子（一条引下线除外）断接线卡子所用镀锌螺栓直径不得不不小于10mm，并需加镀锌弹簧垫圈，并安装一种有标识接地电阻检测盒。施工操作时应按图纸设计规定截出柱、桩、位置和柱、桩内所用钢筋位置用油漆作好标志，按照施工进度层都要在相似钢筋上作好油漆标志，以免错接。2.2.5 建筑物内电气设备和建筑物天面设备管道，突出构架以及需防铡击雷门窗必须做好接地，需防雷金属门窗应有两处与接地线相连，天面金属管道应有两处接地。2.2.6 天面明装避雷网（带）和支撑不能焊接，必须按广州市建设工程质量通病治理措施规定彩专用支持件。2.2.7 除混凝土中铁件外，其他接地用材料和配件都宜用镀锌件。2.2.8 屋面避雷针固定一定要焊接牢固，针尖应搪锡或镀锌。2.2.9 进出建筑物金属管道和电源穿线钢管均应与接地装置相联。2.2.10接地干线接线柱应当明敷在外，与绝缘导线PE线应紧密联接，联接处应有明显接地标识。2.2.11电气设备上接地线应采用专用接地线，并用镀锌螺栓将接地线牢固地接在电气设备金属体上。2.3 防雷测试：防雷接地电阻测试，应采用有效接地电阻测量仪器（接地电阻摇表）进行测试，测试后应及时填写建筑物和构筑物防雷接地电阻检测记录并请建设单位派代表和监理企业代表进行检查和签证，同步告知广州市防雷监测部门来工地进行防雷接地电阻检查测试和确认。3安全规定3.1 参与安装人员必须遵守安全操作规程,穿戴好劳保用品,交叉作业时注意戴好安全帽，作好安全防护。3.2 所有机具均完好，不得带病运行。接地及保护必须良好。3.3 电焊工施工时要注意与其他工种配合，防止弧光灼伤眼睛。3.4 严禁上下抛掷物件和工具，工具应随手放入袋内。4本卡无规定者按GB50169-9接地装置施工及验收规范和JGJ59-99建筑施工安全检查原则执行。
