高压旋喷桩水泥搅拌桩施工方案.doc

资源描述

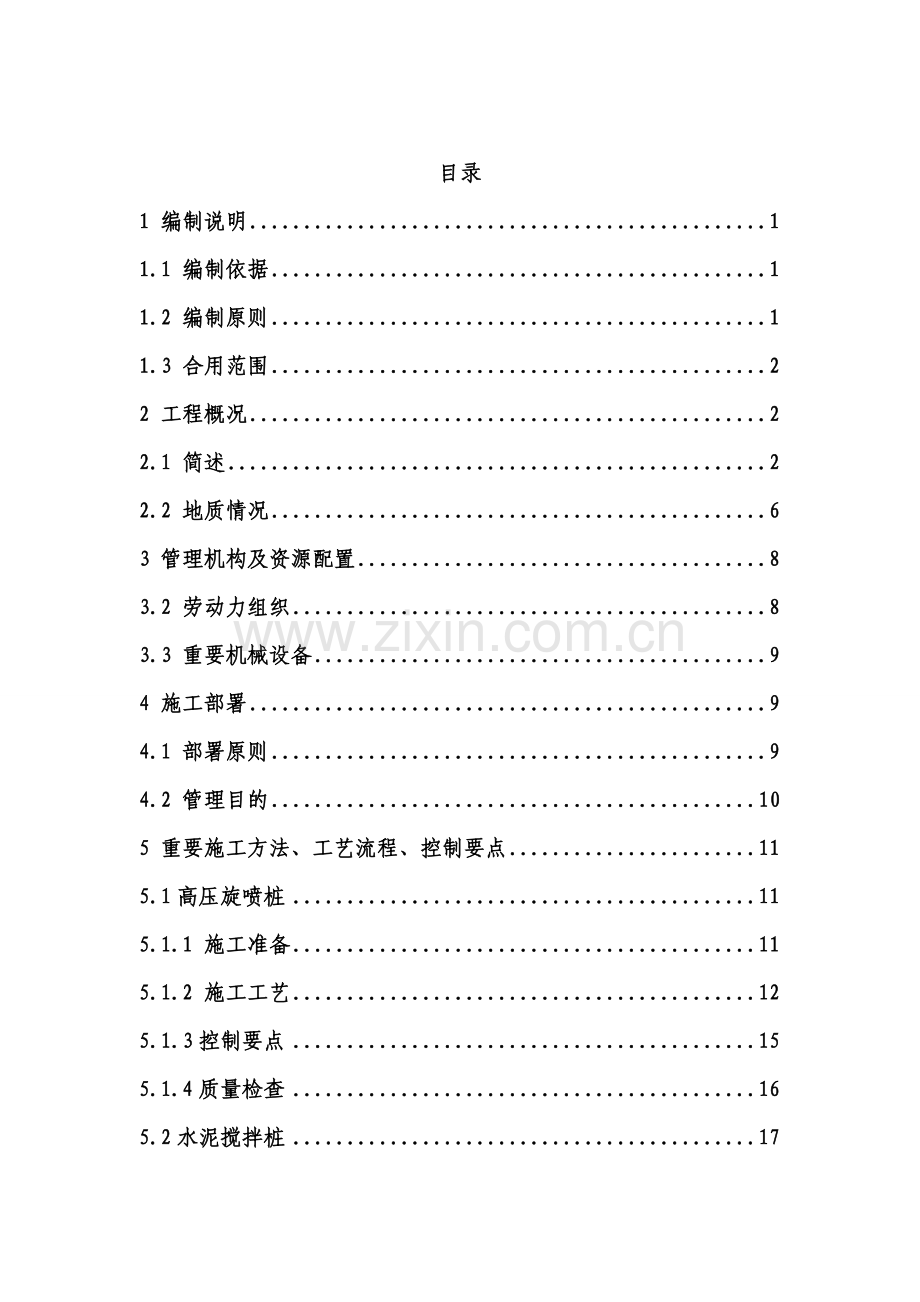

目录 1 编制说明 1 1.1 编制依据 1 1.2 编制原则 1 1.3 合用范围 2 2 工程概况 2 2.1 简述 2 2.2 地质情况 6 3 管理机构及资源配置 8 3.2 劳动力组织 8 3.3 重要机械设备 9 4 施工部署 9 4.1 部署原则 9 4.2 管理目的 10 5 重要施工方法、工艺流程、控制要点 11 5.1高压旋喷桩 11 5.1.1 施工准备 11 5.1.2 施工工艺 12 5.1.3控制要点 15 5.1.4质量检查 16 5.2水泥搅拌桩 17 5.2.1重要施工工艺 17 5.2.2施工工艺试桩 18 5.2.3成桩施工注意事项 19 5.2.4质量检查 20 6 质量保证措施 20 6.1 质量保证体系图 20 6.2质量管理组织机构 22 6.3 质量管理职责 22 6.4 质量保证措施 23 7 安全保证措施 24 7.1 施工现场 24 7.2 机械操作安全技术要点 25 7.3 施工用电安全保证技术要点 26 8 环境保证措施 27 8.1 施工废水 27 8.2施工粉尘 27 8.3 施工噪声 27 9. 旋喷桩施工应急预案 28 9.1固结体强度不均匀、缩颈 28 9.1.1 产生因素 28 9.1.2防止措施及解决方法 28 9.2 压力上不去 29 9.2.1产生因素 29 9.2.2 防止措施及解决方法 29 9.3 压力骤然上升 29 9.3.1产生因素 29 9.3.2防止措施及解决方法 29 9.4 钻孔沉管困难偏斜、冒浆 30 9.4.1 产生因素 30 9.4.2 防止措施及解决方法 30 9.5 固结体顶部下凹 30 9.5.1产生因素 30 9.5.2 防止措施及解决方法 30 1 编制说明 1.1 编制依据 1）天津快速路系统二期项目-外环线东北部调线工程第8标段道路工程施工图纸。 2）国家及天津市颁布的有关现行技术标准、施工规范、验收标准和有关规定。 3）天津高速公路集团有限公司的有关规定。《公路土工实验规程》（JTGE40-2023）《公路工程集料实验规程》（JTGE42-2023）《公路工程质量检查评估标准》（JTGF80/1-2023）《城乡道路工程施工与质量验收规范》（CJJ1-2023）《天津市市政工程施工技术规范（道路部分）》（DB29-74-2023）《天津市城市道路工程质量检查标准》（DB29-50-2023）《天津市建设工程施工安全管理规定》（天津市人民政府2023年第71号令）《天津市建设工程施工现场管理规程》（DB29-113-2023）《天津市建设工程文明施工管理规定》（天津市人民政府2023年第100号令） 1.2 编制原则通过对设计资料、图纸进行仔细阅读和分析，在现场初步调查的基础上，保证工程质量符合设计规定，且达成国家施工验收规范合格标准。以创信誉、保安全、保工期、保优质、守协议为指导思想，依据相关设计施工规范，充足发挥我公司现有的施工管理、技术水平和机械设备配套能力，遵循下列原则编制：（1）质量保证原则执行IS09001标准，进行质量管理。建立完整的质量管理体系和控制程序，明确工程质量方针、目的，结合工程特点与实际情况制定切实可行、有效的工程质量保证措施，施工过程中严格进行质量与控制，保证工程质量符合设计规定，且达成国家施工验收规范合格标准。（2）工期保障原则根据业主对本工程的工期规定，科学组织施工，合理配置资源，使各分部工程施工衔接有序，使本项目的资源运用充足，以保证总体施工计划和各阶段施工计划的实现，从而保证总工期。（3）技术可靠性原则根据本工程情况以及特点，吸取类似工程设计、施工和管理的成熟技术，结合以往施工经验，选择可靠性高、可操作性强的施工技术方案进行施工，保证安全、优质、快速的建成。施工组织设计以科学为依据，采用监控系统和信息反馈系统作为指导施工的依据。施工时对各项重难点与设计、监理、建设单位联合进行超前研究。（4）经济合理性原则针对工程的实际情况，本着可靠、经济、合理的原则选择施工方案，并合理配备资源，施工过程实行动态管理，从而使工程施工达成既经济又优质的目的。（5）环境保护原则充足调查了解工程周边环境情况，施工紧密结合环境保护进行。施工中实行文明施工，减少空气、振动、噪音、扬尘污染。杜绝随意排放污水、随意丢弃垃圾等对环境的污染，维护交通运送，注重“景观感”。施工过程实行ISO14000环境管理系列标准，建立环境管理体系和控制程序，进行环境管理。建设“绿色工地”，实行“环保施工”。 1.3 合用范围快速路系统二期项目-外环线东北部调线工程：K24+312.867～K27+310.730范围内特殊路基解决，重要用于桥头解决、桥头过渡段、涵洞基底解决、挡墙基底解决。 2 工程概况 2.1 简述本标段起讫桩号为：K24+312.867~K27+310.703，长2.998km。特殊路基包含桥头解决、桥头过渡段、挡墙基底解决、涵洞基底解决，解决形式采用高压旋喷桩和水泥搅拌桩进行地基加固。高压旋喷桩、水泥搅拌桩为特殊路基加固解决的一种方法。该标段内高压旋喷桩总长61179m；水泥搅拌桩8041m。其中M匝道特殊路基解决采用水泥搅拌桩，N匝道NK0+430~NK0+465.931段特殊路基解决采用水泥搅拌桩；其余主线及匝道特殊路基解决形式采用高压旋喷桩。 1）桥头软基解决桥头桩位布置形式为正三角形，桩径0.6m。桥台前与台背桩型、间距一致，但土桩布置3排。主线桥头解决：高压旋喷桩，布桩形式采用正三角形，桩径0.6m，A区桩长16m，间距2m；B区桩长14m，间距1.73m，共计525根。 A匝道桥头解决：高压旋喷桩，布桩形式采用正三角形，桩径0.6m，A区桩长16m，间距2m；B区桩长14m，间距1.73m，共计603根。 C匝道桥头解决：高压旋喷桩，布桩形式采用正三角形，桩径0.6m，A区桩长14/12m，间距2m；B区桩长12m，间距1.73m，共计488根。 M匝道桥头解决：水泥搅拌桩，布桩形式采用正三角形，桩径0.6m，A区桩长12m，间距1.5m；共计133根。 N1匝道桥头解决：高压旋喷桩/水泥搅拌桩，布桩形式采用正三角形，桩径0.6m，A区桩长14/12m，间距1.5m；B区桩长12m，间距1.3m，共计406/83根。桩位分布及布置见下图： 2）涵洞基底解决涵洞基底高压旋喷桩布置形式为正方形，间距为1.5m。 K25+831涵洞：高压旋喷桩784根（8排×98列），桩长10m，桩径0.6m，； K26+028涵洞：高压旋喷桩819根（9排×91列），桩长10m，桩径0.6m，； AK0+977涵洞：高压旋喷桩48根（4排×12列），桩长8m，桩径0.6m，； CK0+188涵洞：高压旋喷桩72根（4排×18列），桩长8m，桩径0.6m，； FK0+218涵洞：高压旋喷桩198根（9排×22列），桩长10m，桩径0.6m，； K0+317涵洞：高压旋喷桩168根（8排×21列），桩长10m，桩径0.6m，； K0+461涵洞：高压旋喷桩234根（9排×26列），桩长10m，桩径0.6m，；桩位布置见下图： 3）挡墙基底解决主线：高压旋喷桩，布置形式为正方形，桩长10m，桩径0.6m，间距1.5m，共计216根。 A匝道：高压旋喷桩，布置形式为正方形，桩长10m，桩径0.6m，间距1.5m，共计70根。 C匝道：高压旋喷桩，布置形式为正方形，桩长8m，桩径0.6m，间距1.5m，共计272根。 M匝道：水泥搅拌桩，布置形式为正方形，桩长10m，桩径0.6m，间距1.2m，共计136根。 N1匝道：高压旋喷桩，布置形式为正方形，桩长10m，桩径0.6m，间距1.5m，共计310根。 2.2 地质情况根据勘察资料和《天津市地基土层序划分技术规程》（J11414--2023），在埋深约50.00m深度范围内，本场地缺失全新统下组沼泽相沉积层（Q41h）（地层编号⑦）、上更新统第四组滨海潮汐带沉积层（Q3dmc）（地层编号⑩）。该场地埋深50.00深度范围内，地基土按成因年代可分为以下9层，按力学性质可进一步划分12个亚层，现自上而下分述之： 1）人工填土层该层从上而下可分为2个亚层。第一亚层，杂填土（地层编号①1）：呈杂色，松散状态，由废土、砖渣、石子组成。第二亚层，素填土（地层编号①2）呈褐色，软塑状态，粉质粘土、粘土质，含砖渣、石子。 2）全新统坑、沟底新近淤积层仅在ZK11号孔附近分布。重要由淤泥（地层编号②）组成，呈黑色，流塑状态，无层理，具有机质、腐植物。局部夹淤泥质粉质粘土，淤泥质粘土透镜体。 3）全新统新近沉积层重要由粉土（地层编号③1组成），呈褐黄色，稍密-中密状态，无层理，含铁质。其中在ZK11号孔附近缺失该层。 4）全新统上组陆相冲积层重要由粘土、粉质粘土（地层编号④）组成，呈灰黄-黄灰色，软塑-可塑状态，无层理，含铁质，属高压缩性土。局部夹粉质粘土或淤泥质土透镜体。 5）全新统湖沼相沉积层重要由粘土、粉质粘土（地层编号⑤）组成，呈青灰-褐灰色，软塑状态，无层理，含腐植物、有机质。局部夹粘土或淤泥质土透镜体。其中在ZK11号孔附近缺失该层。 6）全新统中组海相沉积层重要由粉质粘土（地层编号⑥2）组成，呈灰色，软塑状态为主，有层理，含贝壳，属高压缩性土。局部夹粘土或淤泥质土透镜体。 7）全新统下组陆相冲积层重要由粘土、粉质粘土（地层编号⑧）组成，呈灰黄-褐黄色，可塑状态，无层理，含铁质。 8）上更新统第五组陆相冲积层该层从上而下可分为2个亚层第一亚层，粘土、粉质粘土（地层编号⑨1）：呈褐黄色，可塑状态，无层理，含铁质。仅在ZK11号孔附近分布。第二亚层，粉土、粉砂（地层编号⑨2）：呈褐黄色，密实状态，无层理，含铁质。其中在ZK11号孔附近缺失该层。 9）上更新统第三组陆相冲积层该层从上而下可分为2个亚层第一亚层，粘土、粉质粘土（地层编号⑪1）：呈褐黄色，可塑状态，无层理，含铁质。仅在ZK11号孔附近分布。第二亚层，粉土、粉砂（地层编号⑪2）：呈褐黄色，密实状态，无层理，含铁质。据地层分布及荷载情况，工程性质较好的⑨2层粉土、粉砂、⑪1层粘土、粉质粘土，⑪2层粉土、粉砂及其以下土层可作为本工程桥梁钻孔灌注桩桩端持力层。 3 管理机构及资源配置 3.1现场组织机构项目经理部作为本标段工程管理的核心机构。具体详见“项目组织机构框图”。项目经理部组织管理机构图快速路系统二期项目-外环线东北部调线工程第八标段项目经理部项目经理（袁波）项目副经理（雷雨）财务部程萍安质环保部田猛工程管理术部强德工地实验室连景程预算协议部张渊综合管理部李洁物资机械部王利民项目技术负责人（敖岩）施工一队施工二队 3.2 劳动力组织劳动力配置见“劳动力配备一览表”。劳动力配备一览表序号工种人数工作内容 1 领工员 1 负责协调、指挥，随时解决各种工作问题，作业前对班组作业人员进行工作安排和安全交底。 2 班长 2 负责协调指挥各工序的操作，控制加固质量，排除施工中的各种故障。 3 操作员 3 按设计施工工艺，对的操纵钻机和提高检查维修机械。 4 制浆员 3 负责水泥浆的制作，保证施工的连续性。 5 记录员 2 记录材料用量，记录泵送时间，清洗输料管。 6 电工后勤 2 负责设备的安装和安全使用。 7 记录员 2 负责施工记录，操纵电器控制仪表，并进行质量检查。 3.3 重要机械设备重要机械设备见“重要机械设备一览表”。重要机械设备一览表序号设备名称规格型号单位数量备注 1 单管高喷钻机 HT-150 台 2 高喷灌浆、先导孔 2 高压注浆泵 BWT120/30型台 2 高喷灌浆 3 发电机组 200W 台 1 4 潜水泵 3.8KW 台 2 5 水泥浆搅拌机 1.2m3 台 1 6 水泥浆搅拌机 0.8m3 台 2 7 测量仪 C32Ⅱ 台 2 8 比重计套 1 9 斗车部 2 4 施工部署 4.1 部署原则（1）满足施工安全、质量、进度、安全、文明、环保和职业健康规定。（2）满足业主和设计规定，结合我单位施工专长、技术装备、施工经验和施工能力。（3）按照“保证安全，提高质量，均衡生产，文明施工，减少成本”的思绪进行。 4.2 管理目的（1）质量目的：总体质量等级达成合格等级，杜绝质量事故，工程所有达成国家和铁道部现行的工程质量验收标准和设计规定；工程一次验收合格率达成100％。（2）安全生产目的：认真贯彻“安全第一，防止为主”的安全工作方针，杜绝责任生产安全较大事故及以上事故；杜绝责任铁路交通较大事故及以上事故；杜绝责任工程质量大事故及以上事故；杜绝负责人身伤亡事故。（3）工期目的科学合理安排施工程序，抓好工序衔接，提高施工效率，加快施工进度，保证关键工期和协议工期目的如期实现。（4）环保、水保目的环境污染控制有效，土地资源节约运用，工程绿化完善美观，节能、节材和水保措施贯彻到位，努力建成一流的资源节约型、环境和谐型工程。保证生态平衡不破坏、周边无集体投诉。（5）文明施工目的争创“全线文明施工样板工地”，保证不发生影响社会治安的案件。做到“两通三无五必须”，即：施工现场人行道畅通；施工工地出入口畅通。施工中无管线高放；施工现场排水畅通无积水；施工工地道路平整无坑塘。施工区域与非施工区域严格分离，施工现场必须挂牌施工；管理人员必须佩戴胸卡上岗；工地现场施工材料必须堆放整齐；工地生活设施必须文明；工地现场必须开展以创文明工地为重要内容的思想政治工作。（6）职业健康安全目的员工因工死亡率为零，因工重伤率小于0.4‰，因工职业病发生率小于0.5‰。根据国家和行业相关法规的规定，防止、控制和消除职业病危害，防治职业病，防止、控制传染性疾病的发生，保护劳动者健康及其相关权益。 5 重要施工方法、工艺流程、控制要点 5.1高压旋喷桩 5.1.1 施工准备 1）施工用水用电（1）施工用水为线路填方取土坑内的水，施工前对水质进行了检测，符合使用规定，可以使用。（2）施工用电采用发电机现场发电。 2）原材料的检测及进场储存施工所用水泥为自购材料，标号为42.5级普通硅酸盐水泥，水泥进场后必须进行检测，合格后方可用于工程施工。水泥进场后储存必须覆盖一层毡布对其进行严密遮盖，防止淋雨或受潮。 3）机械设备本工程使用的机械设备进场后，对其进行了调试、检查，设备处在良好的工作状态，可保证其能正常进行，并报监理单位验收。 4）室内配合比实验根据设计规定的喷浆量或现场土样的情况，按不同含水量设计并调整几种配合比，通过在室内将现场采用的土样进行风（烘）干、碾碎，过2～5mm筛的粉状土样，按设计喷浆量、水灰比搅拌、养护、力学实验，拟定施工喷浆量、水灰比。水灰取1.0。为改善水泥土的性能、防沉淀性能和提高强度，可适当掺入木质素磺硫钙、石膏、三乙醇胺、氯化钠、氯化钙、硫酸钠、陶土、碱等外掺剂。若实验之前土样的含水量发生了变化，应调整为天然含水量。 5）工艺性试桩实验根据室内实验拟定的施工喷浆量、水灰比制备水泥浆液在实验工点打设数根试桩，并根据试桩结果，调整加固料的喷浆量，拟定搅拌桩搅拌机提高速度、搅拌轴回转速度、喷入压力、停浆面等施工工艺参数。 6）排、截水设施根据施工现场实际情况，施作临时排、截水设施，并在施工范围以外开挖废泥浆池以及施工孔位至泥浆池间的排浆沟。 7）放线定位按设计规定完毕施工放样，用木桩定出桩位，用白石灰作出明显标记。 5.1.2 施工工艺 1）加固原理高压喷射注浆法是运用钻机把带有喷嘴的注浆管钻进土层的预定位置后，以高压设备使浆液或水从喷嘴中喷射出来，冲切、扰动、破坏土体，同时钻杆以一定速度逐渐提高，将浆液与土粒强制搅拌混合，浆液凝固后，在土中形成一个圆柱状固结体（即旋喷桩），以达成加固地基或止水防渗的目的。 2）工艺流程本标段拟采用单管旋喷法，工艺流程为施工准备→测量定位→机具就位→钻孔至设计标高→旋喷开始→提高旋喷注浆→旋喷结束成桩。施工工艺流程图泥浆排放解决钻机就位调整钻架角度钻孔插管试喷高压喷射注浆作业喷射结束拔管桩机移位机具清理准备工作制浆一级过滤二级过滤高压泵对浆液加压启动高压清水泵、空压机供水、风 3）施工方法（1）场地平整先进行场地平整，清除桩位处地上、地下的一切障碍物，场地低洼处用粘性土料回填夯实，并做好排浆沟。（2）测量定位一方面采用全站仪根据高压旋喷桩的里程桩号放出实验区域的控制桩，然后使用钢卷尺和麻线根据桩距传递放出旋喷桩的桩位位置，用小竹签做好标记，并撒白灰标记，保证桩机准确就位。（3）机具就位人力缓慢移动至指定桩位，由专人指挥，用水平尺和定位测锤校准桩机，使桩机水平，导向架和钻杆应与地面垂直，倾斜率小于1.5%。对不符和垂直度规定的钻杆进行调整，直到钻杆的垂直度达成规定。将钻头对准孔位中心，同时整平钻机，放置平稳、水平，钻杆的垂直度偏差不大于1%～1.5%。为了保证桩位准确，必须使用定位卡，桩位对中误差不大于5cm。就位后，一方面进行低压（0.5MPa）射水实验，用以检查喷嘴是否畅通，压力是否正常（4）钻孔、插管采单管旋喷法施工。该方法插管与钻孔两道工序合二为一，即钻孔完毕时插管作业同时完毕。当第一阶段贯入土中时，借助喷射管自身的喷射或振动贯入。其过程为：启动钻机，同时启动高压泥浆泵低压输送水泥浆液，使钻杆沿导向架振动、射流成孔下沉；直到桩底设计标高，观测工作电流不应大于额定值。在插管过程中，为防止泥砂堵塞喷嘴，可用较小压力（0.5～1.0MPa）边下管边射水，至设计标高后停止钻进。（5）浆液配置桩机移位时，即开始按设计拟定的配合比拌制水泥浆。高压旋喷桩的浆液，采用普通硅酸盐水泥，水泥浆液配制严格按设计规定控制为水灰比1∶1。搅拌灰浆时，一方面将水加入桶中，再将水泥倒入，开动搅拌机搅拌10～20分钟，浆液在灰浆拌和机中要不断搅拌，直到喷浆前。喷浆时，拧开搅拌桶底部阀门，放入第一道筛网（孔径为0.8mm），过滤后流入浆液池，然后通过泥浆泵抽进第二道过滤网（孔径为0.8mm），第二次过滤后流入浆液桶中。水泥浆通过胶管送到旋转振动钻机的喷管内，最后射出。（6）喷射注浆在插入旋喷管前先检查高压设备和管路系统，设备的压力和排量必须满足设计规定。各部位密封圈必须良好，各通道和喷嘴内不得有杂物，并做高压水射水实验，合格后方可喷射浆液。旋喷作业系统的各项工艺参数都必须按照预先设定的规定加以控制，并随时做好关于旋喷时间、用浆量，冒浆情况、压力变化等的记录。（7）桩头部分解决当旋喷管提高接近桩顶时，应从桩顶以下1.0m开始，慢速提高旋喷，提高速度应小于20cm/min，转速应小于20r/min。（8）冲洗喷射施工完毕后，应把注浆管等机具设备采用清水冲洗干净，防止凝固堵塞。管内、机内不得残存水泥浆。向浆液罐中注入适量清水，启动高压泵，清洗所有管路中残存的水泥浆，直至基本干净。并将粘附在喷浆管头上的土清洗干净。（9）反复以上操作，进行下一根桩的施工。（10）补浆喷射注浆作业完毕后，由于浆液的析水作用，一般均有不同限度的收缩，使固结体顶部出现凹穴，要及时用水灰比为1.0的水泥浆补灌。 5.1.3控制要点（1）正式开工前应认真作好工艺性试桩工作，拟定合理的施工技术参数和浆液配比。（2）施工前，规定检查旋喷管的高压水与空气喷射情况，各部位密封圈是否封闭，合格后方可喷射浆液。（3）制作浆液时，水灰比要按设计严格控制，不得随意改变。在旋喷过程中，应防止泥浆沉淀，浓度减少。不得使用受潮或过期的水泥。浆液搅拌完毕后送至吸浆桶时，应有筛网进行过滤，过滤筛孔要小于喷嘴直径1/2为宜。（4）喷射时，先应达成预定的喷射压力、喷浆量后再逐渐提高注浆管。中间发生故障时，应停止提高和旋喷，以防桩体中断，同时立即进行检查排除故障；如因机械出现故障中断旋喷，应重新钻至桩底设计标高后，重新旋喷。（5）旋喷过程中，应控制冒浆量小于注浆量的20%，若超过20%或完全不冒浆时，应查明因素，采用相应措施。（6）钻杆旋转和提高必须连续不中断，拆卸接长钻杆或继续旋喷时要保持钻杆有10～20cm的搭接长度，避免出现断桩。（7）旋喷过程中，应按作好施工记录。（8）相邻两桩施工时间间隔不小于48h，间距不小于4～6m。（9）高压喷射注浆完毕后，应迅速拔出喷射管。（10）施工中做好泥浆解决，及时将泥浆运出。（11）质量检查在旋喷注浆结束28天后进行，检查桩的数量不小于已经完毕桩数的2%～5%，不合格者进行补喷。 5.1.4质量检查高压旋喷桩施工完毕28d后进行质量检查。（1）静载实验单位工程桩数小于1000根时，每个工点至少做3根单桩承载力实验。大于1000根时，取单位工程桩数的0.3%拟定静载实验桩数。承载力实验还应做复合地基承载力实验，测试结果应及时反馈给设计单位。（2）触探及抽芯检查成桩7d后采用轻型触探进行N10检测，检测频率为工程桩数的2%。抽芯检查的总桩数不得少于工程桩数的0.3%，单位工程桩数小于1000根时，至少做3根。桩芯28d无侧限抗压强度应满足桩顶~2/3桩长范围：≥4.0MPa；2/3桩长~桩尖范围≥3.0MPa。（3）实验桩位置静载实验与抽芯检查的具体位置应布置均匀，不可集中于一处。具体桩位应在检测之前由总监办根据施工现场情况拟定，严禁施工单位自行拟定实验桩位置。 5.2水泥搅拌桩 5.2.1重要施工工艺见“水泥搅拌桩施工工艺”。 (1)钻机就位步履式深层搅拌桩机自行就位、对中。桩机安装必须水平、稳固，机底必须用枕木垫平、垫实，在桩机上测出标高控制线，并用红漆在机架上划出深度标志，机架正、侧面和搅拌管必须垂直，搅拌头对准桩位，并用线锤测设桩架垂直度，经检查符合规定后方可开钻。 (2)搅拌下沉、制浆借深层搅拌机的自重，以500mm/min的速度，且钻头每转一圈控制在10～15mm之间进行下沉，沿导向架边旋转、边切土、下沉直至加固深度。下沉的速度可由电机的电流监测表控制，工作电流不应大于40A。拌制浆液：按照试桩拟定的配合比拌制水泥浆。搅拌机预搅下沉同时，后台拌制固化浆液，拌好待用的浆液倒入集料池中。一般水灰比可选用0.5~0.6，钻进、提高时管道工作压力0.1~0.2MPa,喷浆时管道压力0.4~0.6MPa。施工前应进行水泥加固土的性质及单桩承载力规定，拟定水泥参入量，水泥参入量一般不得低于60kg/m。 (3)搅拌提高预搅下沉至设计深度后，开动灰浆泵坐浆30秒，把水泥浆压入软土层中，以300～500mm/min的均匀速度，边提高、边搅拌、边喷浆，使水泥浆与土体充足拌和。为保证水泥搅拌桩桩端、桩顶及桩身质量，第一次提钻时应在桩底部停留30秒。 (4)反复上下搅拌、喷浆为使软土层与水泥浆搅拌均匀，用同样方法，进行二次搅拌下沉、提高喷浆，即将深层搅拌机反复搅拌下沉、提高喷浆，施工的规定同第一次。水泥搅拌桩施工工艺施工准备挖沟排水场地平整除草皮、杂物测量放线钻机就位钻杆对中预搅下沉、不喷浆搅拌提高、喷浆反复搅拌、下沉反复搅拌、喷浆提高清洗桩机、导管移至下一桩位 5.2.2施工工艺试桩 (1)成桩施工前应具体了解各施工现场的地质情况，选取有代表性的土层位置，钻孔取出一定的数量的试样土进行必要的软土物理性质、含水量、有机质含量实验和水泥土配合比强度实验，以验证软土的性质和设计的水泥土（粉喷桩）强度能否达成规定。搅拌桩施工前最佳分区段进行工艺试桩，以掌握合用该区段的成桩经验及各种操作技术参数。成桩工艺实验桩不宜小于5根。 (2)工艺试桩前，由施工单位书面告知甲方和监理参与。工艺试桩结束后，由施工单位提交工艺试桩成果报告，并以甲方和监理工程师审查批准后，作为该区段搅拌桩施工的依据。 (3)获取操作参数，涉及搅拌桩水泥掺量，钻机钻进与提高速度，钻进持力层时孔底电流值，搅拌的叶片旋转速度、喷停浆时间等。 5.2.3成桩施工注意事项 (1)对将要进行深层搅拌桩施工的场地事先应加以平整，彻底清除施工现场地面、地下及空中的障碍物。如现场地表过软，应采用防止施工机械失稳的措施。 (2)湿喷法施工中实际使用的固化剂、外掺剂，要通过加固土室内实验的确认方能使用。泵送浆液必须连续，如因故停浆，要立即告知前台操作工，以防止断桩。 (3)深层搅拌机的入土切削和提高搅拌，负载荷太大及电机工作电流超过额定值时，应减慢提高速度或补给清水，一旦发生卡钻或停钻现象，应切断电源，将搅拌机强制提起之后，才干重启动电机。 (4)施工时应使用定位卡以保证桩位的准确度和桩机的水平、垂直精度。各类管线接头必须接好扎牢。各种电器设备要有防雨措施，严防漏电事故发生。 (5)水泥浆不能离析，水泥浆要严格按照设计的配合比配置，水泥要过筛，为防止水泥浆离析，可在灰浆机中不断搅动，待压浆前才浆水泥浆倒入料斗中。 (6)在成桩过程中，凡是由于电压过低或其它因素导致停机，使成桩工艺中断的，为防止断桩，在搅拌机重新启动后，将深层搅拌叶下沉半米后再继续成桩。 (7)考虑到搅拌桩与上部结构的基础或承台接触部分受力较大，因此通常还可以对桩顶板-1.5M范围内再增长一次输浆，以提高其强度。 (8)深层搅拌施工中采用少量多次喷浆的方法，保证四次搅拌，两次喷浆。搅拌过程中均喷水泥浆，边搅拌边喷浆。 (9)施工中，如因地下障碍物等因素使钻杆无法钻进时，应及时告知监理、设计人员，以便及时采用补桩措施，以保证施工质量。 (10)严格按照设计的水灰比配制浆液，配制好的浆液必须过滤。集料池中的浆液保持搅匀状态，避免水泥浆分层。水灰比控制：根据水泥用量计算每槽用水量，在储水罐上做好标志，在施工中严格做好计量工作。制备好的浆液不得离析，泵送必须连续，拌制浆液的罐数固化剂和外加剂的用量以及泵送浆液时间等应有专人记录。 (11)重要安全技术措施 1)深层搅拌机冷却循环水在整个施工过程中不能中断，应经常检查进水和回水温度，回水温度不应过高。 2)深层搅拌机电网电压低于380V应暂停施工，以保护电机。 3)泵送水泥浆前管路应保持湿润，以利输浆。水泥浆内不得有硬结块，以免吸入泵内损坏缸体，每日竣工后，需彻底清洗一次，喷浆搅拌施工过程中，假如发生故障停机超过半小时宜见拆卸管路，排除灰浆，妥为清洗。灰浆泵应定期拆开清洗，注意保持齿轮减速器内润滑油清洁。 5.2.4质量检查同高压旋喷桩检测方法。 6 质量保证措施 6.1 质量保证体系图坚持“百年大计，质量第一”方针，项目经理部以贯彻ISO9000标准为主线，以保证和提高工程质量为目的，以强化责任和管理、施工过程控制为手段，建立一个从设计源头开始到工程计划、质量、安全环保、综合协调、物资设备采购，再到工程实验、项目施工保证的质量保证系统，把质量管理各阶段、各环节的质量职能严密组织起来，形成一个既有明确任务、职责、权限，又能互相协调、促进的质量保证体系。工程质量保证体系物资设备部物资材料机械设备测测量地质核查接口协调性能检验进货检验图纸核对方法培训技术交底安全质量部缺陷纠正工程管理部工艺审定合格不合格工艺方法实现质量目的施工作业现场质量控制计划财务部安全质量部后勤保证计划保证施工保证总工程师：敖岩副经理：郭雪峰技术保证项目经理：袁波施工计划考核奖罚资金保证 6.2质量管理组织机构详见“质量管理组织机构图”。质量管理组织机构图征询、报告监管、指导质量监督管理部门；业主、监理单位、投标人质量管理部门项目经理部质量管理领导小组项目经理：袁波项目总工程师：敖岩项目副经理：郭雪峰施工过程质量信息采集、管理；品质保证的评估与管理；各种质量保证措施安全质量部各施工队专职质检员和各施工班组兼职质检员施工区段质检员 6.3 质量管理职责组长：项目经理是本标段工程质量管理的第一负责人，对本标段的质量管理工作负组织领导责任；负责主持质量工作会议；组织经常性的质量检查，开展创优活动，行使质量一票否决权；严格执行质量奖罚规定，对质量问题，组织分析因素和整改贯彻措施；推行全面质量管理。副组长：配合项目经理抓好本标段的施工质量管理，并根据本标段施工特点，指导和督促技术质量部制订相应的、行之有效的质量管理措施，并贯彻贯彻。安全质量部：负责依据质量目的，根据本标段的工程特点，有针对性地制定相应的质量管理工作规划，负责质量综合管理与检查，行使质量检查职能。对实验、检测等专项技术工作直接检查，负责对本标段的工程质量进行检查、监督和指导；负责全面质量管理，组织开展QC小组活动；保证本标段质量目的的实现。施工区段质检员：驻扎施工现场在技术质量部的领导下对所在的区段工程质量进行巡检，执行技术质量部下达的关于质量方面的任务。施工队队长：负责各自管段范围内施工项目的质量管理与创优工作，保证各分项、分部工程的施工质量，及时记录和报告质量检查情况，保证质量目的实现。队质检员：负责本队施工的各项质量检查，定期向上一级质检部门报告工作，协助施工负责人贯彻各项保障质量的规章制度，消灭施工中的质量隐患。 6.4 质量保证措施为保证旋喷桩的施工质量，根据施工条件、设计规定和相关行业规范，拟采用如下质量保证措施达成施工质量目的。（1）放注浆管前，先在地表进行射水实验，待喷射压力正常后，才干下注浆管施工。（2）高喷施工时隔两孔施工，防止相邻高喷孔施工时串浆。相邻的旋喷桩施工时间间隔不少于48小时。（3）采用32.5R普通硅酸盐水泥作加固材料，每批水泥进场必须出具合格证明，并按每批次现场抽样外检，合格后才干投入使用。施工中所有计量工具均应进行鉴定,水泥进场后，应垫高水泥台，覆防雨彩布，防止水泥受潮结块。（4）浆液水灰比、浆液比重、每米桩体掺入水泥重量等参数均以现场试桩情况为准。施工现场配备比重计，天天量测浆液比重，严格控制水泥用量。运灰小车及搅拌桶均做明显标记,以保证浆液配比的对的性.灰浆搅拌应均匀，并进行过滤。喷浆过程中浆液应连续搅动，防止水泥沉淀。（5）施工前进行成桩实验，由设计、业主、监理、施工单位共同拟定旋喷桩施工参数，保证成桩直径不小于设计桩径。（6）严格控制喷浆提高速度，其提高速度应小于260mm/min 。喷浆过程应连续均匀，若喷浆过程中出压力骤然上升或下降，大量冒浆、串浆等异常情况时，应及时提钻出地表排除故障后，复喷接桩时应加深0.4米反复喷射接桩，防止出现断桩。（7）高喷孔喷射成桩结束后，应采用含水泥浆较多的孔口返浆回灌，防止因浆液凝固后体积收缩，桩顶面下降，以保证桩顶标高满足设计规定。（8）因地下孔隙等因素导致返浆不正常，漏浆时，应停止提高，用水泥浆灌注，直至返浆正常后才干提高。（9）实行技术人员随班作业制，技术人员必须时刻注意检查浆液初凝时间，注浆流量，风量，压力，旋转提高速度等参数是否满足设计规定，及时发现和解决施工中的质量隐患。当实际孔位孔深和每个钻孔内的地下障碍物、洞穴、涌水、漏水及与工程地质报告不符等情况时，应具体记录，认真如实填写施工报表，客观反映施工实际情况。（10）根据地质条件的变化情况及时调整施工工艺参数，以保证桩的施工质量。调整参数前应及时向业主、监理、设计部门报告，经批准后调整。（11）施工现场配备常用机械设备配件，保证机械设备发生故障时，可以及时抢修。 7 安全保证措施根据注浆作业的施工特点，按照国家《劳动保护法》发放相应的劳保用品：如安全帽、工作服、防护眼镜、橡胶手套、防尘口罩等。在岗前对员工进行安全知识教育培训，并持证上岗。严格执行国家法律、法规、作业标准和上海局、宿淮公司关于施工安全管理和标准化管理的有关规定，保证安全目的的实现。 7.1 施工现场（1）加强对安全生产的管理，对职工进行安全生产教育，工地设立专职安全检查员，及时发现、解决安全隐患。（2）制定各工种安全生产规章制度，严格施工程序，加强对桩机操作员的管理，施工机械由专人持证上岗，严禁串岗作业。（3）严禁违规操作，不得违章指挥。（4）定期或不定期组织安全大检查，及时发现、整改安全隐患，对违章作业人员进行一定的处罚。（5）施工材料堆放有序，不侵入运送通道施工界线。（6）施工机械的转动部分有安全罩。（7）所有吊装装置必须有安全检查证书，并定期维修管理。（8）配电箱开关有操作指示和安全警示。（9）机械定期维修,保证作业安全。（10）危险品必须严格管理，其存放、运送、使用均要符合国家和地方的有关规定。（11）临时设施及变压器等供电设施，应按《施工现场临时用电安全技术规范》的规定，采用防护措施，并增设屏障、遮栏、围栏、保护网。凡也许漏电伤人或易受雷击的电器设备，均设立接地装置或避雷装置，并派专业人员检查、维护、管理。（12）调制水泥浆时，应戴好防尘口罩。 7.2 机械操作安全技术要点（1）高压泥浆泵 ①泵体内不得留有残渣和铁屑，各类密封圈套必须完整良好，无泄漏现象。 ②安全阀中的安全销要进行试压检查，必须保证在规定达成最高压力时，能断销卸压，决不可安装未经试压检查的或自制的安全销。 ③指定专人司泵，压力表应定期检修，保证正常使用。 ④高压泵、钻机、浆液搅拌机等要密切联系配合协作，一旦某部发生故障，应及时停泵停机，及时排除故障。（2）钻机 ①司钻人员应具有纯熟的操作技能并了解旋喷注浆的全过程和钻机在旋喷注浆的作用。 ②钻孔的位置需经现场技术负责人确认，确认无误后方可开钻。 ③人与喷嘴距离应不小于600mm，防止喷出浆液伤人。（3）管路 ①高压胶管：在使用时不得超过允许压力范围。 ②胶管：弯曲使用时不应小于规定的最小弯曲半径。（4）清洗及检修 ①喷射注浆施工结
