公路工程内业资料的整理和填写规范.doc

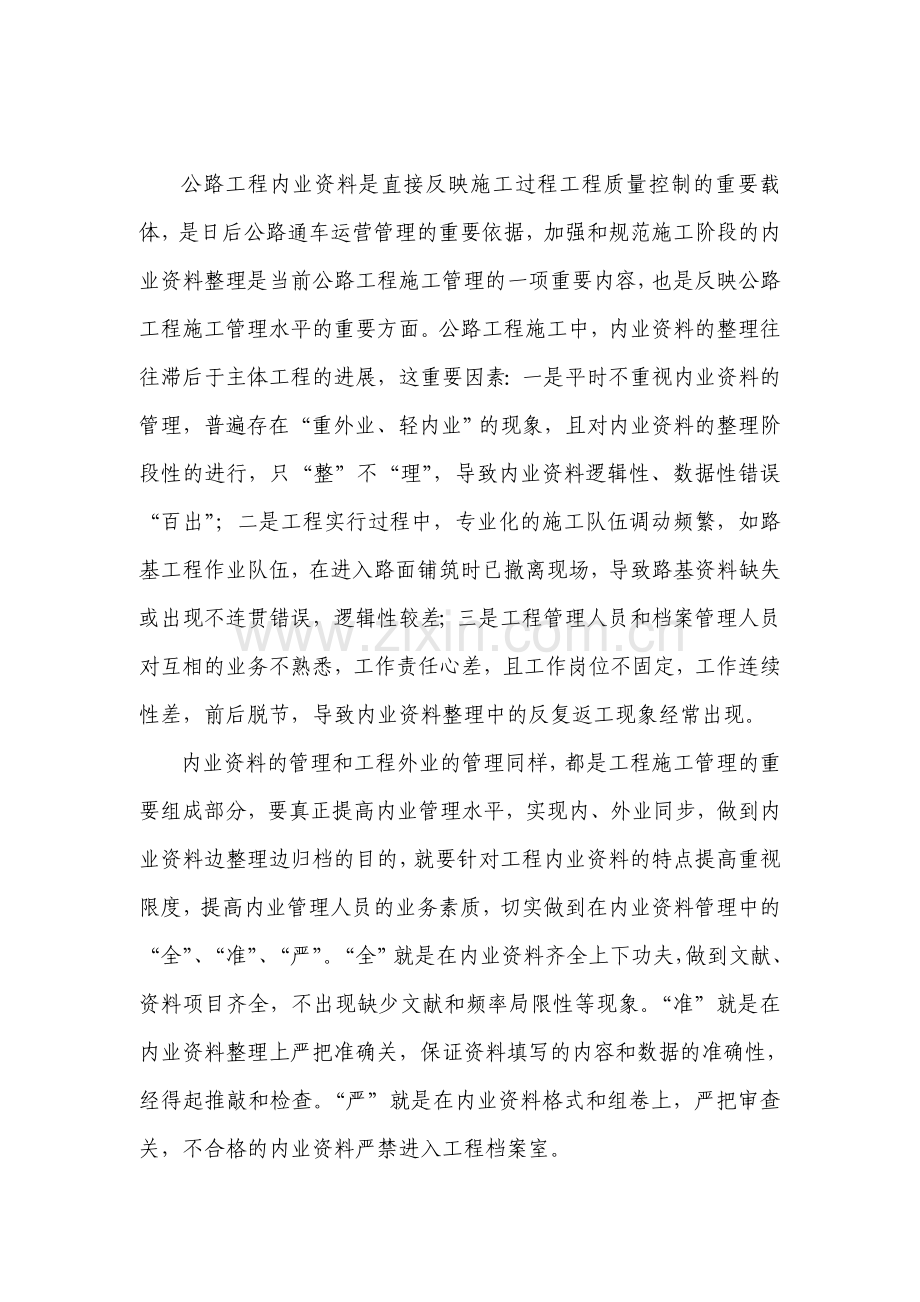

公路工程内业资料是直接反映施工过程工程质量控制的重要载体，是日后公路通车运营管理的重要依据，加强和规范施工阶段的内业资料整理是当前公路工程施工管理的一项重要内容，也是反映公路工程施工管理水平的重要方面。公路工程施工中，内业资料的整理往往滞后于主体工程的进展，这重要因素：一是平时不重视内业资料的管理，普遍存在“重外业、轻内业”的现象，且对内业资料的整理阶段性的进行，只“整”不“理”，导致内业资料逻辑性、数据性错误“百出”；二是工程实行过程中，专业化的施工队伍调动频繁，如路基工程作业队伍，在进入路面铺筑时已撤离现场，导致路基资料缺失或出现不连贯错误，逻辑性较差；三是工程管理人员和档案管理人员对互相的业务不熟悉，工作责任心差，且工作岗位不固定，工作连续性差，前后脱节，导致内业资料整理中的反复返工现象经常出现。
内业资料的管理和工程外业的管理同样，都是工程施工管理的重要组成部分，要真正提高内业管理水平，实现内、外业同步，做到内业资料边整理边归档的目的，就要针对工程内业资料的特点提高重视限度，提高内业管理人员的业务素质，切实做到在内业资料管理中的“全”、“准”、“严”。“全”就是在内业资料齐全上下功夫，做到文献、资料项目齐全，不出现缺少文献和频率局限性等现象。“准”就是在内业资料整理上严把准确关，保证资料填写的内容和数据的准确性，经得起推敲和检查。“严”就是在内业资料格式和组卷上，严把审查关，不合格的内业资料严禁进入工程档案室。

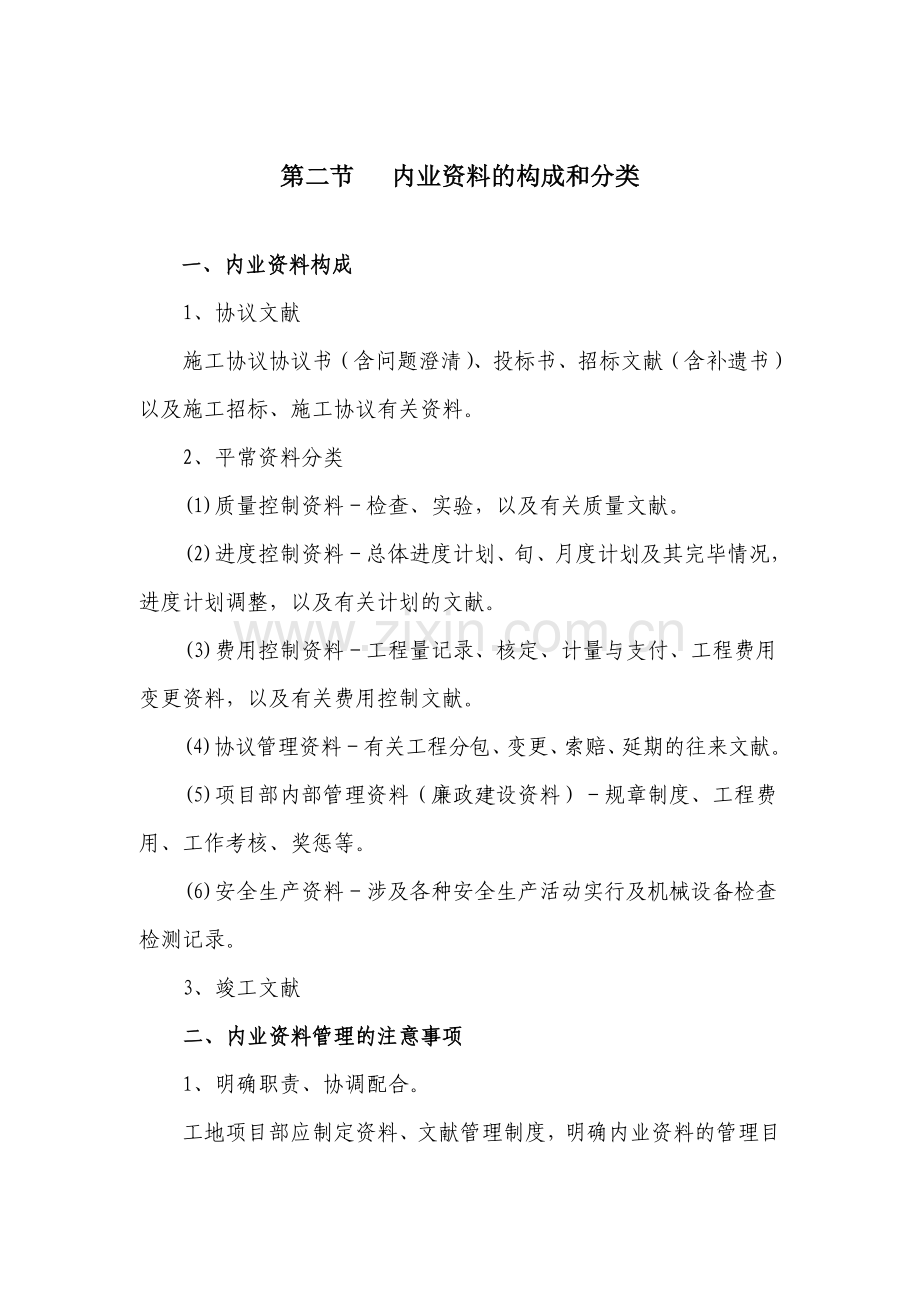

第二节 内业资料的构成和分类

一、内业资料构成
1、协议文献
施工协议协议书（含问题澄清）、投标书、招标文献（含补遗书）以及施工招标、施工协议有关资料。
2、平常资料分类
(1)质量控制资料－检查、实验，以及有关质量文献。
(2)进度控制资料－总体进度计划、旬、月度计划及其完毕情况，进度计划调整，以及有关计划的文献。
(3)费用控制资料－工程量记录、核定、计量与支付、工程费用变更资料，以及有关费用控制文献。
(4)协议管理资料－有关工程分包、变更、索赔、延期的往来文献。
(5)项目部内部管理资料（廉政建设资料）－规章制度、工程费用、工作考核、奖惩等。
(6)安全生产资料－涉及各种安全生产活动实行及机械设备检查检测记录。
3、竣工文献
二、内业资料管理的注意事项
1、明确职责、协调配合。
工地项目部应制定资料、文献管理制度，明确内业资料的管理目的规定，设资料、文献管理岗位，配备专职人员，承担所有工程资料档案的管理工作，定期督促检查内业资料的整理，提交工程竣工文献资料。项目部各部门管理职责范围内的资料应独立存档。部门之间资料的借阅应建立记录台帐。
2、加强督促检查，规范档案管理。
通过检查、考核、交流等办法，加强项目部内业档案的监督和管理。定期按照内业资料、文献管理的统一规定，对文献资料整理的及时性、准确性、完整性和外观质量等方面进行检查评价，发现问题及时提醒和整改，不断规范管理。
3、学习业务、提高管理水平。
公路工程内业管理是一项专业性较强的技术工作，要组织人员不断学习内业档案管理的新知识，改善工作方法，以提高管理水平。

第三章 施工资料管理

第一节 质检资料的整理与注意事项

一、检表的编制及使用说明
（一）编制规定
目前公路工程所用检表应根据新版《公路工程质量检查评估标准》（JTG F80/1-2023）编制。编制的指导思想和规定是：统一规范，责任明确，指标剥离，便于操作和检索。
1、统一规范。以往在使用表格的过程中，各工程项目均根据实际情况对有关表格进行增减或修改，在增减修改过程中，其风格和内容，如表头、签认人、签认日期等各有不同，且功能和责任也不够明确。作为一个工程项目表格的编制应一方面要统一格式，做到风格一致，统一规范。
2、责任明确。一般检表要分为两类，一类为检查表格，由施工现场负责人和相应的现场监理或专业监理工程师填写并签认；另一类为分项工程各项技术指标的检查汇总表，由项目施工单位、总工及各相关专业监理工程师和驻地监理工程师填写并签认，所列项次与《公路工程质量检查评估标准》（JTG F80/1-2023附表A）相相应。这样一方面是为工程的评估打下了基础。另一方面是资料的签认和整理责任明确，权限分明，便于管理。
3、指标剥离。以前的表格将宽度、厚度、横坡度等现场就能得到结论的指标和诸如强度等需实验且耗时较长才干拟定的指标混在一起（如砼强度需28天），根据上道工序不经监理确认（涉及口头或书面确认），下道工序不得进行的原则，如使用这种表格，在现场监理确认时，存在责任不明，权限不清的问题。现将现场测取指标与需经实验室实验拟定、费时较长的指标剥离，可以便于操作和确认。
4、便于操作。从总体功能上讲，检查汇总表是分项工程完毕后对各项技术指标的汇总，由各专业工程师和驻地工程师进行签认，是为分项工程评估奠定基础；检查表为施工和管理活动的原始登记表，由现场监理签认，是为真实反映工程实体情况。但应注意的是：因施工时间、段落划分、构造物间隔等特殊情况而形成的段落应单独填写。
5、维护计量的严厉性，各项目工程师应对所负责专业检查数据的真实性进行监督和抽查。分项工程完毕后必须经相关专业监理工程师确认方能计量，避免暗箱操作。
6、分章编号。在工程实行过程中难免会碰到新情况、新问题，根据工程实际情况，有时需要增长一些表格，假如现有表格紧密排序，后增长表格不是加长序号，就是在总的表格后再加新的序号，但从编号上看不到分属哪个章节，不利检索。本次表格采用了分章编号的形式。编号的原则是，专业性比较强的表格列入相应章节。如测量、宽度、厚度、钢筋的制作与安装等通用的表格，列入测量和公用部分。
（二）填制规定
1、表格一律用碳素笔（中性笔）填写。
2、承包单位、监理单位分别填写法人单位的全称。（可以采用电脑统一打印方式）。
3、协议号：填写“协议段代号”，如二协议为“二”。
4、编 号：暂不填写。
5、表格中的“工程名称”填“招标时工程的全称”。
6、自检结论填“经自检符合规范及设计规定”。
7、监理评语填“符合规范及设计规定”。
8、监理评估填“合格或不合格”。
9、结论填“合格或不合格”。
（三）表格分类
1、监表（共17个《公路工程施工监理规范》JTJ077－95）。
（1） 施工单位用：监表1、监表2、监表3、监表7、监表11、监表12、监表13、监表16、监表17；
（2）监理单位用：监表4、监表5、监表6、监表8、监表9、监表10；
（3）工程变更用表、计量支付用表、工程月报用表等另行编制。
2、第200章（共27个）路基及防护工程用表，编号为检表201-227；
3、第300章（共10个）路面工程用表，编号为检表301-310；
4、第400章（共59个）桥梁工程用表，编号为检表401-459；
5、第600章（共13个）安全设施用表，编号为检表601-613；
6、第700章（共5个）绿化工程用表，编号为检表701-705；
7、测量及公用表格（共27个），编号为检表801-827。
二、自检资料表格填写
（一）分项工程开工报告
1、监表2分项工程开工申请批复单;
2、检表810施工放样报验单；
3、检表811大中桥桥位放样检查表；或检表812小桥涵位放样检查表；或检表813路基中桩放样检查表或其它附表；
4、施工方案；
5、进度计划安排；
6、该工程项目人员组成；
7、进场机械设备登记表；
8、进场材料登记表；
9、相关保证措施；
10、各种图表；
11、实验资料。
说明：以《公路工程质量检查评估标准》（JTG F80/1-2023）所列的分项工程为依据，进行分项工程开工报告的申请。为便于控制，可以增长子分项工程开工报告（如粉喷桩）。
（二）路基工程
1、原地面
检表808原地面横断面高程测量表；
检表806高程测量检查表；
检表210填前碾压后高程检查汇总表；
检表806高程测量检查表；
检表213 宽度检查表；
检表223 清理场地与表土清除检查表；
检表227 压实度检查记录（核子仪）；或试表压实度检测（灌砂法）记录。
2、软基解决
（1）砂砾垫层
检表202砂垫层检查汇总表；
检表459 断面尺寸检查表；
试表 压实度检测（灌砂法）记录（见实验表格）。
（2）粉喷桩
检表201—1粉喷桩检查汇总表（每结构物单侧）；
登记表1 粉喷桩登记表；
粉喷桩电脑打印小票;
检测单位强度检测报告。
（3）沟渠解决
施工原始记录；
试表 压实度检测（灌砂法）记录。
3、土工合成材料处置层 检表220土工合成材料检查表；
4、路基填筑
检表813 路基中桩放样检查表（每三层填一次）；
检表211 路基填土松铺厚度检查表；
检表212 厚度检查表（用于实验路段）；
检表213 宽度检查表；
检表214 高程检查表（每三层填一次）；
检表227 压实度检查记录（核子仪）；或试表 压实度检测（灌砂法）记录；
检表816 沉降观测检查表（根据设计规定填写）。
说明：压实度（93区、94区）变化顶层必须分界。
路槽（补强）：检表813路基中桩放样检查表；
检表211路基填土松铺厚度检查表；
检表218路基(路槽)回弹弯沉值检查表；
检表213宽度检查表；
检表809纵断高程、横坡测量检查表;
检表826平整度检查表；
检表216边坡检查表;
检表217路床施工检查表(若有路床解决);
检表201土方路基检查汇总表。
5、路基防护
检表814 平面位置检查表；
检表817基坑检查表；
检表207急流槽检查汇总表；或检表208导流工程检查汇总表；或检表209排水设施检查汇总表；等
试表 混凝土（砂浆）强度报告。
（三）路面工程
1、底基层
检表813路基中桩放样检查表；
检表307底基层（基层）施工检查表；
检表826平整度检查表；
检表809纵断高程、横坡测量检查表;
检表213宽度检查表；
检表212厚度检查表；
试表 压实度检测（灌砂法）记录；
检表302底基层检查汇总表；
试表 7天无侧限抗压强度试33验表。
2、上、下基层
检表813路基中桩放样检查表；
检表307底基层（基层）施工检查表；
检表826平整度检查表；
检表809纵断高程、横坡测量检查表;
检表213宽度检查表；
检表212厚度检查表；
试表 压实度检测（灌砂法）记录；
检表301基层检查汇总表；
试表 7天无侧限抗压强度实验表。
3、透层、粘层、封层 检表308透层、粘层、封层施工检查表。
4、沥青混凝土面层（上、中、下）
检表813路基中桩放样检查表；
检表309面层施工检查表；
检表826平整度检查表；
检表809纵断高程、横坡测量检查表;
检表213宽度检查表；
检表212厚度检查表；
检表218路基（路槽）回弹弯沉值检查表
试表 压实度检测（蜡封法）记录；
检表304沥青混凝土、沥青碎石面层检查汇总表。
（四）桥梁工程
1、灌注桩
检表814平面位置检查表；
检表429钻孔桩钻孔检查表；
检表430钻孔桩灌注混凝土前检查表；
检表428钻孔桩钢筋安装检查表；
检表822砼检查表；
检表431钻孔桩灌注砼检查表；
检表435桩基成品检查表（每墩台）；
检表406钻孔桩检查汇总表（每墩台）；
试表28天混凝土强度实验报告表；
桩基检查报告（小应变、超声波、取芯）。
2、承台、系梁
检表821模板检查表；
检表819钢筋安装检查表；
检表822混凝土检查表；
检表823混凝土养护检查表；
检表408承台检查汇总表（每墩台）。
试表28天混凝土强度实验报告表。
3、墩柱、台身
检表819钢筋安装检查表；
检表821模板检查表；
检表822混凝土检查表；
检表823混凝土养护检查表；
检表436砼及钢筋砼结构物检查表；
检表411墩身检查汇总表（每墩台）；
试表28天混凝土强度实验报告表。
4、盖梁（简支结构）及台帽
检表814平面位置检查表；
检表819钢筋安装检查表；
检表821模板检查表；
检表822混凝土检查表；
检表823混凝土养护检查表；
检表436砼及钢筋砼结构物检查表；
检表412墩、台帽或盖梁检查汇总表（每墩台）；
试表28天混凝土强度实验报告表。
5、箱梁预制
检表819钢筋安装检查表；
检表440管道坐标检查表；
检表441预应力管道间距检查表；
检表821模板检查表；
检表822混凝土检查表；
检表823混凝土养护检查表；
检表443后张法预应力钢铰线张拉检查表；
检表445预应力构件真空灌浆检查表；
检表437梁（板）预制检查表；
检表413梁(板)预制检查汇总表(每个构造物)；
检表404后张法检查汇总表(每个构造物)；
检表402钢筋安装检查汇总表(每个构造物)；
试表28天混凝土强度实验报告表。
6、现浇连续箱梁
检表819钢筋安装检查表；
检表821模板检查表；
检表440管道坐标检查表；
检表441预应力管道间距检查表；
检表822混凝土检查表；
检表823混凝土养护检查表；
检表438就地浇注梁（板）检查汇总表；
检表443后张法预应力钢铰线张拉检查表；
检表445预应力构件真空灌浆检查表；
检表415就地浇注梁(板)检查汇总表 (每个构造物)；
检表404后张法检查汇总表(每个构造物)；
检表402钢筋安装检查汇总表 (每个构造物)；
试表28天混凝土强度实验报告表。
7、空心板预制
检表819钢筋安装检查表或
检表820钢筋网检查表；
检表821模板检查表；
检表442千斤顶施加预应力检查表；
检表822混凝土检查表；
检表823混凝土养护检查表；
检表437梁（板）预制检查表；
检表413梁（板）预制检查汇总表（每个构造物）；
检表405先张法检查汇总表（每个构造物）；
试表 混凝土抗压强度实验报告表（放张强度）；
试表28天混凝土抗压强度实验报告表。
8、支座安装
检表419支座垫石检查汇总表；
检表815支座安装检查表；
检表421支座安装检查汇总表（每墩台）。
9、梁板安装
检表447梁（板）安装检查表；
检表414梁（板）安装检查汇总表（每座构造物）。
10、桥面铺装
检表814平面位置检查表；
检表809纵断高程、横坡测量检查表;
检表820钢筋网检查表；
检表448桥面铺装检查表；
检表418桥面铺装检查汇总表（每座构造物）；
试表28天混凝土强度实验报告表。
11、防撞护拦浇注及栏杆安装
检表819钢筋安装检查表；
检表821模板检查表；
检表822混凝土检查表；
检表823混凝土养护检查表；
检表426砼防撞护拦浇注检查汇总表；
检表425栏杆安装检查汇总表；
试表28天混凝土强度实验报告表。
12、防水层、伸缩缝及桥头搭板
检表417防水层检查汇总表；或检表422伸缩缝安装检查汇总表；或检表819钢筋安装检查表；
检表821模板检查表；
检表822混凝土检查表；
检表823混凝土养护检查表；
检表427桥头搭板检查汇总表；
试表28天混凝土强度实验报告表。
（五）涵洞工程
1、基础
检表812 小桥（涵）位放样检查表；
检表814平面位置检查表；
检表818基底承载力实验检查表；
检表817基坑检查表；
检表821模板检查表；
检表822混凝土检查表；
检表823混凝土养护检查表；
检表436砼及钢筋砼结构物检查表；
试表28天混凝土强度实验报告表。
2、涵台或台座
检表814平面位置检查表；
检表819钢筋安装检查表（根据需要）；
检表821模板检查表；
检表822混凝土检查表；
检表823混凝土养护检查表；
检表450涵台检查汇总表；
试表28天混凝土强度实验报告表。
3、盖板（圆管）预制
检表819钢筋安装检查表，或检表820钢筋网检查表 ；
检表821模板检查表（圆管预制可以不填此表）；
检表822混凝土检查表；
检表823混凝土养护检查表；
检表452盖板制作检查汇总表，或检表458管节预制检查汇总表；
试表28天混凝土强度实验报告表。
盖板（圆管）安装
检表453 盖板安装检查汇总表；
检表451 管座及涵管安装检查汇总表；
试表28天混凝土强度实验报告表。
附属工程
检表817 基坑检查表
检表456 倒虹吸竖井砌筑检查汇总表；或检表457 八字墙砌筑检查汇总表；或其它附属工程检查汇总表；
试表 混凝土（砂浆）强度报告。
涵洞总体
检表449 涵洞总体检查汇总表。
台背回填
检表460 桥（涵）台背回填检查表；
试表 压实度检测（灌砂法）记录。
三、资料排放顺序的基本规定
1、路基工程
按路线前进方向1～3km或按结构物分段分别装盒，盒内资料按施工顺序存放，即填前压实检测资料在上，路基填筑和路槽检测资料在下。
2、路面工程
按路线前进方向1～3km或按结构物分段（基本同路基分段划分）分别装盒，盒内资料按桩号里程由小到大顺序存放，左、右幅共放一盒的左幅在上，右幅在下。
3、桥梁工程
按路线前进方向，按每座结构物分别装盒。结构物下部结构资料按墩、台编号由小到大排列，每墩、台资料按施工先后顺序排列，即基础在上，桥面系工程在下。
4、实验资料中的施工检测部分（如砼强度、路面强度等）归到相应检测资料之后，各种实验配合比、原材料检测等资料独立装盒。
四、资料填写中的常见错误及注意事项
1、签字人员不统一，笔迹不一致。
（1）同一负责人在各种资料中的签字笔迹不一致。
（2）不同负责人所填写的资料内容笔迹一致。
2、自检资料、抽检资料、实验资料之间不相应。
（1）自检资料中的各种检查未按根据施工工序的顺序来填写。钢筋检查、模板检查、砼浇注三者之间的时间先后不相应。测量资料与工序检查资料在时间和日期上不相应。
（2）自检、抽检、实验资料对同一施工工序而言，时间、内容上不相应，特别应注意砼浇注日前与试件的制件日期。
3、资料数据间的逻辑关系经不起推敲。
如钻孔灌注桩中钻孔深度、钻孔前孔底标高、沉淀层厚度、孔深等几项内容分在不同的检测阶段，填写在不同的表格内，却存在一定的逻辑关系，要仔细推算。
路基填筑表格中高程检查、压实厚度检查、宽度检查、横坡检查等在数据上也存在一定的逻辑关系。
4、填写内容不符合图纸及规范。
对每一分项工程中的重要指标必须所有合格。不仅单值合格，并且评估值也必须合格。
搞清表格中是填写规定值还是偏差值，要根据情况和规定去填写，表格中的数据来自施工现场，但应满足设计和规范规定。
5、表格的顺序及种类
应根据各分项工程的工序来定，一般情况，每个工序都要做记录和检查，不得漏项。
6、资料中存在明显的数据错误、涂改、漏填现象。
7、填写笔迹潦草、纸面污染、纸张大小、重量、格式不统一。

第二节 实验资料的整理与注意事项

一、实验资料的整理
目前实验资料重要应用万龙软件，即“万龙公路实验数据解决系统”，他是针对公路工程施工中的实际情况，按照相应实验规程对实验数据解决部分编写的软件。由于其实验数据解决系统相对其它软件较为稳定和完善，现基本已在山东省高速公路建设中普及。
万龙软件系统功能分为：“选择实验”、“未完毕实验”、“实验汇总”、“查询与记录”、“已删除实验”五部分。其中“选择实验”和“未完毕实验”将公路实验项目分为公路土工实验、公路工程沥青及沥青混合料实验、公路工程水泥及水泥混凝土实验、公路工程石料实验、
公路工程金属实验、公路工程无机结合料实验、公路工程集料实验、公路路基路面现场测试实验、公路工程材料配合比实验九大部分。
万龙软件对实验数据重要进行以下几个方面的解决：
１、对所有的实验进行数据结果解决，并对不合格的结果作出相应的提醒。
２、自动绘出击实实验、沥青最佳用量实验的曲线图，水泥混凝土凝结时间曲线图，并可以按自己的实际工作经验进行调整；可以绘出液塑限联合实验的锥入深度与含水量关系图、各种回弹模量实验所包含的图形。
３、可以调用各种规范规定的级配范围，自动绘制集料的筛分曲线、集料混合料组成级配曲线、沥青混合料组成级配曲线。
４、可以进行各种矿料混合料的配合比设计。
５、对同一种实验数据进行汇总，并对其结果进行数理记录（计算算术平均值、标准差、最大值、最小值、均方差等）。
６、部分实验可自动按规范规定的项目对数据结果进行评估，作出相应的结论（在结论栏），如“无侧限抗压强度实验”系统可自行评估，用户也可自己填写或修改。
７、可用导入导出功能进行数据的备份。
二、万龙软件使用注意事项
1、由于实验规程和施工技术规范近年来变动频繁，相应万龙件中的表格和计算公式也需要及时更新升级。以目前广泛使用的“万龙公路实验数据解决系统V2.0”版为例，“公路工程沥青及沥青混合料实验”的计算公式和表格仍然是沿用旧版《公路沥青路面施工技术规范》（JTJ 032—94）的规定，而非新版《公路沥青路面施工技术规范》（JTG F40—2023）的规定。这一点在使用中要切实注意，以免脱开规范，导致大的错误。
2、监理单位与施工单位实验表格相比没有“监理（督）工程师意见”一栏，故软件中监理单位表格的“报表表尾风格”应选择为“试样二”，施工单位表格的“报表表尾风格”应选择为“试样一”。
3、“水泥物理性质实验”表格中，抗折强度按Mpa为单位输入值时不能生成平均值，应以N为单位输入值方能生成平均值。
4、击实、沥青最佳用量、配合比设计等需要绘制曲线的实验，输入数据后需要先按“出图”按钮，方能生成完整的实验报告资料。
三、万龙软件填写实例
万龙软件实验表格中“实验描述”、“结论”等栏不宜统一，但在使用中难以准确下结论。现将荣乌线新河至辛庄子段高速公路工程的实验内业资料填写范例提供应大家，以供参考。荣乌线新河至辛庄子段高速公路工程的实验内业资料填写范例详见下表：

第三节 质量评估资料的整理与注意事项

一、分项工程质量评估
分项工程质量评估是工程项目中间或所有交工后，将检表和试表的结果汇总，按照《公路工程质量检查评估标准》（JTG F80/1－2023）规定对分项、分部、单位工程和整个协议段工程质量进行评估。评估表式按照《公路工程质量检查评估标准》（JTG F80/1－2023）附录J所列重要有五种：分项工程质量检查评估表、分部工程质量检查评估表、单位工程质量检查评估表、协议段质量检查评估表和工程汇总表。具体使用中，分项工程质量检查评估表（如表1）填写异议较多，理解不同样，填法不同，重要存在以下问题：
1、分项工程质量检查评估表（如表1）中实测值或实测偏差值一列所列10个检测值偏少，无法填写上百个的检测值。在此，建议适当改变一下表式（如表2），增长一个附表（如表3）更方便填写。
2、分项工程质量检查评估表（如表1）中质量评估得分一列是填写加权得分，还是加权后的计算得分容易理解模糊。在此，建议适当改变一下表式（如表2），直接填写加权得分。
表1 分项工程质量检查评估表
分项工程名称： 所属分部名称： 所属建设项目：
工程部位： 施工单位： 监理单位：
（桩号、墩台号、孔号）
基本
规定

实 测 项 目
项次
检查
项目
规定值或允许偏差
实测值或实测偏差值
质量评估
1
2
3
4
5
6
7
8
9
10
平均值、代表值
合格率（％）
权值
得分

合计

外观鉴定

减分

监理
意见

质量保证资料

减分

工程质量等级评估
评分： 质量等级：
检查负责人： 检测： 记录： 复核： 年 月 日

表2 分项工程质量检查评估表
分项工程名称： 所属分部名称： 所属建设项目：
工程部位： 施工单位： 监理单位：
（桩号、墩台号、孔号）
基本
规定

实 测 项 目
项次
检查
项目
规定值或允许偏差
点数或断面数
质量评估
平均值、代表值
合格率（％）
权值
加权得分

合计

外观鉴定

减分

监理
意见

质量保证资料

减分

工程质量等级评估
评分： 质量等级：
检查负责人： 检测： 记录： 复核： 年 月 日

分项工程质量检查评估表附表
建设项目名称： 分部、分项工程名称： 工程部位桩号：
施 工 单 位： 监理单位： 评 定 日 期：
检查项目
规定值或
允许偏差
实测值或实测偏差值
备注
项次
项目名称
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
……

填表说明：“分部、分项工程名称”填写如砌筑防护工程—锥、护坡；“工程部位桩号”填写如K1+500中桥0＃台；“监理单位”填写相应驻地监理处法人单位全称（其他单位填法同）；数值及项次可根据实际情况在提供表式的基础上添加行列，一般横向可以填写20个数据；“评估日期”填写检测资料中日期最晚的，或与评估表相一致；“检查负责人”填写评估单位技术负责人。如有其他事宜应在“备注”中进行说明。

检查负责人： 检测： 记录： 复核：

3、分项工程质量检查评估时，对小桥涵的评估假如按标准规定1～3公里的小桥涵和符合小桥标准的通道进行评估，将打乱结构物的整体性。在此，建议增长子分项，每座结构物单独评估后再汇总。

二、质量评估的注意事项
1、工程大面积展开施工前，一方面要及时对的的划分单位、分部和分项工程，依据单位、分部、分项工程的划分情况进行质检资料的整理，便于完毕后的质量评估。
2、质量评估工作要安排专人进行，专人负责，评估时要切实依据《公路工程质量检查评估标准》（JTG F80/1－2023）规定和工程质检资料的实际，牢记脱离实际，盲目进行。

第四节 计量支付资料的整理与注意事项

一、计量支付资料整理
计量支付工作是公路工程施工过程管理中资金流动的重要环节，是进行投资管理和工程质量、进度控制的有效手段和方法，计量支付工作的质量和效率在某种限度上决定工程进展的顺利限度，作为计量支付工作人员要重点掌握以下内容：
（一）全面熟悉协议规定
1、费用文献的依据
根据投标人须知、协议文献、技术规范、工程量清单、补遗书和设计文献等协议组成部分执行先后顺序，查证有关工程计量支付的工程范围、内容、方法、支付单价等规定的一致性，对的理解协议文献中的差错、漏掉、模糊不清或因编制单位不同而规定不一的问题，明确计量与支付的文献依据。
2、计量与支付项目的工作范围、内容、计量方法、支付单价和有细目无数量工程的单价，以及未报单价计量项目的规定。
3、有关指定分包、指定采购的计量与支付的规定。
4、有关风险责任的规定。
（二）复核工程量
计量支付工作人员应在施工准备阶段根据设计文献和现场复测资料复核所有工程的工程量。
1、复核工程量应与工程量清单所列工程细目编号、项目名称、计量单位及单价一致，注意设计文献说明与招标文献计量项目内容的一致性。
2、复核工程量除复核所有工程计算费用控制红线外，还应按项目及其阶段进度（如年、季）计划目的规定其费用控制的界线，以便于进行阶段性费用支付校核。
3、复核的工程量应与工程量清单对比，查明差异因素，并报送监理和建设单位备案或澄清。
4、注意事项
（1）路基土石方的工程量复核，应重点复核原始测量成果的真实性、准确性和完备性。
（2）桥涵工程数量计算前应先复核设计图纸，重点纠正结构尺寸、材料数量表中的错误，以及图表不相应等情况。
（3）按照技术规范有关计量条款核算数量，注意某些已分摊或不再扣除等部位的数量计算。
（4）在计量红线计算过程中，要与规范中有关计量支付的规定相结合，应注意有关附属材料，附属部位不予计量，小体积（面积）结构不予扣除或不予增长等。
（5）路基土石方、路面工程宜按整公里桩号或以结构物分段进行计算，计量时应与之一致，以便控制计量。
（6）计量项目名称与计量内容的一致性。如土石方中填方量是指所有运用方、借方的总称，内容涉及挖、运、压、整平等；而非运用的弃方才按挖方计量。
（三）现场调整
为了计量与支付工作更切合实际，避免或减少工作差错，计量支付工作人员应在准备阶段和计量工作过程中进行现场调查与核算。
1、掌握现场水文、地质、地形等实际施工条件以便准确地复核工程量，拟定费用支付控制限界。如地形复杂，应通过调查或勘探具体划分土质变化界面。
2、了解施工条件发生的变化及其对支付费用的影响。如建设单位改变取土场位置引起施工便道运距或条件的改变、取土场土质情况变化（如不适宜土、清除数量及其表层土弃土运距、土石成份的改变）和勘测资料漏掉的地下文物、通讯管线、电力设施、水利设施等均对工程计量与费用产生影响，需具体掌握并在计量支付中按协议规定予以解决。
3、掌握建设单位为施工单位进场施工完毕拆迁、提供工程永久性和临时施工用地情况以及施工单位人员、设备进场、施工准备情况，记录建设单位和施工单位履约表现，以解决变更、索赔（或偿金）及协议纠纷等有关费用支付事宜。
4、现场调查应具体记录，并将其对工程实行和工程量的影响告知建设单位和监理，必要时应规定对其复核，书面确认，作为下一步费用计量的补充文献依据。
二、计量支付工作注意事项
1、工作时效性
计量支付应有严格的时间控制，平常必须加大这方面的工作力度，保证准时完毕，避免导致工作被动。
2、数据准确性
计量支付工作人员必须做到工作认真、扎实，保证数据计算的准确性，严格做好计量支付台帐和工程变更台帐，杜绝计量支付工作中出现漏计、错计现象。
3、人员稳定性
计量支付工作应固定专人负责，规定具有一定的造价专业知识，和工作经验，了解工程相关专业知识，并保证人员的相对稳定，应经常进一步施工现场，掌握工程总体进展情况和具有较好的沟通协调能力，注意加强相关单位信息联系，努力保持信息获取的一致性。

第四章 竣工资料的整理与归档

第一节 档案案卷构成及质量规定

一、术语
1、案 卷：由互相联系的若干文献材料组合而成的一种档案保管单位。
2、立 卷：按照一定的原则和方法，将文献分门别类整理成案卷，亦称组卷。
3、卷内目录：案卷内登记文献材料及其排列顺序的目录。
4、卷内备考表：说明案卷内文献材料状况的表格。
5、档 号：档案的编号，其中涉及项目代号、案卷分类号和案卷号。
6、建设工程文献：在工程建设过程中形成的各种形式的信息记录，涉及工程准备阶段文献、监理文献、施工文献、竣工图和竣工验收文献，也可简称为工程文献。
7、工程准备阶段文献：工程开工以前，在立项、审批、征地、勘察、设计、招投标等工程准备阶段形成的文献。
8、监理文献：监理单位在工程施工和缺陷责任期监理过程中形成的文献。
9、施工文献：施工单位在工程施工过程中形成的文献。
10、竣 工 图：工程竣工验收后，真实反映建设工程项目施工结果的图样。
11、竣工验收文献：建设工程项目竣工验收活动中形成的文献。
12、建设工程档案：在工程建设活动中直接形成的具有归档保存价值的文字、图表、声像等各种形式的历史记录，也可简称工程档案。
二、案卷组成及其立卷规定
1、案卷由案卷封面和卷脊、案卷内封皮、卷内目录、卷页（涉及件封面、件内目录）及卷内备考表组成。案卷封面内容应打印在与卷盒颜色相近的牛皮纸上，贴在相应位置。或者打印在蜡纸上，用黑色油墨印刷在案卷封面。
2、立卷要遵循科技文献的形成规律，保持案卷内科技文献材料的系统联系，并要便于档案运用和保管。
3、案卷内科技文献材料所反映的工程项目情况和有关管理活动内容必须真实、准确、齐全、完整，且做到手续完备。
三、卷内文献材料的排列
1、管理性文献按问题或重要限度排列；
2、项目技术文献材料按来往文献、质量评估、原材料实验文献、施工原始记录等顺序排列；
具体自（抽）检资料所用表式见附件十四。
3、声像（照片）按《照片档案管理规范》（GB/T11812-89）的规定组卷。一般以一组照片为单位填写文字说明（分组说明），表达一组照片的内容基本
