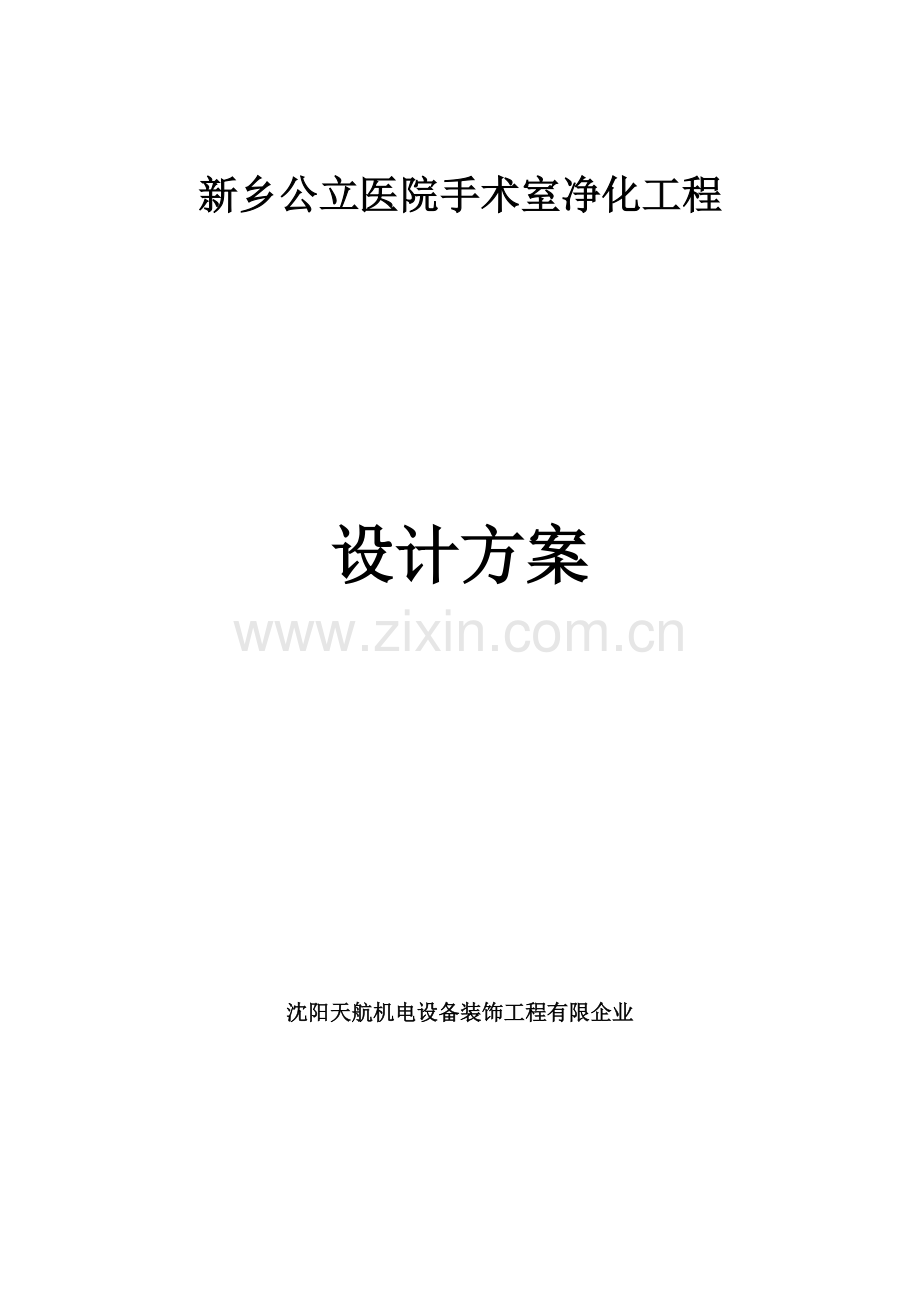

新乡公立医院手术室净化工程

设计方案

沈阳天航机电设备装饰工程有限企业

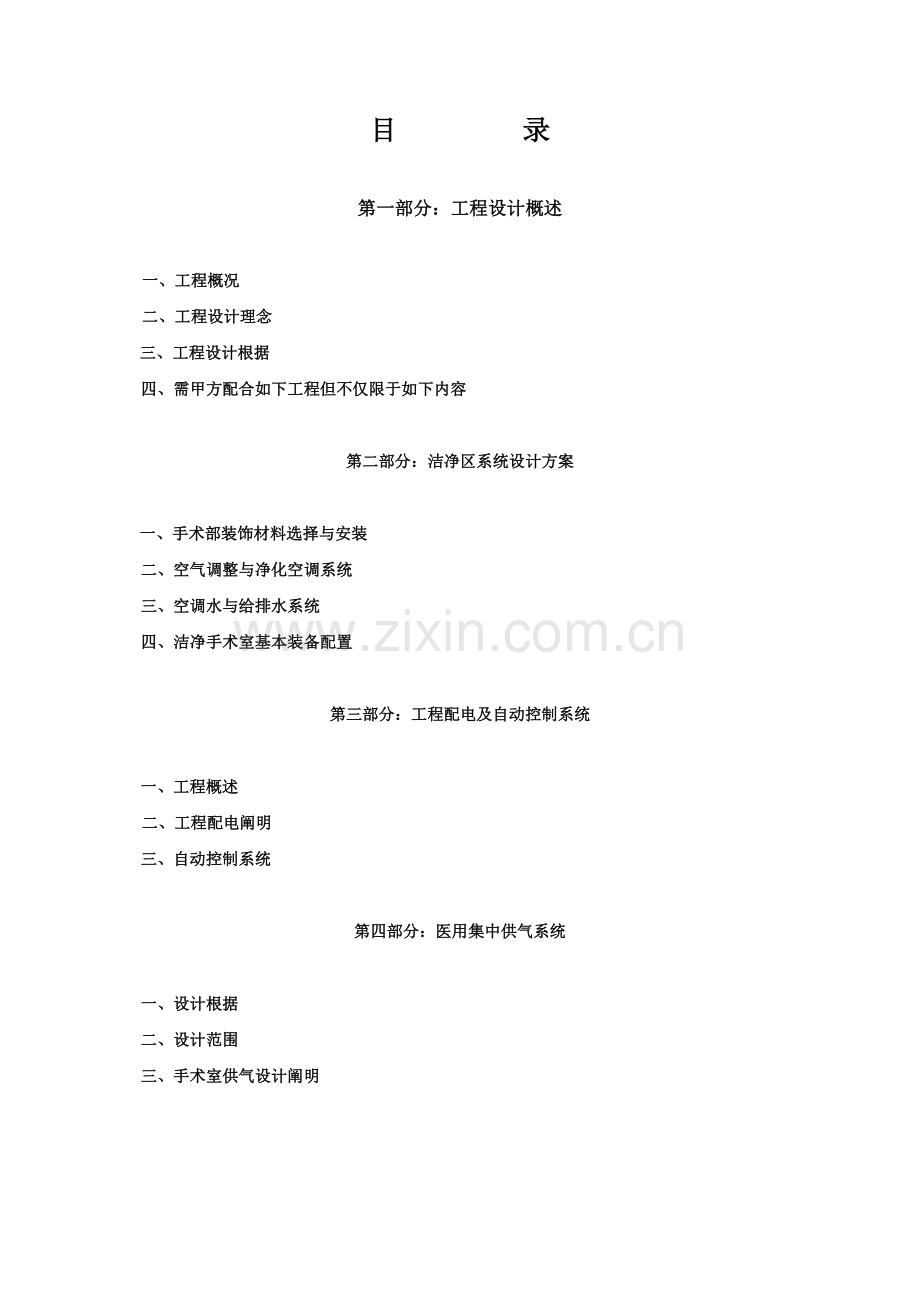

目 录

第一部分：工程设计概述

一、工程概况
二、工程设计理念
三、工程设计根据
四、需甲方配合如下工程但不仅限于如下内容

第二部分：洁净区系统设计方案

一、手术部装饰材料选择与安装
二、空气调整与净化空调系统
三、空调水与给排水系统
四、洁净手术室基本装备配置

第三部分：工程配电及自动控制系统

一、工程概述
二、工程配电阐明
三、自动控制系统

第四部分：医用集中供气系统

一、设计根据
二、设计范围
三、手术室供气设计阐明

新乡市公立医院
净化工程设计方案

第一部分：工程设计概述
一、工程概况
1.本工程名称地点
A、工程地点：新乡市公立医院病房楼第六层
B、施工单位：沈阳天航机电设备装饰工程有限企业。
2.平面布局形式
本次选择是“外周回收型”平面流程，该流程设计理念是认为术后器械、物品、血水、脓水等是最污染，不能交叉，要通过专门走道送出去，认为污物处理是最重要。并且术前工作人员、病人按照不一样流线进入手术部，有助于院方从管理上来实现洁净手术部“洁污分离，流线最短”之一设计理念。外周回收型是一种国内外目前使用最多、对院内感染控制得最佳平面设计类型，在一次性医疗器材、用品使用带来废弃物日益增长今天，外周回收型越来越被医院所推荐和接受。这种洁污双通道形式，分为洁净区、准洁净区、清洁区。
3.建筑面积
手术部建筑面积为105m2，洁净区面积为105m2。
4.房间类型
门诊手术部内设：2间洁净手术室，其中：Ⅱ级手术室1间、Ⅲ级手术室1间，洁净走廊；手术部设备层设于七层。
5.工程内容
洁净区及准洁净区装饰装修、洁净空调、电气照明、自动控制、医用供气、背景音乐、网络系统、监控系统等设备材料供应与安装。
二、工程设计理念

以洁污分流，流程短捷，科学合理，高效环境保护为原则；
以突出人性化设计、优良性能价格比和省时高效完美统一为宗旨。

四、工程设计根据
1.招标文献
根据新乡市公立医院手术室净化工程设计规定及我企业设计图纸而编制。
2.国家规范
◆ 《医院洁净手术部建筑技术规范》 （GB50333—）
◆ 《洁净厂房设计规范》 （GBJ73）
◆ 《通风与空调工程施工及验收规范》 （GB50243—）
◆ 《建筑安装工程施工技术操作规程》 （设备类）
◆ 《医院消毒卫生原则》 （GB15982—1995）
◆ 《洁净室施工及验收规范》 （JGJ71—90）
◆ 《综合医院建筑设计规范》 （JBJ49—88）
◆ 《空气过滤器》 （GB/T14295—93）
◆ 《高效空气过滤器》 （GB/T14295—93）
◆ 《高层民用设计防火规范》 （GB50045—95）
◆ 《建筑设计防火规范》 （GBJ16—87）
◆ 《采暖通风与空调调整设计规范》 （GBJ19—87）
◆ 《装饰工程施工及验收规范》 （GBJ210—83）
◆ 《民用建筑电气设计规范》 （JGJ/T16—19）
◆ 《医用中心吸引系统通用技术规范》 （YY/T0186—94）
◆ 《医用中心供氧系统通用技术规范》 （YY/T0187—94）
◆ 《军队医院洁净手术部建筑技术规范》 （YYB001—1995）
除遵照上述现行有关国标外，还要参照工程质量评估原则有关规定。
三、设计参数表
1.洁净手术部洁净用房等级参数
等 级
沉降(浮游)细菌最大平均浓度
空气洁净度级别
I
洁净手术室
手术区0.2个/30min. Φ90皿(5个/m3)
周围区0.4个/30min. Φ90皿(10个/m3)
手术区100级
周围区1000级
洁净辅助用房
局部百级区0.2个/30min．Φ90皿(5个/m3)
周围区0.4个/30min. Φ90皿(10个/m3)
1000级
(局部100级)
II
洁净手术室
手术区0.75个/30min. Φ90皿(5个/m3)
周围区1.5个/30min. Φ90皿(10个/m3)
手术区1000级
周围区10000级
洁净辅助用房

1.5个/30min. Φ90皿(150个/m3)
10000级
III
洁净手术室
手术区2个/30min. Φ90皿(75个/m3)
周围区4个/30min. Φ90皿(150个/m3)
手术区10000级
周围区100000级
洁净辅助用房

4个/30min . Φ90皿(150个/m3)
100000级
IV
洁净手术室

5个/30min　．Φ90皿(150个/m3)
300000级
洁净辅助用房

5个/30min　．Φ90皿(175个/m3)

附表1
2.重要技术指标表
附表2
名 称
静压差pa
换气次多次/h
截面风速(M/S)
温度
℃
相对湿度%RH
最小新风量
噪音
dB(A)
最低照度lx
M3/h/人
次/h
尤其洁净手术室
+8
/
0.25-0.30
22-25
40-60
60
6
2
350
一般洁净手术室
+5
18-22
/

22-25
35-60
60
4
≤50
350
体外循环室
+5
17-30
/

21-27

/
3
≤60
150
无菌敷料、器械、
+5
10-13
/

21-27

/
3
≤60
150
护士站
+5
10-13
/

21-27
≤60
60
3
≤60
150
麻醉室
-8
10-13
/

21-25
30-60
60
4
≤55
150
刷手间
>0
10-13
/

21-27
≤65
/
3
≤55
150
洁净走廊
0-+5
10-13
/

21-27
≤65
/
3
≤52
150
更衣室
0-+5
8-10
/

21-27
30-60
/
3
≤60
200
清醒室
0
8-10
/

21-25
30-60
/
4
≤50
200
清洁走廊
0-+5
8-10
/

21-27
≤65
/
3
≤55
150

四、需甲方配合如下工程但不仅限于如下内容
1. 土建部分
1） PVC地板铺设前地基准备规定：
² 湿度：根据胶水生产商意见，地基含水率（重量比例）应不不小于3%，遇天气原因或外来水分，应使空气流通，并及时抹去表面水分。施工场所空气湿度应保持在20%-75%。
² 表面硬度：用锋利凿子迅速交叉切划表面，交叉处不应有爆裂（不低于1.2兆帕）。
² 表面平整度：用2米直尺检查，高下落差不不小于±5㎜。
² 表面密实度：表面不得过于粗糙，不得有过多孔隙。对轻微起砂地面应作表面三角化。
² 裂隙：不得有宽度不小于3mm裂隙。面层不得有空鼓。
² 表面清洁度：油污、蜡、漆、颜料等残存物质必须清除。
² 温度：铺设场地温度以15℃以上不适宜在5℃如下30℃以上施工。
² 在施工过程中保持不间断电源（220伏，50赫兹）。
² 在施工过程中保持不间断大流量水源
² 设备层楼面开孔、开洞、开槽及表面复原；
² 修筑空调机组所用基础，并在设备层提供一路DN32加湿用水管道，供加湿器使用。
² 设备层还需合适考虑地漏，供排水用。
² 土建隔墙修筑：甲方按乙方提供土建配合图纸进行墙体修筑，墙体表面抹平。
2. 冷热源部分
冷热源由医院中央空调提供，过渡季节由风冷热泵提供。
3. 配电部分
院方将双路电源线引入手术部总配电箱，总配电箱具有双路切换装置，手术部总配电箱由院方提供，其后线路由我企业负责。设备层总配电柜由院方提供，并且总配电箱具有双路切换装置，其后线路由我方负责。
4. 运送
甲方负责在其既有设备性能许可范围内提供乙方人员、设备、材料垂直运送；或甲方未有有关设备但协助乙方处理人员、设备、材料垂直运送。
5. 消防
甲方向乙方工程管理人员及施工人员指定消防通道，并用指示牌标明。
6. 其他
其他需甲乙双方配合之事宜另行协商。
※ 本设计方案,仅合用于新乡市公立医院手术室工程投标。

第二部分： 洁净区系统设计方案
一、手术部工程构造装饰设计
根据新乡市公立医院手术室净化工程设计规定及《医院洁净手术部建筑技术规范（GB50333—）》对洁净手术部构造装饰材料特殊规定，本方案选择医用洁净手术室专用进口电解铝板、进口PVC卷材地板作为构造装饰主导材料。
※ 洁净区域装饰
1.洁净手术室装饰材料选择

※ 洁净区域装饰
洁净手术室采用圆弧工艺设计方式，墙壁、吊顶选择高承重钢构造框架，内加电解铝板做饰面，地板选择进口PVC复合卷材地板。

1.1、墙壁、吊顶装饰
◆ 电解铝板特点：
具有强度高、抗撞击、保温隔热、隔音性能好、耐酸碱、抗腐蚀性强、不产尘及不积尘等特点。
◆ 电解铝板装饰工艺：
采用特种高强度金属龙骨作为墙壁框架，以特种扣件及焊接工艺，将电解铝板与龙骨固定；吊顶采用特种上人轻钢龙骨作为吊顶框架，以特种扣件及焊接工艺，将电解铝板与龙骨固定；电解板以模板形式现场专业组合安装。墙壁与墙壁、墙壁与吊顶、墙壁与地面之间以倒角过渡，无卫生死角；电解铝板背面衬加防水石膏板，提高墙壁板及吊顶板强度，同步具有防火、防水、保温、隔音等做用；电解铝板正面以特种工艺喷涂抑菌涂料，具有光滑、无缝隙、不起尘、克制细菌生长、耐酸碱、抗腐蚀、易擦洗等特点。
◆ 构造装饰效果：
洁净手术室墙面、吊顶采用电解铝板装饰，使整个手术室浑然一体、整洁、美观（表面颜色待定）。
◆ 手术室吊顶高度为3000mm。
1.2、地面装饰
◆PVC地板特点：
§具有P级耐磨性能，严格执行欧洲原则，使该种地材具有较常使用寿命，
§防火性能到达B1级“难然”防火规定，到达抗烟头及抗热灼伤。
§具有超强抗重压能力，重物压过不适宜变形残存凹陷度到达0.04毫米。回弹性好，可慢慢恢复原形。
§ 防水抗洗刷、防滑、耐消毒剂及化学药物腐蚀。 并且抗污能力强，易于清洁保养。
§ 吸音效果好，脚感舒适，可起到缓冲作用，使人们在行走时舒适放松。
◆ 铺制工艺：
地板与地面采用进口专用环境保护胶粘接，地板之间接缝采用同质专用焊条焊接、刨平使地面形成一体；地板与墙面连接采用圆弧过度，以保证墙角不积尘；便于卫生打扫。
◆ 装饰效果：
可作出简朴明快图案，使手术部整体装饰更具艺术美感，以改善医护人员工作环境（表面颜色待定）。
1.3、门配置
◆ 每间手术室洁净走廊侧设置一樘单开平移悬挂式脚感应电动密封门,具有如下特点：
§ 门体为优质钢板，表面做静电粉末喷塑处理。
§ 动力梁为铝合金型材，特有V型轨道和圆弧凹槽设计，满足关闭时密封规定，整体构造合理、可靠，寿命到达10万次以上；门体设计采用经表面喷塑大平面钢板，符合医院手术室使用卫生规定。
§ 活动门运行平稳，手动推拉力不不小于100N。
§ 专用控制器和脚感应开关性能优越，医护人员只需将脚伸入开关盒，自动门即能开闭。也可用手控开关操作。
◆ 每间手术室污物走廊侧设置一樘单开手动密封门。
※构造装饰其他阐明
1、地板铺制时选用不一样颜色，以此对洁净区、准洁净区、清洁区加以辨别，以房间门卫分界线。
2、未再集中管井内单组或单根上、下水管及回风管，采用木龙骨固定后，用8厚埃特板包封，其层面位置同所在位置墙面。
3、门装饰：区域内所有门均采用不锈钢门，颜色同辅间隔墙；所有房间门都设有门锁；防火门院方自行处理。
4、窗装饰：范围内所有土建墙外窗均为密闭双层窗（甲方负责）
5、手术室内不设喷淋，仅装烟感，且消防水管不适宜横穿手术室天花之上，如无法防止，应采用对应措施，保证水管密封不得发生渗漏。
二、 空气调整与净化空调系统
1、工程现场气象参数
◆ 室外计算干球温度： 冬季 -8℃
夏季 35.1℃
夏季日平均温度 30.3℃
◆ 冬季室外计算相对湿度: 61℅
◆ 夏季室外计算湿球温度: 27.8℃
◆ 室外风速:
冬季 2.7m/s
夏季 2.3m/s
◆ 大气压力:
冬季 1017.6hPa
夏季 996 hpa
2、净化空调系统确定
洁净手术部装饰构造在于保持内部洁净环境，而净化空调系统在于发明内部洁净环境；因此，为保证各洁净手术室、辅助用房及洁净走廊温湿度规定；控制洁净区空气中细菌、尘埃等有害颗粒浓度，到达工作区设定洁净度；维持空气从洁净度高至低梯度压力分布；最大程度减少手术过程中潜在感染风险；把净化空调系统设计与施工定为洁净手术室工程关键部分。
※ 先进节能空气处理方式级系统节能设计
所有空气循环处理机组均采用先进可靠变频器对风机进行控制。当空调系统运行初期，初、中、高效过滤网比较洁净，系统阻力比较小，通过变频器调整风机马达工作频率，减少风机转速，使风机马达处在低频功率工作状态；伴随使用时间增长，各级过滤网逐渐阻塞，系统阻力增大，通过变频器逐渐提高马达转速，提高风机马达频率和功率，使得系统风量恒定，保证各洁净区洁净度及换气次数。从各级过滤网开始使用到更换，风机马达工作功率对应从小抵达逐渐增长。相比定风量阀方式，风机马达工作功率一直处在固定最大功率，使用变频器控制，可以节省空调机组运行电量。空调机组采用变频器可以实现变频软启动，运行平稳，防止过大启动电流对电网冲击。且空调机组可以实现无极调整，可在洁净室不使用时实现低频低风量值班运行，有效维持手术室洁净度及正压同步防止庞大能量消耗。
※ 抗菌保洁措施
净化空调系统共采用九台空气处理机组。空气处理机组设置G4+F8级别两级过滤网。净化区内送风末端采用H14级别高效过滤器。Ⅰ级手术室下回风采用F6级别中效过滤器带阻尼龙过滤器；洁净走廊及辅助用房上回风口采用F6中效过滤网带尼龙过滤网。多重级别过滤网做合理布置，保证室内洁净度符合设计规定。为防止系统二次污染（净化空调很重要一种方面是消除二次污染隐患，机组内盘管由于长期潮湿，过滤网上积累大量灰尘，轻易繁殖微生物及释放出有害有味气体和大量有害代谢物、碎片，引起二次污染），净化工程中采用如下措施：首先在空气处理机盘管前加F8级别高效过滤器，保证盘管洁净、不积尘；另一方面，在机组构造上将盘管设置在正压段，以利冷凝水顺利排除并防止空气倒吸，彻底杜绝因积水而滋生细菌，污染和臭气问题。空调机组盘管翅片采用防腐亲水膜平翅片，有效减少系统中水滴，平翅片也不易积沉积菌；通过高中效过滤网设置在风机后正压段，使过滤器之后机组空间处在正压状态，防止没有通过过滤脏空气进入系统送风内；在控制上当循环风机接到正常停机指令后，风机仍保持2~3分钟延时运行，以保持表冷器干燥。通过以上措施能有效消除二次污染隐患。
为了更好控制室内温度，在空气处理循环机组送风管上均安装一种电加热装置。
3、系统气流组织形式

为保证洁净手术室及其他洁净区对空气洁净度规定，科学合理洁净区洁净空气气流组织是非常重要，对本工程空气气流组织如下：
◆ 原则洁净手术室（Ⅱ类），设计为专用集中送风装置（尺寸不不不小于2600㎜×1800㎜）顶部集中送风，阻尼回风口双下侧均匀回风，使包括手术台一定区域处在洁净气流形成主流区内。
◆ 一般洁净手术室（Ⅲ类），设计为专用集中送风装置（尺寸不不不小于2600㎜×1400㎜）顶部集中送风，阻尼回风口双下侧均匀回风，使包括手术台一定区域处在洁净气流形成主流区内。
◆ 十万级洁净走廊采用上回风，其内洁净辅助用房设计为专用高效送风口顶部乱流送风，顶部回风。
4、新风系统确定
洁净区新风系统，设计为强制性集中新风系统，由独立新风空调机，通过变频调速及电动阀调整，为各净化空调系统强制送入定量新风（其中每间Ⅰ级手术室新风量按1000m3/h设计，每间Ⅱ级手术室新风量按1000m3/h设计，每间Ⅲ级手术室新风量按800m3/h设计，其他房间及走廊均按4次/时新风换气次数设计。），以满足各洁净区域对新风需要。新风管设电动调整阀及定风量阀并且电动阀与送风机联动；新风口安装新风百叶及四层铝网。
5、排风系统确定
手术室、麻醉准备、隔离病房均采用独立排风系统，排风机与洁净空调机组联动，并能灵活控制，便于满足各手术室排风需要。
排风系统设有止回阀及手动调整阀。
6、净化空调机组性能及特点
本方案选用雅士手术室专用组合式净化机组，其性能及特点如下：
◆ 箱体
·框架采用高强度铝合金异型材，具有封闭式控式构造，表面经阳极化处理，使其更耐腐蚀，外形更美观。
·铝合金框架内表面采用雅士专利双腔防冷桥构造，可保证在国标凝露试验条件（GB/T14294-93）下，机组表面无结露现象。
·箱板为双面保温板，外板采用外贴PE保护膜之烤漆镀锌钢板，内板采用不锈钢板。箱板内注高密度硬质聚氨酯一次发泡成型，厚度达50mm，箱板内外板之间采用雅士专利隔断式防冷桥构造，以保证内、外板之间冷桥。
——内表面清洁、平整，不锈钢板可耐多种消毒剂清洗，尤其适合于净化空调系统。
——保温性能好：传热热阻〉0.86m2K/W。
——强度卓越：机内静压1500Pa之内，箱板无变形，最大可承受2500Pa机内静压。
——隔声性能优良：隔声试验表明，箱板隔声性能如下（50mm厚箱板）：
中心频率（Hz）
125
250
500
1000

4000
消声值
20
33
38
42
44
45
——内外同为金属板材，防火耐腐，使用寿命长。
·尤其设计之“0”形中空胶边，能有效防止组合缝隙处空气泄漏，使机组具有良好气密性。机组内静压1000Pa时，机组漏风率不不小于1%。
◆ 冷热盘管
·冷热盘管采用15.88mm无缝紫铜管、防腐亲水铝箔经低速机械胀管而成，传热、防腐性能卓越。
·蒸汽盘管采用双腔内置蒸汽分布管构造，可防止高速蒸汽对管口冲蚀，并且蒸汽分布均匀，可提高换热效率。
·冷热水盘管及蒸汽盘管均采用电脑选型软 件进行选型设计，适于多种处理工况。
·盘管耐压试验压力为25kg/cm2
·可提供直接蒸发式盘管及铜箔盘管等供顾客选择。
◆ 风机、电机
·风机为经美国“AMCA”认证进口优质双进风前弯或后弯离心风机，强度高，噪声低，性能稳定；有系列化产品可供选择，以满足不一样场所风量、风压规定。
·电机为国际名牌全封闭风扇冷却鼠笼型三相异步电动机，进口轴承，防护等级为IP55，F级绝缘。原则配用电源为380V/3P/50Hz。
·采用新型欧时带轮，锥套装配式构造，加工精密，平衡性能好，拆装以便，使皮带传动更为可靠。
·采用弹簧减震，保证减震效率高达95%以上。
◆ 过滤器
·初效过滤采用多层铝网内置尼龙网复合板式过滤器，容尘量大，清洗以便，结实耐用，永久性无需更换；截留效率可达70%（AFI）以上。
·中效过滤器采用袋式过滤器，滤料为进口超细玻璃棉或超细合成纤维外加被覆补强成型，过滤效率可达90-95%（NBS原则，比色法）。容尘量大，使用寿命长。
亚高效过滤器采用箱式过滤器，滤料为进口超细玻璃棉纤维经特殊加工而成滤纸，自息性密封胶，过滤效率达95%以上（0.3微米D.O.P原则，激光粒子计数法）。大风量。低阻力，每个过滤器均通过0.3微米D.O.P测试，符合美国联邦209规定。
·高效过滤器采用大风量、低阻型箱式过滤器，；滤料为进口超细玻璃棉经特殊加工制成滤纸，自息性密封胶，过滤效率达99%以上（0.3微米D.O.P原则，激光粒子计数法）。每个过滤器均通过0.3微米D.O.P测试外，还通过自动扫描测试，保证完全没有泄漏，符合美国联邦209规定。
◆ 紫外杀菌灯
·紫外线可有效杀灭驻留于机组内表面只各类细菌。
·紫外灯波长253.7nm，与市售紫外灯管可互换，所配镇流器也可与市售一般镇流器互换。
7、电极加湿器性能特点及使用条件
7.1本工程选用电极式加湿器。 具有如下特点：
◆ 自动控制加湿，通过设定工作湿度点，使环境湿度衡定于工作湿度点，加湿精度高。
◆ 自动检测水质，进行自动上水和排水。
◆ 使用多孔网状电极，防腐防垢，使用寿命长。
◆ 设有水质调整，合用于各个地区不一样水质。
◆ 低温洁净加湿，无菌、无二次污染。
◆ 本加湿器是医院洁净空调理想选择。
7.2本工程选用电极式加湿器使用条件
u 环境温湿度：电极加湿器智能控制板或智能电控箱周围 温度0-40℃ 湿度<80%RH
u 进水水质：洁净自来水或软化水。电导率：300～1000micros/cm之间
注：电极加湿器不能使用去离子水或蒸馏水。
u 水质硬度：200～400PPM之间
u 进水温度：0-40℃
u 进水压力：0.1-1.0MPa
8、洁净送风管道系统
本方案充足考虑到手术部空调大风量也许带来空调噪声超标问题，在风管设计上采用低速风管系统，主风管风速≤6m/s，支管风速≤3m/s，室内回风口面风速≤1.6m/s,走廊回风口风速≤3m/s，送风管、回风管均设置优质微孔式消音器，有效减少室内噪声。
为了保证各手术室送风、回风、新风、排风调整与平衡，保证洁净手术部整个洁净空间压力梯度分部，本方案为各个送风系统设计选配了优质风量控制装置。
◆ 风管部件、防火阀、消声器、电动阀、手动密封阀、定风量阀均设计选用高质量、性能优良可靠产品。
◆ 洁净风管主材选用优质镀锌板,由专用机械设备及工具现场制作,制作前清洗板面油污及尘垢,制成后用塑料膜封口,保持管道内部清洁。
◆ 风管与法兰采用钢铆接; 风管安装连接选用专用密封胶条密封。
◆ 风管保温采用橡塑板,保温效果好,对环境影响小。
◆ 详细施工工艺见施工组织设计方案。
四、空调水与给排水系统
1、净化空调冷热源方式选择
本项目空调冷热源由医院提供，过渡季节由风冷模块机组提供冷热源，为保证系统除湿效果，规定设计冷水供回水温度为7/12℃。加湿采用电极加湿方式，加湿水由院方提供。

2、净化空调水系统管道选择
医用净化空调供、回水采用两管制,管道最高点设置自动排气阀，管道最低点设置泄水阀，冷凝排水设置U型水封，冷凝水按规定坡度排至近来地漏。
3、净化空调水系统管件选择
水管接机组设有软接头,滤水器,压力表,温度计，电动水阀及手动阀；
管道系统采用橡塑保温管壳保温,冷凝水就近排泄至泄水点；
本工程使用水阀DN50及如下规格，采用闸阀、铜材质；DN65及以上规格采用蝶阀、铸铁材质。
4、刷手槽及给排水系统阐明
◆ 刷手间洗手槽采用亚光不锈钢材质制造,防水溅内弧设计；
◆ 水嘴控制方式为腰碰式；
◆ 恒温加热出水,并具有温度可调功能；
◆ 洗手槽配有感应皂液器；
◆ 洗手池内设不锈钢密封地漏。
◆ 规定在刷手间预留DN25自来水冷热水，预留DN65下水管或地漏。
五、洁净手术室基本装备配置
1、装备配置表
附表6
设 施 名 称
数 量
备 注
手术室集中控制器
1台/间
含计时器
医用供气板（五气）
1套/间

医用插座板
3套/间

嵌入式药物柜
1台/间
1300×900×300㎜
嵌入式器械柜
1台
1300×900×300㎜
嵌入式麻醉柜
1台/间
1300×900×300㎜
观片灯
1台/间
六联
刷手槽
1台

写字板
1台/间

输液直轨
2套（含4套吊钩）

2、多种装备配置特点
手术室内器具，边框为圆弧形优质铝合金材料，不积尘易清洁；箱体面板为304不锈钢耐腐蚀材质，表面采用拉丝处理工艺，使不锈钢表面无眩光现象，可缓和医护人员视觉疲劳，不影响手术正常实行。
2.1、医用供气装置：
医用供气装置应分别设在手术台病人头右侧顶棚（手术吊塔）和靠近麻醉机墙面下部（医用墙式供气箱），底边高度距地1000㎜～1200㎜，麻醉废气排放装置也应设在手术台病人头右侧。
2.2、医用插座板
◆ 医用插座板设在墙面下部以便位置，底边高度距地300㎜。
◆ 医用插座板设六孔多功能电源插座两套，380V16A电源插座两套。
◆ 医用插座板设等电位接地端子两套。
2.3、药物柜、器械柜、麻醉柜
◆ 药物柜、器械柜设在病人脚侧墙内以便位置，麻醉柜设在病人头侧以便操作位置。
◆ 药物柜、器械柜、麻醉柜为圆弧流线型铝合金边框。
◆ 药物柜、器械柜、麻醉柜箱体为304不锈钢耐腐蚀材质，表面采用拉丝处理工艺处理。2.4、观片灯
◆ 观片灯安于手术主刀医生对面以便观看位置。
◆ 观片灯为圆弧流线型铝合金边框。
◆ 透光玻璃板平整，透光效果好，照度均匀。
◆ 弹簧夹片轮松紧适中，取夹片以便，便于操作。
2.5、记录台
◆ 记录台安于记录书写以便位置。
◆ 记录台为圆弧流线型铝合金边框。
◆ 内部照明灯开关与翻板门联锁。
2.6、情报面盘（集中控制器）详见自动控制。

第三部分：工程配电及自动控制系统
一、 工程概述：
本工程为新乡市公立医院洁净手术部净化工程。
医院属于一级用电负荷，由院方提供到设备层和手术层总配电箱必须为双路电源（带双路切换）。（如条件容许，应配置应急电源）每层总配电动力箱由业主按照我司规定提供。
二、 工程配电阐明：
（一）强电系统阐明
本工程设备层共设置设备4台。设备层配电采用TN-S系统。
手术部共设置2间手术室，手术室配电负荷为10KW，辅助房间及走廊配电负荷为5 KW。手术室及辅间配电采用TN-S系统。
TN-S系统，该系统N线和PE线是分开，所有设备外漏可导电部分与公共PE线相连，在正常状况下，保护线PE上没有电流，故设备外壳不带电。该系统长处在于公共PE线在正常状况下没有电流，因此不会对接于PE线上其他设备产生电磁干扰，对安全可靠性规定较高及设备对电磁干扰规定较严场所尤为适合。
（二）强电配套工程
2.1、每间手术室干线独立敷设，每个手术室配置一套独立电源控制箱，
2.2、每台净化机组干线独立敷设， 每台机组配置一套独立电源控制箱。
2.3、每间手术室配置一台等电位接地端子箱，地线阻抗不不小于1.0欧姆。等电位连接在一定程度上可减少室内间接接触电击接触电压和不一样金属部件间电位差，并消除自室外经电气线路和多种金属管道引入危险故障电压危害。
2.4、每间手术室设置3套组合电源插座箱, 其中2套，每套插座箱设置三个单相万能插座，每套插座箱设置两个接地端子，一套为二个单相万能插座和一种三相动力插座，供设备用。分别接在不一样相序上,使室内三相电保持平衡。
2.5、照明
◆ 洁净手术室照明采用嵌入型三管荧光净化密封灯带,环型布置于送风单元外侧,在集中控制面板上实现三环控制，当照明灯所有使用时，室内平均照度达400LUX以上。
◆ 走廊照明采用嵌入型双管荧光净化灯，平均照度达200LUX以上。
◆走廊照明采用多点控制，尽量节省能源损耗。
◆ 每间手术室门顶上设1个手术中指示灯。
2.6、系统配线
2.6.1金属线槽敷设
所有主线采用金属线槽敷设。电线（缆）在线槽内有一定余量，不得有接头。电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。同一回路相线和零线，敷设于同一金属线槽内；同一电源不一样回路无抗干扰规定线路可敷设于同一金属线槽内；敷设于同一金属线槽内有抗干扰规定线路用隔板隔离，或采用屏蔽电线且屏蔽护套一端接地；电线按回路编号分段绑扎，绑扎点间距不应不小于 2m。
2.6.2金属线管敷设
所有照明及插座等分支线采用金属线管敷设。不一样回路、不一样电压等级和交流与直流电线，不应穿于同一导管内；同一交流回路电线应穿于同一金属导管内，且管内电线不得有接头。
采用刚性导管经柔性导管与电气设备、器具连接。柔性导管长度在动力工程中不不小于 0.8m，在照明工程中不不小于 1.2m；
2.6.3电缆及导线选型
本工程强电采用交联聚乙烯绝缘聚乙烯护套电力电缆（YJV）和BVV型铜芯聚氯乙烯绝缘聚氯乙烯护套电线（BV型铜芯聚氯乙烯绝缘电线）。电缆及电线严格按照下表选型。

0.6/1KV YJV电力电缆在空气中载流量表
标称截面（㎜2）
16
25
35
50
70
90
120
150
185
240
单芯流量（A）
100
140
175
210
270
340
400
460
530
625
BV型铜芯聚氯乙烯绝缘电线载流量表
标称截面芯×（㎜2）
1.0
1.5
2.5
4
6
10
明敷设长期
载流量（A）
25℃
19
24
32
42
55
75
35℃
16
20
27
36
47
64
导线电阻20℃时≤（Ω/Km）
18.1
12.1
7.41
4.61
3.08
1.83

（三）弱电系统阐明及配套工程
为使手术部工作流程愈加简洁，提高工作效率。本工程设计配套弱电系统包括：电话对讲系统、背景音乐系统、网络系统。
1、背景音乐系统

1.1、系统概述
背景音乐系统由主机、扬声器、音量控制开关
及系统布线等构成。主机设于护士站，与多功能厅以
主线相连。
1.2、系统布置
◆ 手术室各设一种扬声器，走 廊每隔6～8米设一种扬声器。扬声器所有采用吸顶安装方式。
◆ 走廊内，每个扬声器设音量开关一套，可独立控制。
◆ 手术室集中控制面板可实现手术室内音量控制及独立点播。
◆ 系统布线引至护士站控制主机。
背景音乐系统可以实现紧急广播、平常公共广播、在活动场所播放
音乐、舒缓医护人员工作压力、与消防控制中心相连实现火灾广播等功能。
2、电话对讲系统

2.1 系统概述
手术部电话对讲系统由电话互换主机、单元分机及系统布线等构成。电话互换主机配有外线预留插口，可实现与外线联通。
2.2 系统布置
◆ 每个手术室集中控制面板设有免提电话分机
◆ 电话互换主机设在护士站，系统布线引至护士站集线器
电话对讲系统可以提高手术部内医护工作人员工作效率，减轻手术护士劳动强度，可以及时处理紧急状况等。
3、网络系统

3.1、系统概述
手术部网络系统由网络集线器、网络信息点及系统布线构成。网络主线由院方按照我方规定提供到位。
3.2系统布置
◆ 每间手术室在墙上设置2个网络信息点
◆ 在护士站设置一台网络集线器
◆ 系统布线引至护士站集线器
网络系统可实现远程会诊、远程手术指导、网上资料查询及信息传播等功能。
二、自动控制系统
一、集中控制器功能阐明

一. 功能特性
北京时间显示：
◆ 时间调校功能
◆ 断电时间保护装置
◆ 防错逻辑设计
◆ 1.8/1.5吋高亮数码显示
◆ 时-分-秒显示
计时功能：正计时/倒计时
◆ 用于麻醉或手术计时显示和操作
◆ 可多次累加计时
◆ 可进行正计时和倒计时
◆ 1.8/1.5吋高亮数码显示
◆ 时-分-秒显示
◆ 最大计时时间为99小时60分
◆ 可设消毒时间
温湿度显示/设定：
◆ 用于手术室温度和湿度显示和设定
◆ 1吋高亮数码显示
◆ 0.1 显示精度
◆ 温湿度显示:通讯方式或0~10VDC
◆ 温湿度设定:通讯方式或0~10VDC
◆ 温湿度信号赔偿功能
控制功能
◆ 一键开机/关机
◆ 照明灯带、手术灯、门灯开停
◆ 背景音乐开停和音量调整
◆ 空调机开停/值班，排风机、废气泵开停
◆ 按钮状态指示灯
◆ 功能可灵活定义
◆ 以通讯方式或直接输出继电器触点信号
◆ 逻辑互锁功能
报警功能
◆ 用于多种气体、机组、 过滤器等各类报警
◆ 可声光同步报警
◆ 消除报警音功能
◆ 一种报警灯具有红/黄/绿三色颜色用于指示不一样状态
◆ 试灯功能
◆ 以通讯方式或无源触点接入报警信号
◆ 灵活组态
电话功能
◆ 原则拨号键盘
◆ 免打扰功能
◆ 音量调整功能
◆ 铃声选择功能
◆ 单键直接呼喊功能
◆ 来电指示灯等
背景音乐及对讲系统
◆ 针对洁净手术室应用环境设计
◆ 分机包括音乐开/停、音量调整、来电指示灯、呼喊、广播等功能。
◆ 可对音量多极调整
◆ 最多3路音乐频道选择
◆ 紧急广播强插功能
◆ 可由电脑管理和播放音乐

二. 产品重要特点

◆ 以16位微处理器为关键，采用高速通信总线设计构造；
◆ 采用先进功能软件预组态设计技术可以便对按钮控制、报警功能、设定功能进行设置；
◆ FLASH存储器设计，系统复位时自动恢复至掉电前状态；
◆ 双通讯口设计
COM2口与控制单元采用RS485通信，温湿度显示/设定值、净化机组中效/运行状态显示、净化机组/排风机开停操作均通过此通讯口完毕。同步一种控制器可连接多种操作面板，使1拖多模式手术室操作面板均可进行温湿度设定（手术室内温湿度以最终设定值为准）、机组开停等操作；
COM1用于操作面板间RS485通讯，多种医疗气体等公共报警及状态信号只需接入其中一种操作面板，通报警状态信息通过 COM1通讯口同步发送至其他操作面板。在通过通讯口接受报警状态信息同步，报警信号也可就近直接接入操作面板；
◆ 采用Modbus通讯协议
◆ “一键开/关机”功能，操作人员只需按一种“开机”键，操作面板即可自动启动预设定设备（启动空调、排风机、照明等设备），自动设定预设温湿度设定值。当按下“关机”键时，操作面板自动关闭预设定所有设备。预设定值操作人员只需简朴操作即可随时更改，操作面板自动永久保留；
◆ 专业化智能设计，满足各类需求；
◆ 进口面膜，全封闭触摸操作，操作舒适；
◆ 铝合金边框，界面友好，简洁明快，美观大方；
◆ 面板颜色和布局可定制。
三、 面板款式
两联操作面板
功能：提供温湿度显示
